638A

"Четвертое измерение" - современный комфортный двухэтажный дом

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
227.40224.67104.74
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)41000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

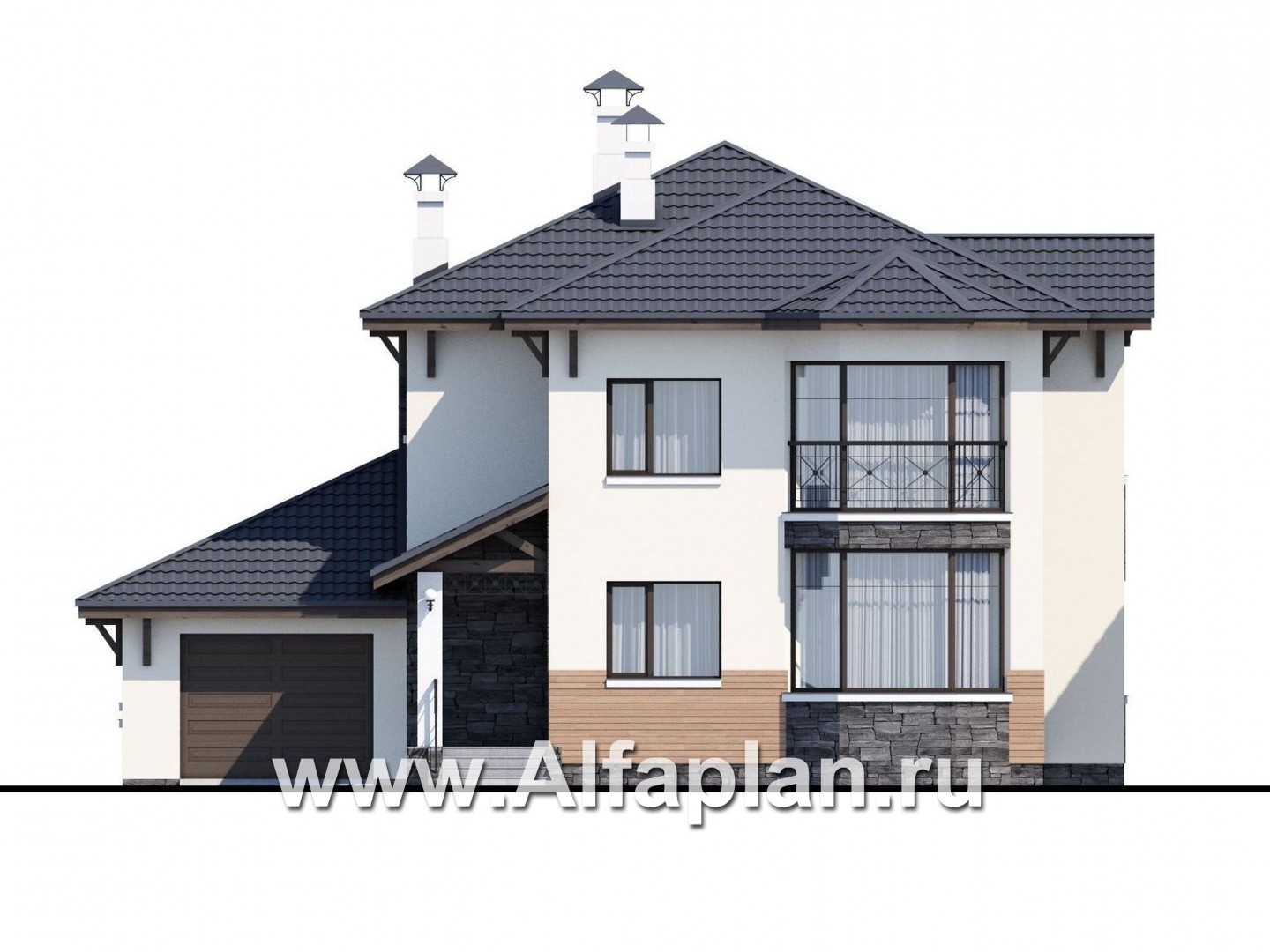

Вид спереди
Вид спереди

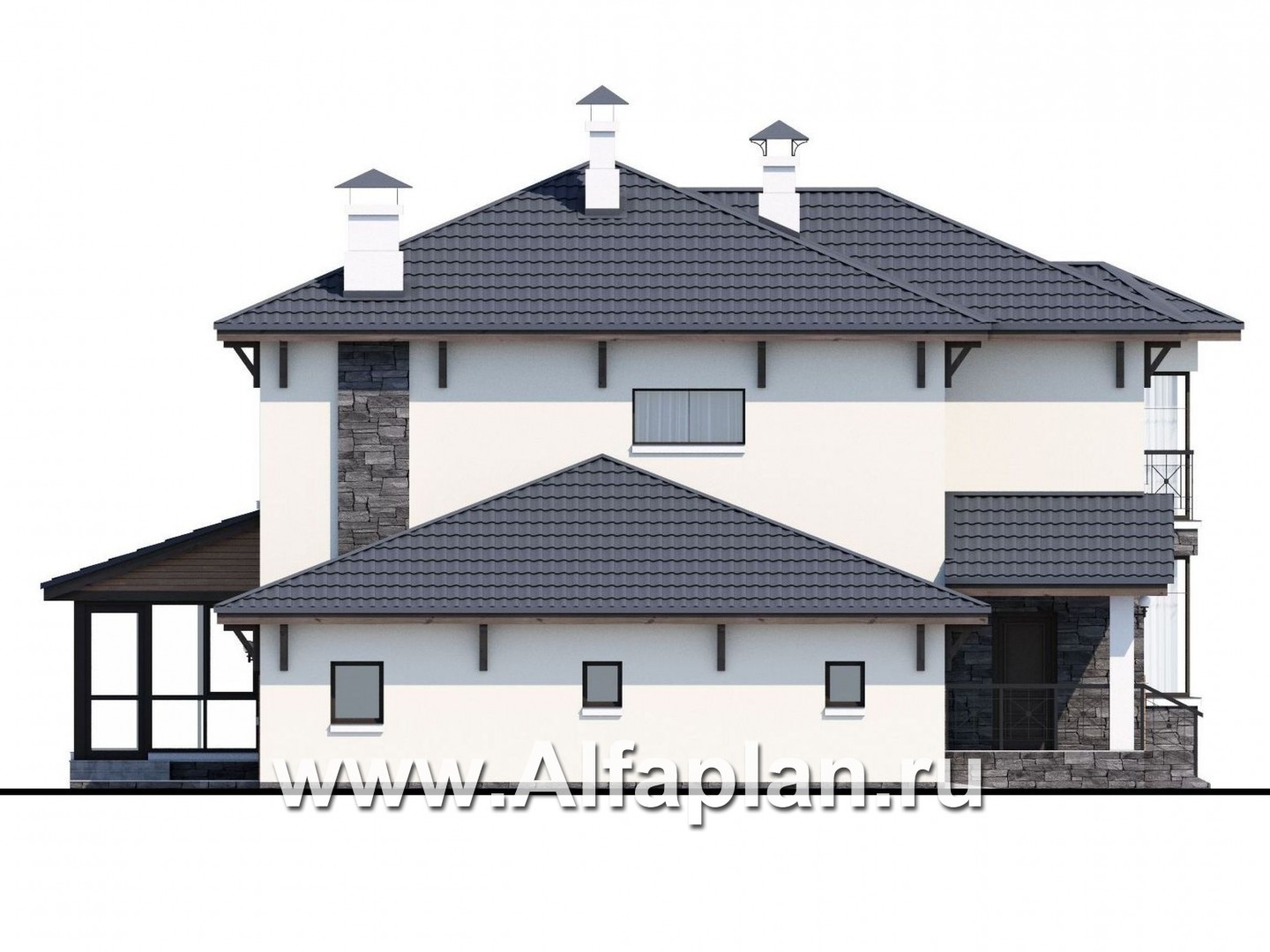

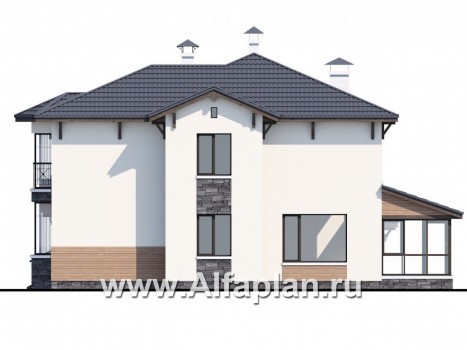

Вид справа
Вид справа

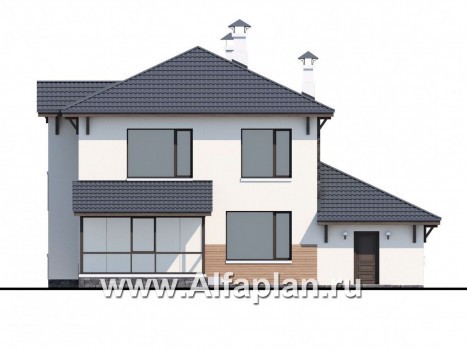

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

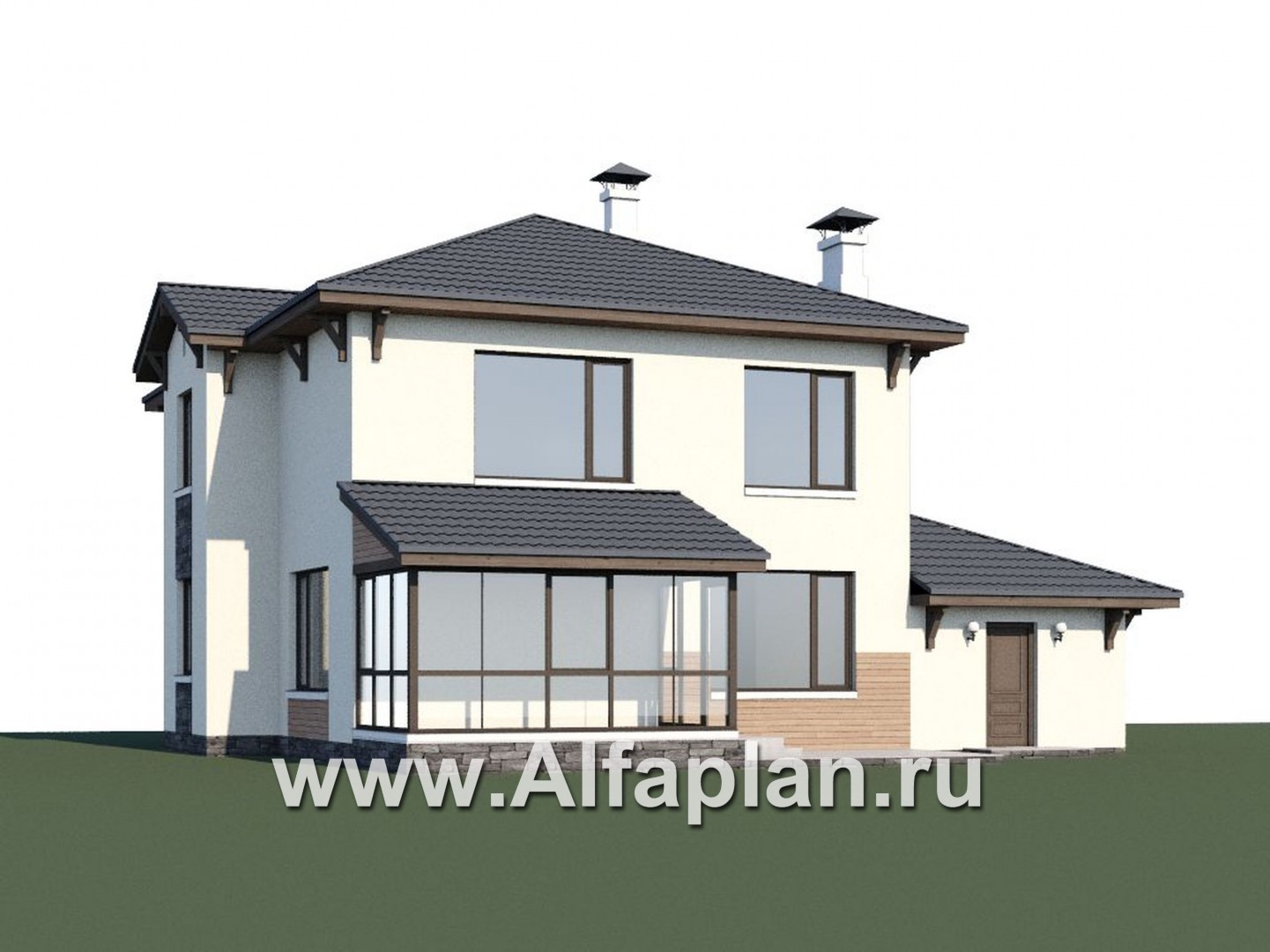

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита(250 мм)

50.1  м3
Тип наружных стенгазо/пенобетон или пустотный кирпич, альтернативно

95.30/96.70  м3
Тип внутренних стенкирпич

41.0  м3
Тип перекрытиймонолитные ж/б над 1-ым эт. и по дерев. балкам над 2-ым

17.5 (над 1ым этажом)  м3
Крышачердачная стропильная конструкция

Тип кровлибитумная черепица

222,80  м2
Наружная отделкадекоративная штукатурка, вагонка

229,27 + 18,90 (вагонка)  м2
Наружная отделка цоколяоблицовочный камень - 44,30 м2

Высота дома9530 (от уровня земли)

Высота 1-го этажа3,00

Высота 2-го этажа2,70

Мощность котла45 кВт

Утеплительминеральная вата

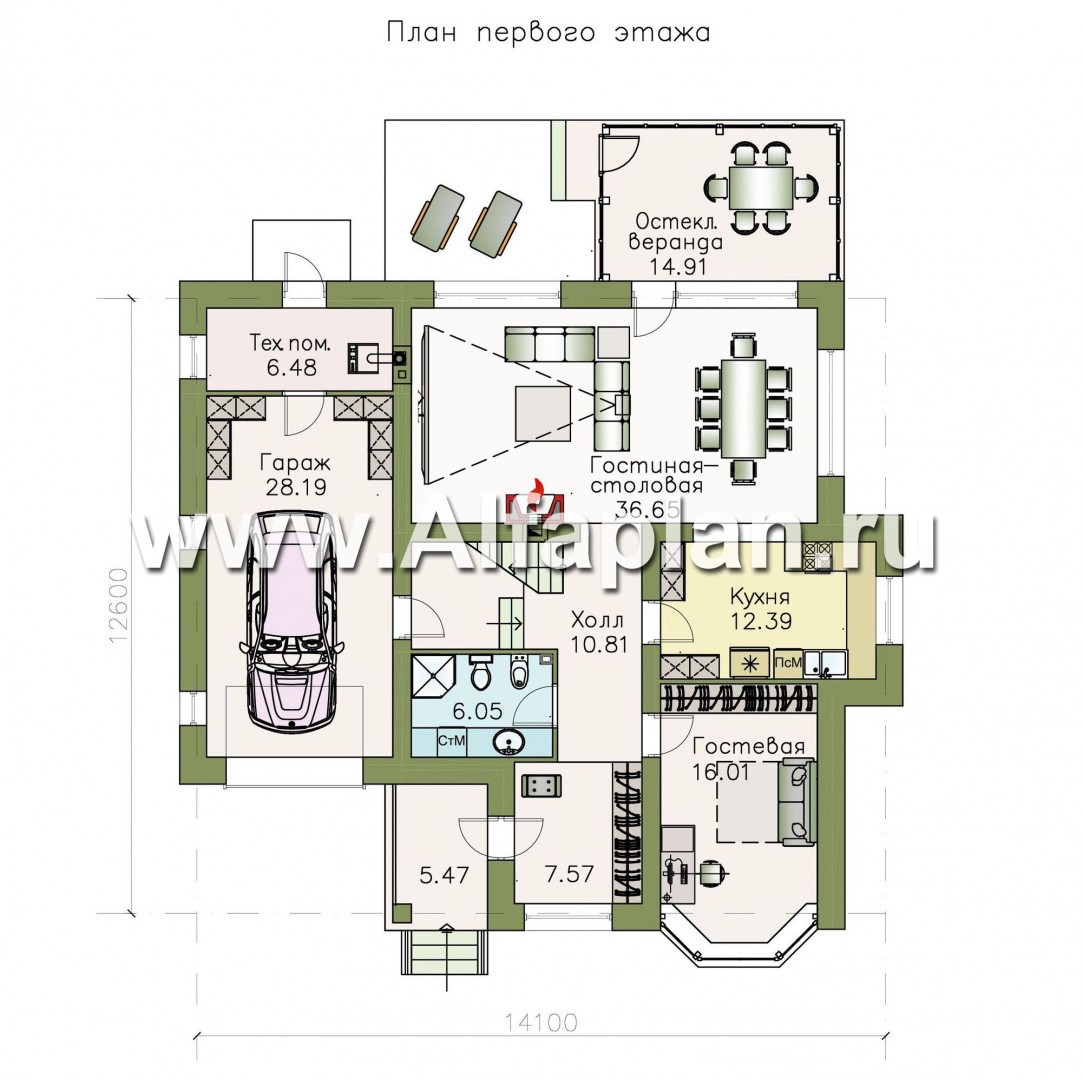

Проекты домов из кирпича и газобетона, созданные в нашей студии, традиционно предусматривают удобный вход в дом с фасада здания, оформленный как крытое крыльцо со ступенями. В здании предусмотрены два полноценных этажа и пристроенный гараж с техническим помещением и возможностью входа из холла. На первом этаже предусмотрено наличие небольшого санузла. Центральную часть дома занимает большая гостиная, предполагающая монтаж камина и имеющая отдельную обеденную зону. Кухонное помещение изолировано. Из гостиной-столовой можно попасть на веранду летнего типа с примыкающей к ней зоной для солнечных ванн. Также план первого этажа предполагает обустройство гостевой спальни.

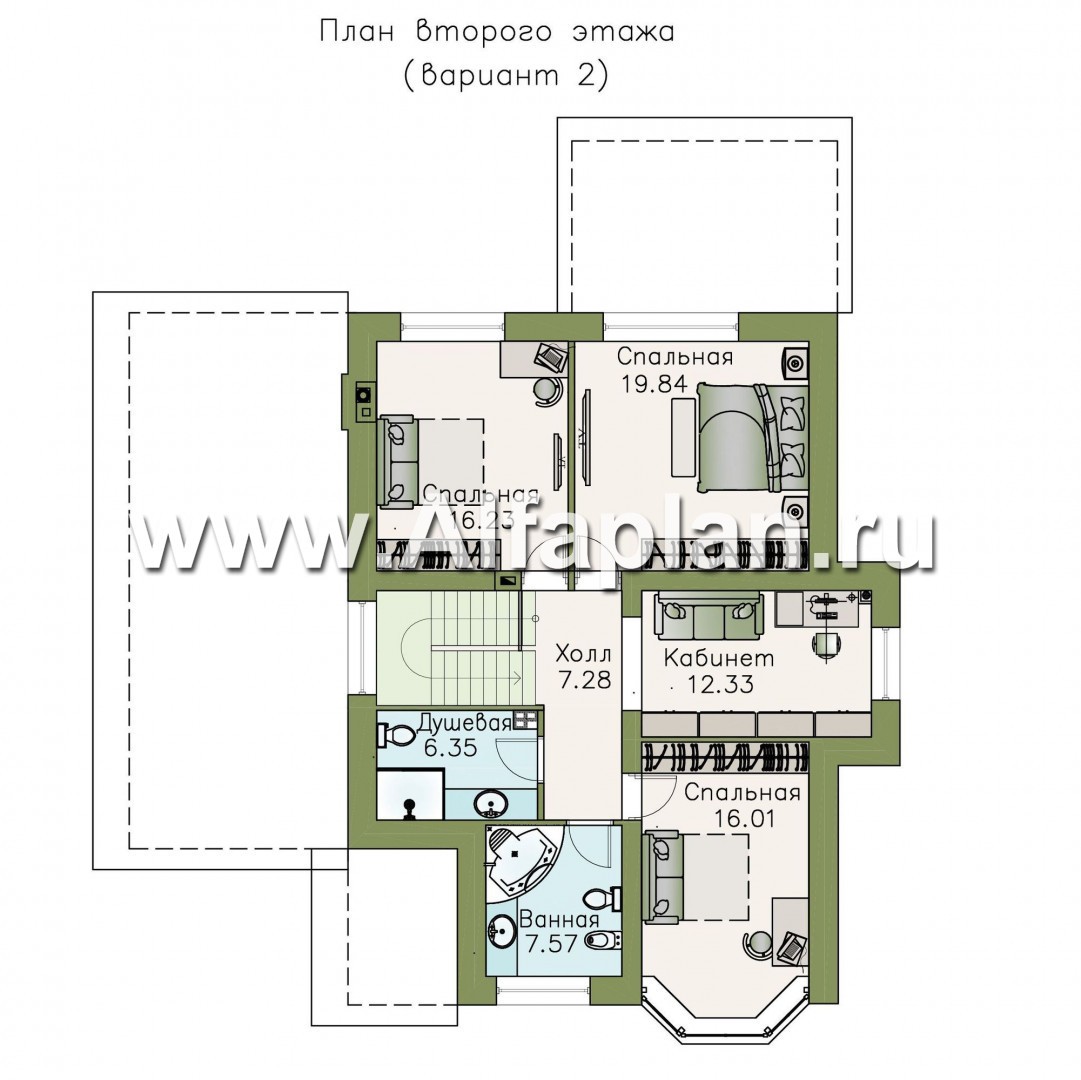

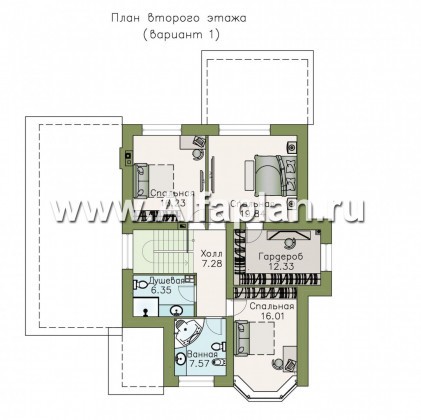

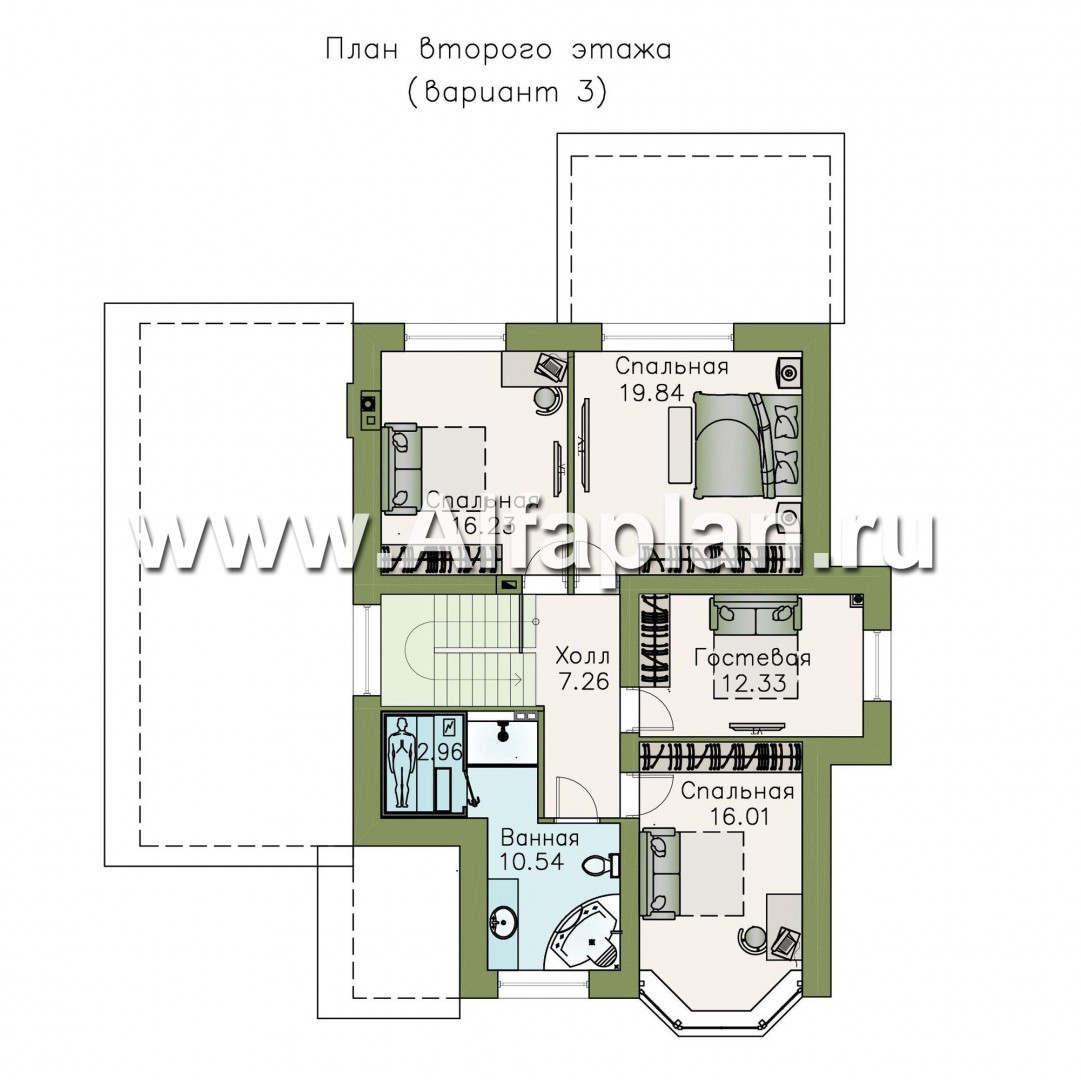

Представленный проект коттеджа предусматривает три варианта планировки второго этажа здания. Первый вариант предусматривает три спальни разной площади, в одной из которых устроено трехстворчатое панорамное окно, а в другой находится вход в смежную гардеробную комнату. Из холла также можно попасть в совмещенный санузел и отдельную душевую комнату; Второй вариант отличается от предыдущего тем, что вместо гардеробной комнаты оборудован уютный кабинет с входом из холла; В третьем варианте вместо гардеробной комнаты или кабинета расположена изолированная гостевая комната.

Коттеджи этой серии будут очень удобны для проживания небольшой семьи из трех-четырех человек.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Наиль Кадырович из города Мегион Хмао- Югра написал(а) 07.11.2016:

Вопрос по проекту 638A.здравствуйте! Можно получить габариты по длине и ширине помещений и гаража с подсобным техническим помещением. Можно ли ширину гаража увеличить?

Здравствуйте, Наиль Кадырович!

Благодарим Вас за внимание к нашим проектам и обращение в нашу студию. План первого этажа отправлен на Вашу почту. Ширину гаража увеличить можно. Такую корректировку можно выполнить в паспорте проекта, т.е. корректируются планы, фасады, разрез. Рабочий проект предоставляется без изменений.Срок исполнения - 12 рабочих дней, стоимость - 20000 руб. дополнительно к стоимости готового проекта. А также это могут сделать Ваши строители самостоятельно.
