455A

"Галатея" - двухэтажный коттедж в традиционном стиле

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
226.10218,26105.70
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)42500
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000
Паспорт проекта3500
Дополнительная копия проекта5000
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб.57000
54500
При одновременном заказе вместе с Полным комплектом, дополнительно, бани/гаража/беседки от "Альфаплан" — предоставляется скидка 7000 руб.
Вместе с этим проектом заказывают:

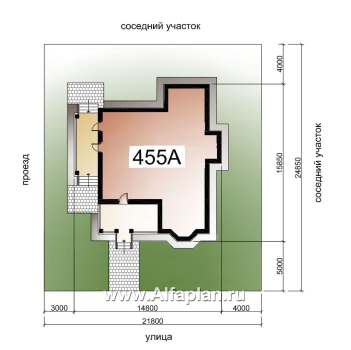

— проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше

4.57041

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

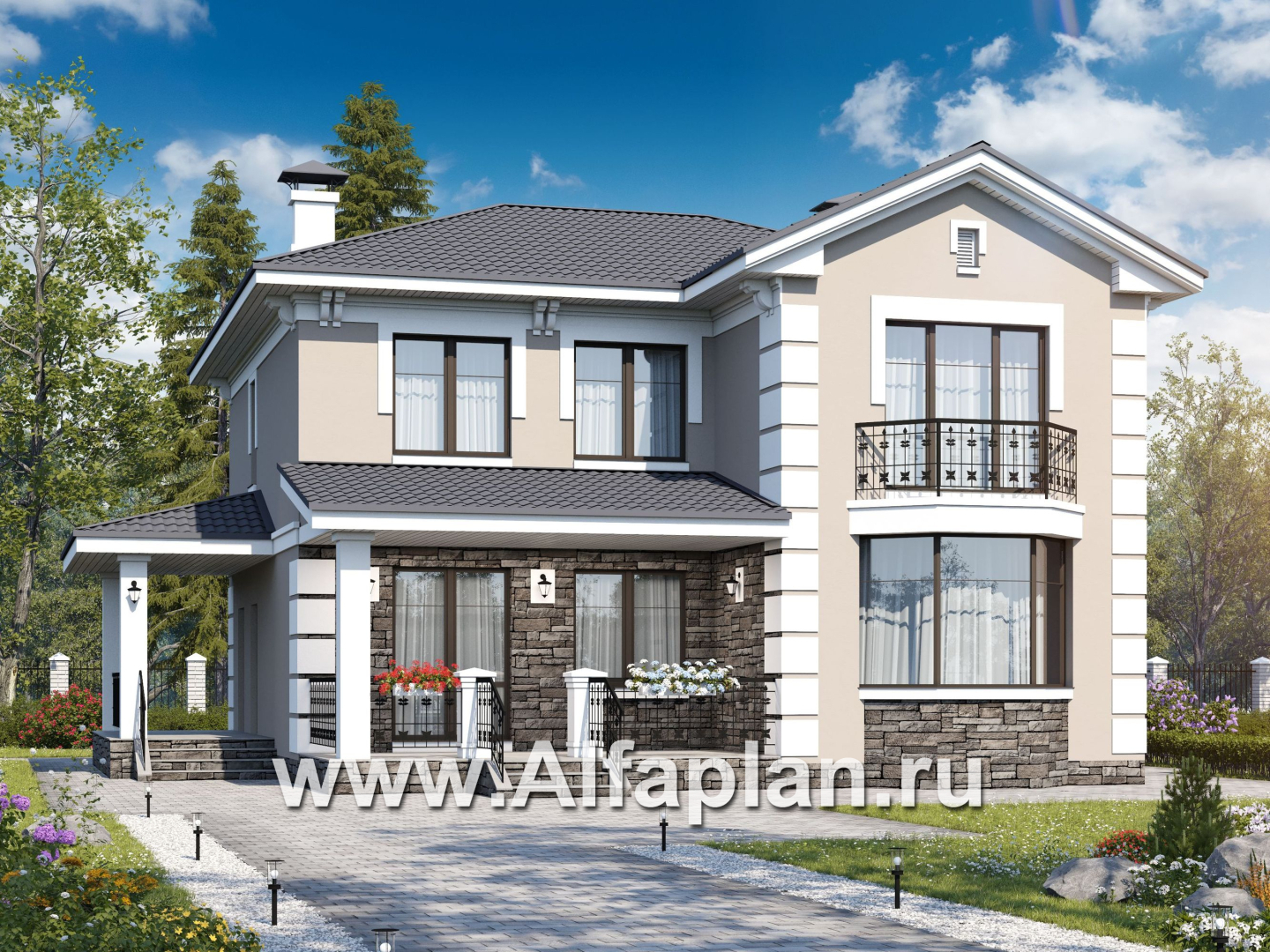

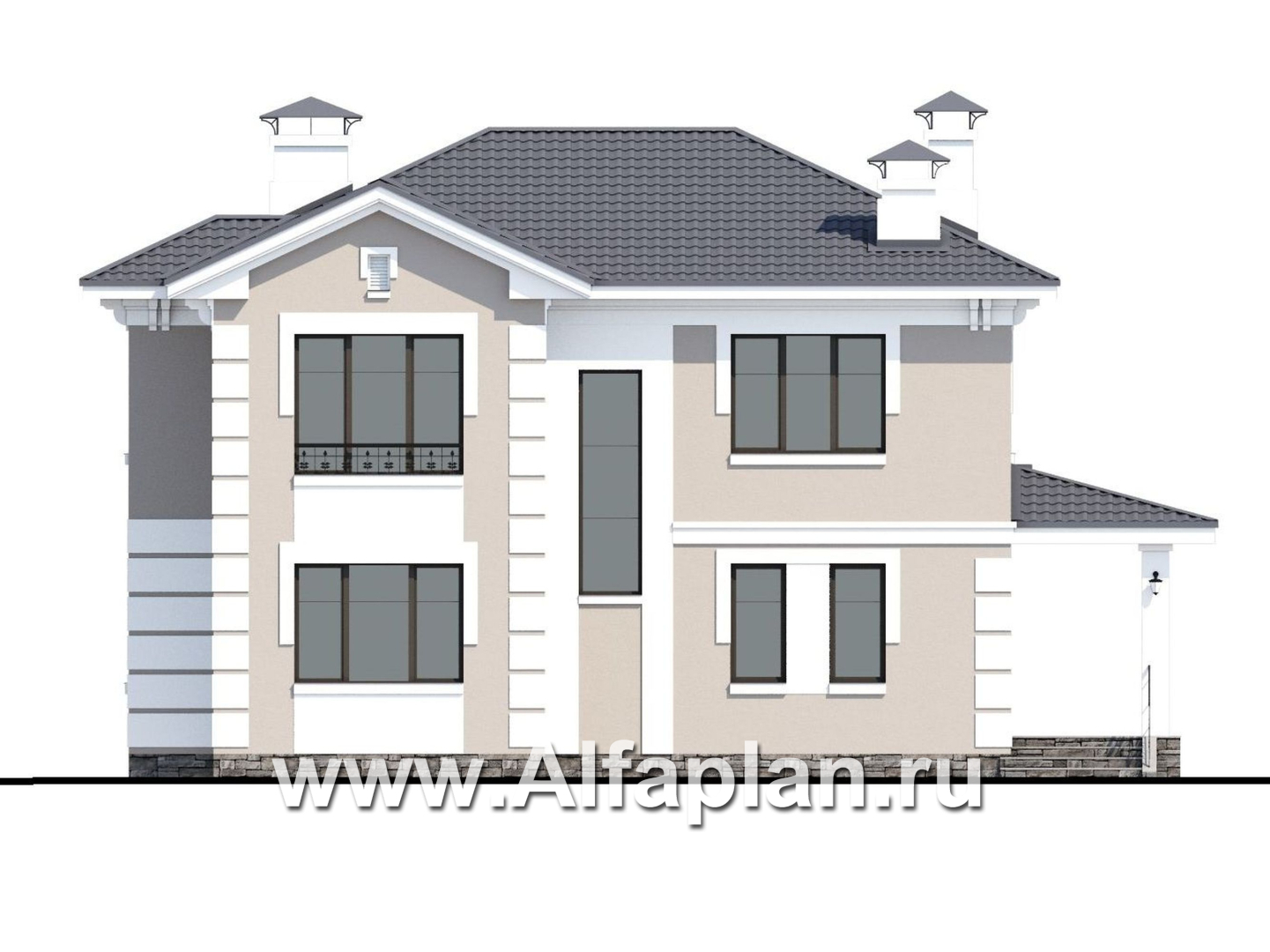

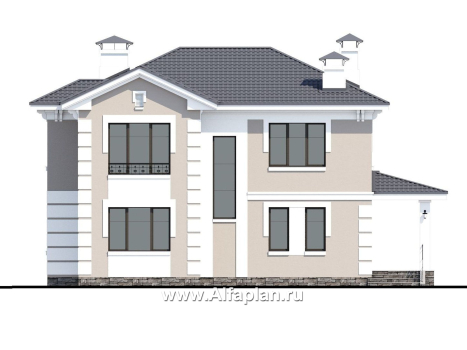

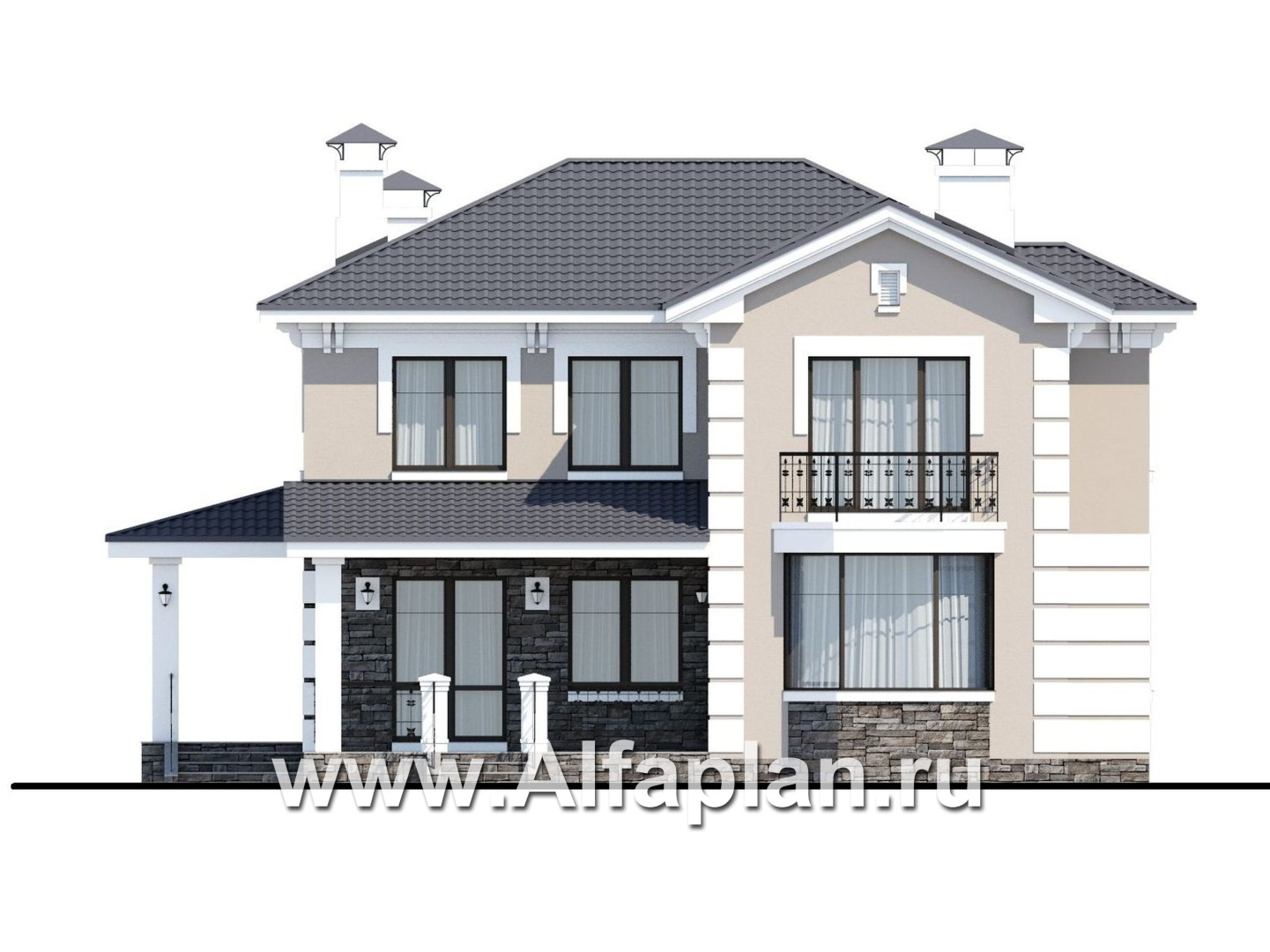

Вид спереди
Вид спереди

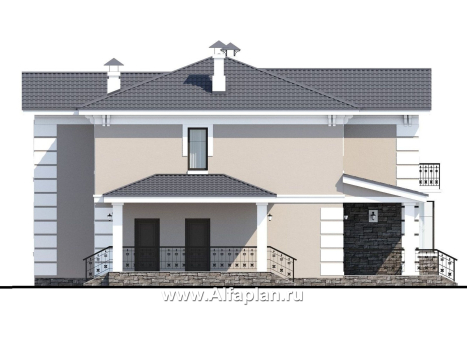

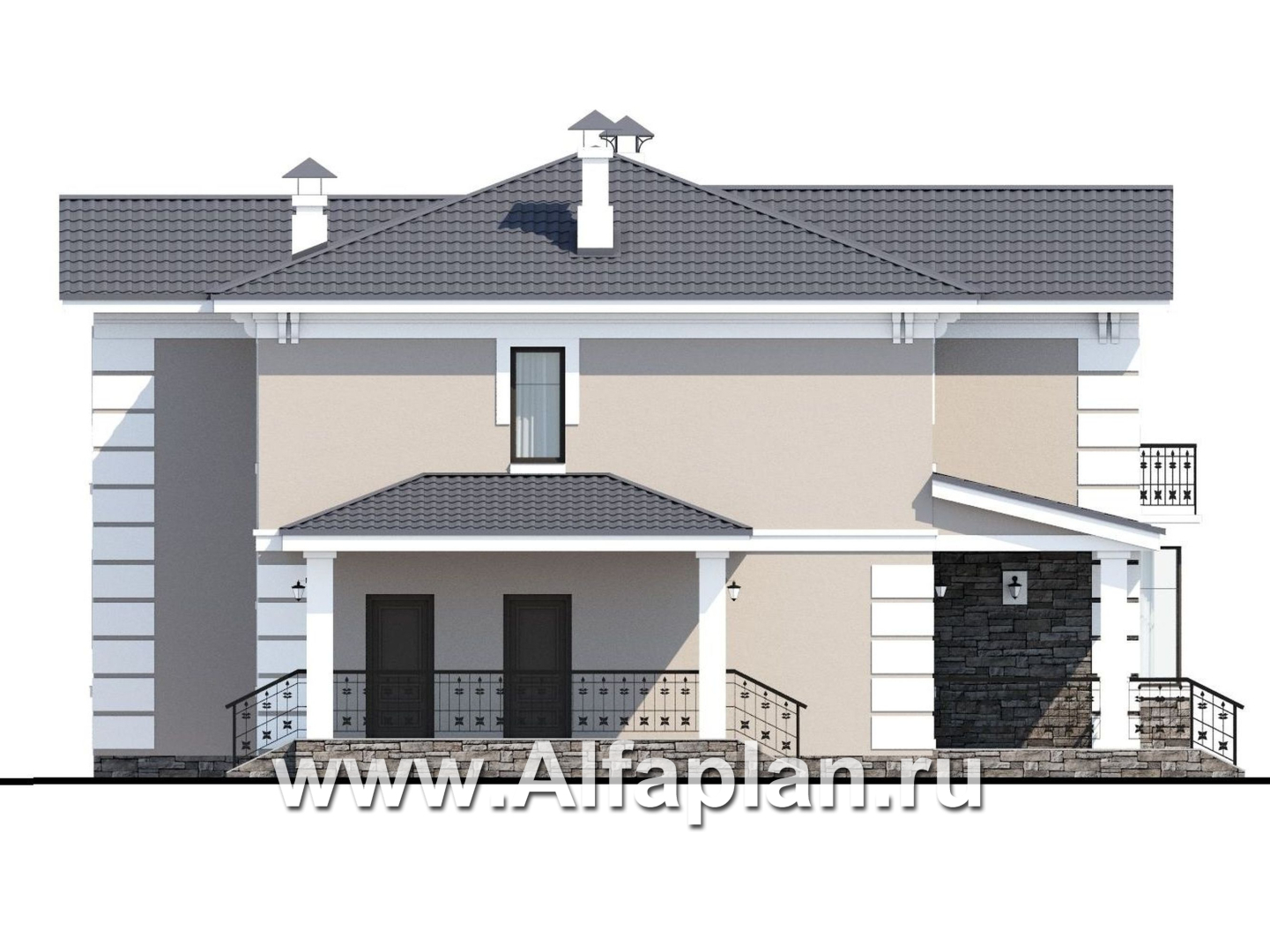

Вид справа
Вид справа

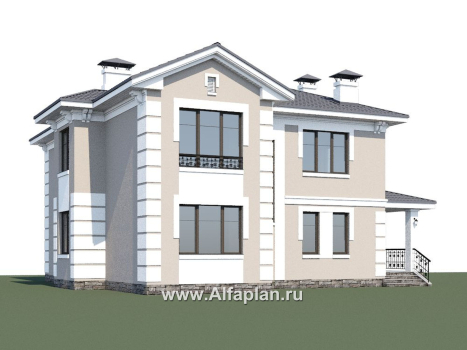

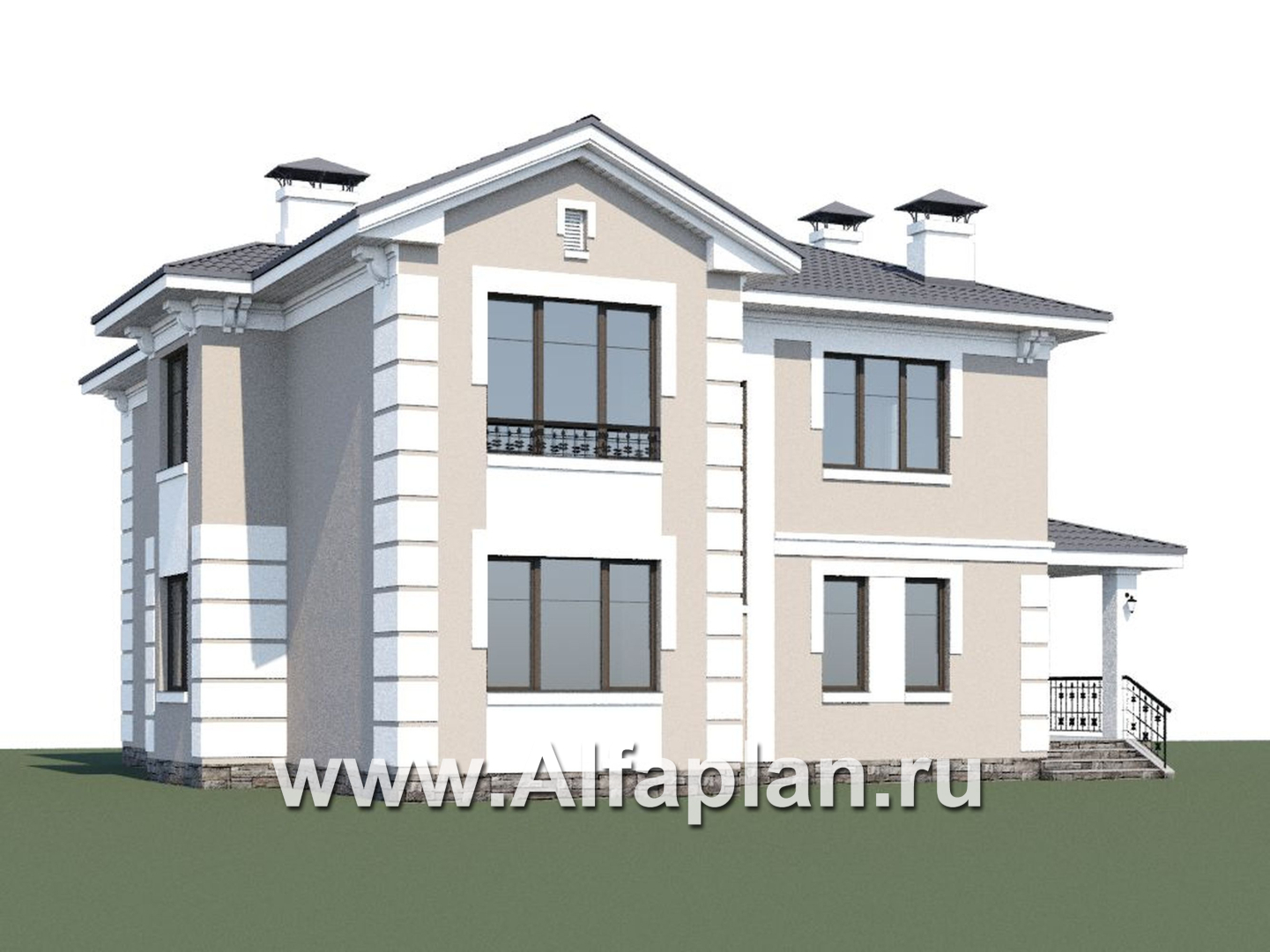

Вид сзади
Вид сзади

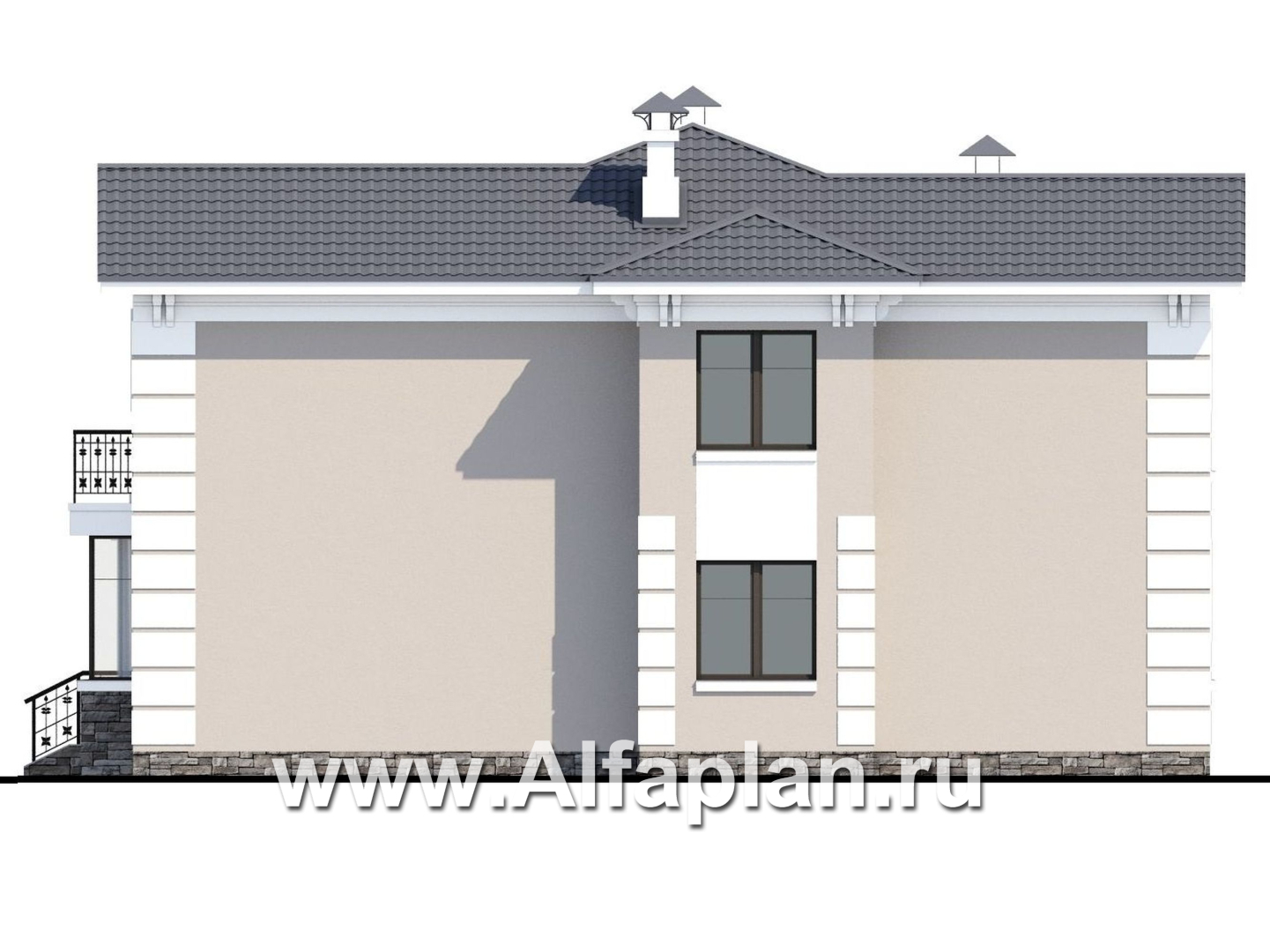

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита (250 мм)

B25 = 46.5 + 10,93 плита пола 1го этажа  м3
Тип наружных стенгазо/пенобетон или пустотный кирпич альтернативно

122,5 / 124,2  м3
Тип внутренних стенкирпич

19,1  м3
Тип перекрытиймонолитные ж/б над 1 эт, под дерев балкам - над 2 эт

В25 = 18,79  м3
Тип кровлинатуральная или битумная черепица

236,00  м2
Наружная отделкадекоративная штукатурка

306,90  м2
Наружная отделка цоколяоблицовочный камень = 47,4 м2

Высота дома8,60м от нулевой отметки

Высота 1-го этажа3,00

Высота 2-го этажа2,70

Мощность котла46 кВт

Утеплительминеральная вата = 326,90

Окна

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Елена написал(а) 23.10.2017:

Здравствуйте! Заинтересовал данный проект. Можно ли получить на эл. почту план с размерами помещений, чтобы просчитать наши перепланировки и в дальнейшем при согласовании с вами, купить проект.

Елена, добрый день,

размеры помещений отправлены на Ваш электронный адрес. Будем рады ответить на Ваши вопросы по корректировке проекта.

Наталья написал(а) 16.07.2017:

Вопрос по проекту 455A Здравствуйте! Мы хотели соеденить террасу с крыльцом. Можно ли ее сделать не на одном фундаменте с домом? Дом будет из кирпича.

Наталья, здравствуйте,

можно объединить террасу с крыльцом, получится едина угловая терраса. Мы можем выполнить такой вариант в Паспорте проекта за небольшую доплату. Корректировать Рабочий проект нет необходимости.
В проекте под жилой частью дома, крыльцом и террасой единая монолитная ж/б плита. Вероятно возможно и другое решение, но нужно понимать, что именно Вы планируете, какую конструкцию (ленточный, столбчатый фундамент...) под террасу?
Наталья написал(а) 07.07.2017:

Вопрос по проекту 455A Здравствуйте, почему на проекте не обозначены вентиляционные канала и водосточные трубы. Проект очень понравился, можно ли будет внести изменения, если в дальнейшем решим купить его. Спасибо.

Здравствуйте, Наталья!

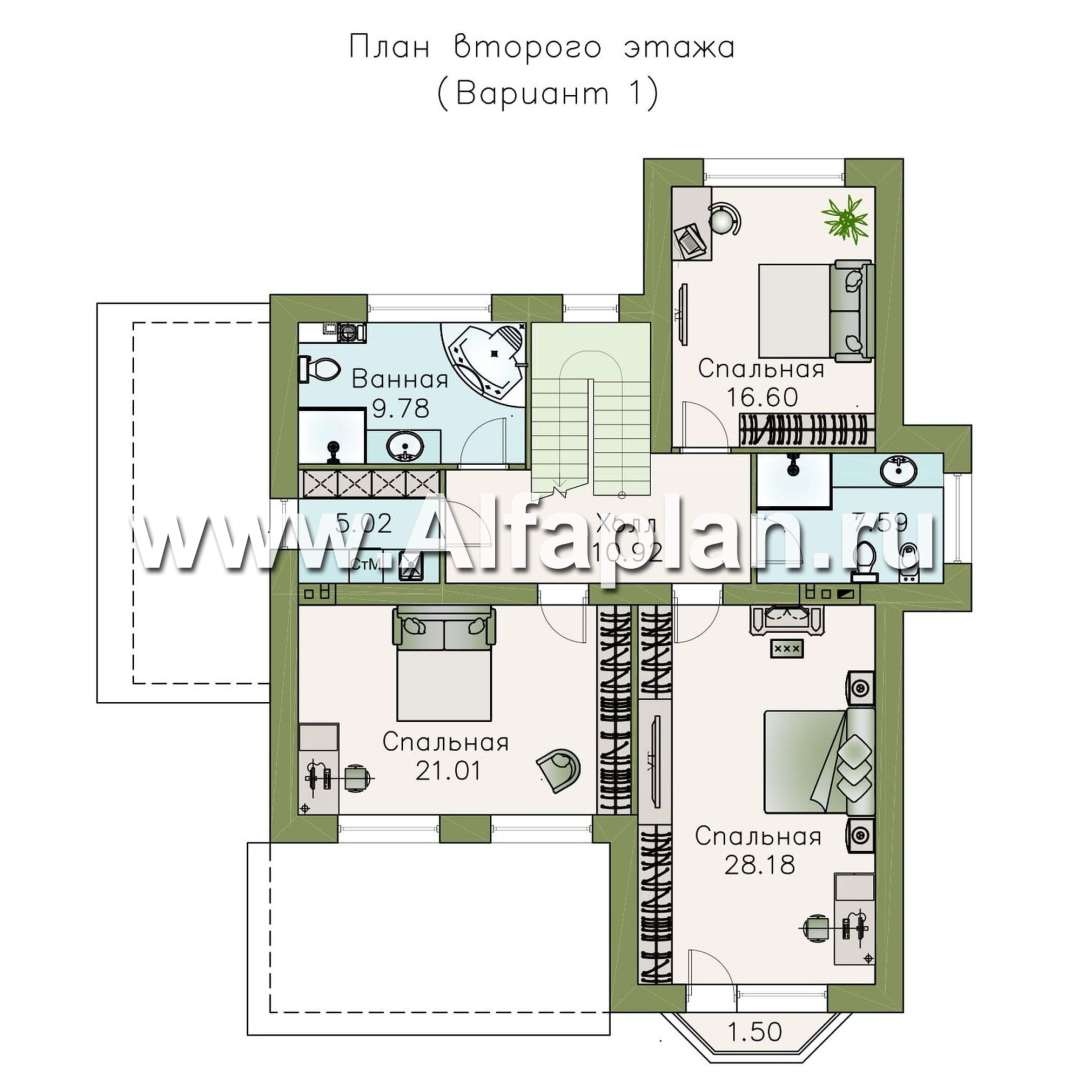

Вентиляционные каналы на планах показаны: в техническом помещении - вдоль стены, в кухне - в стене между кухней и прихожей, в с/у - в стене между гостиной и с/у. На сайте даны т.н. презентационные планы, поэтому Вам, может быть, не вполне понятно. В проекте даны все необходимые размеры и комментарии. Что касается водостока - проектом он не предусмотрен, т.к. водоотвод может быть разным, как наружным, так и внутренним, а также и неорганизованным, т.е. вода может стекать с карнизного свеса на прилегающую территорию. В проекте будет дан типовой узел карнизного водостока и вариант установки водосточного желоба.
