70A 3D

"Корвет" - трехэтажный коттедж с двумя гаражами

Дополнительные изображенияФотогалерея Фотогалерея 2Фотогалерея 3Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
232.90227.84105.7
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)40000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант перекрытий - из монолитного Ж/Б5000

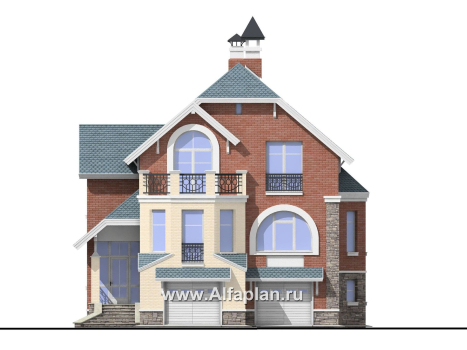

Вид спереди
Вид спереди

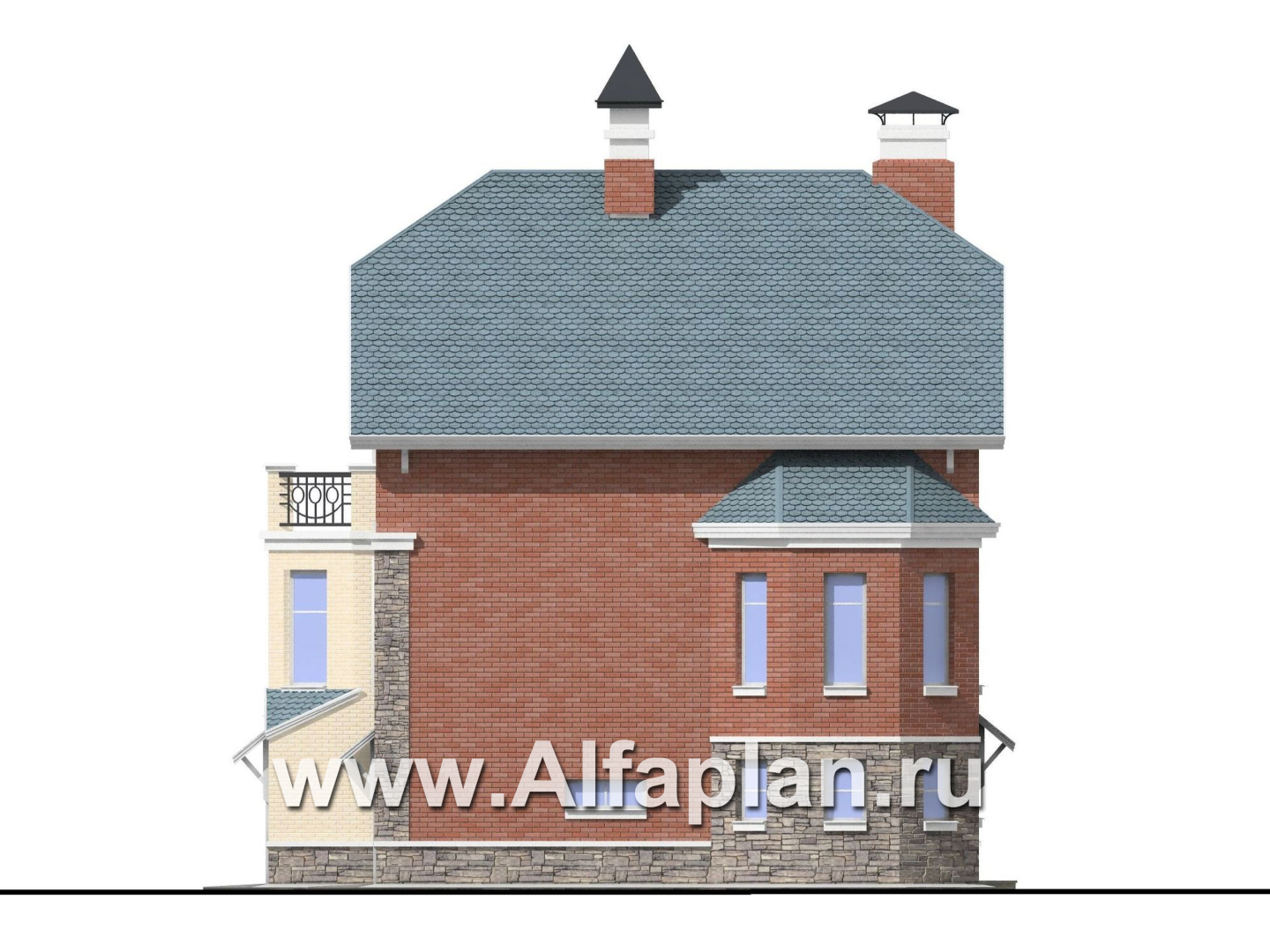

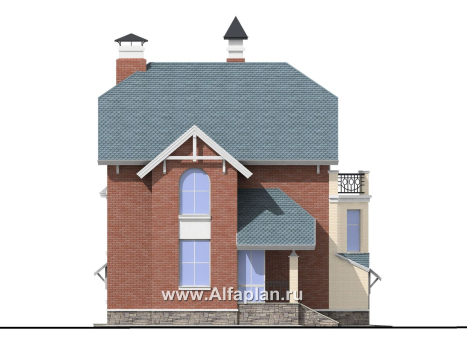

Вид справа
Вид справа

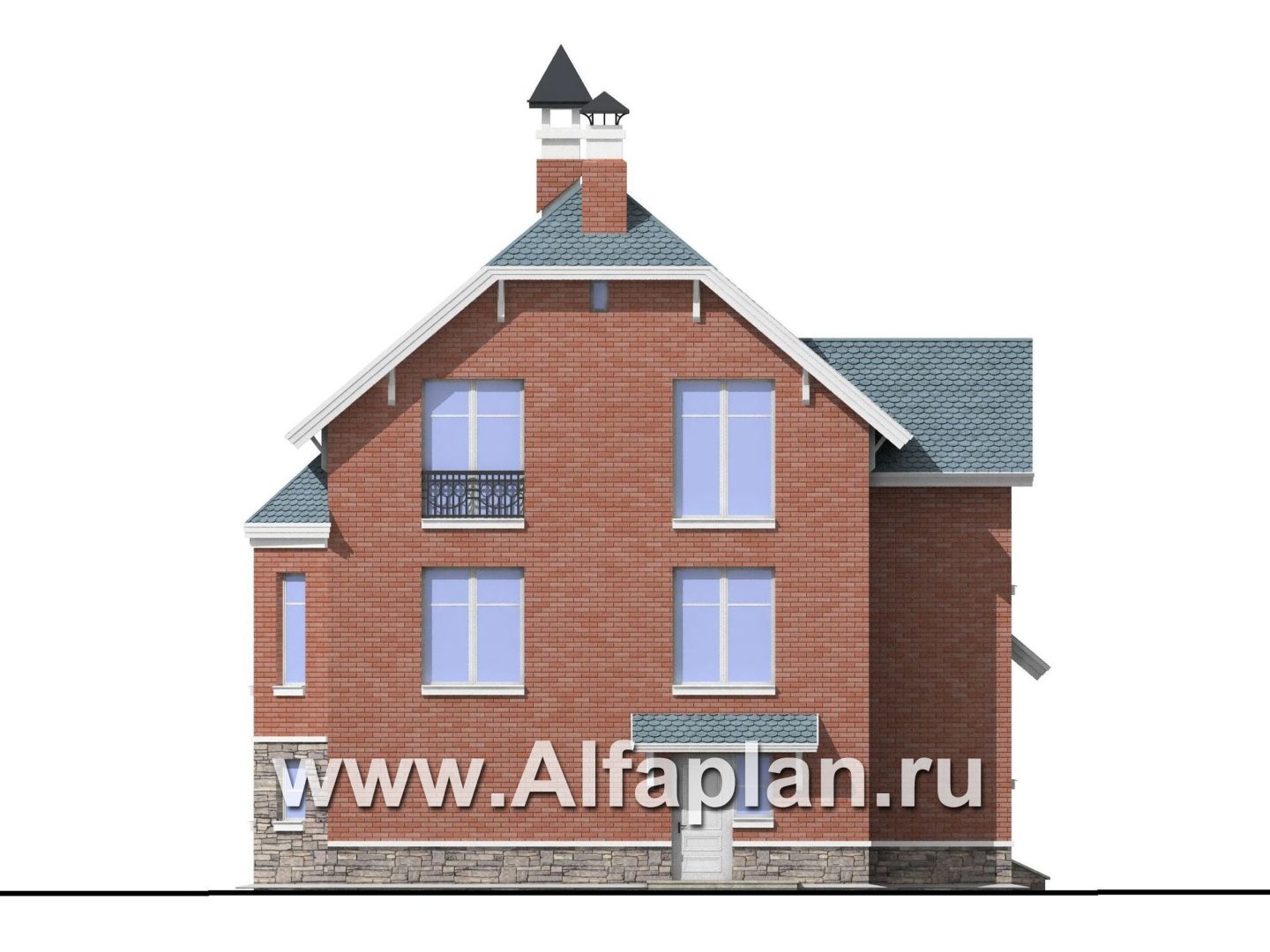

Вид сзади
Вид сзади

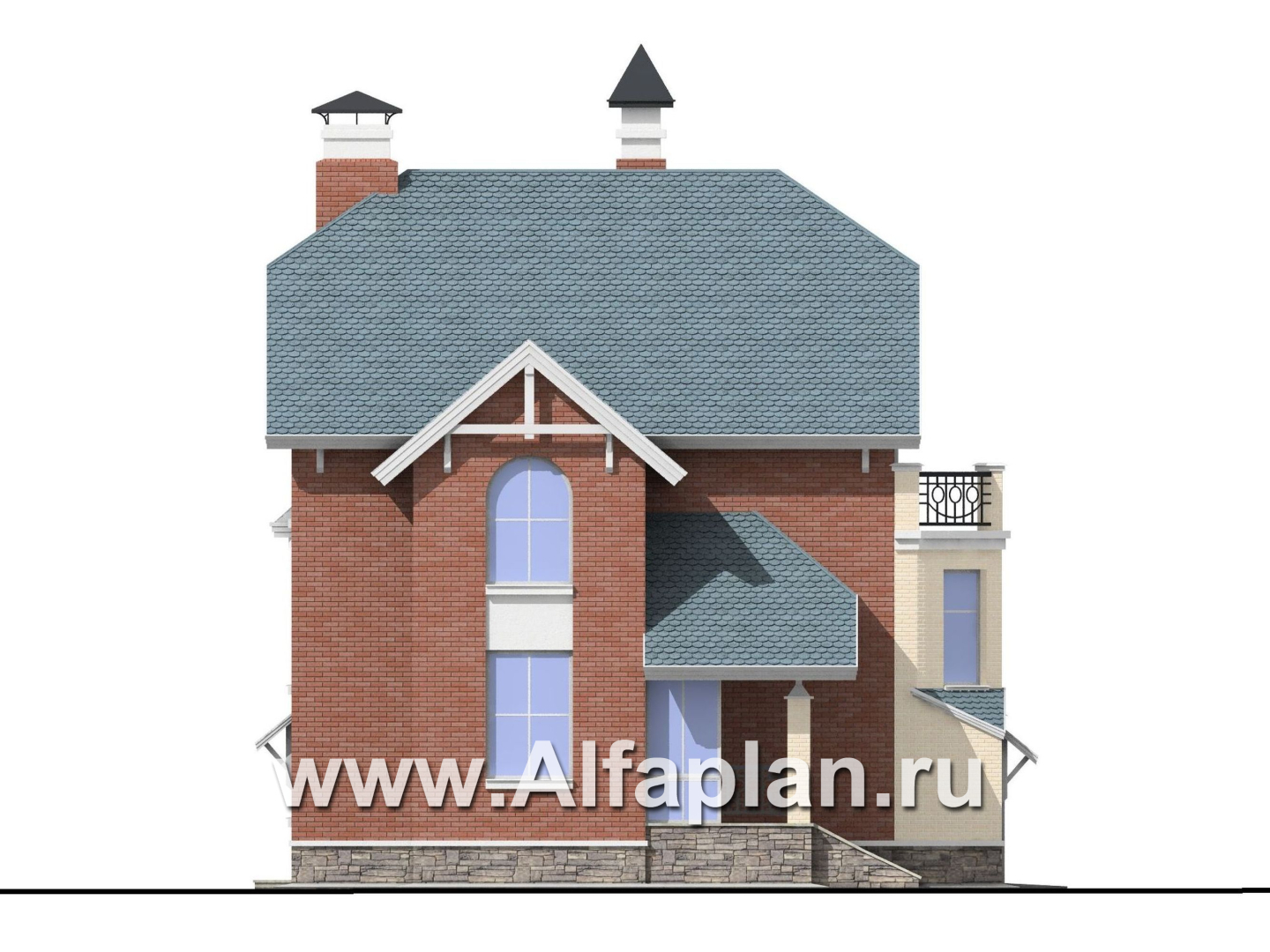

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

24.6  м3
Тип наружных стенкирпич или газобетон (альтернативно)

108.5/107.2  м3
Тип внутренних стенкирпич

21.0  м3
Тип перекрытийплиты ж/б над цокольным и первым этажами и по деревянным балкам - над вторым

Крышаполумансардная с вертикальной частью 1.9

Тип кровлибитумная черепица

210.5  м2
Наружная отделкалицевой кирпич, штукатурка

306.5  м2
Наружная отделка цоколяискусственный камень

Габаритные размеры домабез крылец

12.8х12.2  м
Высота домаот пола 1-го этажа

9.4  м
Высота цокольного этажаот до потолка

2.36  м
Высота 1-го этажаот до потолка

3.0  м
Высота 2-го этажаот до потолка

3.0  м
Высота мансардного скоса2.36

Мощность котлас бойлером горячей воды

55 квт
Расчетная электр. нагрузкас учетом электроплиты

18.36 кВА
Утеплительминеральная вата


Трехэтажный  коттедж с двумя гаражами имеет компактный план - простую, но при этом удобную планировку. Проекты домов с такой современной стилистикой хорошо вписываются не только в коттеджные  поселки, но и в городскую среду. При достаточно большой общей площади дом очень компактен. Поэтому  такой коттедж хорошо разместится в плотной городской застройке, либо  в загородной зоне, как второе строение на участке.

Фундамент дома – монолитная железобетонная плита. Наружные стены предусматривают альтернативу. По проекту они могут быть выполнены как из кирпича, так и из газобетонных блоков, так что коттедж под номером 70А может быть вхож в категорию «газобетонные и кирпичные дома».

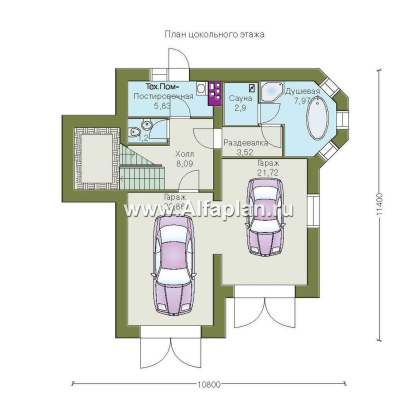

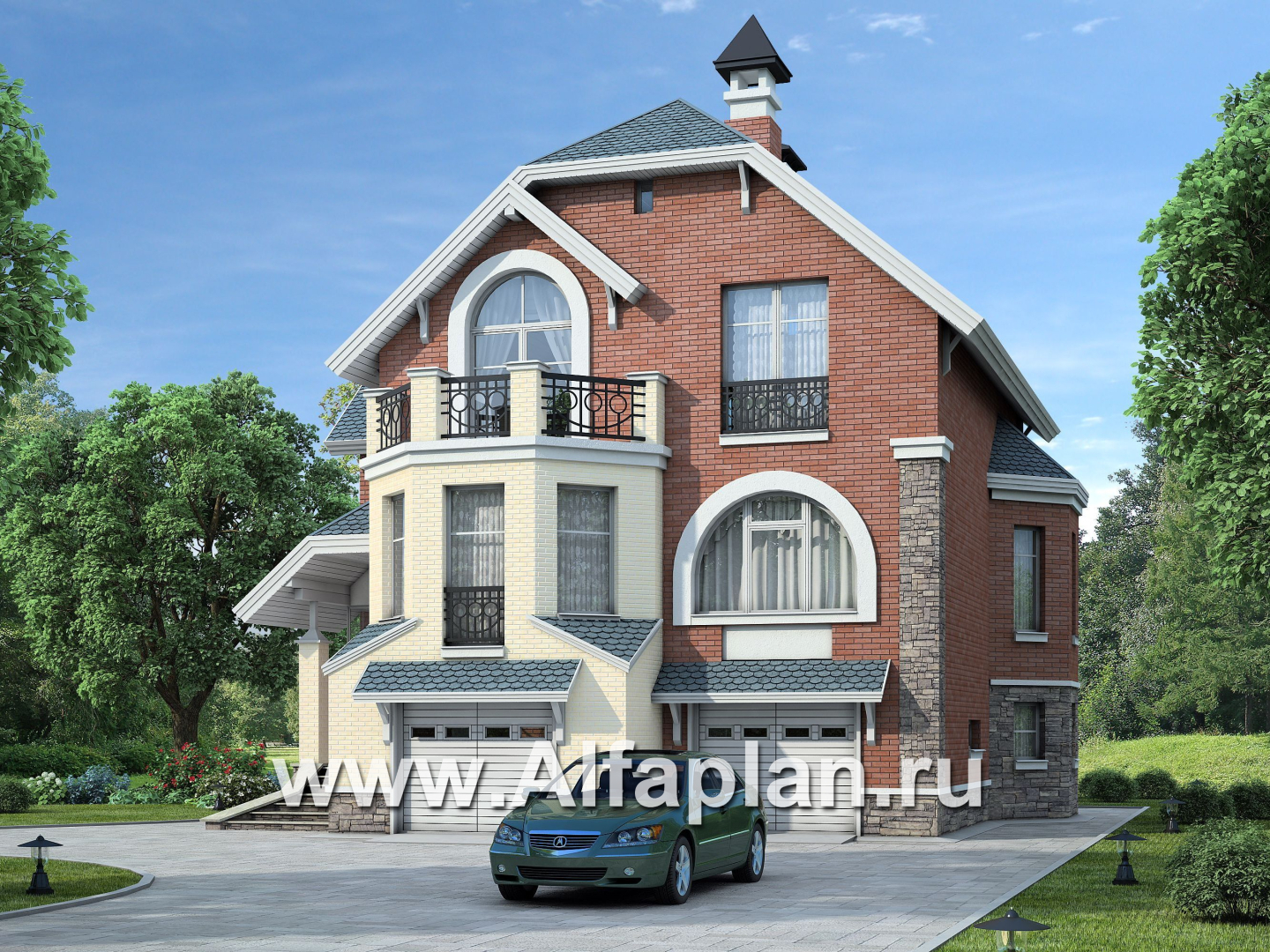

Главный  фасад дома украшает мощный  трехгранный  эркер, заканчивающийся балконом на втором этаже. В цокольном этаже, который находится на уровне земли, расположены два гаража.  Въезды в оба гаража располагаются  с главного фасада. Также в цокольном этаже  разместились техническое помещение, совмещенное с постирочной и сауна с душевой и раздевалкой. Несомненным достоинством первого этажа является наличие жилой комнаты. В проекте она обозначена как кабинет, но может служить гостевой или спальней. Также на первом этаже находятся гостиная, совмещенная со столовой и небольшая кухня. Столовая  разместилась в хорошо освещенном эркере. Для придания дополнительного уюта  гостиной,  в ней  расположили камин. Прихожая расположена на промежуточном уровне, из нее можно либо спуститься в цокольный этаж, либо подняться на первый. В прихожей имеется гардеробная. Обе лестницы (в цокольный этаж и на второй) и туалет находятся в холле. В мансардном этаже расположены три спальни и ванная комната. Лестничная площадка служит небольшим холлом, в котором есть возможность установить гардероб.  Выход на балкон имеет одна из спален. Контрастное сочетание цветов отделочных материалов, арочные формы окон делают облик дома выразительным и запоминающимся, а наличие в проекте зеркального изображения поможет наиболее удачно расположить строение на своем участке.

Если вас чем-то не устраивают какие-либо детали дома, помните, что в каталоге нашего сайта размещены самые разные проекты домов, их больше четырехсот. Проект под номером 70 имеет несколько вариаций, среди которых вы сможете найти наиболее подходящую, и, конечно же, отыскать то, что вам нужно в проектах совершенно другого плана.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Татьяна из города Великий Новгород написал(а) 12.11.2016:

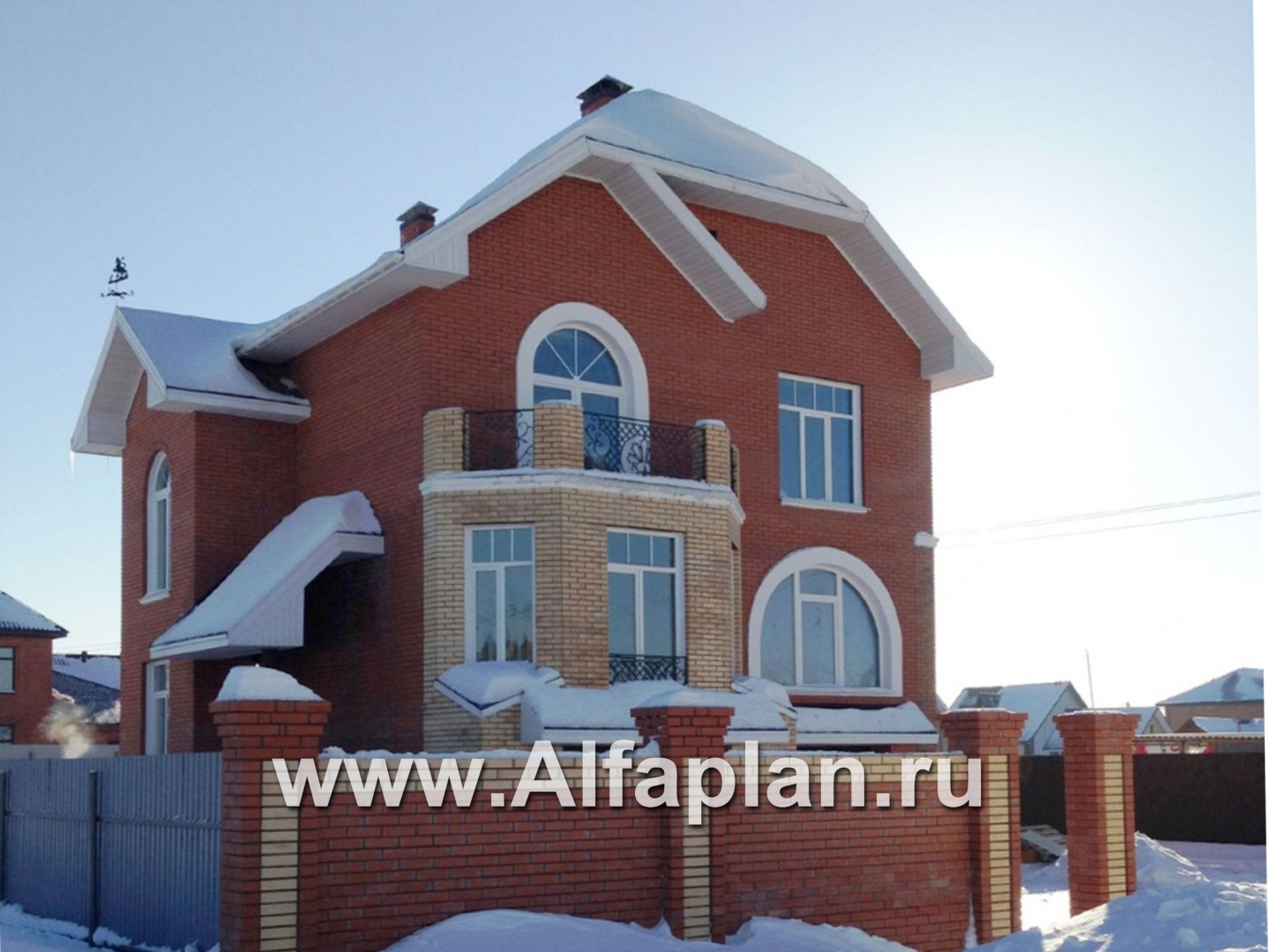

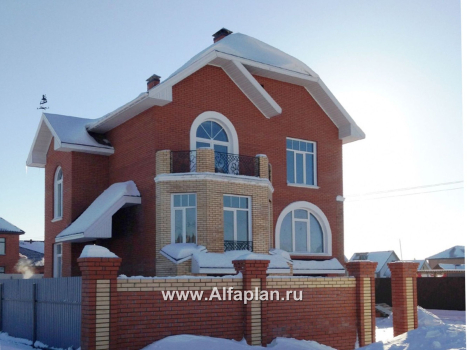

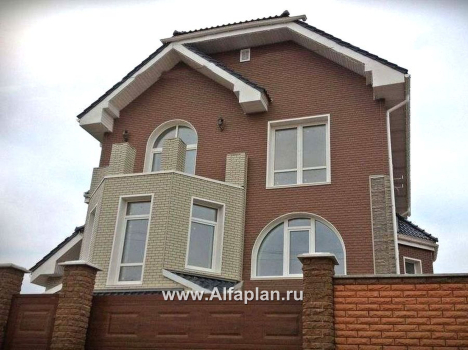

Вот как получается у нас☺

'
Татьяна, добрый день,
благодарим за фотографию Вашего дома и что нашли время написать нам письмо. Нам очень приятно видеть наши проекты реализованными! Уверены, что Ваш опыт строительства также пригодится будущим застройщикам.
Надежда из города Нижний Новгород написал(а) 28.07.2016:

Доброй ночи! Заказывали у вас проект, подскажите что такое тепловые швы в фундаменте и можно ли обойтись без них?

Добрый день, Надежда,

тепловые (температурные, деформационные) швы уменьшают появление деформации фундамента под воздействием внешних условий. Это касается скачков температуры и изменения влажности. Деформационный шов в фундаменте – одна из главнейших составляющих, которая реагирует на изменения геометрии бетонной плиты. Отсутствие температурных швов может повлечь за собой изменения свойств фундамента (появление трещин, деформации), уменьшение прочностных параметров, снижение срока эксплуатации конструкции.
Юлия из города Москва написал(а) 25.07.2016:

Очень понравился проект. Интересует два вопроса, подскажите пожалуйста, можно ли сделать крыльцо и тамбур как-нибудь повыше, чтобы не было лестницы из прихожей на первый этаж. И еще, реально ли пристроить к столовой веранду с выходом в сад, учитывая то, как высоко находится первый? Заранее спасибо.

Юлия, добрый день,

Пол первого этажа находится на 2,950 выше проектного уровня земли. Подъем на такую высоту предполагает длинную лестницу из 20-ти ступеней.Скорее всего, это будет не комфортно. Как изменение отразится на внешнем облике дома, тоже сказать сложно. С большой долей вероятности, красиво не будет. Планировочное решение дома с гаражом в цоколе со въездом на уровне земли предполагает перепад высот между прихожей и жилой частью дома и, как следствие, наличие 7ми ступеней. Другого варианта решения при наличии гаража в цоколе дома, к сожалению, нет. Хотя на самом деле по опыту заказчиков этого проекта дискомфорта в проживании не возникает.
Пристроить веранду в принципе реально. В другом проекте 72Е "Экспрофессо" с гаражом в цоколе наш заказчик реализовал такую идею http://www.alfaplan.ru/photos/342/ (хотя проектом предполагалось иное решение http://www.alfaplan.ru/catalog/item_5896). Это изменение может быть внесено силами строителей непосредственно в ходе стройки.
