373A

"Сектор счастья" - стильный и компактный дом для большой семьи

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
174.70158.9487.5
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)38000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

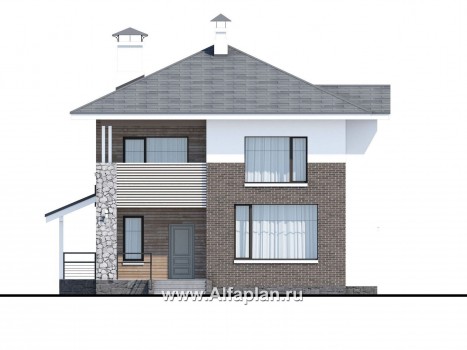

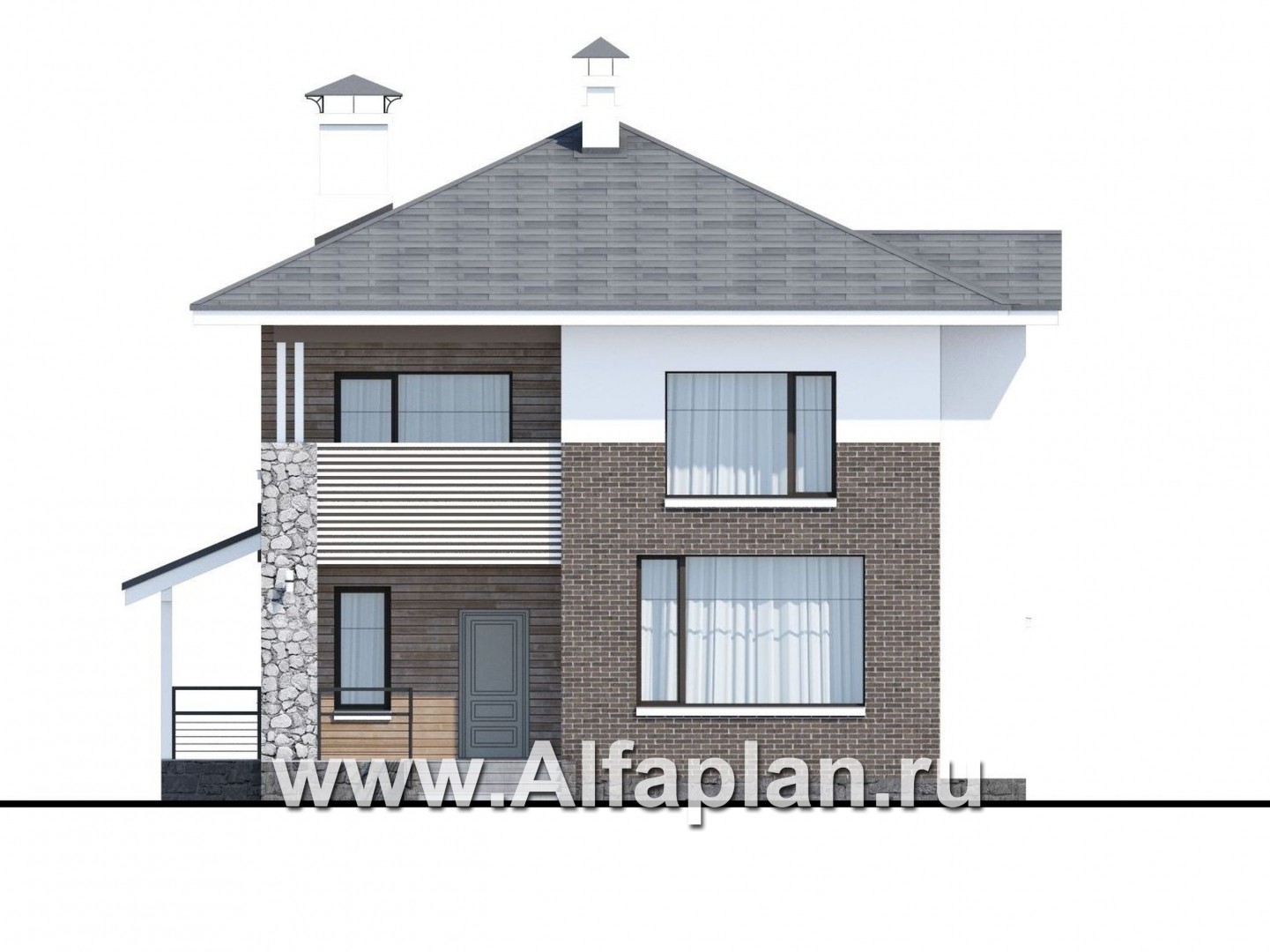

Вид спереди
Вид спереди

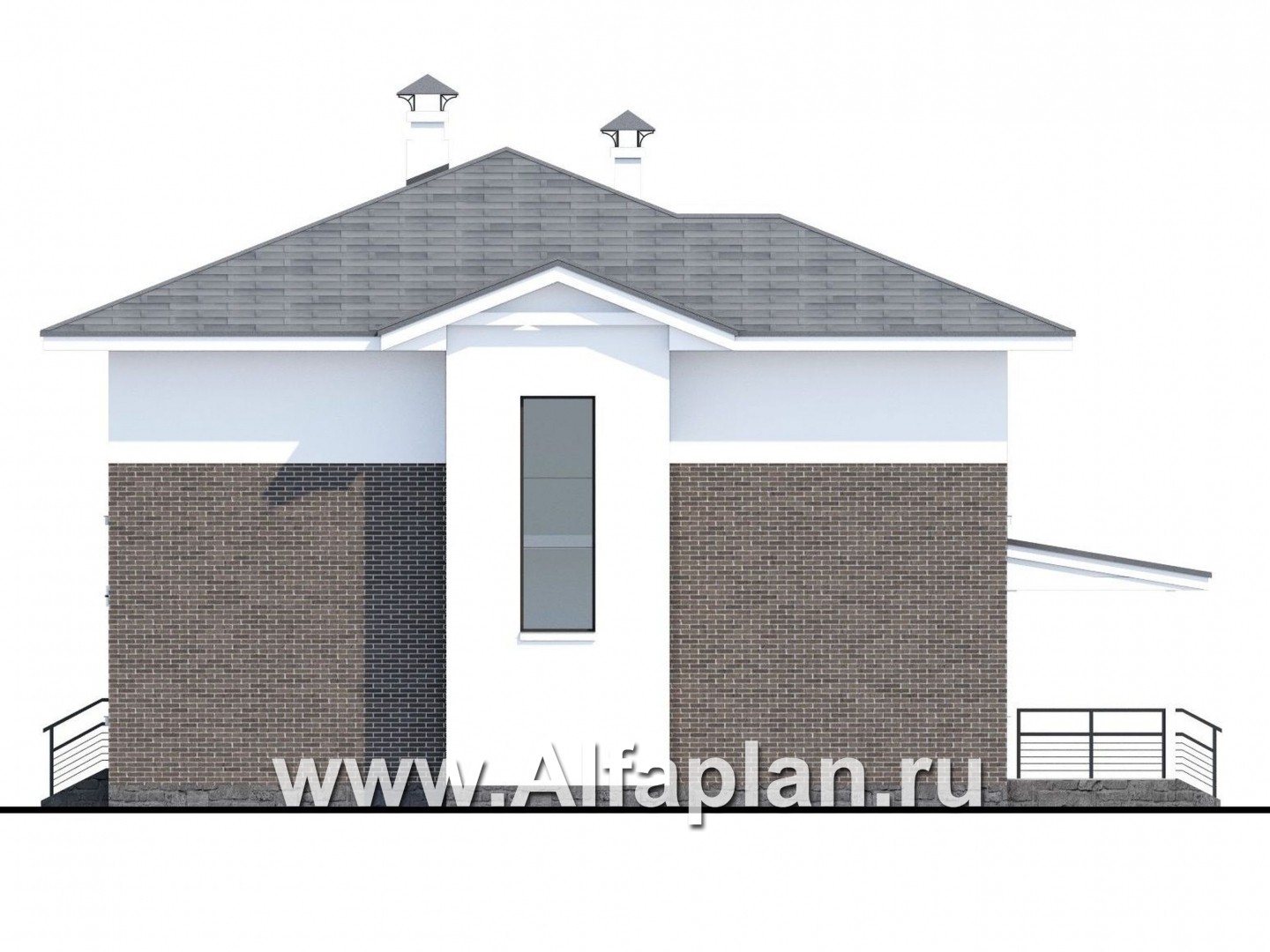

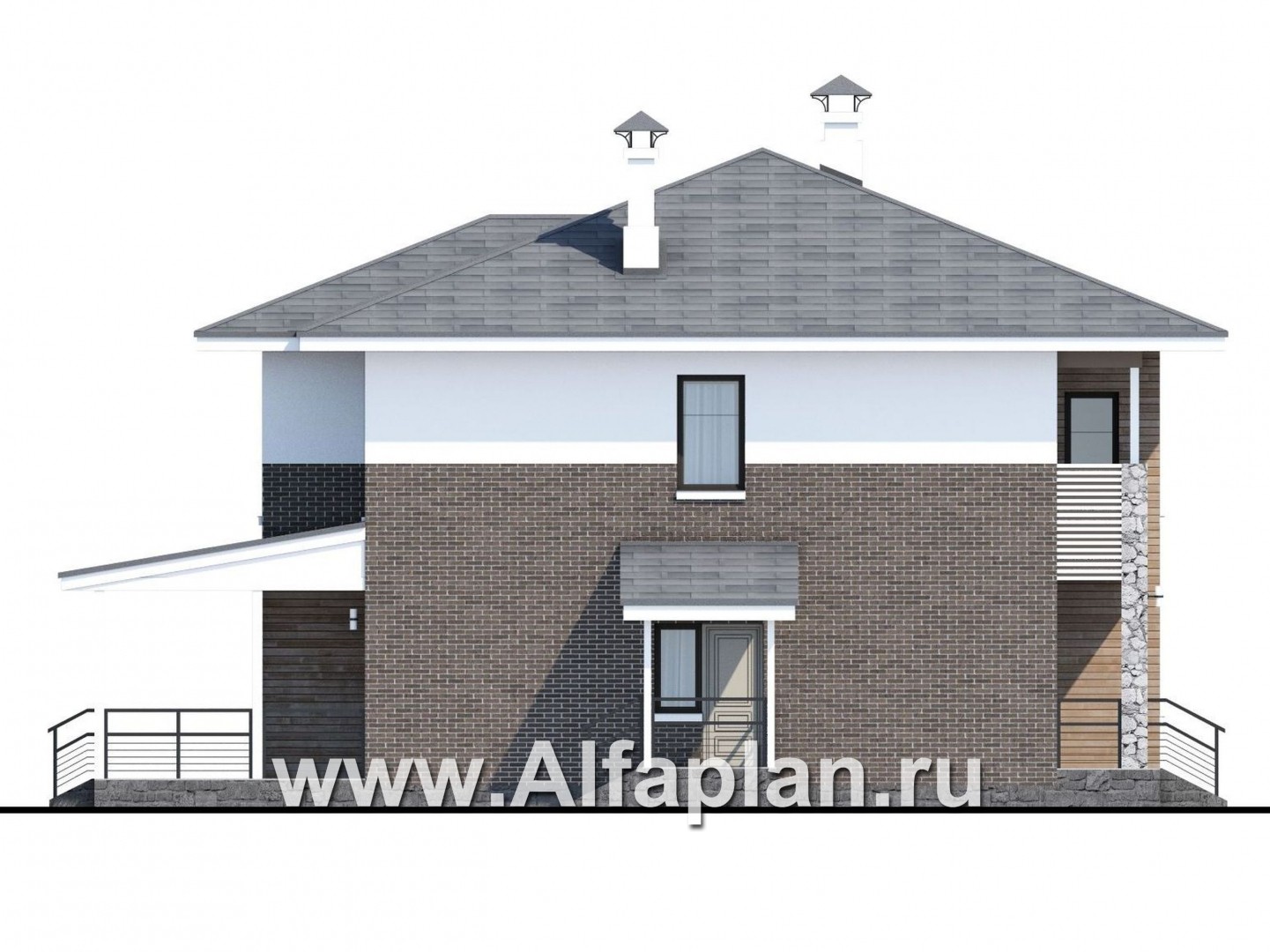

Вид справа
Вид справа

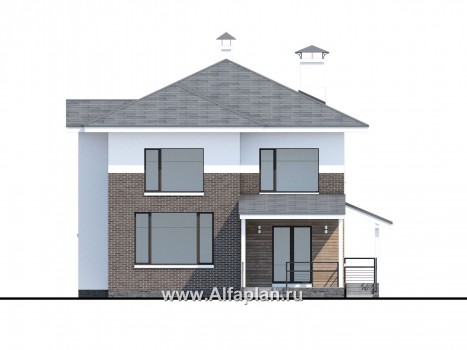

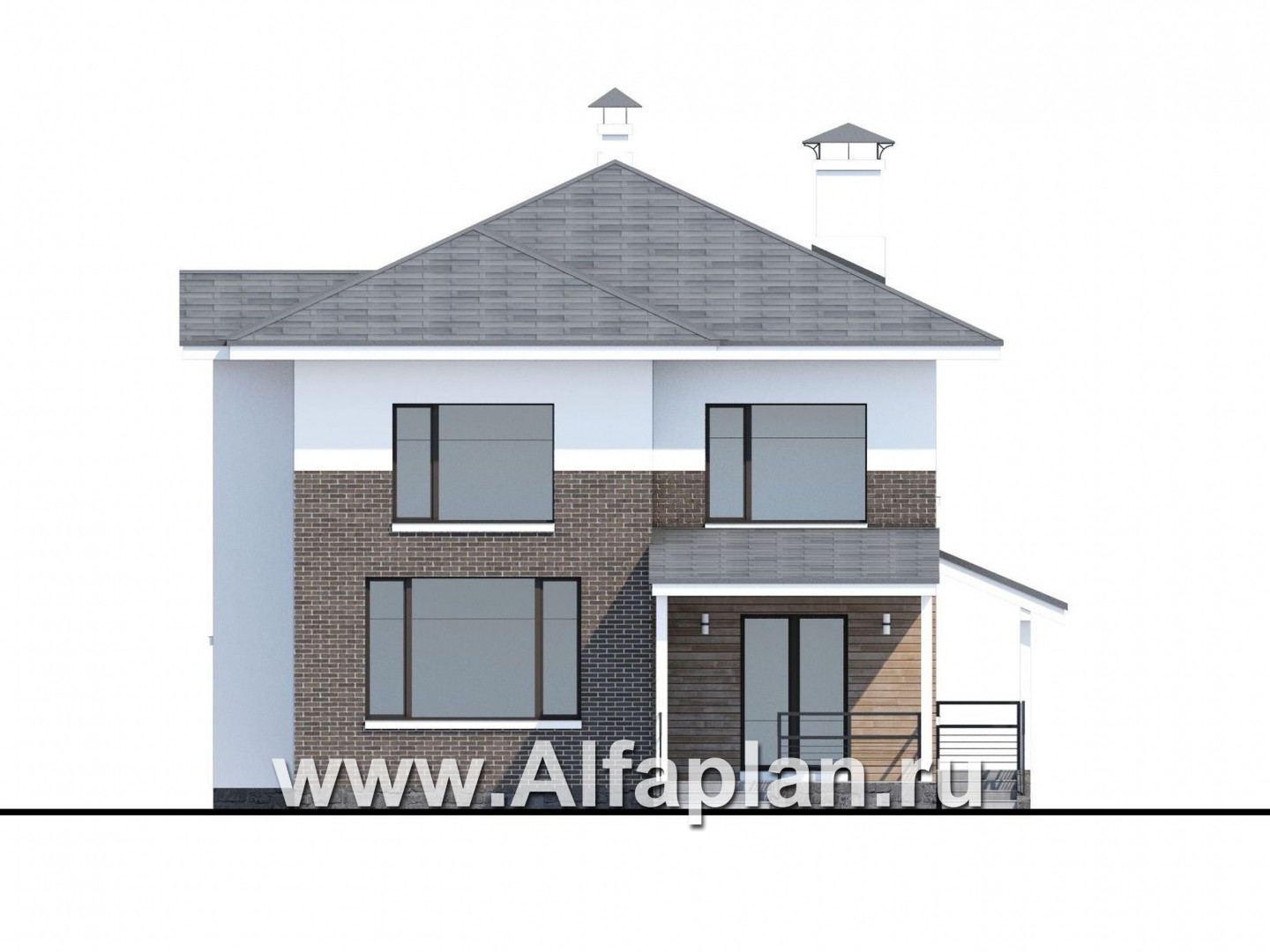

Вид сзади
Вид сзади

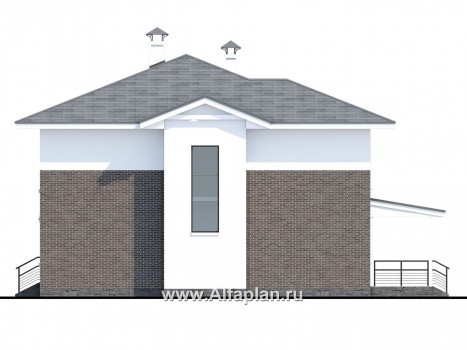

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита (250 мм)

Тип наружных стенгазо/пенобетон или пустотный кирпич (альтернативно)

Тип внутренних стенкирпич

Тип перекрытиймонолитные ж/б

Наружная отделкаштукатурка, лицевой кирпич, вагонка

Наружная отделка цоколяоблицовочный камень

Утеплительминеральная вата

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Алексей из города Нижний Новгород написал(а) 26.11.2016:

Добрый день. Рассматриваем это вариант проекта, подскажите можно ли к этому проекту пристроить гараж с левой стороны? Мы немного стеснены в ширине участка (18,8 метра). Какой может быть минимальной ширина этого дома с гаражом и впишеся ли она в ширину участка? В большинстве ваших проектов размеры ширины указаны либо от осей стен либо в данном проекте от внутренней поверхности стены лестничного выступа. Как узнать полную ширину дома, чтобы рассчитать возможность его размещения на участке?

Добрый день, Алексей,

проект этого дома с гаражом также существует, его номер 373В http://www.alfaplan.ru/catalog/item_6083. Ширина на плане указана без учета толщины наружных стен.
Наружные несущие стены предусмотрены в шести вариантах (из газобетона 375мм и из пустотного керамического кирпича 380мм)+утеплитель+ облицовочный кирпич.
Общая макс. толщина 580мм. Нужный вариант стенового пирога выбирается застройщиком в зависимости от климатической зоны строительства.

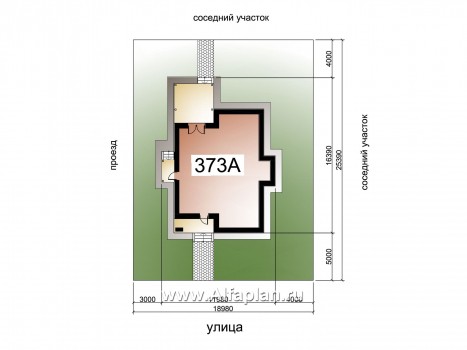

Также на странице с проектом в Дополнительных изображениях Вы найдете генплан (минимальный размер участка с учетом действующих норм по отступам
при строительстве дома - 21,9м).
