73A 3D

"Стелла"- компактный дом для маленького участка

Дополнительные изображенияФотогалерея Фотогалерея 2Фотогалерея 3Фотогалерея 4Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
151.60145.02101.3
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)33000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - монолитный ЛЕНТОЧНЫЙ, с глубиной заложения 1м 90см5000
Вариант фундамента - монолитный ЛЕНТОЧНЫЙ, с глубиной заложения 1м 60см5000

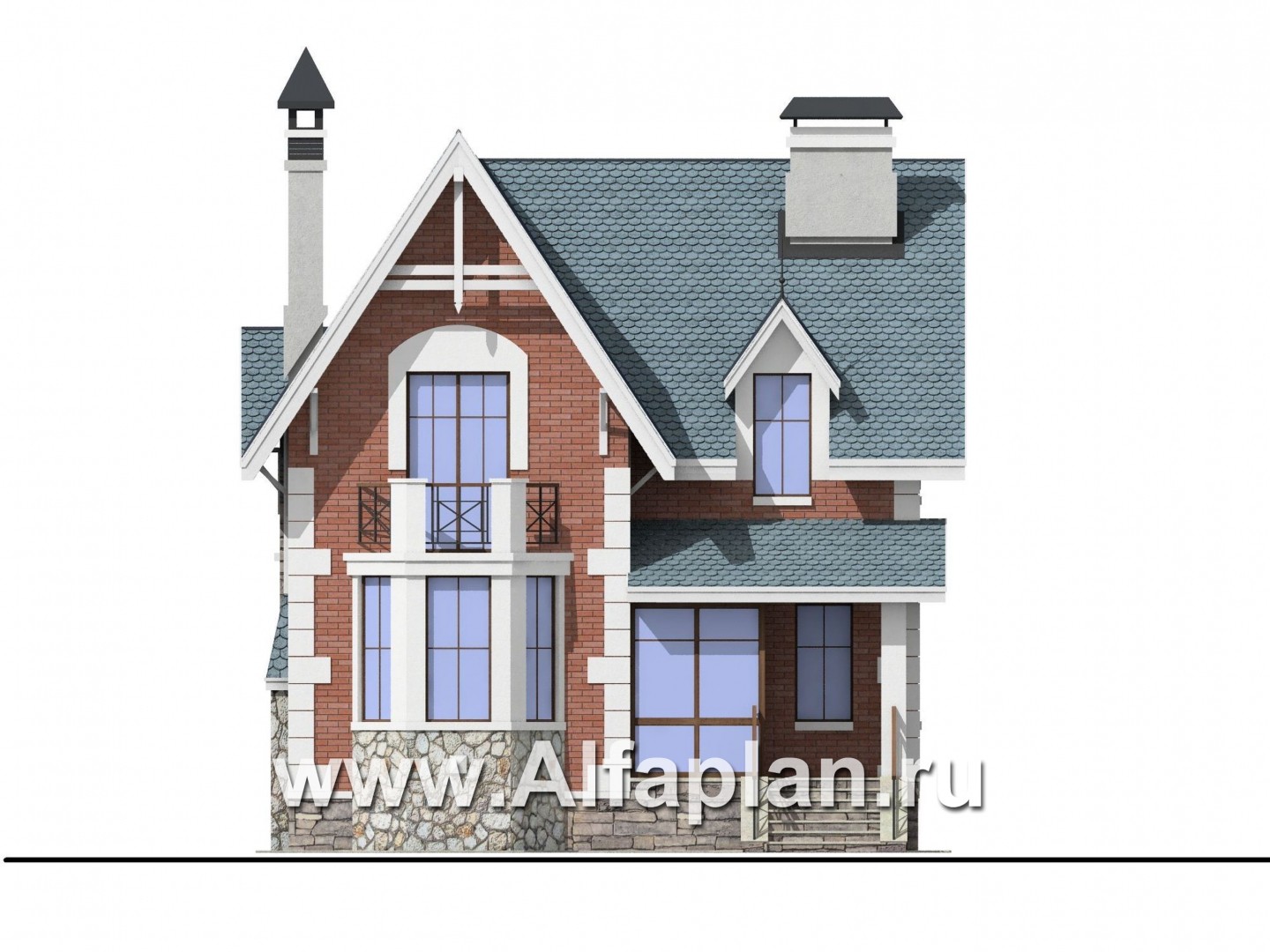

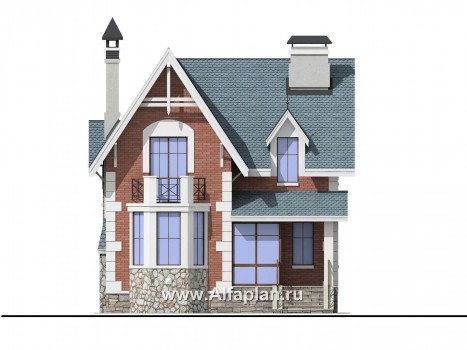

Вид спереди
Вид спереди

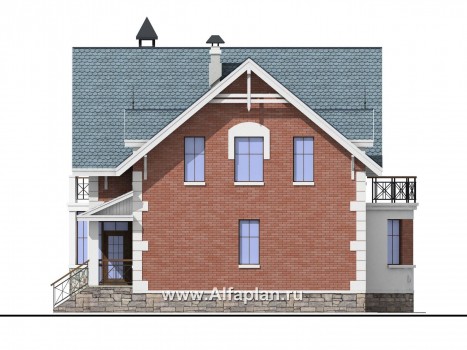

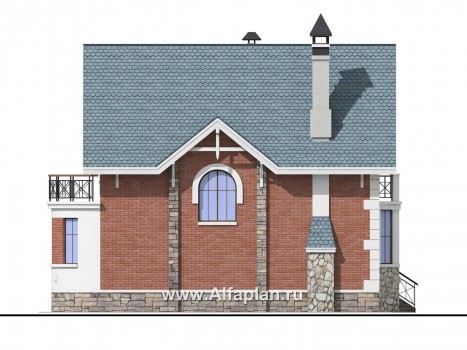

Вид справа
Вид справа

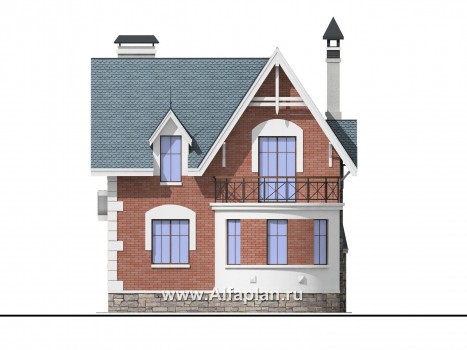

Вид сзади
Вид сзади

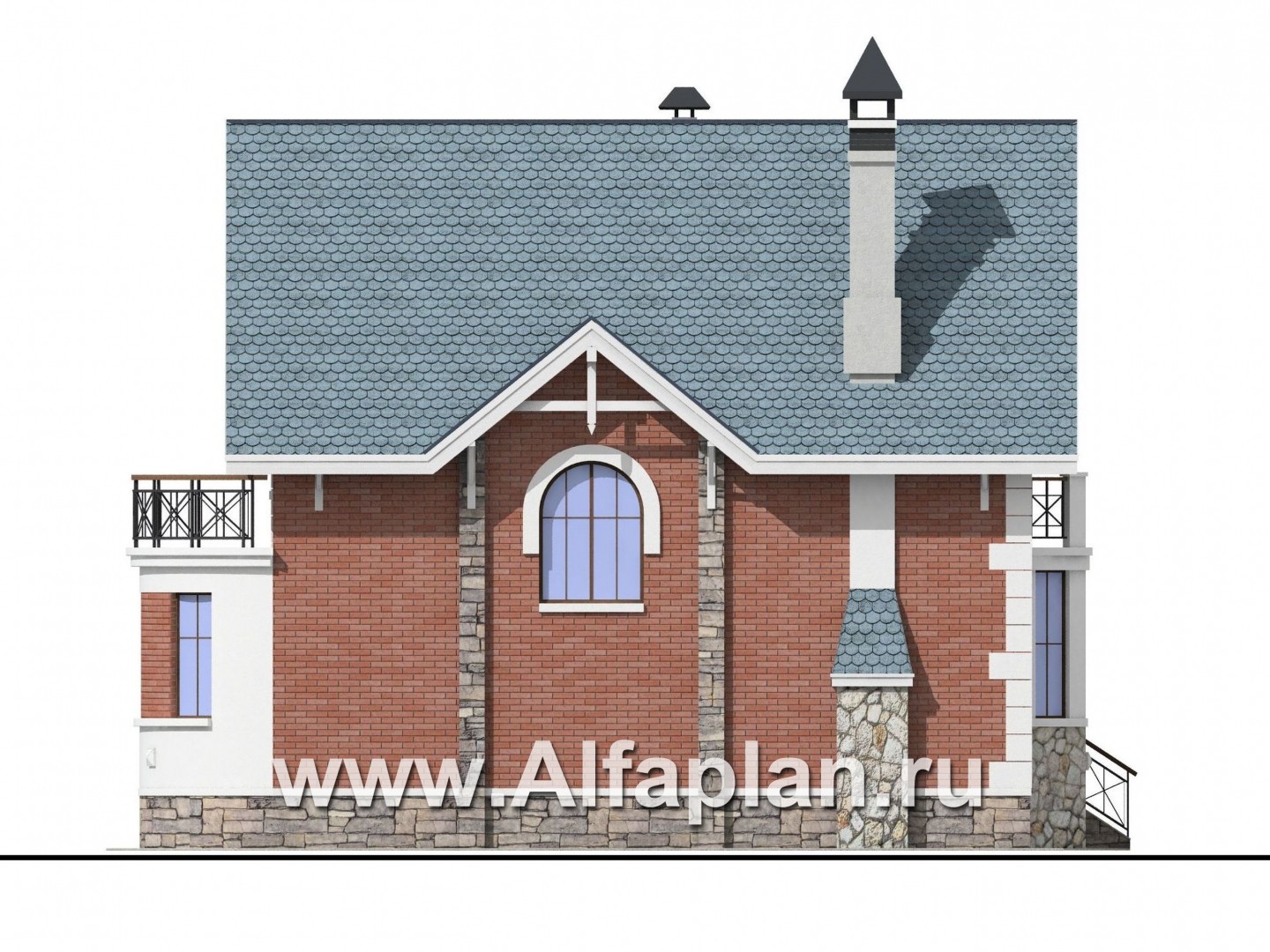

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

31.3  м3
Тип наружных стенкирпич или газобетон (альтернативно)

89.5/88.7  м3
Тип внутренних стенкирпич

13.9  м3
Тип перекрытиймонолитные ж/б

13.9  м3
Крышапо деревянным стропилам

Тип кровлиБитумная черепица

211.6  м2
Наружная отделкалицевой кирпич, штукатурка

248.4 (кирпич)  м2
Наружная отделка цоколяоблицовочный камень

Габаритные размеры домабез крыльца

9.5х14м  м
Высота домаот пола первого этажа

9.3  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.8  м
Утеплительминеральная вата


Компактный по плану, небольшой по площади и комфортный по планировке газобетонный загородный дом. В нем два этажа, второй - мансардный. В основание здания заложена монолитная железобетонная плита. Также в соответствии с проектным решением в наружных стенах может быть использован кирпич либо газобетон, что позволит занести коттедж в категорию «проекты домов из газобетона и кирпича». Украшением дома, несомненно, являются эркеры главного и заднего фасадов. Боковые фасады решены более лаконично, с меньшим количеством остекления, что особенно удобно  в случае плотной застройки. Этот коттедж трудно не запомнить. Удачно  спланировано  не только  само строение, но и прекрасно подобраны отделочные материалы и сочетание их цветовой гаммы. Наружные стены коттеджа выполнены красным облицовочным кирпичом, а  многочисленные  элементы внешнего декора идут в белом цвете, что только подчеркивает красоту дома. Приглушенный оттенок синего цвета битумной черепицы двускатной крыши завершает цветовую палитру строения. Цоколь дома и ступеньки крыльца  отделаны  искусственным камнем.

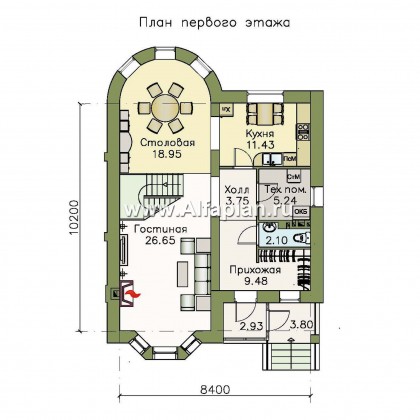

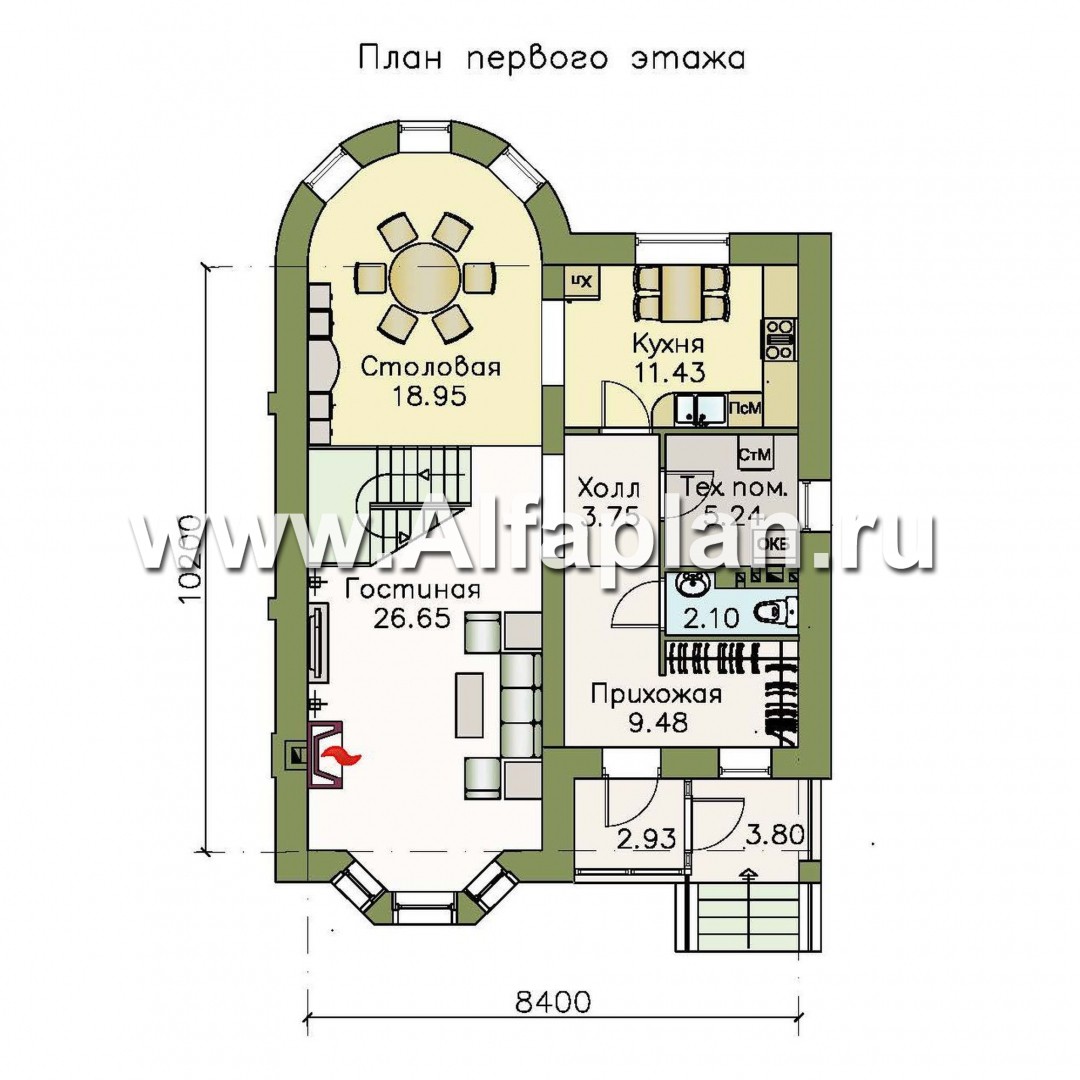

На первом этаже расположены гостевые помещения. Входной блок коттеджа включает в себя застекленный тамбур, прихожую и холл. В прихожей находятся небольшая гардеробная и санузел. Из холла можно пройти в техническое  помещение  и на кухню. Гостиная и кухня-столовая условно поделены лестницей на два помещения. В столовую, в пространство полукруглого  остекленного  эркера,  отлично впишется обеденный стол. Столовая  соединяется  с кухней  через открытый проем. Гостевая  часть первого этажа выходит на  центральный фасад и отлично освещается высокими  окнами  эркера. Дополнительный  уют  гостиной придает  камин. Планировка мансардного этажа предельно рациональна. Здесь удалось разместить три небольшие спальни, кабинет  и  ванную комнату. Из кабинета есть выход на просторный балкон, из  большей спальни, выходящей на главный фасад, так же имеется балкон, но немного меньший. В данном проекте предусмотрено зеркальное изображение коттеджа. Это намного облегчит работу по выбору места на вашем участке под строительство дома.

Итак, вы ознакомились с проектом 73А и теперь, возможно, у вас возникнуть какие-либо нарекания и вы захотите купить что-то совсем другое. Тогда заходите в общий каталог проектов нашего сайта. В каталоге вас ждут проекты коттеджей в огромном разнообразии!



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Сергей из города Волгоград написал(а) 10.05.2014:

Здравствуйте! Возможно ли в данном проекте, добавить цокольный этаж? Заранее спасибо.

Здравствуйте, Сергей!
Да, такой проект уже разработан. Это проект 73АС:

http://www.alfaplan.ru/catalog/item_3145/

Александр из города Чита,Карымское написал(а) 05.04.2013:

Здравствуйте!! Из тысяч проектов,наконец то нашли Ваш! Проект Стелла-это наш Будущий дом! Добавим гараж и дополнительный Выход с другой стороны дома. Очень Благодарны Вам,за проект!!!!

Шамиль из города Махачкала написал(а) 21.03.2013:

очень хороший дом мой брат построил такой только дизайн другой и себе залил такой же фундамент дом очень подходит для плана 5 сотых и для переселения молодожён)

Шамиль, здравствуйте.
Благодарим Вас за отзыв, за то, что нашли время и возиожность написать.
Будем Вам очень признательны за фотографии.
