317A

"Либезюсефрау" - удобный дом с романтическими фасадами

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
174.20154.8091.85
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)32000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Изменить цвета отделочных материалов на фасадах и картинке7000

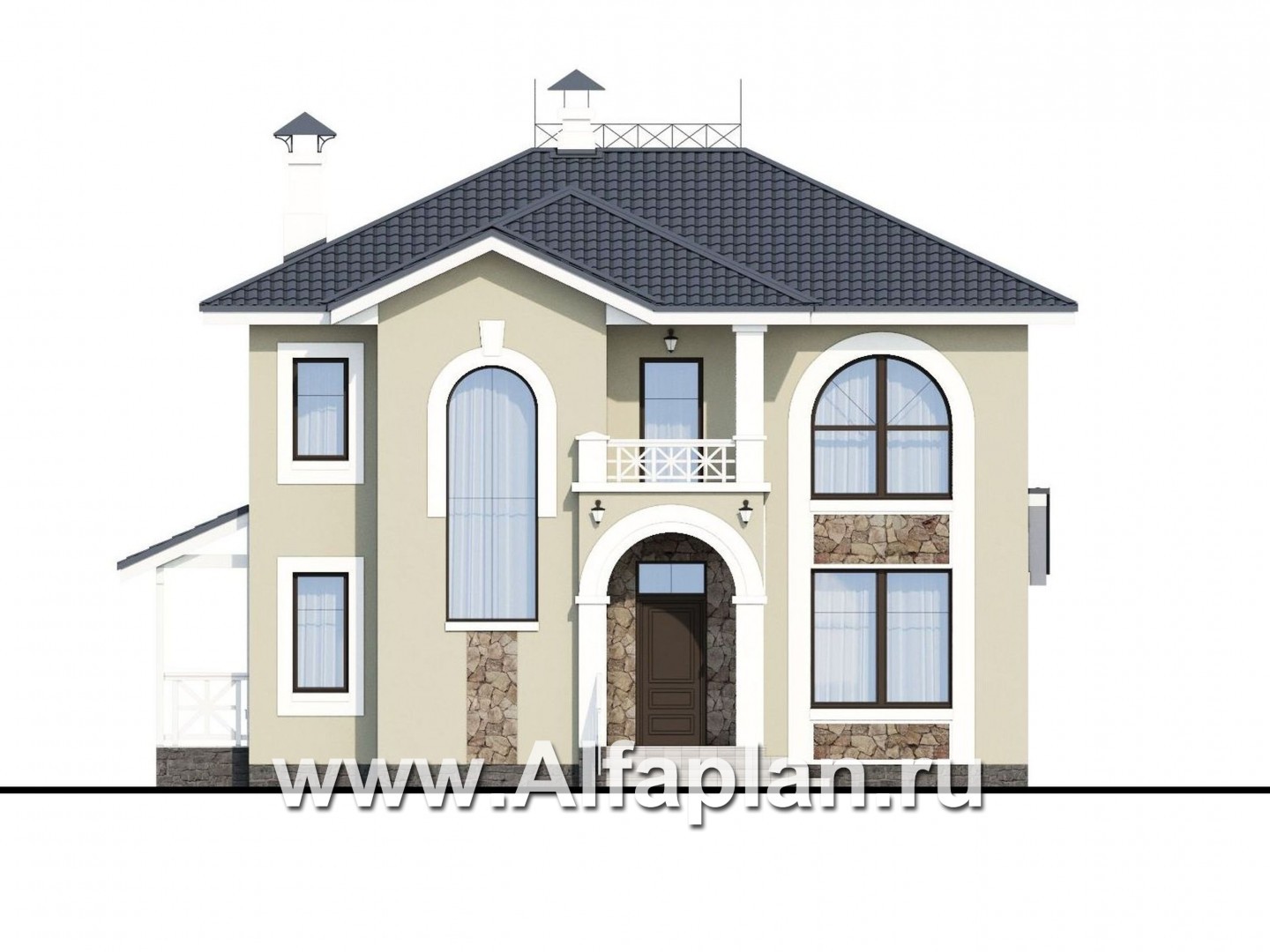

Вид спереди
Вид спереди

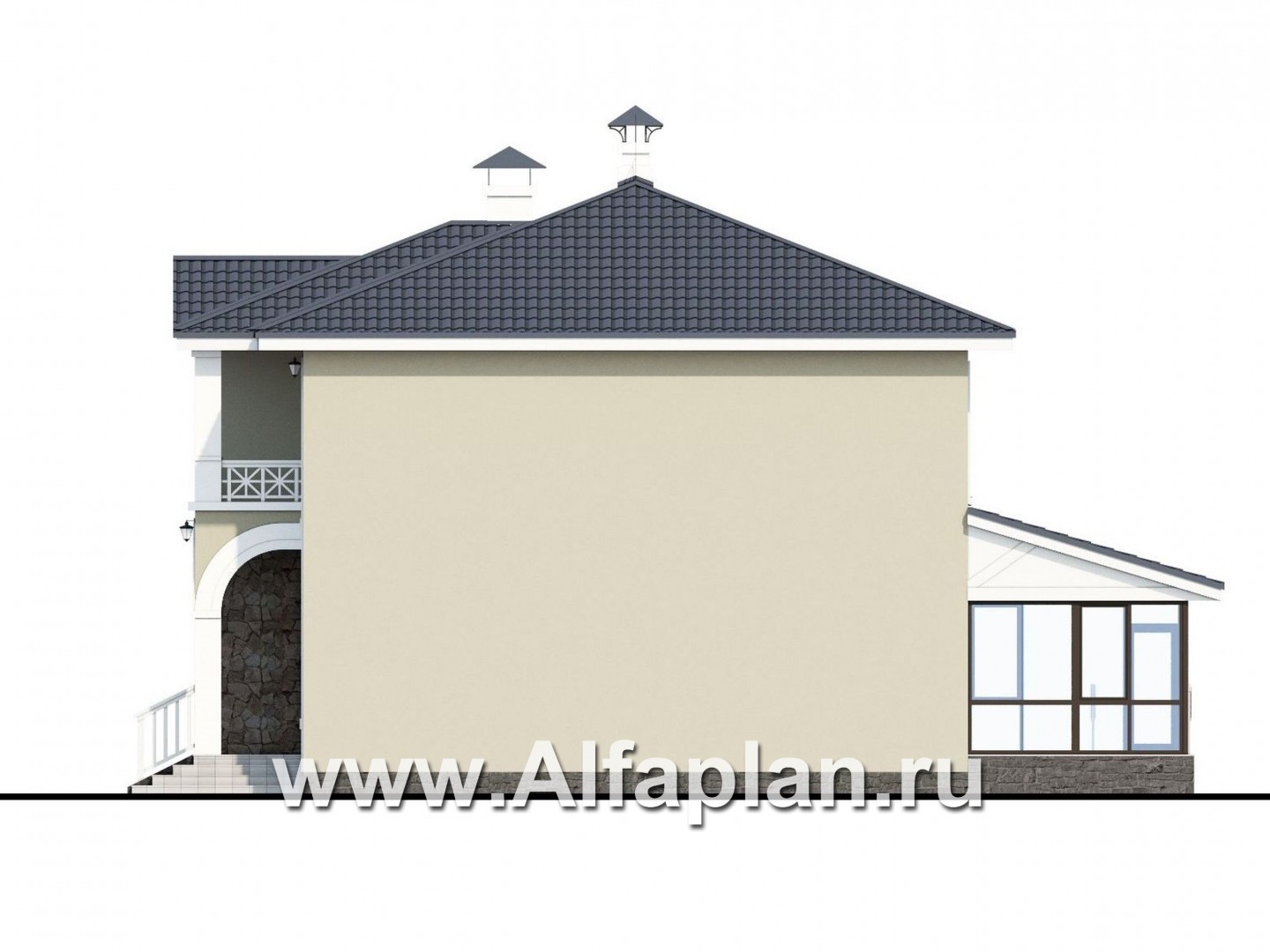

Вид справа
Вид справа

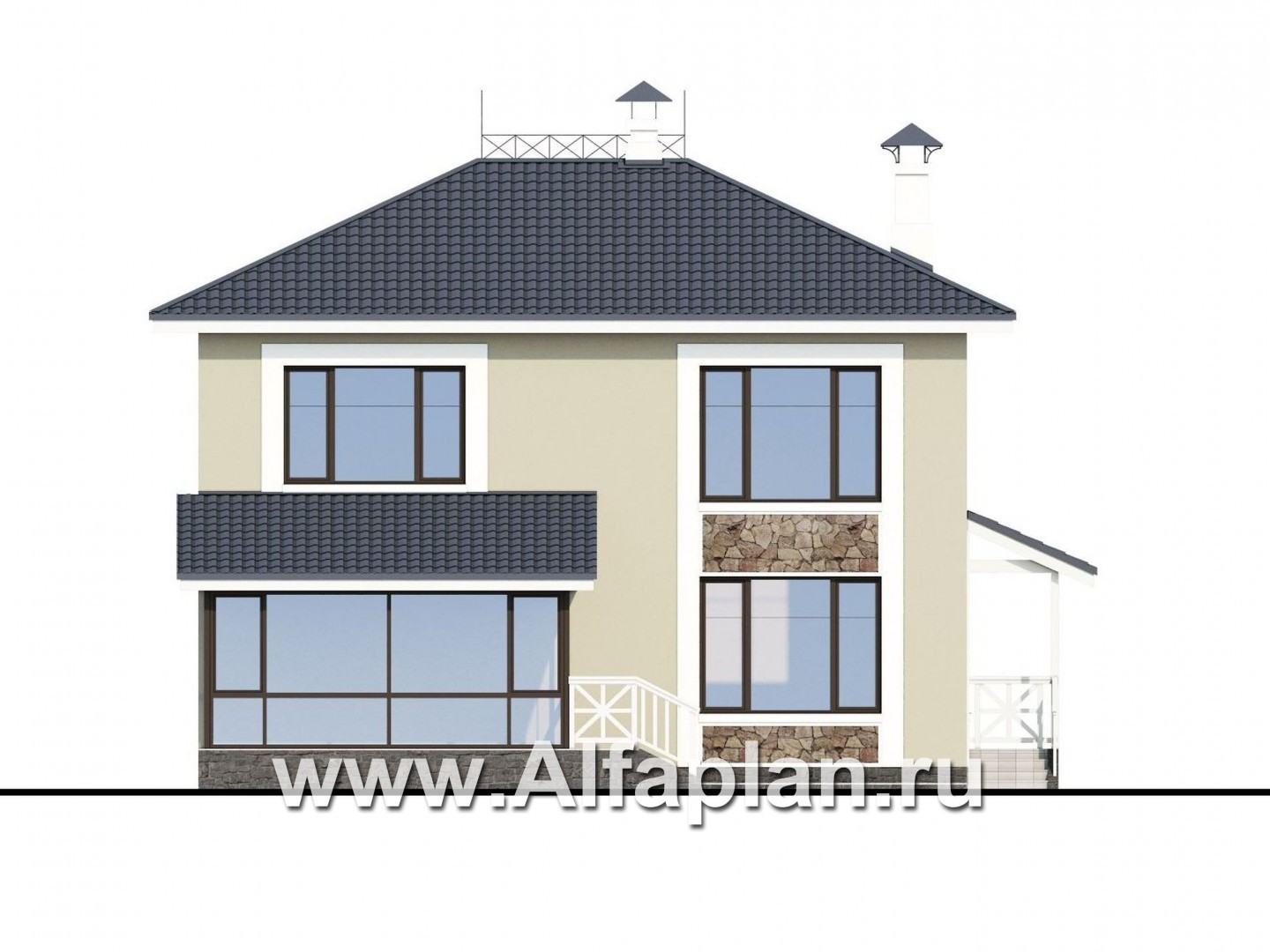

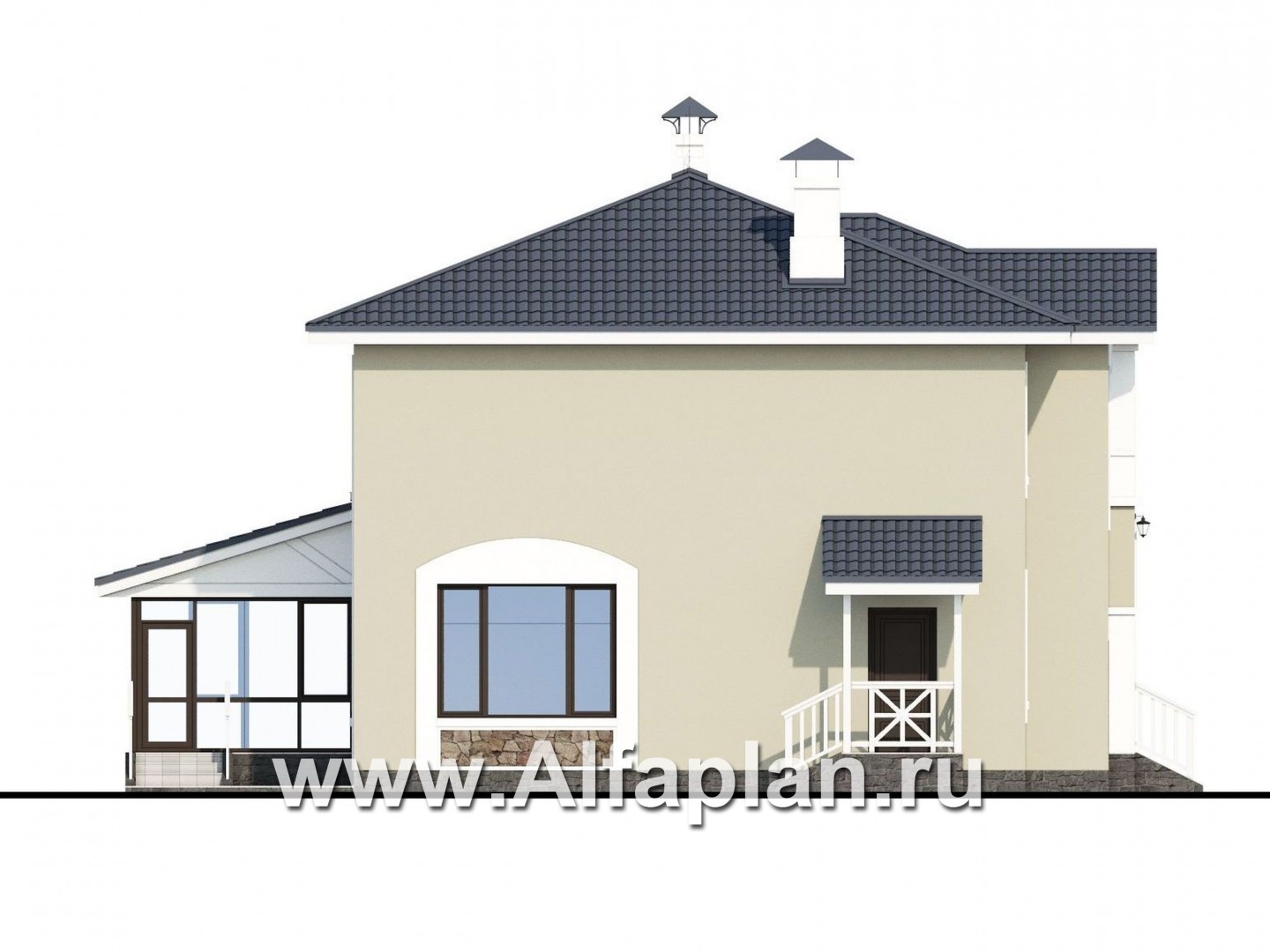

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундамента *монолитная ж/б плита

Тип наружных стен *газобетон или кирпич

Тип перекрытий *монолитные ж/б -

Тип кровли *Битумная черепица

Наружная отделка *декоративная штукатурка

Наружная отделка цоколяискусственный камень

Габаритные размеры домаШирина на глубину

10.90 х 14.58  м
Высота домаОт пола 1-го этажа

8.35  м
Утеплительминеральная вата

Окна

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Виктория написал(а) 19.02.2017:

Вопрос по проекту 317A Здравствуйте!Из пожеланий хотел бы убрать камин из проекта,дверь в тех.помещение,остекленную веранду изменить размер 2,5 * 4 м.и возможно ли изменить размер дома,сделав его 10*10,постройка из 375 газобетона и облицовочного кирпича.все это внести в проект.какова будет цена?

Здравствуйте, Виктория!

Перечисленные Вами изменения (кроме габаритов дома) можно выполнить в объеме паспорта, т.е. корректируются планы, фасады, разрезы. Рабочий проект при этом предоставляется без изменений (подробно об изменениях в Паспорте см. http://www.alfaplan.ru/genplan/). Что касается изменения габаритов, это уже разработка нового, индивидуального проекта, т.к. потребуется делать новые чертежи и расчеты на фундамент, перекрытия, стропильную конструкцию, менять узлы, детали, пересчитывать спецификацию. Размер дома по осям 10.200х10.200 (без веранды и террасы). Разрабатывать новый проект, чтобы уменьшить размеры на 20 см - не вполне рационально. Если все же нужны меньшие габариты, предлагаем Вам рассмотреть следующие готовые проекты: http://www.alfaplan.ru/catalog/item_4784/, http://www.alfaplan.ru/catalog/item_4971/.

Елена из города Тюмень написал(а) 27.12.2016:

Добрый день. Понравился проект. Скажите размер окон и можно ли такие большие ставить в Тюмени? Холодно не будет? И также добавить окно в кухню?

Добрый день, Елена,
Самые большие окна (2700*2000) расположены в кухне-столовой и спальне (17,60 м2). Проектом рекомендованы окна из ПВХ профилей с двухкамерными стеклопакетами толщиной 36мм с сопротивлением теплопередаче 0,56 м2С/Вт.Для того, чтобы оконные конструкции отвечали теплотехническим требованиям Вашего региона, при заказе окон следует проверить соответствие предложенной поставщиками конструкции окна требованиям в таблице см. http://www.alfaplan.ru/techno/. Добавить окно в кухню можно, вносить это изменение в проект не требуется, оно может быть реализовано силами строителей.
Максим из города Новосибирск написал(а) 23.09.2016:

Добрый день, на плане не видны дымоход и вентиляция котельной. Как они организованы? Можно ли их обустроить в несущей стене или снаружи здания коаксиальной трубой? Нет вентканалов кухни и санузлов?

Максим, добрый день,

Вытяжки предусмотрены из всех помещений, которые требуют этого по нормам. Для этого используются различные варианты, например, в части проектов (и в кухне проекта 317А) делается отверстие в перекрытии и применяется труба из ПВХ или оцинкованной стали диаметром 120мм (системы Vilpe), зашивается по месту гипсокартоном по металлическому каркасу. Такая система монтируются даже в тонкую перегородку и не требует трубы на кровле. На презентационных планах сайта эта информация не показывается. В тех.помещении дымовентстояк (Schiedel Uni) показан на плане (в углу, слева от котла, обозначен черным квадратом). При желании и необходимости Вы можете по месту внести изменения в обустройство этого вентстояка.
