92B 3D

"Фантазия" - компактный дом для небольшого участка

Дополнительные изображенияФотогалерея Фотогалерея 2Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
144.20120.5698.06
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)29000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант перекрытий - из сборных ж/б плит 1-ым этажом5000

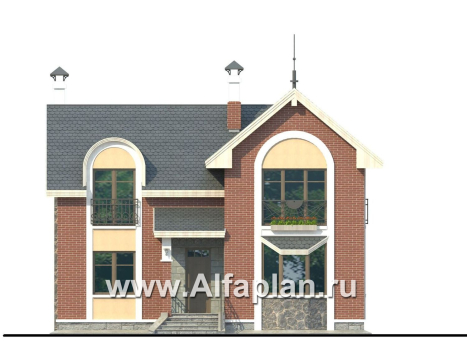

Вид спереди
Вид спереди

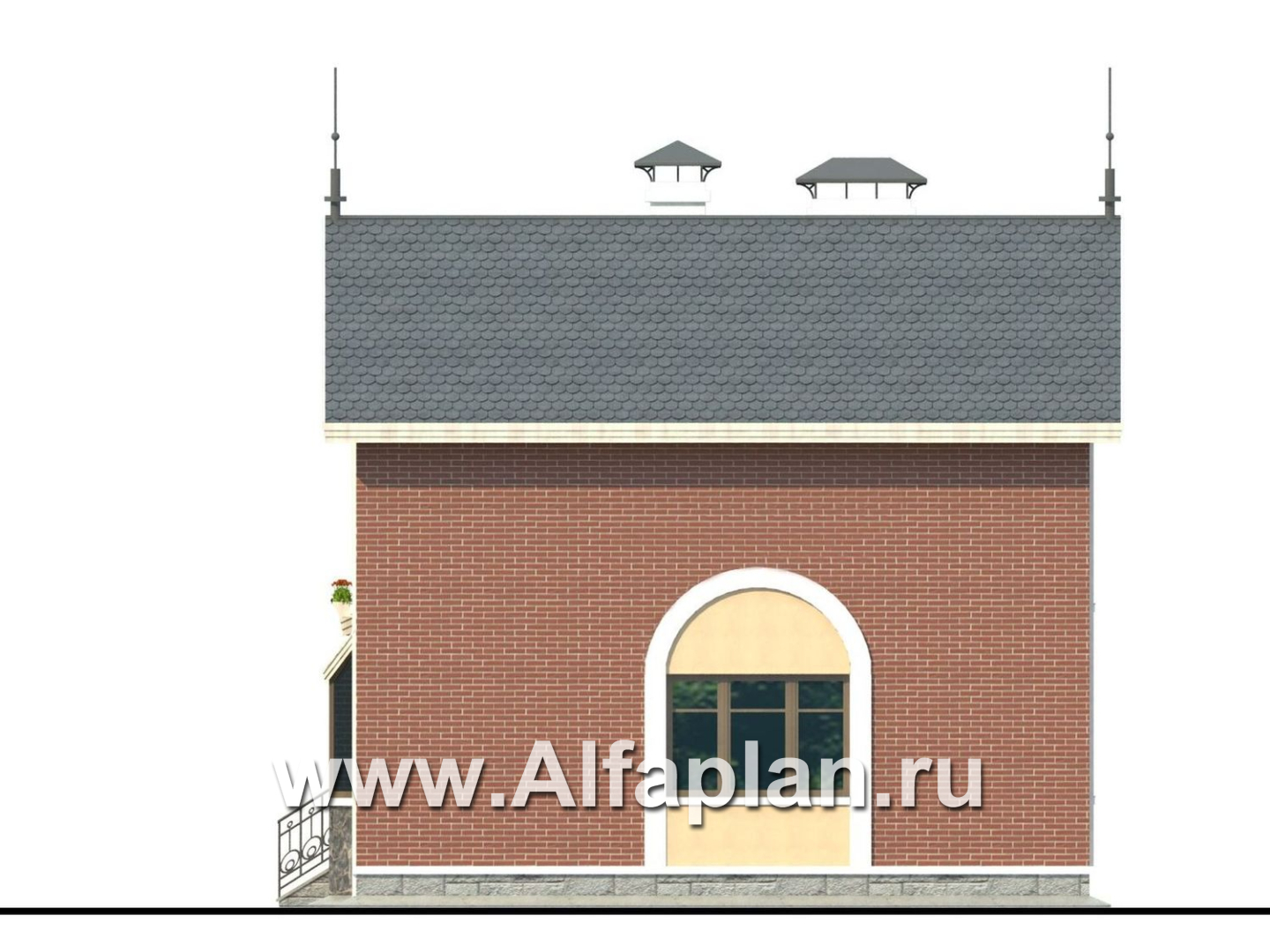

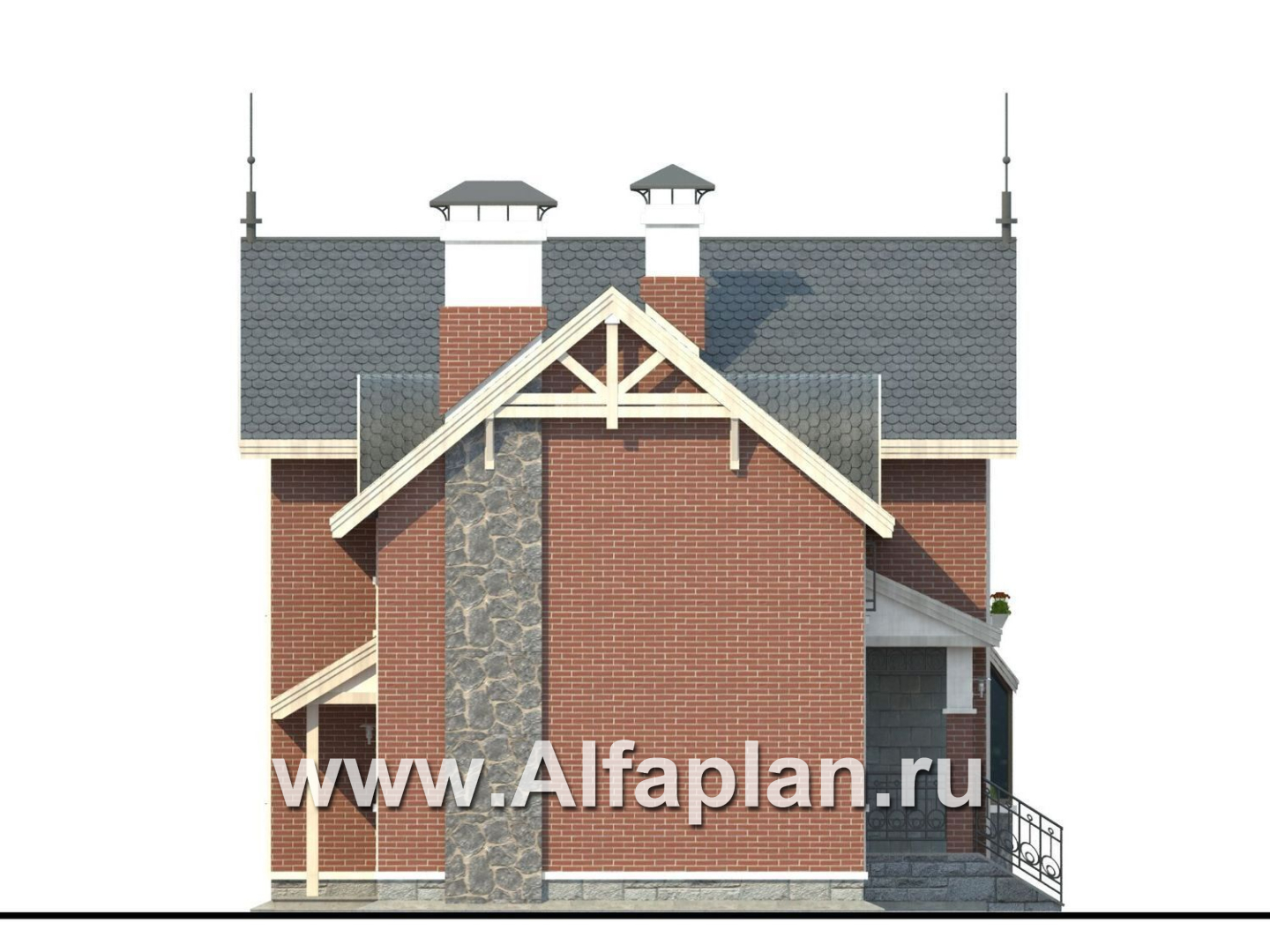

Вид справа
Вид справа

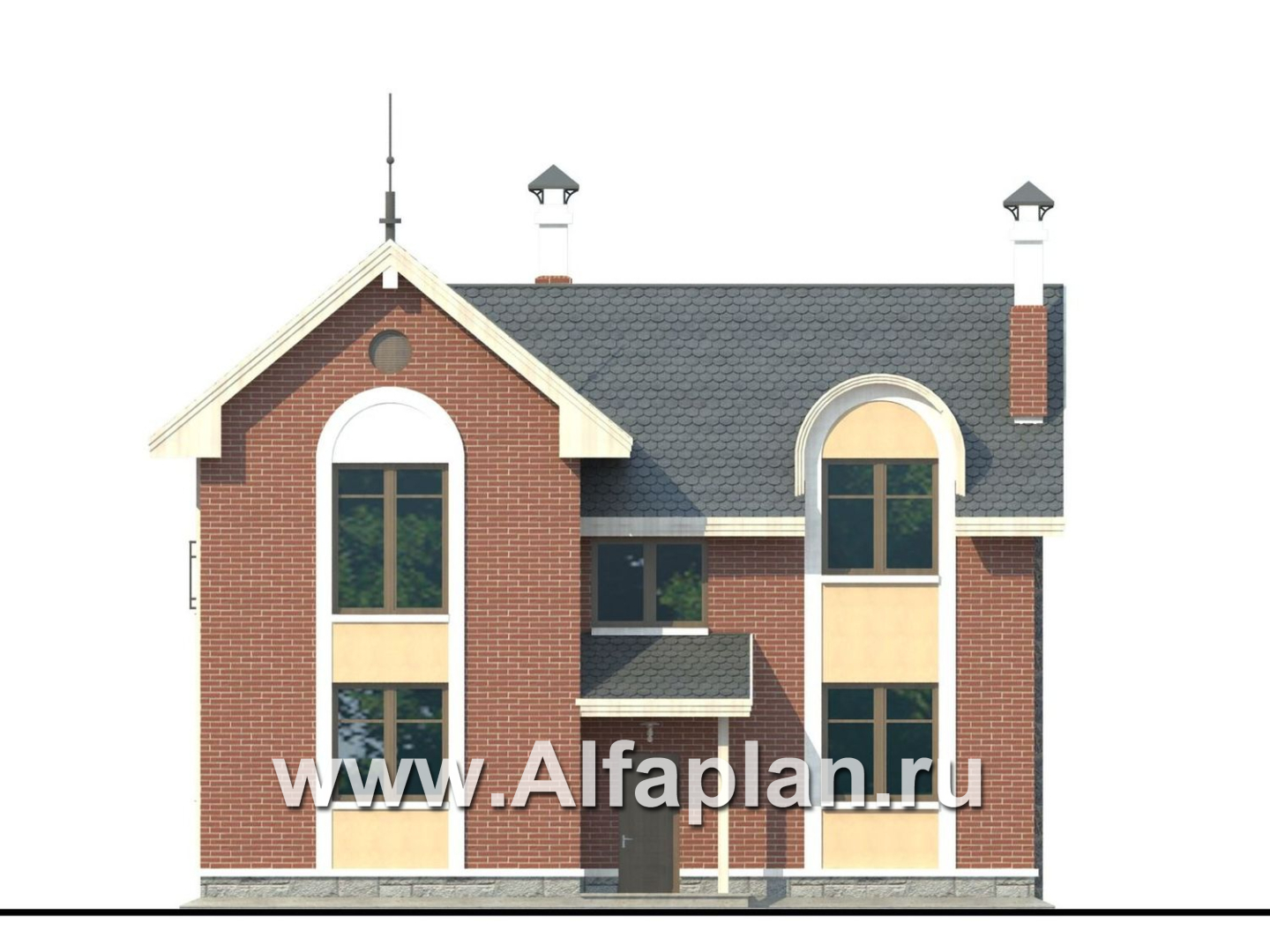

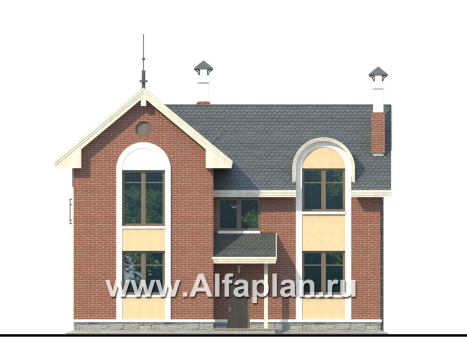

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

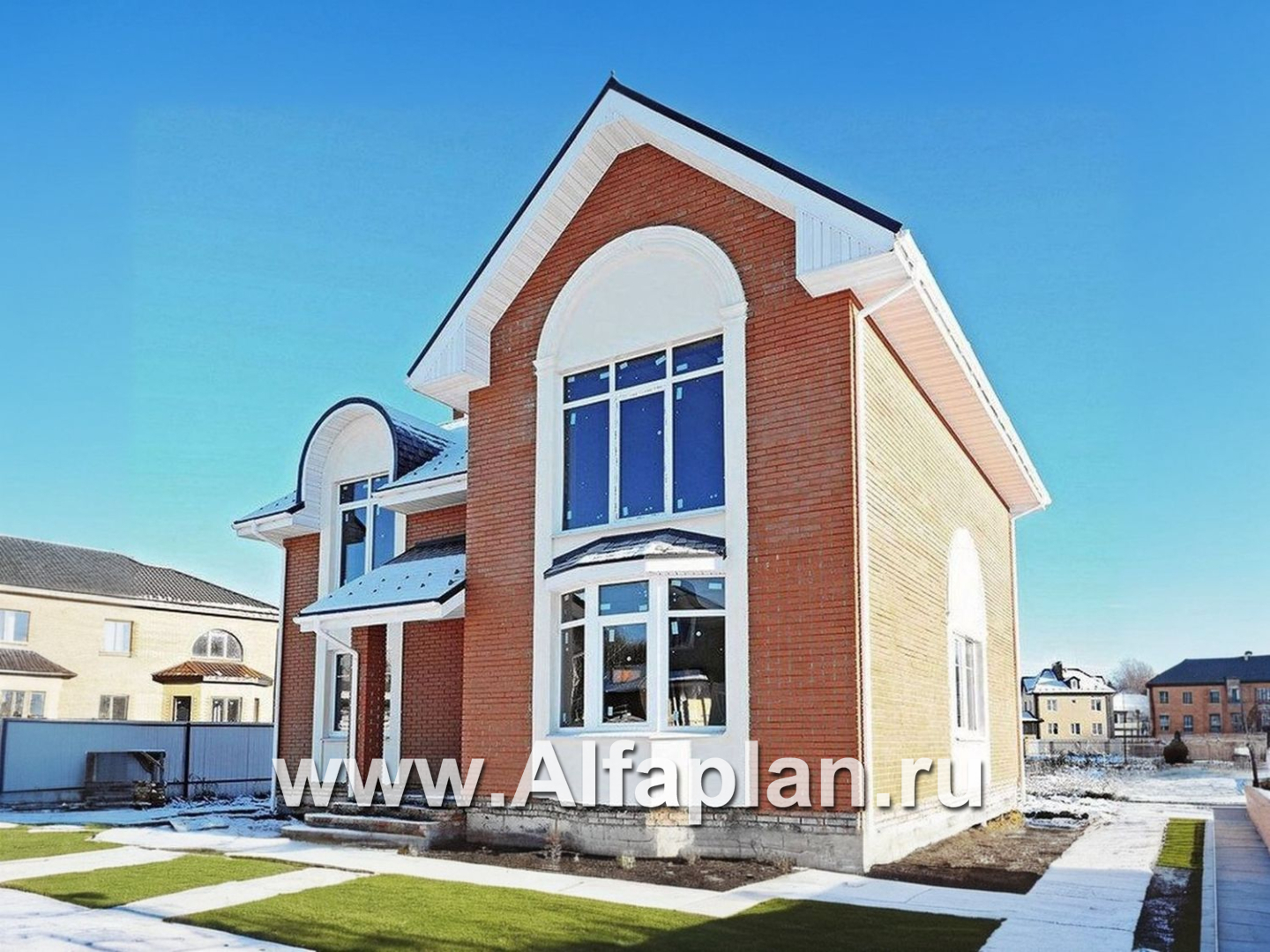

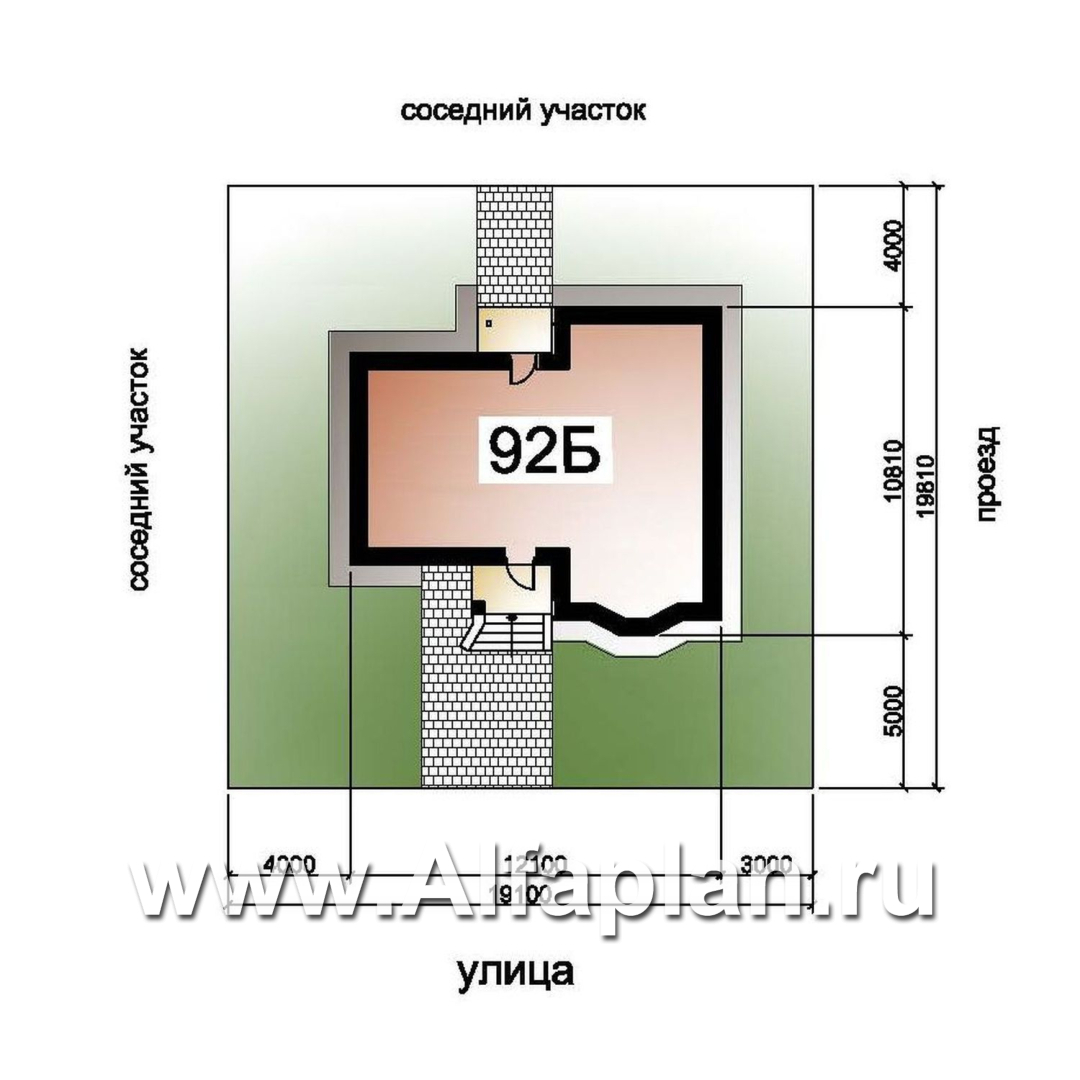

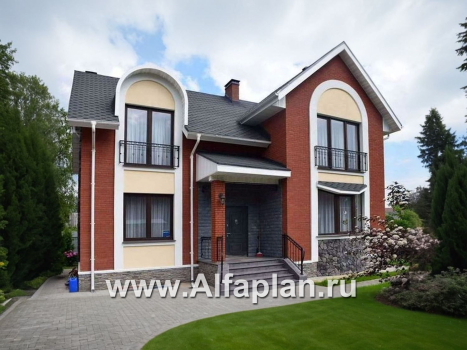

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

27.1/14.1  м3
Тип наружных стенкирпич или газобетон ( альтернативно)

86.7/85.7  м3
Тип внутренних стенкирпич/газобетон

14.84/14.84  м3
Тип перекрытиймонолитные ж/б над перевым этажом, подшивка по стропилам над вторым

Крышастропильная конструкция

Тип кровлибитумная черепица

234.5  м2
Наружная отделкалицевой кирпич, декоративная штукатурка

228.2  м2
Наружная отделка цоколяоблицовочный камень

Габаритные размеры домабез крылец

11.5х10.3  м
Высота домаот уровня пола первого этажа

8.88  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.75  м
Высота мансардного скоса2.2 м

Мощность котлас бойлером горячей воды

40 кВт
Расчетная электр. нагрузкас учетом электроплиты

14.35 кВт
Утеплительминеральная вата


Проект небольшого, компактного   дома, который можно построить как в черте города, так и  в  коттеджном  поселке.  Он не потребует большой площади, его можно разместить даже на довольно узком пространстве  земельного  участка,  а  архитектурное  решение  позволит  вписать его  в  любую среду. Еще одной особенностью этого дома является возможность блокировки, т.к. один из его фасадов полностью глухой, что даст возможность получить постройку на две семьи. В доме два этажа, высота первого - 3.0 м, второго – 2.75 м. Фундаментом коттеджа стала монолитная ж/б плита, а что касается наружных стен, то по проектировке они предусматривают альтернативный вариант – использование газобетонных блоков или кирпича. Так что в этом отношении коттедж можно условно отнести к категории «проекты газобетонных и кирпичных домов».

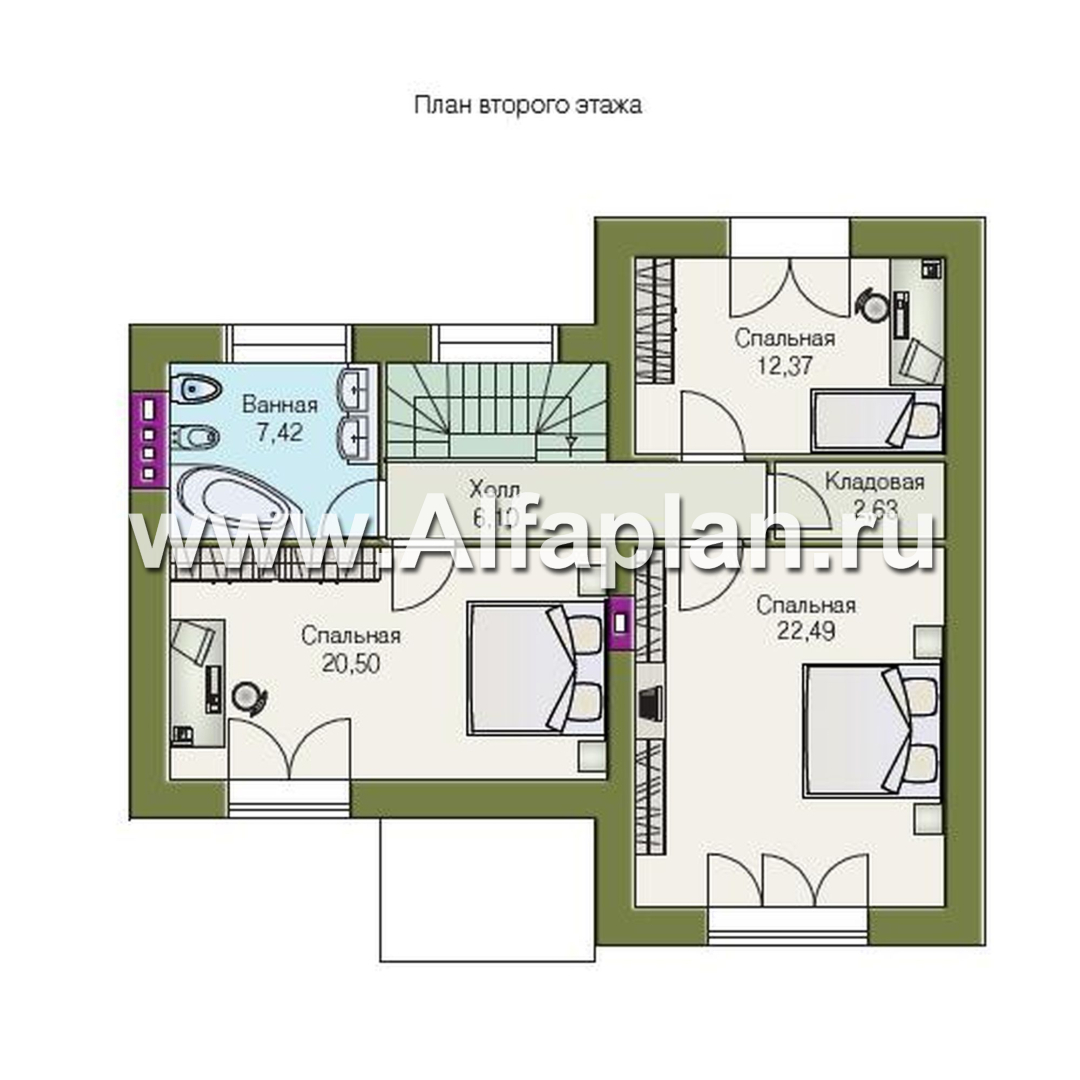

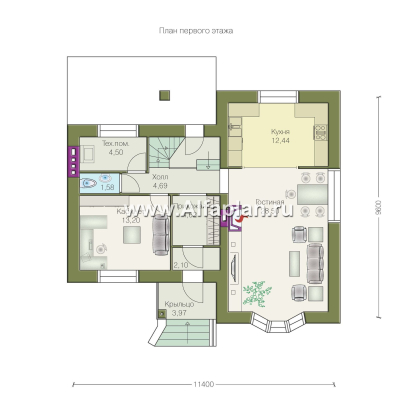

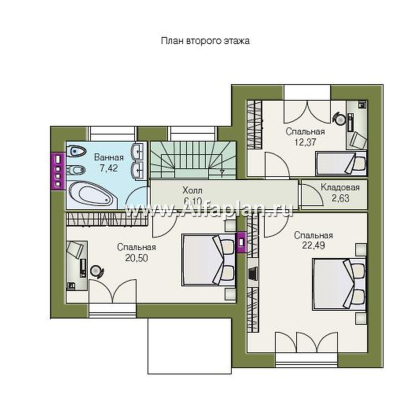

Вход в дом предваряет крытое крыльцо  с колонной.  С правой стороны от входа  главный  фасад  украшают окна  эркера первого этажа. В целом в  облике    лицевого фасада окна играют  основную функцию наружного декора и выполнено  это довольно изящно. Тамбур, прихожая и распределительный холл  занимают небольшое место в площади первого этажа. В прихожей находится только гардеробная. Из холла двери ведут в кабинет, рядом с которым располагаются санузел и техническое помещение, в котором разместилась котельная и прачечная. Тут же в холле расположена деревянная лестница на второй этаж  и ступеньки, ведущие   ко  второму   выходу  из  дома, идущему в сторону сада.  Центральным  помещением первого этажа является гостиная, объединенная с кухней и столовой в одно  пространство (кухня условно отделена небольшими перегородками).  Гостиная светлая и уютная, а наличие камина  дополняет  изысканность  ее интерьеру. На втором этаже три спальни, ванная комната и небольшая кладовая выходят в холл-коридор. Существует вариант проекта 92А со вторым светом вместо одной из спален. В проекте предложен вариант отделки фасадов, но окончательный выбор цвета и фактуры отделочных материалов осуществляется заказчиком в ходе строительства. Также в данном проекте имеется зеркальное изображение всего строения. Это значительно облегчит работу по выбору места для коттеджа на вашем участке, учитывая  его  освещенность  и удаленность от соседних построек.

Также не забывайте, что в нашем каталоге вы можете увидеть и прочие проекты коттеджей – это 450 интереснейших образцов.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Игорь из города Мурманск написал(а) 26.11.2016:

Все нравится в этом проекте,но отсутсвует ванная комната на первом этаже.Комнату уменьшать не хочется.Возможно со стороны помедения котельной сделать пристройку под котельную?Тогда помещение котельной можно использовать,как ванную комнату.

Добрый день, Игорь,

изменение, о котором Вы пишите реализовать возможно. За корректировку рабочей документации мы не возьмемся (готовые проекты продаются по принципу "как есть").
но при необходимости по Вашему заказу готовы разработать Паспорт на дом с учетом размещения тех.помещения в пристройке (т.е. отобразить это на планах, фасадах и разрезах дома). Строительный паспорт пригодится для решения вопросов согласования, а также будет ориентиром для строителей при реализации дома. Подробно о внесении изменений в Паспорт проекта см. http://www.alfaplan.ru/genplan/

Нина из города Комсомольск-на-Амуре написал(а) 15.11.2016:

Здравствуйте. Скажите, а можно в этом проекте поменять фундамент на ленточный?

Нина, добрый день,

если у вас на руках есть материалы инженерно-геологических изысканий, то Вы можете предварительно проверить, подходит ли для Ваших грунтов фундамент, примененный в проектной документации. Вам будет выслано официальное заключение нашего конструктора с рекомендациями на фирменном бланке. Стоимость заключения - 2000 руб. При необходимости Вы можете доверить устройство ленточного фундамента строителям или заказать разработку нам. Стоимость работы 25000 руб., срок - 10 раб. дней. Фундамент будет разрабатываться под Ваш участок (на основании Инженерной геологии, или если ее нет, на основании общих характеристик грунтов  вашего района).

Андрей из города Санкт Петербург написал(а) 24.11.2014:

Здравствуйте!Подскажите пожалуйста "пирог" подшивки по стропилам над вторым этажом?Чердак Холодный?Можно ли по нему ходить?спасибо.

Андрей, здравствуйте.
Чердак по проекту холодный. Он предусмотрен для обслуживания кровли. На чердак ведет лаз и выдвижная лестница. Подшивка позволят свободно ходить по чердаку.
