92A 3D

"Фантазия" - проект дома с компактным планом для небольшого участка

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
144.20128.2787.47
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)29000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

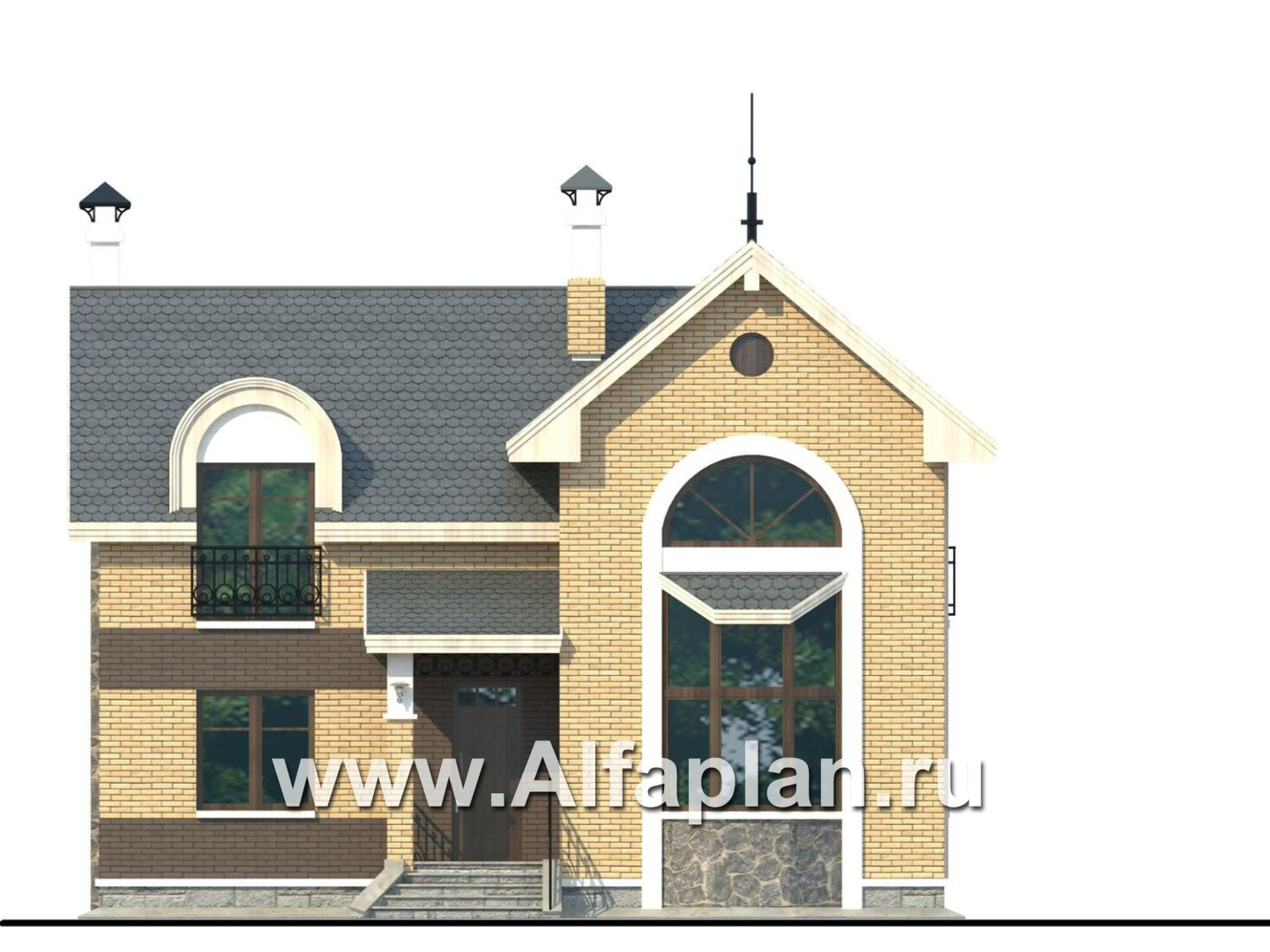

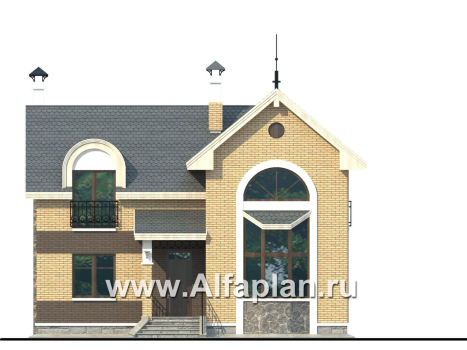

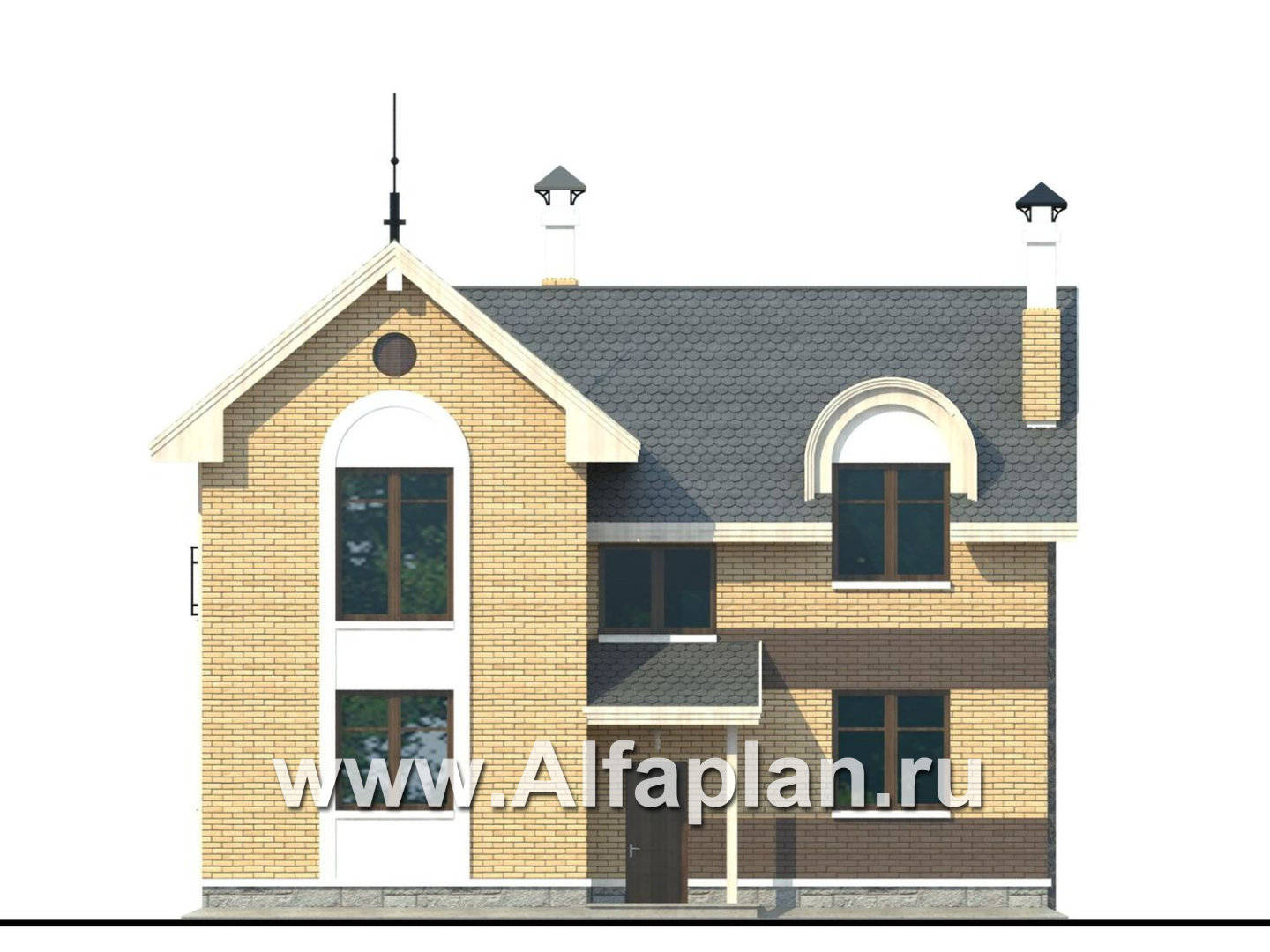

Вид спереди
Вид спереди

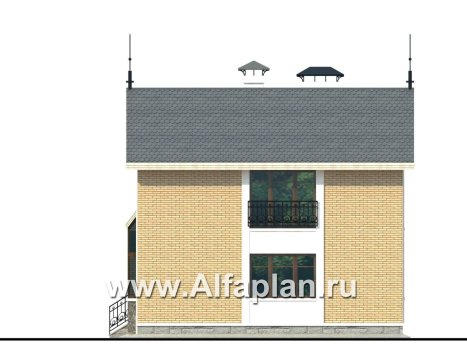

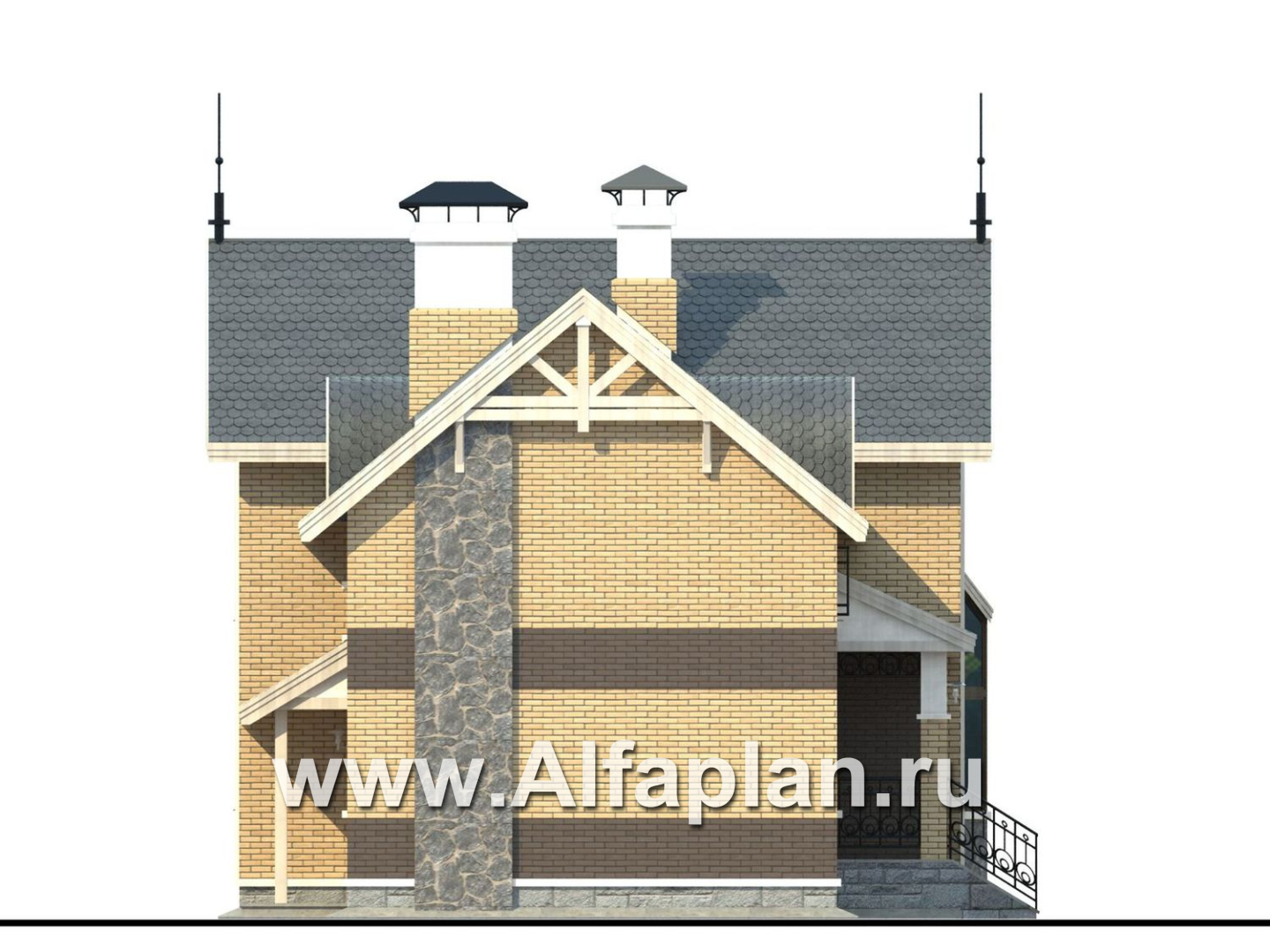

Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

27.1 + 14.1  м3
Тип наружных стенкирпич или газобетон ( альтернативно )

86.7/85.7  м3
Тип внутренних стенкирпич/газобетон

14.84/14.84  м3
Тип перекрытиймонолитные ж/б над первым этажом, подшивка по деревянным стропилам над вторым этажом

17.0  м3
Крышапо деревянным стропилам

Тип кровлибитумная черепица

234.5  м2
Наружная отделкаоблицовочный кирпич, штукатурка

228.2  м2
Наружная отделка цоколяискусственный камень

Габаритные размеры домабез крылец

11.5х10.3  м
Высота домаот уровня пола первого этажа

8.88  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.75  м
Высота мансардного скоса2.2 м

Мощность котлас бойлером горячей воды

40 кВт
Расчетная электр. нагрузкас учетом электроплиты

14.35 кВт
Утеплительминеральная вата

Показать описание

Проект этого небольшого  дома подойдет как для строительства за городом, так и  в черте города. Его компактный план не потребует большого участка, а  архитектурное  решение позволит вписать и в любую природную среду, и в сложившуюся застройку. Еще одной особенностью этого дома является возможность блокировки, т.к. один из его фасадов полностью глухой, что даст возможность получить постройку на две семьи. В предлагаемом готовом проекте небольшая площадь, рациональная планировка и при этом здесь созданы комфортные условия проживания. Этому способствует и полноценная высота второго этажа – 2.75 м, и жилая комната на первом этаже, и двусветная гостиная. В основании коттеджа заложена монолитная ж/б плита. Также по проекту возведение наружных стен предусматривает вариативное использование материалов. Согласно проектировке, для строительства наружных стен можно использовать как кирпич, так и газобетон. В этом отношении коттедж легко условно отнести в категорию «кирпичные и газобетонные дома».

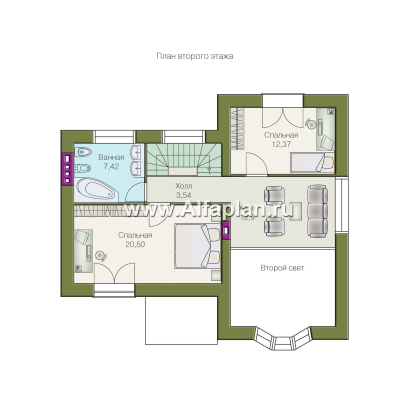

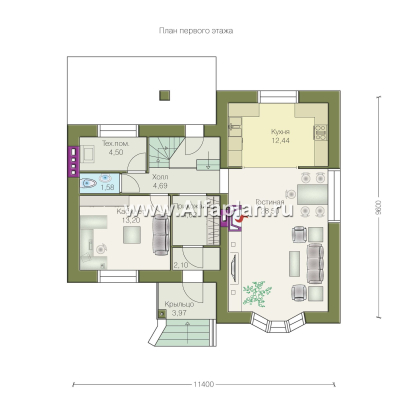

Вход в дом  предваряет  лестница с колонной и крытым крыльцом. Украшением главного фасада являются застекленный эркер первого этажа и арочное окно второго этажа над ним, а с левой  стороны от входа  изящно выполненное окно  с  французским балкончиком.  Входной блок включает  в себя  тамбур, прихожую и холл. В прихожей имеется небольшая гардеробная.  Из  распределительного  холла можно пройти в кабинет, который находится в левой части дома. В этой же части разместились санузел, техническое помещение, деревянная  лестница на второй этаж, а также второй  вход в дом. В техническом помещении находятся одновременно  котельная и прачечная. Основным помещением первого этажа является гостиная с камином и небольшим остекленным эркером. Гостиная  уютная и светлая. От кухни она отделена раздвижными перегородками. Кухня расположилась  окном в сад. На втором этаже предусмотрены две спальни, ванная комната и светлый холл-диванная, из которого открывается вид на гостиную. В проекте предложен вариант зеркального изображения коттеджа, а также  отделки фасадов, но окончательный выбор цвета и фактуры отделочных материалов осуществляется заказчиком в ходе строительства.

Если данный проект вас чем-то не устроил, помните, что в нашей базе вы найдете как вариации на него, так и проекты совершенно другой категории. Проекты домов в изобилии представлены в нашем каталоге – 450 образцов, и свой вариант вы найдете всегда.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Татьяна из города Санкт-Петербург написал(а) 26.01.2014:

Здравствуйте, интересует зеркальный проект, только хочется добавить эркер в районе столовой, примерно 2"2 (первый этаж) и, соответственно, выход на этот выступ с холла второго этажа.

Татьяна,здравствуйте.
Такой вариант возможен в проекте 92В, Мы можем в Паспорте проекта добавить эркер в зоне столовой, сделать его двусветным ( без перекрытия) в этой зоне , так что бы на столовую открывался вид из холла 2-го этажа.Такой вариант мы можем показать в Паспорте проекта, не затрагивая рабочую документацию. Корректировка стоит не дорого ( 10-12 тыс. рубл.) выполняется в течение 7-8 раб. дней.
Андрей из города Екатеринбург написал(а) 25.07.2012:

Здравствуйте! Проект очень понравился.. Подскажите, планируется проживание с тещей, которой нужно: кухня, пару небольших комнат и кухня с туалетом... Можно ли что то придумать? Возможен ли отдельный вход с одним крыльцом? Может есть какие нибудь другие похожие проекты?

Андрей, здравствуйте.
У нас есть готовый проект, который Вам может подойти. Проект 130А - рассчитан на проживание двух семей - большой с детьми и родителей или родителя, для которого предусмотрено все необходимое: кухня, ванная и пара комнат.
--

Игорь из города Пермь написал(а) 04.05.2012:

Проект нормальный, можно вместо второго света сделать комнату.

Игорь, здравствуйте.
Такой вариант уже есть -92В - вместо второго света помещение. Посмотрите, пожалуйста, этот проект на сайте.
