83A 3D

"Лидер" - рациональный проект дома с навесом для машины

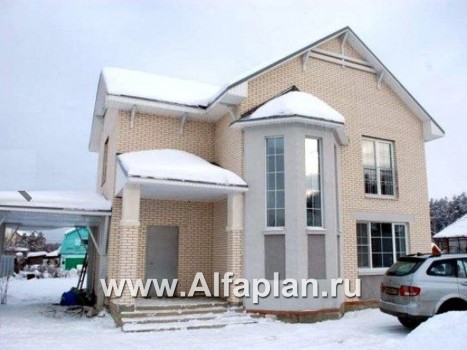

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
140.70131.01102.84
Площадь гаража - навеса, м2
23.1 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)34000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - ленточный монолитный глубиной заложения 1,5м5000

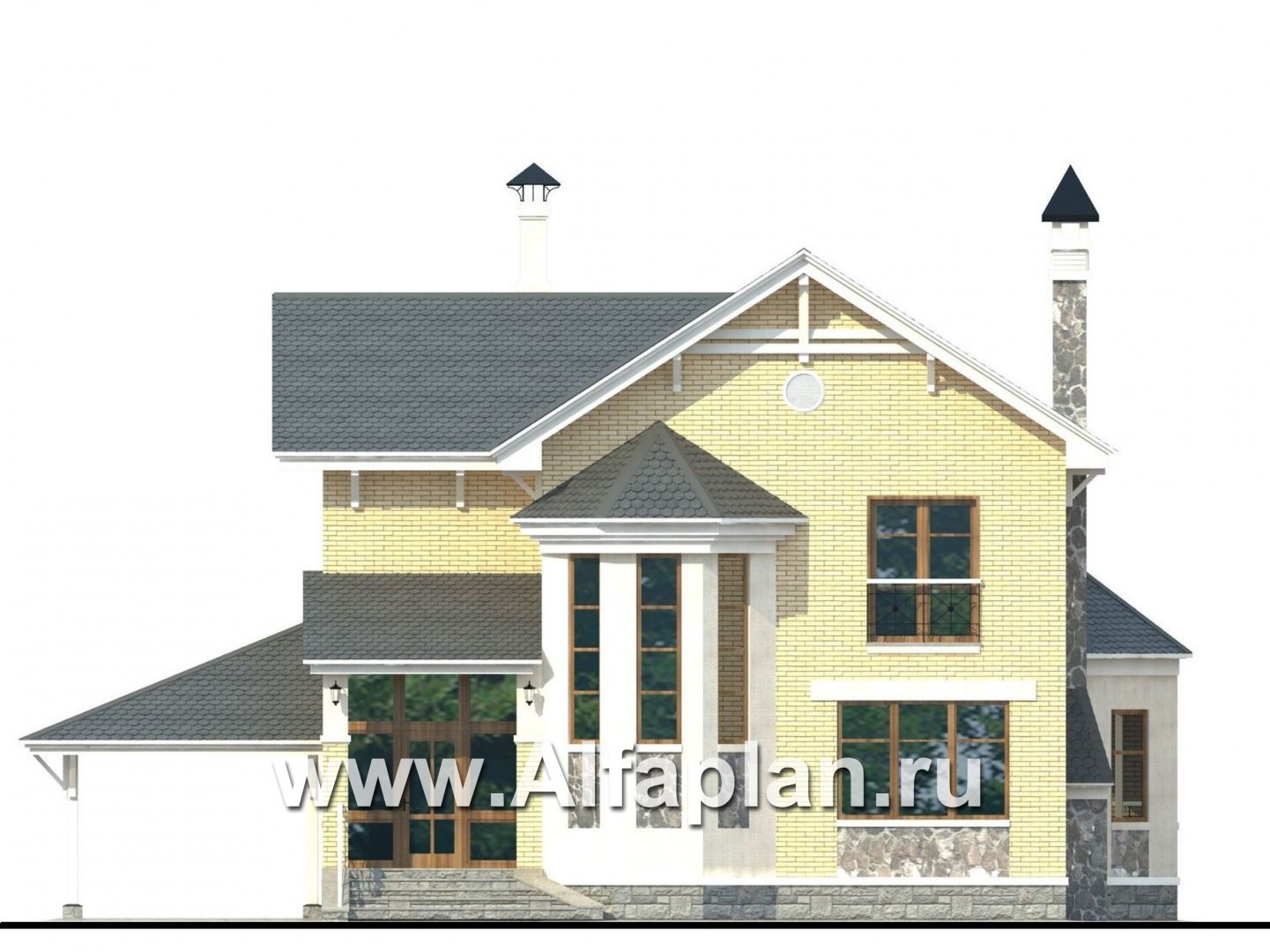

Вид спереди
Вид спереди

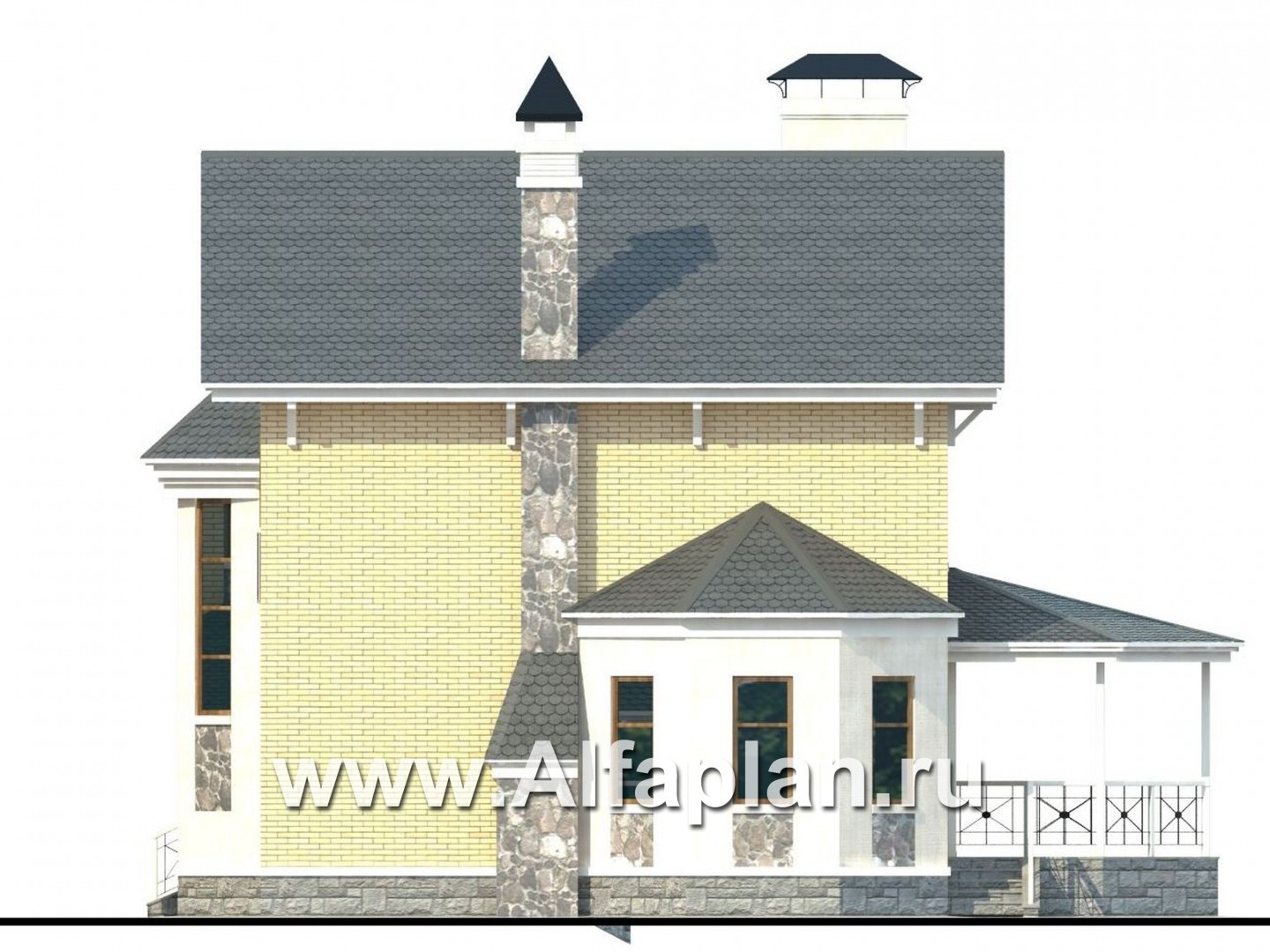

Вид справа
Вид справа

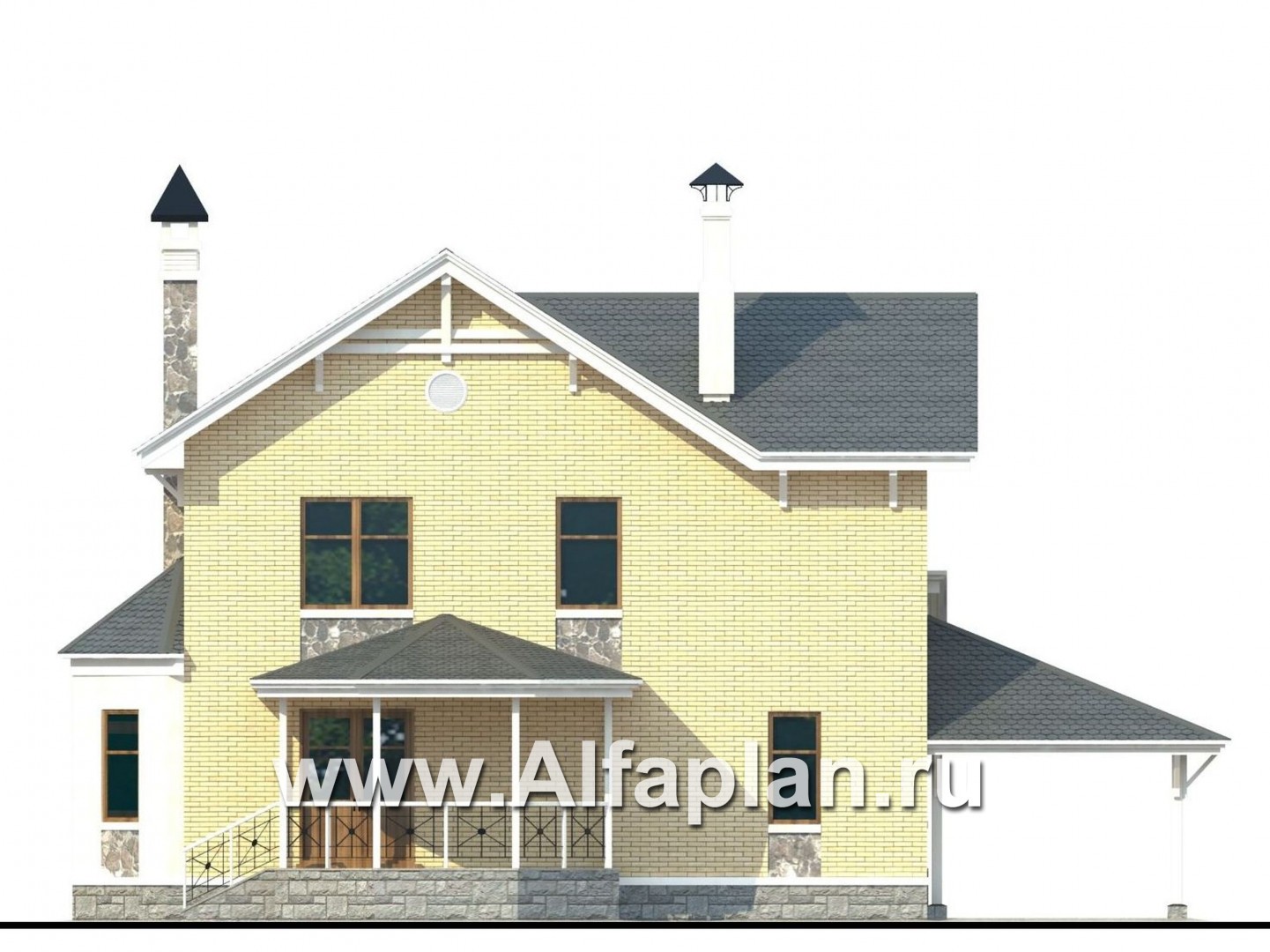

Вид сзади
Вид сзади

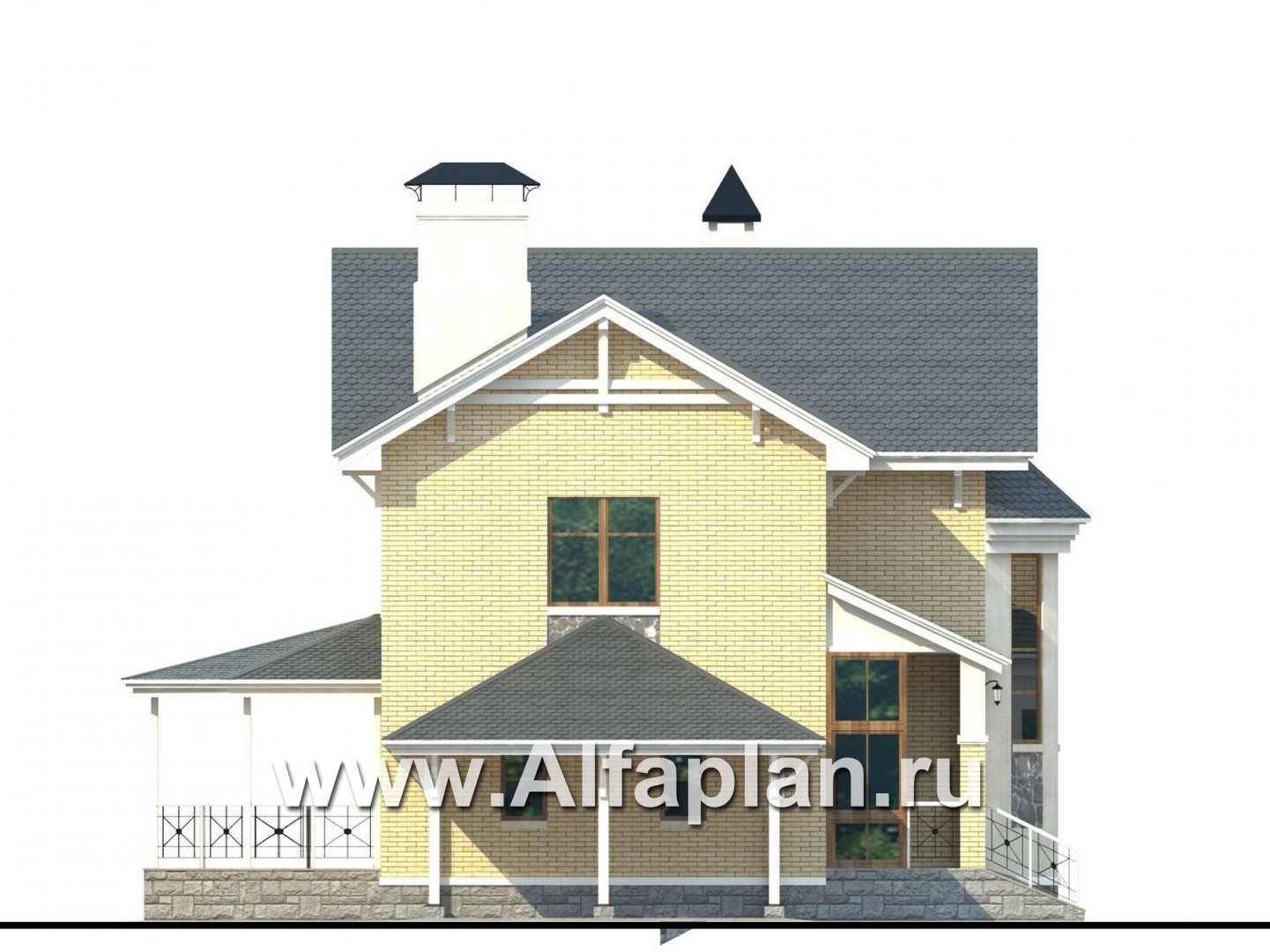

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

28.6  м3
Тип наружных стенкирпич или газобетон ( альтернативно )

91.8/90.6  м3
Тип внутренних стенкирпич/газобетон

10.8/10.6  м3
Тип перекрытиймонолитные ж/б над первым и вторым этажами

13.6 + 13.3  м3
Крышастропильная конструкция

Тип кровлибитумная черепица

223.9  м2
Наружная отделкаоблицовочный кирпич, штукатурка

221.5  м2
Наружная отделка цоколяискусственный камень

Габаритные размеры домабез навеса и террасы

12.8 Х 10.3  м
Высота домаот пола первого этажа

9.35  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.75  м
Высота мансардного скосанет

Мощность котлас бойлером горячей воды

40 квт
Расчетная электр. нагрузкас учетом электроплиты

14.3
Утеплительминеральная вата


Представляем  современный двухэтажный коттедж. Этот проект дома отличает рациональный подход, как к планировке, так и к конструктивному решению всего строения. Облик дома прекрасно впишется  в городскую черту, а также в загородную зону. Для облегчения  работы по выбору места  под строение на участке, с учетом его расположения, проектом предусмотрено зеркальное изображение объекта. Заложенные проектом монолитные перекрытия и фундамент избавят от тяжелой техники на стройплощадке, а монолитное основание к тому же позволит строить этот дом и на сложных грунтах. По проекту возведение наружных стен коттеджа также предусматривает альтернативу. Для этой цели можно брать два материала: кирпич и газобетонные блоки. Так что в этом отношении коттедж вхож в группу «проекты домов из газобетона и кирпича». Гараж в проекте  заменен навесом, традиционная веранда - крытой террасой. Материалы для наружных работ выбраны традиционные,  сочетание тонов отделки  спокойное, приглушенных оттенков.

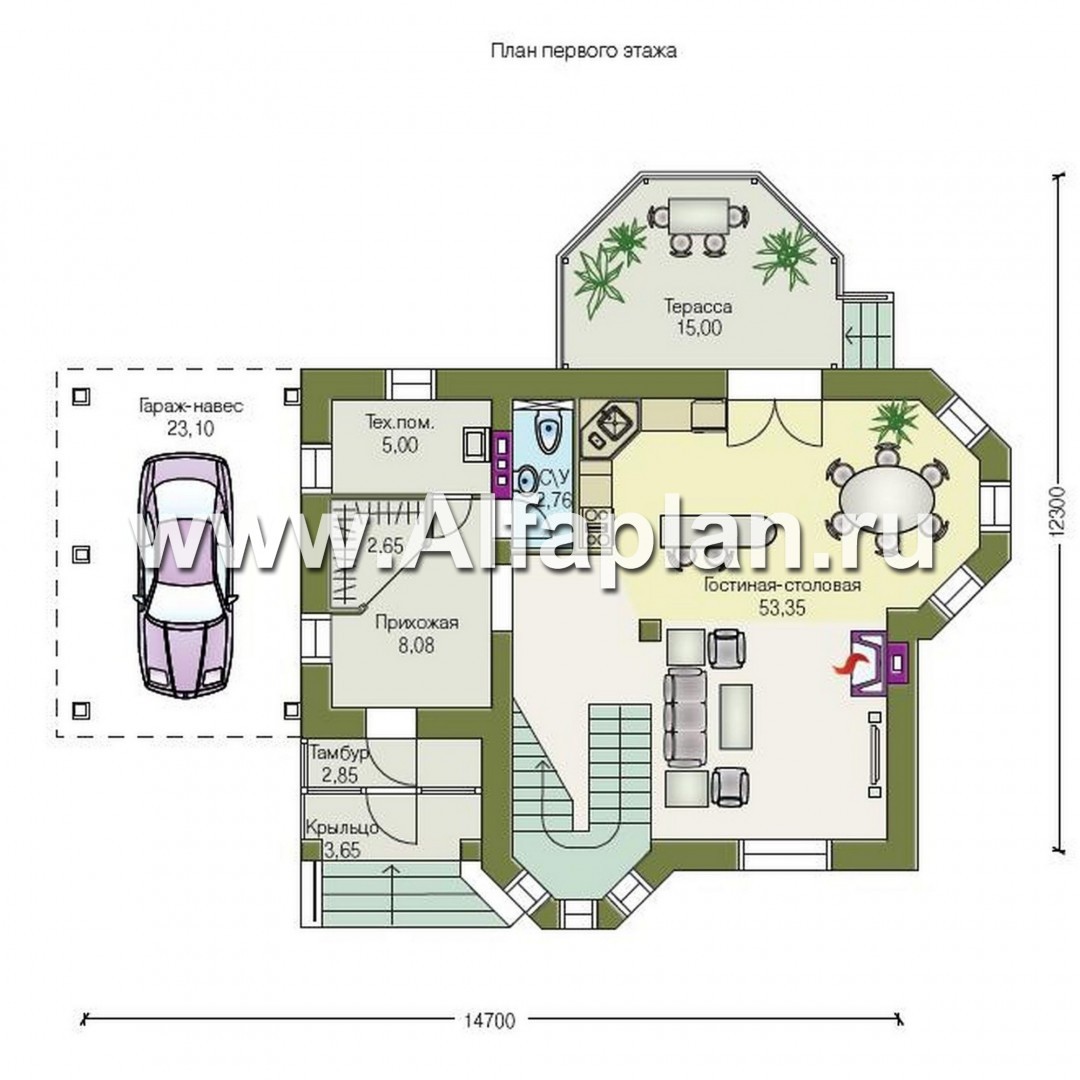

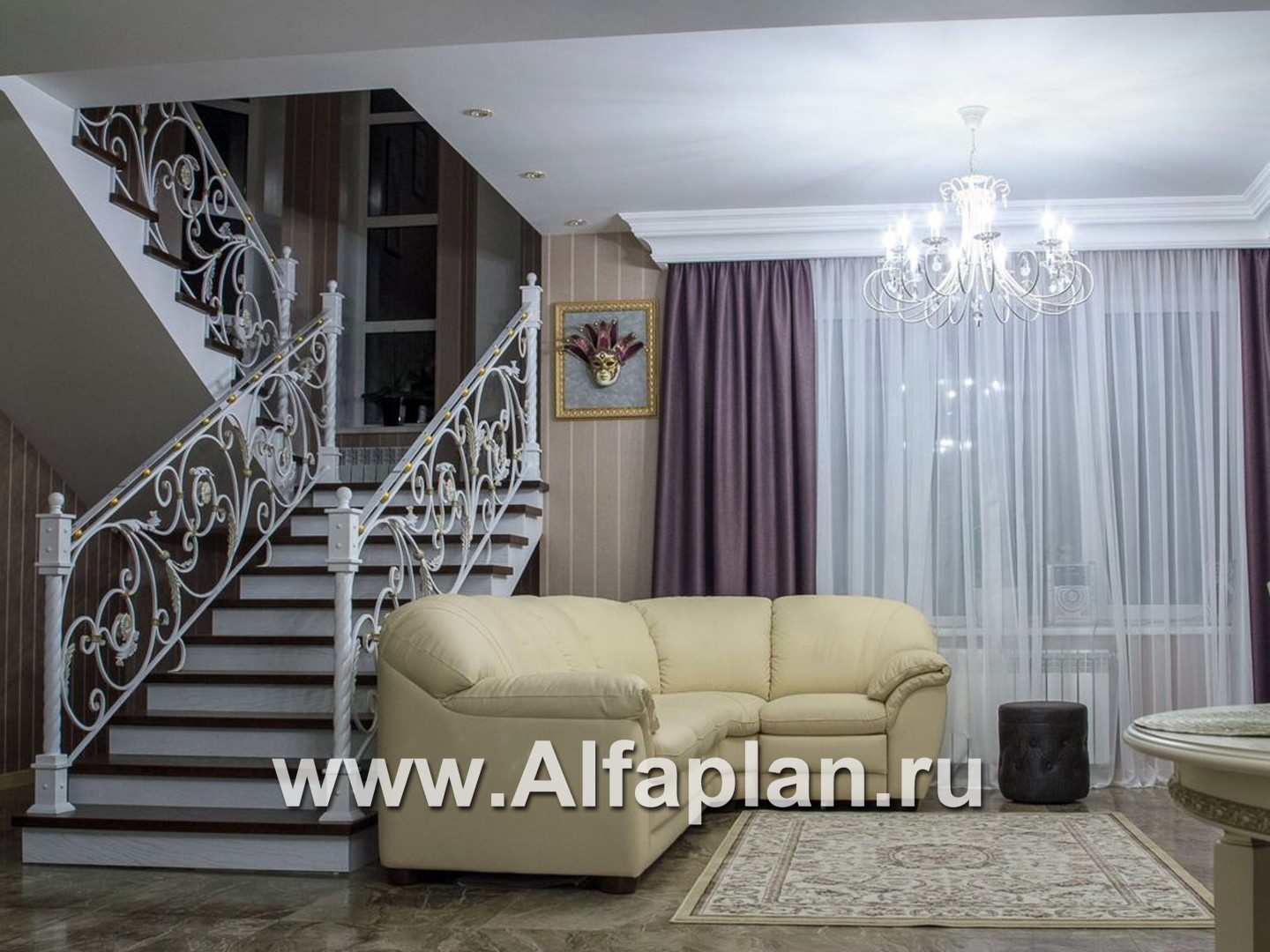

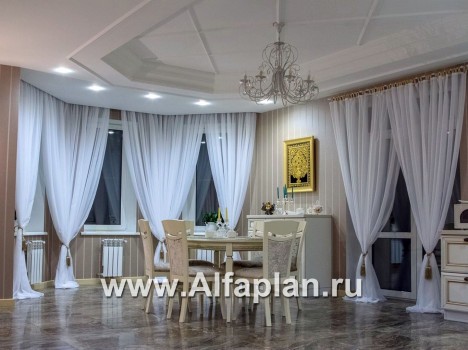

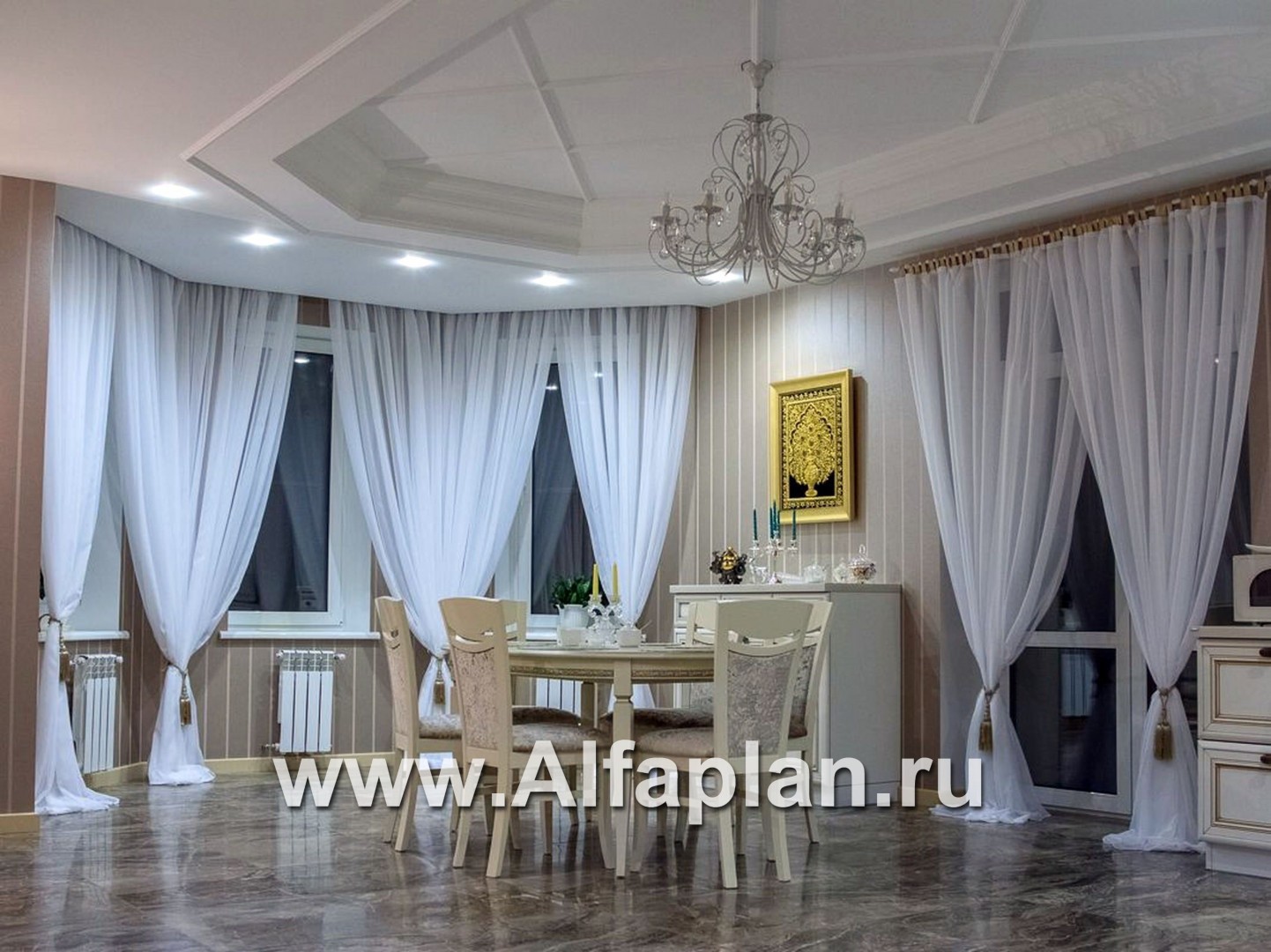

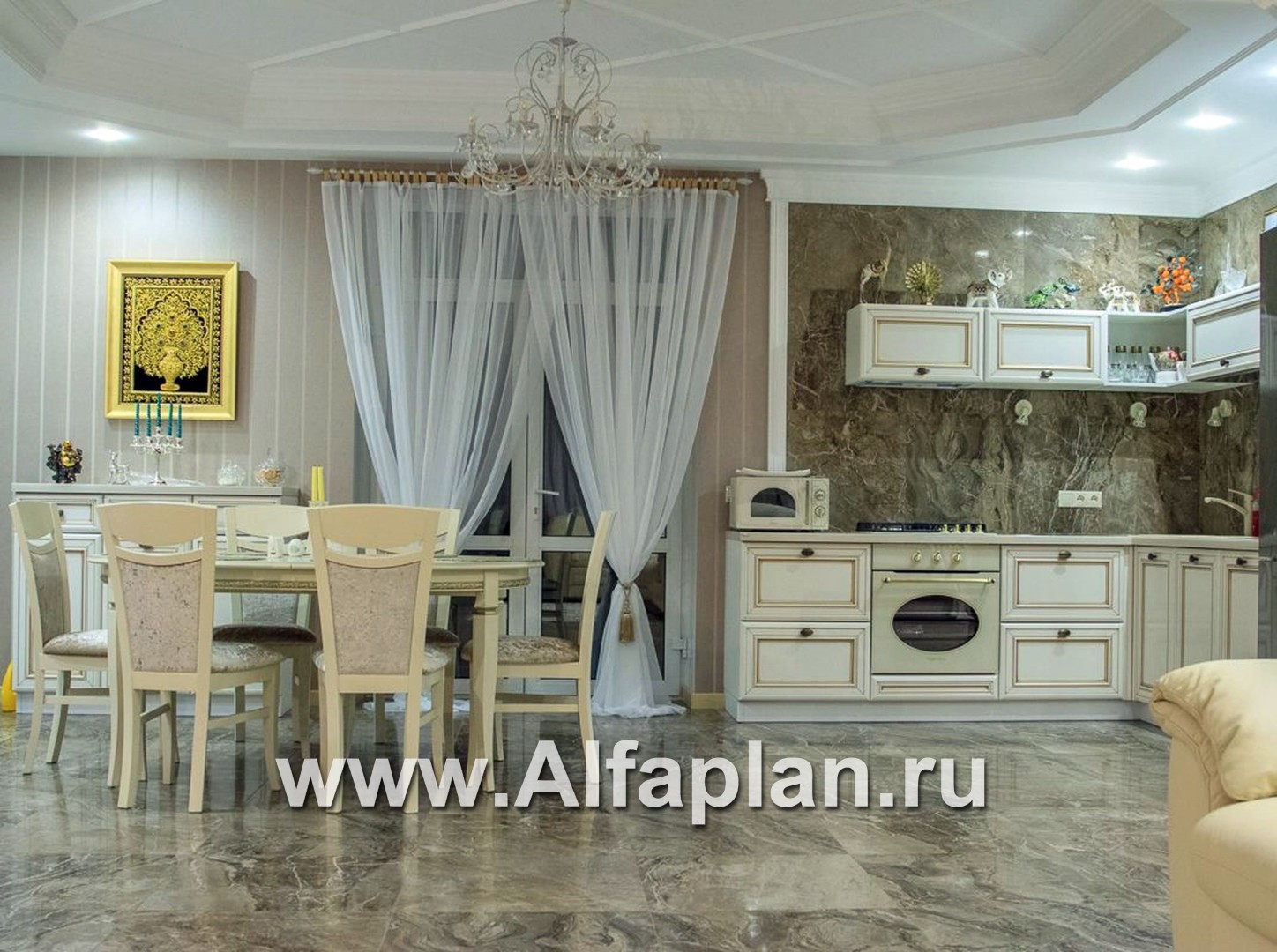

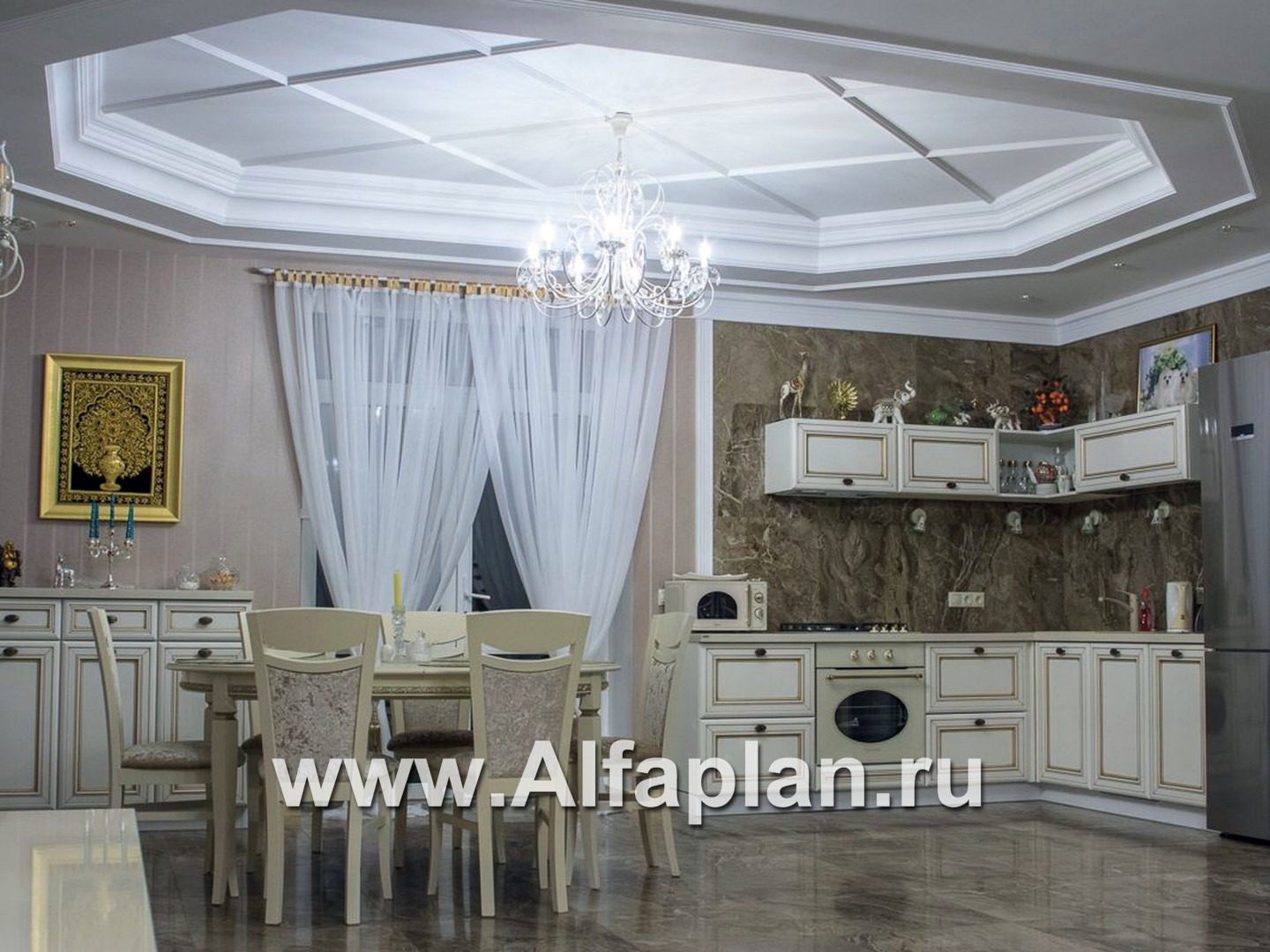

На первом этаже, благодаря отсутствию коридоров и холлов, удалось получить прекрасное гостевое пространство. Оно объединило гостиную, кухню, столовую и холл с лестницей. В результате получилось очень интересное помещение, обогащенное двумя эркерами, отчего пространство первого этажа  не только светлое, но и уютное. Уют помещению добавляет наличие камина.  Эркер лестницы двусветный. Это придает  изыск интерьеру, а также  формирует облик дома снаружи. В прихожей нашлось место для удобной гардеробной. Рядом находится техническое помещение, в котором  разместились котельная и прачечная. На втором этаже расположены три спальни и ванная комната. Этажи по проекту имеют полноценную высоту, первый - 3.0 м., второй - 2.85 м., без скосов и уклонов потолка. Без учета террасы и навеса для машины габариты дома 13 х10 м., что позволит вписать его в очень небольшой по площади участок. Этот готовый проект разработан с учетом реалий сегодняшнего дня, он сочетает в себе рациональность, необходимый уровень комфорта и имеет  по-европейски  сдержанный облик.

83А – не последний проект подобного дизайна и планировки. Если, ознакомившись в деталях с этим домом, вы поняли, что он вам не походит, не забывайте, что в нашем каталоге вас ждут прочие проекты коттеджей. Среди 450 штук других домов вы обязательно отыщите и проект, схожий с 83А, и сможете выбрать среди множества проектов абсолютно другого плана.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Мария из города Подольск написал(а) 10.06.2016:

Добрый день, возможно ли добавить цокольный этаж? Сколько будет стоить?

Добрый день, Мария,

Готовый Рабочий комплект этого проекта с цокольным этажом, к сожалению, не разработан, и за переработку проекта с добавлением цокольного этажа мы сейчас не возьмемся.

Можем предложить выполнить для Вас вариант с цоколем в объеме ПАСПОРТА проекта (без корректировки строительной рабочей документации), что подразумевает отображение цокольного этажа на планах, фасадах, разрезах дома и пояснительной записке. К такому Паспорту будут приложены типовые конструктивные узлы по выполнению цоколя (сечения, схема армирования, спецификации), на основании которых строители по месту реализуют цокольный этаж. В качестве альтернативы рекомендуем Вам также рассмотреть варианты аналогичных проектов с готовым цоколем: 102АС, 30АС.

Александр из города Нижний Новгород написал(а) 05.02.2014:
Здравствуйте. Скажите пожалуйста, если лестница такая большая, то сколько на сколько получаются комнаты второго этажа? Благодарю за ответ.
Александр из города Нижний Новгород написал(а) 03.02.2014:

Здравствуйте. Я задавал вопрос по поводу эркеров, но неправильно указал почту. Ответьте пожалуйста: размер эркера в гостиной(ширина, глубина, высота), размер лестницы (длина и ширина пролета), и размер эркера в столовой??? Благодарю за ответ.

Александр, здравствуйте.

Внутренний размер эркера 3.8 х 1.5 м., ширина эркера лестницы - 2.5 м.( ширина лестницы),, 2.45 м - лестница выступает от стены.
