193A

"Северная корона" - двуxэтажный коттедж с элементами стиля модерн

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
192.80177.47101.47
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)39000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000



Вид спереди
Вид спереди
Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

42.3 (толщиной 250 мм)  м3
Тип наружных стенгазобетон или кирпич (альтернативно)

125.1/126.7  м3
Тип внутренних стенгазобетон или кирпич (альтернативно)

13.9/14.1  м3
Тип перекрытиймонолитные ж/б над 1-ым эт, по деревянным балкам над 2-ым.

15.8  м3
Крышастропильная конструкция

Тип кровлибитумная черепица

223.9  м2
Наружная отделкалицевой кирпич

316.1  м2
Наружная отделка цоколяоблицовочный камень

Высота домаот пола 1-го этажа

9.20  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Мощность котлас бойлером горячей воды

40.0 квт
Расчетная электр. нагрузкас учетом электроплиты

17.9 ква
Утеплительминеральная вата


Стиль модерн в архитектуре у многих ассоциируется с причудливостью, необычностью форм, с неожиданными колористическими решениями. Впрочем, модернистские нотки могут выступать лишь в качестве небольшого вкрапления, интересного нюанса, и проект коттеджа «Северная корона» – пример такой трактовки.

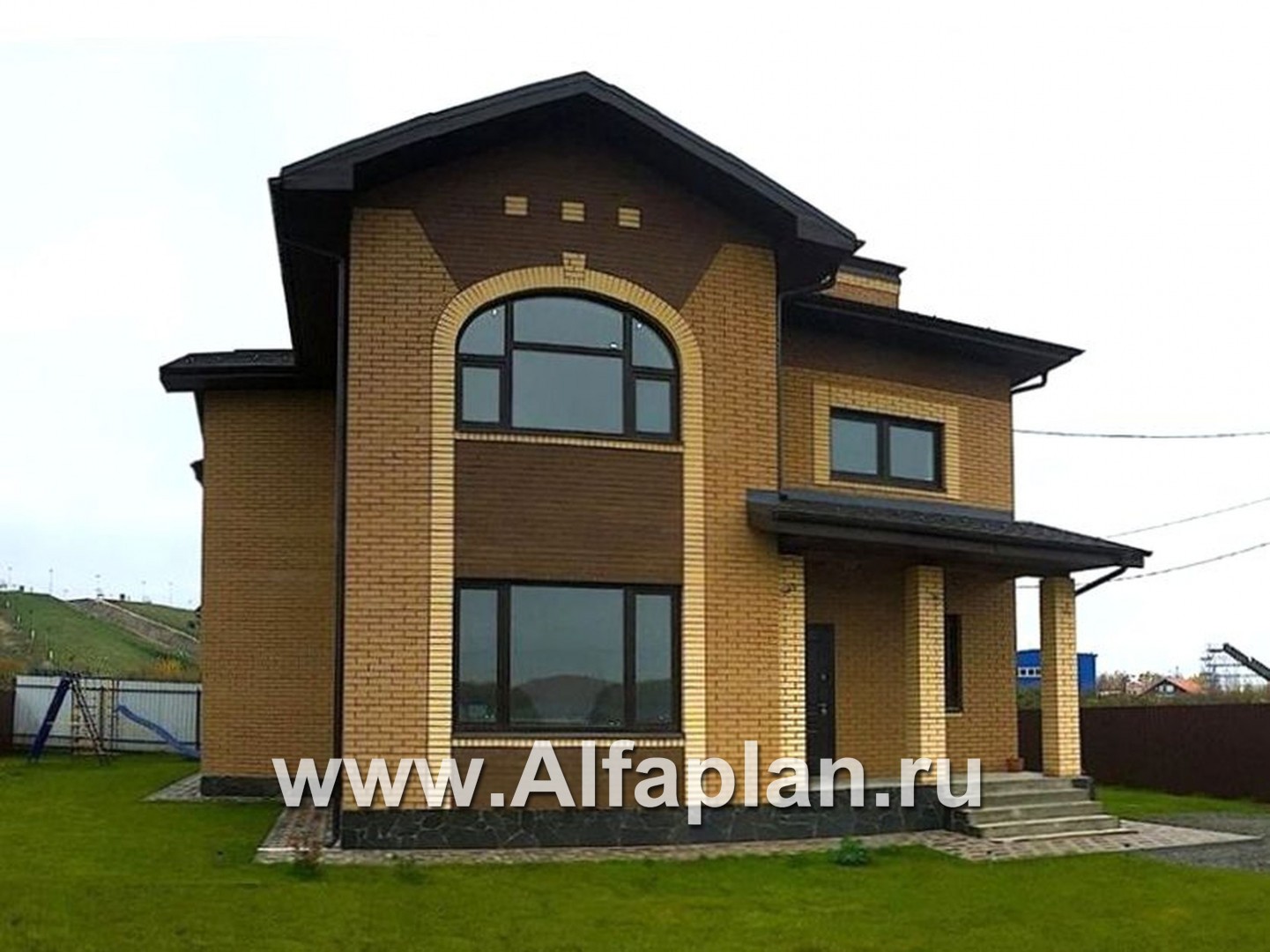

Этот дом из газобетона (кирпича) не выглядит как постройка в стиле модерн: строгость очертаний, лаконичность цветового оформления и особенно центральный вход, оформленный в виде портика с колоннадой, наводят на мысли о классическом стиле. То же самое можно сказать об элегантном арочном окне с имитацией замкового камня, украшающем высокий эркер на главном фасаде.

Ну, а что же стиль модерн? Его влияние выразилось в главенстве асимметрии – она прослеживается как в очертаниях фасада, так и в геометрии сложной многоярусной кровли, оформленной битумной черепицей. Еще одна дань модернистской тенденции – огромные панорамные окна и кованые лестничные ограждения с характерным растительным орнаментом: тема природы исключительно популярна у последователей модернизма.

Левое крыло первого этажа этого кирпичного (газобетонного) дома отдано под гостевую зону. Она представлена просторной прямоугольной гостиной, частично расположенной в двухсветном пространстве, а также примыкающей к ней кухней-столовой. При желании эти два помещения можно объединить в студию. Гостевое пространство расширено за счет террасы, оборудованной собственным выходом во двор.

Правое крыло, согласно проекту кирпичного (газобетонного) дома, частично отдано под служебные помещения. Это тамбур с прихожей, а также хозблок, оборудованный собственным выходом. Кроме прочего, здесь расположен холл с лестницей на второй этаж, частично расположенной в остекленном эркере. Холл отделяет группу помещений хозяйственного назначения от приватной зоны – изолированной спальни.

Второй этаж коттеджа целиком отдан под помещения приватной группы: это три спальни, одна из которых оборудована собственной ванной комнатой. Проектом дома из кирпича (газобетона) также предусмотрен общий санузел. Все помещения сгруппированы вокруг вытянутого прямоугольного холла со вторым светом.

Существует вариант коттеджа с пристроенным теплым гаражом – проект 193B.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Максим из города Новосибирск написал(а) 30.08.2016:

Понравился ваш проект "Северная корона" но нельзя ли внести изменения в этот проект. Дело в том что нет возможности обеспечить противопожарные расстояния до соседних домов. Требуется уменьшить ширину на 2 метра. Можно ли убрать боковое крыльцо в тех помещение и убрать боковой выступ, где расположена межэтажная лестница. А также перенести стену с противоположной стороны немного уменьшив гостиную и спальню 2 этажа (16 кв.м)

Максим, добрый день,

Убрать боковое крыльцо можно. Согласно нормам из тех.помещения должен быть организован отдельный выход наружу + окно. Возможно следующее решение: на месте выхода сделать окно, а выход их тех.помещения сделать на крыльцо. На демонстрационном плане сайта допущена неточность в обозначении повотора лестницы (в проекте лестница, если стоять к ней лицом, идет слева направо). Эркер, в котором находится межэтажная лестница, выступает на 1,05м. Ширина холла по проекту (площадью 4,69м2) 1,98м.
Внести желаемое изменение возможно, но при этом придется изменить конструкцию и наклон лестницы (т.к. в противном случае холл станет узким, и лестница перекроет входы в спальню и в душевую 2го этажа). С большой долей вероятности, лестница станет менее комфортной. Пожелания по переносу стены возможно реализовать силами строителей. Внесение изменений в рабочую документацию готовых проектов не предусмотрено, но при необходимости архитектор может отразить изменения в объеме паспорта проекта (т.е. на планах, разрезах и фасадах дома).
Фотографии домов, построенных по этому проекту, Вы найдете в фотогалерее на сайте и в нашей группе Вконтакте.

Инна из города Москва написал(а) 20.05.2014:

Здравствуйте! У вас такие хорошие проекты, но все с монолитной плитой! Почему не ленточный?

Здравствуйте, Инна!

В большинстве проектов в качестве фундамента используется монолитная плита, т.к. это, практически, универсальный фундамент, подходящий для большинства грунтов. Если ваши грунтовые условия требуют ленточного фундамента, то его разработка возможна.

Вадим из города Подольск МО написал(а) 28.04.2014:

Добрый день. Рассматриваем данный проект (193 А зеркальный ). Смущает отсутствие вентиляционных каналов в 2-х спальнях, а особенно на кухне. С уважением. Вадим.

Вадим, здравствуйте.
На кухне приедусмотрена вытяжка schidel - это экономичный вариант, не требующей массивной кирпичной кладки каналов. На кровлю выходит тоненькая трубочка. Вытяжка расположена в правом нижнем углу кухни. В спальных комнатах вытяжка не предусмотрена, при необходимости можно выполнить кондиционирование помещений, привлекая местные специализированные организации.
