106A 3D"Вектор" - загородный коттедж с большими окнами

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
189.40175.2195.65
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)41200
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование7000
Паспорт проекта3500
Дополнительная копия проекта5000
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб.56700
54200
При одновременном заказе вместе с Полным комплектом дома — скидка 40% на проект бани/гаража/беседки.
Вместе с этим проектом заказывают:

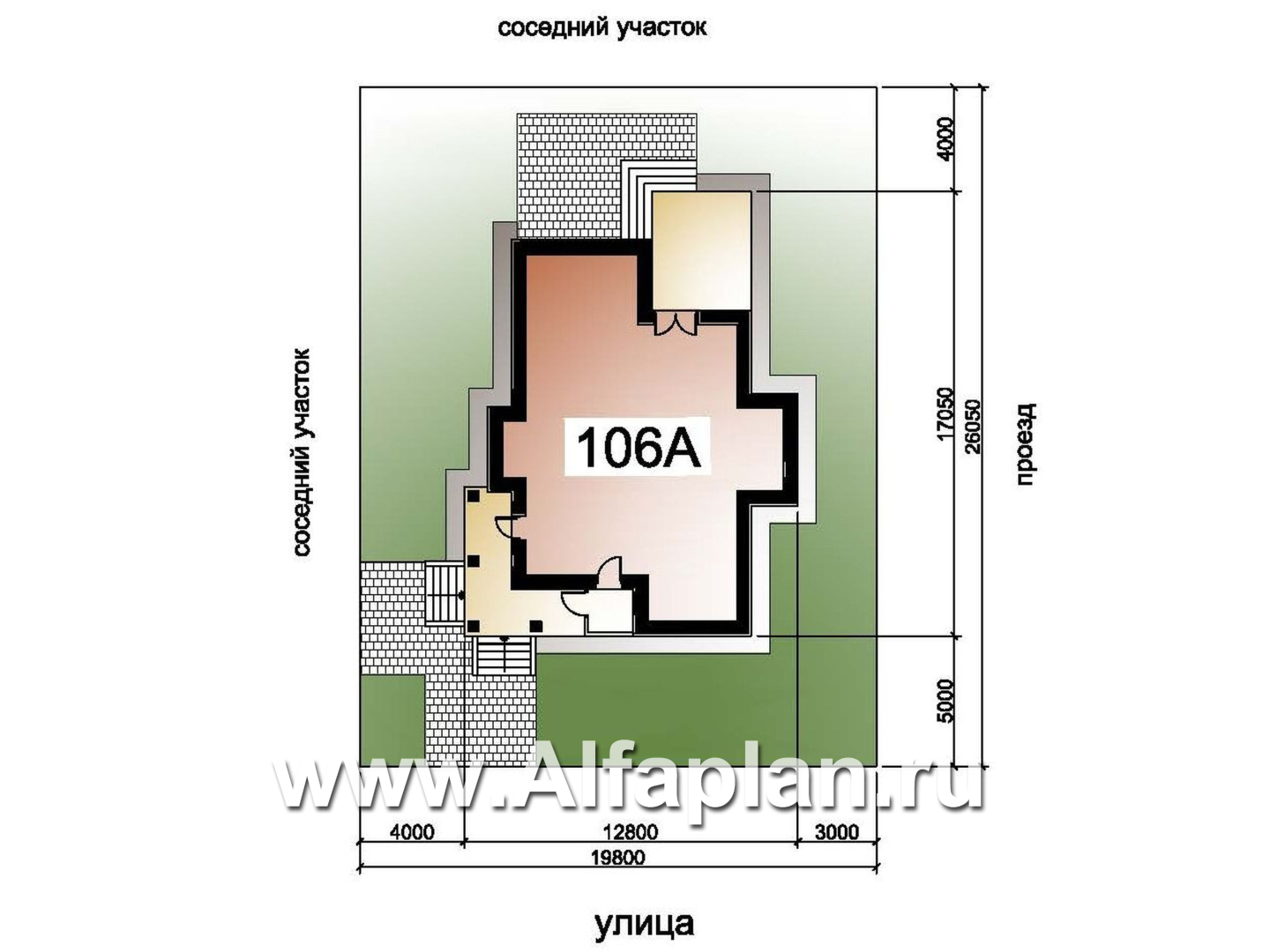

— проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше
Вариант фундамента - ленточный монолитный глубиной заложения 2,0м5000
Вариант фундамента - ленточный монолитный глубиной заложения 1,5м5000
Вариант перекрытий - из сборных Ж/б плит над всеми этажами5000

4.32030

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

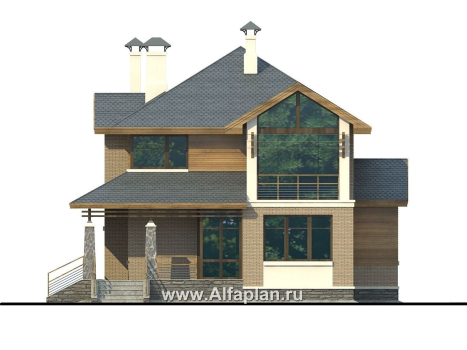

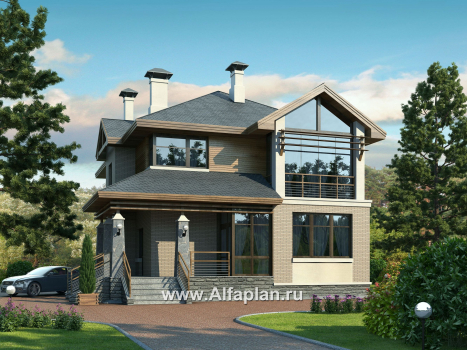

Вид спереди
Вид спереди

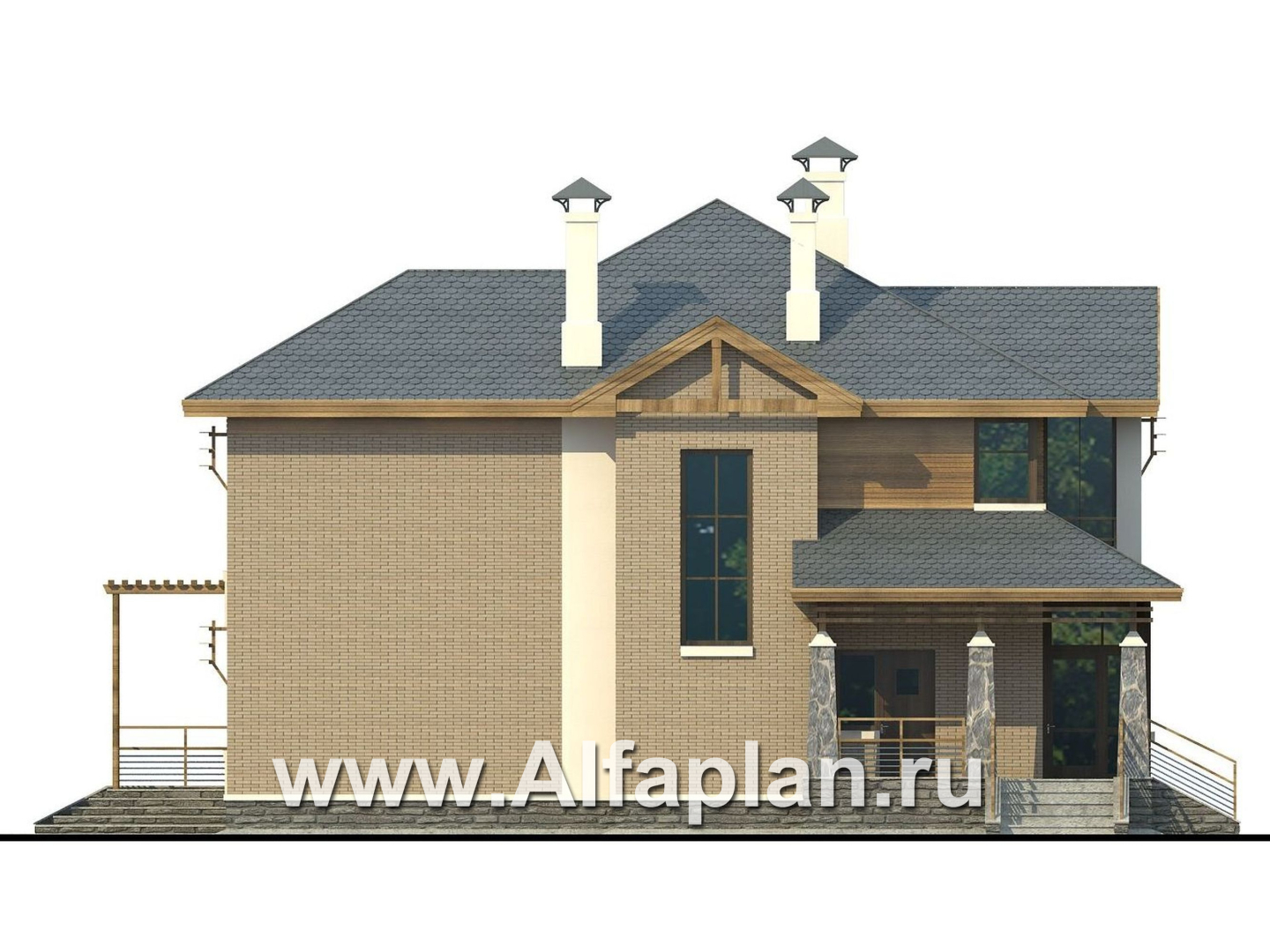

Вид справа
Вид справа
Вид сзади
Вид сзади

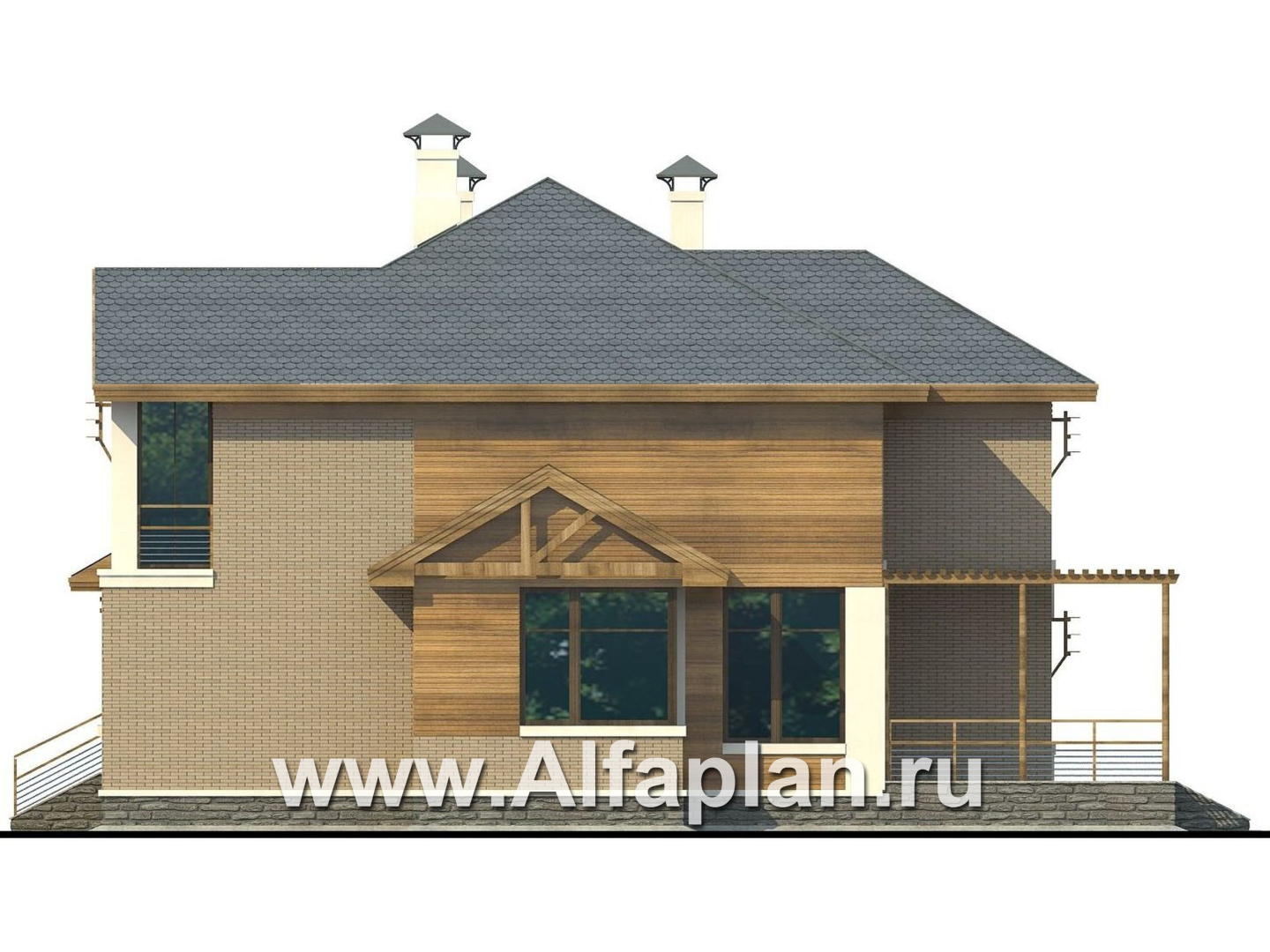

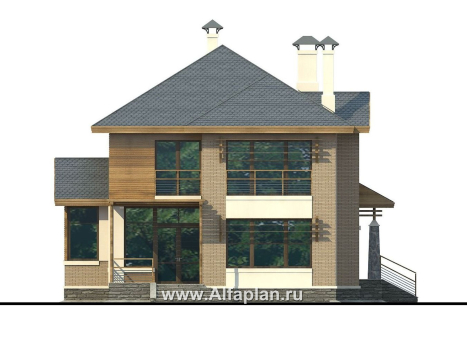

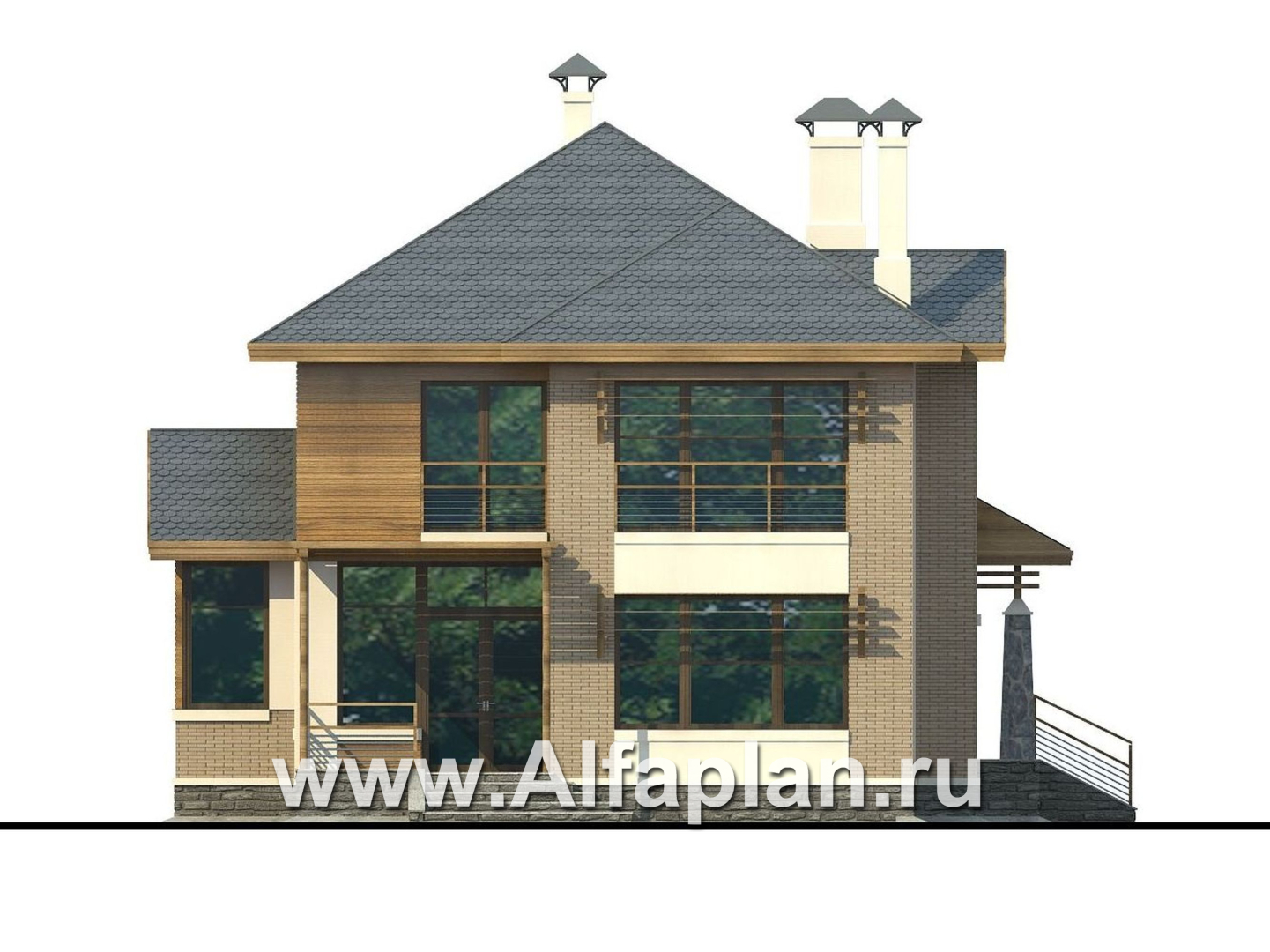

Вид слева
Вид слева

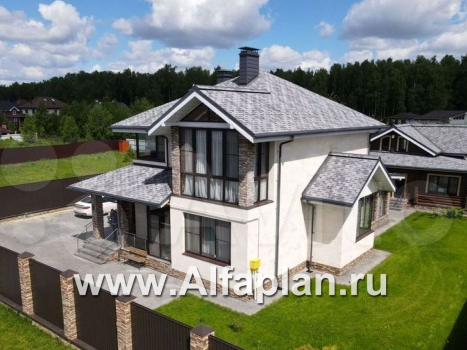

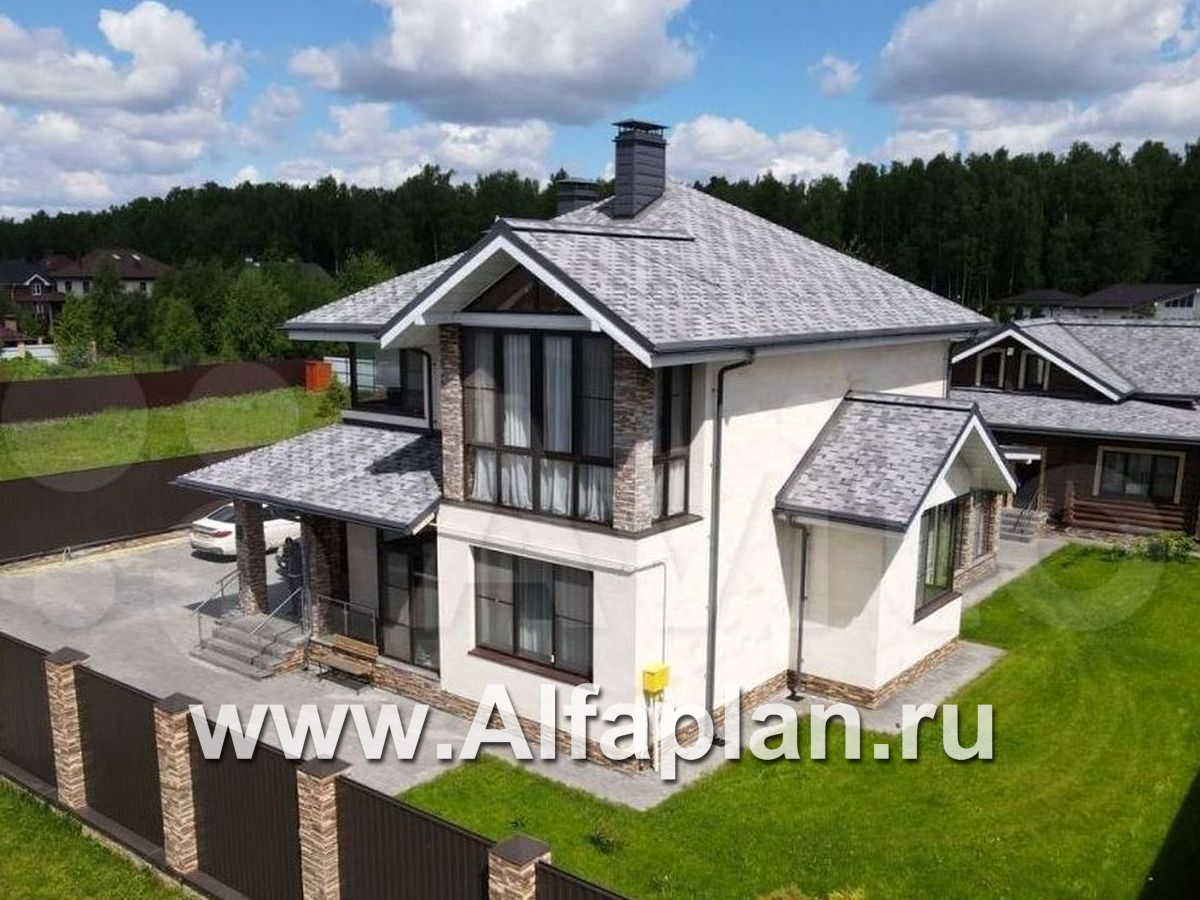

Дополнительное изображение 1 (прямой)

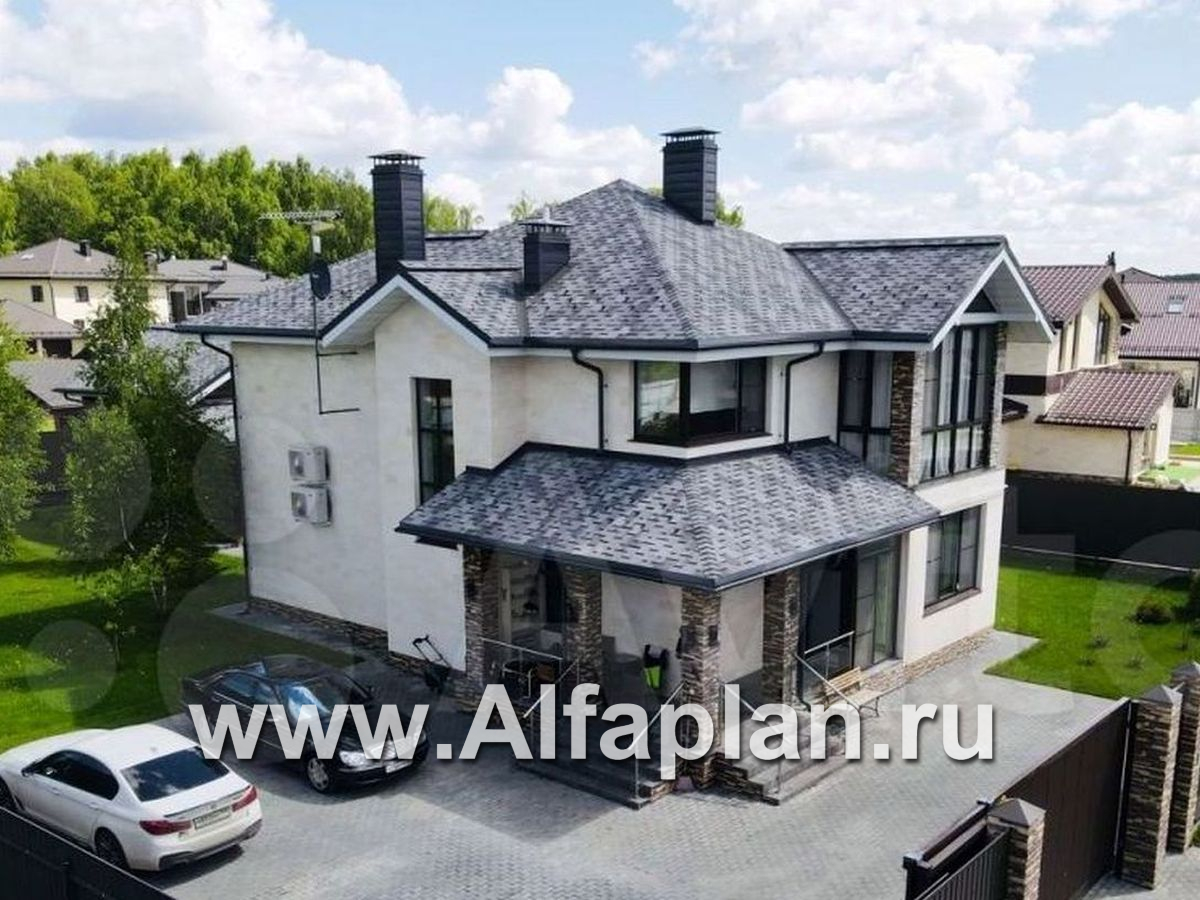

Дополнительное изображение 2 (прямой)

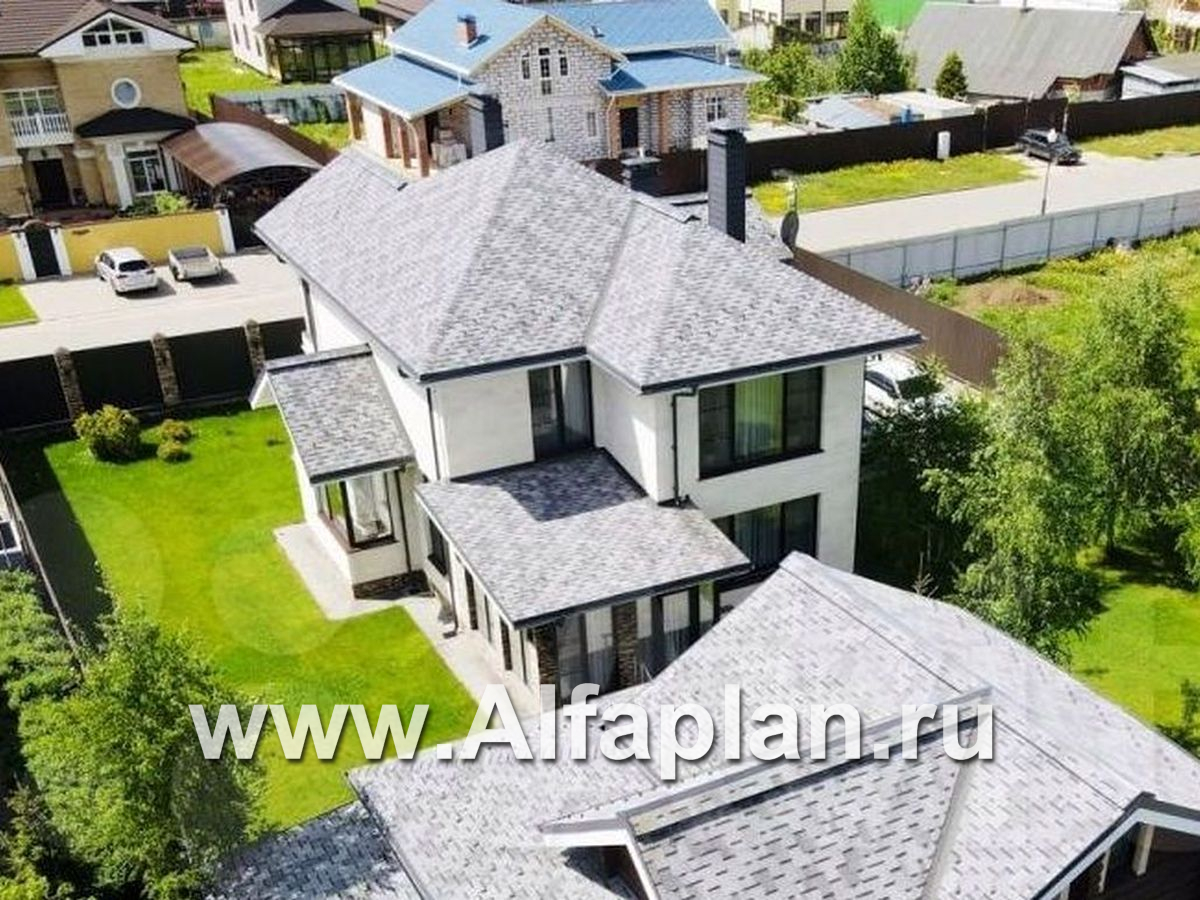

Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)

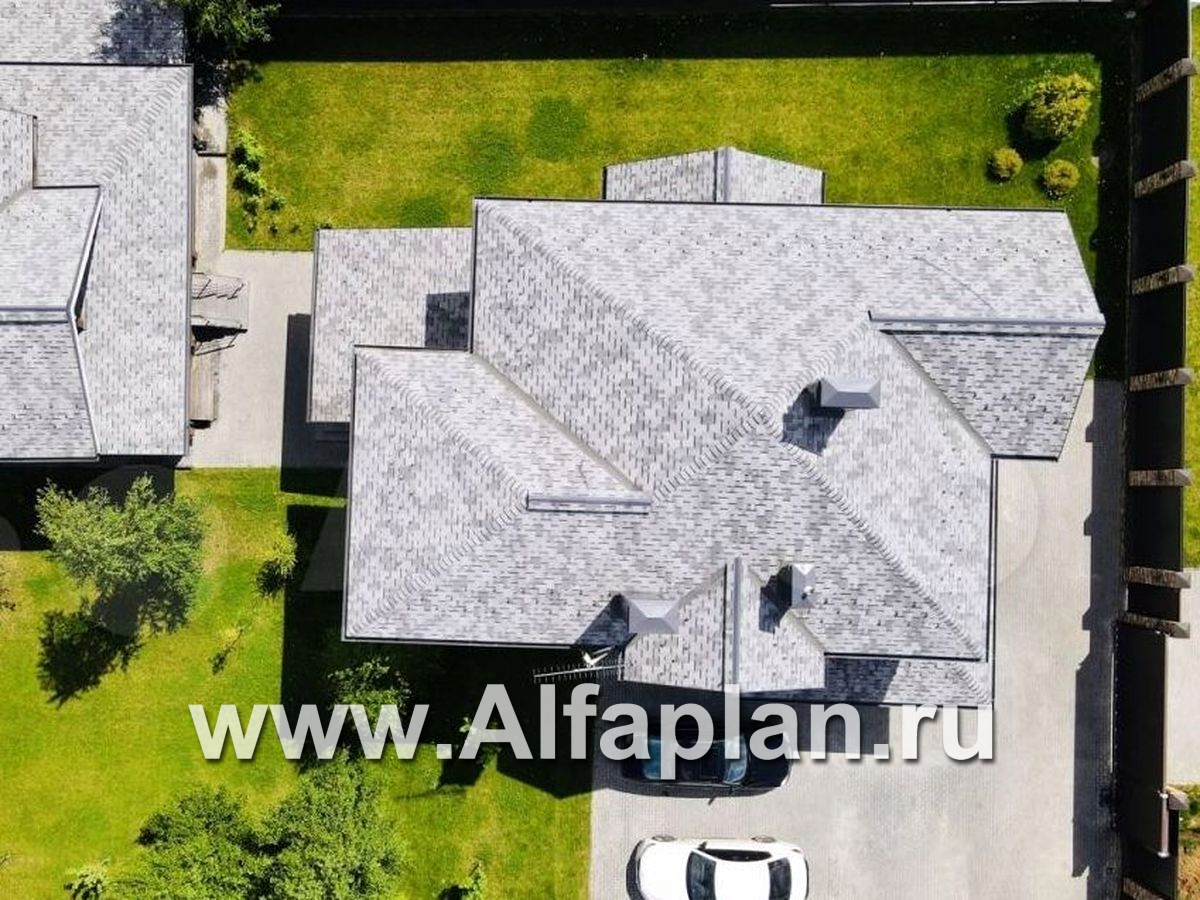

Дополнительное изображение 5 (прямой)
Характеристики
Тип фундаментамонолитный ж\б
45.7  м3
Тип наружных стенгазобетон или кирпич (альтернативно)
106.7/105.3  м3
Тип внутренних стенкирпич/газобетон
7.0/6.8  м3
Тип перекрытиймонолитные ж/б
Тип кровлибитумная черепица
225.6  м2
Наружная отделкалицевой кирпич, штукатурка, дер. вагонка
196.8/26.5/52.0  м2
Наружная отделка цоколяоблицовочный камень
Габаритные размеры домабез крылец
11.7х15.2  м
Высота домаот уровня пола первого этажа
9.5  м
Высота 1-го этажаот пола до потолка
3.0  м
Высота 2-го этажаот пола до потолка
2.95  м
Мощность котлас бойлером горячей воды
45 кВт
Расчетная электр. нагрузкас учетом электроплиты
17.3 кВт
Утеплительминеральная вата
Окнаиз ПВХ профилей

Современный двухэтажный загородный коттедж «Вектор» — уникальный проект, который понравится тем, кто ценит функциональность и оригинальность. Среди ключевых достоинств:

  • большие панорамные окна;
  • аутентичный архитектурный ансамбль;
  • баланс между функциональностью и эстетикой.

Общая площадь дома — 189 м2, жилая — 95 м2. В таком особняке будет комфортно большой семье с детьми. Кроме того, здесь с удобством смогут заночевать ваши гости.

Планировка

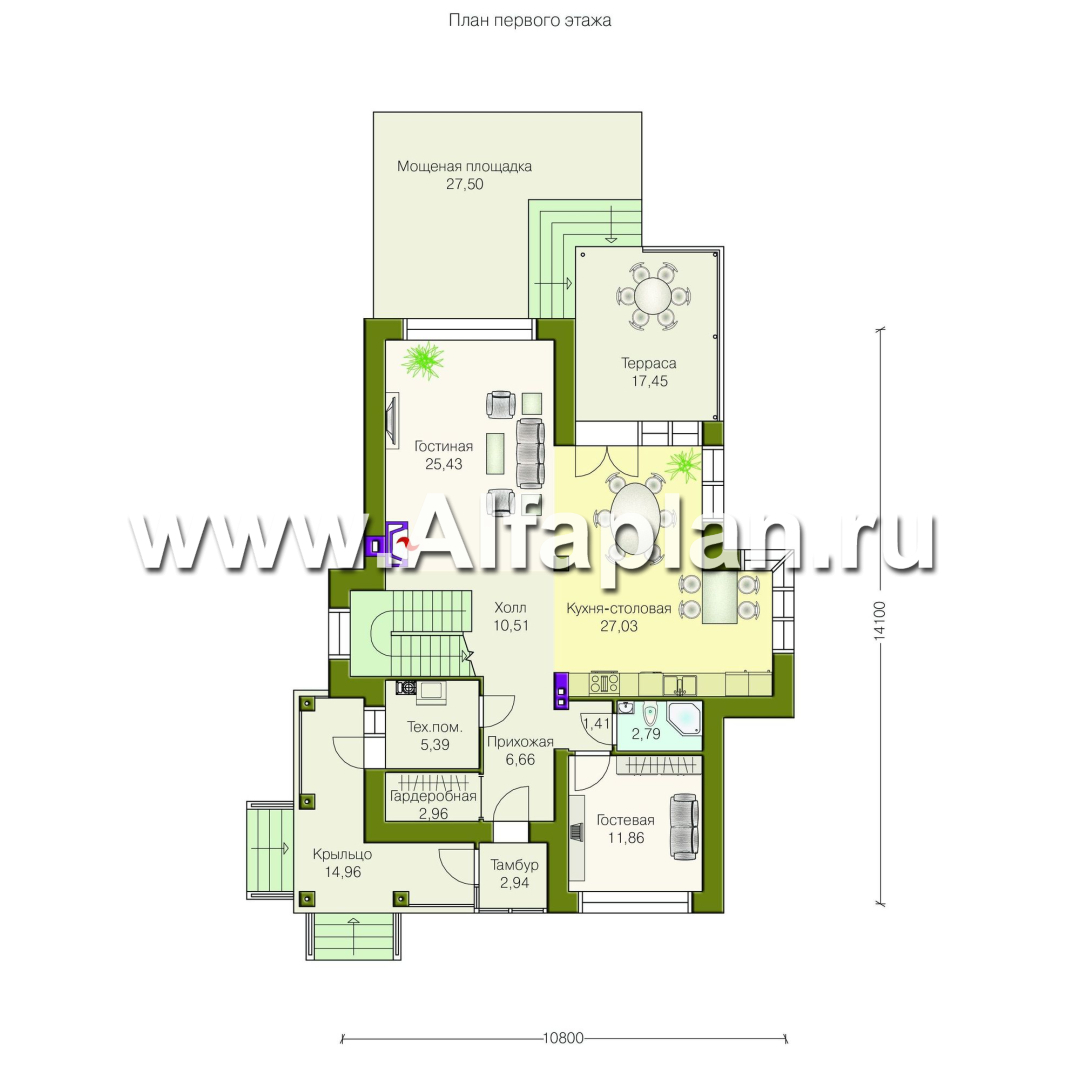

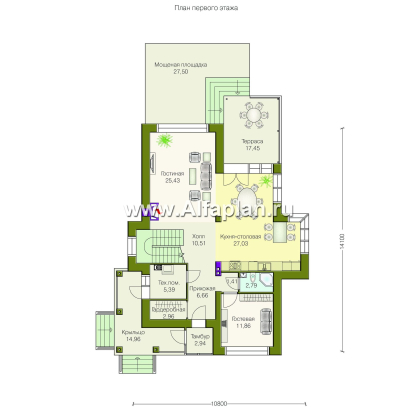

Поднимаясь по ступеням на Г-образное крыльцо, через входную дверь попадаем в небольшой тамбур площадью чуть меньше 3 м2. Отсюда дверь ведёт в холл, где справа располагается гардероб и техническая комната. Прямо по коридору мы выходим в дополнительный холл, где расположена винтовая лестница. Справа кухня-столовая, к которой примыкает гостевая комната. Между комнатами компактный санузел. Еще на 1 этаже находится гостиная площадью 27 м2. Из кухни можно выйти на террасу на заднем дворе.

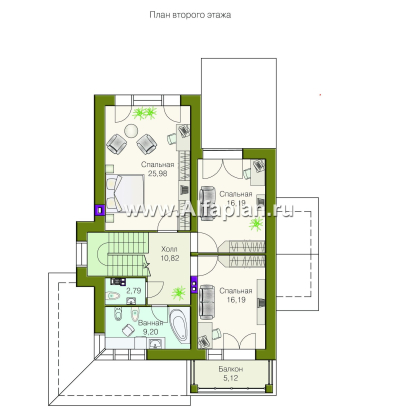

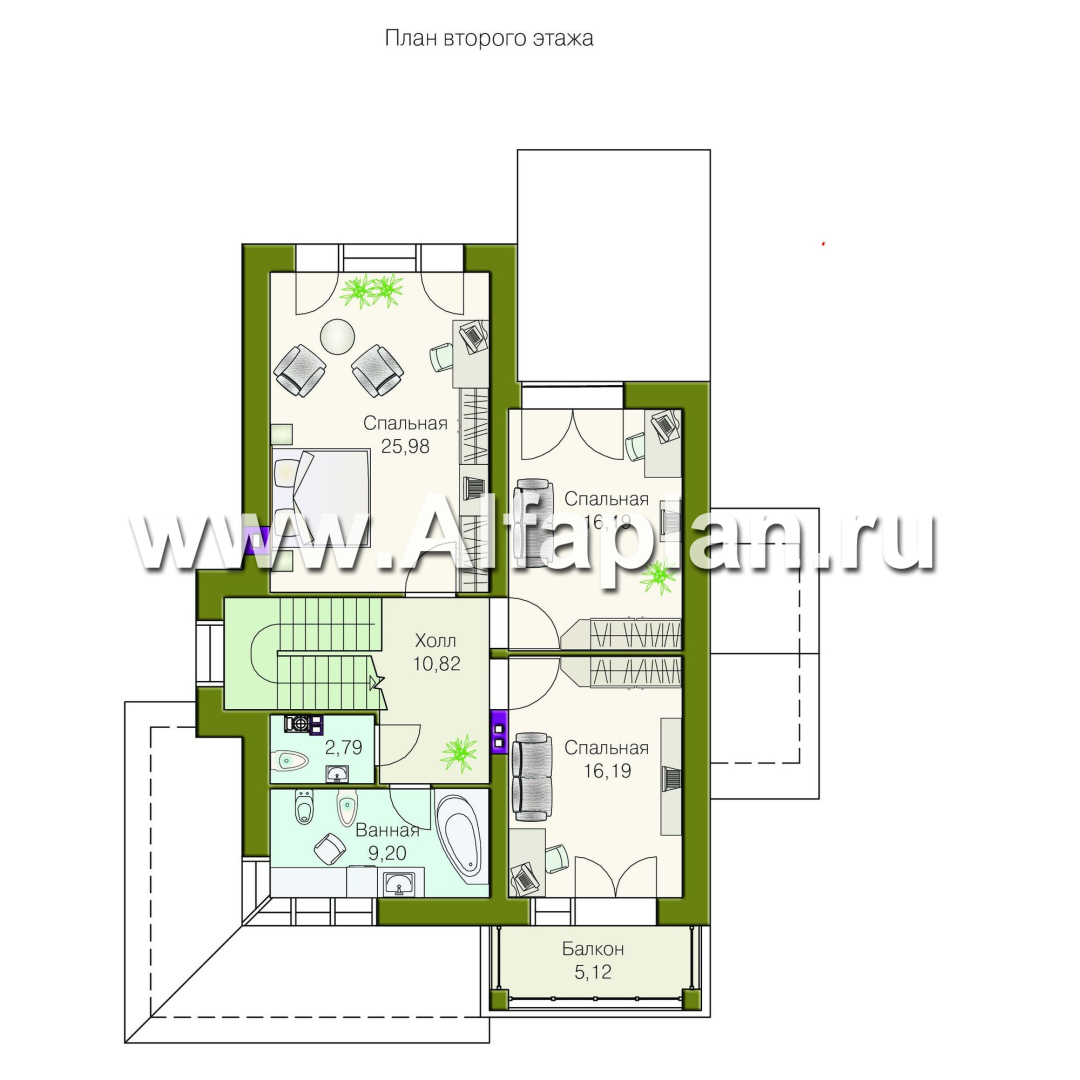

По лестнице поднимаемся на 2 этаж. Здесь предусмотрено 3 спальни, одна из которых поистине огромна — более 27 м2. Также на втором этаже находится ванная и санузел. Из одной из спален предусмотрен выход на балкон площадью более 5 м2.

Технические детали

Согласно проекту «Вектор» дом возводится из кирпича или газобетонных блоков на монолитном железобетонном фундаменте. В качестве кровли используется битумная черепица. Снаружи фасад отделан лицевым кирпичом или штукатуркой в зависимости от пожеланий заказчика. Нижняя часть дома на уровне цоколя отделывается искусственным камнем.

Вам нужен комфортабельный дом с грамотно продуманной планировкой? Тогда оцените проект «Вектор».

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Андрей из города Владивосток написал(а) 14.08.2017:

Добрый день! Подскажите, возможно ли внести изменения в проект и добавить окна в спальнях на втором этаже на правую стену? А так же, как вариант расширить оконный проем в спальне (16,65 м2)? И вопрос по электр. нагрузке. 17,5 кВт- достаточно большая нагрузка, этот расчет под какой тип обогрева сделан?

Добрый день, Андрей,

как правило, изменения по добавлению оконных проемов и корректировка их размеров осуществляется силами строителей без вмешательства архитектора.
Рекомендуем перед принятием решения по организации новых окон мысленно расставить мебель в комнатах, чтобы в дальнейшем окна не помешали ее рациональному размещению (например, расположению телевизора напротив дивана или пр). Обратите также внимание, что в спальнях в правой части дома дополнительные окна могут быть размещены только ближе к углам, т.к. по центру стены находится кровля над выступающим эркером кухни-столовой (см. фасад справа). Отопление в проекте радиаторное (теплые полы предусмотрены только в санузлах). По Вашему желанию теплые полы могут быть предусмотрены и в других помещениях (подробности см. http://www.alfaplan.ru/genplan/ ). В проекте показывается мощность котла, топливо, на котором он будет работать, зависит от Ваших предпочтений и имеющихся на участке ресурсов (газ, электричество, твердое топливо). Плита по проекту электрическая.

Ирина написал(а) 17.03.2017:

Вопрос по проекту 106. Добрый день! Подскажите можно добавить навес для машины и удленить (увеличить) террасу? И вопрос по фкндамннту: он расчитан на какую толщину стены? Хотела строить с толщиноц в 2 кирпича и облицовочный кирпич или 1.5 кирпича с утеплителем. Достаточно ли будет ленточногл фундамента по проету? Спасибо!

Ирина, здравствуйте.

Террасу можно увеличить, сделать это можно по месту силами строителей без корректировки проекта, можно отразить это в Паспорте проекта за небольшую доплату. По проекту наружные стены разработаны в нескольких вариантах, что позволяет адаптировать проект к различным климатическим условиям. В наружные стены заложен газо(пено)бетон - 375(400) мм.( характеристики блока объемный вес -500 кг/м3, марка на прочность В3.5), и пустотный кирпич - 380мм.(альтернативно). Далее предусмотрен слой утеплителя 50-100 мм, толщина которого зависит от климатической зоны строительства, воздушный зазор -30-40 мм. и лицевой кирпич -85-120 мм. В проекте разработана монолитная ж/б плита. Также разработаны два варианта ленточного монолитного фундамента, глубиной 2.0 м и 1.5. м. Конструкция фундамента зависит от грунтовых условий Вашего участка. На основании инженерной геологии наш конструктор может дать заключение по оптимальной конструкции фундамента.

Ирина из города Краснодар написал(а) 17.03.2017:

Добрый день! Очень нравится этот проект! Света очень много!
