106B «Вектор» - современный загородный коттедж

Автор проекта: В. Тарасов
  • Площадь отапливаемых помещений:177.08 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    48 400 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    10 700 ₽
  • Строительный паспорт проекта    2 300 ₽

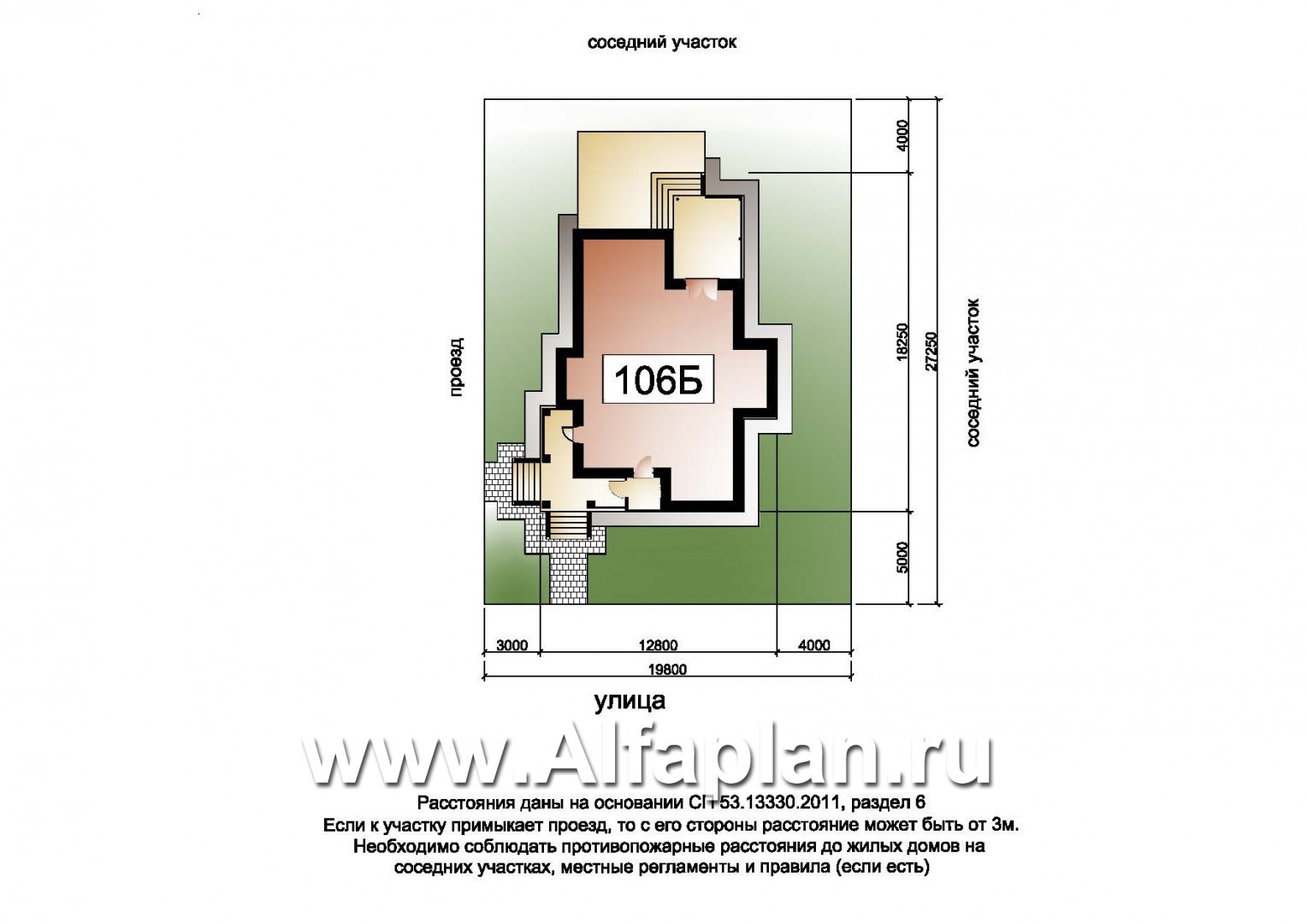

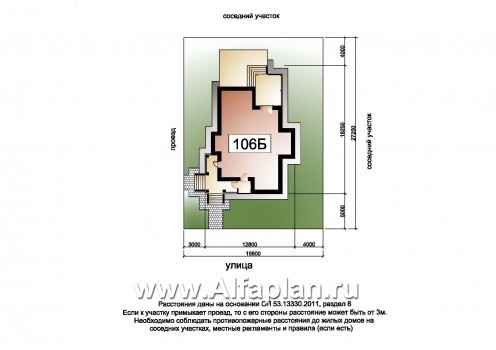

  • Строительный паспорт проекта + Разбивочный план вашего участка    8 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • Вариант фундамента - ленточный монолитный глубиной заложения 2,0м    6 500 ₽
  • Вариант фундамента - ленточный монолитный глубиной заложения 1,5м    6 500 ₽
  • Вариант перекрытий - из сборных Ж/б плит над всеми этажами    6 500 ₽
Стоимость, дополнительные опции для всех проектов:
  • Типовой проект лестницы 280Т из монолитного ж/б (с площадкой, БЕЗ забежных ступеней, прочитать о проекте)    3 000 ₽
  • Типовой проект погреба 285Т
    (только для домов с фундаментом - монолитная ж/б плита,
    прочитать о проекте)
    3 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)    1 ₽
Стоимость, дополнительные опции только для проектов Тарасова В.А.:
  • Электронная копия в формате PDF (стоимость до 25.11.2022)    1 ₽
  • Заключение конструктора по геологии
    (при наличии результатов инженерно-геологических изысканий)
    3 000 ₽
  • Разработка дополнительной конструкции фундамента    По дог.
  • Разработка дополнительной конструкции перекрытий
    (за одно перекрытие)
    20 000 ₽
  • Корректировка Паспорта проекта
    (в зависимости от пожеланий)
    По дог.
  • Разработать установку скрытых алюминиевых роллет    По дог.
  • Вариант системы отопления с теплым полом (по заданию Заказчика)
    при площади дома меньше 200м²
    23 000 ₽
  • При площади дома больше 200м²    29 000 ₽
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим

«Вектор» - современный загородный коттедж - технические характеристики

Тип фундамента монолитная ж/б плита 45.7 м³
Тип наружных стен кирпич/газо(пено)бетонные блоки 106 м³
Тип внутренних несущих стен кирпич 7/6.8 м³
Тип перекрытий монолитная ж/б плита
Тип кровли битумная черепица 225.6 м²
Наружная отделка стен лицевой кирпич, декоративная штукатурка, дер. вагонка 196.8/26.5/52.0 м²
Наружная отделка цоколя облицовочный камень
Гараж Без гаража
Габаритные размеры дома без крылец 11.7 м x 15.2 м
Высота дома от уровня пола 1-го этажа 9.5 м
Высота 1-го этажа от пола до потолка 3 м
Высота 2-го этажа от пола до потолка 2.95 м
Ширина 11 м
Длина 14 м
Мощность котла с бойлером горячей воды 45 кВт
Расчётная электрическая нагрузка с учетом электроплиты 17.3 кВт
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH

Варианты проекта

Описание проекта

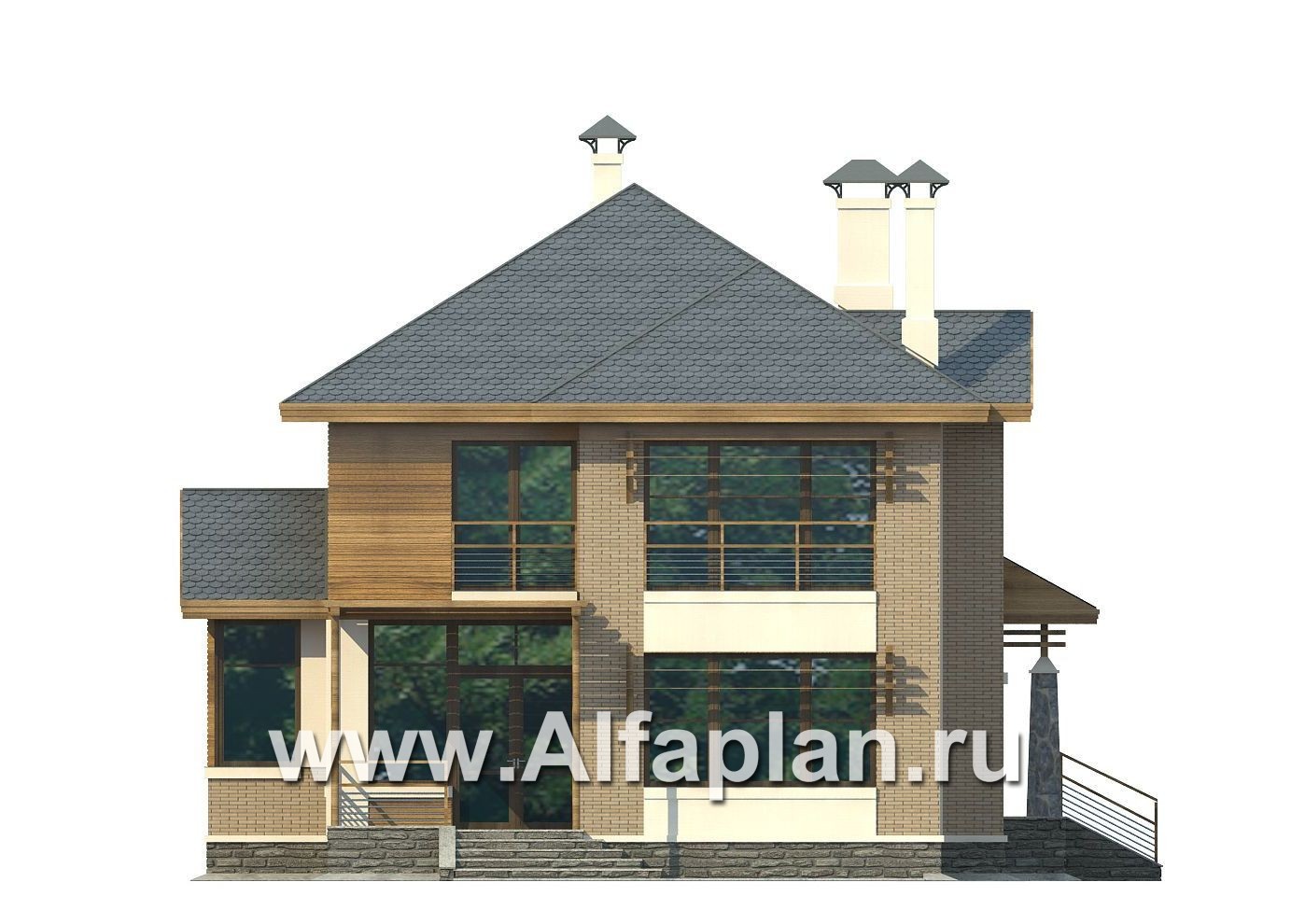

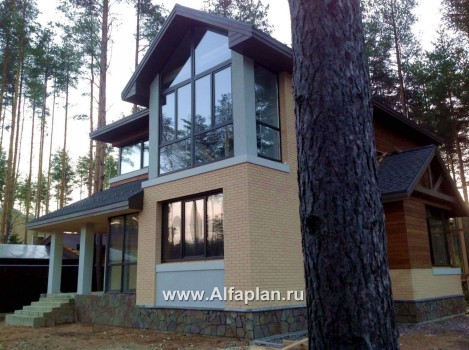

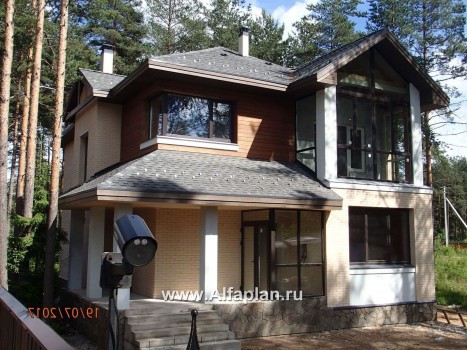

Перед  вами  компактный двухэтажный коттедж.   Этот дом особенно  будет привлекательным для любителей просторных, хорошо освещенных интерьеров, так как в доме  много окон и есть угловые витражи. Такой дом бессмысленно пытаться впихнуть в плотную застройку или пытаться  прятать его за высокий забор. Данный проект требует простора и живописного окружения. При этом  коттедж 106В имеет компактный план, не требующий большого участка. В основании дома заложена монолитная ж/б плита. В отношении материалов, используемых в строительстве наружных стен, коттедж 106В предусматривает альтернативное решение – можно использовать как кирпич, так и газобетонные блоки. В этом отношении коттедж под номером 106В можно отнести к категории «проекты кирпичных и газобетонных домов».

Давайте рассмотрим  данное предложение  более детально.

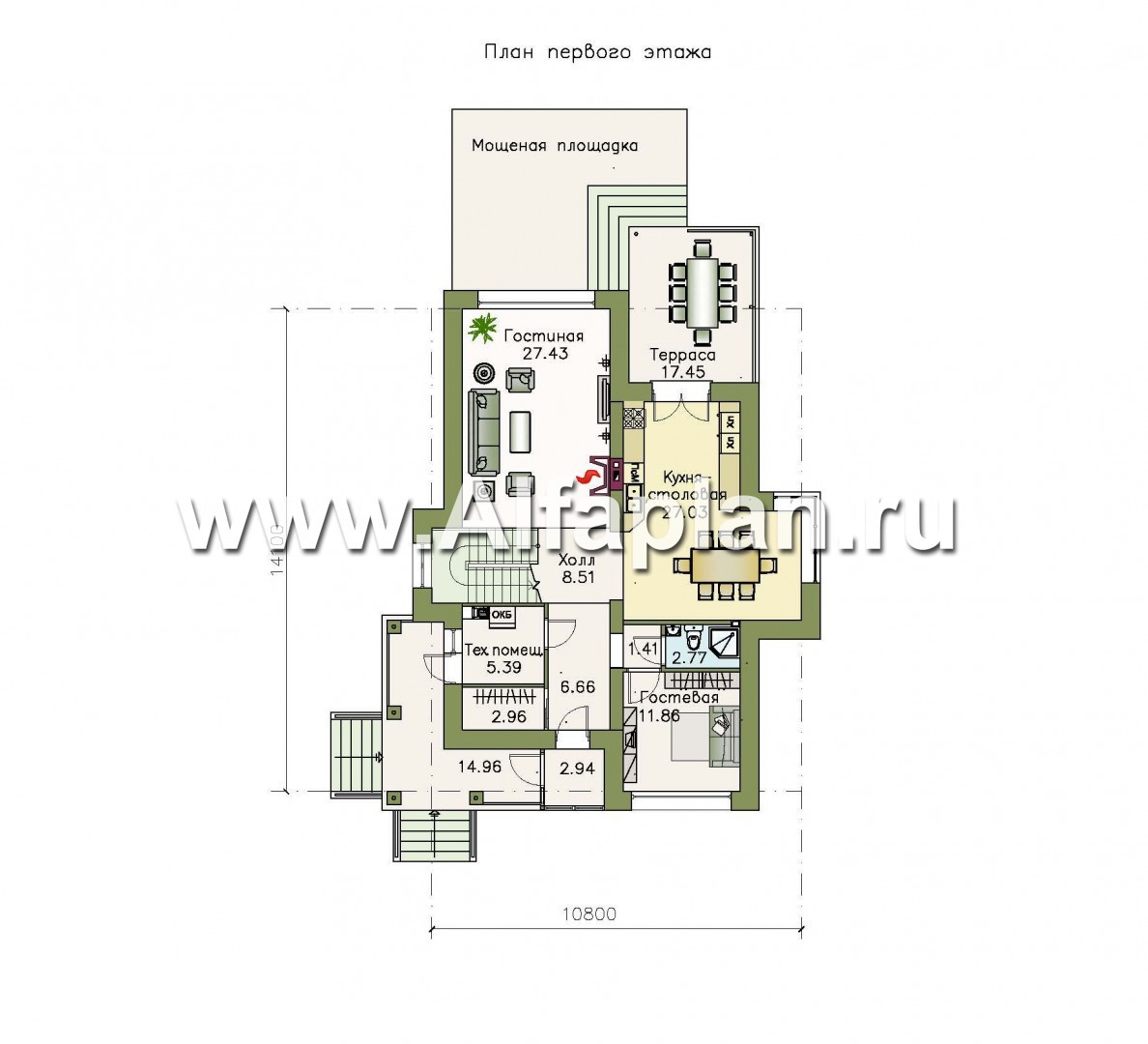

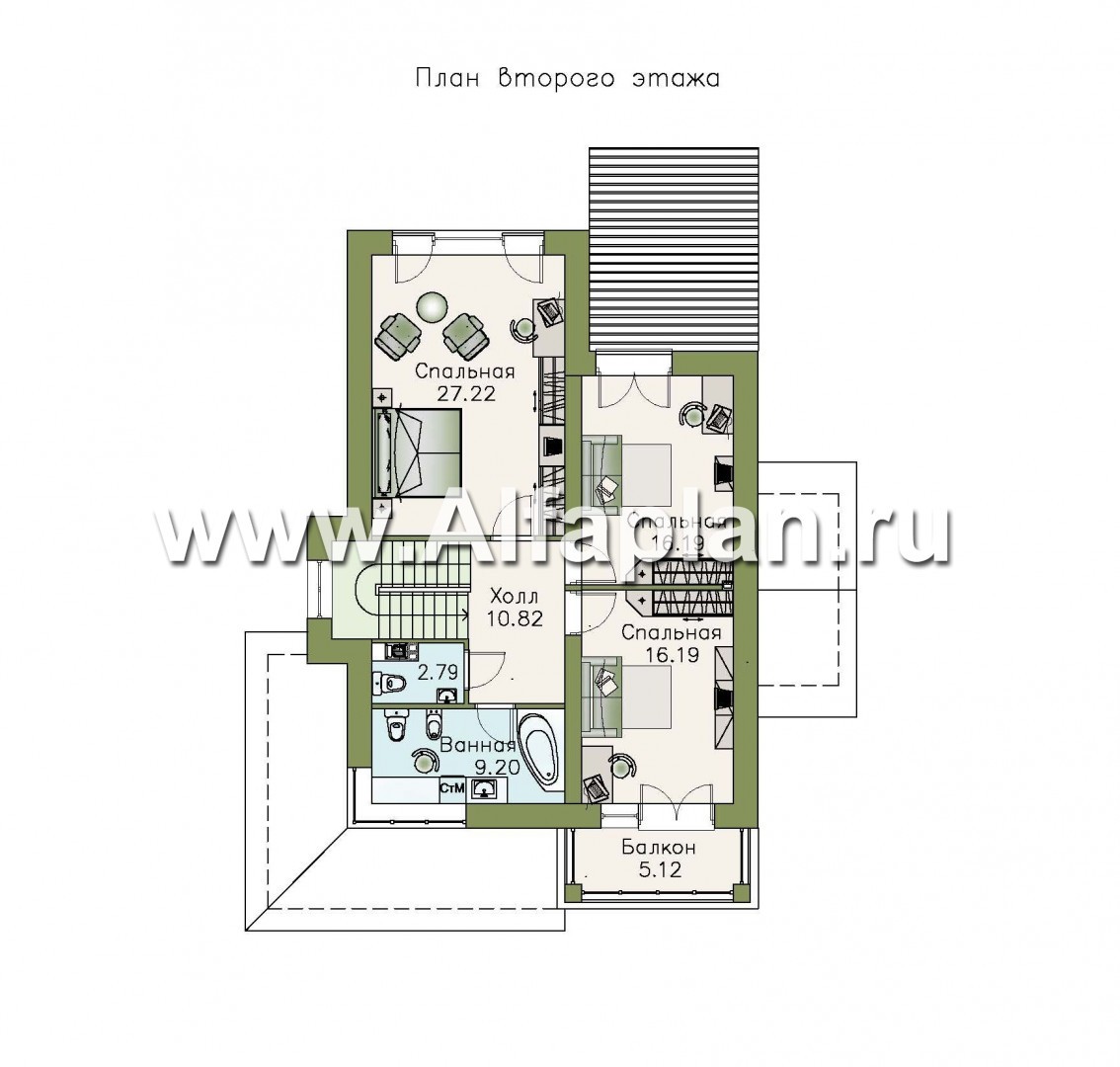

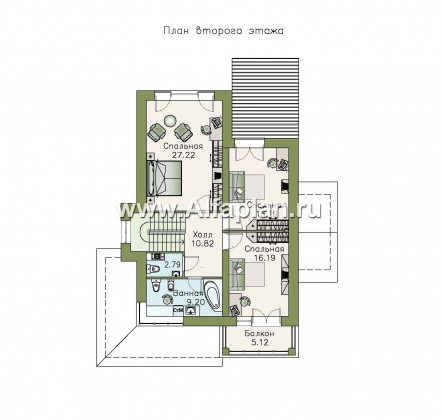

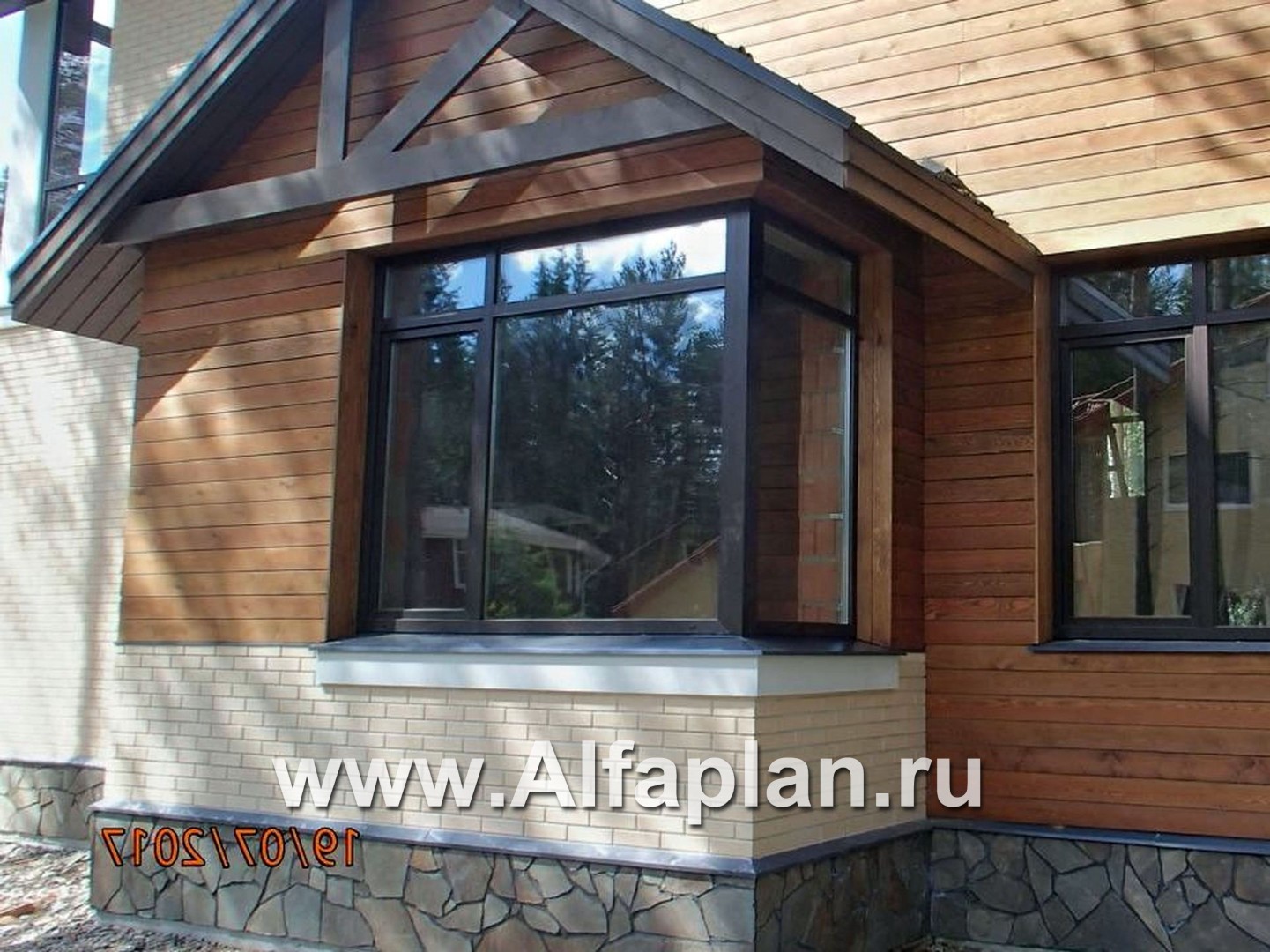

Проектом предусмотрено два полноценных по высоте этажа, что может иметь особое значение для противников мансард и скошенных потолков. Теперь войдем в прихожую. Слева располагается гардеробная комната и техническое помещение, в котором установлен отопительный котел и есть место для стиральной машины. Справа из прихожей можно пройти в гостевую комнату. Она небольшая, но в ней  есть отдельная душевая с санузлом. Наличие отдельной комнаты на первом этаже существенно повышает  комфортность дома. Если в вашей семье есть пожилые люди, вы обязательно оцените это.  Из прихожей проходим в холл. Здесь находится деревянная лестница на второй этаж. Прямо из холла  через широкий проем  вход в гостиную, а  справа – в кухню, объединенную со столовой.  Большую часть первого этажа занимают гостиная, кухня и столовая.  Их общая площадь, включая холл, составляет 62.9 м2.  При желании это большое пространство можно разделить перегородками.  Тема больших окон продолжена и на втором этаже. Здесь находятся три спальни и  ванная комната. Все эти помещения, включая ванную, имеют очень хорошее естественное  освещение. Две спальни оборудованы  французскими балконами, третья  имеет остекленный балкон. Можно посмотреть  похожий  вариант проекта с гаражом - 107А. В проекте  предусмотрен объемный  просмотр  внутренних  помещений, а так же зеркальное изображение дома, что намного облегчит работу по выбору места под строение  вашего  дома.

Также не забудьте, что в нашем каталоге для вас припасены и другие проекты коттеджей различного дизайна и планировки. У вас всегда есть выбор!



Акции

Текущая акция: "ГОТОВЬ САНИ ЛЕТОМ, А ПРОЕКТ ДОМА - ЗИМОЙ!

Скидка 10% на проекты домов, и копия проекта в формате ПДФ - по цене 1 руб.

Сервис для заказчиков

  • Сервис
    для заказчиков

    Внесение изменений в проекты

    Подробнее
  • Корректировка
    конструкций

    Изменение фундамента, перекрытий, теплые полы

    Подробнее
  • Планировка
    участка

    Разбивочный план, благоустройство, озеленение

    Подробнее
  • Индивидуальное
    проектирование

    Разработка проекта по заданию Закачика

    Подробнее
  • Индивидуальный
    фасад

    Корректировка фасада по желаниям заказчика

    Подробнее

Комментарии 2

  • Вопрос по проекту 106B Здравствуйте. Меня интересует данный проект. Возможно ли строительство данного дома: наружные и несущие стены из ракушечника, а внутренние из красного кирпича? Сколько кубов бетона нужно на цокольный этаж (похожий 106А) для данного дома с учетом использования перечисленых видов камня?

    Александр, здравствуйте,

    по проекту наружные стены разработаны в нескольких вариантах, что позволяет адаптировать проект к различным климатическим условиям. В наружные стены заложен газо(пено)бетон - 375(400) мм.( характеристики блока объемный вес -500 кг/м3, марка на прочность В3.5), и пустотный кирпич - 380мм.(альтернативно). Далее предусмотрен слой утеплителя 50-100 мм, толщина которого зависит от климатической зоны строительства, воздушный зазор -30-40 мм. и лицевой кирпич -85-120 мм. (штукатурка). Возможна замена газобетона на ракушечник (силами строителей, без внесения изменений в проект). Фундаменты у проектов 106А И 106В аналогичные, аналогичен и расход бетона.

    Ответ на комментарий
  • Санкт-Петербург

    Здравствуйте! Подскажите чем отличаются проекты 106А и 106В?!

    Юлия, здравствуйте. В этих проектах различная планировка 1-го этажа: расположение кухни и соответственно различное решение по онам   (угол дома, выходящий на террсу) и внутренняя стена, отделяющая гостиную от кухни-столовой.

    Ответ на комментарий
