108A «Летний вечер» - проект небольшого дома с мансардой, с террасой и гаражом-навесом, в стиле эклектика

Автор проекта: В. Тарасов
  • Общая площадь дома:128.5 м²
  • Площадь отапливаемых помещений:122.7 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    37 800 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    12 300 ₽
  • Строительный паспорт проекта    3 500 ₽
  • Разбивочный план вашего участка    6 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
  • Вариант перекрытия - по деревянным балкам над 1-ым этажом    6 500 ₽
Стоимость, дополнительные опции только для проектов Тарасова В.А.:
  • Электронная копия в формате PDF     5 500 ₽
  • Корректировка Паспорта проекта
    (в зависимости от пожеланий)
    По дог.
  • Корректировка конструкций дома
    (в зависимости от пожеланий)
    По дог.
  • Разработать установку скрытых алюминиевых роллет (опция, отдельный альбом)    1 ₽
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы).

.

Общая площадь дома 128.5 м²

«Летний вечер» - проект небольшого дома с мансардой, с террасой и гаражом-навесом, в стиле эклектика - технические характеристики

Тип фундамента монолитная ж/б плита 24 м³
Тип наружных стен газо(пено)бетон - 300 мм 44 м³
Тип внутренних несущих стен газо(пено)бетон 9.3 м³
Тип перекрытий монолитная ж/б плита над 1-ым этажом, подшивка под стропилами над 2-ым 11.5 м³
Тип кровли битумная черепица 175.4 м²
Наружная отделка стен лицевой кирпич, декоративная штукатурка 125.4 м²
Наружная отделка цоколя облицовочный камень
Гараж Без гаража
Габаритные размеры дома без крылец 10.8 м x 9.2 м
Высота дома от уровня пола 1-го этажа 8.07 м
Высота 1-го этажа от пола до потолка 3 м
Высота 2-го этажа от пола до потолка 2.85 м
Высота мансардного скоса 1.1 м
Ширина 10 м
Длина 9 м
Мощность котла с бойлером горячей воды 35 кВт
Расчётная электрическая нагрузка с учетом электроплиты 16.2 кВт
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

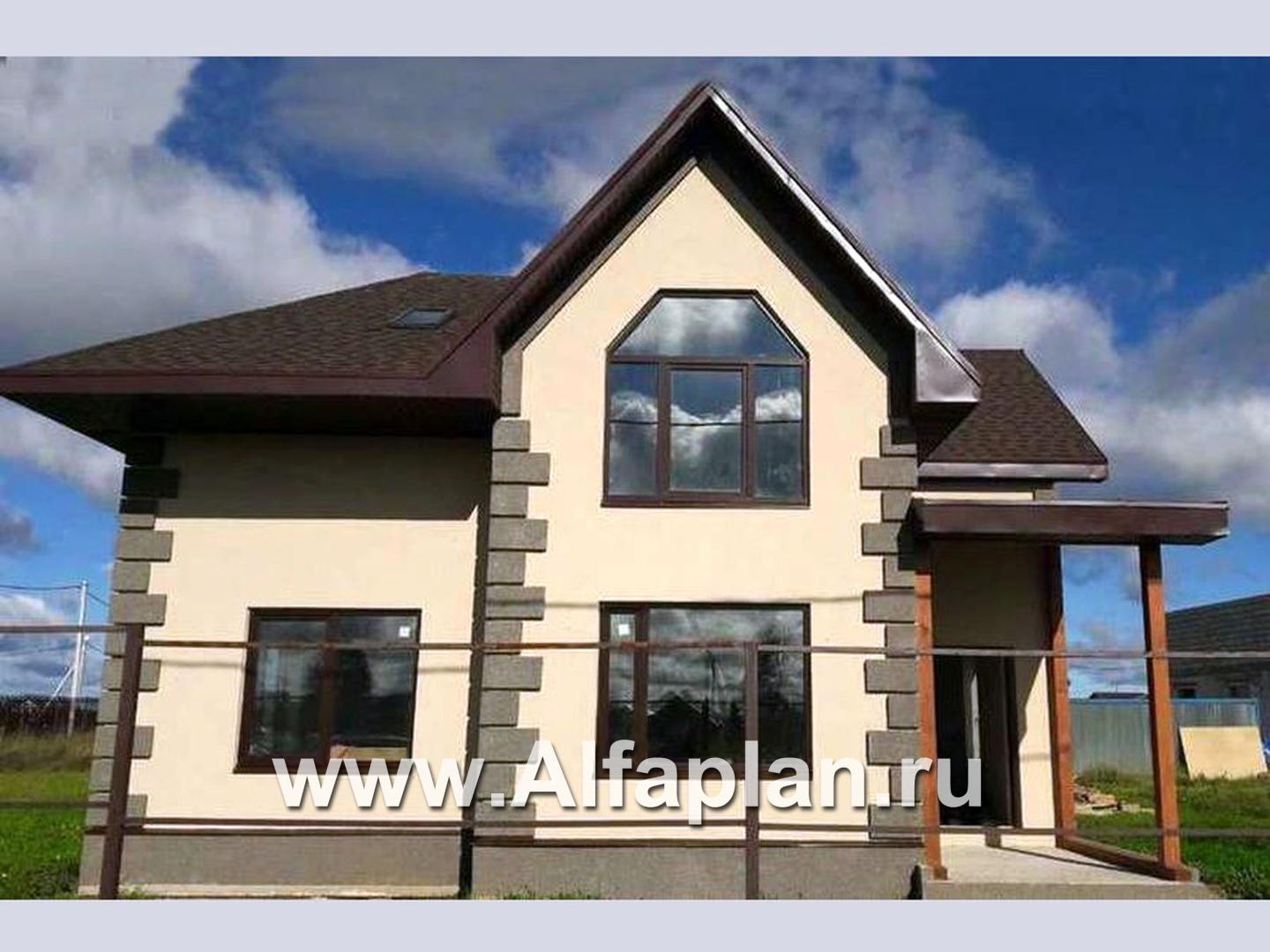

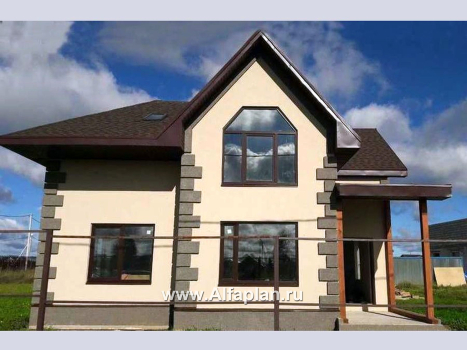

Проект дома 108А «Летний вечер» - это мансардный дом, с высокими углами кровли. Высокие углы кровли обеспечивают возможность эксплуатации практически всего пространства второго этажа. Общая площадь дома 132 м2.

Проект дома 108А «Летний вечер» - это мансардный дом, с высокими углами кровли. Высокие углы кровли обеспечивают возможность эксплуатации практически всего пространства второго этажа. Общая площадь дома 132 м2.

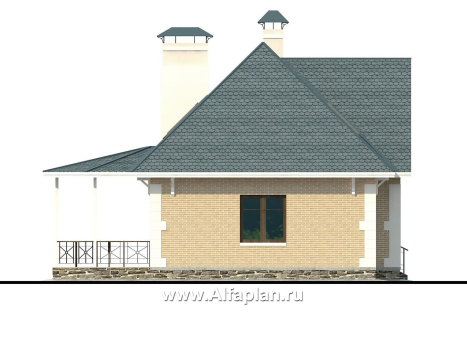

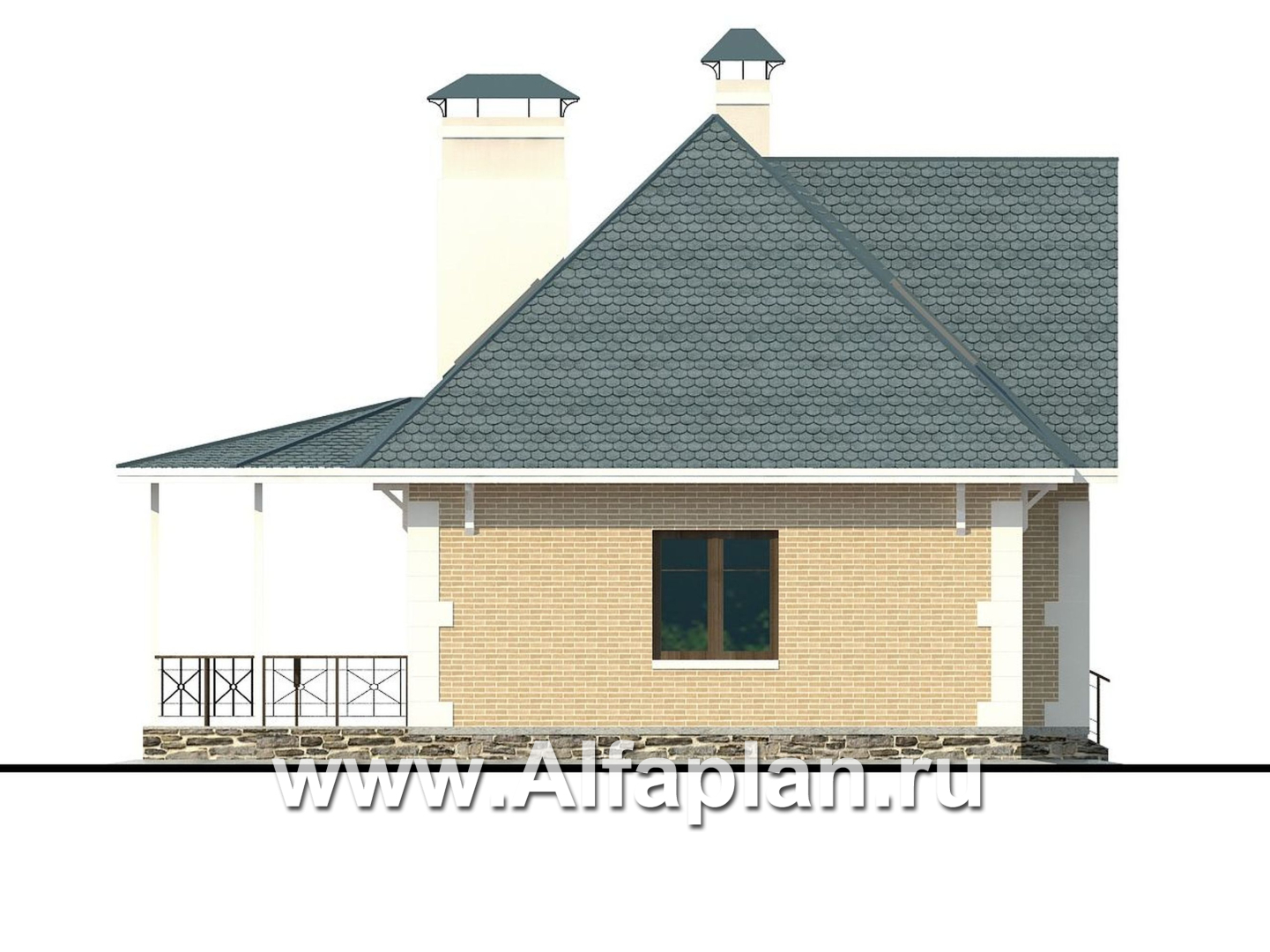

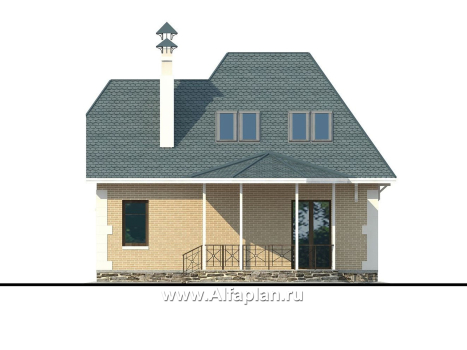

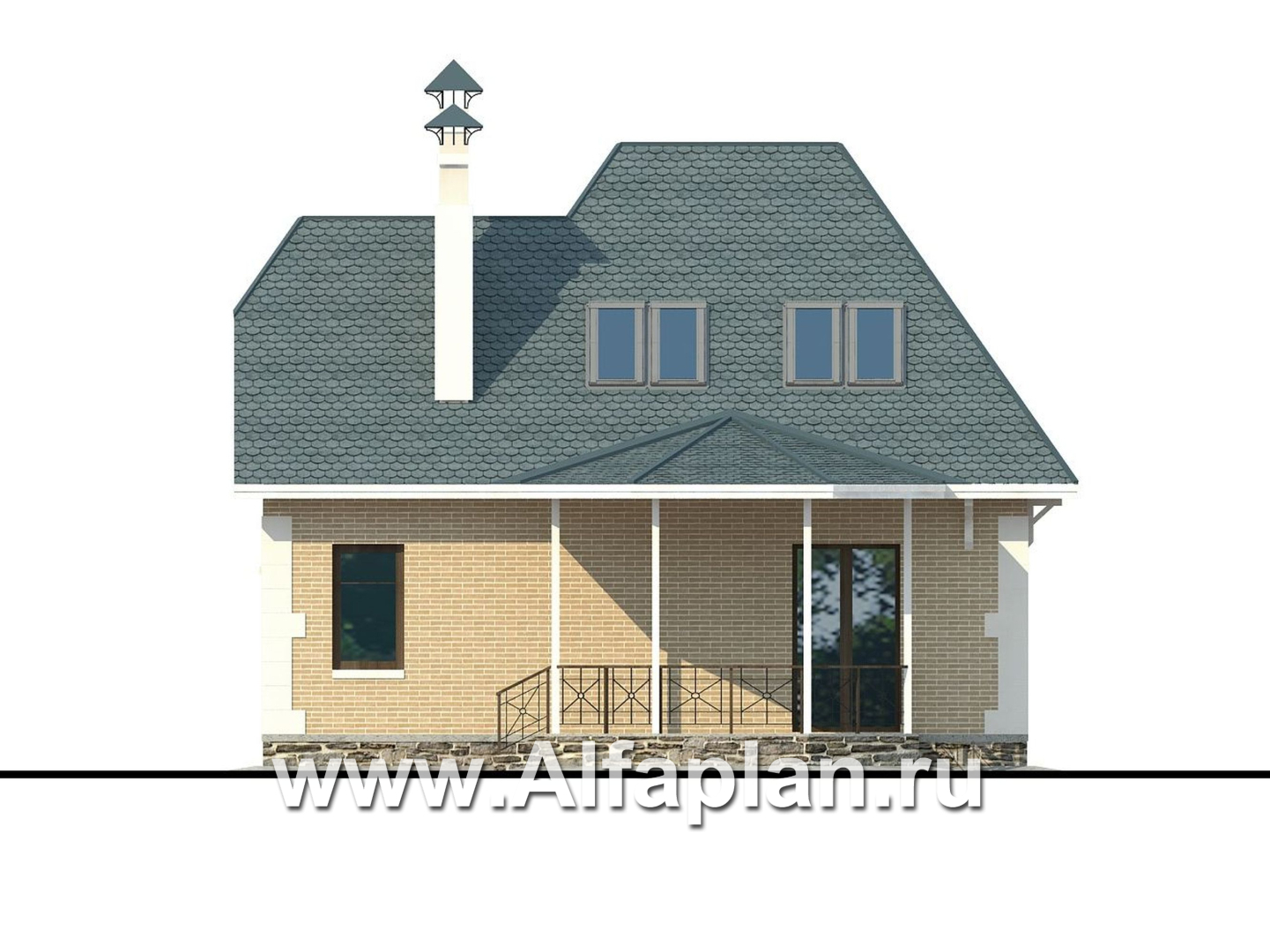

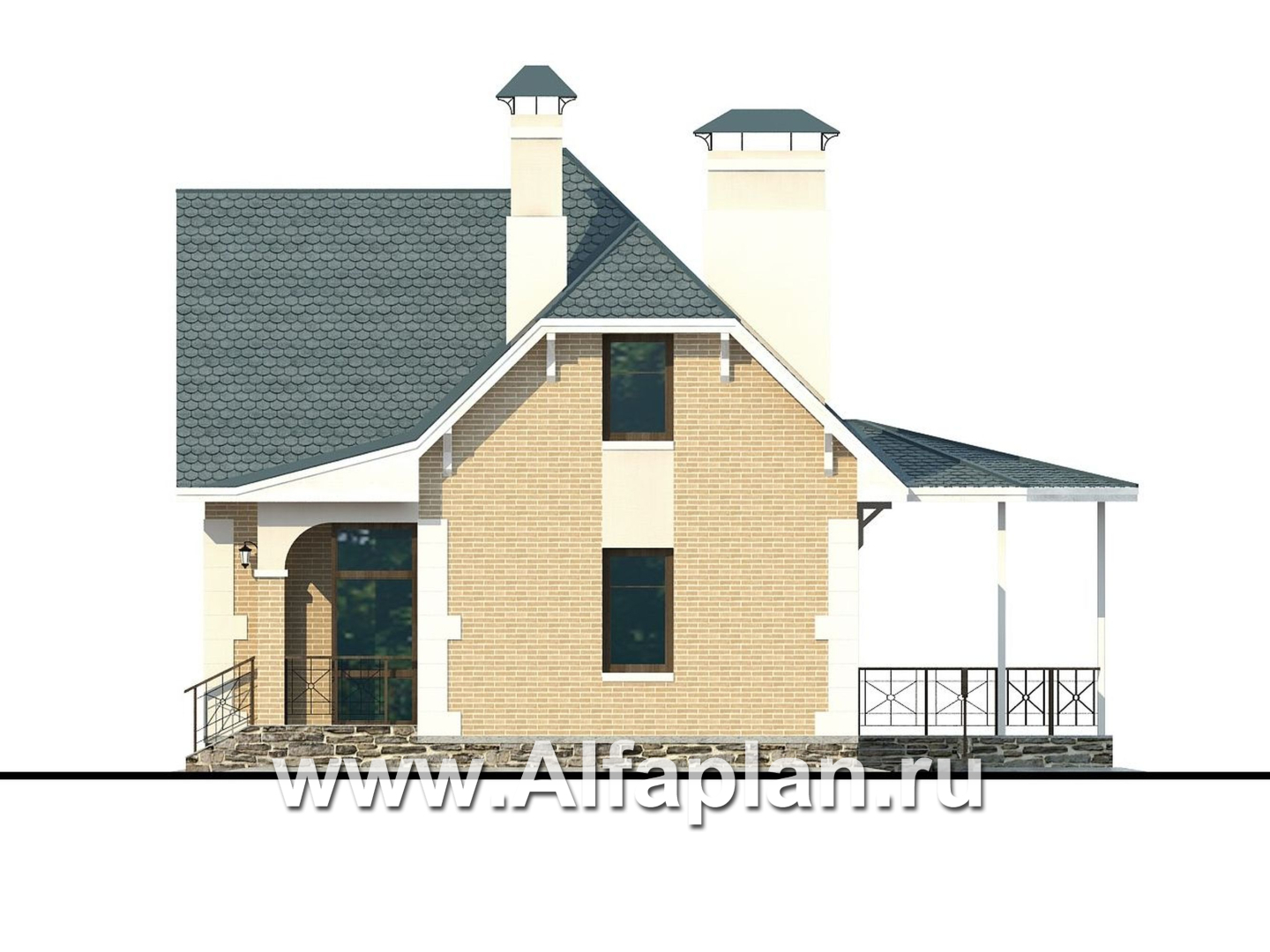

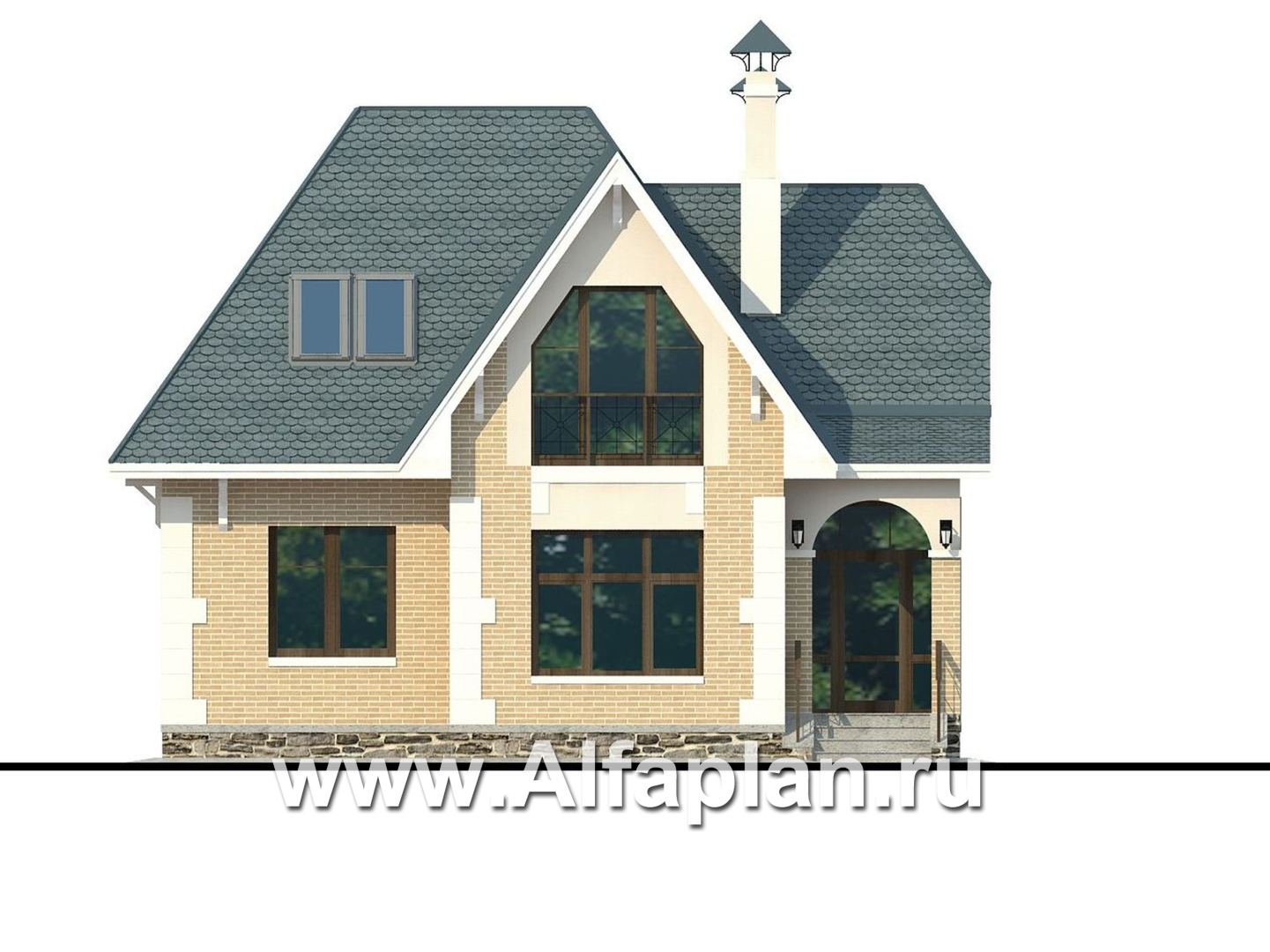

Характерными чертами фасадов этого проекта, кроме высокой кровли, является центральный эркер с красивым окном, и декор в историческом стиле («Петровское барокко»). Углы дома украшены рустами.

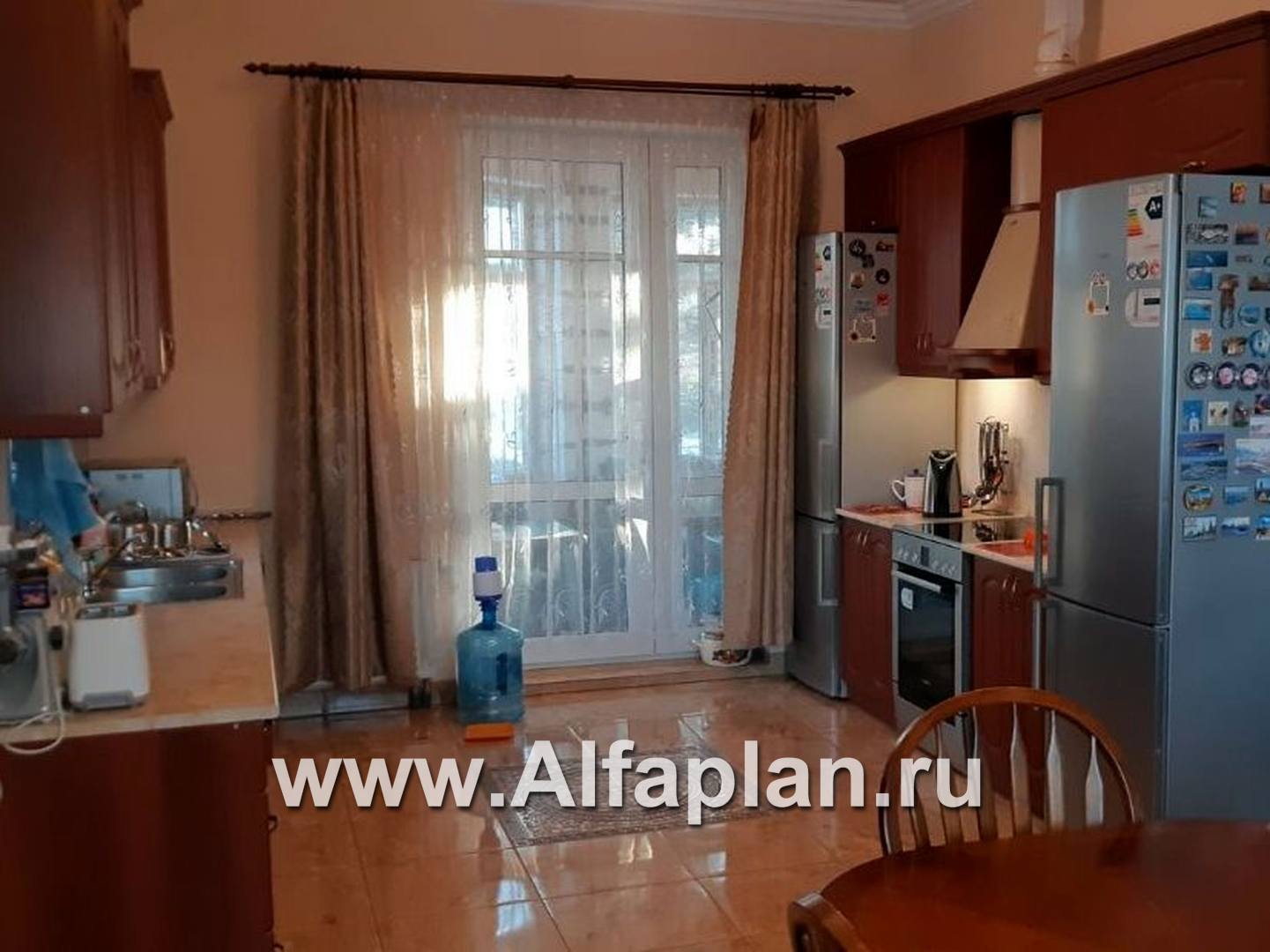

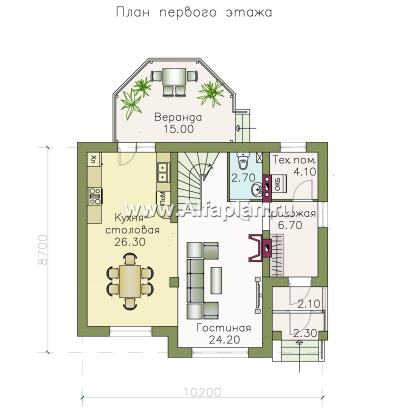

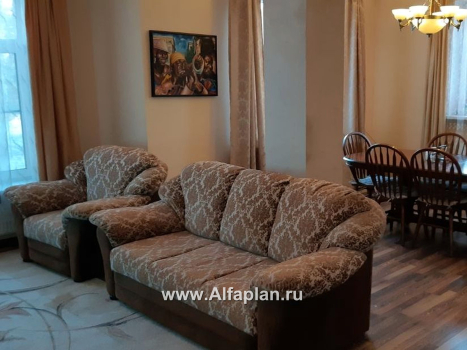

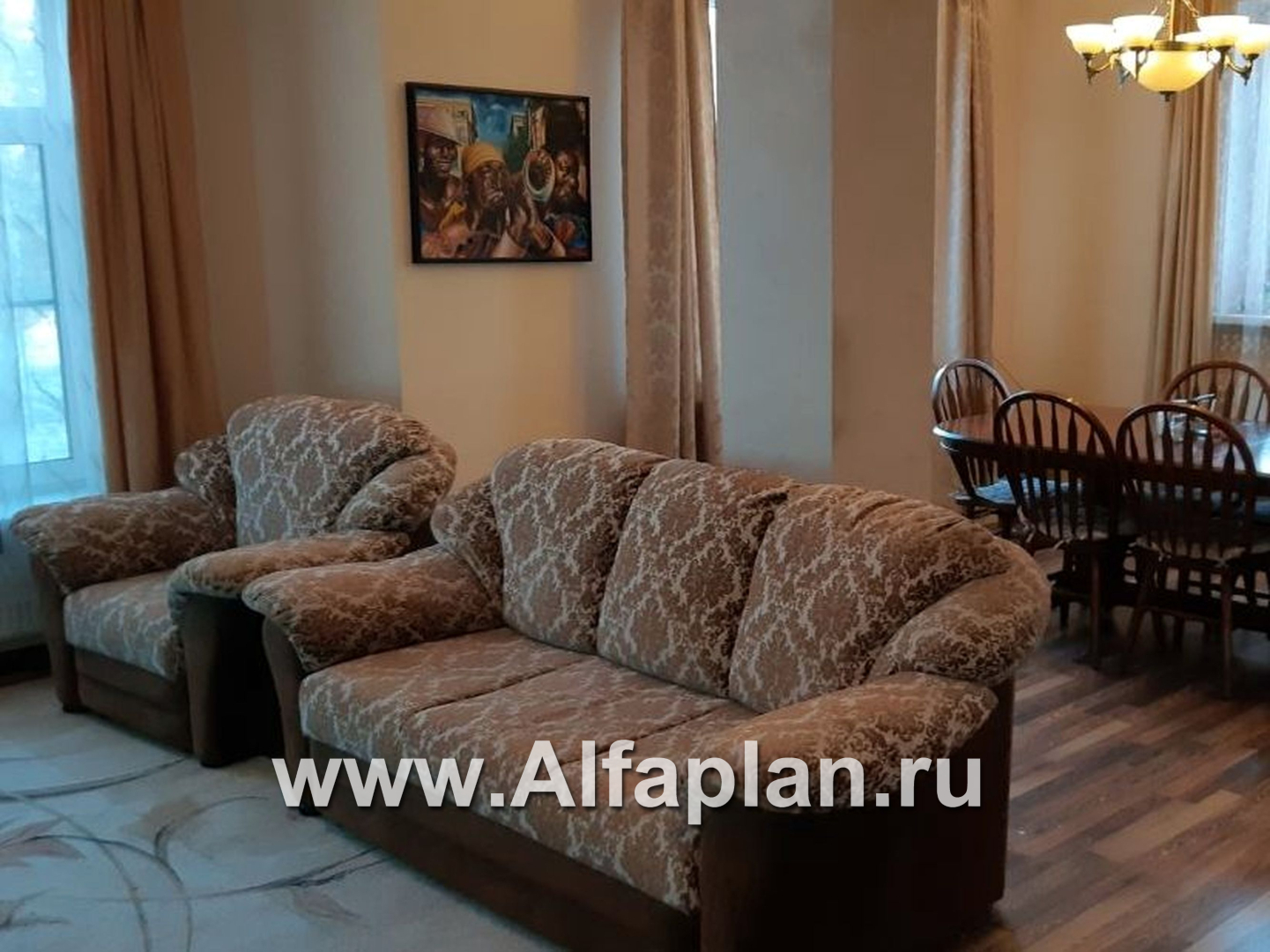

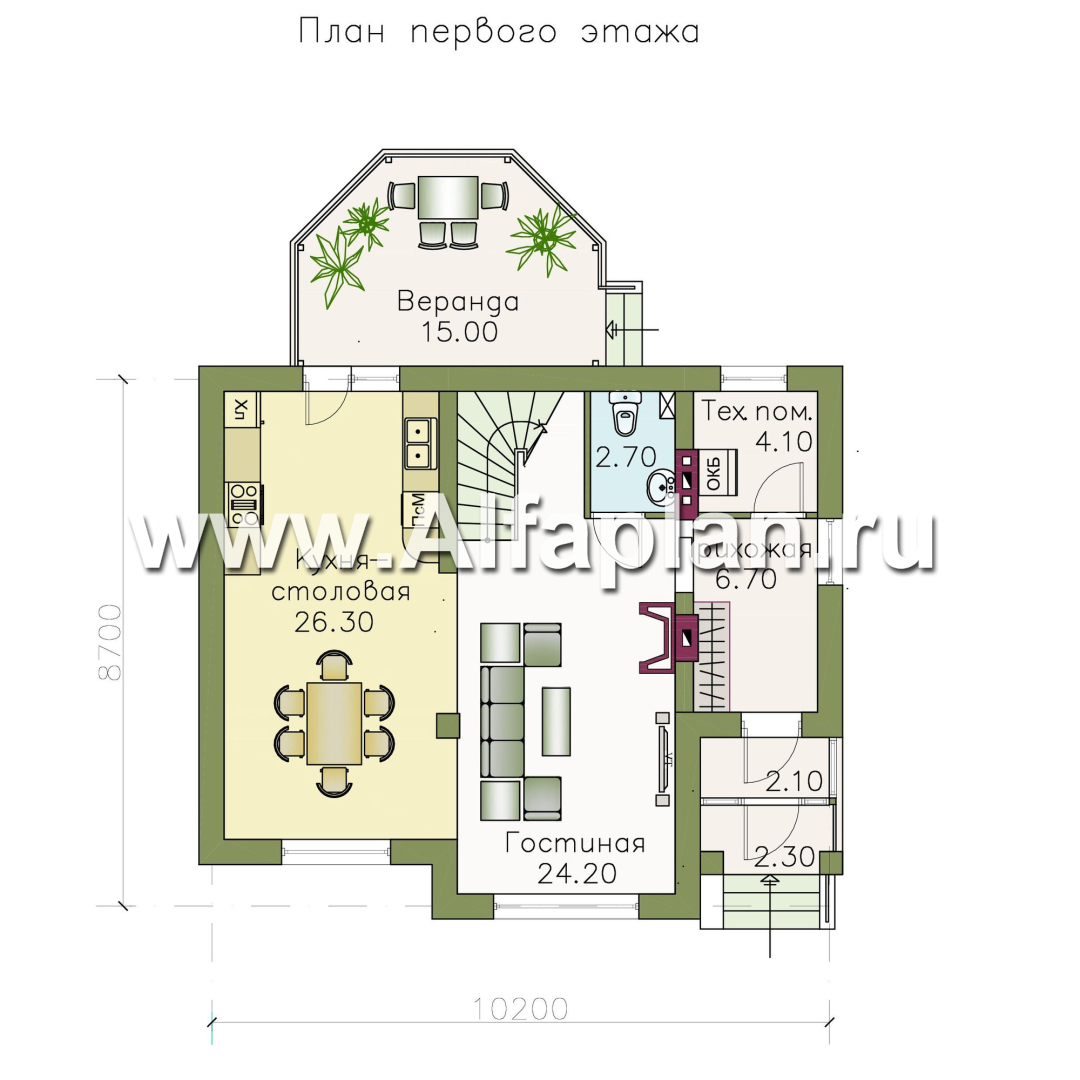

Планировка дома сделана с акцентом на общение семьи на первом этаже. Первый этаж – просторное помещение, для отдыха всей семьи, площадью больше 50м2. В него включены гостиная, столовая, кухня. Из него же на второй этаж ведет лестница. Из кухни есть выход на террасу красивой многогранной формы.

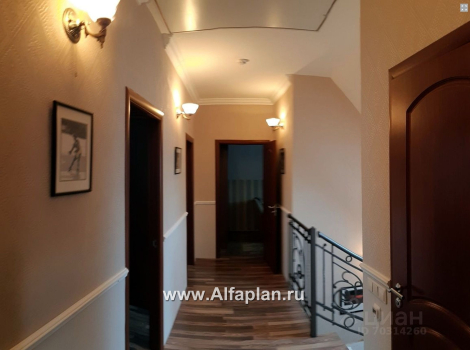

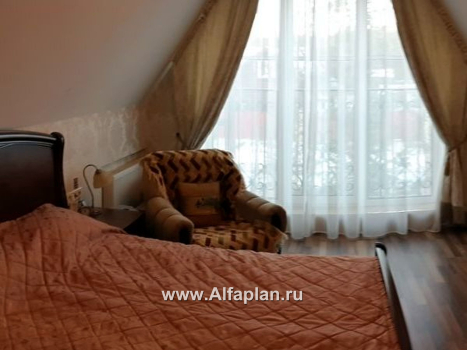

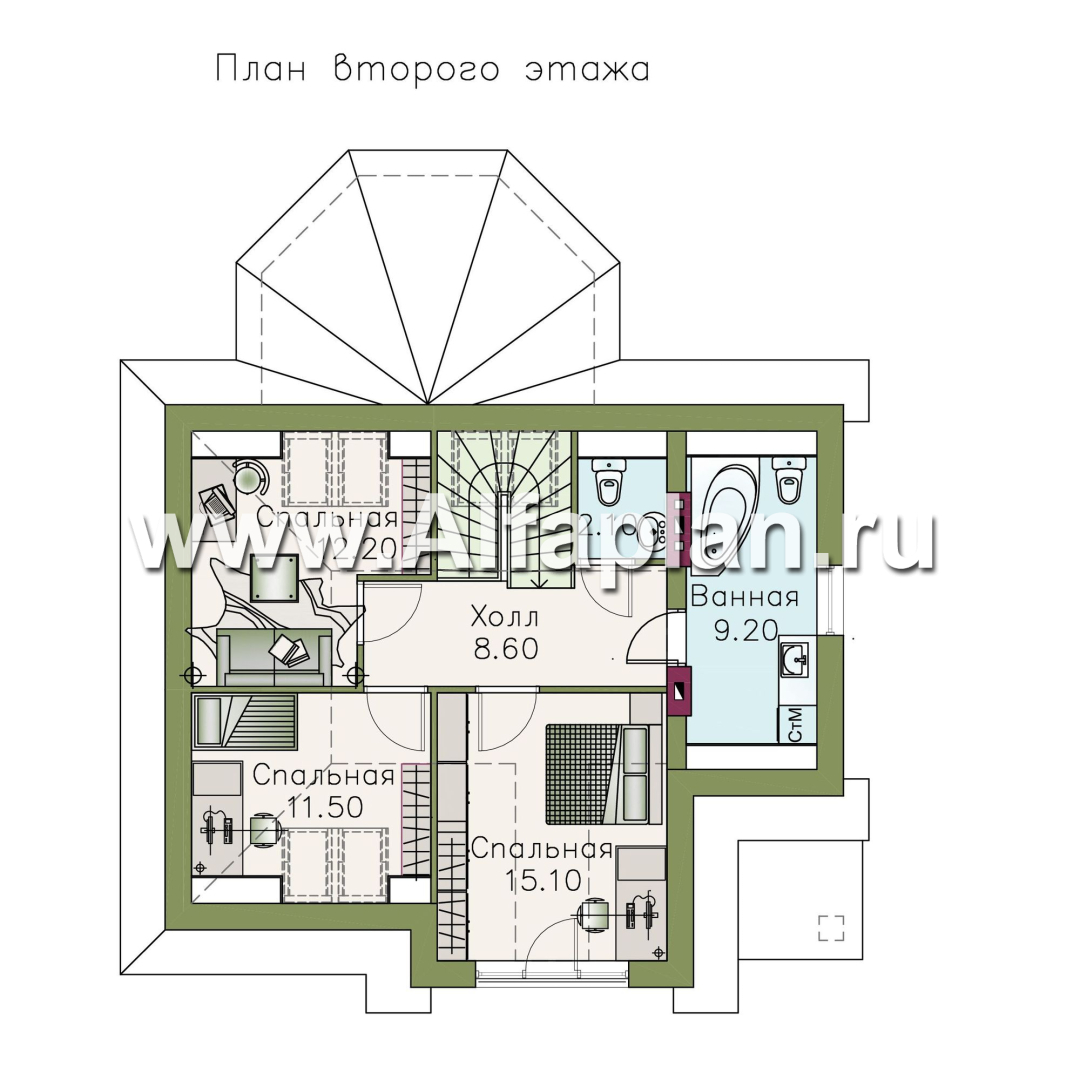

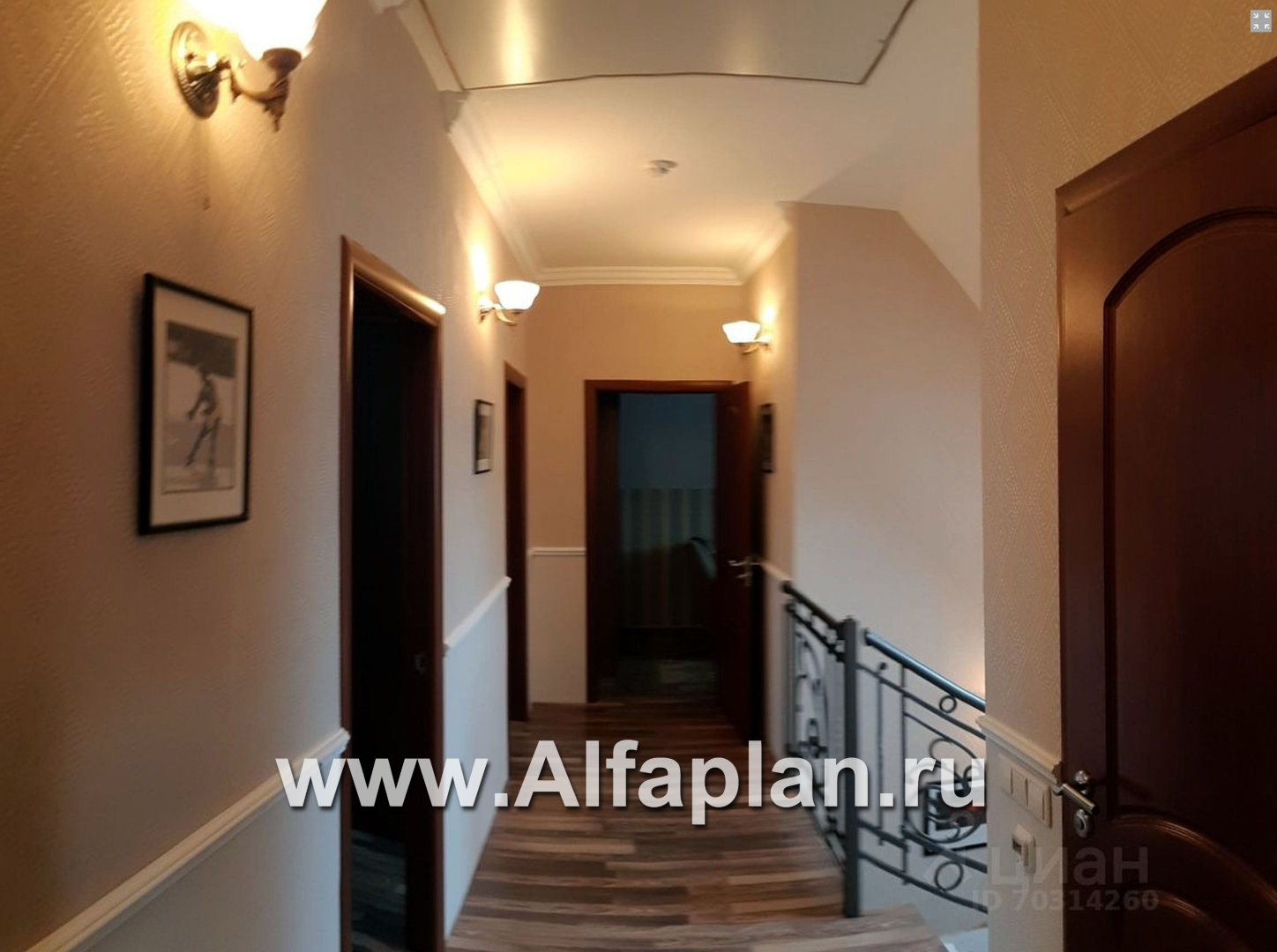

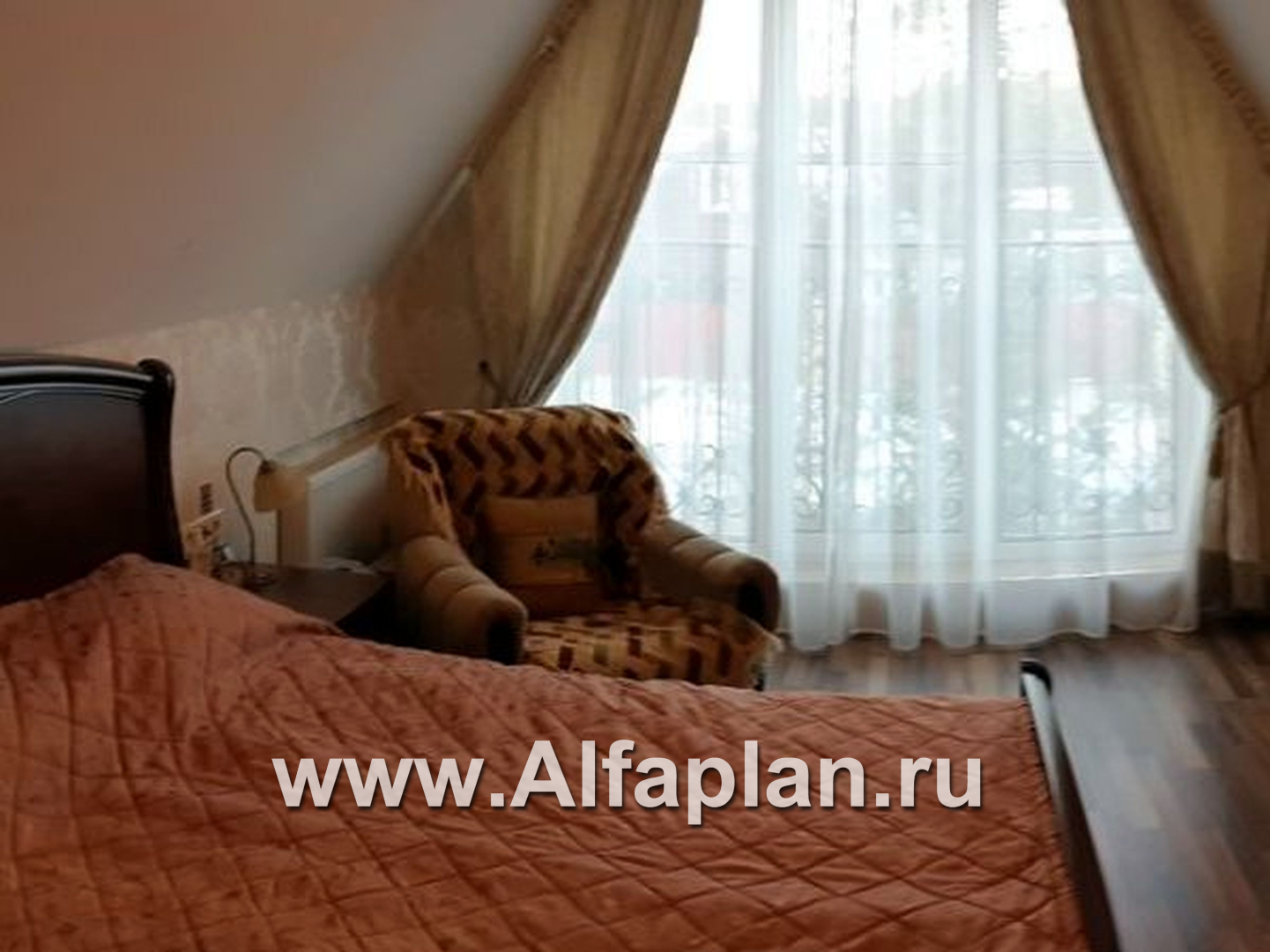

На втором этаже – три спальных, ванная комната и туалет.

Загородный дом отлично подойдет как для сезонного отдыха, так и для постоянного проживания. Дом много раз реализован строительством.

Комментарии 28

  • Невинномысск

    Вопрос по проекту 108A Добрый день. Хочу заказать проект, какие исходные данные нужны для расчета фундамента и т д.?

    Ответ на комментарий
  • Архангельск

    Вопрос по проекту 108A. Здравствуйте. Возможно ли выделение площади от кухни-столовой для небольшой комнаты или рабочего кабинета на месте размещения стола на Вашем плане?

    Андрей, здравствуйте.

    Конечно, можно. Можно перегородками разделить гостевую зону на нужные Вам помещения. Сделать это можно по месту без корректировки проекта.
    Ответ на комментарий
  • Волгоград

    Здравствуйте! Возможен ли проект с гаражом .

    Добрый день.
    Есть аналогичный проект с навесом для машин -125А.
    https://www.alfaplan.ru/catalog/item_1863/

    Ответ на комментарий
  • Йошкар-Ола

    Здравствуйте! Очень понравился проект, хочу заказать, но есть пара вопросов. 1) Подойдет ли проект для республики Марий Эл (Йошкар-Ола), зима длинная и холодная, лето теплое, много снега. 2) Из первого получается нужна замена газобетона на кирпич и его утепление, возможно ли это? 3) Возможна ли замена плитного фундамента на фундамент адаптированный для суглинистой почвы (предполагаю ленточный) 4) Повторю - "Хотелось бы посмотреть более широкую характеристику по объёму материала требуемого для воплощения проекта перед его приобретением, для оценки количества затрат на его постройку. Чтобы после приобретения проекта не оказалось, что он слишком дорог в постройке и его пришлось отдать на переделку местному архитектору для его упрощения с целью удешевления постройки, или вообще пришлось заказывать новый." 5) Возможно ли убрать веранду из проекта вообще? 6) Сколько готовится проект по времени и возможно ли забрать его самостоятельно в Петербурге? Спасибо!

    Леонид, здравствуйте.
    В этом проекте наружные стены - газобетон 300 мм. В вашем случае потребуется увеличение толщины стены до 375-400 мм газобетон и дополнительное утепление. Эти изменения возможно выполнить по месту без корректировки проекта.
    Если у Вас есть инженерная геология участка, присылайте, наш конструктор даст заключение по возможности применения проектного фундамента. Эта работа выполняется бесплатно для Вас.
    Леонид, на странице проекта представлено достаточно информации для принятия решения и определения укрупненных цифр стоимости строительства.
    В проекте очень много спецификаций, все их переслать просто невозможно.

    Ответ на комментарий
  • Самара

    для какой температуры наружнего воздуха рассчитаны стены этого дома

    Александр, здравствуйте.Расчетная зимняя температура наружного воздуха - -29 "С"
    По проекту расчетное значение снеговой нагрузки -240 кг/м2 (2,4 кПо)
    Нормативная ветровая нагрузка 30кг/м gf=1,4
    --

    Ответ на комментарий
  • Хотелось бы посмотреть более подробную характеристику по материалу перед приобретением проекта, для оценки количества затрат на его постройку. Чтобы после приобретения проекта не оказалось, что он слишком дорог в постройке.Скажите пожалуйста можно ли избавится от колонны на первом этаже залив жби перекрытие.

    Михаил, здравствуйте.
    Основные показатели по расходу материалов размещены на его странице на сайте. Этих данных вполне достаточно для укрупненной оценки стоимости и принятия решения. В проекте есть подробные спецификации на весь перечень материалов.

    Ответ на комментарий
  • Новосибирск

    Вопрос о вентиляции чердачного пространства. Для Сибири такой проект допустим? На теплой крыше всегда тает снег и получаются огромные сосульки. Какой угол ската крыши?

    Юрий, здравствуйте.
    Этот проект изначально проектировался для сезонного проживания, с толщиной наружной стены 300 мм газобетон.
    Для строительства в Вашей климатической зоне потребуется его адаптация и не только с точки зрения утепления кровли.

    Ответ на комментарий
  • Кемеровская область, г.Новокузнецк

    Добрый день. Можно посмотреть спецификации по материалам. Расчитан ли проект отопления, канализации для постоянного проживания в зимний периуд, при температурах до минус 30-40 градусов.

    Кирилл, здравствуйте.Все основные показатели по расходу материалов размещены на странице проекта.
    В проекте в наружные стены заложен газобетон толщиной 300 мм, при строительстве в холодной климатической зоне толщину стены нужно увеличить до 375-400 мм с дополнительным слоем утеплителя ( мин. вата 50-70 мм). Конструкция дома позволяет это сделать.
    Система отопления рассчитана для постоянного проживания.
    В качестве источника тепла на отопление и горячее водоснабжение используется котел с бойлером (с насосом и расширительным баком). Топливо для котла выбирается в зависимости от местных условий (газ, мазут, уголь и т.д.)
    Система отопления запроектирована двухтрубная лучевая от коллекторов, расположенных на каждом этаже дома.
    Помещения ванной комнаты отапливаются при помощи «теплого пола».
    Параметры теплоносителя в системе отопления на радиаторы 90-70оС , а на « теплый пол» 50-40оС.

    Ответ на комментарий
  • Белгород

    Здравствуйте. Очень понравился этот проект! Скажите, пожалуйста, можно ли кухню отгородить от столовой стеной, а дверь сделать под лесницей? Спасибо.

    Вячеслав, здравствуйте.
    Благодарим за хорошую оценку нашего проекта. Можно разгородить помещение перегородкой. Проще немного передвинуть окно и вход в оба помещения сделать из холла. Причем выполнить такое небольшое изменение смогут сами строители по месту без корректировки проекта.

    Ответ на комментарий
  • Новороссийск

    Подскажите,пожалуйста,возможно ли фундамент сделать столбчатым? Нужно ли для этого дорабатывать проект? И еще вопрос: для зеркального вида АС и ИС тоже есть в наличии?

    Анна, здравствуйте.
    Конструкция фундамента в первую очередь определяется характеристикой грунтов, поэтому он может быть и ленточным и столбчатым и плитным. Мы конструкцию столбчатого фундамента не разрабатывает, его, как правило, выполняют строители по месту. Можем предложить Вам разработку ленточного фундамента - монолитного или сборного.

    Ответ на комментарий
  • Краснодар

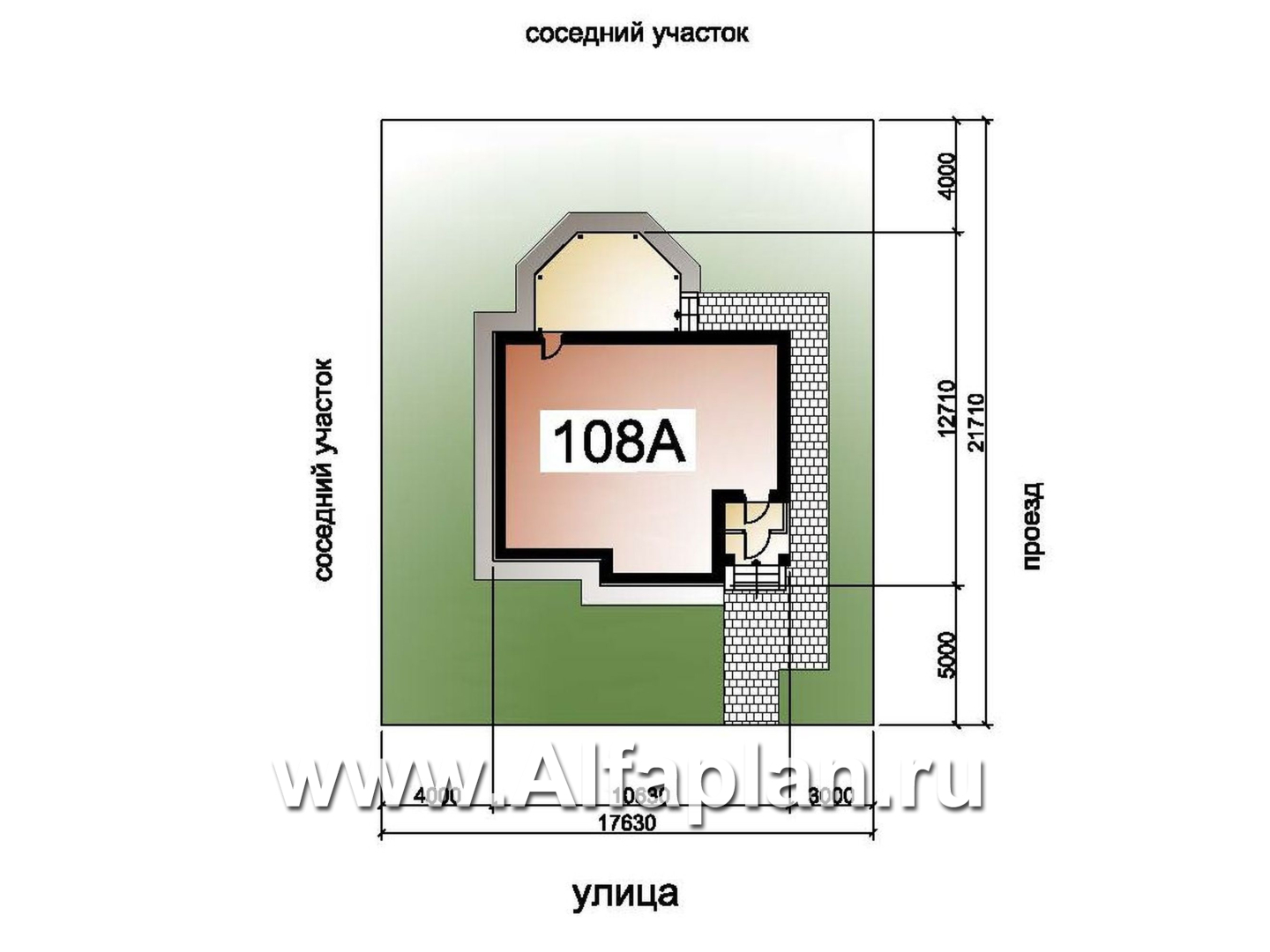

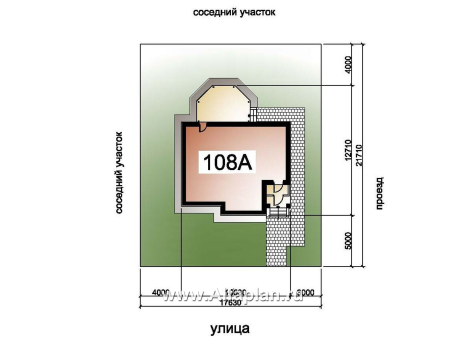

    И ещё , возможно ли данный дом построить на участке шириной 15.5 м. и длиной 41 м. ?

    Эдуард, здравствуйте.
    По нормам от боковых фасадов до границы с проекздом должно быть не менее 3.0 м. - до границы с соседним участком - 4.0 м.
    Если нет необходимости выдерживать нормативные требования, то на Вашем участке дом поместится

    Ответ на комментарий
  • Краснодар

    Доброго времени суток ! Хочу приобрести данный проект . Бюджет на строительство ограничен . Нельзя ли посмотреть спецификацию по материалам для строительства стен и крыши? Что бы в зиму не оставить стены "голыми". Заранее Вам благодарен .

    Эдуард, здравствуйте.
    На странице проекта в таблице характеристик размещена информация по объему материалов на фундамент, стены, кровлю, посмотрите, пожалуйста.

    Ответ на комментарий
  • Клинцы

    Здравствуйте. Очень понравился проек, но хотелось бы домик по-больше. Возможно ли его немного увелить пропорционально процентов на 15-25.

    Игорь. здравствуйте.Такое казалось-бы незначительное изменение дома на 1.0-1.5 м на практике приводит к практически полной переработке проекта. Корректировке в этом случае подлежат все разделы проекта, архитектурно-конструктивное решение дома, начиная с фундамента и заканчивая стропильной конструкцией. Эта работа дорогостоящая ( стоимость аналогична индивидуальному проектированию), трудоемкая и далеко не всегда оправданная. И за такую корректировку мы не беремся.
    Вам имеет смысл рассмотреть варианты домов большей площади.
    --

    Ответ на комментарий
  • Липецк

    здравствуйте ,очень понравился проект этого дома , живем в Липецке , скажите можно заменить в данном проекте фундамент на ленточный ? И использовать газосиликат + обложить кирпичем, возможно ли такая доработка проэкта? С уважением Сергей

    Сергей, здравствуйте.
    Можно использовать другую кострукцию фундамента, в том числе и ленточный. Такой вариант Вам могут выполнить строители, можем дополнительно мы разработать для Вас .

    Ответ на комментарий
  • Челябинск

    ЗДраВСТВУЙТЕ, СУЩЕСТВУЕТ ЛИ ДаННЫЙ ПрОЕКТ С ГараЖЕМ В ЦОКОЛЬНОМ ЭТаЖЕ?

    Сергей, здравствуйте.
    Варианта проекта с цокольным этажом не существует. Есть вариант небольшого дома с цокольным этажом 103АС, посмотри те его, пожалуйста. Гаражи в цокольных этажах мы не размещаем.
    --

    Ответ на комментарий
  • Петрозаводск

    Непонятно вот что. В проекте 110А на фундаментную плиту уходит 41 м куб. бетона. Очевидно, плита с ребрами жесткости, иначе непонятно, куда столько бетона. А в этом проекте площадь фундамента даже больше, но бетона всего 24 куба. Хотя оба дома по нагрузке на фундамент примерно одинаковы. Поясните, пожалуйста.

    Игорь, здравствуйте. Вы совершенно правы, в проекте 108А  плоская плита толщиной 200 мм , под несущие стены предусмотрен цоколь из полнотелого кирпича, обратная засыпка и монолитная плита пола 1-го этажа. В проекте 110А - ребристая плита, котороая совмещает всю это конструкцию, поэтому расход бетона больше.

    Ответ на комментарий
  • Тюмень

    Очень хороший проект, очень понравился. А можно ли посмотреть спецификации на данный проект, для того что бы сориентироваться по затратам на постройку?

    Алия, здравствуйте.
    Основные показатели по расходу материалов Вы можете увидеть на странице проекта в таблице Характеристик материалов

    Ответ на комментарий
  • Омск

    Добрый день, Подскажите,можно этот дом построить из кирпича,

    Владимир, здравствуйте.
    В этом проекте в наружные стены заложен газобетон толщиной 300 мм. Его можно заменить на теплый пустотный кирпич толщиной 250 мм. Такая стена потребует дополнительного утепления, толщина которого буде варьироваться в зависимости от места строительства.

    Ответ на комментарий
  • Омск

    Большое СПАСИБО, заранее вам благодарен. Ещё хотелось бы узнать, возможны ли изменения в проекте, такие ка например: монолитный ж/б фундамент заменить ленточным; перекрытия монолитные ж/б заменить на деревянные; кладку и облицовку стен - вместо 300мм газобитонных блоков и кирпича допустим 2 ряда газобитонных блоков шириной 100мм и между ними утеплитель ПЕНОПЛЭКС 100мм.

    Здравствуйте, Павел.
    О возможностях конструктивных корректировок проектов у нас написано в разделе "Сервис для заказчиков" на сайте, ссылка https://www.alfaplan.ru/genplan/
    По второму вопросу - такой вариант стены недопустим, так как в нем нет НЕСУЩЕЙ конструктивной стены. Стена из газобетона 100мм не является несущей.  Возможен такой вариант: 300мм газобетон, 50-100мм -  утеплитель минеральная вата, лицевой кирпич.
    Ответ на комментарий
  • Омск

    Хотелось бы посмотреть более широкую характеристику по объёму материала требуемого для воплощения проекта перед его приобретением, для оценки количества затрат на его постройку. Чтобы после приобретения проекта не оказалось, что он слишком дорог в постройке и его пришлось отдать на переделку местному архитектору для его упрощения с целью удешевления постройки, или вообще пришлось заказывать новый.

    Добрый день, Павел.

    Спецификацию материалов мы вышлем на вашу эл. почту сразу по завершению новогодних праздников, когда весь наш персонал выйдет из отпуска.

    Ответ на комментарий
  • Омск

    Скажите пожалуйста, какой тип системы отопления предусмотрен в этом проекте?

    Добрый день, Павел.
    В качестве источника тепла на отопление и горячее водоснабжение используется котел  с бойлером  N= 35 квт (с насосом и расширительным баком). Топливо для котла выбирается в зависимоти от местных условий (газ, мазут, уголь и т.д.)
    Система отопления запроектирована двухтрубная лучевая от коллекторов, расположенных на каждом этаже дома. Проектом предусмотрена установка отопительных приборов типа: стальные панельные радиаторы "Kermi" (с воздуховыпускным краном и терморегулирующим клапаном) с настенным креплением и боковым подключением. Помещения ванной комнаты отапливаются при помощи  «теплого пола».
    Параметры теплоносителя в системе отопления на радиаторы  90-70оС , а на « теплый пол» 50-40оС.
    Ответ на комментарий
  • Новосибирск

    Здравствуйте, очень понравился данный проект, вернее ее модификация с навесом, можно ли перенести навес для автомобилей на противоположную сторону, рядом со входом в здание ? и можно ли посмотреть спецификации по материалам на данный дом (без навеса)?

    Добрый день, Евгений.
    По всей видимости, вы имеете ввиду проект 123А (ссылка https://www.alfaplan.ru/catalog/item_1855/). Перенос навеса на другую сторону дома не представляет трудностей и может быть выполнена самостоятельно, так как у дома и навеса - отдельные фундаменты, и оддельные комплекты строительных чертежей. А стыковочные узлы остаются без изменений.
    Спецификации мы сможем вам отправить сразу после новогодних праздников, когда весь персонал вернется из отпуска.
    Ответ на комментарий
  • а сколько будет стоить постройка этого дома

    Добрый день, Артем. Сметы на строительство коттеджей могут сильно разниться в зависимости от региона строительства и метода строительства: договор со строительной фирмой, прораб. или вы сами играете роль "прораба". Поэтому, чтобы не ошибаться и не вводить в заблуждение потенциальных Застройщиков, сметы мы не предоставлем.



    Ответ на комментарий
  • Проект интересный, но хотелось бы чтобы высота монсардного скоса была выше см. на 70. Возможно ли доработка проекта перед покупкой?

    Добрый день, Руслан.

    Высота мансардного скоса составляет в проекте 1м10см. Эта высота выбрана потому, что по российским нормативам учет жилой площади начинается именно при такой высоте, при меньшей - площадь помещений не учитывается. Угол уклона кровли в разных направлениях составляет 45 и 55 град.

    При такой высоте скоса и при таких углах кровли мансардный потолок не "давит" на человека.

    Если вы все-таки решите сделать скос выше, то надо добавть 3 ряда газобетона высотой 250мм каждый, не внося никаких иных корректировок в проект.

    Ответ на комментарий
  • Добрый день, подскажите на мансарде окна предусмотрены только в одной спальне и ванной комнате?

    Добрый день.

    На мансарде окна предусмотрены в двух спальнях и на лестнице. Посмотрите, пожалуйста, на планах и фасадах.

    Ответ на комментарий
  • Домик ,вроде хороший!? А можно заказать дополнительную копию за 3500р. без заказа основно ,гополного проекта чертежей?

    Добрый день, Дополнительная копия потому так и называется, что приобретаеся дополнительно к основному комплекту чертежей.

    Отдельно ее приобрести нельзя.

    Ответ на комментарий
  • Большая спальня проветривается через окно. А две другие через окна верхнего света?

    Да, в этом доме не предусмотрена принудительная вентиляция. только естественная через окна.

    Ответ на комментарий
  • Дом красивый и смотрится здорово,а как насчёт вентиляции и проветривания спален?

    Благодарим за хорошую оценку нашего проекта.

    В жилых помещениях предусмотрена естественная вентиляция и проветривание осуществляется через окна.

    Ответ на комментарий
