174A-S Проект двухэтажного дома с мансардой, с террасой, с гаражом и сауной, цокольный этаж на уровне земли

Автор проекта: В. Тарасов
  • Общая площадь дома:174.9 м²
  • Площадь отапливаемых помещений:158.99 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    48 200 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    12 300 ₽
  • Электронная копия в формате PDF    7 000 ₽
  • Строительный паспорт проекта    3 500 ₽
  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
Стоимость, дополнительные опции только для проектов Тарасова В.А.:
  • Корректировка Паспорта проекта
    (в зависимости от пожеланий)
    По дог.
  • Корректировка конструкций дома
    (в зависимости от пожеланий)
    По дог.
  • Разработать скрытые алюминиевые роллеты (опция, отдельный альбом - возможность уточнить у консультантов)    1 ₽
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы).

.

Общая площадь дома 174.9 м²
Площадь гаража 22.92 м²
Общая площадь дома, без гаража 151.98 м²
Площадь цокольного этажа 74.15 м²
Площадь дома, с цокольным этажом 249.05 м²

Проект двухэтажного дома с мансардой, с террасой, с гаражом и сауной, цокольный этаж на уровне земли - технические характеристики

Тип фундамента монолитная ж/б плита
Тип наружных стен кирпич/газо(пено)бетонные блоки
Тип внутренних несущих стен кирпич
Тип перекрытий монолитная ж/б плита над цокольным и 1-ым этажами, и по деревянным балкам - над 2-ым
Тип кровли битумная черепица
Наружная отделка стен лицевой кирпич, декоративная штукатурка, облицовочный камнь
Наружная отделка цоколя облицовочный камень
Гараж Гараж на 1 авто/Гаражные ворота ALUTECH (реклама: ООО "Алютех-М")
Ширина 9 м
Длина 14 м
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

Как обеспечить себе максимальный уровень комфорта, израсходовав при этом минимум пространства? На этот вопрос, насущный для всех владельцев небольших земельных участков, есть универсальный ответ: цокольный этаж. Кстати, он может быть еще и исключительно эффектным архитектурным элементом, предлагаемый проект дома – яркое тому подтверждение.

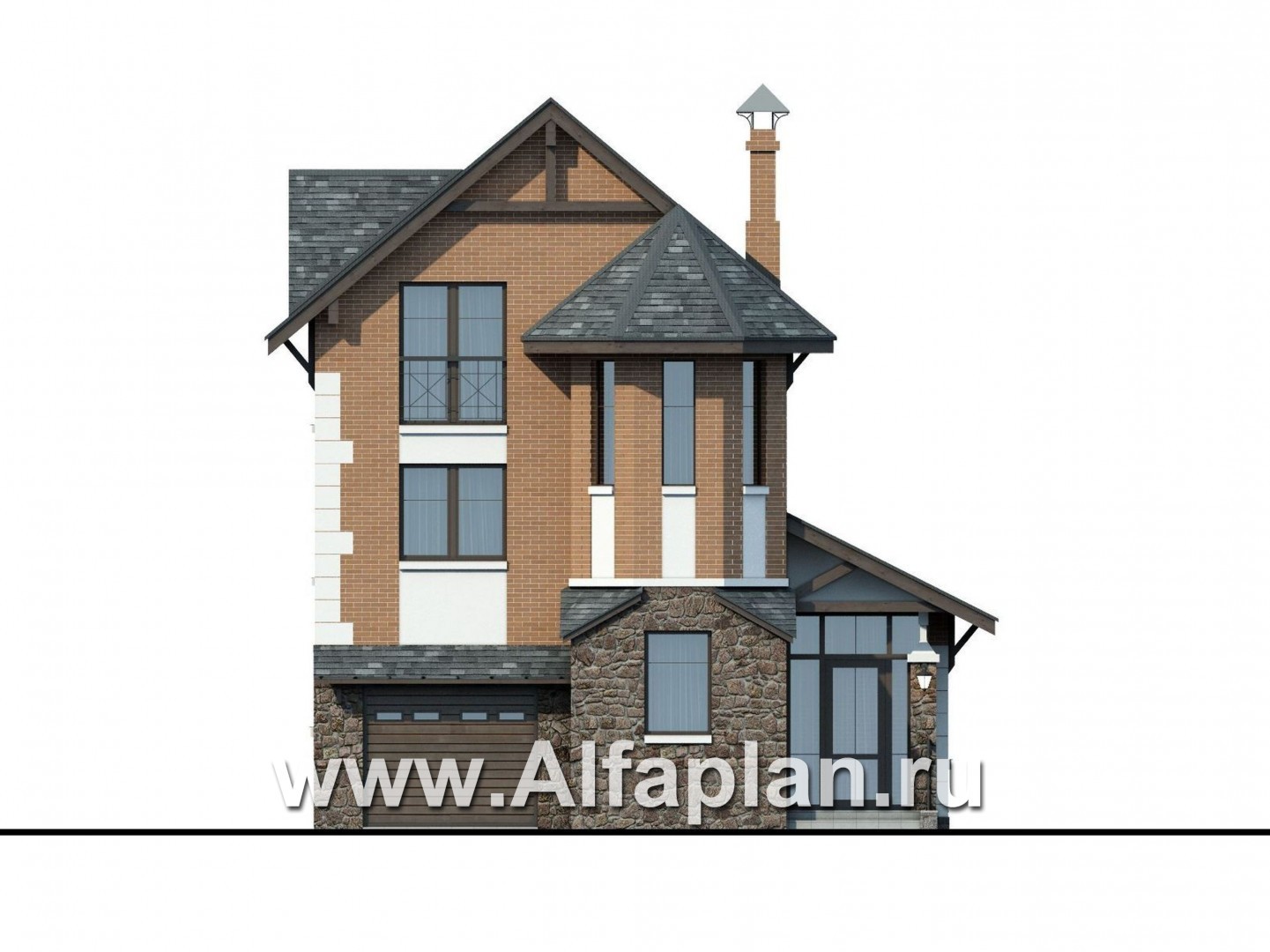

Благодаря тому, что цокольный этаж этой постройки облицован подчеркнуто грубым рустовым камнем, создается впечатление, будто дом является частью старинной крепости. Этот эффект еще более усилен с помощью многогранного эркера под остроконечной крышей, находящегося на главном фасаде: поднятый на высоту цоколя, он придает очертаниям этого дома из кирпича (газобетона) романтичность.

Как и положено дому-крепости, постройка выглядит весьма солидно: помимо массивного цоколя, свою роль сыграли строгие, лаконичные очертания фасада, сдержанная цветовая гамма и, разумеется, массивная кровля сложной формы, выполненная из свинцово-серой битумной черепицы.

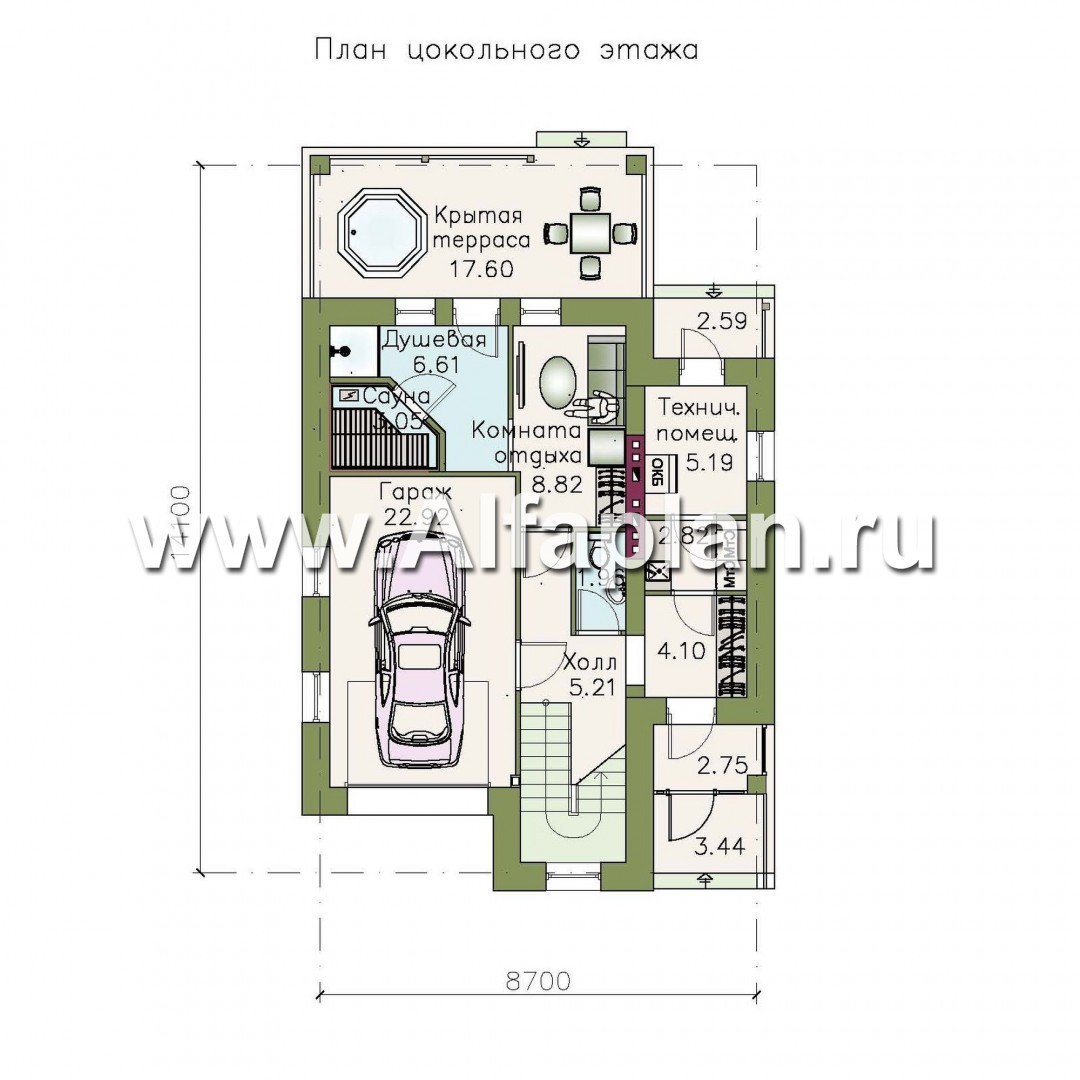

Проект газобетонного (кирпичного) дома предусматривает наличие теплого гаража: он занимает часть цокольного этажа, примыкающую к главному фасаду. Здесь же расположен центральный вход, а также холл с лестницей, который ведет в часть дома, отведенную под сауну и вспомогательные помещения – комнату отдыха, а также душевую. Оттуда можно попасть на оборудованную купелью крытую террасу, имеющую отдельный выход во двор.

Согласно проекту дома из кирпича (газобетона), предусмотрен еще один, третий, выход – он  расположен  там же, со стороны двора, и ведет в группу служебных помещений, расположенных вдоль одной линии. Выход является сквозным, то есть позволяет попасть во двор непосредственно с главного входа.

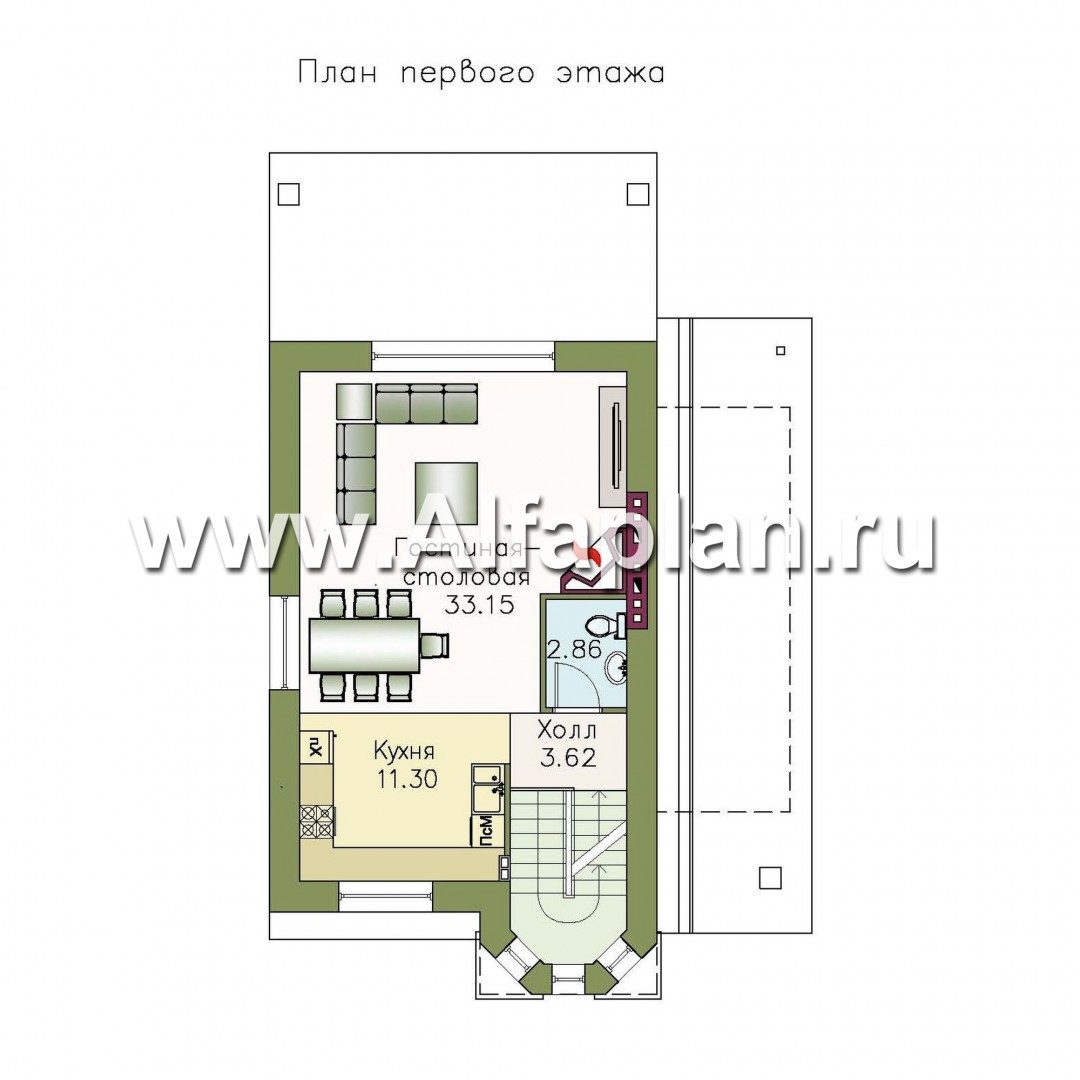

Первый этаж этого кирпичного (газобетонного) дома целиком отдан под гостевую группу. Это большая гостиная-столовая, оборудованная угловым камином, а также примыкающая к ней кухня. При желании эти помещения можно объединить с холлом в просторную студию – в этом случае обеденный стол, расположенный возле бокового окна, будет находиться как раз на границе функциональных зон.

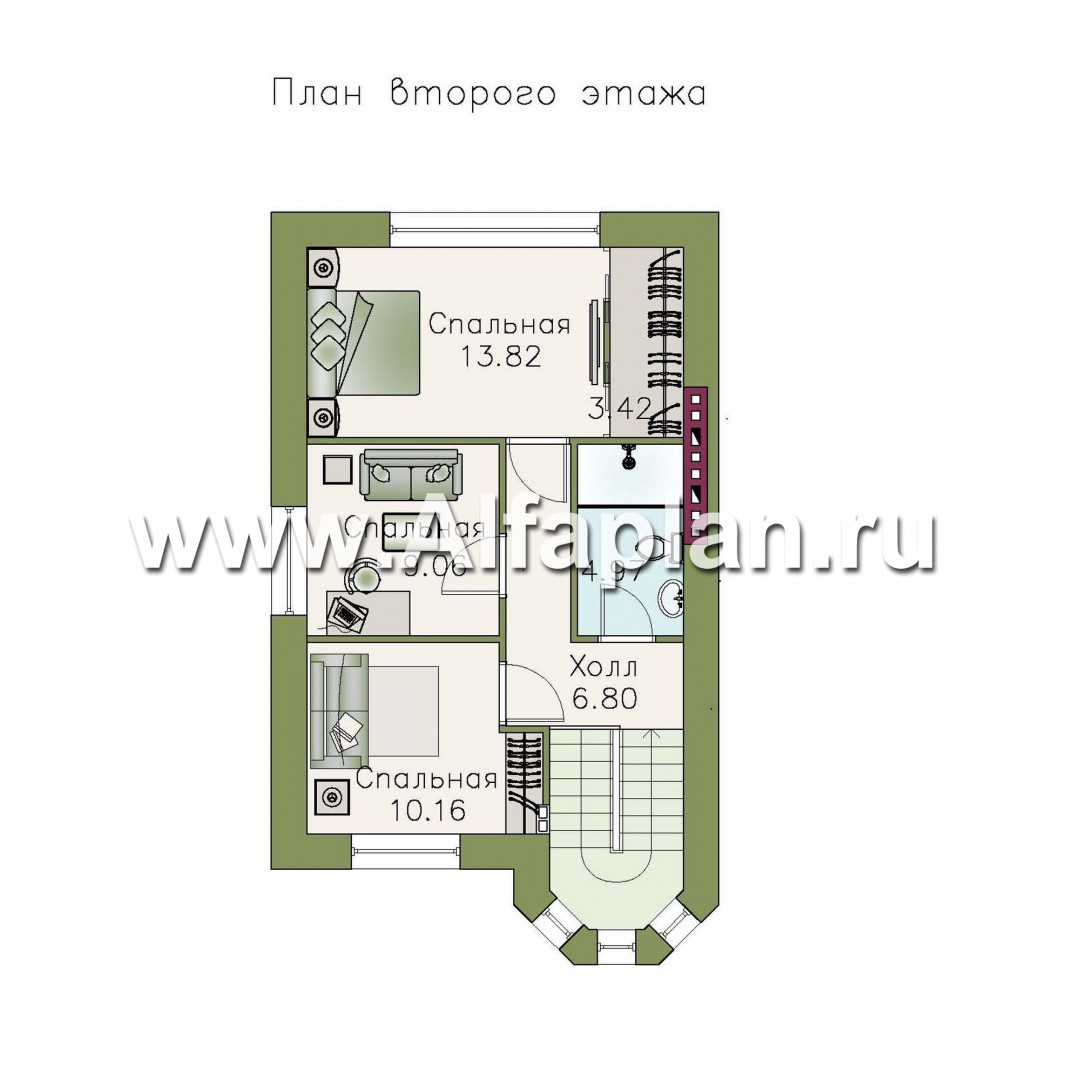

На втором этаже расположилась приватная зона – это три смежных спальни, одна из которых значительно больше по площади. Все помещения, включая санузел, сгруппированы вокруг Г-образного холла.

Комментарии 4

  • Ярославль

    Здравствуйте, какая минимальная толщина внешних стен проекта?

    Добрый день, Альберт.
    По проекту наружные стены разработаны в нескольких вариантах, что позволяет адаптировать проект к различным климатическим условиям.
    В наружные стены заложен газо(пено)бетон - 375(400) мм.( характеристики блока объемный вес -500 кг/м3, марка на прочность В3.5), и пустотный кирпич - 380мм.(альтернативно).
    Далее предусмотрен слой утеплителя 50-100 мм, толщина которого зависит от климатической зоны строительства, воздушный зазор -30-40 мм. и лицевой кирпич -85-120 мм. (штукатурка).
    Ответ на комментарий
  • ульяновск

    Добрый день,можно ли заказать проект с неб.изменением?Чтобы лестничный эркер снизу был таким же полукругом,как верх?И повлияет ли это на цену проекта?

    Добрый день, Юлия,

    Внести изменение в части эркера в проект 174а будет не сложно силами строителей. Если потребуется изменение может быть внесено в объеме паспорта проекта (без корректировки рабочей документации). Подробно о корректировке паспортов см. https://www.alfaplan.ru/genplan/. Есть похожий проект 172а https://www.alfaplan.ru/catalog/item_3033/, где этот эркер изначально запланирован многогранным с первого этажа.
    Ответ на комментарий
  • Вопрос по проекту 174 A скажите размеры длина и ширина крытой террасы проекта 174А:

    Здравствуйте, Андрей!

    Размеры террасы - 6.3х2.6. Проект имеет 100% готовность всех разделов и может быть предоставлен в кратчайшие сроки.

    Ответ на комментарий
  • Калининград

    Вопрос по проекту 174A Какая высота дома?

    Здравствуйте, Андрей!

    Высота в коньке - 7.830, от уровня земли - 10.930.

    Ответ на комментарий
