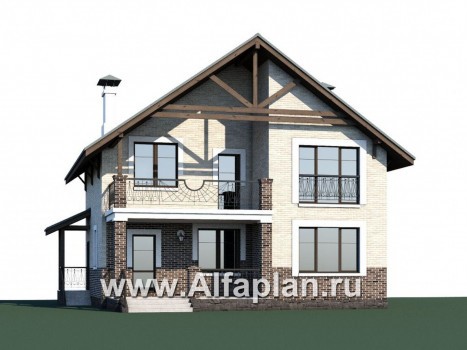

315A-S «Виконт» - проект дома с мансардой, с отличной планировкой

Автор проекта: В. Тарасов
  • Общая площадь дома:142.9 м²
  • Площадь отапливаемых помещений:120.48 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    41 200 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    12 300 ₽
  • Электронная копия в формате PDF    7 000 ₽
  • Строительный паспорт проекта    3 500 ₽
  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
  • Вариант фундамента - ленточный из сборных Ж/Б блоков глубиной заложения 1,85м    6 500 ₽
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы). В случае применения фундамента на сваях необходимы инженерно-геологические изыскания и привязка фундамента.

.

Общая площадь дома 142.9 м²

«Виконт» - проект дома с мансардой, с отличной планировкой - технические характеристики

Тип фундамента монолитная ж/б плита 33 м³
Тип наружных стен кирпич/газо(пено)бетонные блоки 98 м³
Тип внутренних несущих стен кирпич
Тип перекрытий монолитная ж/б плита над 1-ым эт, по деревянным балкам над 2-ым 14.3 м³
Тип кровли натуральная черепица/битумная черепица 196 м²
Наружная отделка стен лицевой кирпич, декоративная штукатурка 260.6 м²
Наружная отделка цоколя облицовочный камень 24 м²
Гараж Без гаража
Высота дома от проектного уровня земли 9.95 м
Высота 1-го этажа от пола до потолка 3 м
Высота мансардного скоса от пола 2.2 м
Ширина 9 м
Длина 10 м
Мощность котла с бойлером горячей воды 35 кВт
Утеплитель минеральная вата 261.7 м²
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

«Виконт» - проект дома с мансардой, с отличной планировкой

Комментарии 5

  • Кострома

    Здравствуйте. Очень нравится проект, но есть вопросы. 1.Можно ли Г-образную перегородку на кухне сместить ко входу в дом (на длину кирпича)? Таким образом выровнять вход на кухню и гостиную. Это увеличит размер кухни и уменьшит размер техпомещения и туалета. 2. Получится, что на два опорных столба (г-образные перегородки) можно положить железную балку до наружных стен. В этом случае смогу ли я закрыть первый этаж стандартными плитами перекрытия? Если да, то будут ли участки где придется делать плиту? И в каком месте? 3. Уменьшившийся размер техпомещения позволит разместить там котел? Или размера будет недостаточно? И можно ли не делать в техпомещение отдельный вход с улицы? В фотоотчете его нет. 4. Хочу сделать ленточный монолитный фундамент глубиной 1,6 м.. Почва - пески и суглинки. Грунтовые воды глубоко - 5 м. Если сделать дополнительную ленту под двумя столбами описанными в п.2, то можно ли закрыть фундамент стандартными платами перекрытия? 5. Для региона Кострома какую ширину фундамента и стен надо делать? Какова будет ширина пеноблока, утеплителя и облицовочного кирпича? 6. Какая ширина дома без крылец?

    Добрый день,  Дмитрий.
    Благодарим Вас за интерес к проектам Альфаплан и обращение в нашу архитектурную студию.
    Спасибо за комплимент по поводу проекта 315А.
    Мы можем для вас перепроектировать конструкции.
    1. Перекрытия сделать из сборных плит. Над фундаментом - тоже.
    2. Монолитный ленточный фундамент.
    Стоимость работы можно посмотреть на сайте по ссылке https://www.alfaplan.ru/faq/ . В настоящее время действует новогодняя скида 15%, ее мы распространяем и на дополнительные проектные работы (изменение конструкций).

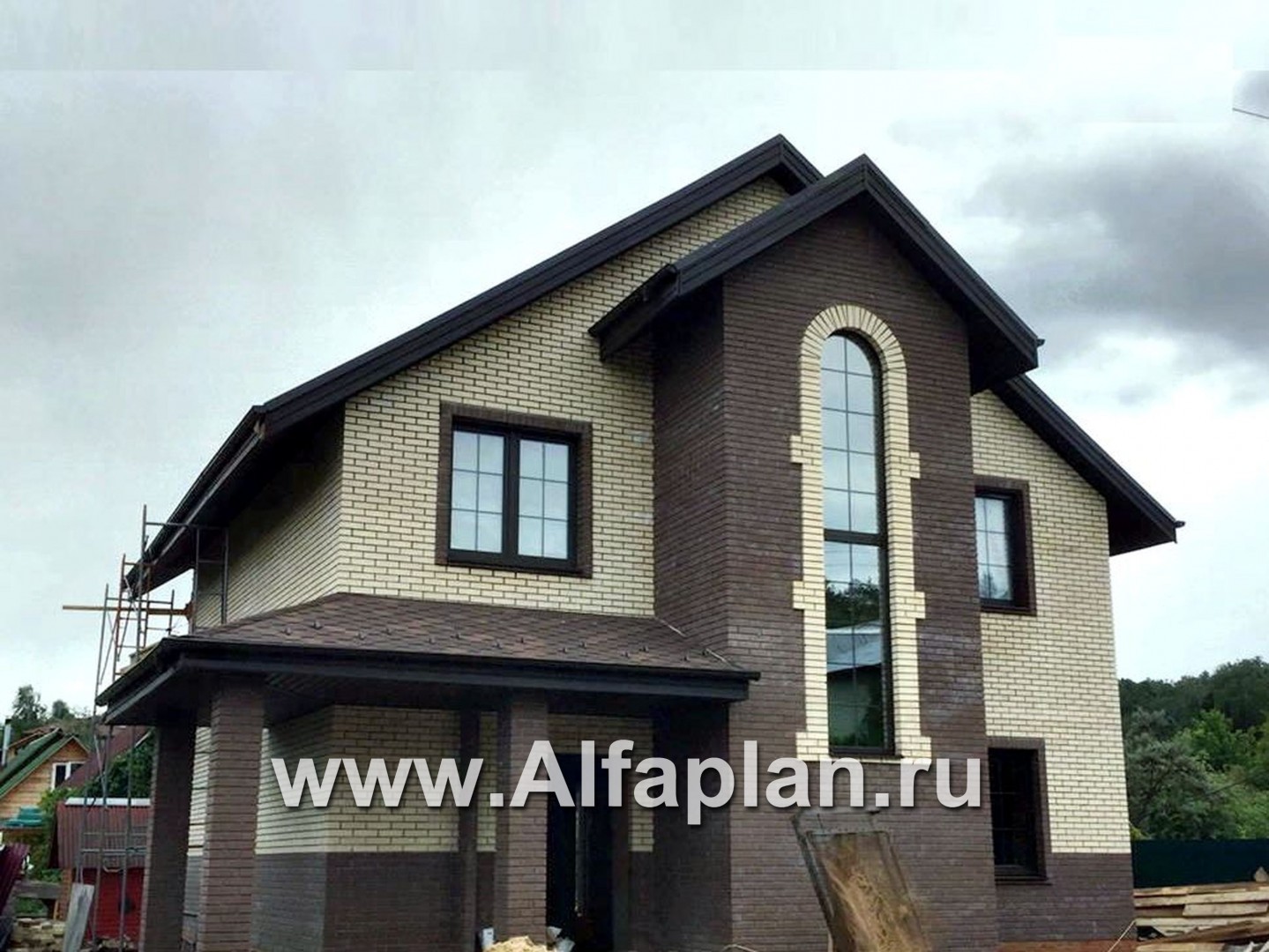

    Выход из котельной на улицу по нормам можно не делать. Но, если у вас твердое топливо, например, уголь, это будет, конечно, удобно. Мы делаем обычно выход, так как не знаем, на каком топливе будет отапливаться дом конкретного заказчика.
    Полная ширина дома, от эркера дестницы до колонн террасы, ровно 12м.
    Для Костромы подходит проектное решение, так как мы рассчитываем дома на среднюю полосу России. Толщина блоков из ячеистого бетона 375мм, утеплитель минвата 50мм, воздушный зазор 30-40мм, облицовочный кирпич.

    С уважением,

    констутант Альфаплан Надежда.

    Ответ на комментарий
  • Москва

    Здравствуйте, подскажите пожалуйста описание ж/б перекрытия первого этажа предусмотрено на газобетон без армопояса???? На плане первого этажа не показаны внутренние несущие стены, они не предусмотрены????

    Добрый день, Евгений,

    в проекте заложены монолитные перекрытия. Монолитный пояс под монолитные перекрытия не делается. Пояс выполняется в случае применения сборных плиты перекрытия и под перекрытия по дер. балкам. В проекте на 1ом этаже предусмотрено два несущих столба (выполняются из полнотелого кирпича М100), расположенные в кухне-столовой и гостиной (в местах изгибов Г-образных перегородок). Проект имеет 100% готовность всех разделов и может быть предоставлен в кратчайшие сроки. Фотографии домов, построенных по этому проекту, Вы найдете в фотогалерее на сайте https://www.alfaplan.ru/photos/ или в нашей группе Вконтакте https://vk.com/club9192433.

    Ответ на комментарий
  • Вопрос по проекту 315A Здравствуйте, скажите, есть ли филиал вашей компании в нашем городе? Занимается ли ваша компания возведением домов? Какова ориентировочная стоимость строительства дома по проекту 315 А "Виконт" в нашем регионе? Заранее спасибо!

    Здравствуйте, Валерий!

    для посещения офис работает только в Петербурге. Наша архитектурная студия занимается проектированием коттеджей и малых архитектурных форма (бань, гаражей, беседок). Строительного подразделения у нас нет, поэтому о стоимости строительства ответить сложно. Стоимость строительства зависит от цены на строительные материалы, которая может быть различна в разных регионах, от стоимости строительных работ, которая также может существенно отличатся в зависимости от региона строительства и способа ведения строительных работ, от подготовительных работ и от удаленности места застройки. Правильную цифру вы получите, только когда проведете тендер среди местных компаний и получите от них сметы.


    Ответ на комментарий
  • Краснодар

    Вопрос по проекту 315A Добрый день. Подскажите пожалуйста, - какова высота дома по данному проекту? - какова площадь темного кирпича, используемого на эркере по данному проекту? С уважением Юлия

    Юлия, добрый день,

    Высота дома в коньке - 9.35 м., отметка земли по проекту - -06.0м. Полная высота дома получается 9.95 м. Площадь темного облицовочного кирпича -113.9 м2

    Ответ на комментарий
  • Новозыбков

    Здравствуйте.Заинтересовал этот проект. Вышлите размеры комнат.Нельзя ли тип перекрытий между 2 и 1 этажом поменять на плиты жб.Можно ли поменять проект:вместо крытой терассы продлить кухню до формы квадрат?

    Людмила, добрый день,
    Заменить монолитные перекрытия на сборные можно. Вы можете доверить вопрос подбора плит Вашим строителям, а можете заказать нам разработку такого варианта. Изменение в плане продления кухни возможно, причем реализовать его будет не сложно непосредственно в ходе строительства без внесения изменений в рабочую документацию, достаточно будет продлить наружные стены. При необходимости мы можем внести необходимые корректировки в объеме Паспорт проекта (отобразить на планах, фасадах и разрезах дома). Подробно касательно изменений в Паспорте и разработки сборного перекрытия проекта см. https://www.alfaplan.ru/genplan/.

    Ответ на комментарий
