334A-S «Смарт» - проект дувухэтажного дома из газобетоа, план с кабинетом на 1 эт и с навесом на 1 авто

Автор проекта: В. Тарасов
  • Общая площадь дома:127.68 м²
  • Площадь отапливаемых помещений:122.95 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    38 800 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    12 300 ₽
  • Электронная копия в формате PDF    7 000 ₽
  • Строительный паспорт проекта    3 500 ₽
  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
  • Проект отопления ТЕПЛЫЕ ПОЛЫ + радиаторы (типовой вариант)    6 500 ₽
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы). В случае применения фундамента на сваях необходимы инженерно-геологические изыскания и привязка фундамента.

.

Общая площадь дома 127.68 м²

«Смарт» - проект дувухэтажного дома из газобетоа, план с кабинетом на 1 эт и с навесом на 1 авто - технические характеристики

Тип фундамента монолитная ж/б плита
Тип наружных стен кирпич/газо(пено)бетонные блоки
Тип внутренних несущих стен кирпич
Тип перекрытий монолитная ж/б плита над 1-ым эт, по деревянным балкам над 2-ым
Тип кровли битумная черепица
Наружная отделка стен декоративная штукатурка
Наружная отделка цоколя облицовочный камень
Гараж С гаражом-навесом
Ширина 12 м
Длина 10 м
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

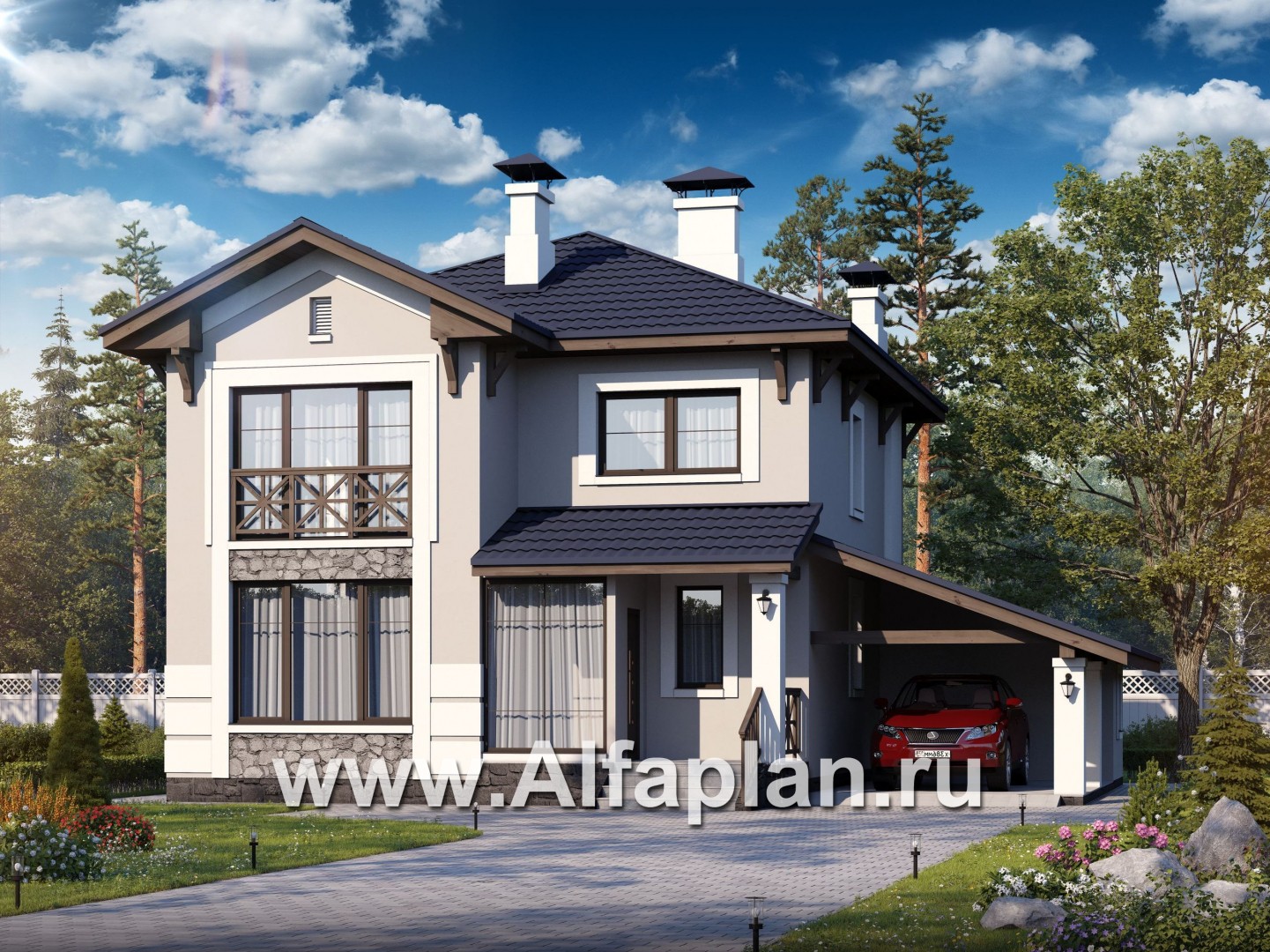

Экономичный двухэтажный проект дома  334А «Смарт» обладает общей площадью 128 м2, но при этом, наделен комфортом дома, гораздо большего по площади. В нем есть жилая комната на первом этаже, гараж-навес. На втором этаже есть комната для постирочной, или это же помещение можно использовать для сауны.

Экономичный двухэтажный проект дома  334А «Смарт» обладает общей площадью 128 м2, но при этом, наделен комфортом дома, гораздо большего по площади. В нем есть жилая комната на первом этаже, гараж-навес. На втором этаже есть комната для постирочной, или это же помещение можно использовать для сауны.

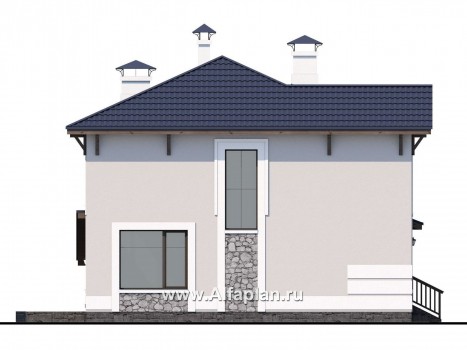

Фасад выполнен в историческом стиле, с элегантным, но несложным в изготовлении, декором. Материал фасада - штукатурка. Современные качественные штукатурки – это долговечный и красивый материал, который будет за городом служить десятилетиями.

На входе в дом – прихожая площадью больше 8м2, с большой гардеробной. Лестница включена в помещение гостиной, и визуально делает его намного больше. К гостиной примыкают помещения столовой-кухни, и кабинета.

В варианте проекта 334В «Смарт» столовая-кухня и кабинет объединены в одно общее помещение.

На втором этаже – три спальных, и большая ванная комната, к которой примыкает отдельное помещение постирочной или, альтернативно, там может быть размещена сауна.

 К дому примыкает гараж-навес, позади которого расположена котельная. При желании, гараж можно без проблем закрыть стенами, и сделать его теплым.

Архитектурный проект является охраняемым объектом авторского права. Воспроизведение визуализаций проекта и/или его частей разрешается с обязательным указанием имени автора и активной гиперссылки на источник.

Дом по проекту может быть реализован в любом регионе России. Готовые проекты домов требуют ПРИВЯЗКИ к участку строительства.

Комментарии 10

  • Вологда

    Здравствуйте. Скажите пожалуйста, под арболитовые блоки 400, нужна адаптация проекта. Погреб идёт с привязкой к фундаменту, или отдельно?

    Добрый день, Александр.
    В проекте в наружные стены заложен пустотный кирпич (380 мм) и газо/пеноблок -375мм(400мм).
    Характеристика блока- D500, B3.5. При замене материала характеристики должны быть аналогичными.
    Т.е. такая замена возможно, при применении материла с аналогичными свойствами,  но документацию мы не перерабатываем.
    Ответ на комментарий
  • Астана

    1) Возможно перекрытие первого этажа плитами перекрытия из газобетона (армированного) Сибит . 2) Если изменить толщину блок не 375 , а 400 мм (в нашем регионе 375 нет) , если проект уже на руках какие изменения это повлечёт?

    Добрый день,  Никита.
    Вы можете применить блок толщиной 400 мм, никаких конструктивных изменений это не потребует.
    Рассчитать расход можно самостоятельно, трудности это не составляет.
    Мы можем разработать для Вас конструкцию сборных перекрытий за небольшую доплату.
    Присылайте ссылку на поставщика( производителя), будет применена именно эта номенклатура.
    Возможно выполнение сборного перекрытия и силами строителей по месту.

    Ответ на комментарий
  • Вопрос по проекту 334A Можно ли заказать этот проект без гаража и техпомещения?

    Добрый день, Михаил.
    У нас есть похожий вариант проект 333А.
    Если вы хотите подобным образом переработать проект 334А, то это может быть сделано за дополнительную стоимость.
    С уважением, консультант Альфаплан Надежда.
    Ответ на комментарий
  • Хабаровск

    Проект 334 А. Здравствуйте. Подскажите, пожалуйста, габаритные размеры дома без тех. помещения. Габаритные размеры тех. помещения.

    Добрый день, Ирина.
    Осевые размеры коробки дома без учета Тех. помещения - 8.1 х 10.2 м. Оси проходят по середине стены.
    Габаритный размер составит 8.8 х 11.0 м.
    Тех. помещение выступает на 3.9 м., его размеры в осях 3.9 х 2.1 м.
    Проект имеет 100% готовность всех разделов и может быть предоставлен в кратчайшие сроки.
    Ответ на комментарий
  • Севастополь

    А какова сейсмика для этого проекта? Нужна ли изменения в проекте, для 8 бальной зоны Севастополя?

    Добрый день, Владимир.
    Проект, к сожалению, не  рассчитан на строительство в сейсмозоне. При строительстве сейсмичных районах необходима адаптация документации по месту.


    Ответ на комментарий
  • Белгород

    Добрый день! Подскажите пожалуйста высоту конька крыши и эркера?

    Добрый день, Владимир,

    Конек основной кровли находится на 8940 выше проектного уровня земли. Конек кровли эркера гостиной - на 7960 выше проектного уровня земли.
    Ответ на комментарий
  • Вопрос по проекту 334A Какова высота стен первого и второго этажа?

    Дарья, здравствуйте.

    Высота 1-го эт.-2.7 м, 2-го -2.6 м. (от пола до потолка). Проект имеет 100% готовность всех разделов в прямом и зеркальном вариантах и может быть предоставлен в кратчайшие сроки.

    Ответ на комментарий
  • Белгород

    Возможен вариант с цокольным этажом?

    Сергей, добрый день,

    готовый Рабочий проект с цокольным этажом не разработан. Можем предложить выполнить для Вас вариант с цоколем  в ПАСПОРТЕ проекта  (без корректировки строительной рабочей документации).  Паспорт проекта включает в себя планировки, фасады, разрез, пояснительную записку.На основании планировок Паспорта и информации Рабочего проекта строители по месту выполняют цокольный этаж. К откорректированному Паспорту будут приложены типовые конструктивные узлы по цоколю  (сечения, схема армирования, спецификации), которые дают рекомендации (тех.решения) по доработке. Стоимость Паспорта с цоколем будет определена после получения от Вас тех.задания и определения объема работ.
    Ответ на комментарий
  • Cургут

    Вопрос по проекту 334A Добрый день. Выбрали проект Смарт . Нас интересует зеркальная копия. Вопрос: как привязать данный проект к нашим конкретным условиям: дом будет строиться в Липецкой области (т.е. нам нужно определиться с конструкцией наружных стен), и будет ли фундаментная плита оптимальна в наших условиях: на участке до метра плодородный слой, затем метра 2 - суглинок, потом песок. Участок не ровный Вопрос второй: прилагаете ли Вы к типовому проекту привязку дома к участку ? И сроки выполнения привязки и получения проекта? С уважением, Ирина.

    Ирина, добрый день,

    Проект разработан с возможностью адаптации к различным климатическим зонам. По проекту наружные стены разработаны в нескольких вариантах, что позволяет адаптировать проект к различным климатическим условиям. В наружные стены заложен газо(пено)бетон - 375(400) мм.( характеристики блока объемный вес -500 кг/м3, марка на прочность В3.5), или пустотный кирпич - 380мм.(альтернативно). Далее предусмотрен слой утеплителя 50-100 мм, толщина которого зависит от климатической зоны строительства, штукатурка. При желании можно применить лицевой кирпич.

    Монолитная фундаментная  плита в проекте разработана с учетом следующих Геологических условий: 1.проект  фундамента применяется для всех типов грунтов кроме торфяных 2.расчетное сопротивление грунта основания не менее R-1,5 кг/см2  3.расчетный уровень грунтовых вод не выше 0.5 м от поверхности земли. Это универсальная конструкция фундамента хорошо работающая в 90 случаях из 100 ( исключением являются торфяники). Если Вы делали инженерно-геологические изыскания, пришлите их нам. Наш конструктор даст заключение по применению проектной конструкции фундамента к грунтам Вашего участка.

    Мы можем выполнить Разбивочный план участка. Ознакомиться с примерами работ и стоимостью Вы можете по ссылке:https://www.alfaplan.ru/land-planning/

    Ответ на комментарий
  • Рязань

    Добрый день! понравился проект Смарт. есть несколько вопросов. 1. возможен ли вариант наружной отделки облицовочным кирпичом? 2. понимаю что есть возможность спроектировать погреб, откуда лучше тогда делать вход в него? 3. Какая высота этажей этого проекта? 4. и нет ли фото объектов выполненных по этому проекту? Спасибо!

    Павел, здравствуйте,

    Выполнить отделку кирпичом возможно (укажите в форме заказа, что потребуются узлы для такой облицовки, они будут приложены бесплатно). У нас есть разработанный типовой вариант погреба, не привязанный к конктретному проекту 3600*4200, высотой 1,85, с лазом 700*900 и выдвижной лестницей. Вход может быть расположен в любом удобном Вам месте: холле, прихожей, кухне. Высоты этажей: 1 эт - 2750, 2 эт - 2600. Проект был выпущен в 2015 году и продавался неоднократно, но к сожалению, фотографиями построенных домов мы пока не располагаем.

    Ответ на комментарий
