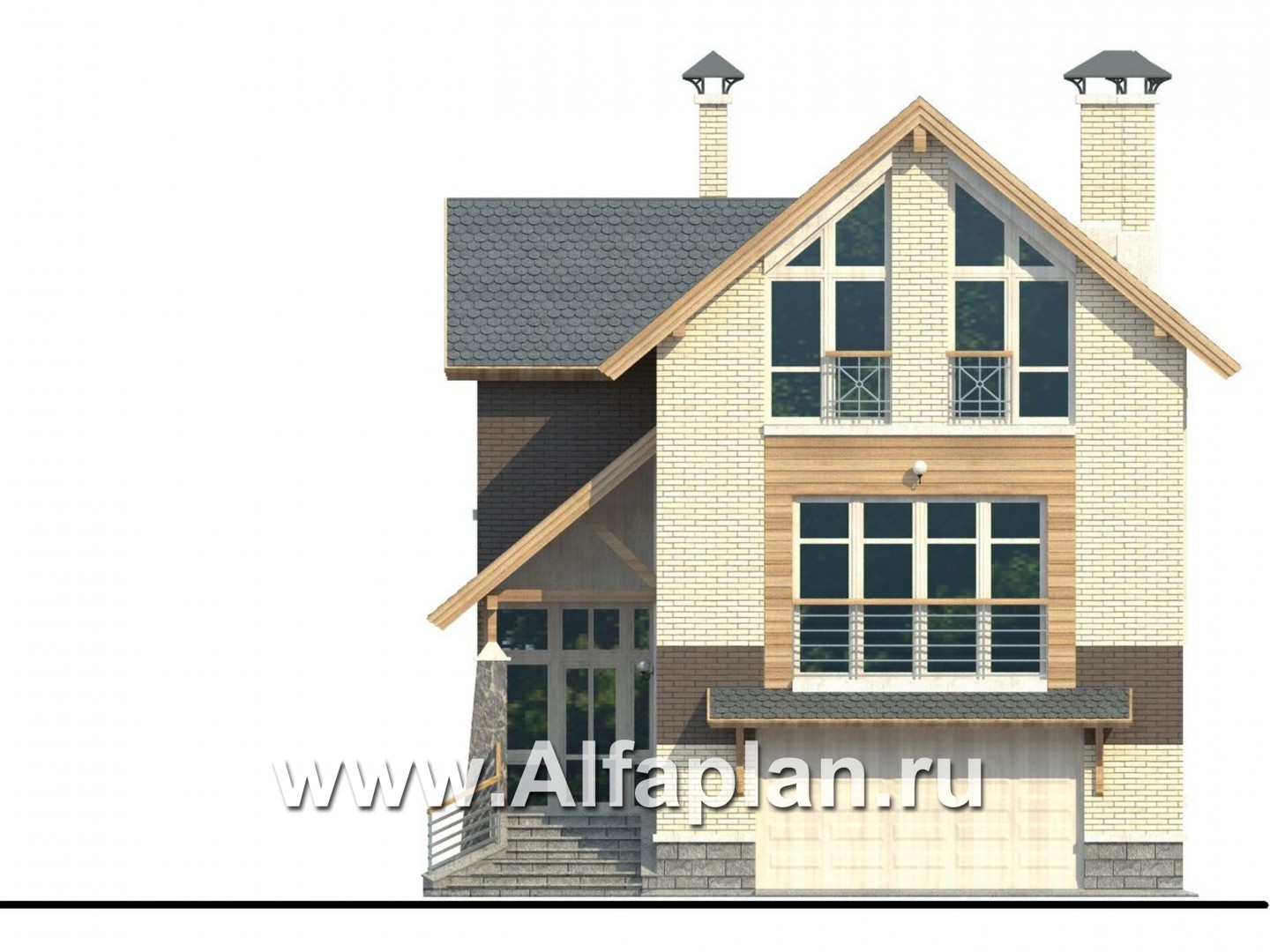

72E-S «Экспрофессо» - проект трехэтажного дома, с гаражом и сауной, цокольный этаж на уровне земли

Автор проекта: В. Тарасов
  • Общая площадь дома:134.32 м²
  • Площадь отапливаемых помещений:180.9 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    49 900 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    13 100 ₽
  • Электронная копия в формате PDF    7 000 ₽
  • Строительный паспорт проекта    3 500 ₽
  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
  • Фундамент ленточный из сборных ж/б блоков глубиной заложения 2,2м    6 500 ₽
  • Перекрытие над ЦОКОЛЬНЫМ этажом - монолитная ж/б плита    6 500 ₽
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы). В случае применения фундамента на сваях необходимы инженерно-геологические изыскания и привязка фундамента.

.

Общая площадь дома 134.32 м²
Площадь гаража 32.55 м²
Общая площадь дома, без гаража 101.77 м²
Площадь цокольного этажа 57.45 м²
Площадь дома, с цокольным этажом 191.77 м²

«Экспрофессо» - проект трехэтажного дома, с гаражом и сауной, цокольный этаж на уровне земли - технические характеристики

Тип фундамента монолитная ж/б плита 30 м³
Тип наружных стен кирпич/газо(пено)бетонные блоки 92.6/91.4 м³
Тип внутренних несущих стен нет (только перегородки) 22.8 м³
Тип перекрытий сборные ж/б плиты над цокольным и 1-ым этажами, и по деревянным балкам - над 2-ым
Тип кровли битумная черепица
Наружная отделка стен лицевой кирпич, искусственная/деревянная вагонка
Наружная отделка цоколя облицовочный камень
Гараж Гараж на 2 авто/Гаражные ворота ALUTECH (реклама: ООО "Алютех-М")
Габаритные размеры дома без крылец 9.4 м x 11.5 м
Высота дома от уровня пола 1-го этажа 7.8 м
Высота цокольного этажа от пола до потолка 2.4 м
Высота 1-го этажа от пола до потолка 3 м
Высота 2-го этажа от пола до потолка 2.8 м
Ширина 9 м
Длина 11 м
Мощность котла с бойлером горячей воды 45 кВт
Расчётная электрическая нагрузка с учетом электроплиты 15.7 кВт
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

«Экспрофессо» - проект трехэтажного дома, с гаражом и сауной, цокольный этаж на уровне земли

Комментарии 6

  • Вопрос по проекту 72E-2 Здравствуйте, Возможно ли сделать наружные стены из полнотелого кирпича и если да то какая будет толщина?
    Ответ на комментарий
  • Вопрос по проекту 72E-2, есть возможность реализовать холодную клодовку в цокольном этаже под лестноцей, и какая там высота?

    Добрый день, Руслан.
    Высота указанного промежутка между фундаментной плитой и плитой лестничной клетки выше всего 1м10см. По проекту, этот промежуток засыпан песком.
    Ответ на комментарий
  • Тюмень

    Добрый день, а у Вас нет проекта где лестничный марш развернут на 90 град и расположен полностью в эркере? возможно ли заказать такую доработку? это бы позволило более эффективно использовать основную площадь дома - например расширить санузел

    Добрый день, Артем.
    Благодарим Вас за интерес к проектам Альфаплан.
    Варианта планировки с развернутой на 90 градусов лестницей у нас нет. Мы не планируем разработку такого варианта.
    Проект имеет 100% готовность всех разделов и может быть предоставлен в кратчайшие сроки.
    Ответ на комментарий
  • Вопрос по проекту 72E-2 Добрый день, интересует суммарная поэтажная площадь объекта в габаритах наружных стен. На моем участке разрешено 280м2, уложусь я в них при строительстве данного проекта??

    Дмитрий, здравствуйте.

    в проектах есть показатель - площадь застройки, он равен для этого дома 124 м2. Площадь в габаритах наружных стен (с учетом толщины стен) без крылец, террас, лестниц - 1 этаж - 90.8 м2


    Ответ на комментарий
  • Москва

    Вопрос по проекту 72E-2 Здравствуйте, Возможно ли сделать наружные стены из поризованного кирпича и если да то какая будет толщина?

    Илья, добрй день,

    По проекту наружные стены разработаны в нескольких вариантах, что позволяет адаптировать проект к различным климатическим условиям. В наружные стены заложен газо(пено)бетон - 375(400) мм.( характеристики блока объемный вес -500 кг/м3, марка на прочность В3.5), или пустотный кирпич - 380мм.(альтернативно). Далее предусмотрен слой утеплителя 50-100 мм, толщина которого зависит от климатической зоны строительства, воздушный зазор -30-40 мм. и лицевой кирпич -85-120 мм. (штукатурка).

    Нет препятствий для применения поризованного керамического блока. Если применяется блок шириной 380 мм - это полное соответствие проектному решению. Если ширина блока 51- мм, нужно смотреть весь пирог стены, наличие или отсутствие утеплителя, тольщину облицовочного кирпича. В любом случае, если толщина стены будет превышать проектную, можно увеличить ширину цоколя под стену.

    Ответ на комментарий
  • Тюмень

    Добрый день, какая длина дома без терасы ? Заранее спасибо за ответ.

    Добрый день, Максим,

    длина дома без террасы = 10800 (в осях). Длина террасы = 2700. Для получения конечного размера нужно прибавить одну толщину стены. Наружные стены многослойные, предусмотрены в шести вариантах альтернативно (в зависимости от климатической зоны строительства Вы выбираете нужный вариант) общей толщиной 540-575мм: - из газобетона (2 варианта): 375 мм - газобетон (объемный вес 500кг/м3, марка прочности В3,5) + слой утеплителя- мин. вата (толщина варьируется в зависимости от климатической зоны) + воздушная прослойка 30-40 мм + наружная отделка: лицевой кирпич ( 85-120мм) - из пустотного кирпича (4 варианта): 380мм (марка М100 на растворе М75) - пустотный кирпич+ слой утеплителя - мин. вата (толщина варьируется в зависимости от климатической зоны) + воздушная прослойка 30-40 мм + наружная отделка: лицевой кирпич ( 85-120мм).
    Ответ на комментарий
