71A «Вишневый сад» - проект небольшого дома с мансардой (дача)

Автор проекта: В. Тарасов
  • Общая площадь дома:129.01 м²
  • Площадь отапливаемых помещений:117.8 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    39 900 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    12 300 ₽
  • Электронная копия в формате PDF    7 000 ₽
  • Строительный паспорт проекта    3 500 ₽

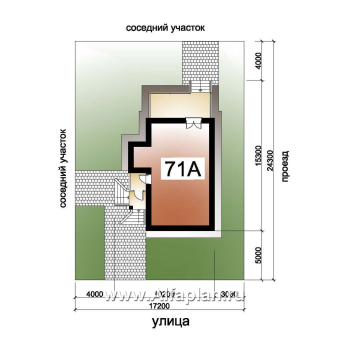

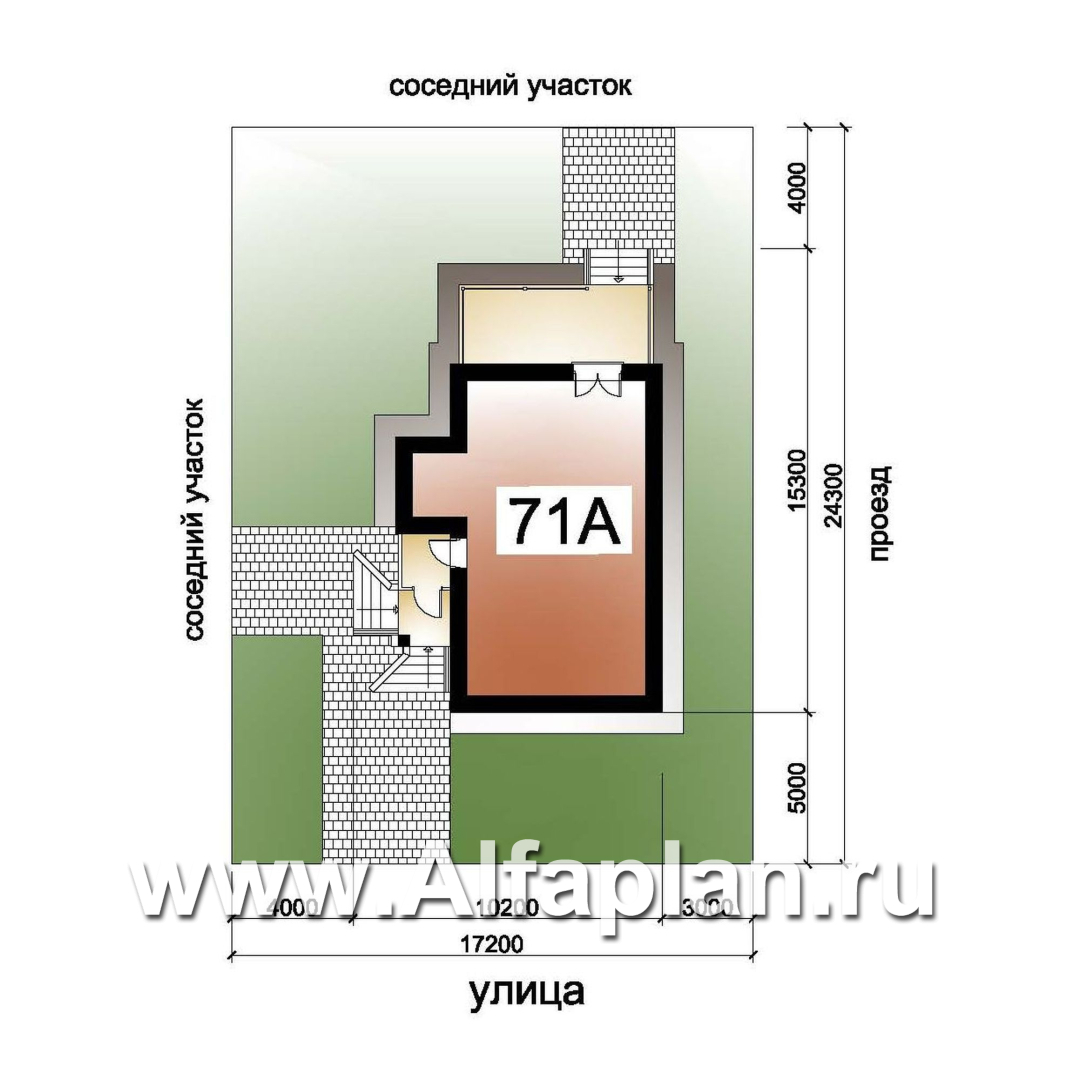

  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы). В случае применения фундамента на сваях необходимы инженерно-геологические изыскания и привязка фундамента.

.

Общая площадь дома 129.01 м²

«Вишневый сад» - проект небольшого дома с мансардой (дача) - технические характеристики

Срок готовности проект готов, срок 3 дня
Тип фундамента монолитная ж/б плита 26.6 м³
Тип наружных стен кирпич/газо(пено)бетонные блоки 69 м³
Тип внутренних несущих стен кирпич
Тип перекрытий сборные ж/б плиты над 1-ым этажом, по деревянным балкам над 2-ым
Тип кровли битумная черепица 150 м²
Наружная отделка стен лицевой кирпич, искусственная/деревянная вагонка 128.7/64.4 м²
Наружная отделка цоколя облицовочный камень
Гараж Без гаража
Высота дома от уровня пола 1-го этажа 8.7 м
Высота 1-го этажа от пола до потолка 3 м
Высота 2-го этажа от пола до потолка, есть скосы 2.82 м
Высота мансардного скоса 1.9 м
Ширина 8 м
Длина 14 м
Мощность котла с бойлером горячей воды 45 кВт
Расчётная электрическая нагрузка с учетом электроплиты
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

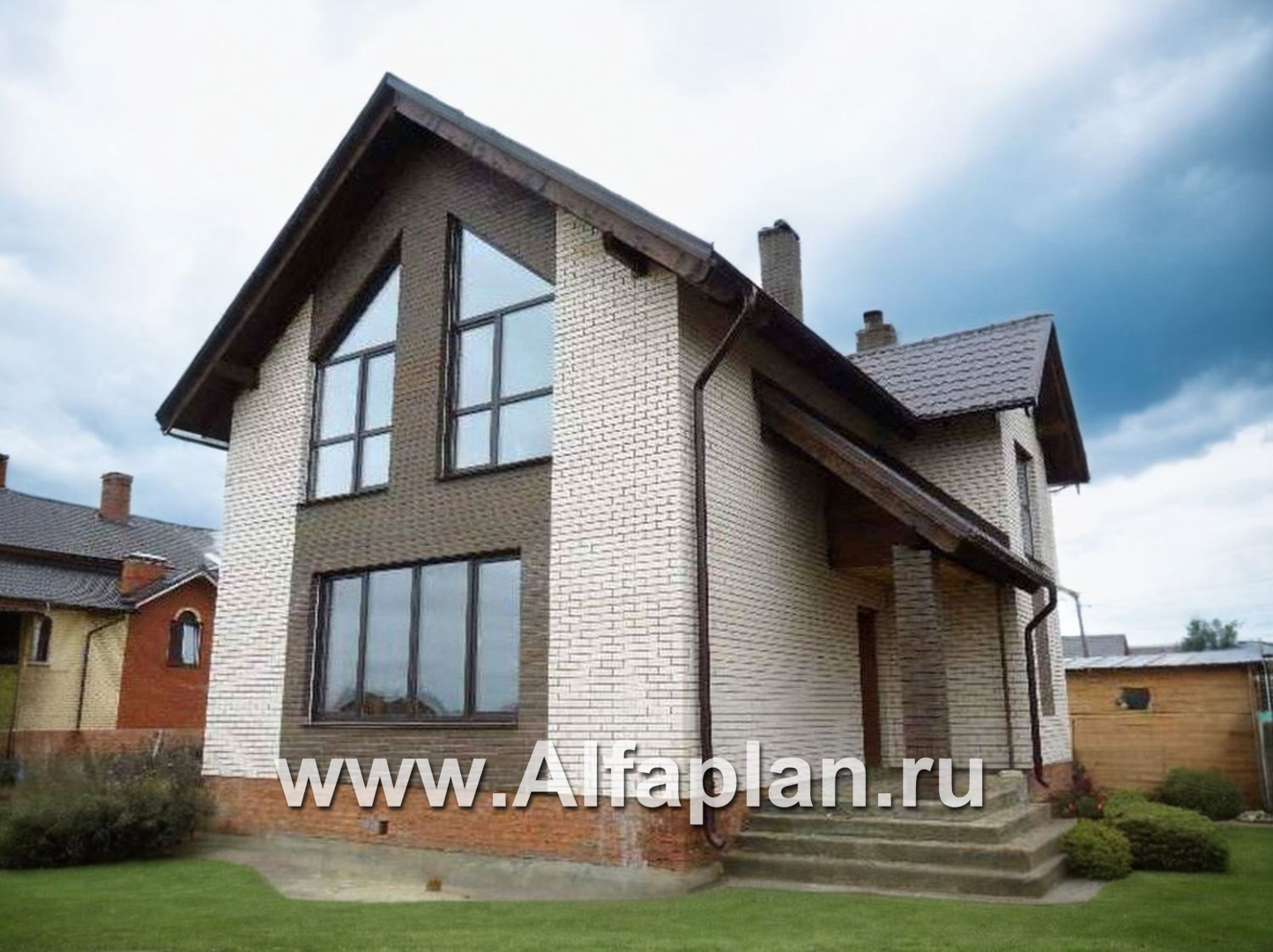

Этот компактный дом - настоящая находка для владельцев небольших участков. В условиях роста цен на землю он прекрасно впишется в участок 6 соток и меньше. В доме два этажа. Отсутствие углубленного цокольного этажа в сочетании с рациональной планировкой делают его сравнительно недорогим по затратам на строительство. Коттедж притягивает взгляд благодаря своему экстерьеру, исполненному видом совершенного уюта и спокойствия. Фасад имеет некую архитектурную эксцентричность, лишенную в то же самое время какой-либо вычурности. Первый этаж дома снаружи, с фасада, по проекту предусматривает альтернативное выполнение стен из двух материалов: кирпича или газобетонных блоков ( вследствие чего можно назвать проект относящимся к категории «проекты газобетонных и кирпичных домов» ). Второй этаж с фасада дома предусматривает панельную наружную отделку стен. Это очень удачно смотрится. Также выигрышно с этими мотивами сочетается использование искусственного камня не только для цоколя, но и колонны крыльца, и дымовой трубы (брандмауэрного пилона).

На первый этаж ведет небольшое, изящное крылечко. Остекленный тамбур, прихожая -  и вы сразу попадаете в гостиную. Гостиная, объединенная с кухней и столовой, представляют собой просторное и светлое помещение. Дверь из кухни ведет на крытую террасу. При желании ее можно остеклить, получив, таким образом, веранду. Камин, расположенный в углу гостиной, нашел отражение на главном фасаде в виде высокого брандмауэрного пилона, который придает своеобразие всему облику дома. На втором, полумансардном этаже расположены три спальни, небольшая кладовая и ванная комната. Предваряет вход ко всем этим комнатам с лестницы пространство холла. Эта планировка, выполненная в перегородках, дает определенную свободу для корректировки, хотя решение, предложенное в проекте, выглядит наиболее оптимальным.

Теперь предположим, что когда вы ознакомились с проектом, что-то в нем вас не устроило, и вы задались целью найти схожий проект, имеющий несколько иные параметры. В этой ситуации, зайдя в наш общий каталог, можете сразу же посмотреть дом 71В, который и является вариацией проекта 71А. Также помните, что в каталоге содержатся проекты коттеджей общим числом 450 штук, среди которых вам всегда найдется что выбрать.





Комментарии 8

  • Кемерово

    Я - по поводу котла: его размещение в постирочной более целесообразно исходя из условий эстетики, техники безопасности и прочих монтажно-наладочных дел

    Ответ на комментарий
  • Москва

    Вопрос по проекту 71A, будет ли такой дом смотреться на шести сотках?

    Андрей, добрый день,

    Этот проект изначально и разрабатывался для небольшого участка - небольшой дом, компактный план, рациональная планировка. Нет никаких препятствий для его строительстве на небольшом участке.

    Ответ на комментарий
  • Улан-Удэ

    Очень интересует данный проект. Скажите где расположенны котёл отопления, и какое водоснабжение? Рассчитан ли этот дом на морозы -40.

    Здравствуйте, Игорь!
    Благодарим Вас за внимание к нашим проектам и обращение в нашу студию.
    В небольших коттеджа в целях экономии площади не предусмотрены технические помещения. Котел может быть размещен в кухне.
    Раздел инженерных систем разработан полностью, в т.ч. водоснабжение: представлены поэтажные планы, схемы, спецификация оборудования.
    В проекте предложены 5 вариантов кладки стен для различных климатических зон.

    Ответ на комментарий
  • Липецк
    Спасибо за ответ. Прошу прощения за мою бестолковость. "Камин перенести в центральную часть гостиной" - я имела ввиду чтобы каминная труба была посередине фасадных окон, т.е камин, а по бокам два узких окна. (Трубу сместить в центр) Такое возможно сделать в проекте? Еще раз извините!
    Ответ на комментарий
  • Старый Оскол

    Добрый день.Проект очень понравился.Возможно ли, перекрытие по деревянным балкам над первым этажом?Спасибо.

    Владимир, здравствуйте. Да, возможно выполнить перекрытие по деревянным балкам, такой вариан могут исполнить Ваш строители, может разработать наш конструктор. Подробную информацию по доп. разработкам можно увидеть в разделе "Сервис для Заказчиков" на сайте.

    Ответ на комментарий
  • Набережные Челны

    Скажите пожалуста сколько будет стоить строительство дома для региона.

    Виталий, здравствуйте.
    Мы не даем оценок стоимости строительства по проектам, так как стоимость строительства может существенно отличаться 1) в зависимости от строителей (фирма, бригада, так называемый, хозспособ), 2) в зависимости от местных особенностей применяемых строительных материалов.

    Ответ на комментарий
  • Санкт-Петербург

    Добрый день. Возможно ли изменить проекте наружную отделку второго этажа с вагонки на облицовочный камень? Спасибо.

    Владимир, здравствуйте.
    Вы можете заменить вагонку на лицевой кирпич или облицовочный камень, корректировать проект для этого не требуются. Строители с такой задачей могут справится самостоятельно.

    Ответ на комментарий
  • Здравствуйте! Проект очень понравился. Подскажите есть вариант проекта с подвальчиком (погребом) не меняя (пересчитывая)фундамент на ленточный или из ФБСок? И где он будет находиться? Заранее благодарен

    Добрый день, Юрий. Мы можем для проекта 71А разработать дополнительно погреб, сделать всю строительную рабочую документацию. По дополнительной стоимости такой работы свяжитесь пожалуйста с нашими консультантами. Или как второй вариант, мы не будем менять готовый проект 71А, но бесплатно приложим вам полный строительный чертеж погреба от дома 102А (Пример https://www.alfaplan.ru/catalog/item_937/), а строители по месту самостоятельно адаптируют эти чертежи для вашего дома.



    Ответ на комментарий
