56B «Ювенил» - проект двухэтажного дома, с эркером и с террасой, просторная планировка

Автор проекта: В. Тарасов
  • Общая площадь дома:207.17 м²
  • Площадь отапливаемых помещений:193.85 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    52 900 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    12 300 ₽
  • Строительный паспорт проекта    3 500 ₽
  • Разбивочный план вашего участка    6 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
  • Фундамент - монолитная Ж/Б плита    6 500 ₽
  • Вариант перекрытия - сборные ж/б плиты над 1-ым и 2-ым этажами    6 500 ₽
Стоимость, дополнительные опции только для проектов Тарасова В.А.:
  • Электронная копия в формате PDF     5 000 ₽
  • Корректировка Паспорта проекта
    (в зависимости от пожеланий)
    По дог.
  • Корректировка конструкций дома
    (в зависимости от пожеланий)
    По дог.
  • Разработать установку скрытых алюминиевых роллет (опция, отдельный альбом)    1 ₽
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы).

.

Общая площадь дома 207.17 м²

«Ювенил» - проект двухэтажного дома, с эркером и с террасой, просторная планировка - технические характеристики

Тип фундамента ленточный монолитный ж/б
Тип наружных стен кирпич/газо(пено)бетонные блоки
Тип внутренних несущих стен кирпич
Тип перекрытий монолитная ж/б плита над 1-ым эт, по деревянным балкам над 2-ым
Тип кровли битумная черепица
Наружная отделка стен лицевой кирпич, декоративная штукатурка
Наружная отделка цоколя облицовочный камень
Гараж Без гаража
Ширина 11 м
Длина 11 м
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

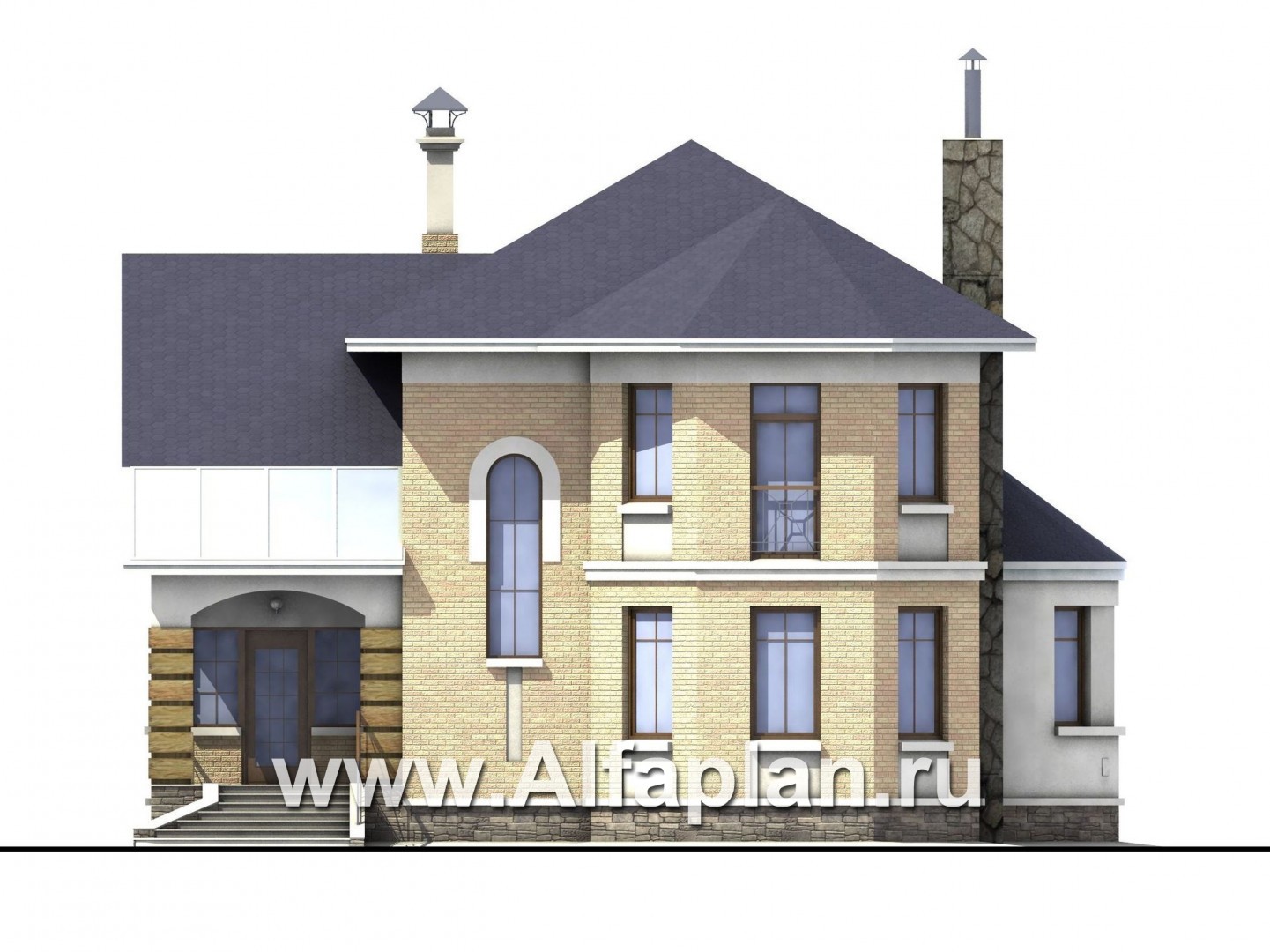

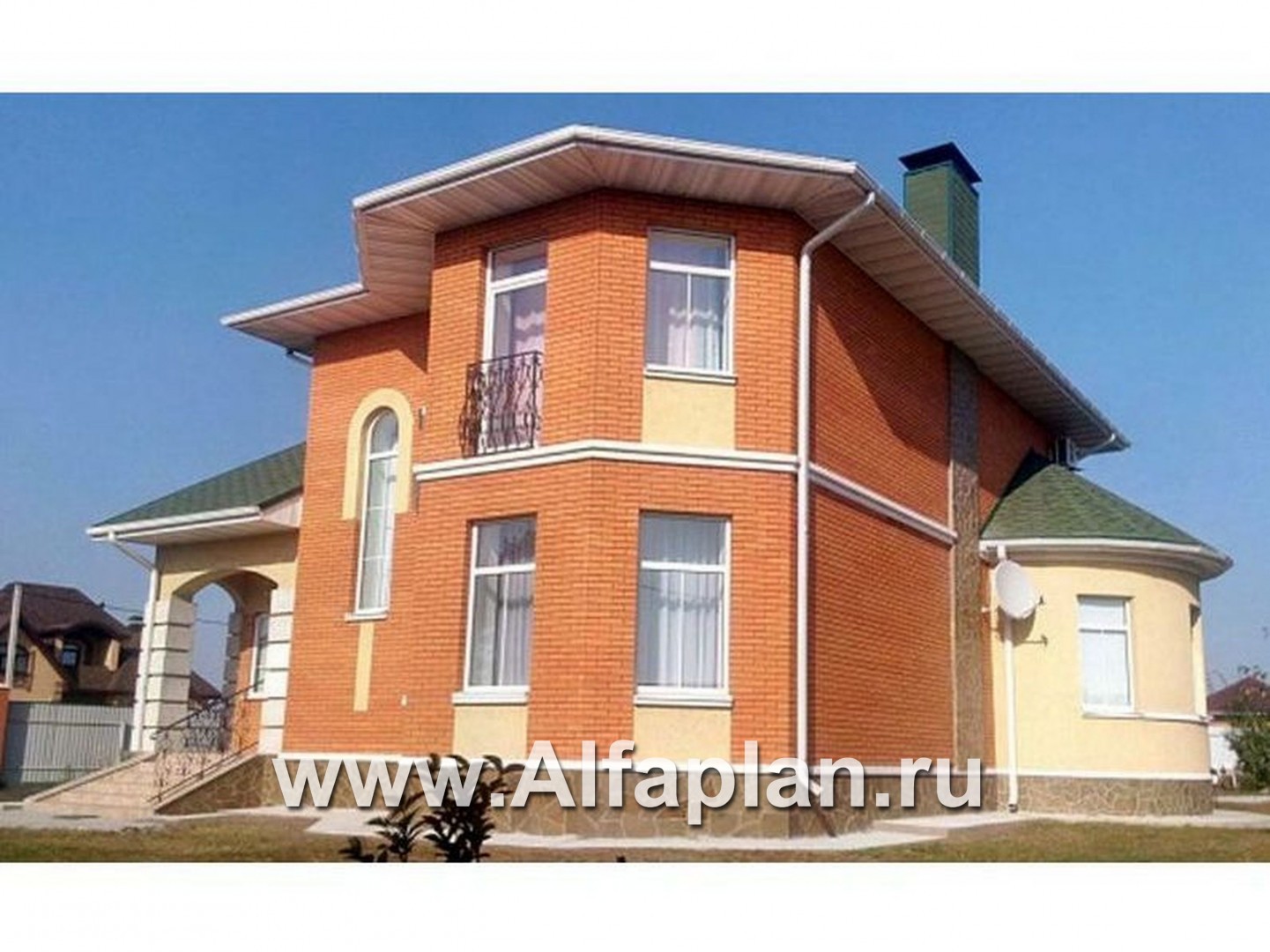

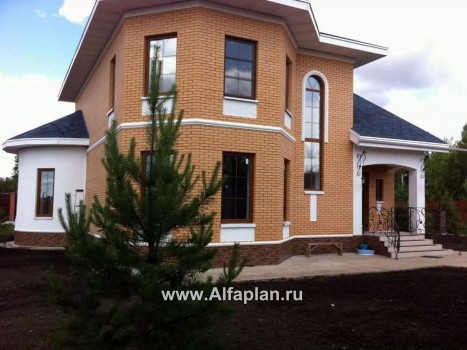

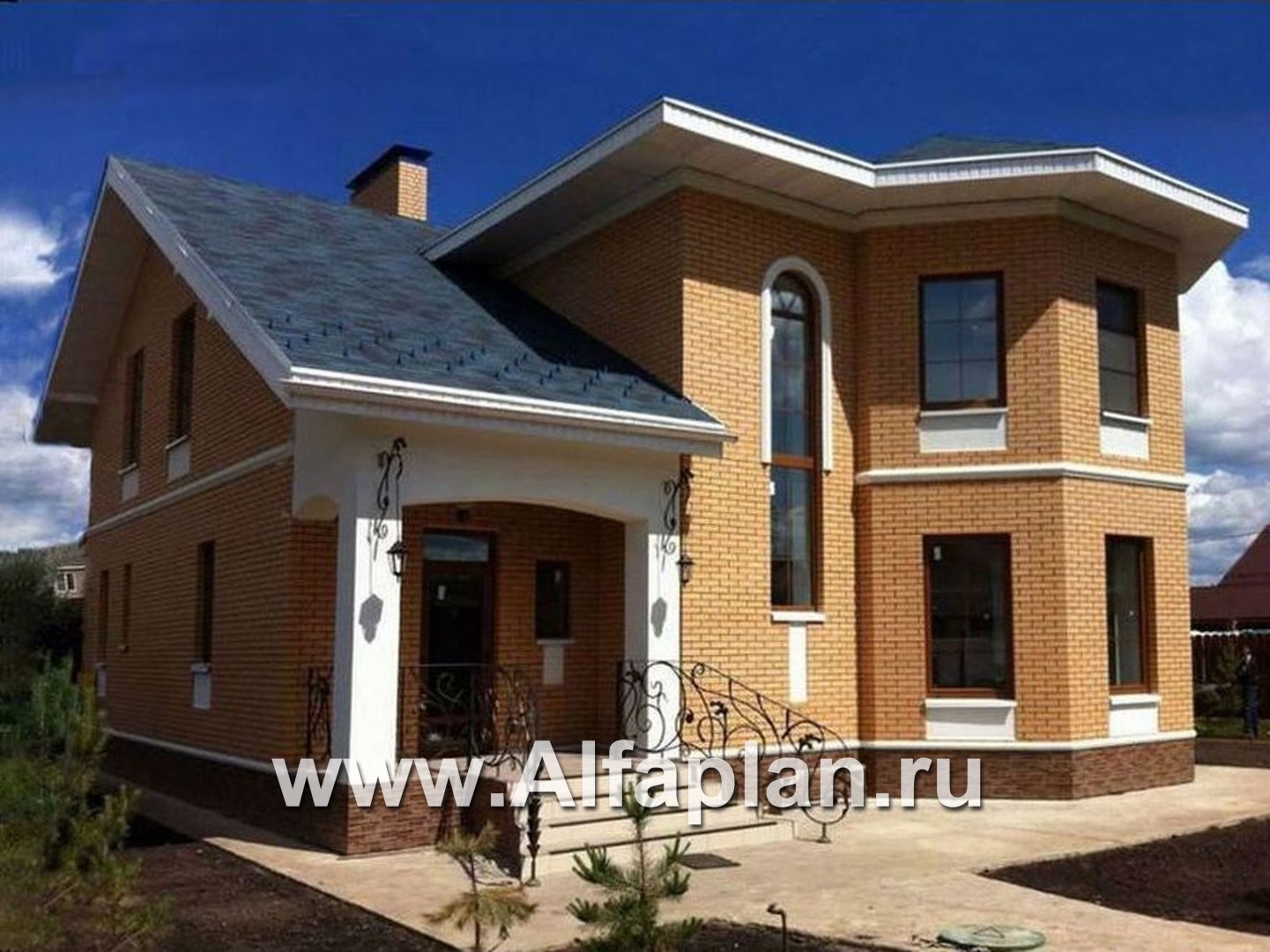

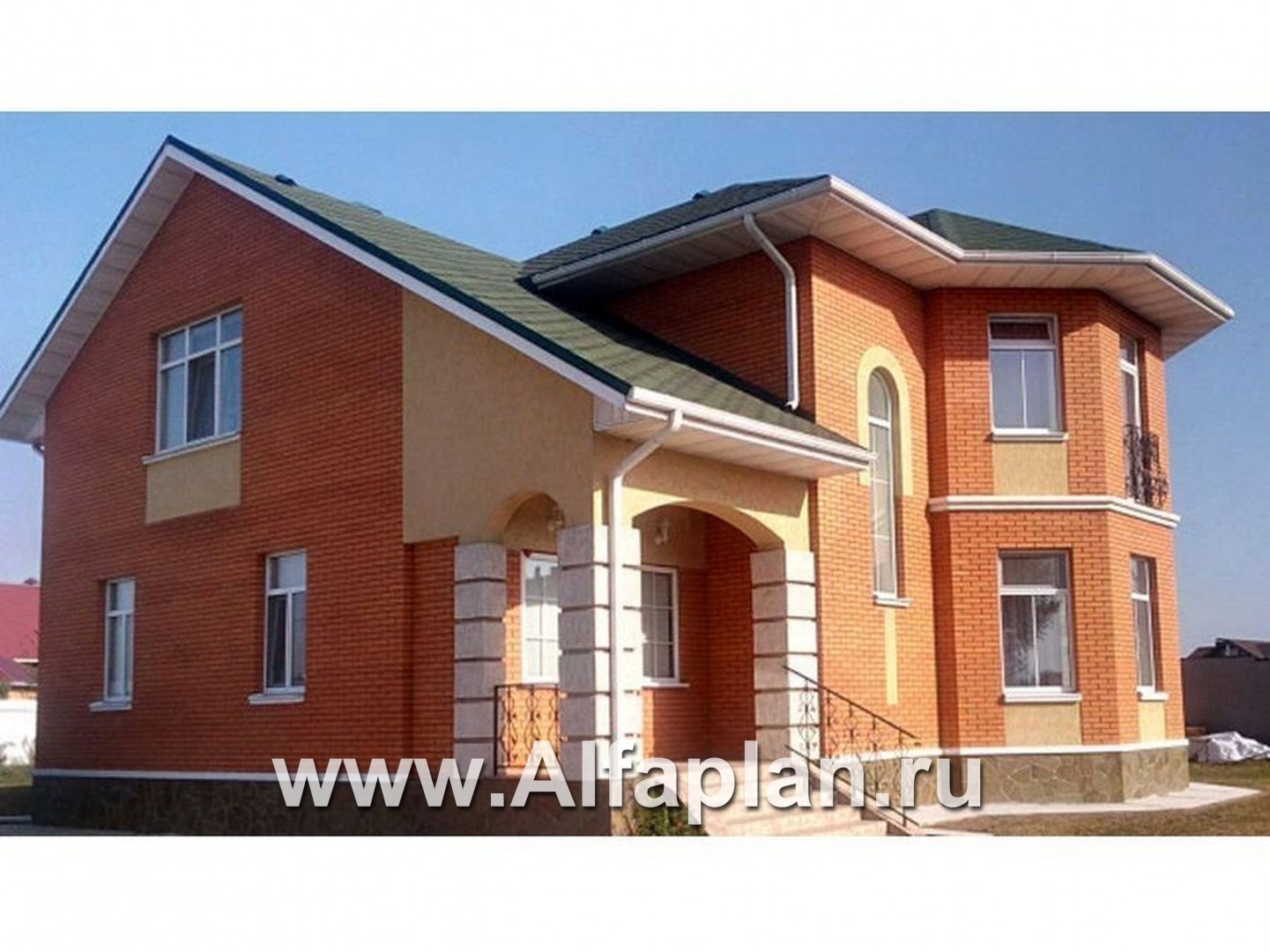

Внешний облик этого двухэтажного коттеджа во многом формируют его эркера: высокий трехгранный эркер главного фасада и небольшой полукруглый бокового.

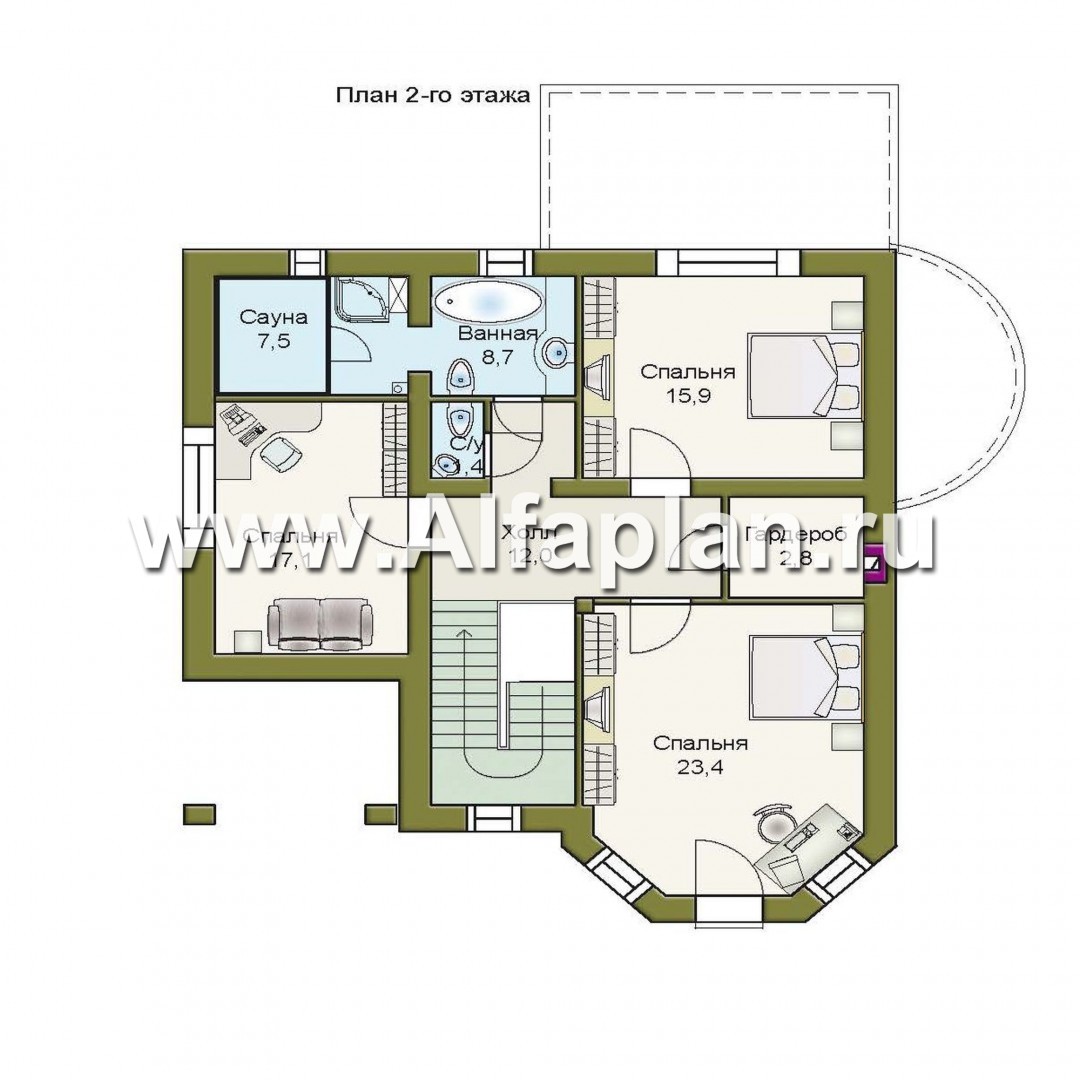

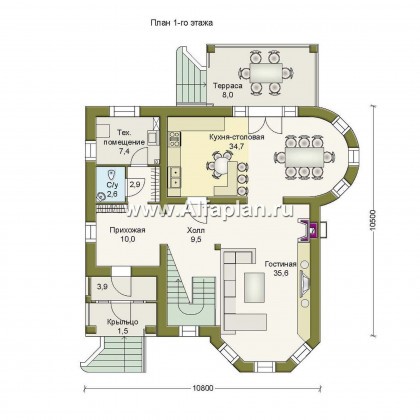

Внешний облик этого двухэтажного коттеджа из газобетона во многом формируют его эркера: высокий трехгранный эркер главного фасада и небольшой полукруглый бокового. Они создают пластику фасадов и объема дома в целом. Планировка, заложенная в проекте, одновременно рациональна и комфортабельна и подчинена принципу поэтажного зонирования. На первом этаже находятся помещения, в которых семья проводит время досуга, общается, принимает гостей. Гостиная с камином, совмещенная с большим холлом - предоставляют необходимый простор для действий. Пространство гостиной визуально увеличено благодаря тому, что в него включена открытая лестница на второй этаж. А полукруглый эркер столовой - великолепное место для обеденного стола, за которым собирается вся семья. В летнее время года этой цели может служить и небольшая терраса, сблокированная со столовой. Второй этаж отведен под спальную зону. Три спальни и ванная комната выходят в небольшой центральный холл. В ванной выделено место для сауны.

Высота 1-го этажа -3.0 м, 2-го этажа - 3.0 м.

Высота дома — 10.4м., ширина гостиной - 4.75 м ( до лестницы)

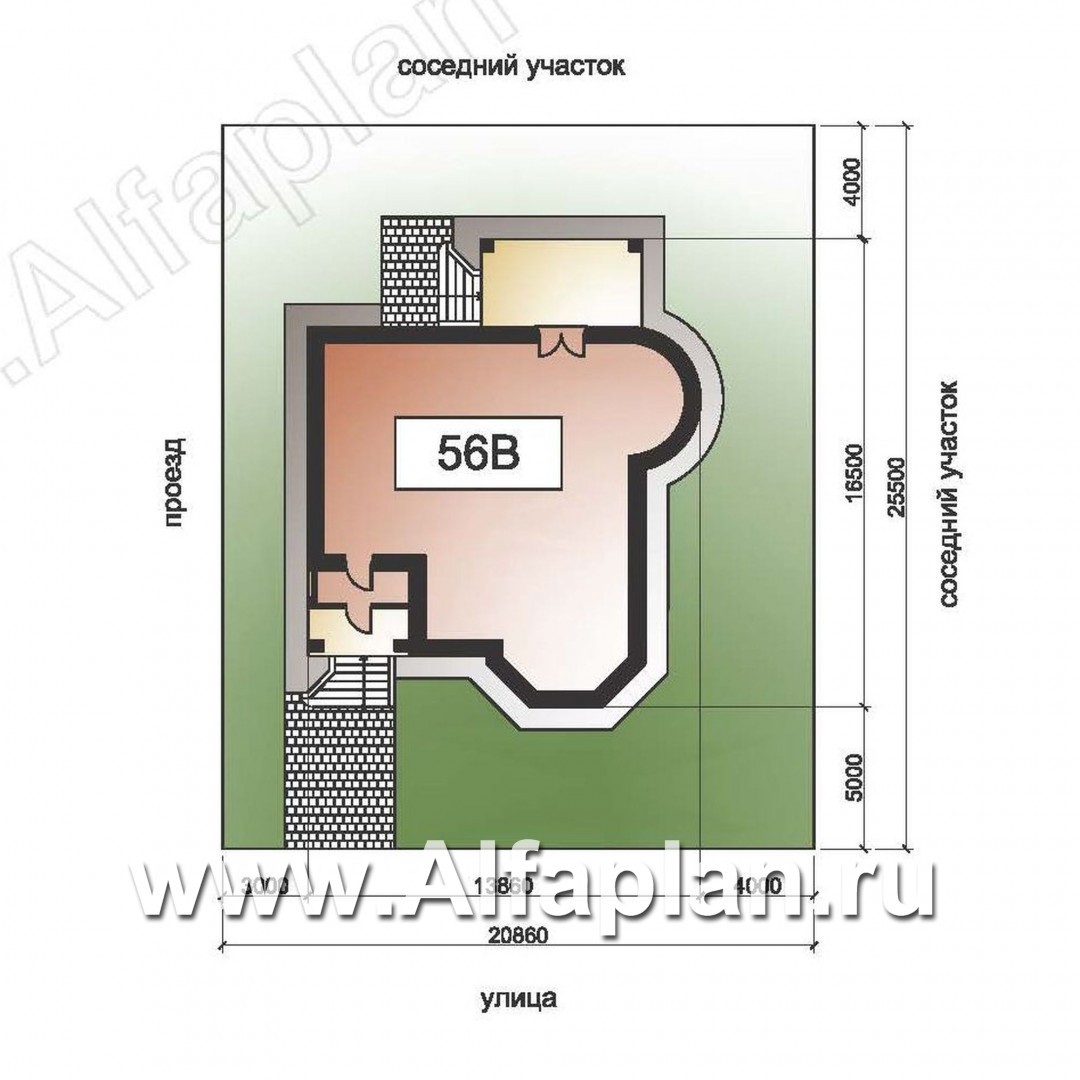

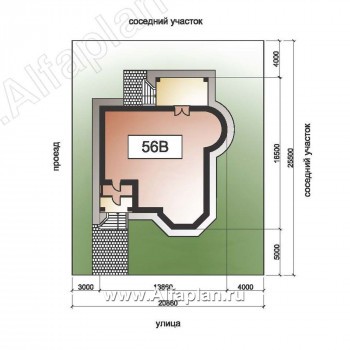

Габаритные размеры коробки дома без террасы— 13.8 х13.3 м.

Комментарии 4

  • Санкт-Петербург

    Добрый вечер. Интересует проект, и поэтому появилось несколько вопросов: 1. Размеры 13,8х13,5 - это размеры с учетом эркеров, а какие размеры безэркерной части? 2. Расчитан ли у Вас вариант фундамента с монолитной ж/б плитой или за него необходимо будет платить? 3. Интересует спецификация основных материалов (объемы)? по данному проекту она вообще отсутствует... 4 Т.к. планирую делать водяной теплый пол, возможно ли будет предоставить к данному проекту проект такого отопления? (возможно похожего дома) 5. Предусмотрена ли вентиляция и печное отопление? (камин как я понимаю декаративный?) Спасибо..Жду ответа

    Олег, здравствуйте.
    Габаритные размееры коробки дома с учетом эркеров и толщинв наружных стен -13.8 х13.4 м., без бокового эркера - 11.8м
    К этому проекту разработаны только ленточные фундаменты, дополнительно можем для Вас разработать плиту. По ценам и срокам такой работы подробная информация в разделе Сервис для Заказчиков.
    В проекте предусмотрено водяное отопление.В качестве источника тепла на отопление и горячее водоснабжение используется котел с бойлером (с насосом и расширительным баком). Топливо для котла выбирается в зависимоти от местных условий (газ, мазут, уголь и т.д.)
    Система отопления запроектирована двухтрубная лучевая от коллекторов, расположенных на каждом этаже дома.

    Проектом предусмотрена установка отопительных приборов типа: стальные панельные радиаторы "Kermi" (с воздуховыпускным краном и терморегулирующим клапаном) с настенным креплением и боковым подключением.
    Помещения ванной комнаты отапливаются при помощи «теплого пола».
    Параметры теплоносителя в системе отопления на радиаторы 90-70оС , а на « теплый пол» 50-40оС.

    Ответ на комментарий
  • здравствуйте! скажите можно ли вместо эркера в спальне на втором этаже сделать выход на балкон. У вас есть похожее решение, но мне всё же нравиться именно этот проект. Спасибо

    Марина, добрый день.

    Разместить над эркером балкон возможно. Требуется другое решение покрытия, кровля заменяется площадкой балкона добавляется балконная дверь в спальне. Такие изменения возможно реализовать по месту силам строителей.

    Ответ на комментарий
  • Уважаемые проектировщики, подскажите пожалуйста точный размер закругленного выступа стены на первом эаже в столовой. Мой вопрос связан с тем, что дом по этому проекту может не войти на наш участок. Заранее спасибо, жду наискоейшего ответа

    Эркер столовой  выступает на 1950 мм.

    Ответ на комментарий
  • Уважаемые проектировщики, подскажите пожалуйста точный размер закругленного выступа стены на первом эаже в столовой. Мой вопрос связан с тем, что дом по этому проекту может не войти на наш участок. Заранее спасибо, жду наискоейшего ответа
