31B 3D«Фаворит» - современный коттедж с высоким эркером

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
208.40180.81103.6
Площадь гаража - навеса, м2
24.47 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)39200
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование7000
Паспорт проекта3500
Дополнительная копия проекта5000
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб.54700
52200
При одновременном заказе вместе с Полным комплектом дома — скидка 40% на проект бани/гаража/беседки.
Вместе с этим проектом заказывают:
— проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше
Вариант перекрытия - из монолитного ж/б над 1-ым этажом5000

4.17441

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

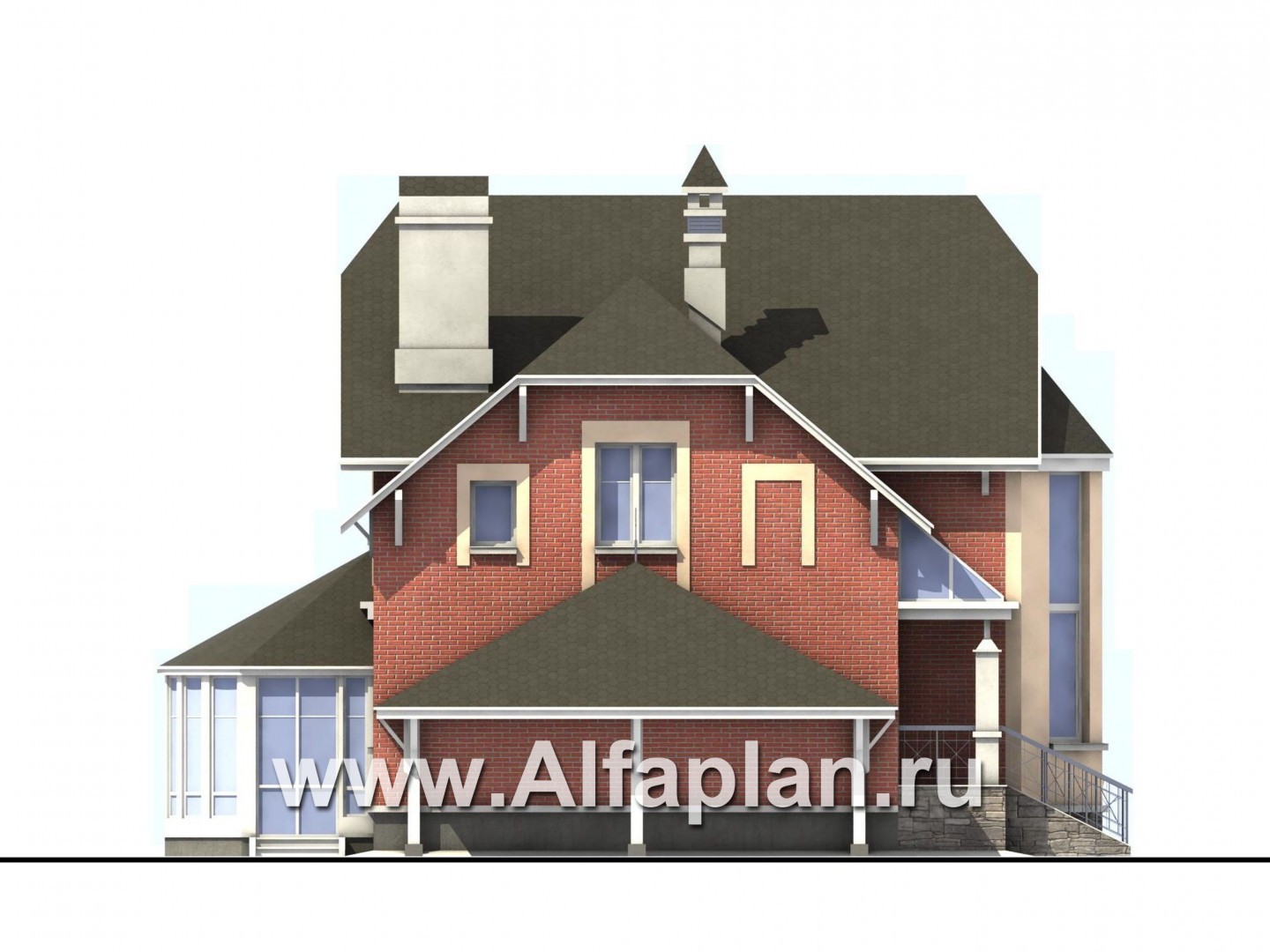

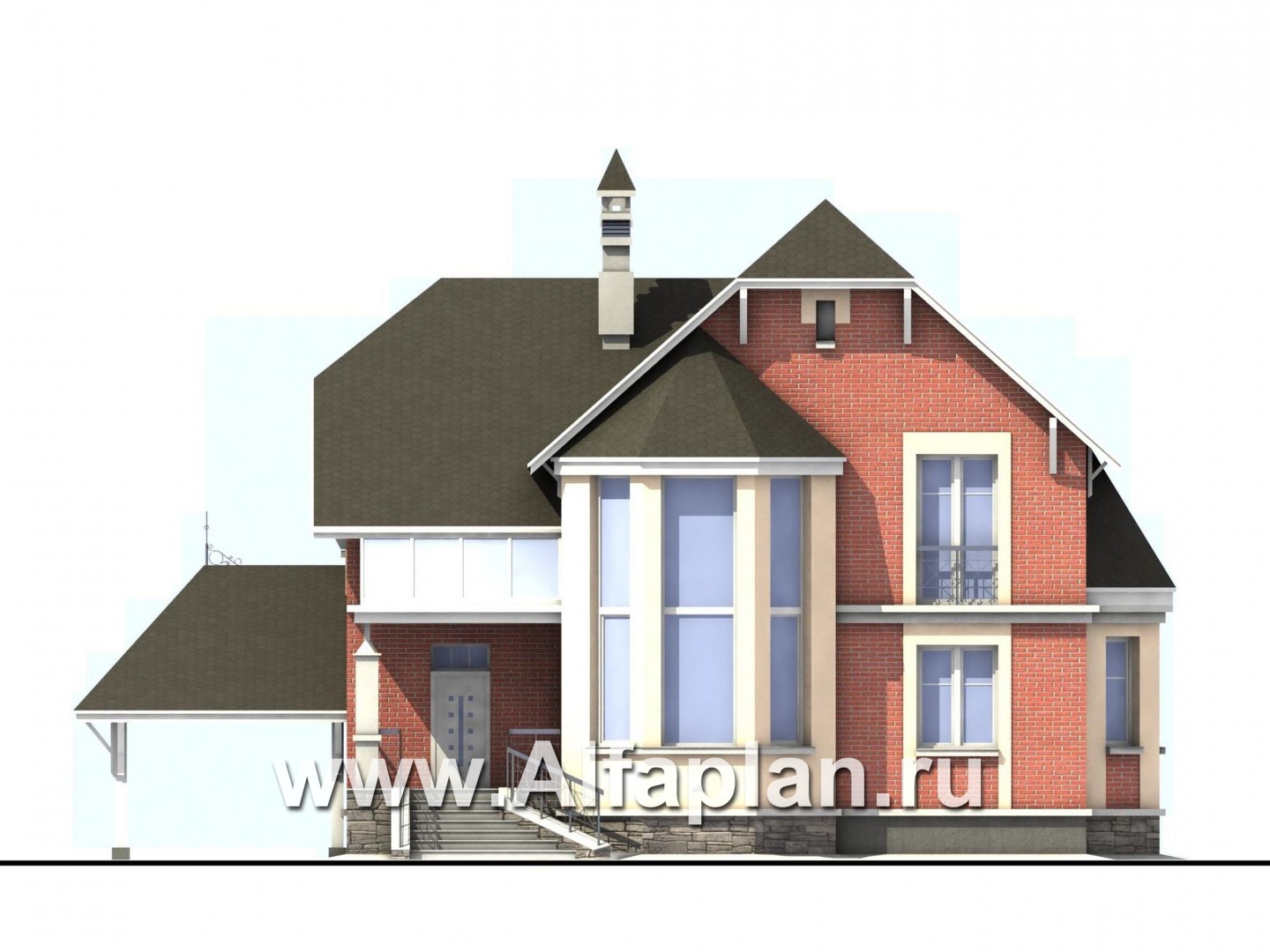

Вид спереди
Вид спереди

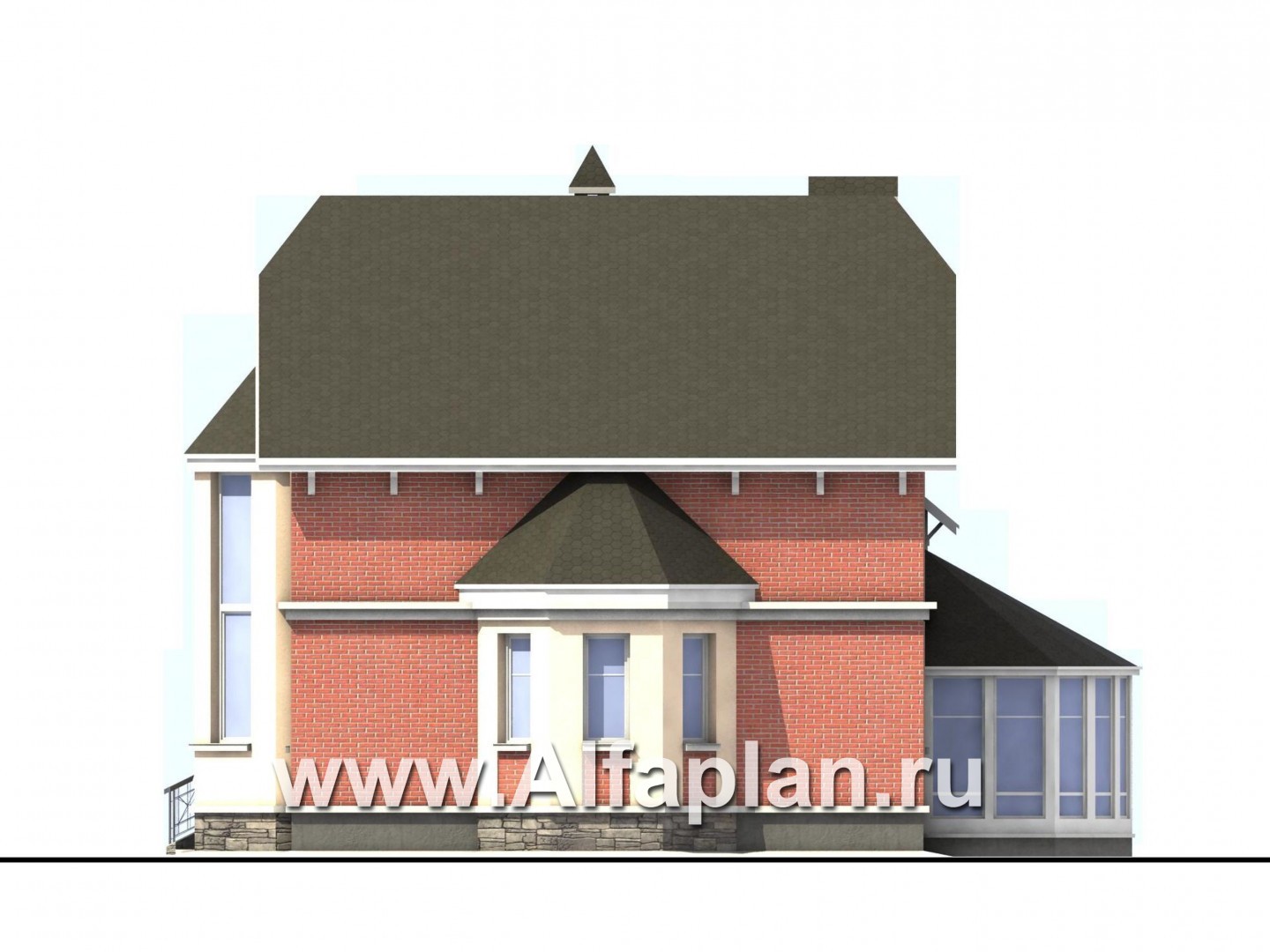

Вид справа
Вид справа

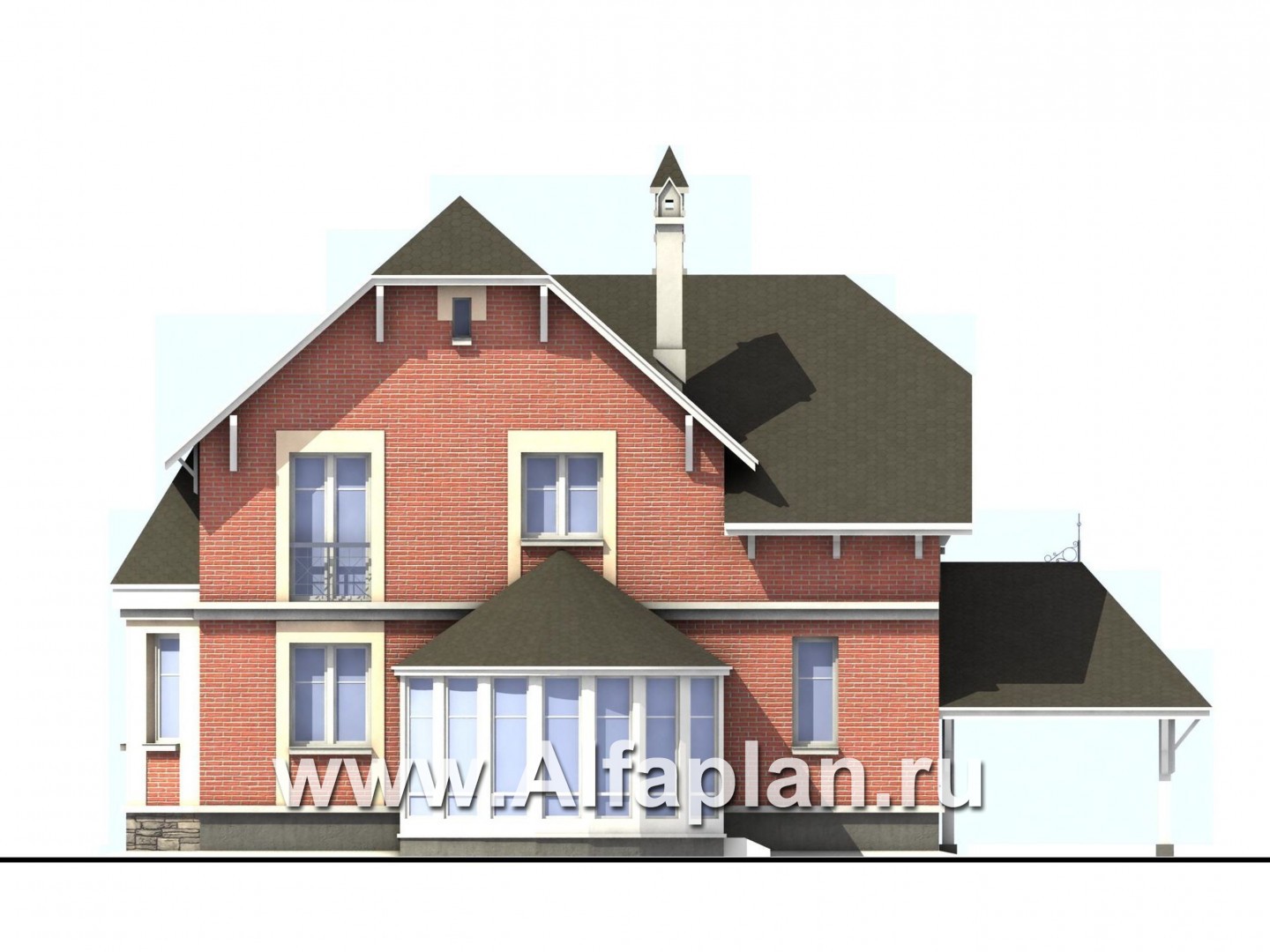

Вид сзади
Вид сзади
Вид слева
Вид слева
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментасборные ж/б
Тип наружных стенгазобетонные блоки или кирпич (альтернативно)
93.0/93.0  м3
Тип внутренних стенкирпич
32.6  м3
Тип перекрытийпо деревянным балкам
Тип кровлибитумная черепица
296  м2
Наружная отделкарельефный кирпич, штукатурка
247  м2
Наружная отделка цоколянатуральный камень
Высота домаот пола 1-го этажа
10.177  м
Высота 1-го этажаот пола до потолка
3.0  м
Высота 2-го этажаот пола до потолка
2.8  м
Мощность котлас бойлером горячей воды
40 квт
Расчетная электр. нагрузкас учетом электроплиты
15 кВА
Утеплительминеральная вата
Окнаиз ПВХ профилей

Стильный загородный дом «Фаворит» общей площадью 208 м2 и жилой площадью 103 м2, — эталон современного загородного жилья, в котором есть всё, что необходимо для большой семьи. Его основные достоинства:

  • крытый навес для автомобиля;
  • второй свет в гостиной;
  • просторная веранда на заднем дворе.

Особенности планировки

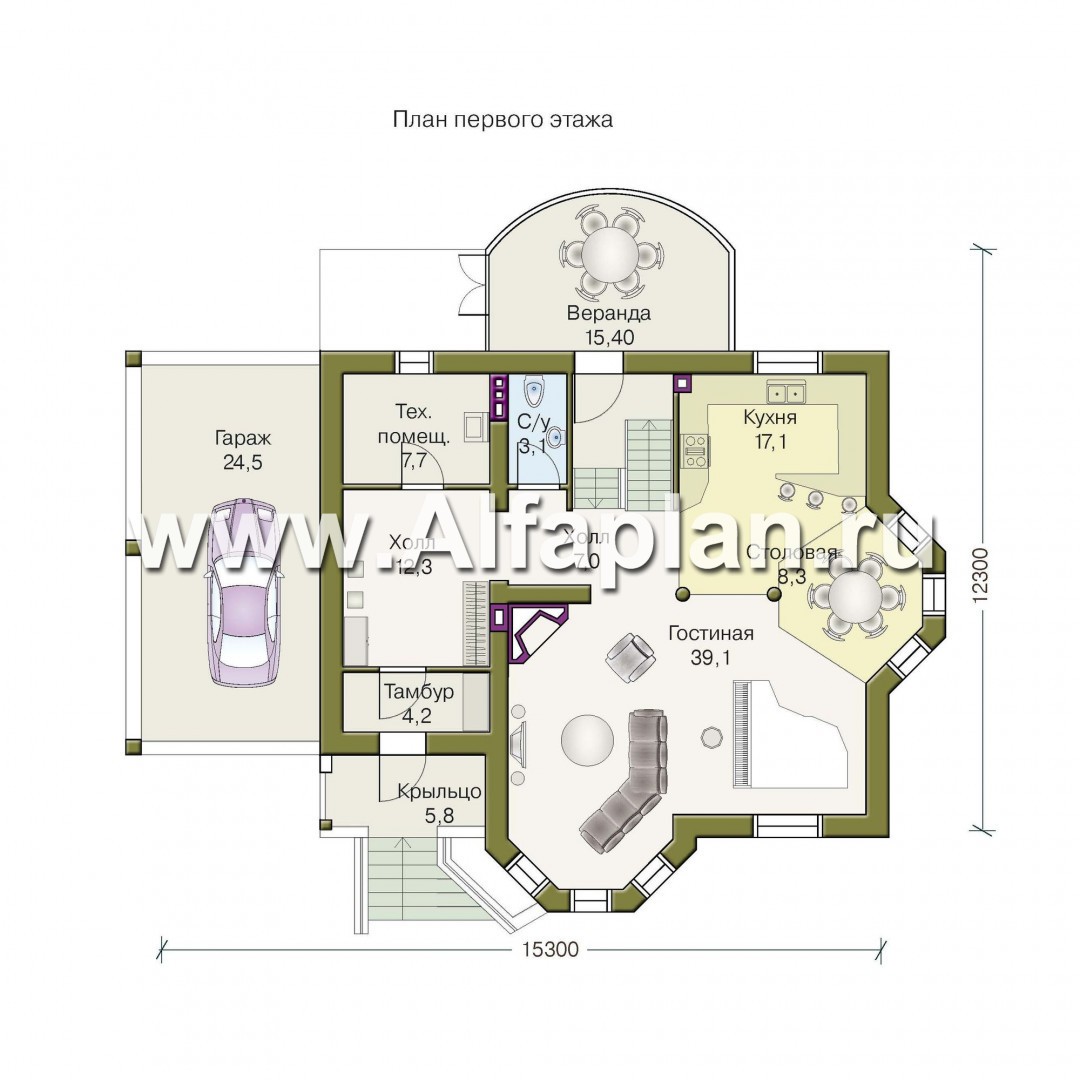

Поднимаясь по ступенькам к центральному входу, вы попадаете на просторное крыльцо. Входная дверь ведёт в небольшой тамбур площадью 4,2 м2. Далее попадаем в просторный холл, откуда можно пройти в техническое помещение. Справа по коридору просторная гостиная со вторым светом, которая совмещена со столовой и кухней. Слева находится лестница, ведущая на второй этаж, а рядом с ней — небольшой сантехнический узел.

Два эркера в гостиной делают внутреннее пространство не только функциональным, но ещё и эстетически привлекательным. На заднем дворе расположена веранда (15 м2), а слева предусмотрен крытый навес для автомобиля.

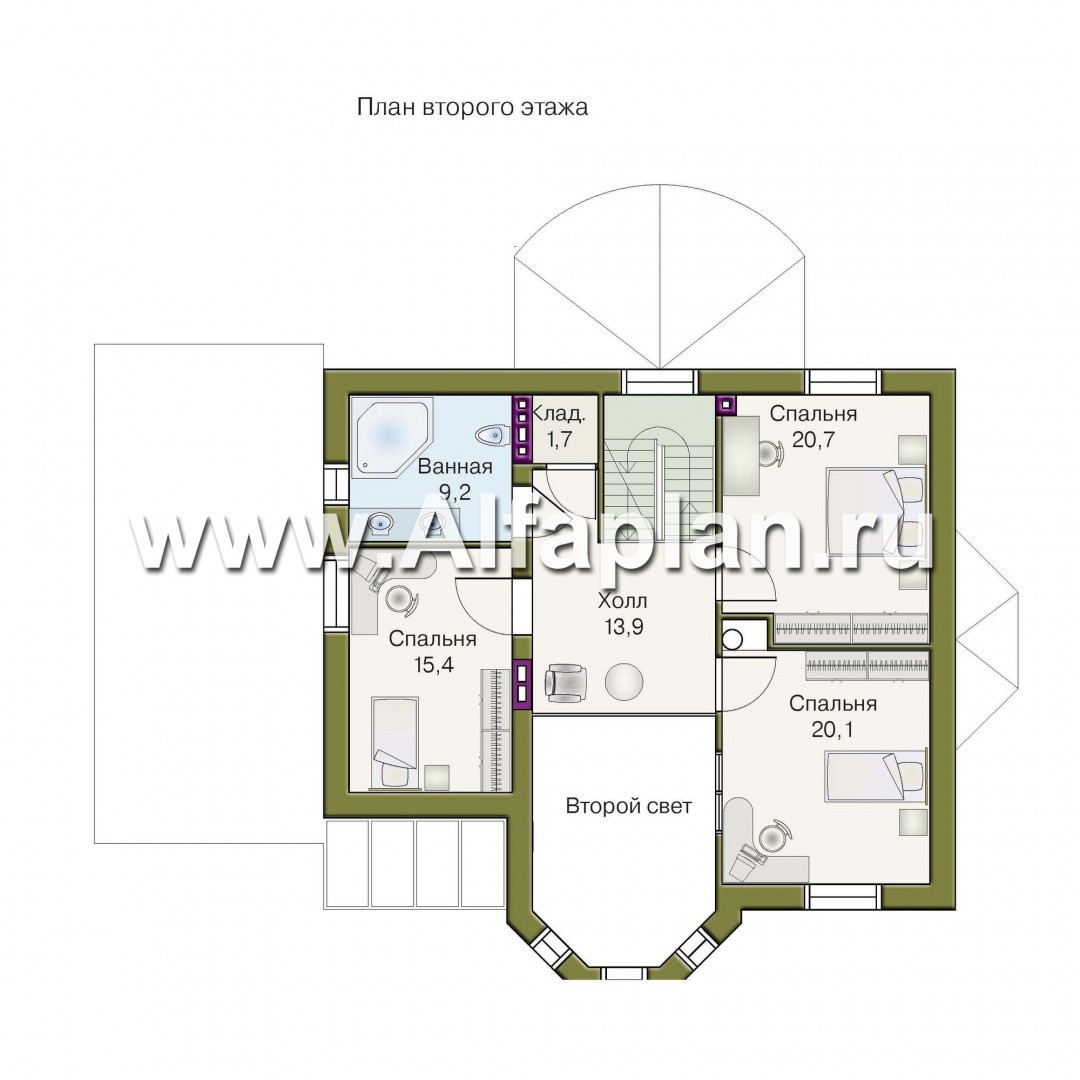

Поднимаясь по лестнице на второй этаж, мы оказываемся в небольшом холле на 14 м2, откуда можно попасть в одну из трёх просторных спален. Рядом с лестницей располагается кладовка, а также большая ванная комната с джакузи.

Технические особенности

Для проекта «Фаворит» в качестве фундамента используются сборные железобетонные плиты. Наружные стены могут быть возведены из кирпича или газобетонных блоков, а внутренние — исключительно из кирпича. В качестве перекрытий между этажами используются прочные деревянные балки. Крыша покрыта битумной черепицей, которая способна прослужить десятки лет.

Снаружи фасад отделывается штукатуркой или рельефным кирпичом — на выбор. Уровень цоколя декорируется натуральным камнем, что придает дому законченный вид.



Проект «Фаворит» — современное загородное жилье, выполненное в необычном стиле. Он не оставит вас равнодушными!

Стильный загородный дом «Фаворит», общей площадью 208 м2 и жилой площадью 103 м2, —эталон современного загородного жилья, в котором есть всё, что необходимо для большой семьи. Его основные достоинства:

·         крытый навес для автомобиля;

·         второй свет в гостиной;

·         просторная веранда на заднем дворе.

Особенности планировки

Поднимаясь по ступенькам к центральному входу, вы попадаете на просторное крыльцо. Входная дверь ведёт в небольшой тамбур, площадью 4,2 м2. Далее попадаем в просторный холл, откуда можно пройти в техническое помещение. Справа по коридору просторная гостиная со вторым светом, которая совмещена со столовой и кухней. Слева находится лестница, ведущая на второй этаж, а рядом с ней — небольшой сантехнический узел.

Два эркера в гостиной делают внутреннее пространство не только функциональным, но ещё и эстетически привлекательным. На заднем дворе расположена веранда (15 м2), а слева предусмотрен крытый навес для автомобиля.

Поднимаясь по лестнице на второй этаж, мы оказываемся в небольшом холле на 14 м2, откуда можно попасть в одну из трёх просторных спален. Рядом с лестницей располагается кладовка, а также большая ванная комната с джакузи.

Технические особенности

Для проекта «Фаворит» в качестве фундамента используются сборные железобетонные плиты. Наружные стены могут быть возведены из кирпича или газобетонных блоков, а внутренние — исключительно из кирпича. В качестве перекрытий между этажами используются прочные деревянные балки. Крыша покрыта битумной черепицей, которая способна прослужить десятки лет.

Снаружи фасад отделывается штукатуркой или рельефным кирпичом — на выбор. Уровень цоколя декорируется натуральным камнем, что придает дому законченный вид.



Проект «Фаворит» — современное загородное жилье, выполненное в необычном стиле. Он не оставит вас равнодушными!

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Оксана из города Липецк написал(а) 22.02.2014:

Здравствуйте! Большое спасибо за ответ на мой вопрос! Будьте добры, подскажите еще пожалуиста какая ширина и высота окон в переднем и боковом эркерах.?Спасибо.

Оксана, добрый день.
Окна в одноэтажном эркере: 870х1770 мм, одно оконное полотно большого эркера - 920 х2280 мм.
Оксана из города Липецк написал(а) 21.02.2014:

Здравствуйте! Нам с мужем очень понравился данный проект. Подскажите пожалуйста, можно ли заложить второй свет, чтобы сделать комнату на втором этаже? Как можно расположить в этом случае несущие конструкции на первом этаже без ущерба для планировки? Мы планируем делать перекрытия из плит. И еще, будьте добры, пожалуйста, скажите при постройке эракеров можно избежать железных балок, которые будут выпирать на потолке? Мы не можем придумать за что нам зацепить плиты в районе эркеров. Заранее спасибо!

Оксана, здравствуйте.
Благодарим за внимание к нашим проектам и обращение в нашу студию.Можно перекрыть второй свет эркера. Сделать это можно по месту без корректировки проекта. В этом случае на двусветных  оконных витражах появятся более широкий переплет - вместе где перекрытие примыкает в стенам. Либо нужно это двусветный витраж заменить на окна 1-го и 2-го этажей.Готовой конструкции сборного перекрытия у нас нет, поэтому про балки пока ничего сказать нельзя
Оксана, здравствуйте.
Благодарим за внимание к нашим проектам и обращение в нашу студию.Можно перекрыть второй свет эркера. Сделать это можно по месту без корректировки проекта. В этом случае на двусветных  оконных витражах появятся более широкий переплет - вместе где перекрытие примыкает в стенам. Либо нужно это двусветный витраж заменить на окна 1-го и 2-го этажей.Готовой конструкции сборного перекрытия у нас нет, поэтому про балки пока ничего сказать нельзя
евгения из города санкт-петербург написал(а) 07.04.2013:

Рассматриваем в качестве одного из вариантов этот проект.Могли бы Вы выслать более подробные размеры этого дома.И еще каков угол наклона крыши и какова высота чердачного помещения? Спасибо.

Здравствуйте, Евгения. Более подробные размеры - что конкретно интересует? Углы наклона кровли 40 и 42 град. Высота чердака в самом высоком месте - 2м80см.
