23A 3D«Висбаден» - изящный коттедж с эркером над входом

общая площадь дома, м 2жилая площадь дома, м 2
201.40107.0
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)По запросу
Строительный паспорт проекта (Типовой)2300
Строительный паспорт проекта + Разбивочный план участка (Индивидуальный)от 6000
Дополнительная копия проекта3500
При одновременном заказе вместе с Полным комплектом дома — скидка 40% на проект бани/гаража/беседки.
Вместе с этим проектом заказывают:
— проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше
— БЕСПЛАТНЫЕ ОПЦИИ (проекты) — можно выбрать до 3-ех при заказе проекта — посмотреть

59921

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

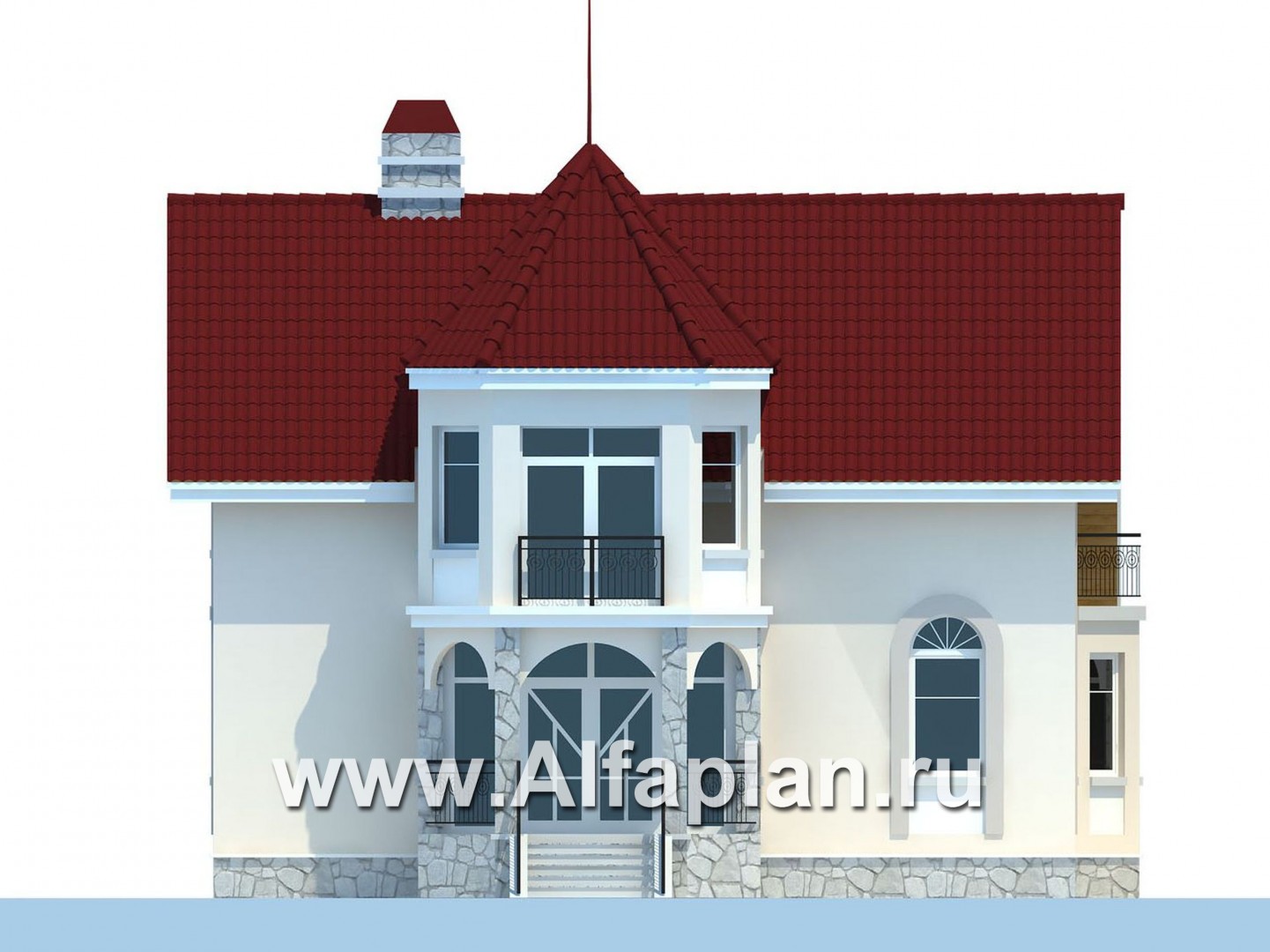

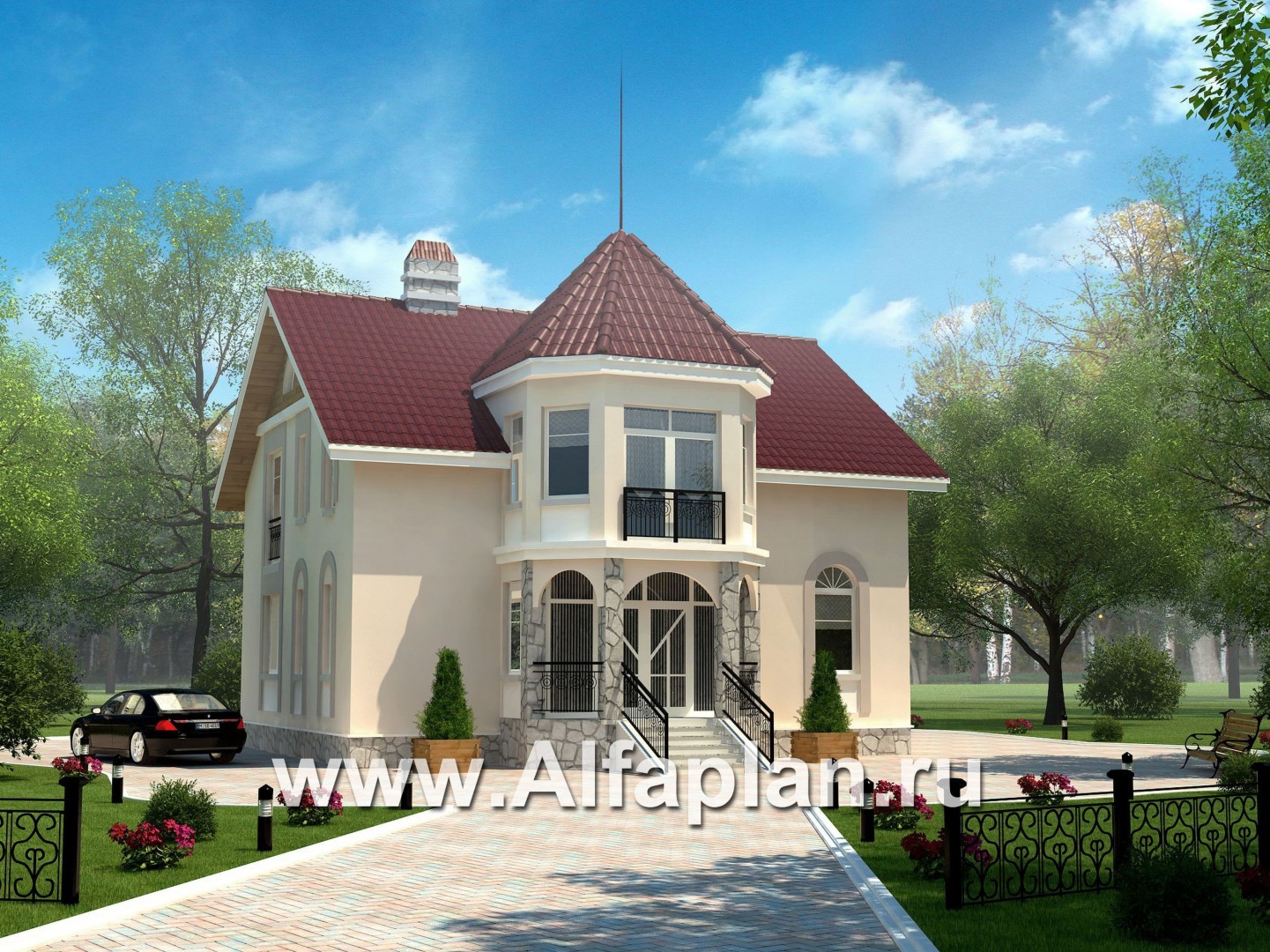

Вид спереди
Вид спереди

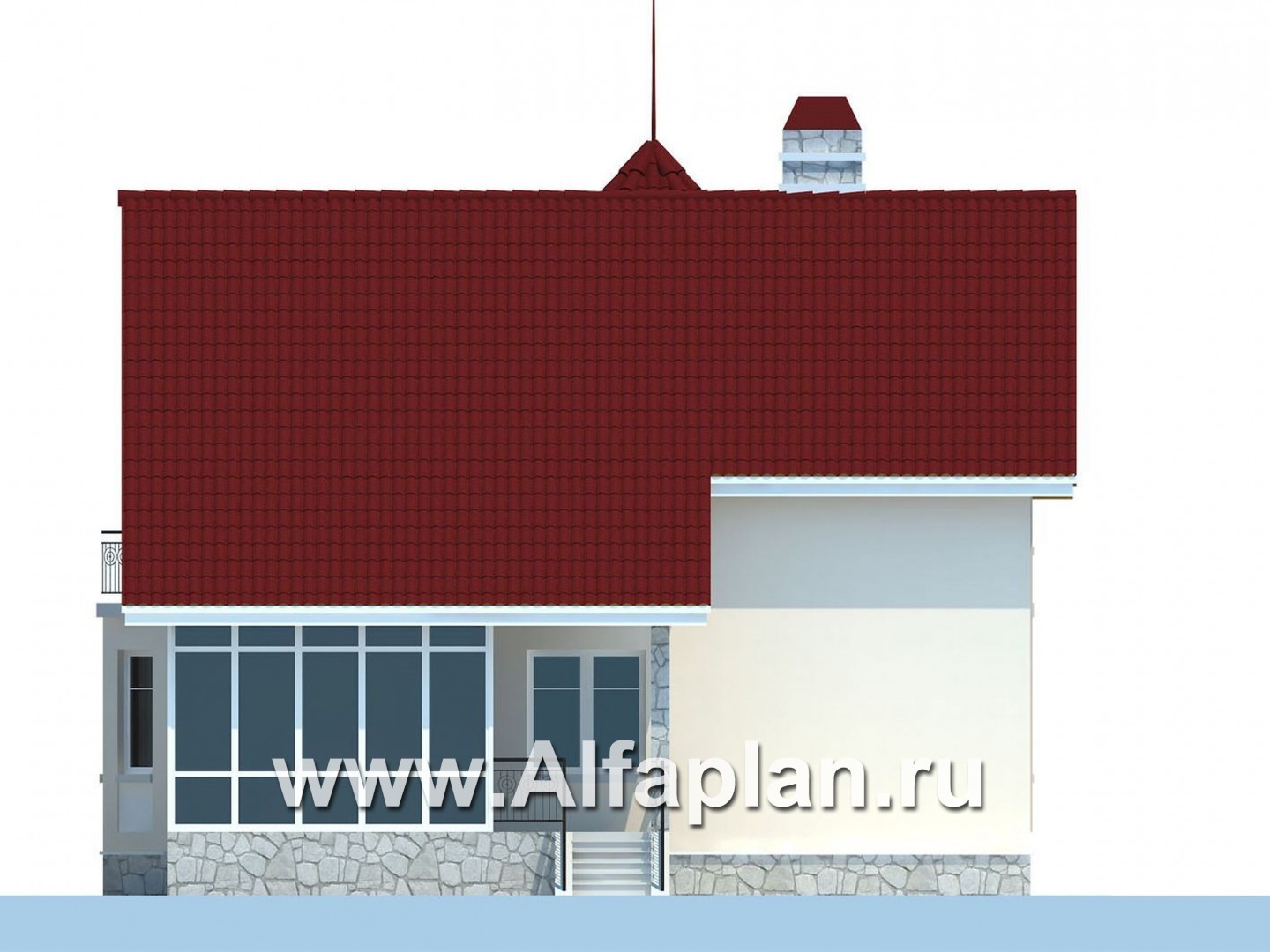

Вид справа
Вид справа

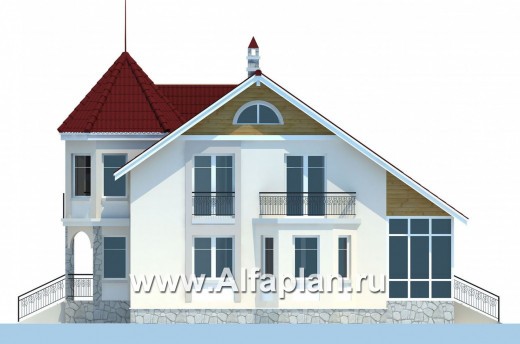

Вид сзади
Вид сзади

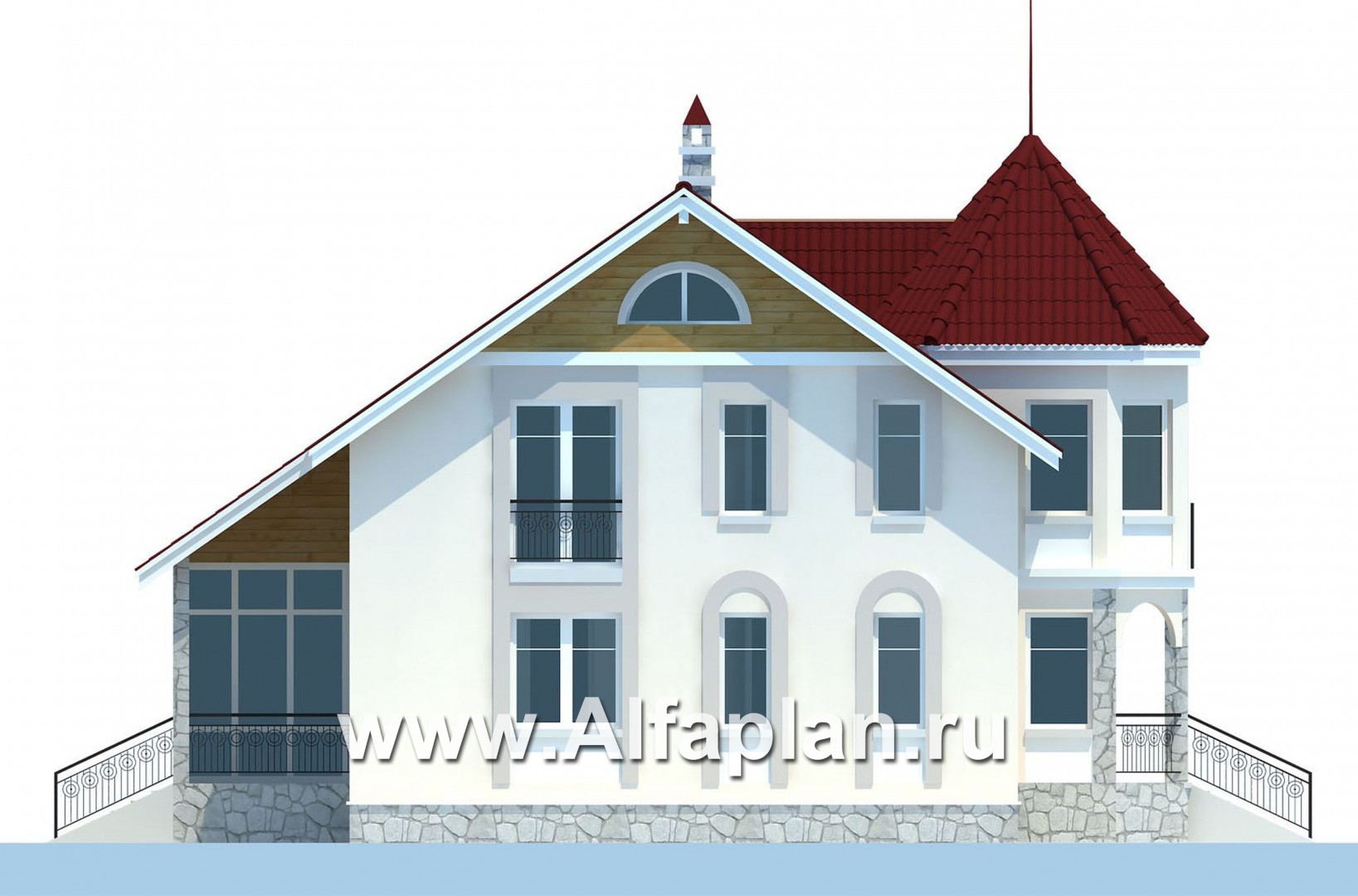

Вид слева
Вид слева
Характеристики
Тип фундаментасборные ж/б
Тип наружных стенбетонные камни
Тип перекрытийпо деревянным балкам
Тип кровлиметаллочерепица
Наружная отделкаштукатурка с покраской или лицевой кирпич
Наружная отделка цоколяоблицовочный камень
Утеплительминеральная вата
Окнаиз ПВХ профилей

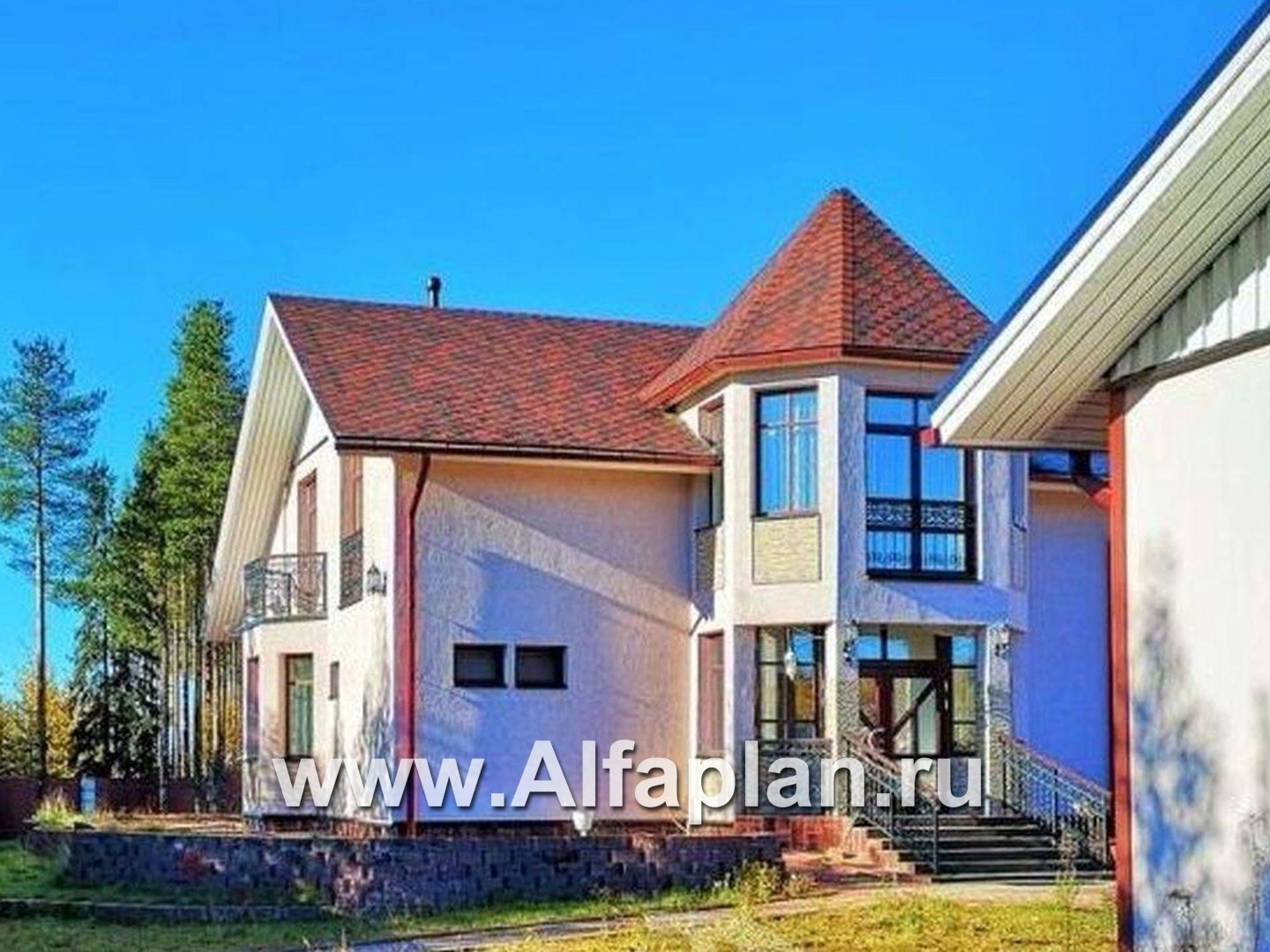

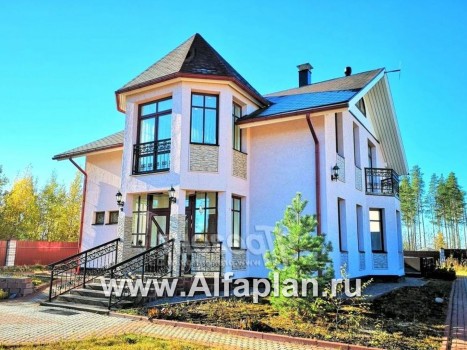

Загородный коттедж «Висбаден» представляет собой уютное жилье европейского уровня, где с комфортом разместится большая семья. Общая площадь — 201 м2, жилая —107 м2. Дом выполнен в классическом стиле и чем-то напоминает замок. Особый шарм ему придает пирамидальная крыша, которая в сочетании с широким эркером, оставляет впечатление благородства. Широкие оконные проемы обеспечивают потрясающее естественное освещение внутреннего пространства.

Главные особенности коттеджа «Висбаден»:

  • оригинальная форма крыши;
  • стильный центральный эркер;
  • большие окна.

Особенности планировки

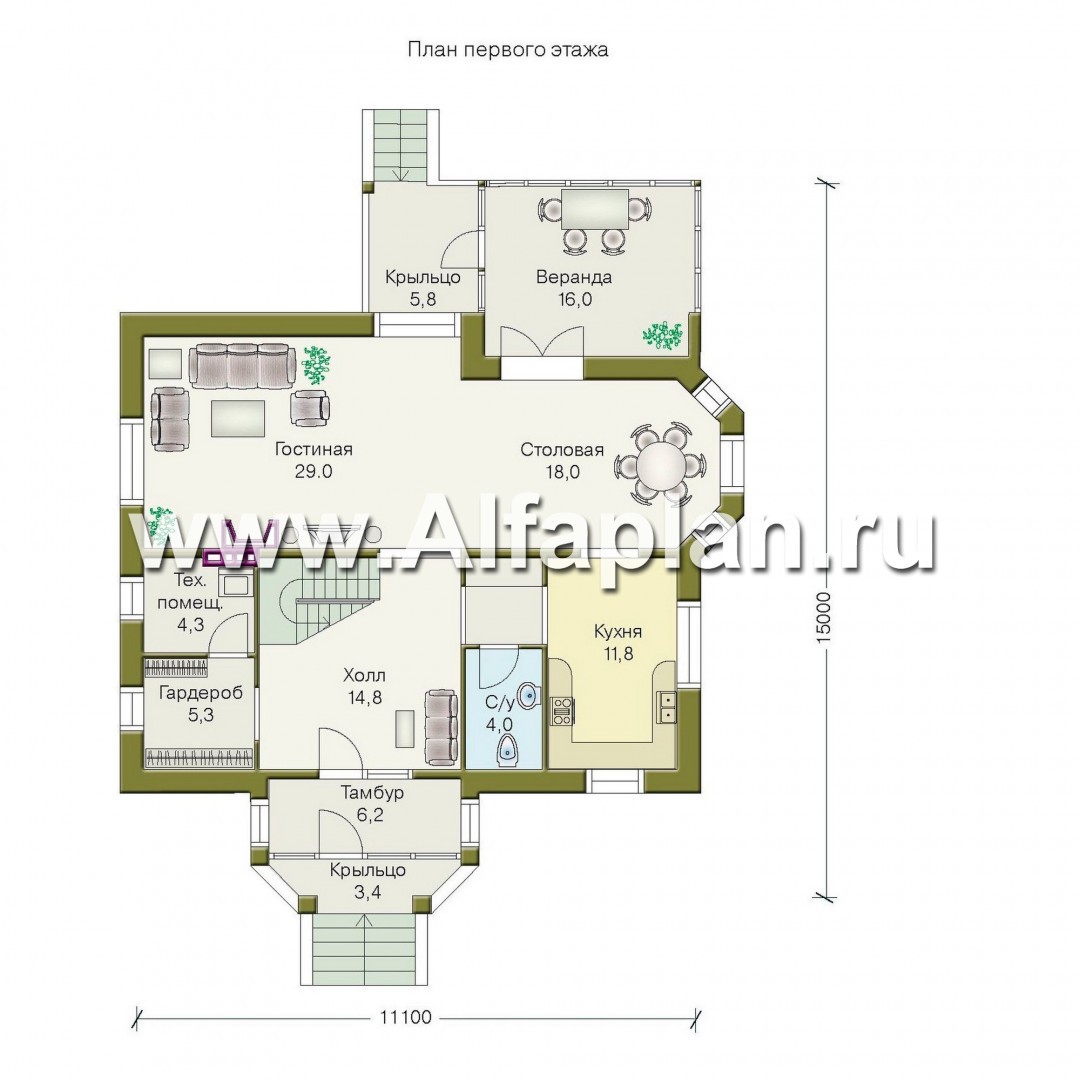

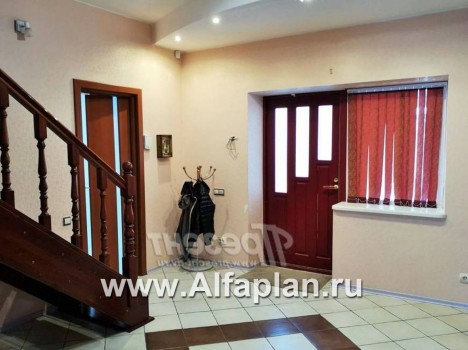

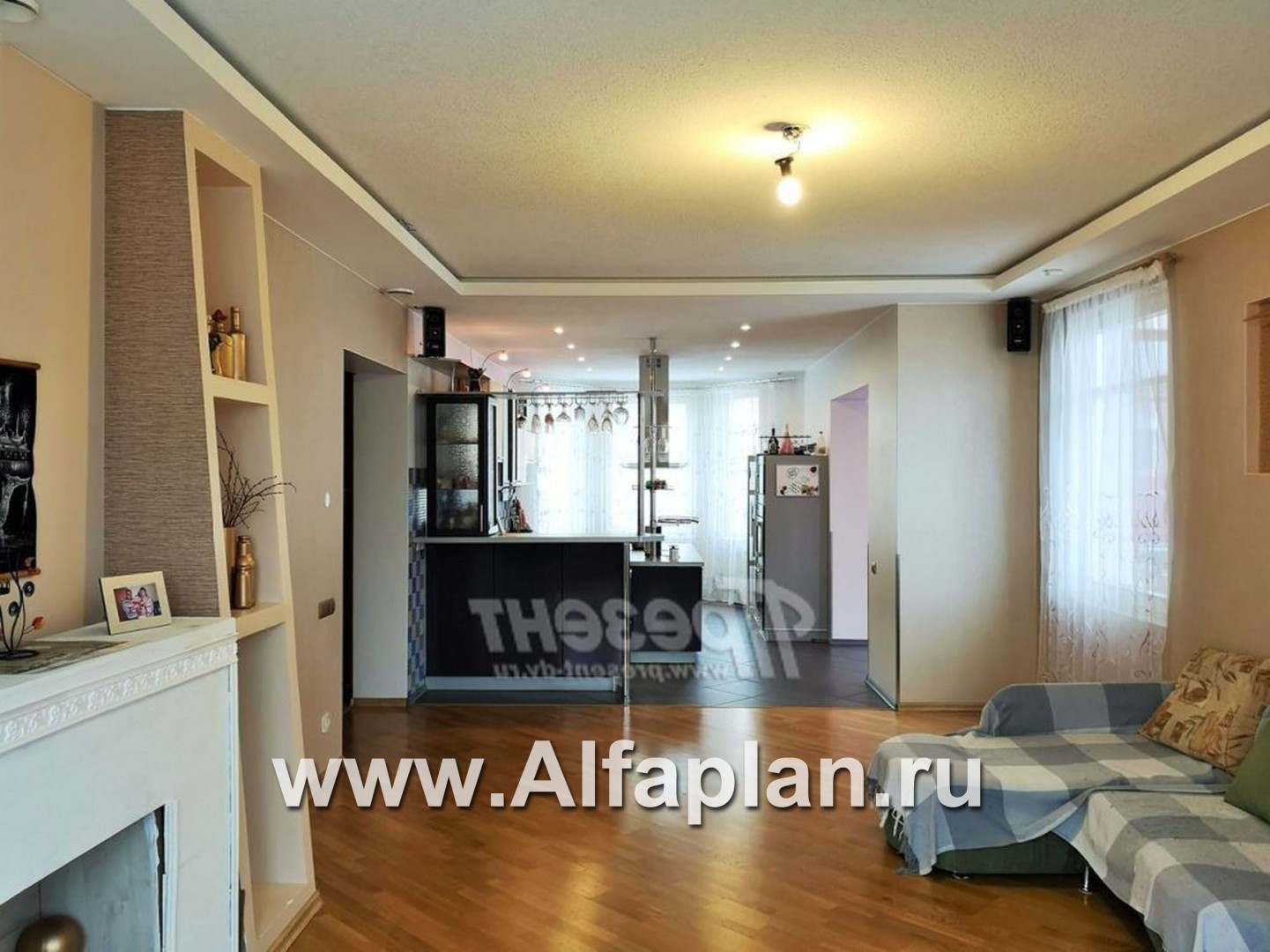

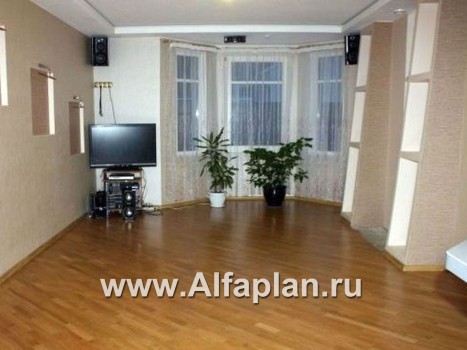

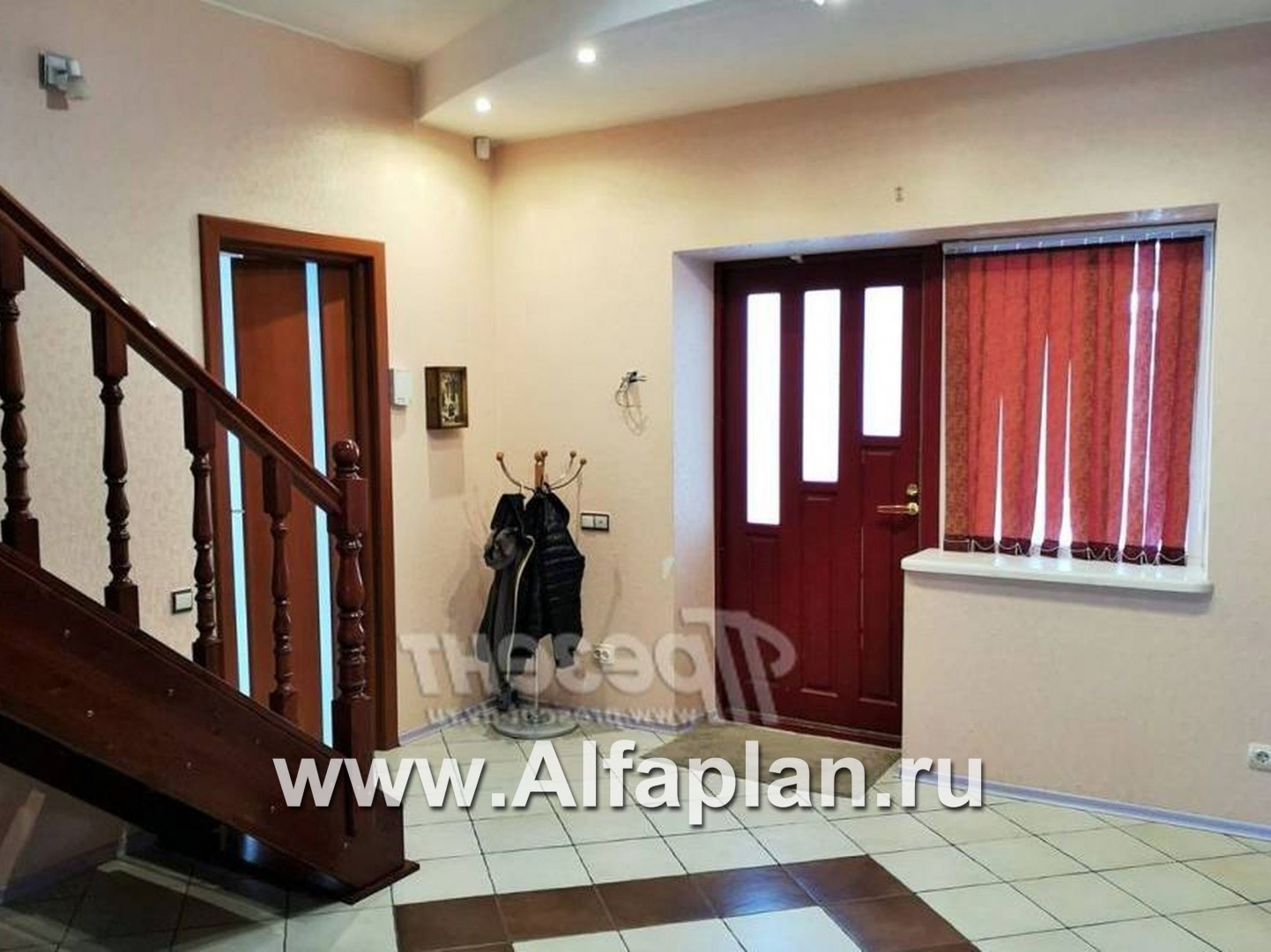

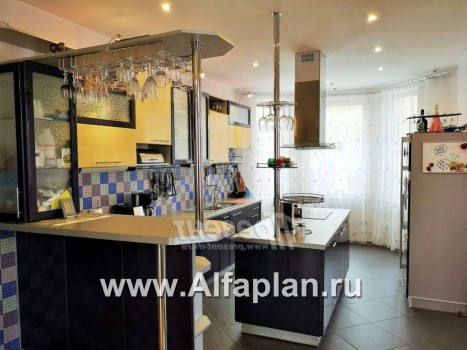

На входе в дом располагается небольшая лестница и крыльцо. Через входную дверь попадаем в просторный тамбур площадью 6,2 м2. Из тамбура дверь ведёт в холл, площадь которого — 14,8 м2. В холле располагается лестница на второй этаж. Справа предусмотрена функциональная зона, включающая небольшой коридор, просторную кухню и санузел. Слева расположено техническое помещение и гардероб. В задней половине дома на первом этаже располагается столовая, совмещенная с гостиной. Общая площадь двух комнат — 47 м2. Из столовой можно выйти на задний двор через просторную веранду. Сзади также предусмотрено небольшое крыльцо и лестница.

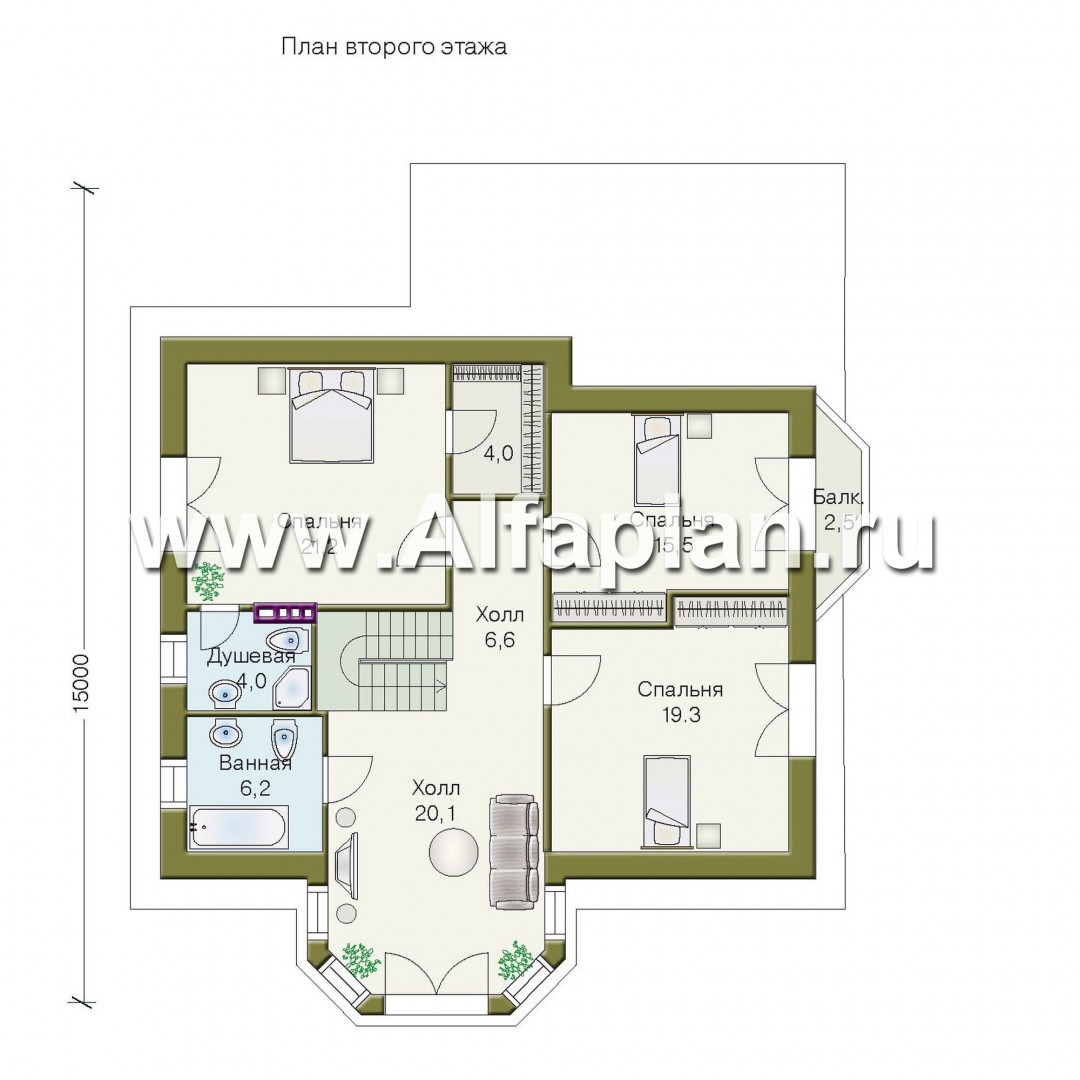

Поднимаясь на второй этаж, сразу попадаем в большой холл на 20 м2. Также на втором этаже расположены три просторные спальни, одна душевая и одна ванная комната. Планировка здесь продумана до мелочей таким образом, чтобы естественный свет попадал даже в самые отдаленные углы дома.

Технические характеристики

В качестве фундамента в проекте «Висбаден» предусмотрены сборные железобетонные плиты. Бетонные камни используются для возведения наружных стен, а в качестве перекрытий предусмотрены деревянные балки. Крыша выполнена из металлочерепицы, а наружные стены могут быть отделаны лицевым кирпичом или штукатуркой под покраску. Для того, чтобы придать дому определенный шарм, цоколь отделан облицовочным камнем. Не забыли инженеры и о комфорте для обитателей в холодное время года — для этого стены утеплены минеральной ватой.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Денис из города Курск написал(а) 09.10.2014:

.Здравствуйте, подскажите можно ли сделать стены из облицовочного кирпича и керамических блоков, а крышу из мягкой кровли ., и сколько это будет стоить. Спасибо.

Денис, здравствуйте.
Да, возможно применить для строительства керамические блоки или пустотный кирпич. Нет препятствий и для применения битумной черепицы.
Но нужно учесть, что документация под эти материалы не перерабатывается, заменять материалы придется с помощью строителей самостоятельно.
Денис. этот проект был разработан в чале 2000 годов и материалы заложены соответствующие ( сборный фундамент из блоков, бетонные камни в наружных стенах, перекрытие по деревянным балкам). Сейчас в нашей коллекции много новых современных проектов, изначально рассчитанных под применение керамики и газобетона с монолитными конструкциями фундамента и перекрытий.
Если Вы сформулируете Ваши пожелания, мы сможем подобрать соответствующие проекты.

Олег из города Саратов написал(а) 15.09.2012:

Скажите пожалуйста сколько будет стоить Паспорт проекта с цокольным этажом?

Олег, здравствуйте.
Разработка Паспорта проекта с цокольным этажом стоит сейчас 20 000 рубл. По срокам это 7-10 раб. дней. Предварительно составляется Тех. задание на корректировку, предусмотрено промежуточное согласование.

Олег из города Саратов написал(а) 14.08.2012:

Здравствуйте. Очень понравился данный проект, хотелось бы цокольный этаж. Возможно ли это и сколько будет стоить. Спасибо.

Олег, здравствуйте.
Благодарим за внимание к нашим проектам. К сожалению, варианта с цокольным этажом у этого проекта нет и пока разработка такого варианта не планируется. Как обычно в таких случаях, можем предложить вариант разработки Паспорта проекта с цокольным этажом, дополнительно к нему прикладываются типовые конструктивные узлы по цоколю.
