321A"Пассия" - одноэтажный коттедж с гаражом и террасой

Дополнительные изображения Зеркальный вариант проекта Образец документации

Добавить проект в "Мои желания" Обсуждение проекта

общая площадь дома, м ²	Площадь отапливаемых помещений, м ²	жилая площадь дома, м ²
145.10	135.90	54.9

Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)	34400
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование	7700
Строительный паспорт проекта (Типовой)	2300
Строительный паспорт проекта + Разбивочный план участка (Индивидуальный)	от 6000
Дополнительная копия проекта	3500
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб.	47900 45400
Изменить цвета отделочных материалов на фасадах и картинке	7000
При одновременном заказе вместе с Полным комплектом дома — скидка 40% на проект бани/гаража/беседки.
Вместе с этим проектом заказывают: — проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше — БЕСПЛАТНЫЕ ОПЦИИ (проекты) — можно выбрать до 3-ех при заказе проекта — посмотреть

4.68988

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

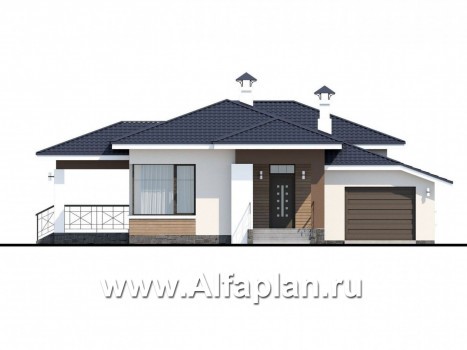

Вид спереди

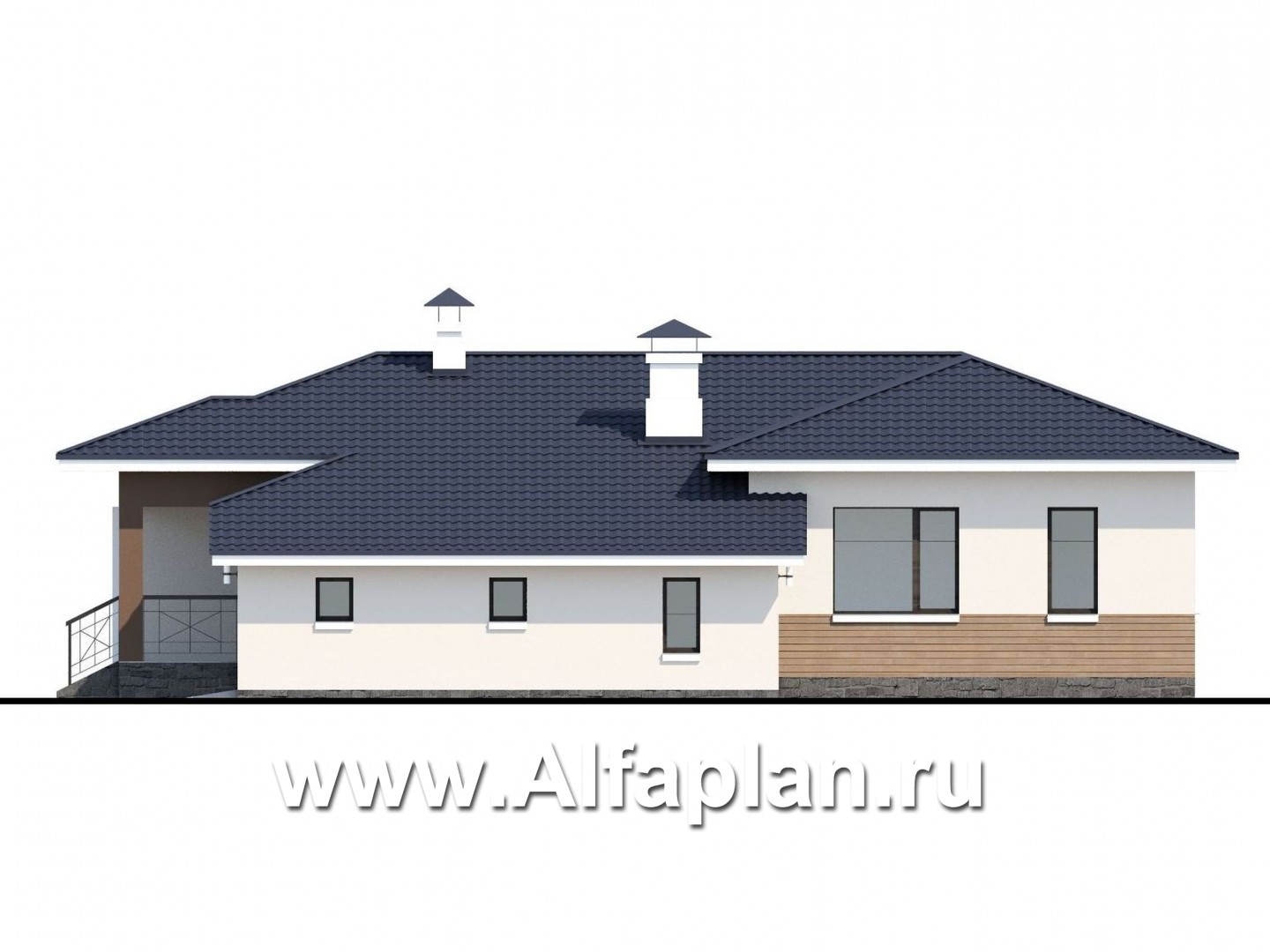

Вид справа

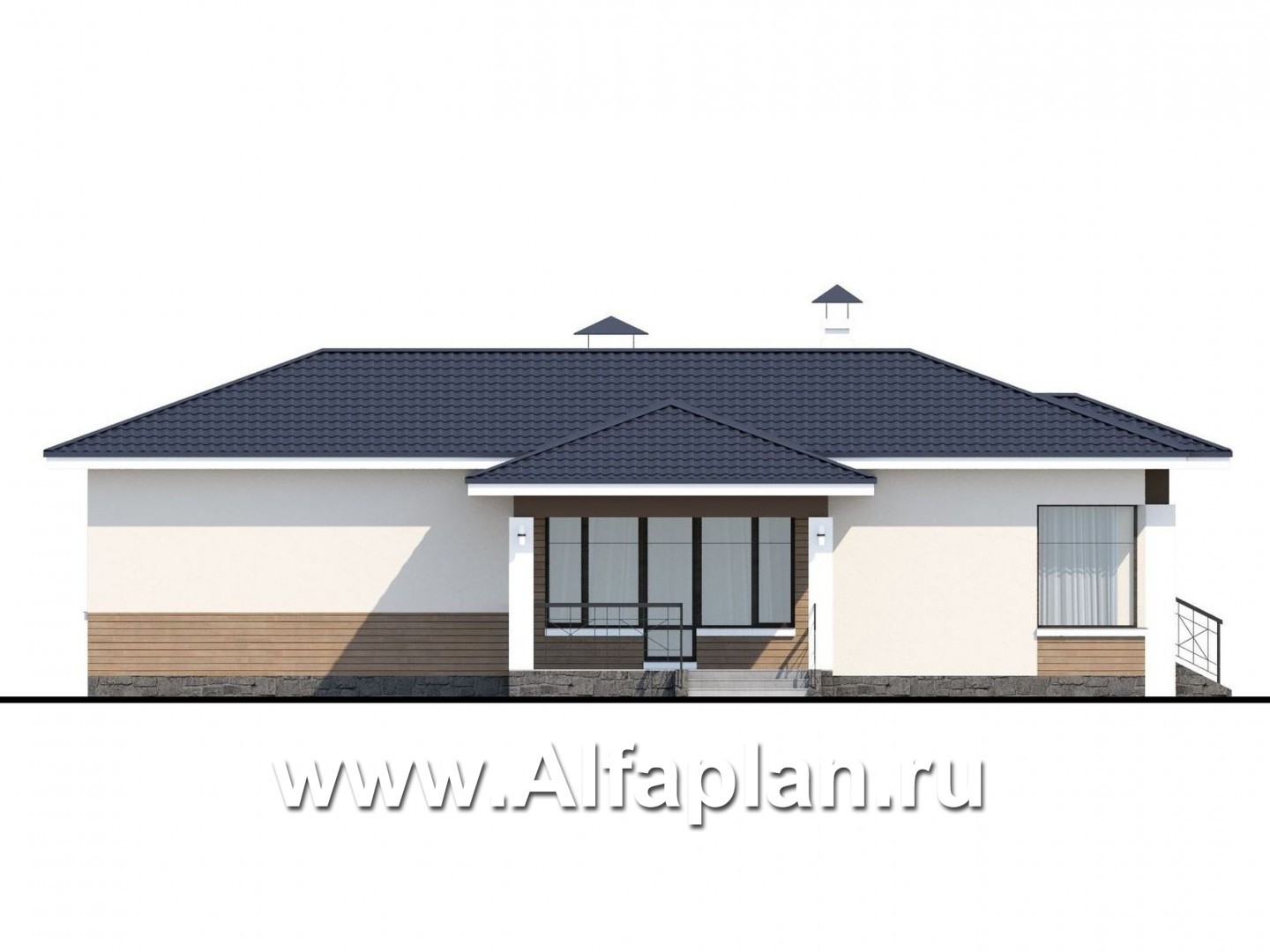

Вид сзади

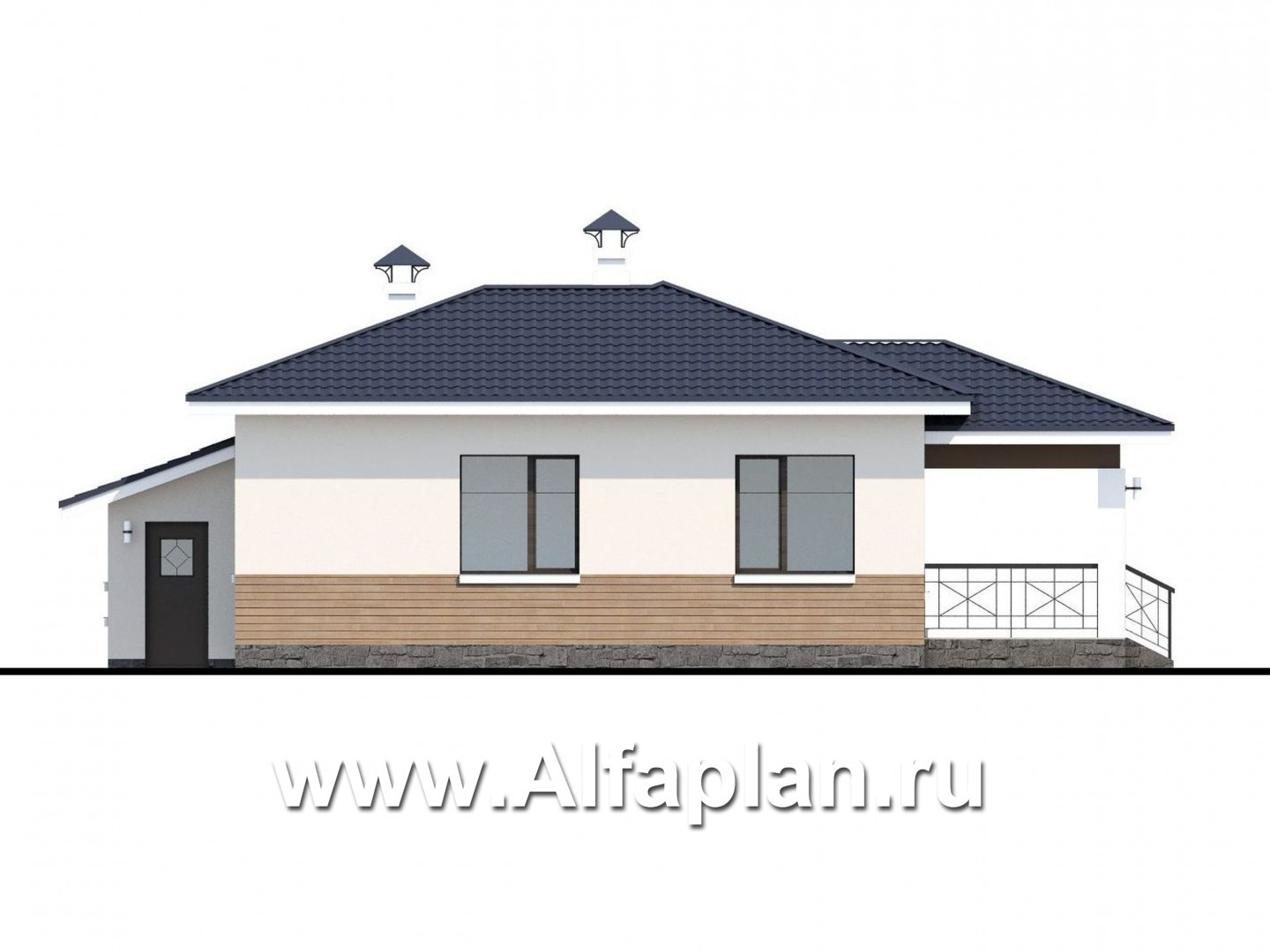

Вид слева

Характеристики
Тип фундамента	монолитная ж/б плита
Тип наружных стен	газо/пенобетон
Тип внутренних стен	газо/пенобетон
Тип перекрытий	по деревянным балкам
Наружная отделка	декоративная штукатурка
Наружная отделка цоколя	облицовочный камень
Гараж
Утеплитель	минеральная вата

321А «Пассия» — это небольшой уютный коттедж, выдержанный в соответствии со всеми современными тенденциями проектирования частных домов. Стильный и прогрессивный внешне, он рационально спланирован и экономичен. Наличие капитального гаража — это дополнительный плюс, который позволит обитателям дома проживать в нем с наибольшим комфортом.

Благодаря использованию в отделке таких экологичных материалов, как деревянная вагонка, натуральный камень и декоративная штукатурка, он легко впишется в любой природный уголок, создавая при этом гармоничное единение и перетекание внутреннего пространства вовне, и наоборот. Такое решение также характерно для современного подхода к проектированию.

Подробности чертежей

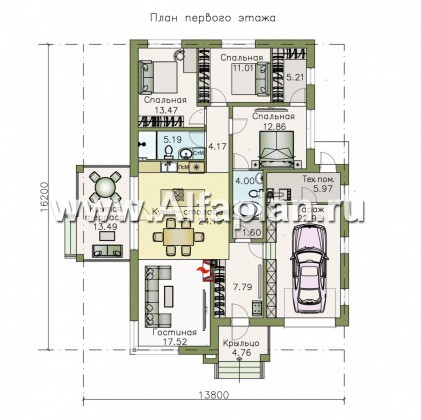

При небольшой площади в 145 м², здание имеет лаконичный геометрический план. Войдя в него, мы попадаем в прихожую, оборудованную встроенными шкафами для верхней одежды и обуви и маленькой кладовкой. Далее следует гостиная, она прекрасно освещена благодаря высокому угловому ленточному остеклению. Кухня-столовая, образующая единое пространство с гостиной, дает возможность попасть на просторную крытую террасу, и одновременно, является связующим звеном с остальными помещениями коттеджа. Здесь находятся:

спальня хозяев, для удобства оборудованная собственной гардеробной и сантехническим блоком с ванной-джакузи;
две спальни, принадлежащие остальным членам семьи или предназначенные для долгосрочного приема гостей;
санузел с душевой для общего использования.

Техническое помещение продолжает гараж и имеет отдельный выход. Оно может служить мастерской, что будет очень удобно владельцу автомобиля.

Этот скромный и уютный коттедж с обилием больших окон, наполняющих пространство солнечным светом и воздухом, наверняка подойдет дружной семье, подыскивающей проект недорогого и уютного загородного дома.

Вернуться

Зеркальный вариант проекта

Прямой вариант проекта

Вид спереди (зеркальный)

Вид справа (зеркальный)

Вид сзади (зеркальный)

Вид слева (зеркальный)

Вернуться

Вопрос по проекту 321A. Я живу в условиях сибири. Морозы от минус 50 до плюс 40. Как в рамках этого проекта уложить автоклавный газобетон толщиной стены 400 мм. А так же нужен монолитный железобетонный ленточный фундамент. Грунт на участке супесь, суглинок.

Анатолий, здравствуйте.

В проекте в наружные стены заложен утеплитель, в Вашем случае его толщина может быть максимальной - 100 мм.тПревышение толщины стены от проектной (в проекте 410 мм). потребует увеличение ширины кирпичного цоколя. С такой задачей могут справиться строители по месту. В проекте разработана монолитная ж/б фундаментная плита учетом следующих Геологических условий: 1.проект фундамента применяется для всех типов грунтов кроме торфяныхь2.расчетное сопротивление грунта основания не менее R-1,5 кг/см2 3.расчетный уровень грунтовых вод не выше 0.5 м от поверхности земли. Это универсальная конструкция фундамента хорошо работающая в 90 случаях из 100 ( исключением являются торфяники). Если необходим ленточный фундамент, такую конструкцию могут выполнить Ваши строители или разработать наш конструктор за дополнительную плату (стоимость и сроки разработки указаны в разделе Сервис для заказчиков).
