108B

"Летний вечер" - небольшой коттедж для загородной жизни

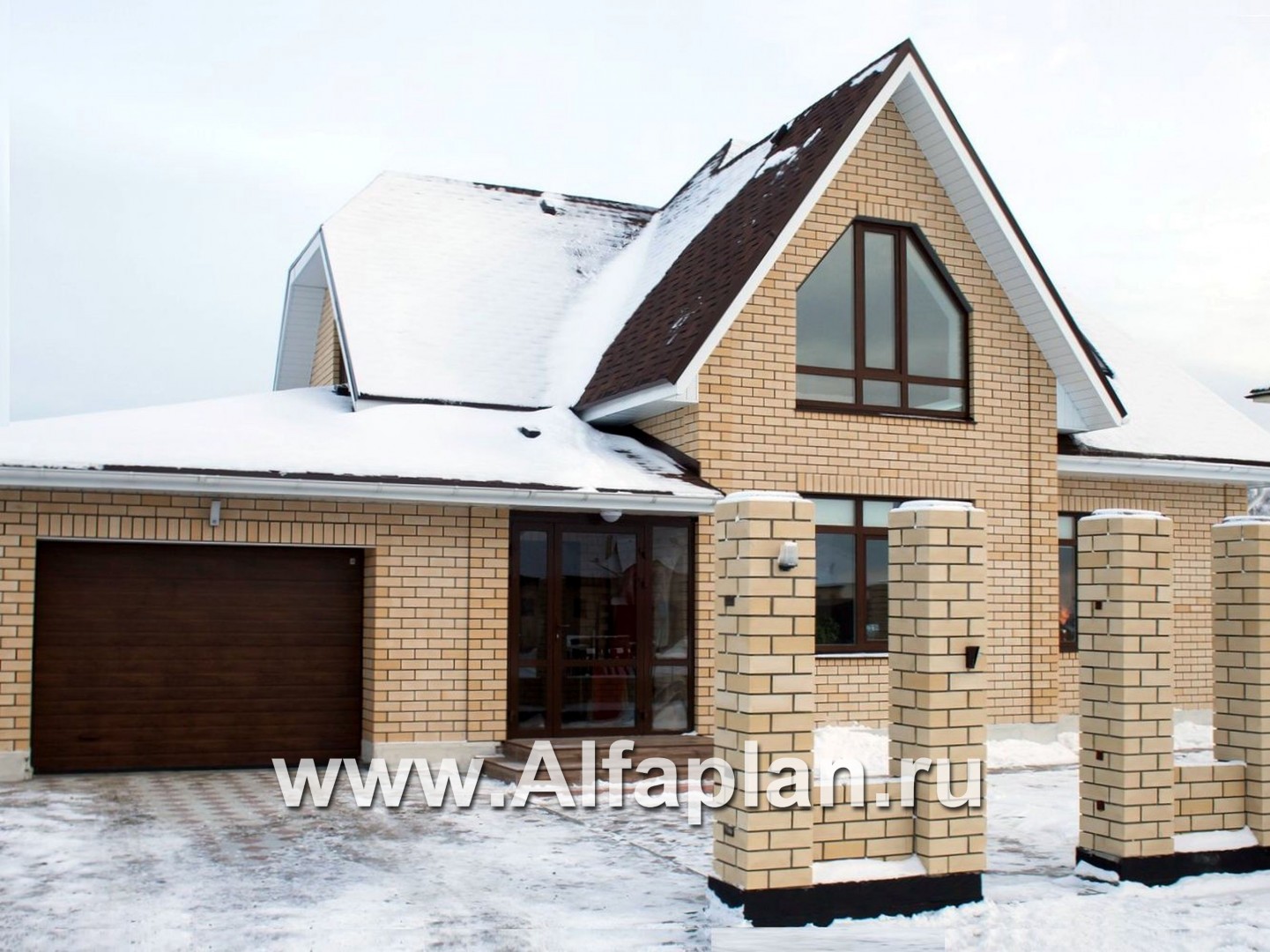

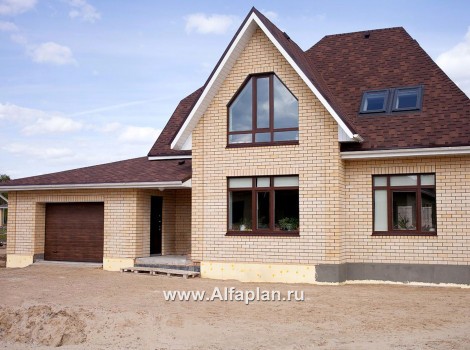

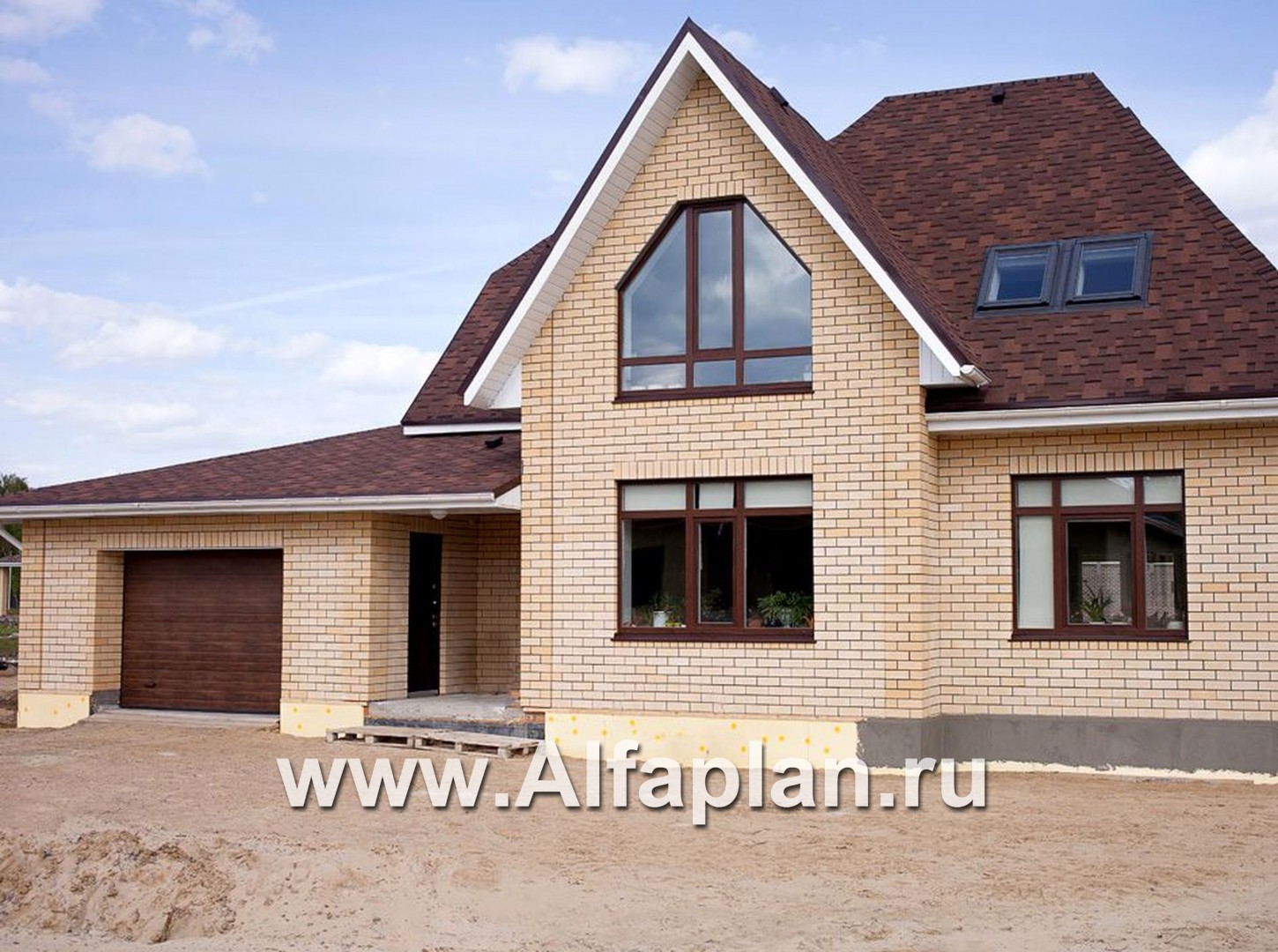

Фотогалерея Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
132.40122.7064.80
Площадь гаража - навеса, м2
27.40 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)24000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант перекрытия - по деревянным балкам над 1-ым этажом5000

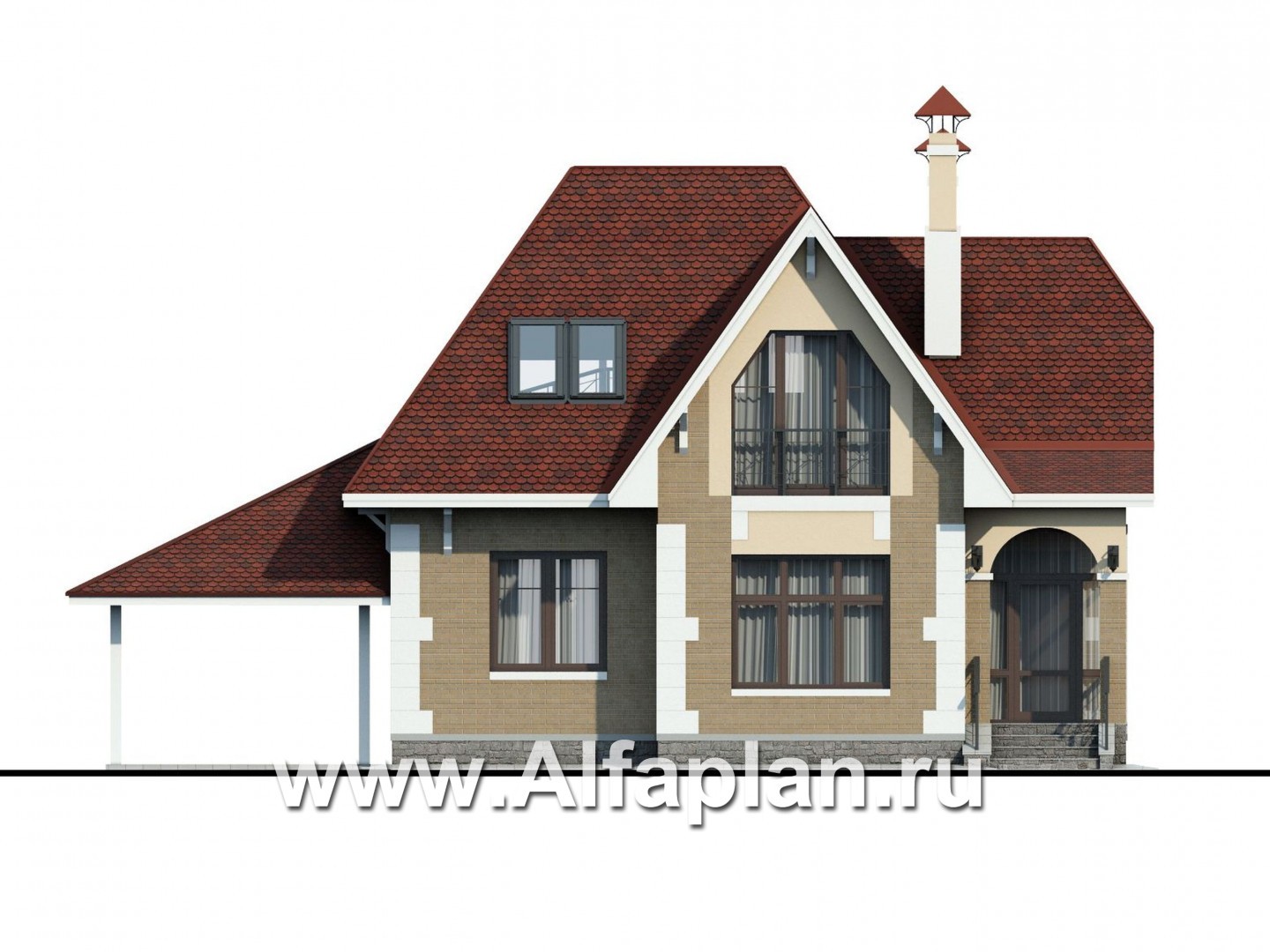

Вид спереди
Вид спереди

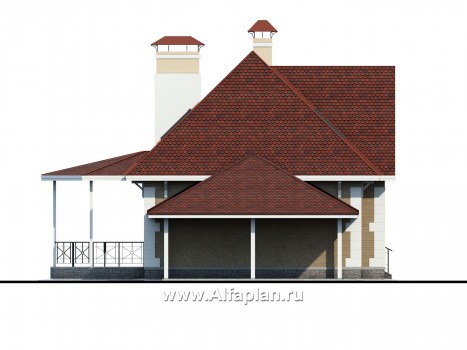

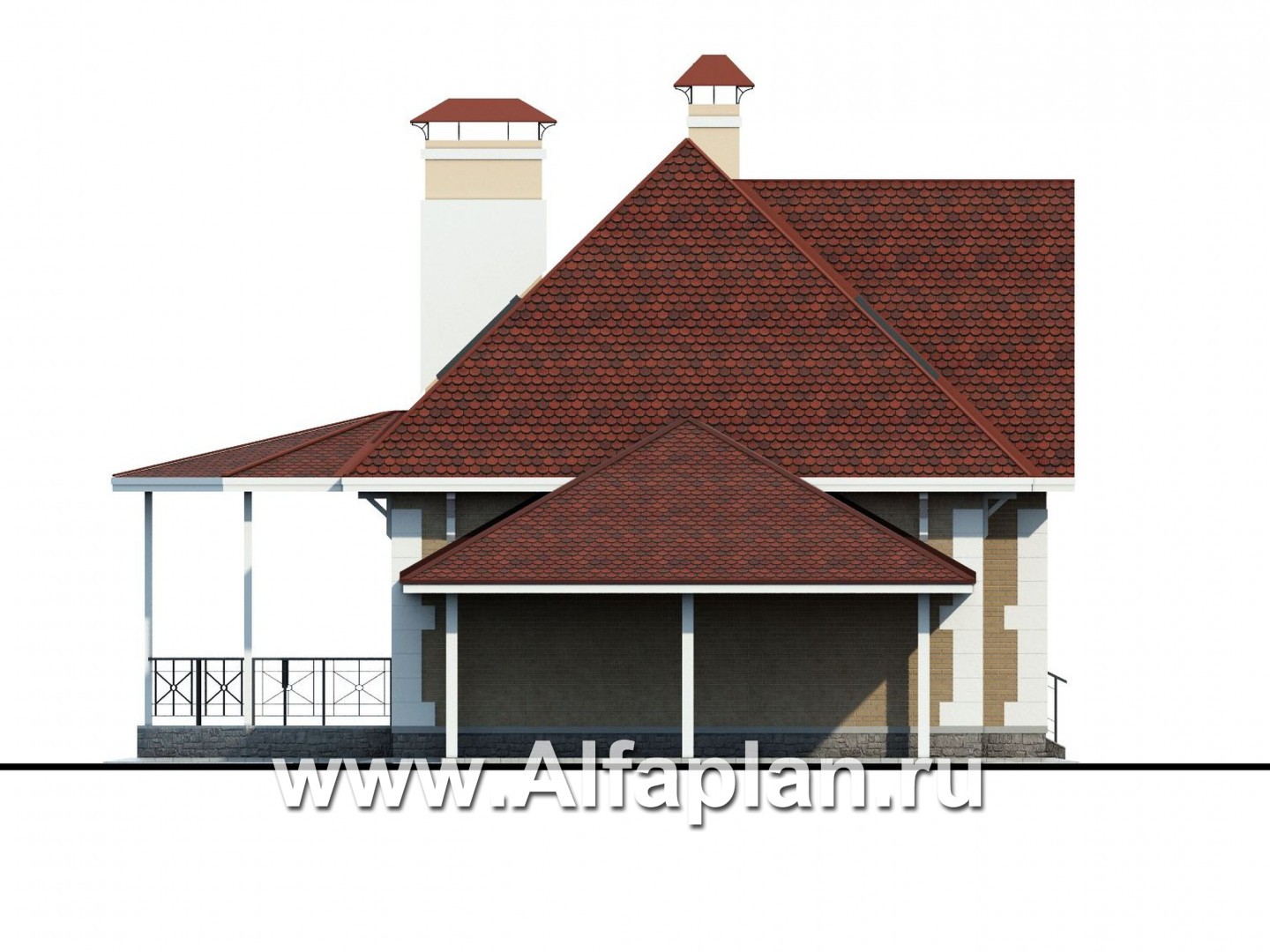

Вид справа
Вид справа

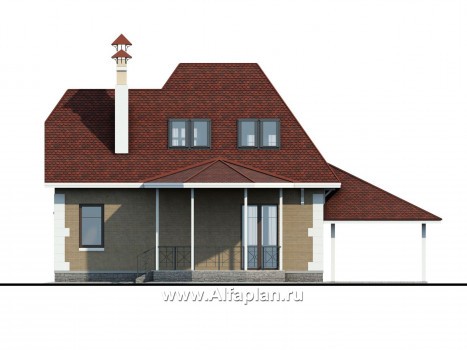

Вид сзади
Вид сзади

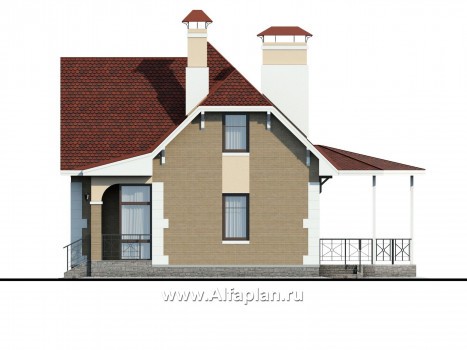

Вид слева
Вид слева

Дополнительные изображения к проекту:

Характеристики
Тип фундаментамонолитная ж/б плита

24.0  м3
Тип наружных стенгазобетонные блоки - 300 мм

44.5  м3
Тип внутренних стенгазобетонные блоки

9.3  м3
Тип перекрытиймонолитные ж/б над 1 эт. по деревянным балкам - над 2 эт.

11.5  м3
Крышапо деревянным стропилам

Тип кровлибитумная черепица

175.4 + 41.5 (навес)  м2
Наружная отделкаоблицовочный кирпич, штукатурка

125.4  м2
Наружная отделка цоколяискусственный камень, штукатурка

Мощность котлас бойлером горячей воды

35 квт
Расчетная электр. нагрузкас учетом электроплиты 8.5

16.2 кВА
Утеплительминеральная вата

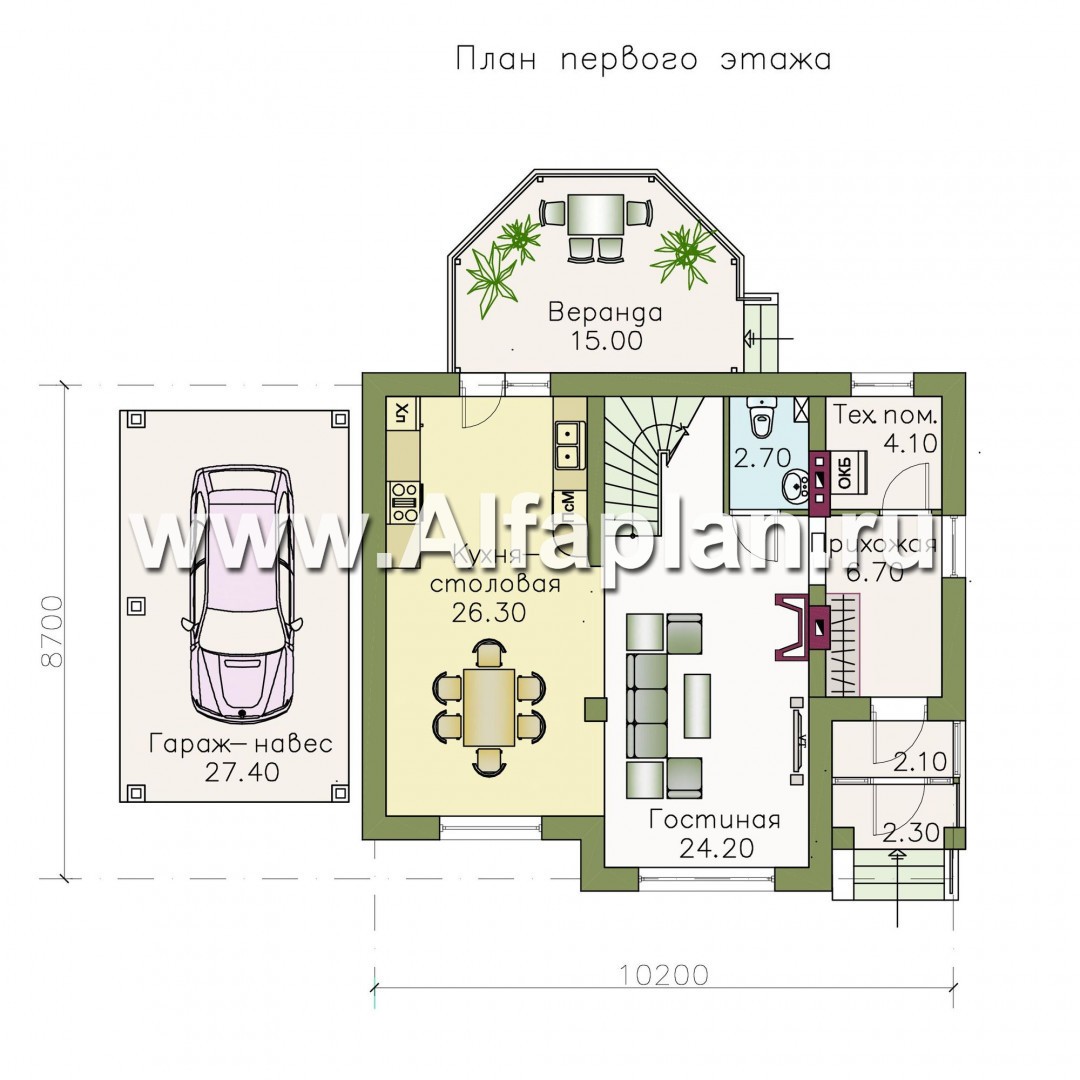

Небольшой уютный дом для жизни загородом с пристроенным навесом для машины. При небольшой общей площади он достаточно комфортабельный и очень вместительный. Такой дом  может служить и комфортабельной дачей и местом постоянного проживания семьи. Проектом предусмотрены два этажа, второй — мансардный. План компактный, планировка рациональна. На первом этаже расположены гостиная и кухня-столовая. Они объединены в одно пространство. Для пюбителей «жестких» планировок не составит труда разделить его переродками на отдельные помещения. С заднего фасада к дому примыкает просторная терраса. В мансарде расположены три спальни, ванная комната и саузел. При желании саузел можно превратить в кладовую. Из холла лаз с выдвижной лестницей ведет на чердак. Мансардный этаж практически полностью спрятан под кровлю. Для освещения здесь предусмотрены окна верхнего света. Они не только освещают помещения, но и придают им уют. Своей архитектурой этот домик напоминает милые, с детства знакомые дачи пригородов Петербурга, где проводили лето в гостях у бабушки, а зимой в выходные заваливались с лыжими и санками....Пусть и в этом доме появятся свои милые, добрые традиции.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Денис из города Челябинск написал(а) 11.07.2014:

Здравствуйте!проект хорош! подскажите, возможно ли убрать колонну между гостиной и столовой!?

Здравствуйте, Денис! Колонну убрать нельзя, на нее опирается перекрытие.

Сергей из города Волоколамск написал(а) 13.01.2014:

Возможно ли возведение стен в данном проекте из арболита и стоимость пересчёта проекта?

Здравствуйте, Сергей!
Благодарим Вас за внимание к нашим проектам и обращение в нашу студию.
Пересчет материала мы не производим. Из арболитовых блоков строить можно, если, конечно, Вас устраивает их качество. Рекомендуем перед их покупкой посмотреть на них "вживую", понять, насколько правильную форму они имеют, как будут выполняться швы между блоками и как эти швы будут защищаться от потерь тепла.
--

Юрий из города Уфа написал(а) 07.03.2013:

Здравствуйте. Возможно ли добавить эркер в гостиной первого этажа?

Юрий, здравствуйте.
Эркер возможно добавить. Это может быть одноэтажный эркер с кровлей или с площадкой балкона.
Но такую доработку Мы сейчас сможем сделать только в Паспорте проекта. Работа выполняется в течение 7-10 раб. дней за небольшую доплату.
За корректировку рабочего проекта мы, к сожалению, сейчас взяться не сможем
