115A 3D

"Лавиери Плюс"- проект дома с изящным крыльцом и эркером

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
208.90183.47115.1
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)43000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

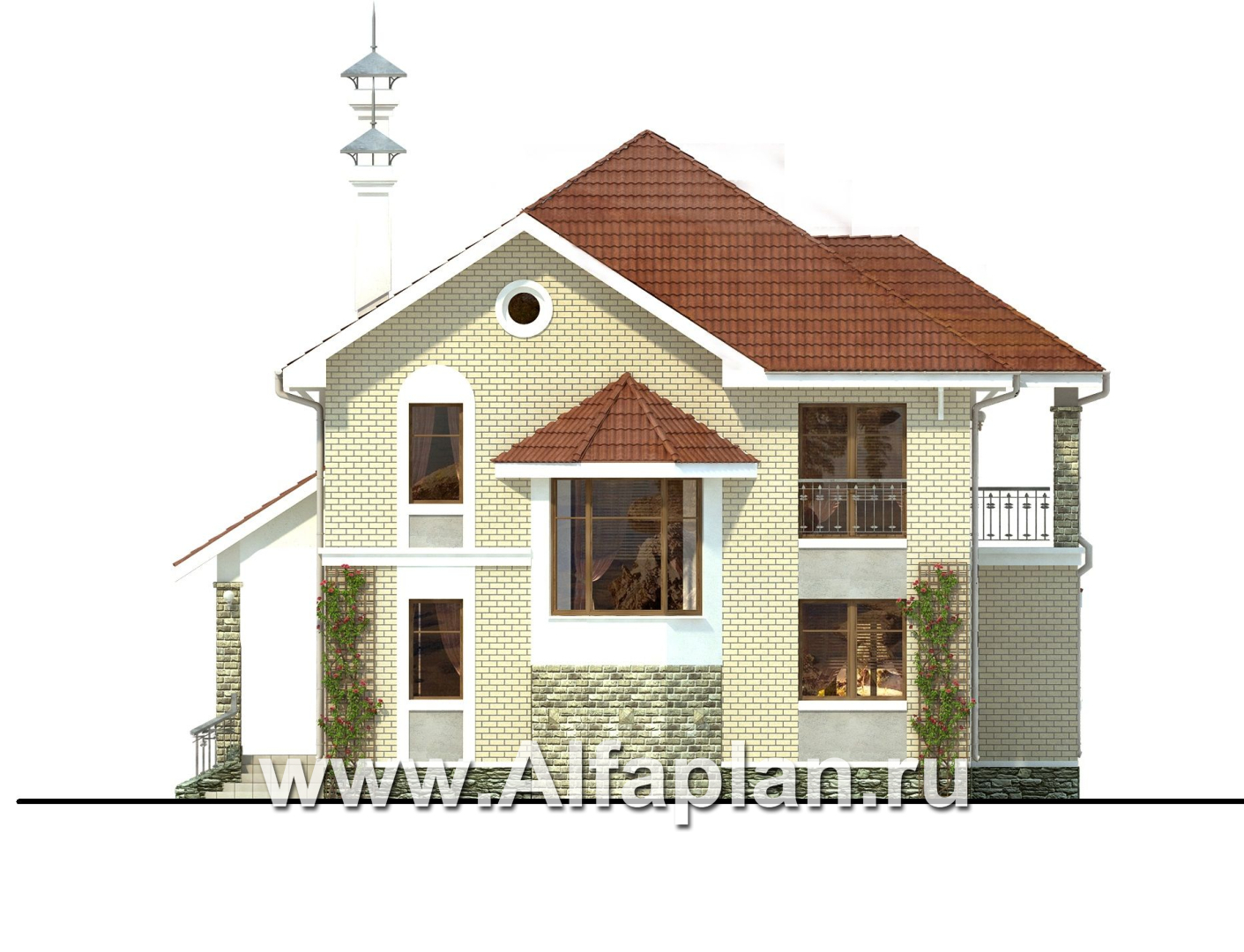

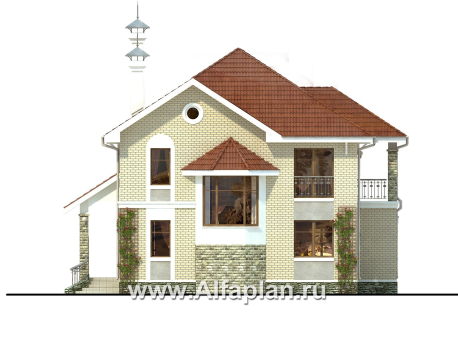

Вид спереди
Вид спереди

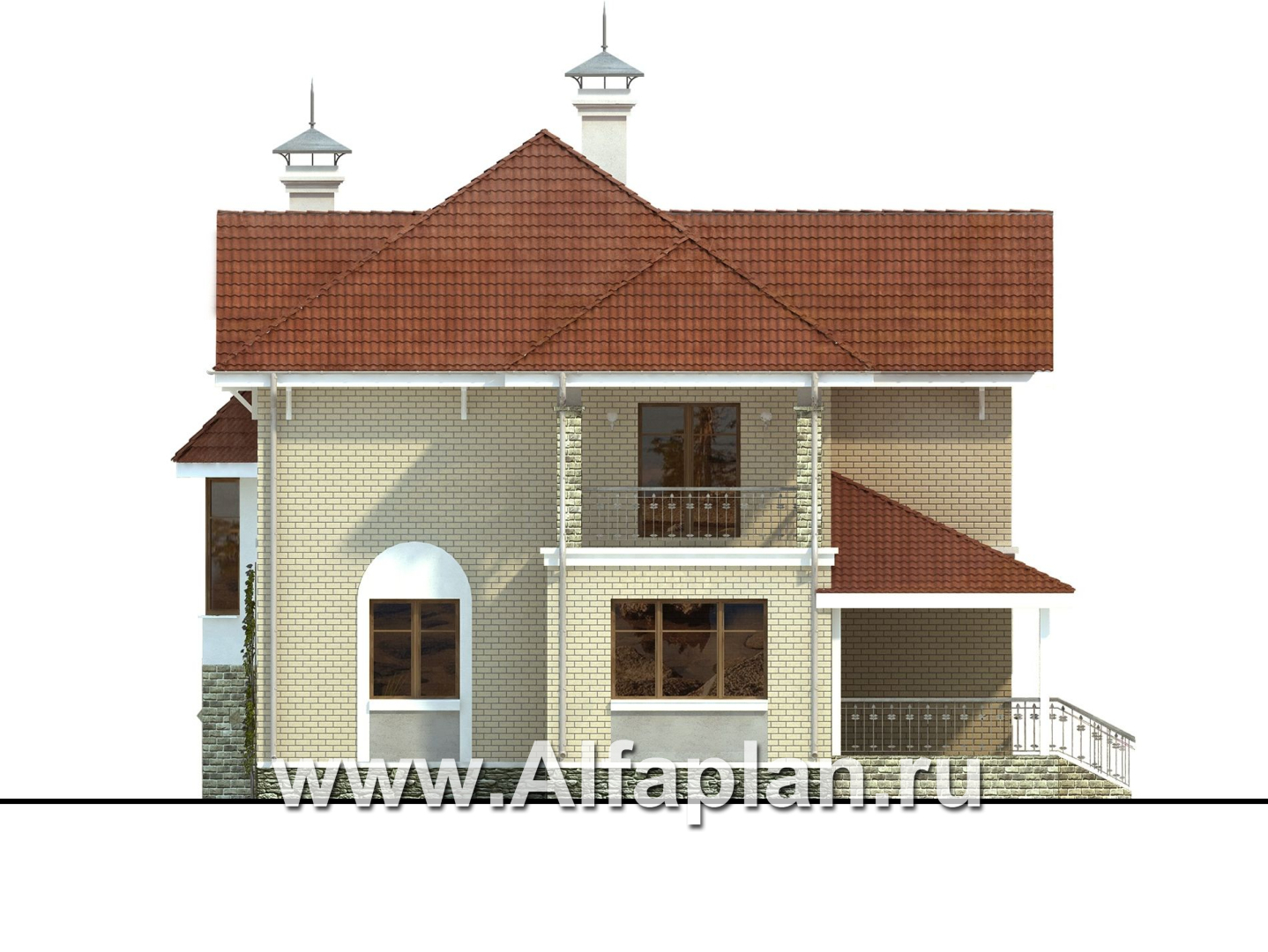

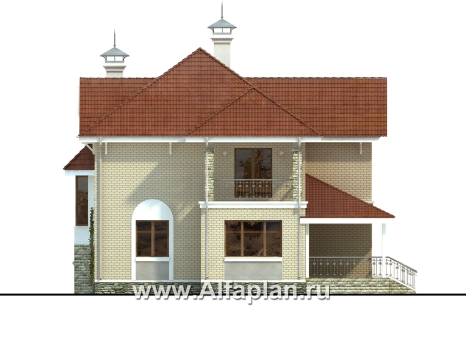

Вид справа
Вид справа

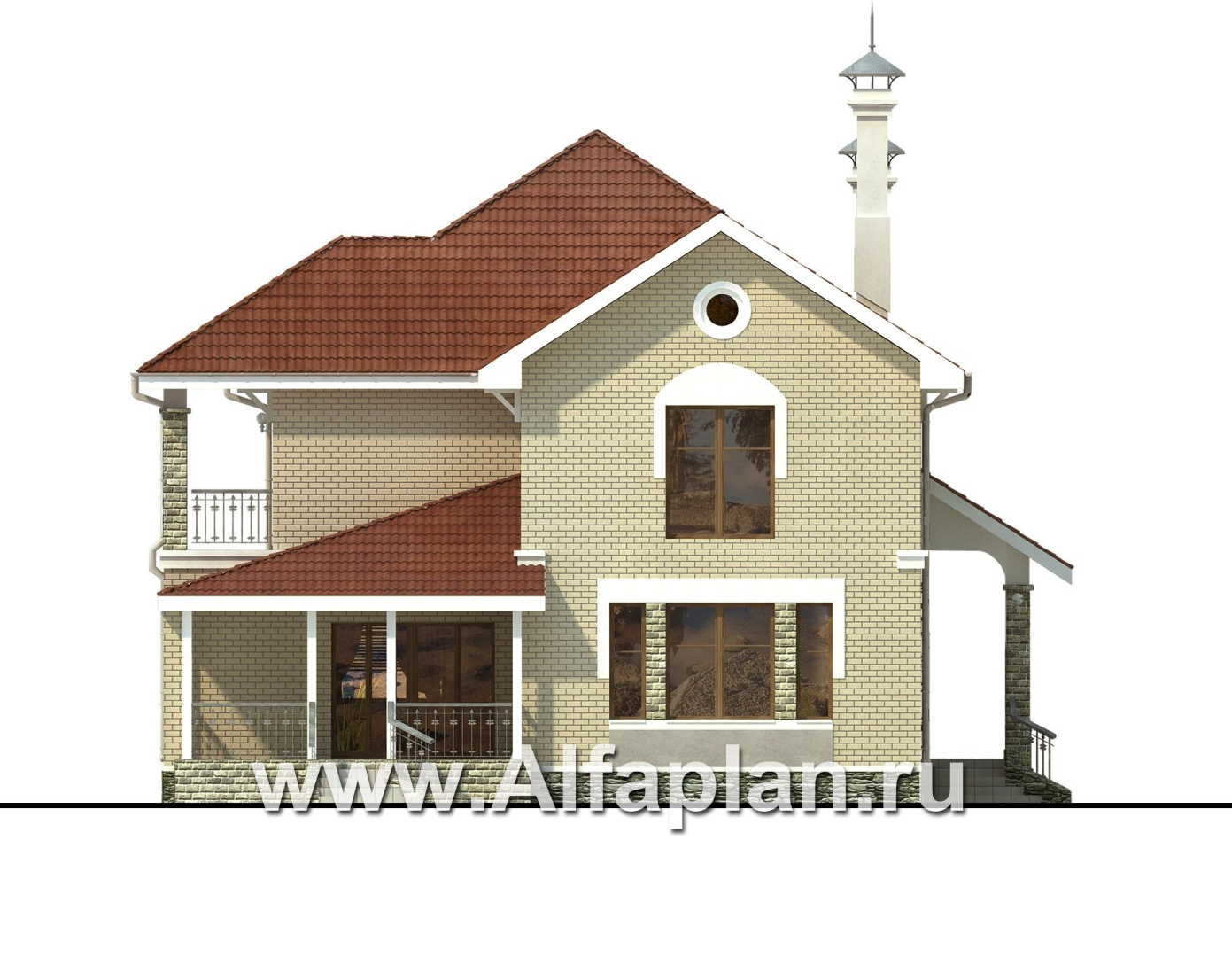

Вид сзади
Вид сзади

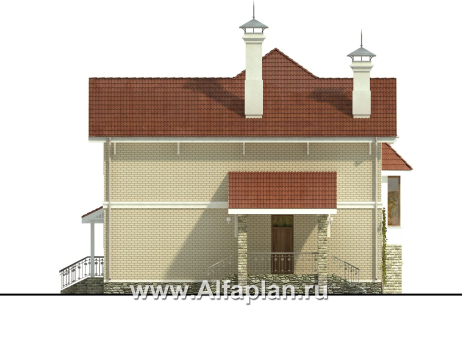

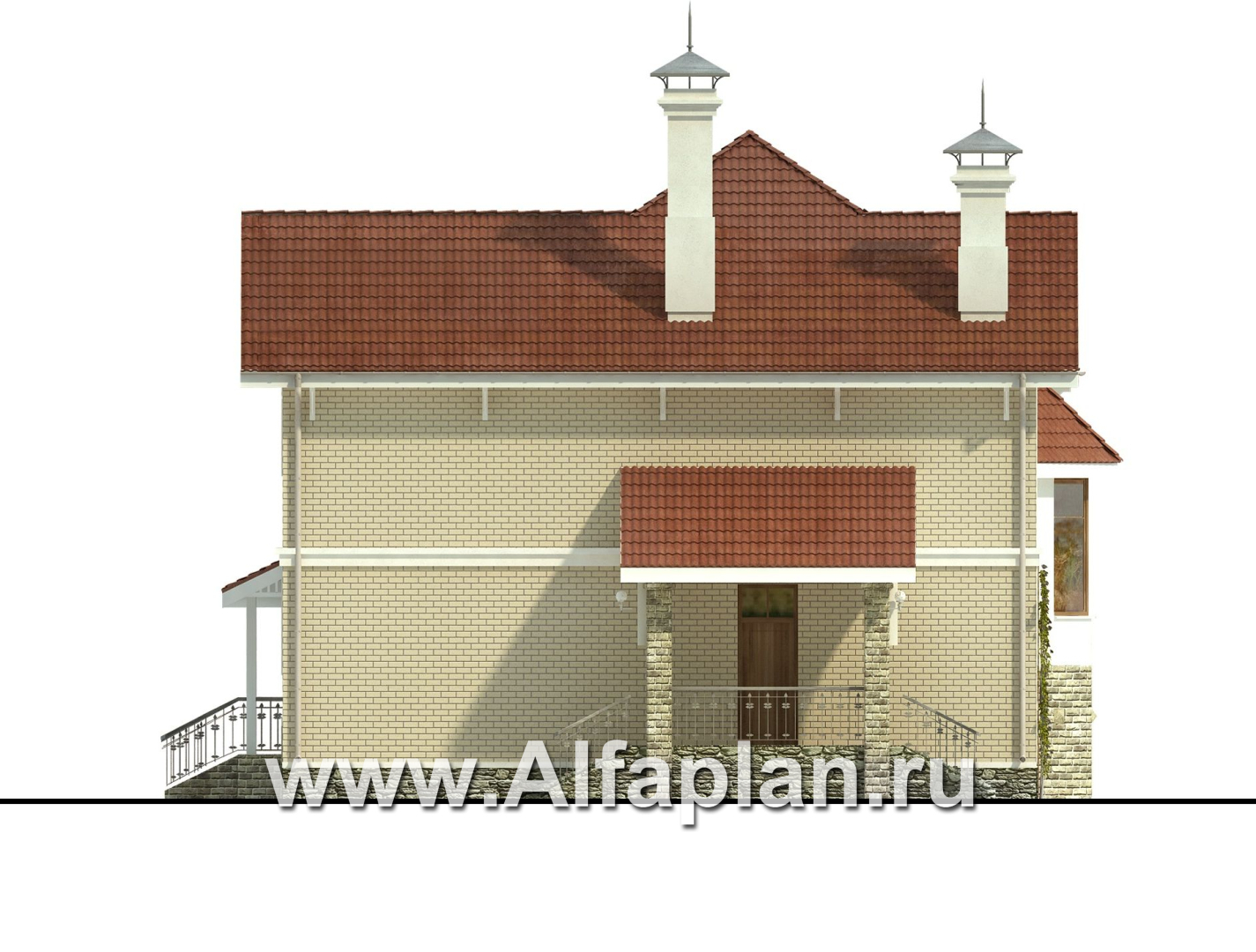

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

77.4  м3
Тип наружных стенкирпич или газобетон (альтернативно)

116.3/114.8  м3
Тип внутренних стенкирпич пустотный

14.9  м3
Тип перекрытиймонолитные ж/б над первым этажом, по деревянным балкам – над вторым

ПМ1-19.2, ПМ2-1.32  м3
Крышапо деревянным стропилам

Тип кровлибитумная черепица

242  м2
Наружная отделкалицевой кирпич, деревянная вагонка

284.3  м2
Наружная отделка цоколяискусственный камень

Габаритные размеры домабез наружных лестниц и террасы

12.5 X 13.5  м
Высота домаот пола 1-го этажа

10.16  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.95  м
Высота мансардного скосанет

Мощность котлас бойлером горячей воды

50 Кв
Расчетная электр. нагрузкас электроплитой 8.5

15.2 кВА
Утеплительминеральная вата


Проект дома, облик которого формируют небольшой эркер главного фасада и декоративно оформленное крыльцо.  Наружные стены  коттеджа выполнены из белого лицевого кирпича, цоколь оформлен  искусственным  камнем, кровля крыши покрыта битумной черепицей. Цветовая гамма отделочных материалов приятных пастельных оттенков. Что же касается материалов, из которых должны по проектировке возводиться наружные стены, то здесь предусматривается альтернативный вариант – вариативно можно использовать как кирпич, так и газобетонные блоки. Так что в этом отношении коттедж 115А можно отнести к условной категории «проекты домов из кирпича и газобетона».

Интересно, что вход в дом расположен на боковом фасаде. Этот фасад лучше всего ориентировать на северную сторону, так как он глухой. В этом случае на юг и восток будут обращены основные помещения  дома. Для южных регионов желательно располагать дом так, чтобы  сторона без окон была направлена на запад, так как во второй половине дня  температура воздуха наиболее высокая.

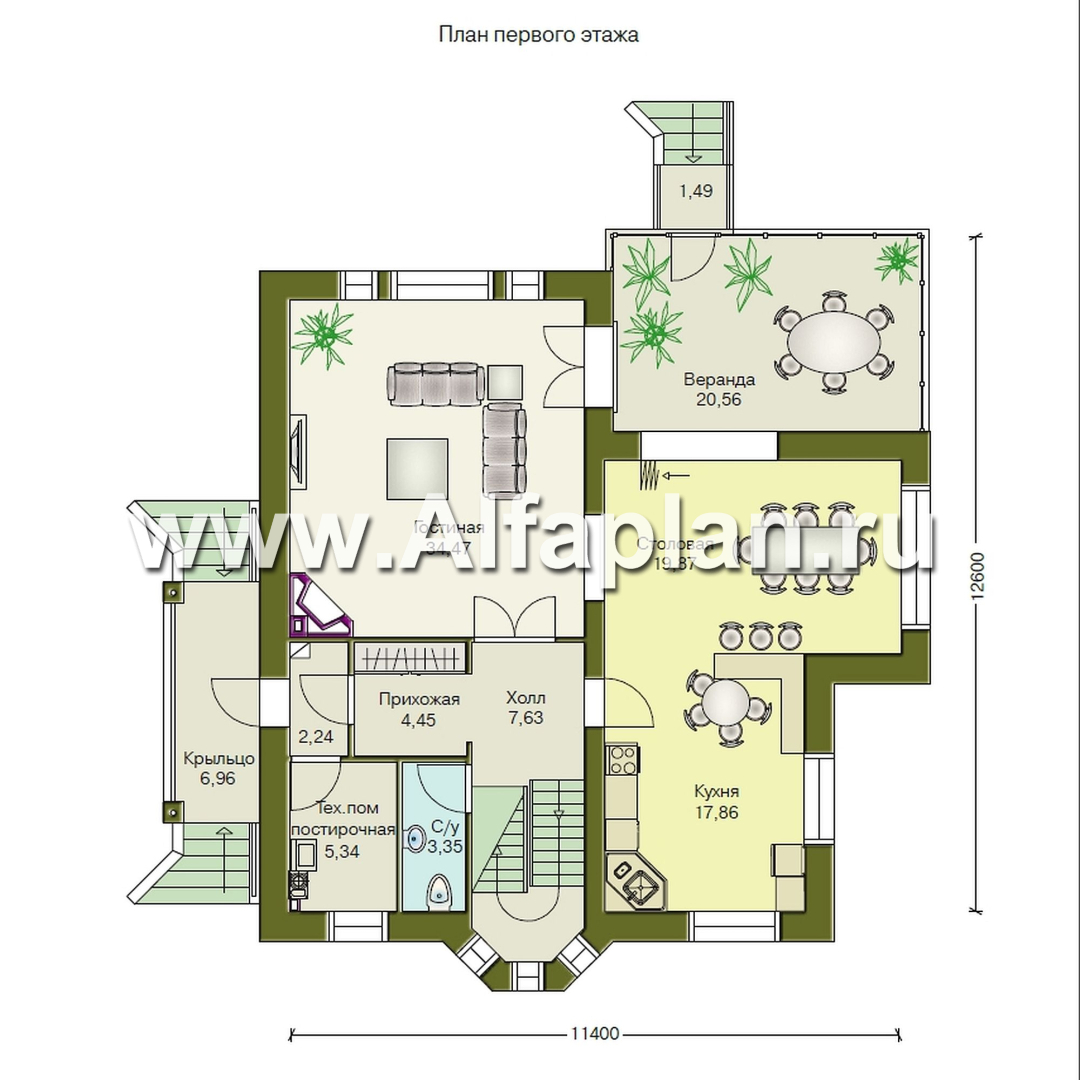

Входной блок дома включает в себя тамбур, прихожую и холл. Вход в техническое помещение (здесь установлен отопительный котел) сразу из  тамбура.  В прихожей  устроен вместительный встроенный шкаф. Из распределительного холла  двери ведут в гостиную и кухню. Здесь же в холле  находится санузел  и  деревянная лестница на второй этаж. Основное пространство первого этажа отдано под гостиную и столовую, объединенную с кухней.   Кухня от столовой визуально отделена  барной  стойкой.  Гостиная и столовая связаны через большой открытый проем.  Выход на веранду  есть как из гостиной, так из столовой.  Вместе с верандой все эти помещения  образуют единое пространство, наполненное солнечным светом.  На втором этаже расположены три спальни, ванная комната и душевая, сблокированная со спальней хозяев дома. Одна из смежных спален имеет небольшой балкон,  остальные оборудованы изящными французскими балконами. Стоит напомнить,  что в проектом   предусмотрен  объемный просмотр всех внутренних помещений дома, а так же его зеркальное изображение с поэтажной планировкой.

Если какие-то детали дизайна или планировки в этом проекте не понравились вам, у вас есть возможность зайти в наш каталог и найти там схожий проект-вариацию или совершенно уникальный объект. Проекты коттеджей на нашем сайте представлены в большом количестве.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Екатерина из города Москва написал(а) 10.06.2016:

А у этого дома есть чердачное помещение? И где располагается вход?

Добрый день, Екатерина,

благодарим Вас за обращение в нашу архитектурную студию. Чердак в доме есть (по проекту он не эксплуатируемый). Вход на чердак (лаз с выдвижной лестницей) расположен в холле второго этажа.  Проект 115А имеет 100% готовность всех разделов и может быть предоставлен в кратчайшие сроки.


С радостью ответим на Ваши вопросы в дальней
Сергей из города Белгород написал(а) 20.07.2013:

Здравствуйте! Как реализован в проекте вентканал для кухни? На плане его нет. Если он не предусмотрен, то установить газовую плиту будет невозможно.

Сергей, здравствуйте.
Во все помещения, где требуется вытяжка, она редусмотрена. На презентационны плана сайта показана не вся теническая информация.

Александр из города Челябинск написал(а) 13.06.2012:

Есть три вопроса: 1) Можно ли изменить планировку первого этажа с переменой функциональности помещений, а именно: на месте существующей столовой организовать кухню, а на месте имеющейся кухни сделать жилую комнату (кабинет)? При этом чтобы между новой кухней и кабинетом была глухая стена. 2) Можно сделать веранду и балкон застекленными? 3) Конструкция фундамента является универсальной? Будет ли она отличаться для различных вариантов нагрузки, а именно: если перекрытие второго этажа выполнить монолитным ж/б, и наружные стены из кирпича?

Александр, здравствуйте.
Можно изменить назначение помещений и поставить разделяющую их перегородку. Это потребует изменить расположение стояков и разводки, но проблемы для специализированных подрядных компаний это не должно составить.
Застеклить балкон и террасу так же можно по месту. Кровлю они уже имеют а заказ стеклопакетов выполняется по обмерам.
