80A 3D

"Лавиери"- проект дома с изящным крыльцом и эркером

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
206.50181.3495.19
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)39000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

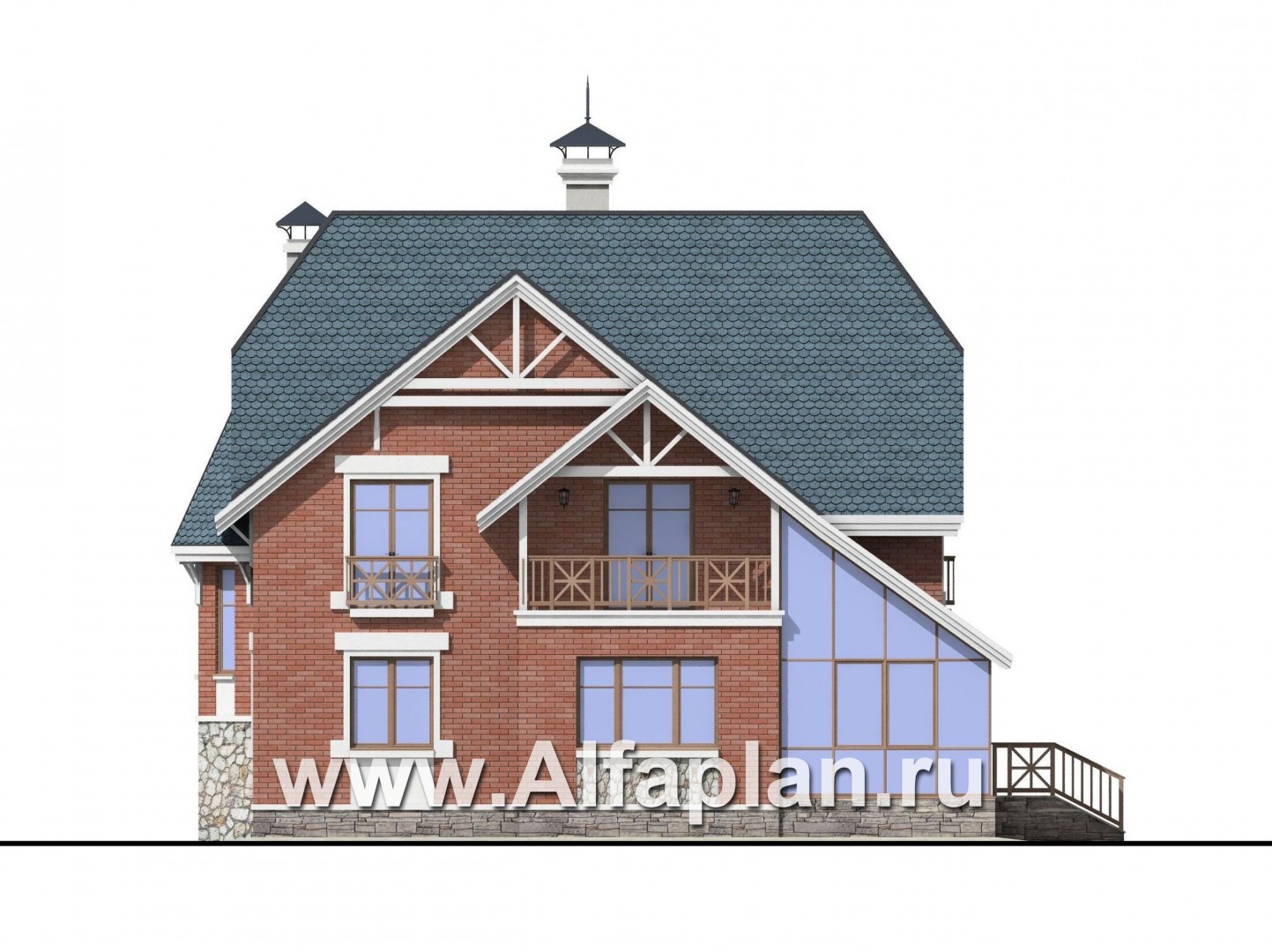

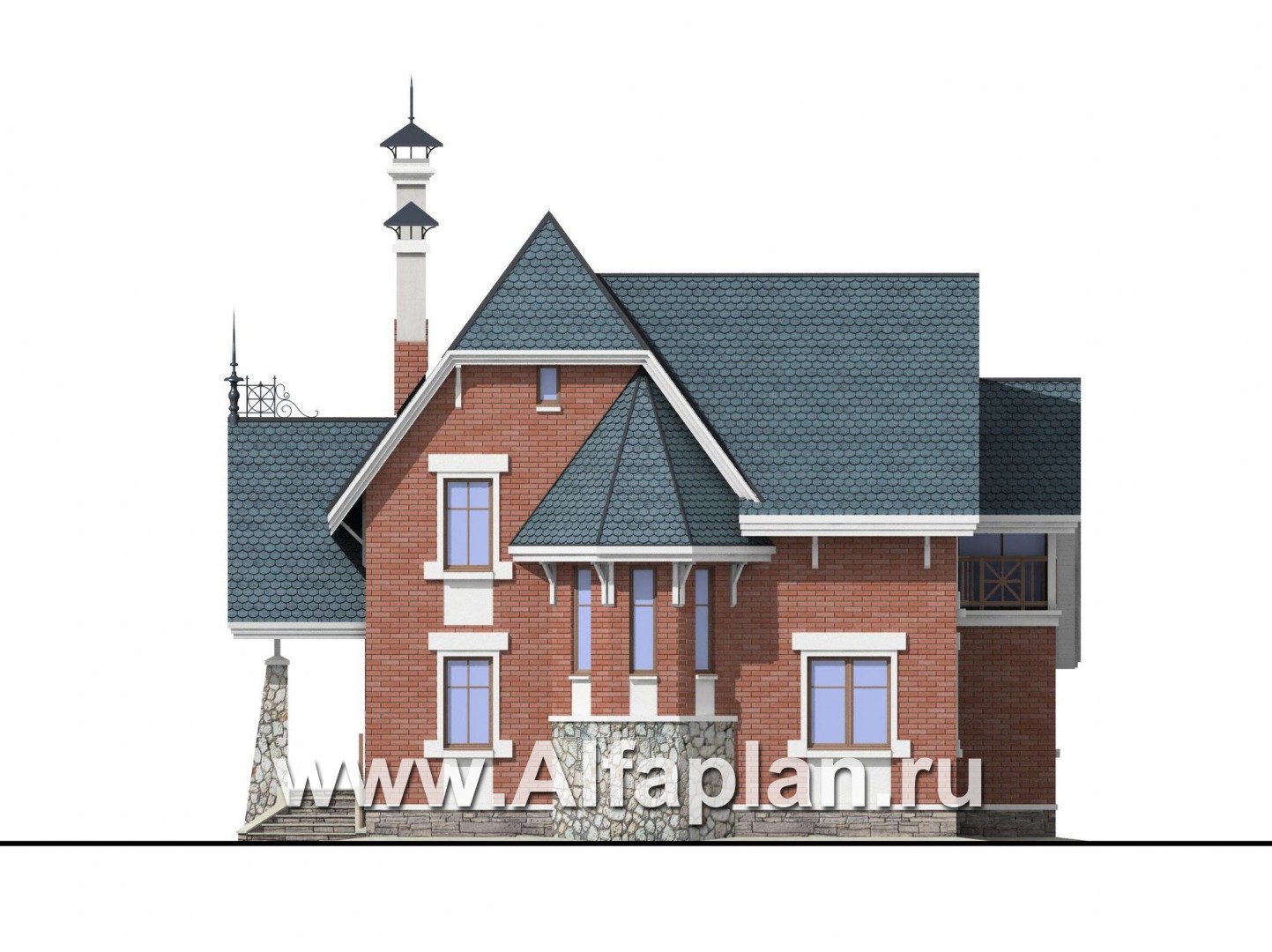

Вид спереди
Вид спереди
Вид справа
Вид справа

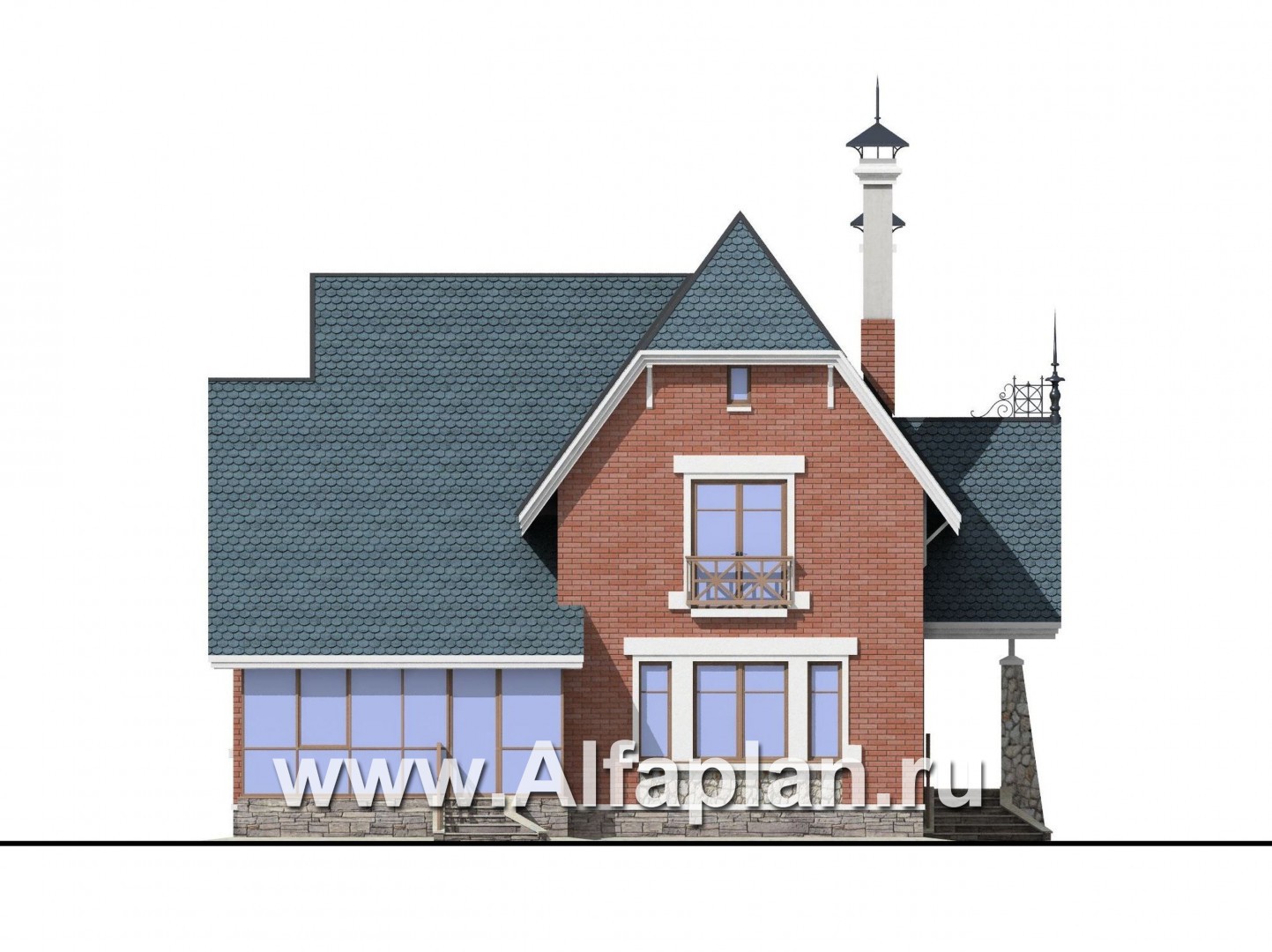

Вид сзади
Вид сзади

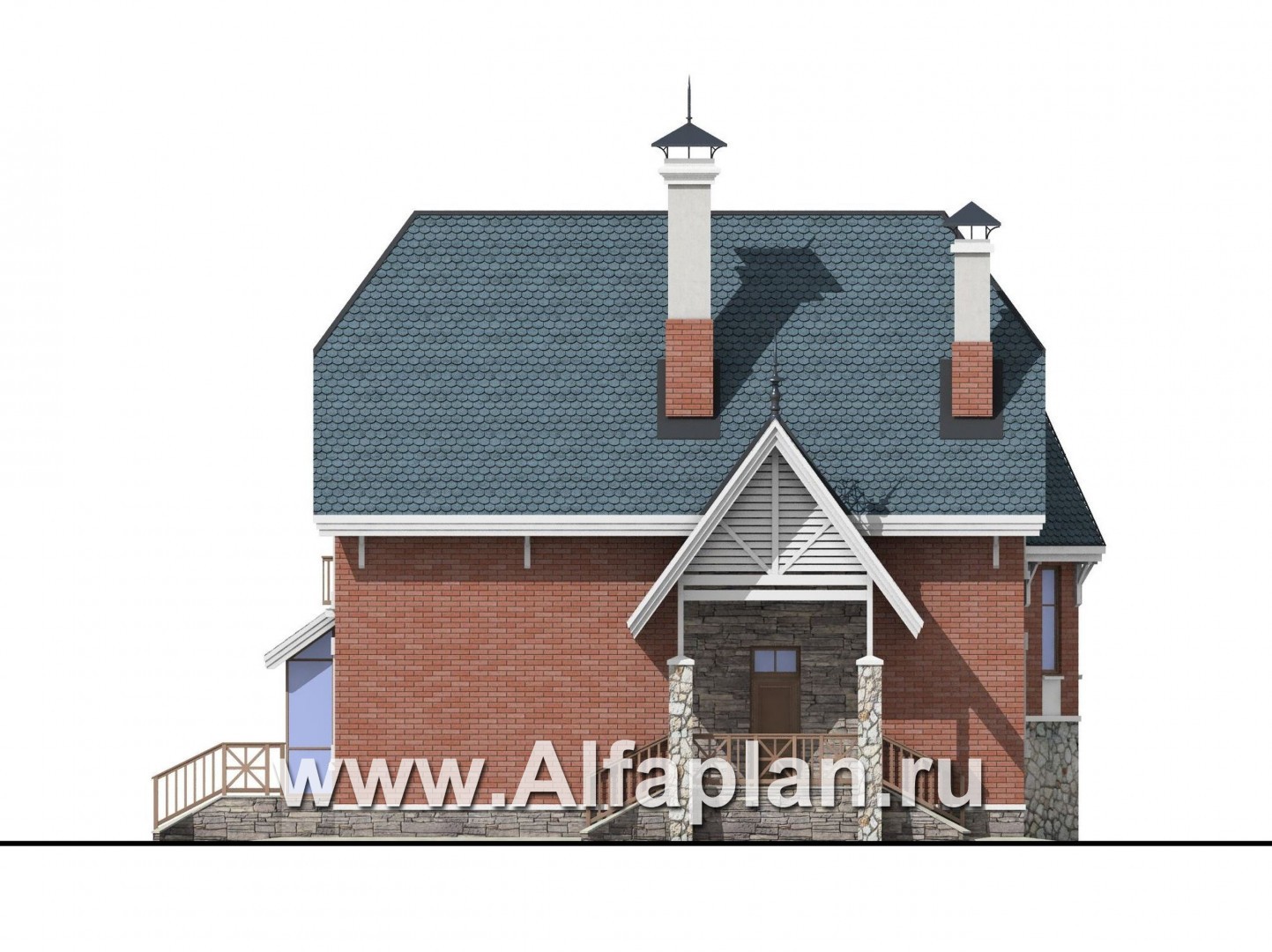

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

77.4  м3
Тип наружных стенкирпич или газобетон (альтернативно)

119.7/18.0  м3
Тип внутренних стенкирпич

14.91  м3
Тип перекрытиймонолитные ж/б над первым этажом, по деревянным балкам – над вторым

19.2  м3
Крышапо деревянным стропилам

Тип кровлибитумная черепица

309.7  м2
Наружная отделкаоблицевой кирпич

321.0  м2
Наружная отделка цоколяискусственный камень

Высота домаот пола 1-го этажа

10.540  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот поладо потолка

2.95  м
Высота мансардного скосанет

Мощность котлас бойлером горячей воды

50 квт
Расчетная электр. нагрузкас учетом электроплиты

15.2 кВа
Утеплительминеральная вата


Проект двухэтажного дома, облик которого формируют небольшой эркер главного фасада и декоративно оформленное крыльцо. Для их отделки применен искусственный камень. Над крыльцом имеется козырек, эркер также накрыт изящной трехгранной кровлей. Материал для кровли выбран – битумная черепица, благородного серо-синего оттенка, который отлично сочетается с цветом красного облицовочного кирпича. Дом не перегружен элементами наружного декора. Все лаконично и удачно сочетается. Тип фундамента – монолитная железобетонная плита. Строительство наружных стен здания предусматривает вариацию – можно применять как газобетонные блоки, так и кирпич. Следовательно, коттедж можно занести в категорию «газобетонные и кирпичные дома».

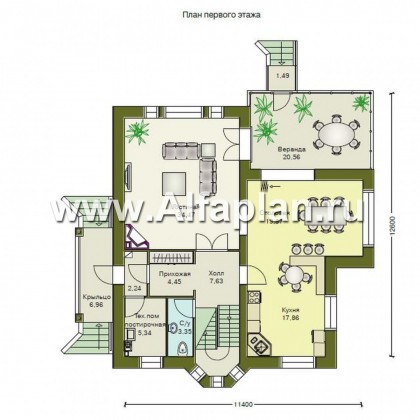

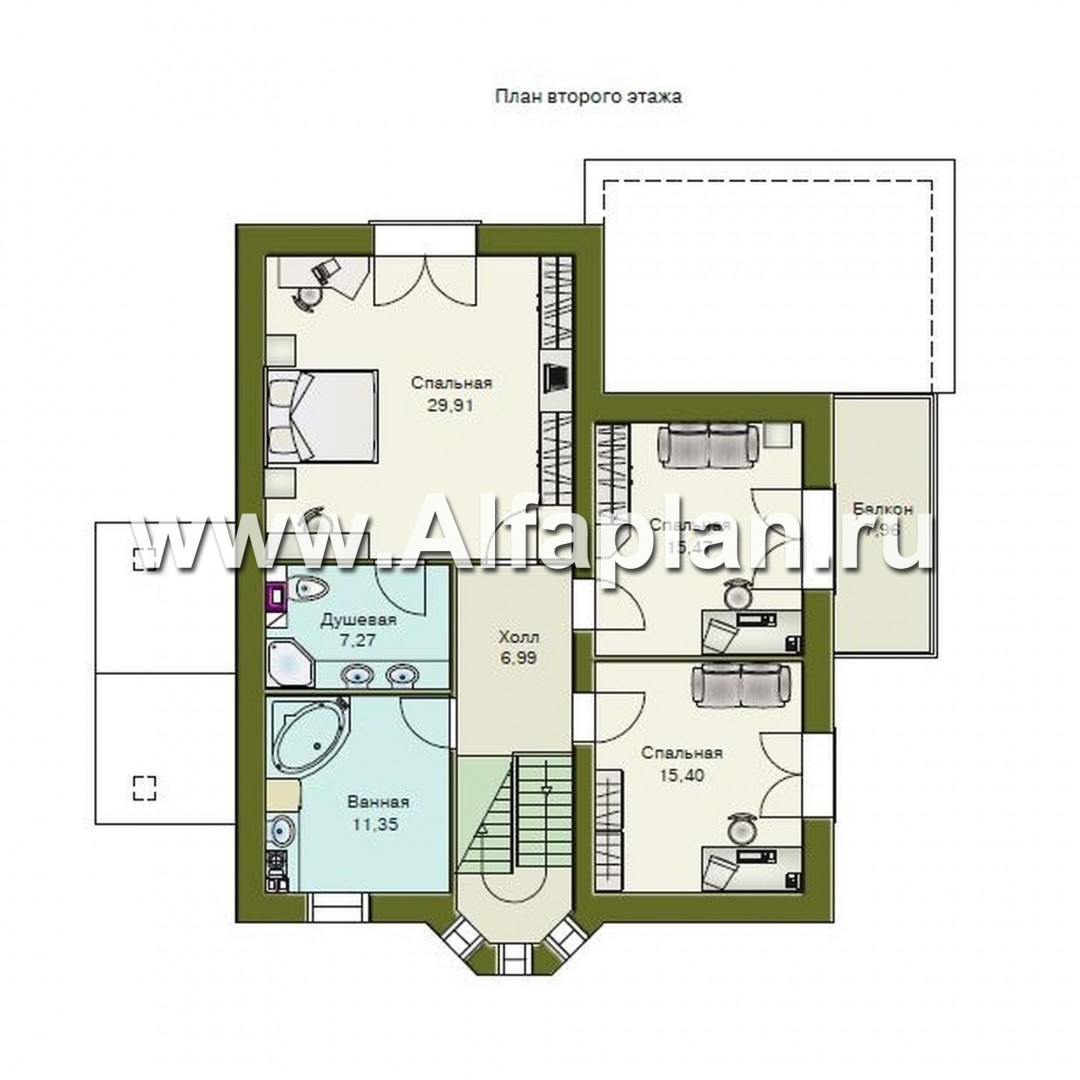

В доме по проекту два входа. Главный и второй вход, проходящий через веранду. Интересно, что парадный вход в дом расположен на боковом фасаде. Этот фасад лучше всего ориентировать на северную сторону, так как он глухой. В этом случае на юг и восток будут обращены основные помещения дома. На первом этаже расположились гостиная, кухня-столовая и объединяющая их веранда - зимний сад. Кухня от столовой визуально отделена барной стойкой. Гостиная и столовая связаны между собой большим открытым проемом. Вместе с верандой все эти помещения образуют единое пространство, наполненное солнечным светом. В летние вечера приятно собраться семьей за чаепитием на просторной крытой террасе. Рядом со входом расположено техническое помещение, где разместились прачечная и отопительный котел. В небольшой прихожей есть встроенная гардеробная. Санузел выходит в лестничный холл. Лестница, ведущая на второй этаж, удачно вписывается около вертикальных окон эркера. На втором этаже расположены три спальни, большая ванная комната и душевая, соединенная со спальней хозяев дома. Одна из смежных спален имеет небольшой балкон, остальные оборудованы изящными французскими балконами. В данном проекте учтено зеркальное изображение объекта. Это значительно облегчит работу по выбору места на вашем участке под строительство коттеджа.

Если вы поймете, что, все же, в каких-то деталях проект 80А не устроил вас, не забудьте зайти в наш общий каталог, где размещено еще около пятисот зданий. Проекты домов здесь самые разные и свой выбор вы сделаете обязательно!

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

ольга из города санкт-петербург написал(а) 04.07.2012:

Здравствуйте, а можно уточнить точные размеры гостинной и отдельно кухни и столовой. Заранее благодарю.

Ольга, здравствуйте.
Размеры гостиной - 5.4 х 6.3 м, столовой - 5.5 х3.6 м, кухни - 3.7 х4.8 м
