«Приорат» - двухэтажный коттедж с рустовкой (проект коттеджа 38A 3D)

Автор проекта: Проекты Владимира Тарасова, ООО «АДС Альфаплан»

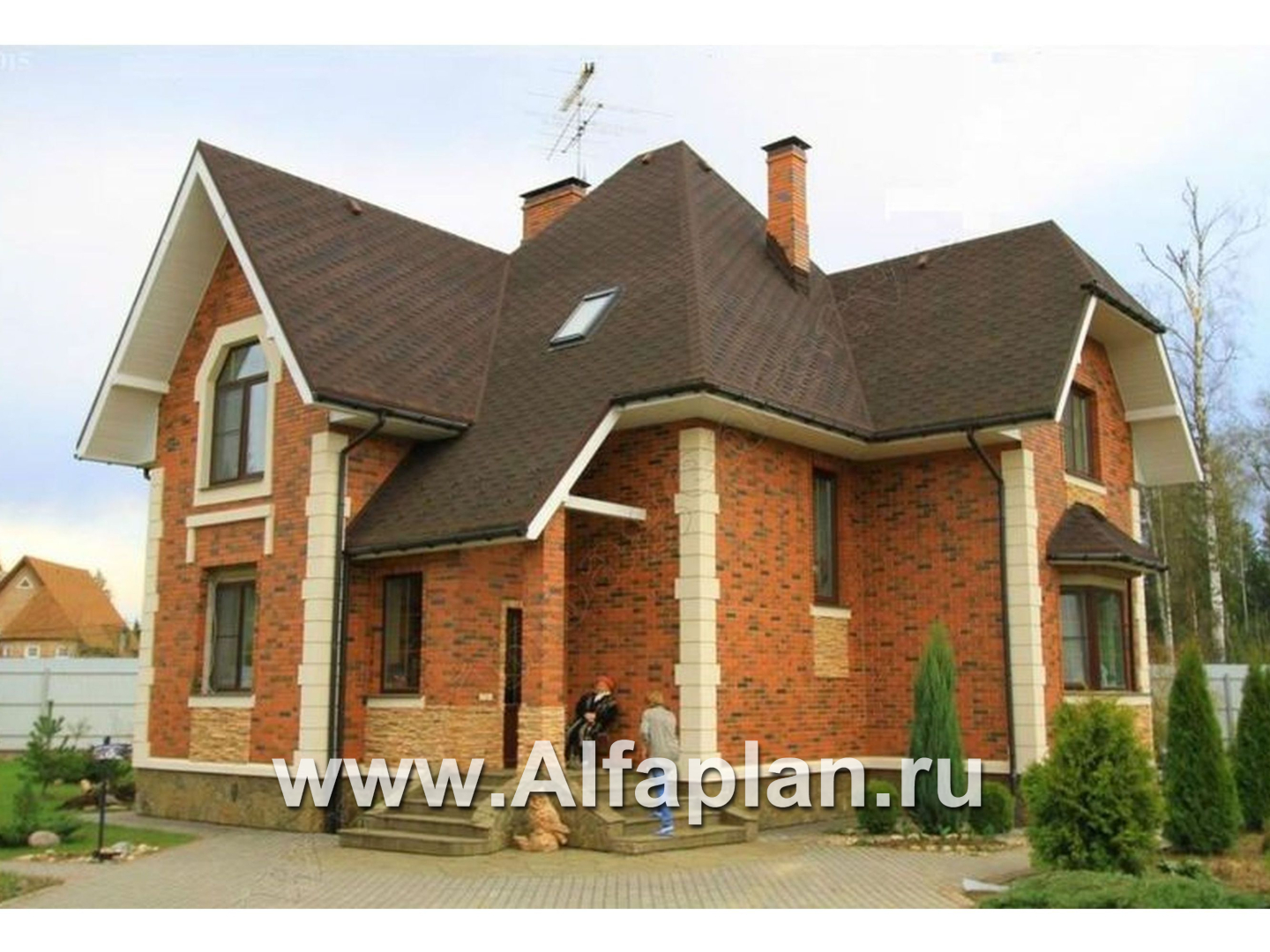

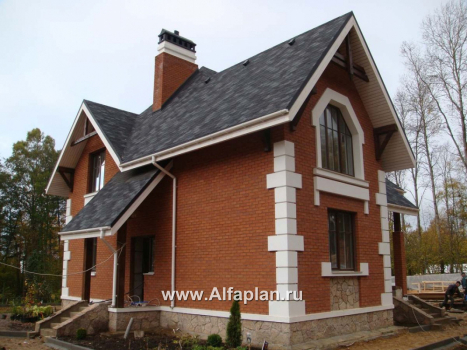

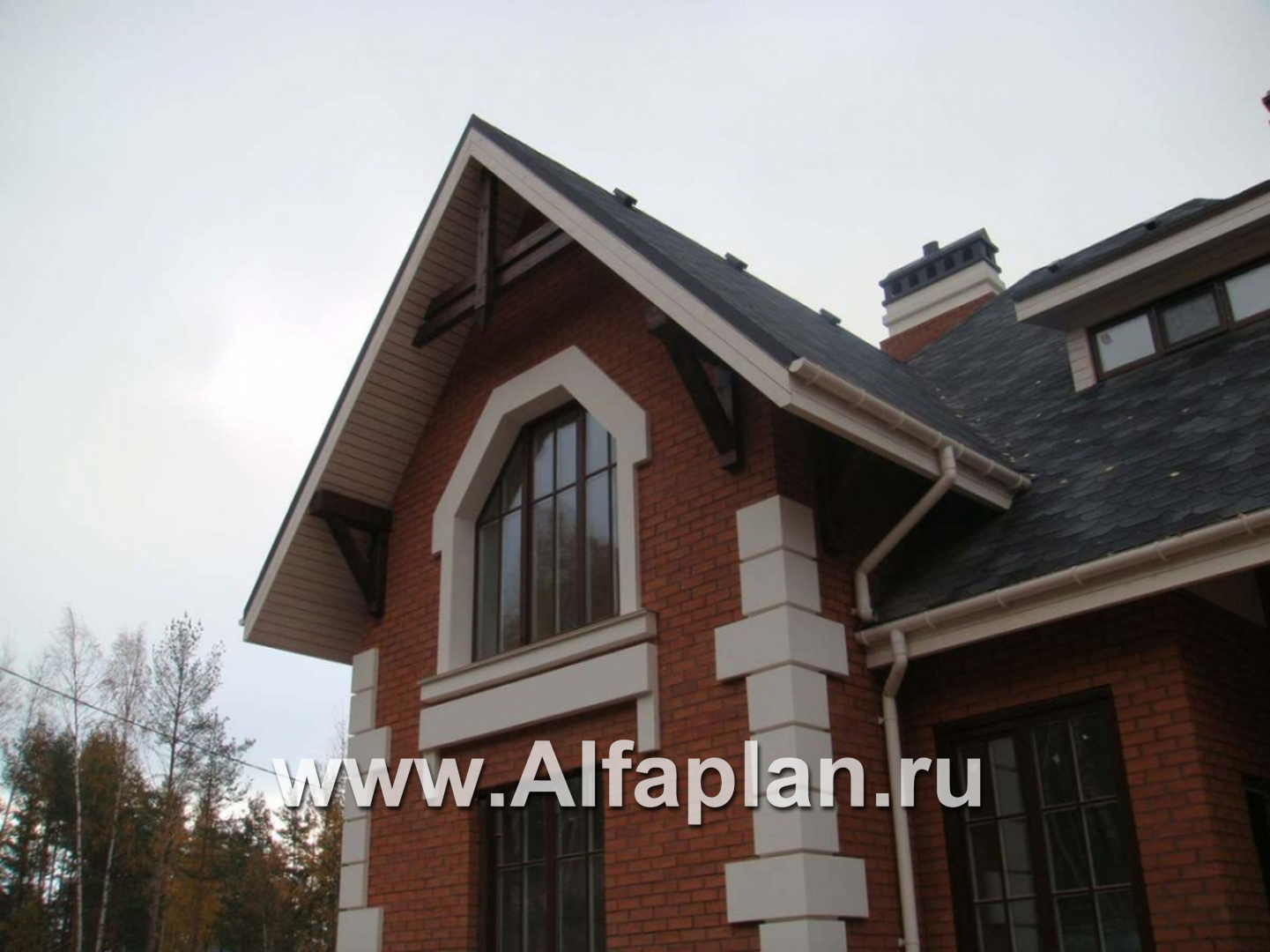

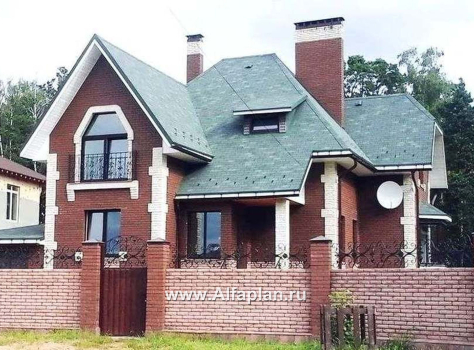

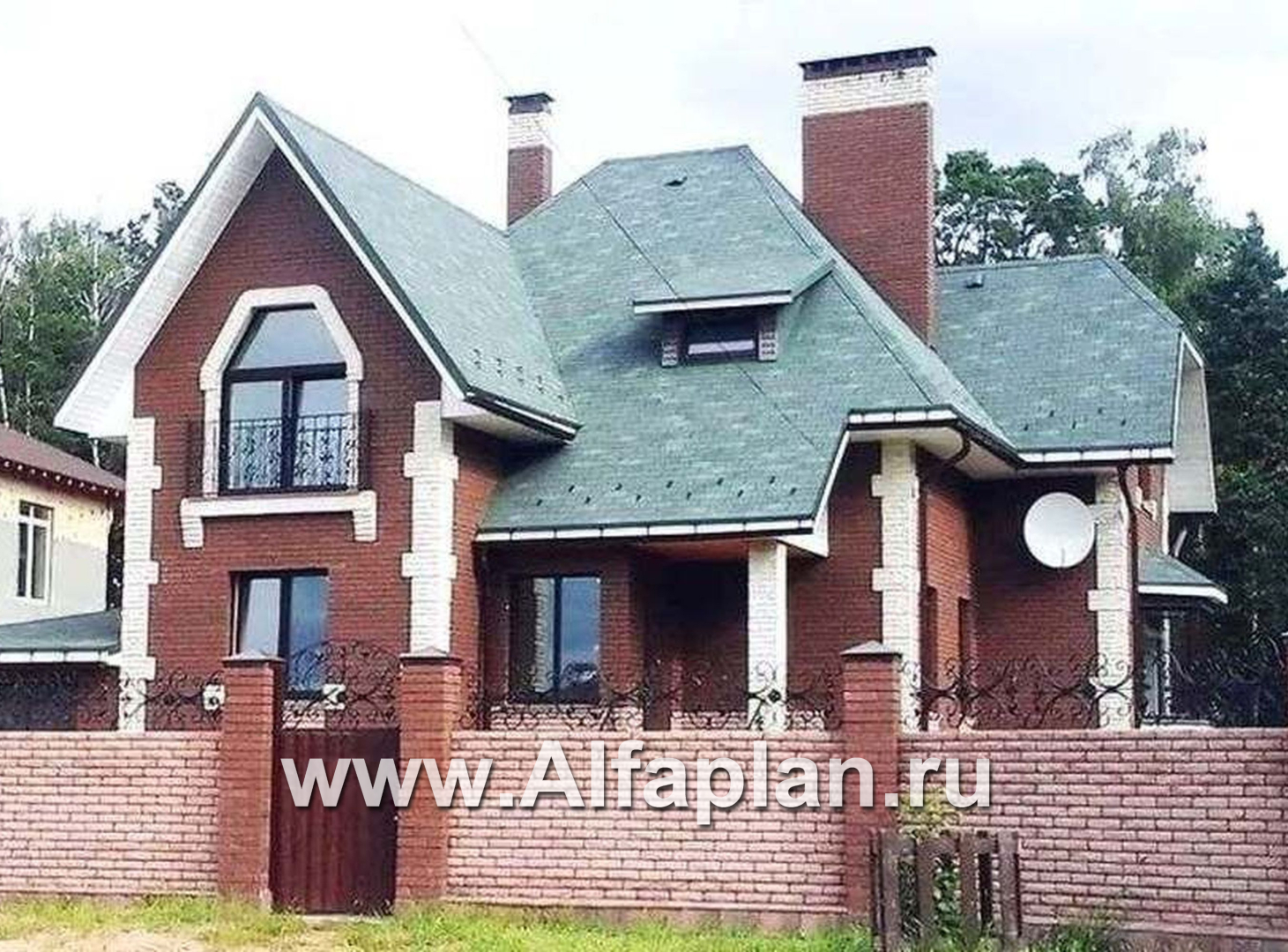

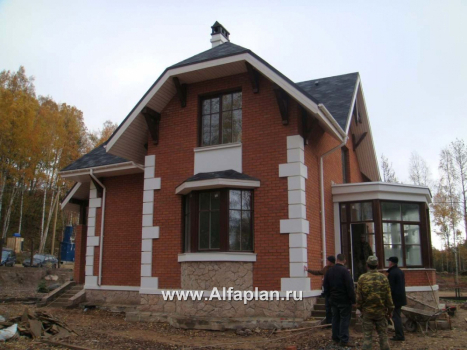

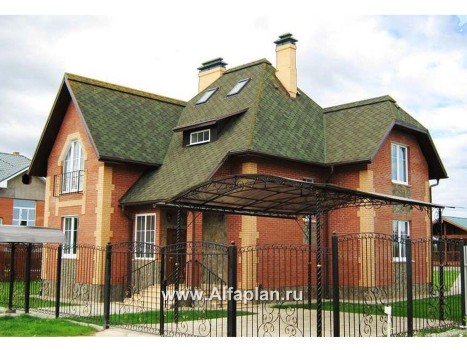

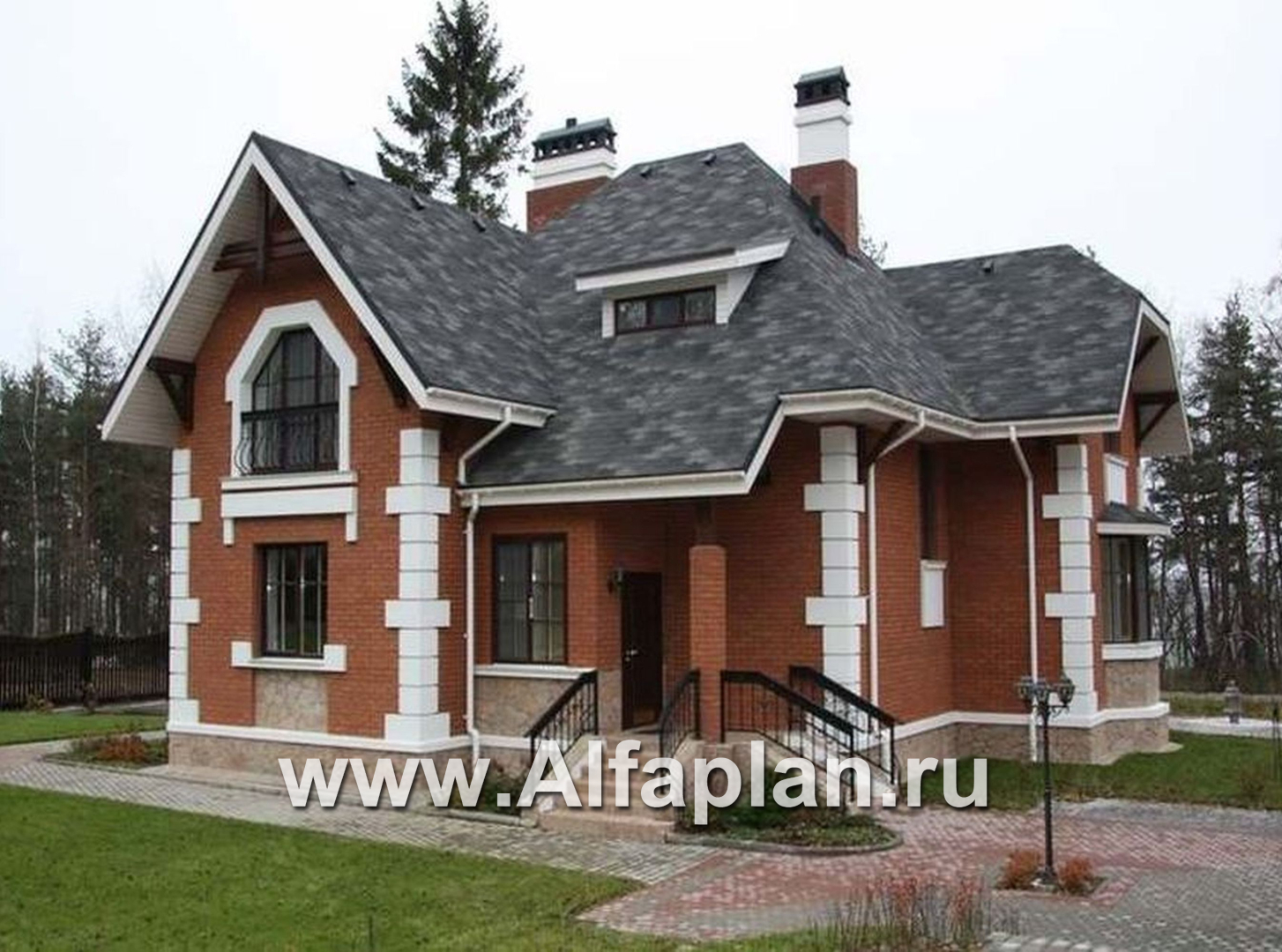

Дополнительные изображенияФотогаллерея Фотогаллерея 2Фотогаллерея 3Фотогаллерея 4Фотогаллерея 5Фотогаллерея 6Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
181.80166.57101.77
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)39000
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000
Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500
Дополнительная копия проекта5000
Вариант перекрытия над 1-ым этажом - из сборных ж/б плит5000

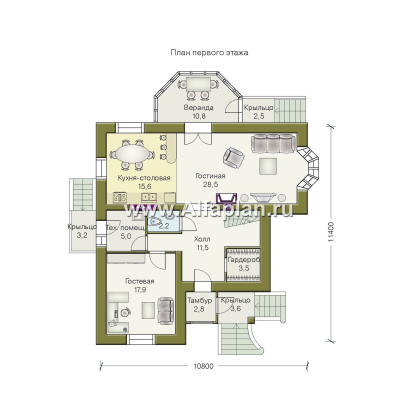

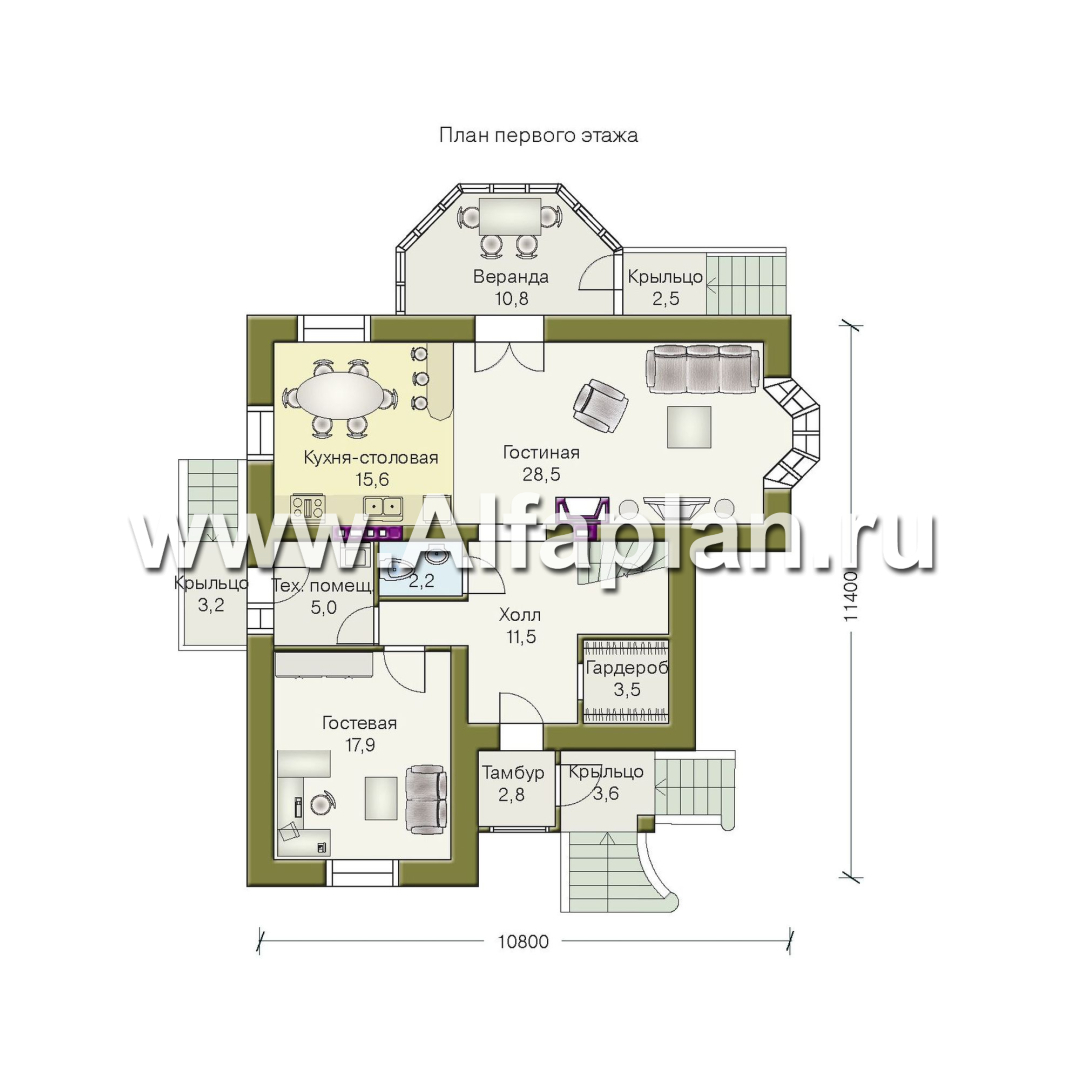

План 1 (прямой)

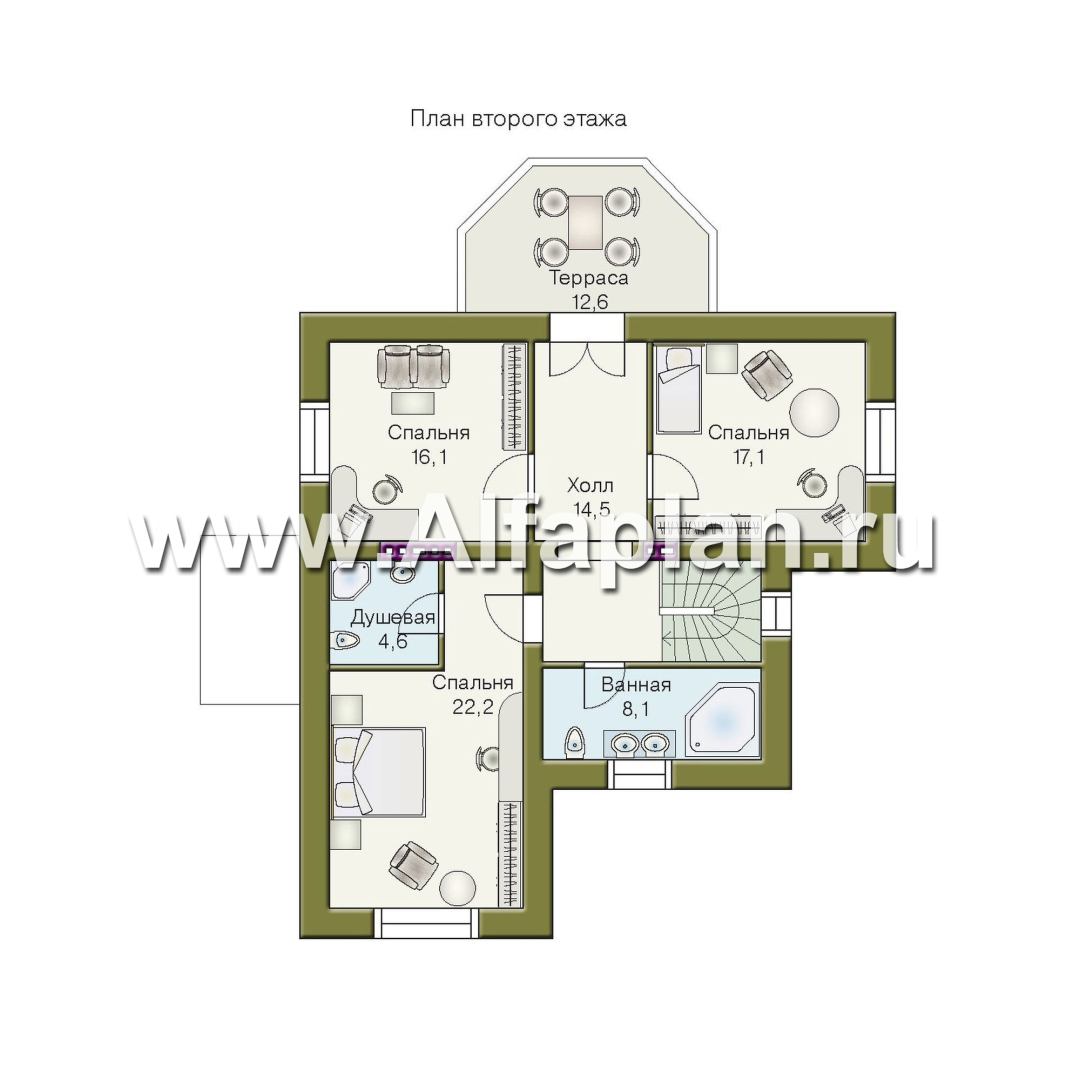

План 2 (прямой)
План 3 (прямой)
План 4  (прямой)

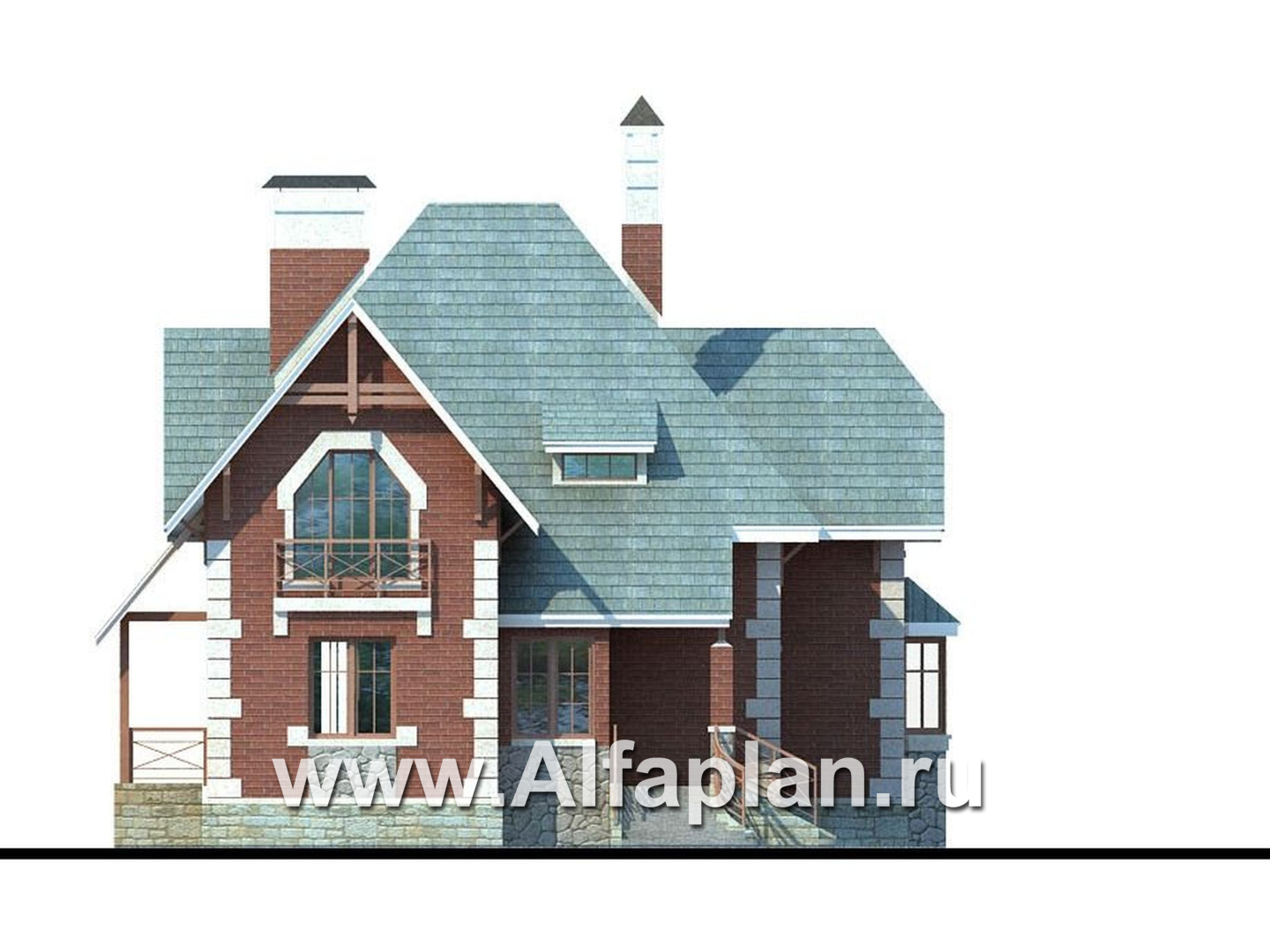

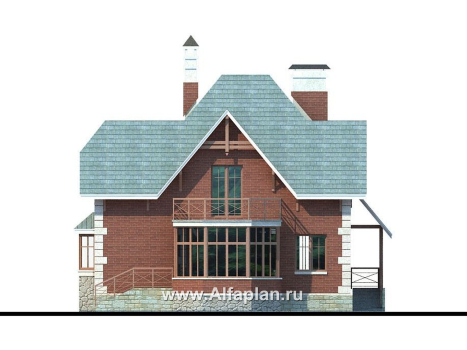

Вид спереди
Вид спереди

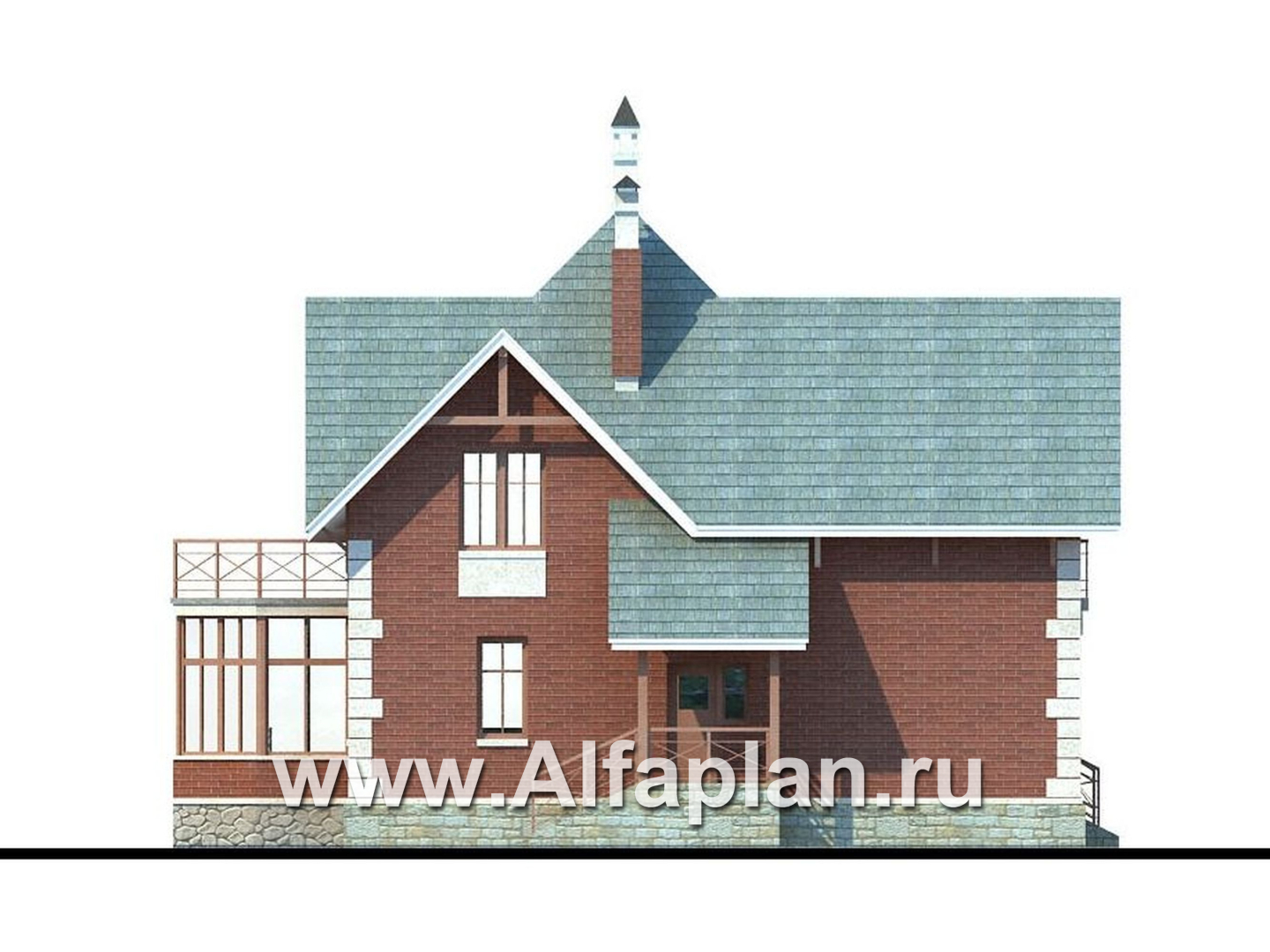

Вид справа
Вид справа

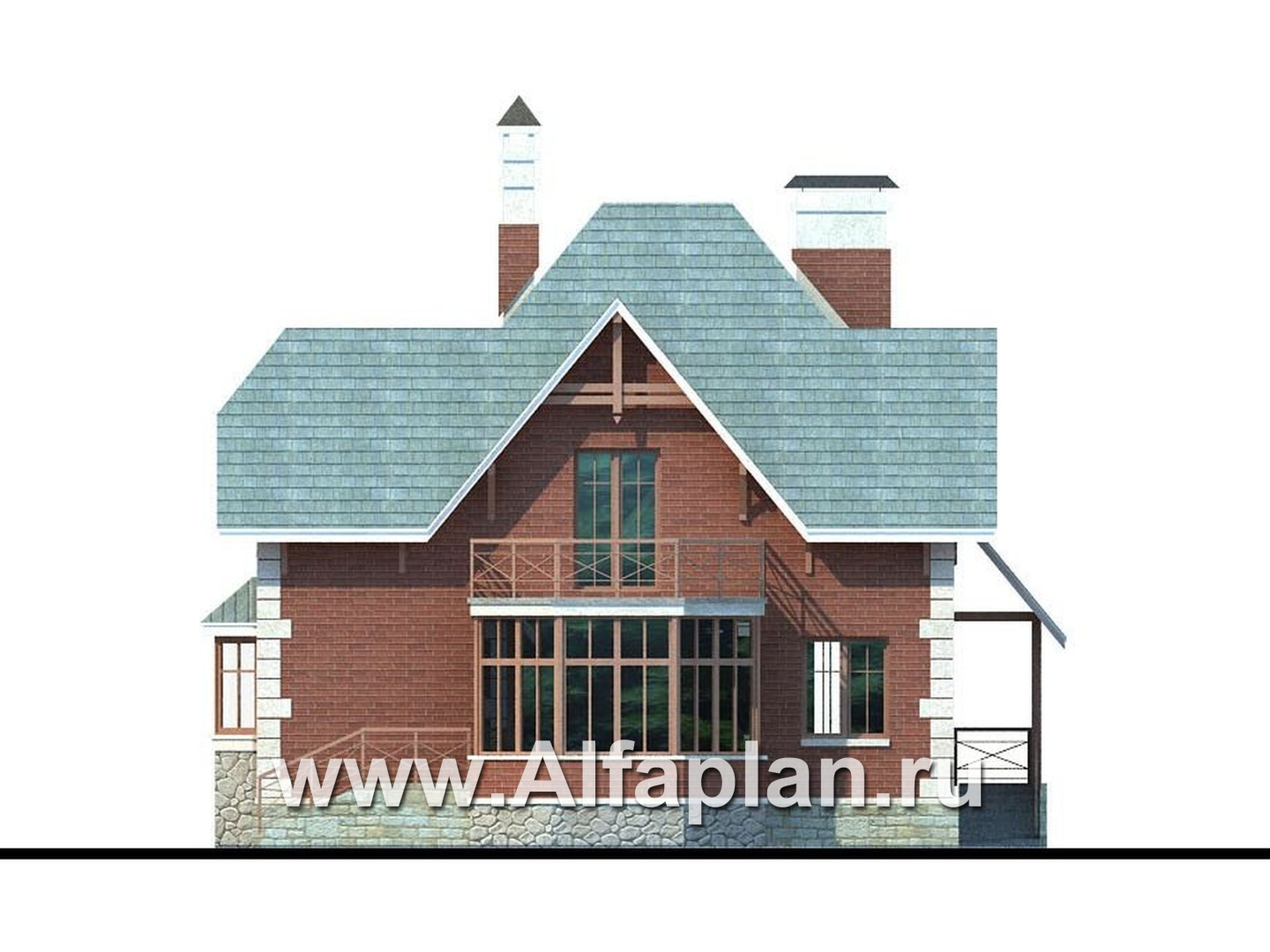

Вид сзади
Вид сзади

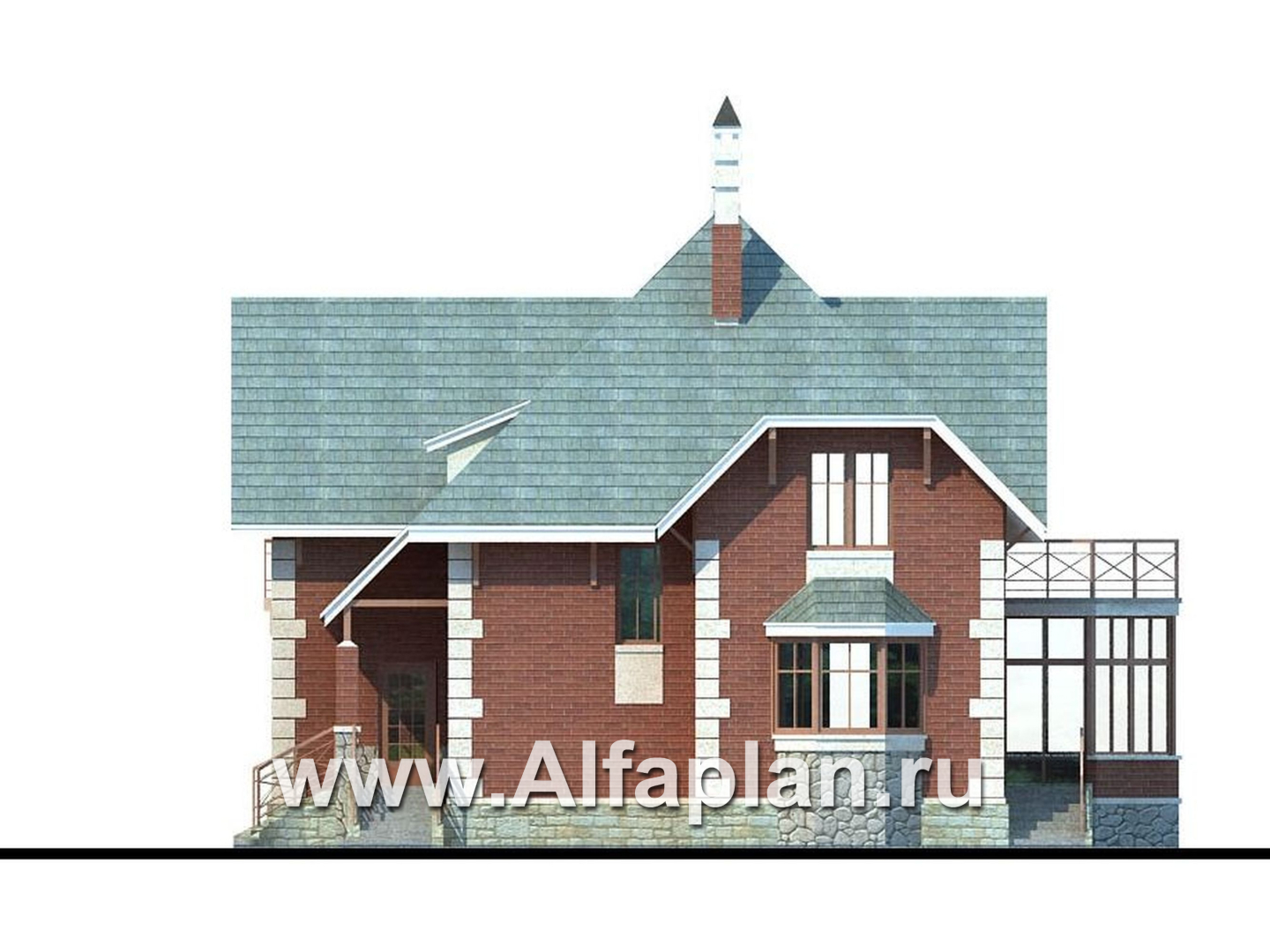

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита
73.2  м3
Тип наружных стенкирпич или газобетонные блоки (альтернативно)
119/119  м3
Тип внутренних стенкирпич/газобетон (альтернативно)
27.0  м3
Тип перекрытийпо деревянным балкам
Крышамансардная
Тип кровлибитумная черепица
242.0  м2
Наружная отделкалицевой кирпич, декоративная штукатурка
240  м2
Наружная отделка цоколянатуральный камень или штукатурка
Количество этажей2
Верхний этаж - мансардный
Высота домаот пола 1-го этажа
10.0  м
Высота 1-го этажаот пола до потолка
3.0  м
Высота 2-го этажаот пола до потолка
3.0  м
Высота мансардного скоса2.2
Мощность котлас учетом электроплиты
40 квт
Расчетная электр. нагрузкас учетом электроплиты
16.4 кВА
Утеплительминеральная вата
Показать описание

Двухэтажный дом с мансардной двускатной кровлей. Коттедж рассчитан для удобного проживания  семьи из 3-4 человек.  Фундамент дома выполнен из монолитной железобетонной плиты. Наружные стены дома могут быть альтернативно выполнены как из кирпича, так и из газобетонных блоков. Следовательно, дом 38А можно определить как в категорию «проекты газобетонных домов», так и в категорию «проекты кирпичных домов». Характер фасадов дома формируется разнообразной по материалам и фактуре отделкой и сложной объемной конфигурацией  в плане. Цоколь здания высокий, что подчеркивает стройность всего облика дома. Четкие геометрические линии в отделке, сдержанные цвета  - все это  придает  строгость и  изысканность всему строению в целом. Коттедж отличается просторной и удобной планировкой.

Компактность постройки дома позволяет располагать его как в городской черте, так и в загородной зоне. По проекту в доме предусмотрено три  входа.  Парадность главному входу придают колонны, а так же двойная лестница. На первом этаже  прихожая является распределительной  зоной.  Из нее  можно попасть в любые помещения первого этажа. Здесь же  находятся  гардеробная, туалет и техническое помещение, из которого есть дверь на улицу. Также в холле располагается лестница, ведущая на второй этаж дома. Большая часть первого этажа - открытое пространство, включающее в себя холл, кухню-столовую и гостиную. Помещение  гостиной комнаты достаточно просторное, хорошо освещено окнами  треугольного эркера. Ширина гостиной- 4.0 м. Уют гостиной добавляет наличие камина. Из гостиной можно напрямую попасть через распашную дверь в остекленную веранду. Из веранды есть выход  на территорию участка. На первом этаже также располагаются кабинет, который  по желанию можно переоборудовать  в детскую комнату или в дополнительную спальню, его ширина - 3.9 м На втором этаже находятся три изолированные спальни и большая ванная комната. Одна из спален имеет отдельную душевую комнату. Из холла второго этажа можно выйти на просторную террасу, расположенную над  застекленной верандой первого этажа. По проекту имеется зеркальное изображение коттеджа, что поможет правильно расположить строение на участке, учитывая его освещенность и удаленность от других строений.

Если коттедж 38А чем-то не устроил вас после того, как вы ознакомились с ним, помните, что вы всегда сможете найти свой вариант, обратившись к странице общего каталога проектов. На нашем сайте вы найдете разные по стилю и планировке проекты домов.

Высота 1-го этажа -3.0 м, 2-го этажа 2.95 м, ширина гостиной -4.0 м

Высота дома - 10.76 м

Габаритные размеры дома  без веранды и н. лестниц -12800 х 12500 мм.

Просмотр ОБЪЕМНОЙ 3d-презентации (Виртуальная прогулка)

При нажатии на кнопку, сохраните у себя на компьютере, или откройте файл в формате ".pdf". Для просмотра нужен Adobe Reader версии не ниже 9,0 (загрузить можно по ссылке ). Инструкцию по просмотру вы увидите в открытом файле.

ВернутьсяЗеркальный вариант проекта
План 1 (зеркальный)
План 2 (зеркальный)
Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Михаил из города Калининград написал(а) 11.11.2012:

Здравствуйте! Возможно ли внести изменения в данный проект и в качестве фундамента использовать ленточный из ж/б блоков.

Михаил, здравствуйте.Конструкция фундамента в первую очередь определяется характеристикой грунтов участка.
Можем разработать для Вашего уачастка ленточный сборный фундамент. Стоимость и сроки выплнения такой работы можно посмотреть в разделе "Сервис для Заказчиков".

Динара из города Казань написал(а) 04.07.2012:

Здравствуйте!!!! Нам понравился проект дома, хотелось бы воплотить в жизнь. Правда устройство мансардной крыши, удовольствие трудоемкое и дорогостоящее. Подскажите, можно ли запроектировать обычную, чердачную, крышу? Спасибо большое!!!!

Динара, здравствуйте.
Такой проект существует, посмотрите, пожалуйста, 338А - это вариант 38А с полным вторым этажом.

Алекс из города Екб написал(а) 10.04.2012:

У этого дома есть История строительства. Можно ли узнать очень приблизительную цену строительства

Алекс, здравствуйте. Вся информация по строительсьву  домов по этому проекту размещена в фотогалерее на сайте.

Цена строительства отчасти зависит от региона: местной рабочей силы и стоимости материалов - зачастую производимые в регионах материалы дешевле и не хуже тех. что делают в Москве и Питере. Поэтому, трудно дать точный ответ на ваш вопрос. Правильную цифру вы получите, только когда проведете тендер среди местных компаний и получите от них сметы. Обязательно при проведении тендера требуйте, чтобы вам четко разделили смету на две части: материалы и рабочая сила.
