96B 3D

"Разумовский" - коттедж с мотивами модерна

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
177.40162.5599,14
Общая площадь, включая мансардный этаж, м2Общая (отапливаемая) площадь мансардного этажа, м2
245.3968.00
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)36900

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000


4.21136

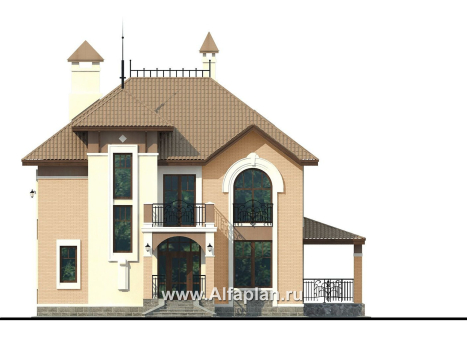

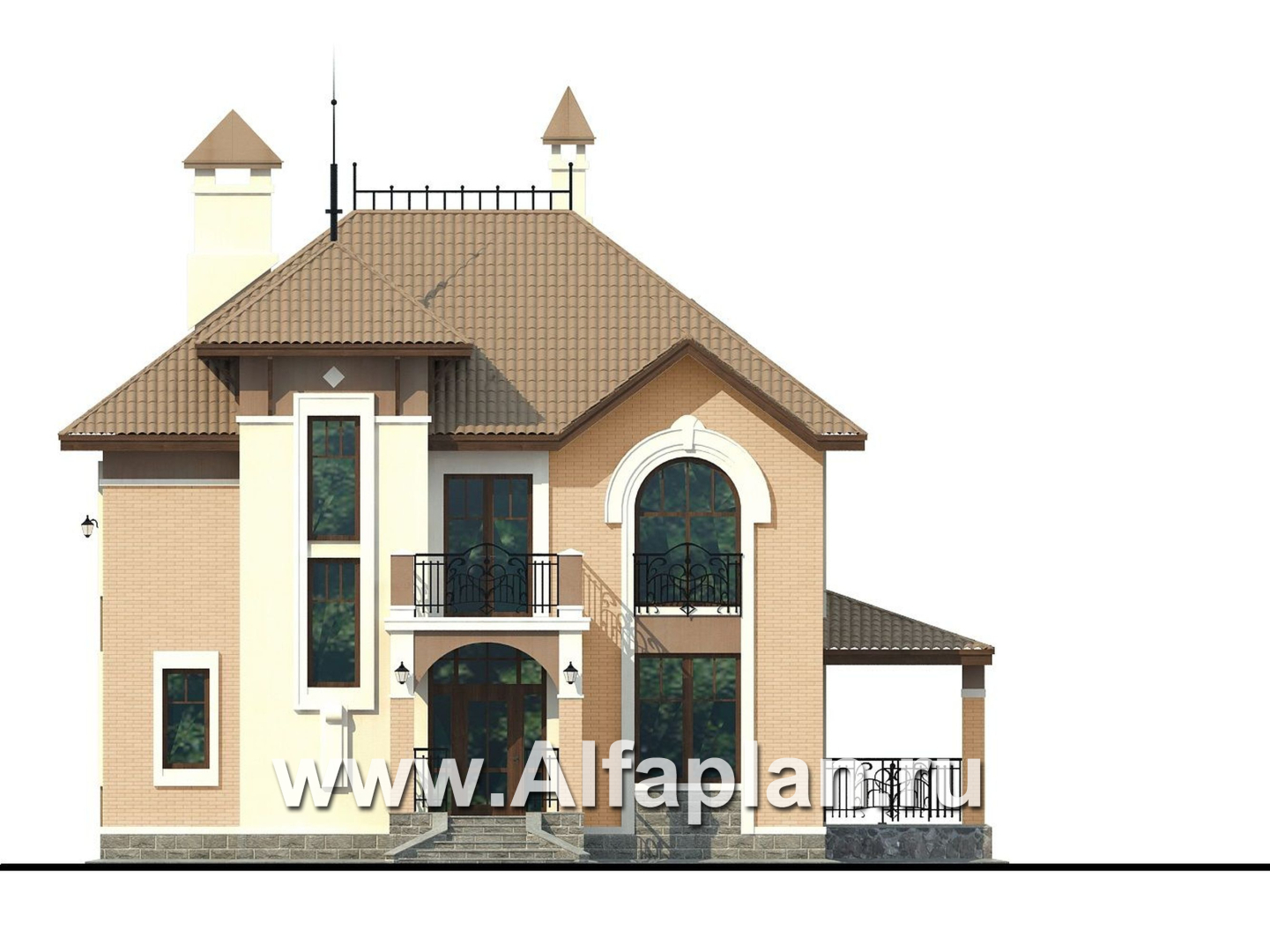

Вид спереди
Вид спереди

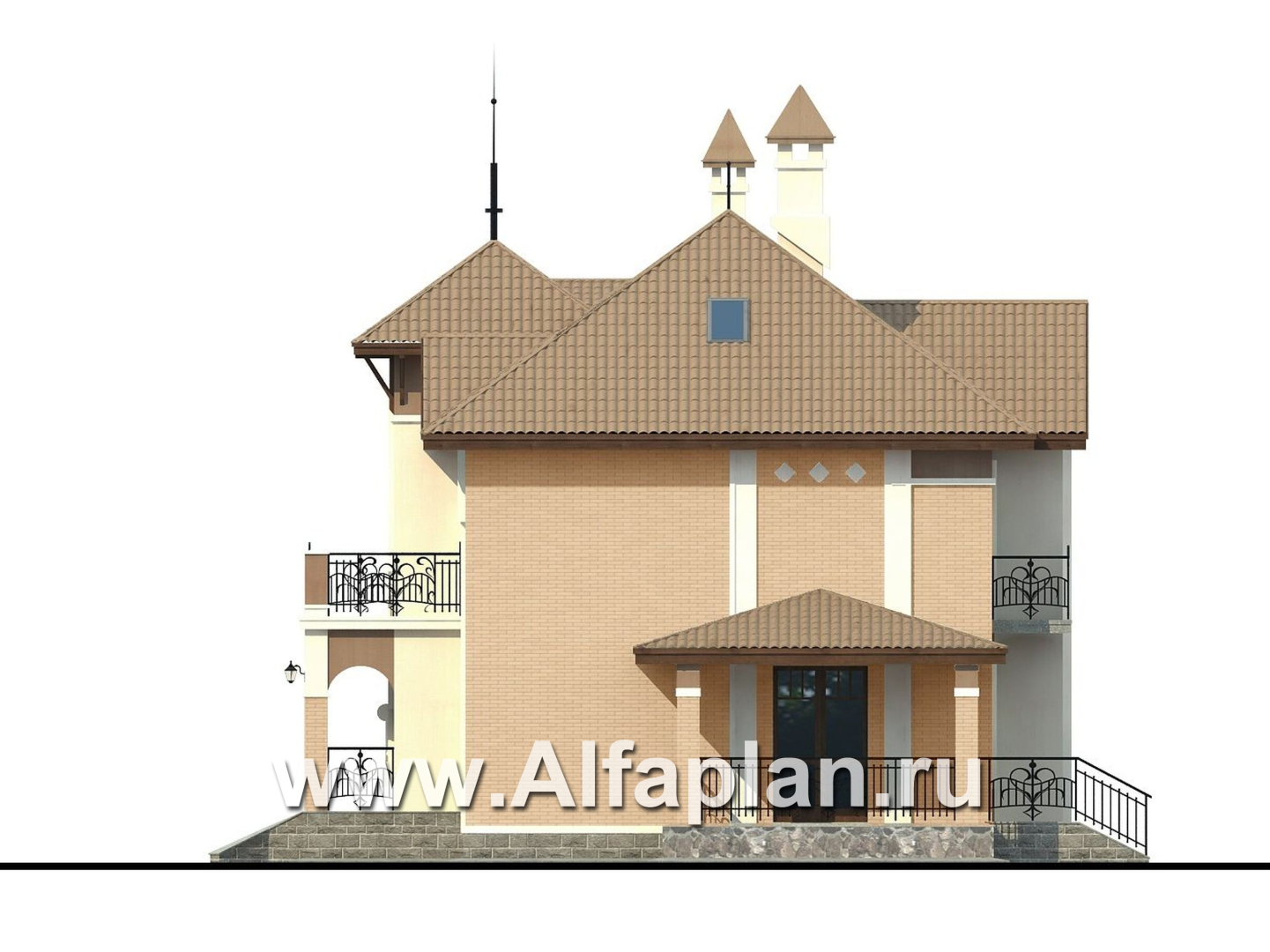

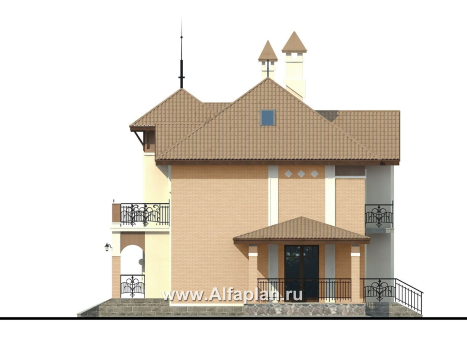

Вид справа
Вид справа

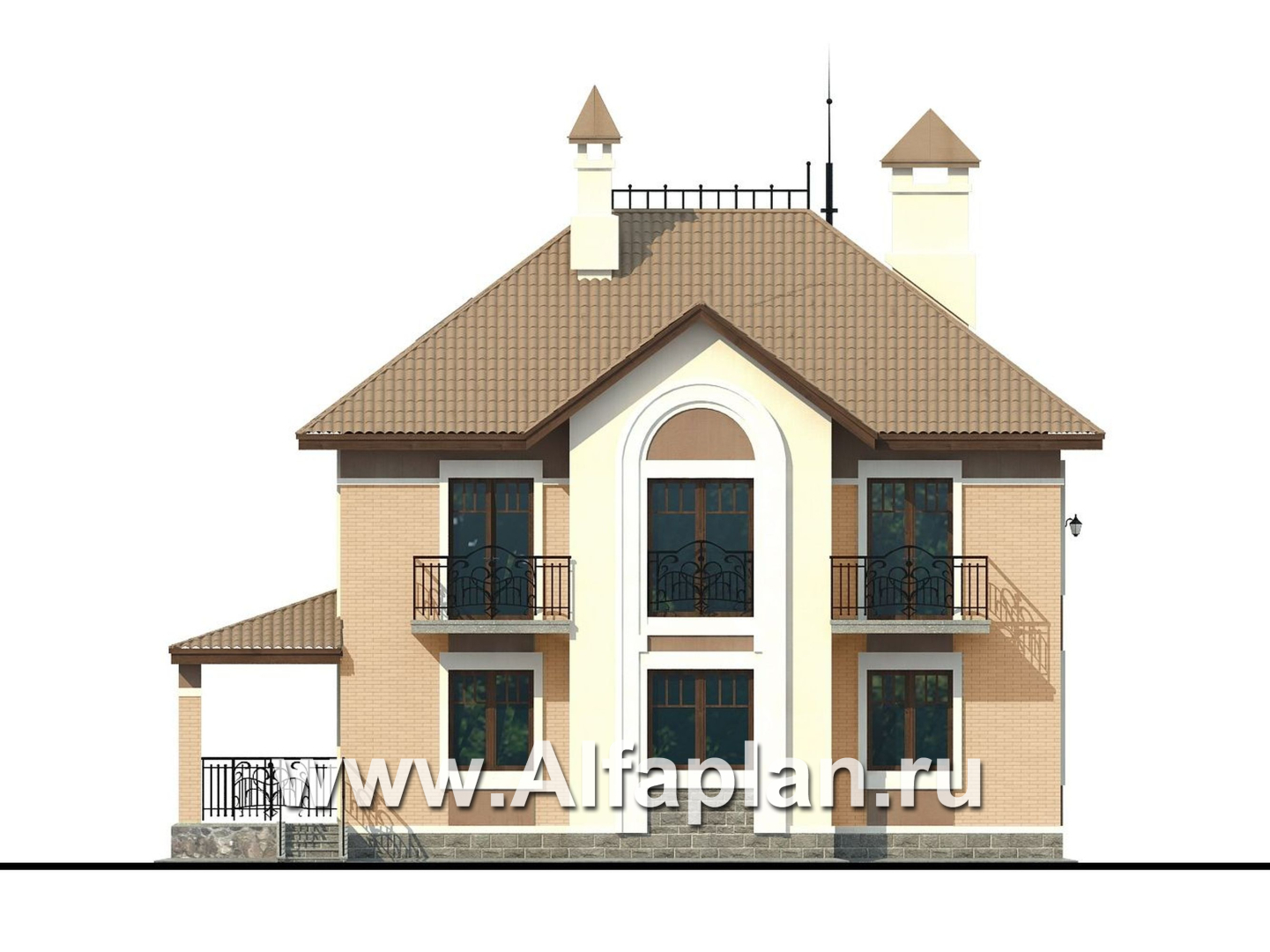

Вид сзади
Вид сзади

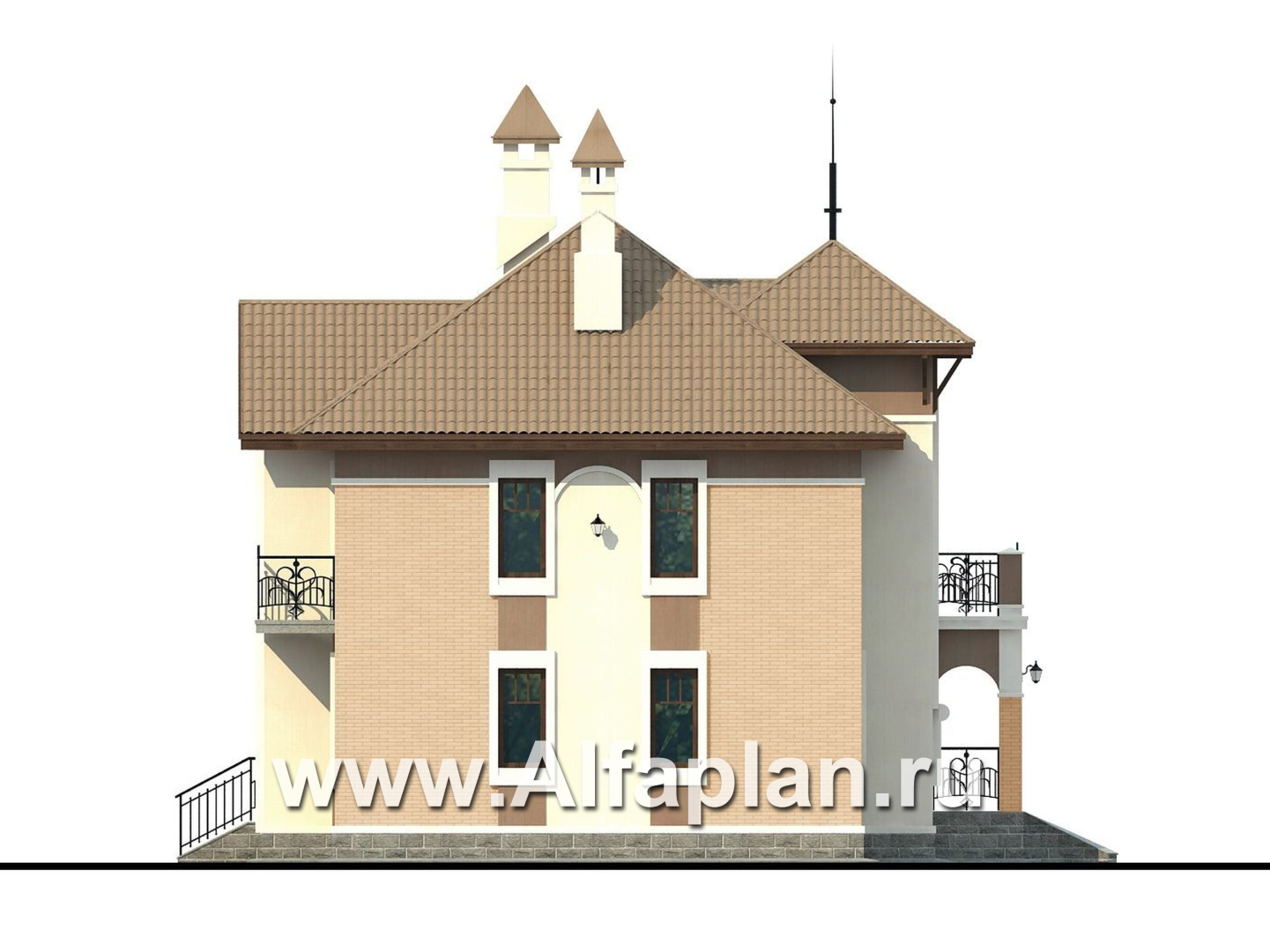

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Дополнительное изображение 5 (прямой)
Дополнительное изображение 6 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

60  м3
Тип наружных стенгазобетон или кирпич (альтернативно)

111.9/110.4  м3
Тип внутренних стенкирпич

24.4  м3
Тип перекрытиймонолитные ж/б над 1-ым и 2-ым этажами

18.4 + 15.2  м3
Тип кровлибитумная чепепица

197  м2
Наружная отделкалицевой кирпич, декоративная штукатурка

130.1/155.1  м2
Наружная отделка цоколяоблицовочный камень 33.6 м2

Габаритные размеры домабез крылец

12.3х11.3  м
Высота домаот уровня пола первого этажа

10.2  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.95  м
Мощность котлас бойлером горячей воды

50 кВт
Расчетная электр. нагрузкас учетом электроплиты

17.33 кВт
Утеплительминеральная вата

Окна

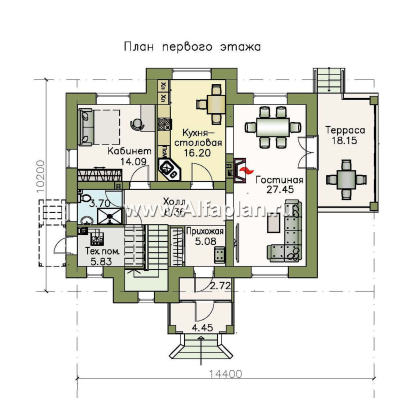

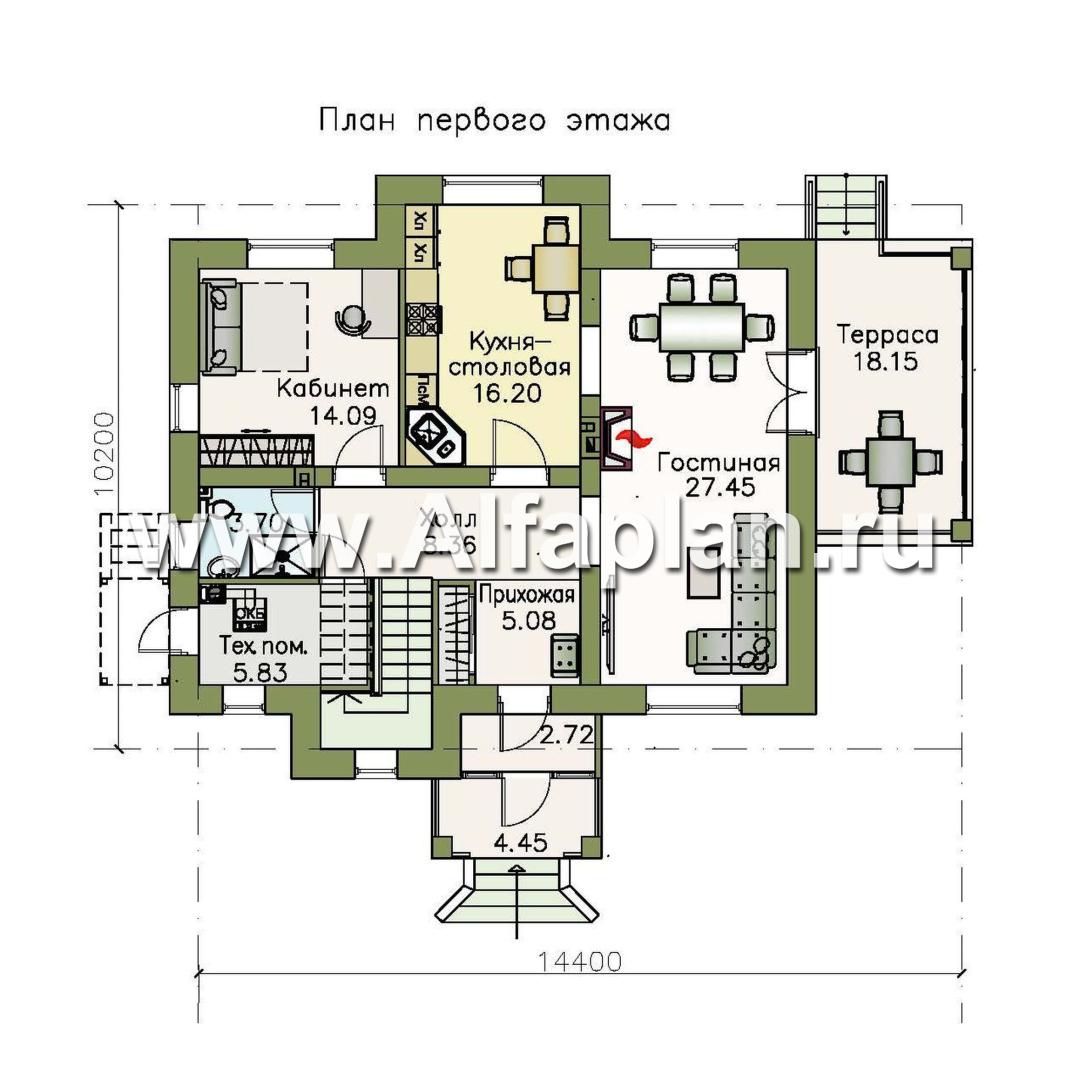

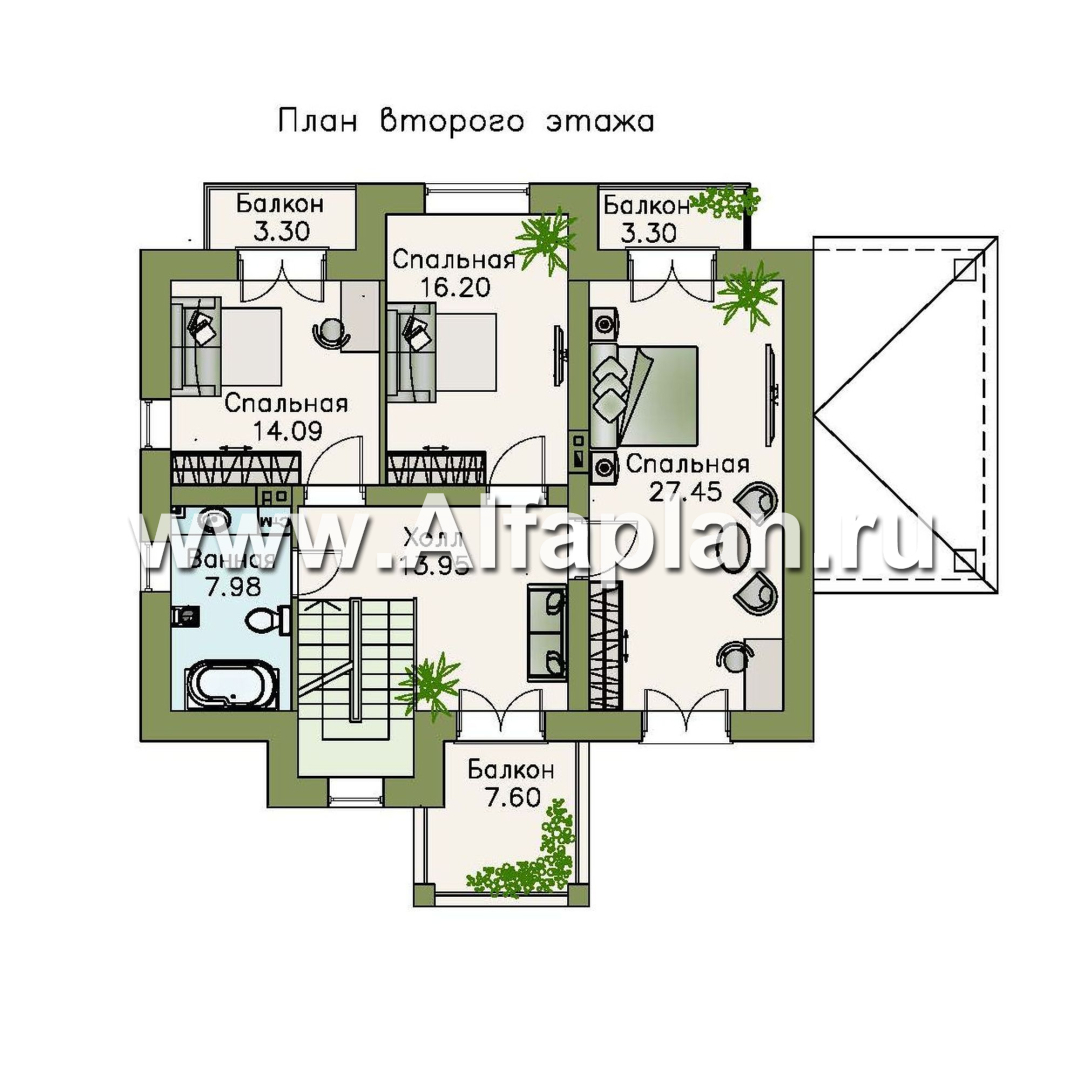

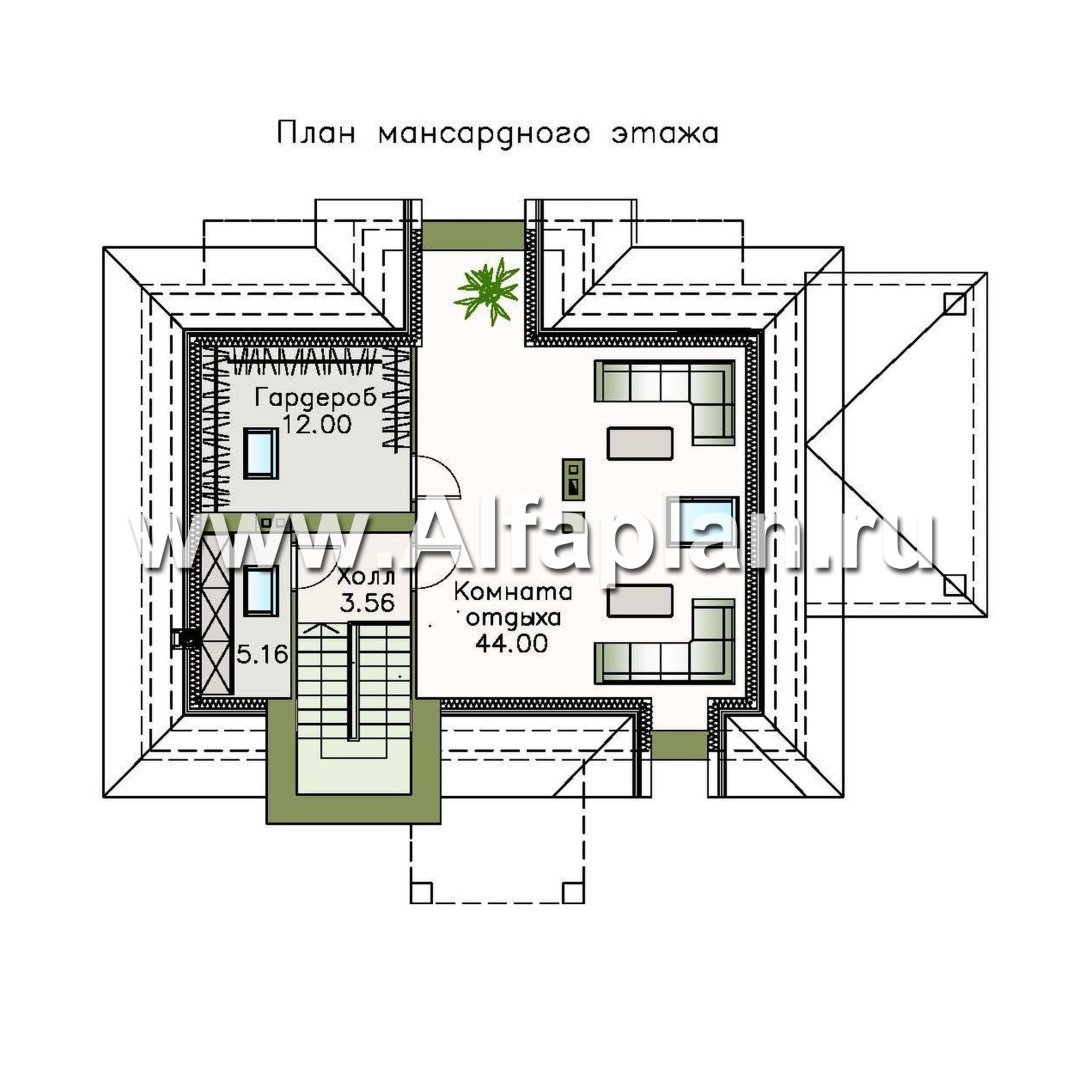

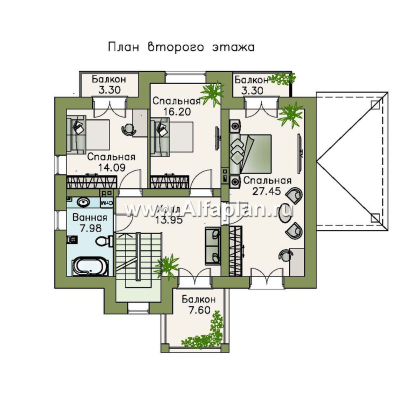

Этот дом с первого взгляда подкупает своей утонченностью и изяществом. Его облик навеян мотивами петербургского модерна начала 20 века. Гармоничная среда ненавязчиво настраивает на такуе же гармоничную жизнь,  конфортную и удобную. В доме два полноценных по высоте этажа, первый — 3.0 м, второй —2.95 м. и эксплуатируемый чердак. На первом этаже расположены гостиная, кухня-стололовая и кабинет (спальня). В холее находятся небольшая душевая и котельная. Гостиная связана с куней-столовой через открытый арочный проем. Такой же арочный проем ведет из гостиной в холл.  Интересно решена лестница, она оформлена в виде башни с шатровой кровлей. На втором этаже расположены три спальни, ванная комната и лестничный  холл. Даже это обычно утилитарное транзитное пространство решено в проекте с изяществом. Отсюда можно выйти на балкон. Балконы имеют и две спальни. Назначение чердака определят сами хозяава дома. Его площадь не включена в общую площадь дома. В проекте 96А гостиная двусветная.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Марат из города Казань написал(а) 12.11.2017:

Добрый день! Целый ряд вопросов по проекту 96В Разумовский: 1. Возможно ли заменить плитный фундамент на ленточный по результатам геологического исследования? 2. Возможно ли поменять местами тех. помещение и санузел на 1 этаже с некоторым переносом стены между ними, чтобы соответствовать тех. нормам? Дверь под лестницей имеет полную высоту? 3. Высоты потолков 3,0 и 2,95 уже в чистоте или это черновой размер? 4. Можно ли добавить в проект окно в ванной 2 этажа как это сделано в проекте 96АС? 5. Возможно ли расширить арочные проемы из гостиной в прихожую и кухню и до какого размера, учитывая, что это несущая стена? 6. Камин не планируется, соответственно дымоход не нужен. Необходимо ли вносить изменения в проект в связи с этим? Прошу прощения за количество вопросов, но для нас они все важны. Спасибо за ответы.

Добрый день, Марат.

По вашим вопросам:
1. да, возможно. Стоимость проектирования приведена на странице http://www.alfaplan.ru/genplan/
2. да, такую корректировку мы выполним за свой счет.
3. высота потолков у нас дана в чистоте, по монолитным перекрытиям, без учета внутренней отделки.
4. да, мы можем добавить это окно в рабочую документацию
5. да, можно. надо будет просто заменить перемычки, заложенные в проекте. Новые марки перемычек мы рекомендовать вам в форме письма.
6. изменения в проект вносить не нужно, просто сказать строителям, чтобы они не делали предусмотренный в проекте дымоход.
Алексей из города Тула написал(а) 23.03.2017:

Добрый день! Проект очень понравился! Подскажите пожалуйста ширину проема для лестницы.

Добрый день, Алексей,
ширина лестничного проема = 2100. Высота ступеней 183мм, ширина подступенков 280мм в свету. Проект имеет 100% готовность всех разделов и может быть предоставлен в кратчайшие сроки.


Валентина из города Тюмень написал(а) 19.04.2016:

Вопрос по проекту 96B Добрый день! Хотим заказать проект данного дома "Разумовский" - коттедж с мотивами модерна, есть вопрос: "Возможно ли сзади дома по крайнему выступу выровнять стену, тем самым увеличить площадь дома, а балконы второго этажа сзади дома убрать?"

Добрый день.
Предложенное Вами изменение означает очень существенную переработку проекта , и в первую очередь, это относится к кровле и стропильной конструкции.  Потребуется перепланировка и перерасчет всех конструкций, начиная с фундамента и заканчивая стропилами. За такие изменения мы, к сожалению, взяться не сможем.
