95A 3D

"Дипломат" - загородный дом с бильярдной

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
155.00142.3083.31
Общая площадь, включая мансардный этаж, м2Общая (отапливаемая) площадь мансардного этажа, м2
218.9063.86
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)33900

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - монолитный ЛЕНТОЧНЫЙ, с глубиной заложения 1м 50см5000
Вариант перекрытия - сборные ж/б плиты над 1-ым этажом5000

51252

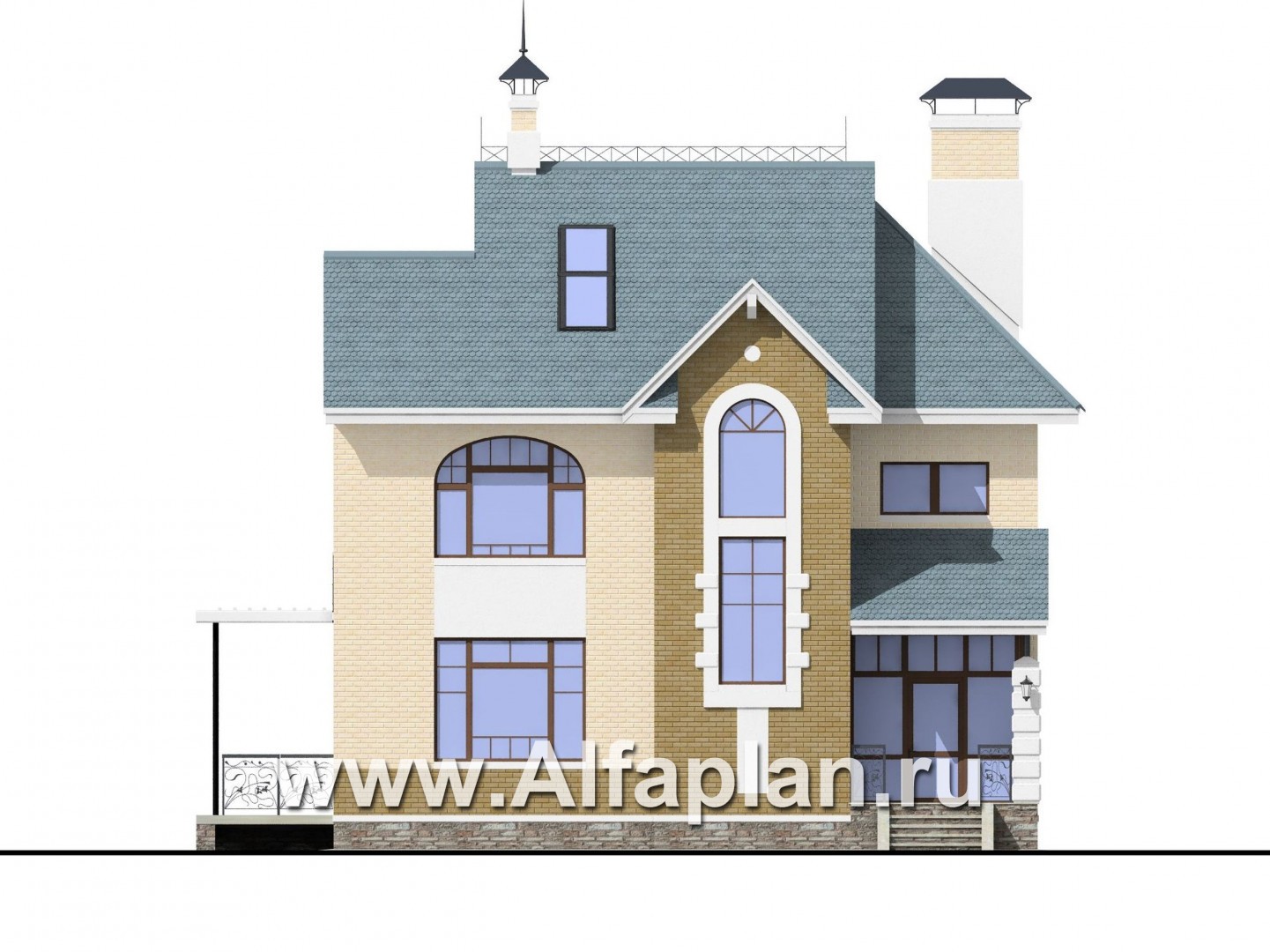

Вид спереди
Вид спереди

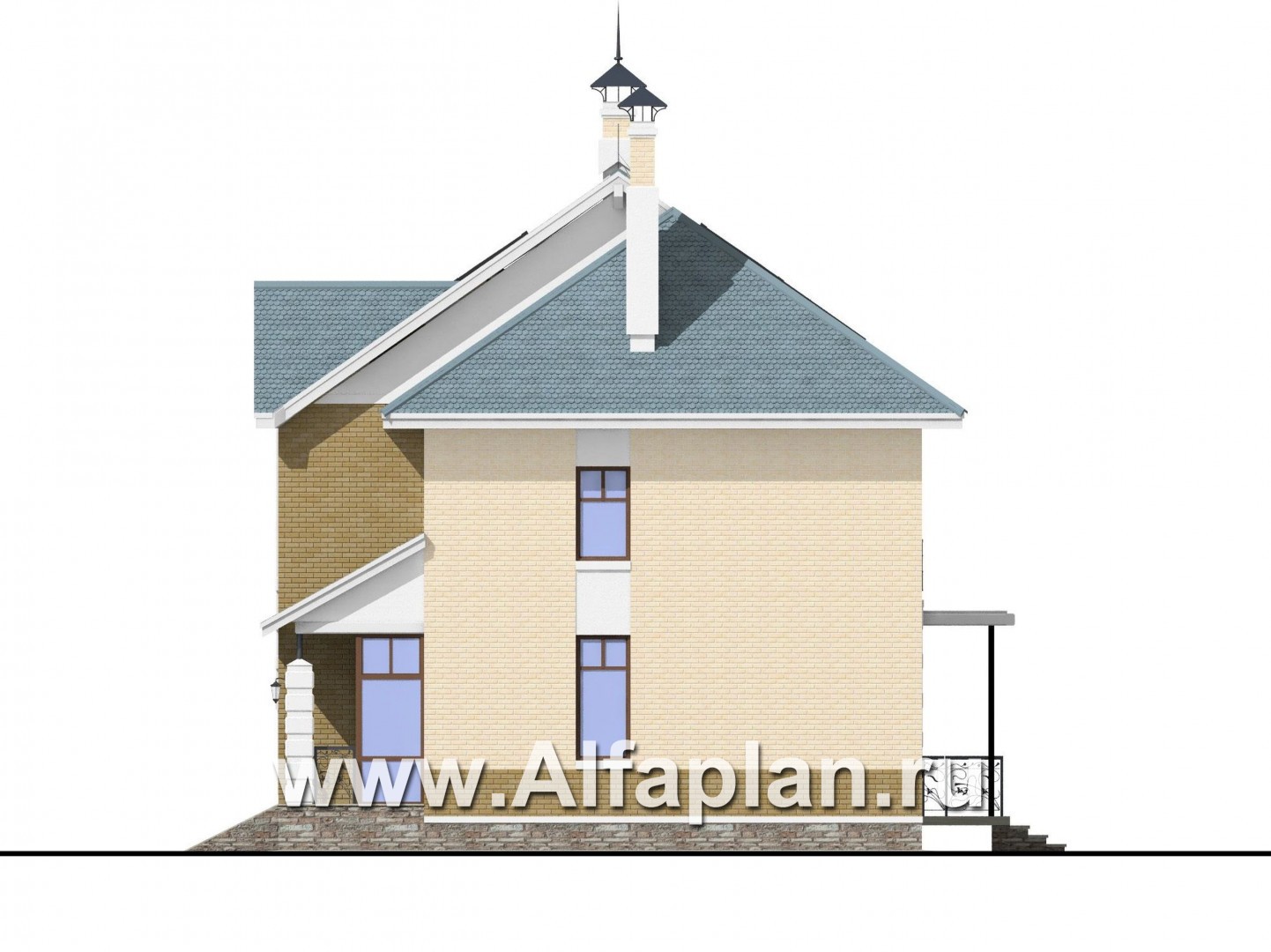

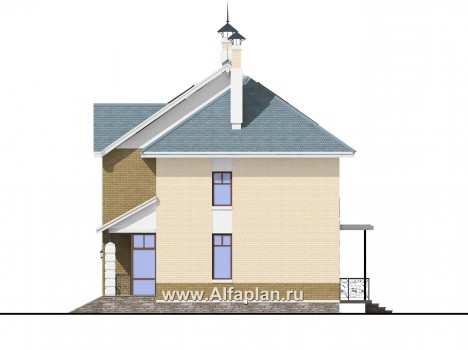

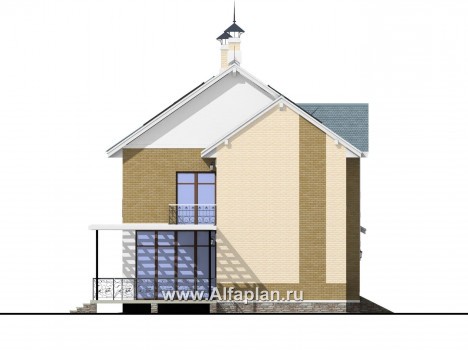

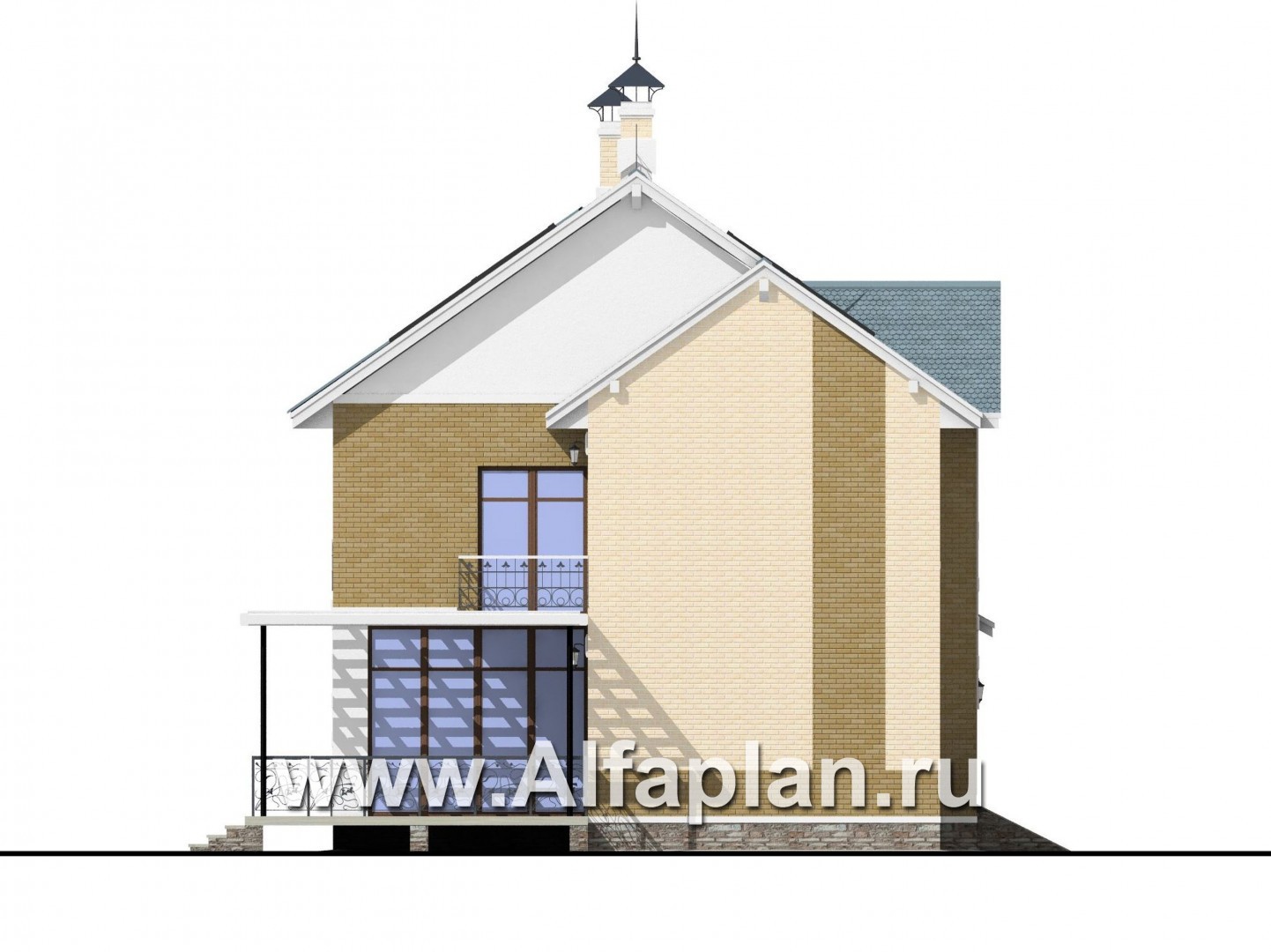

Вид справа
Вид справа

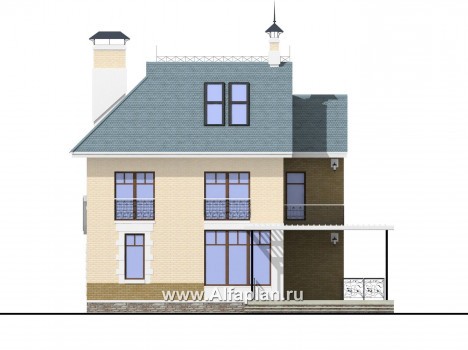

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

29.9/15.5  м3
Тип наружных стенкирпич или газобетон (альтернативно)

100.7/99.4  м3
Тип внутренних стенкирпич

6.6  м3
Тип перекрытиймонолитные ж/б над 1-ым и 2-ым этажами

16.3 + 16.5  м3
Тип кровлибитумная черепица

165.0  м2
Наружная отделкаоблицовочный кирпич, штукатурка

243.4/22.3  м2
Наружная отделка цоколяоблицовочный камень 26.1 м2

Габаритные размеры домабез крылец

11.5х10.5  м
Высота домаот уровня пола первого этажа

10.49  м
Высота 1-го этажаот пола до потолка

3.00  м
Высота 2-го этажаот пола до потолка

2.65  м
Высота мансардного скоса2.65

Мощность котлас бойлером горячей воды

45 кВт
Расчетная электр. нагрузкас учетом электроплиты

16.56 кВт
Утеплительминеральная вата

Окна

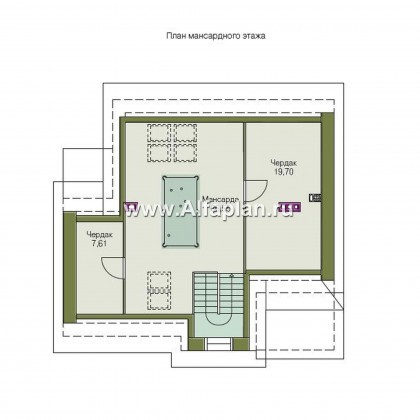

В этом коттедже максимально рационально используется каждый метр площади. Задействовано даже чердачное пространство - здесь расположена бильярдная. Окна верхнего света делают это помещение комфортным и уютным (площадь бильярдной не включена в общую площадь дома). Дом небольшой, рассчитанный для удобного и комфортного проживания семьи из  4-5 человек. Несомненным украшением главного фасада являются  большие и разные по форме окна. Для наружной отделки стен  применен облицовочный кирпич двух цветов. Также сами наружные стены предусматривают в проекте своего строительства вариативность материалов – для их возведения можно использовать как газобетонные блоки, так и кирпич. В этом смысле коттедж можно определить в категорию «дома из кирпича и газобетона». Фундамент дома – монолитная ж/б плита.

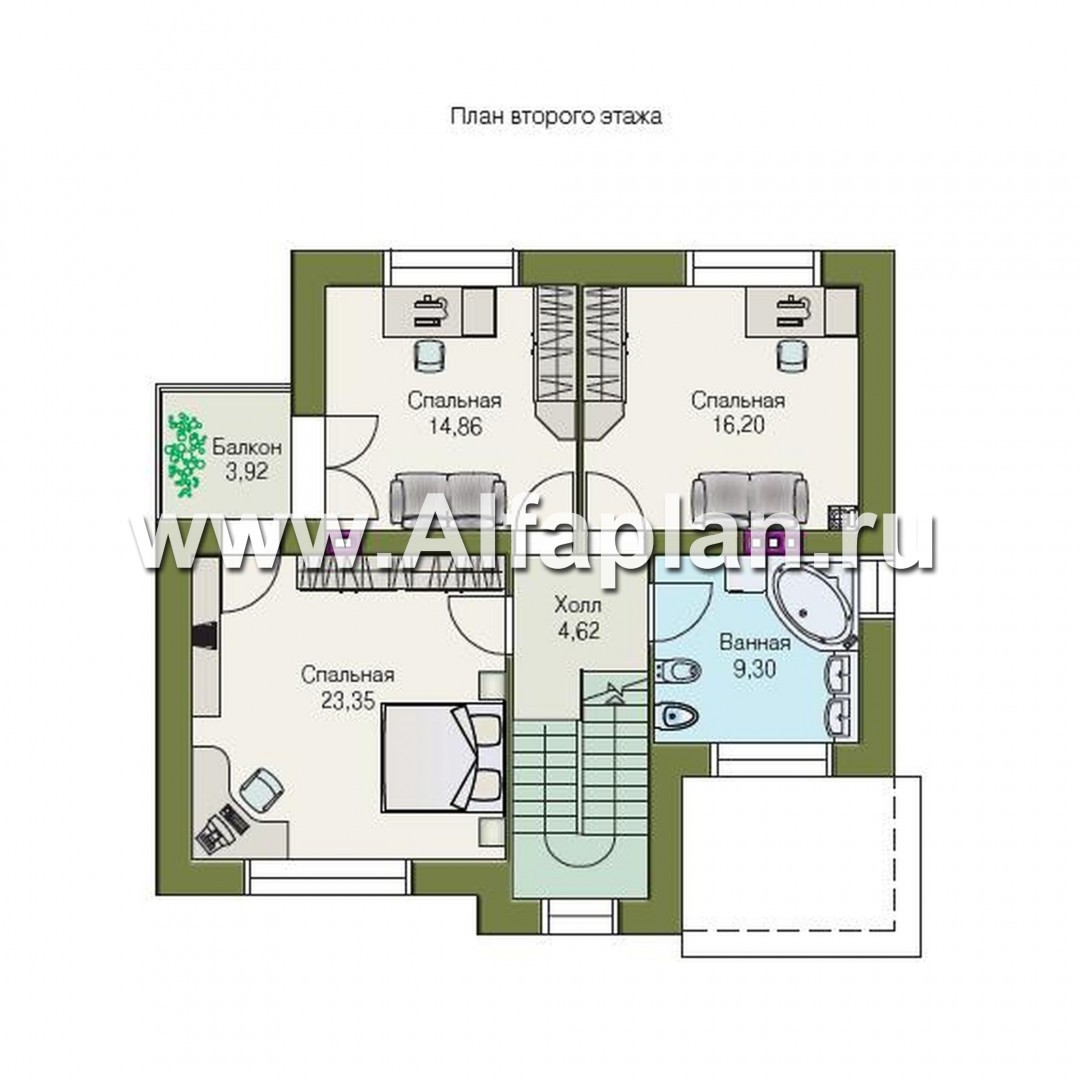

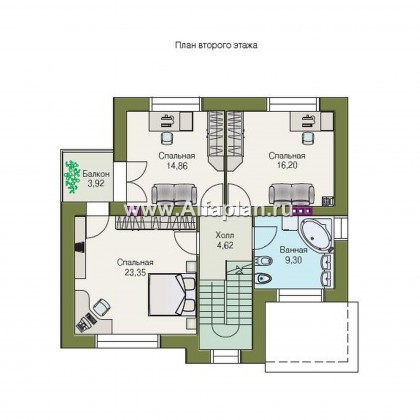

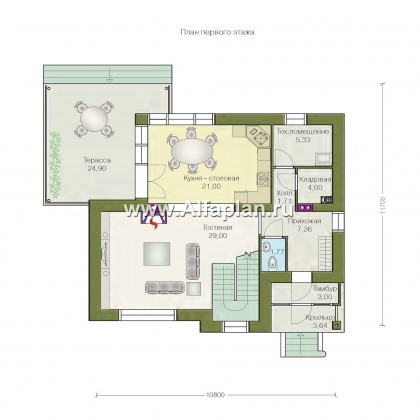

Цоколь дома  и ступеньки имеют  отделку искусственным камнем. Крыша дома мансардного типа, покрытая битумной черепицей. Так как коттедж достаточно компактный, то он будет удачно вписываться  и в городскую черту, и в загородную. В доме  имеется  два  входа: основной вход и вход с задней части дома, через крытую  террасу.  Главный вход в дом располагается в угловой части центрального фасада и тамбур его застеклен. В прихожей находятся гардеробная и санузел.  Слева  из прихожей идет дверь  в гостиную, а прямо через холл  можно пройти в  кладовую и техническое помещение, где находится котел и прачечная. В уютной  и хорошо освещенной гостиной  имеется камин и деревянная лестница на второй этаж. Гостиная и кухня-столовая  объединены в одно помещение.  Кухню-столовую украшает  большой угловой оконный витраж, здесь  же и выход на  крытую террасу. На втором этаже расположены три спальни и ванная комната. В спальне хозяев дома предусмотрен небольшой балкончик. Без учета террасы размеры дома 11.4 м. на 10.5 м.  Такой компактный план позволит построить  дом  на небольшом  участке. Предложенное архитектурно-планировочное решение интересно еще и тем, что позволяет осуществить блокировку двух таких домов без существенной корректировки проекта. Так же проектом предусмотрено зеркальное изображение строения, что значительно поможет при выборе места на вашем участке под строение.

Если, допустим, какие-либо параметры этого коттеджа стали для вас неподходящими, помните, что на сайте alfaplan.ru у вас всегда большой выбор! Смотрите другие проекты домов (которых у нас около пятиста) или ищите в каталоге вариацию на этот проект, где бы отсутствовали неугодные вам детали.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Александр из города Чебоксары написал(а) 12.11.2017:

Здравствуйте. Правильно ли я понимаю что фундамент по умолчанию в этом проекте так называемая "чаша"? И учитывая его утепление по периметру имеет выступающий цоколь? Возможно ли отказаться от утеплителя при использовании газоблока 400мм?

Добрый день, Александр.
Фундамент этого дома - мелкозаглубленная Ж/Б плита, с цоколем из полнотелого кирпича. Наверное, такой вариант можно условно назвать "чашей". По стенам: требуемое нормами сопротивление теплопередаче стен в Чебоксарах: 3,33м2С/Вт. Сопротивление теплопередаче стены из газобетона объемным весом 500кг,м3 и толщиной 400мм составит примерно (примерно - так как у разных изготовителей немного разные показатели) это же значение -0,33м2С/Вт. Это хороший вариант для строительства.
Проект имеет 100% готовность всех разделов и может быть предоставлен в кратчайшие сроки.

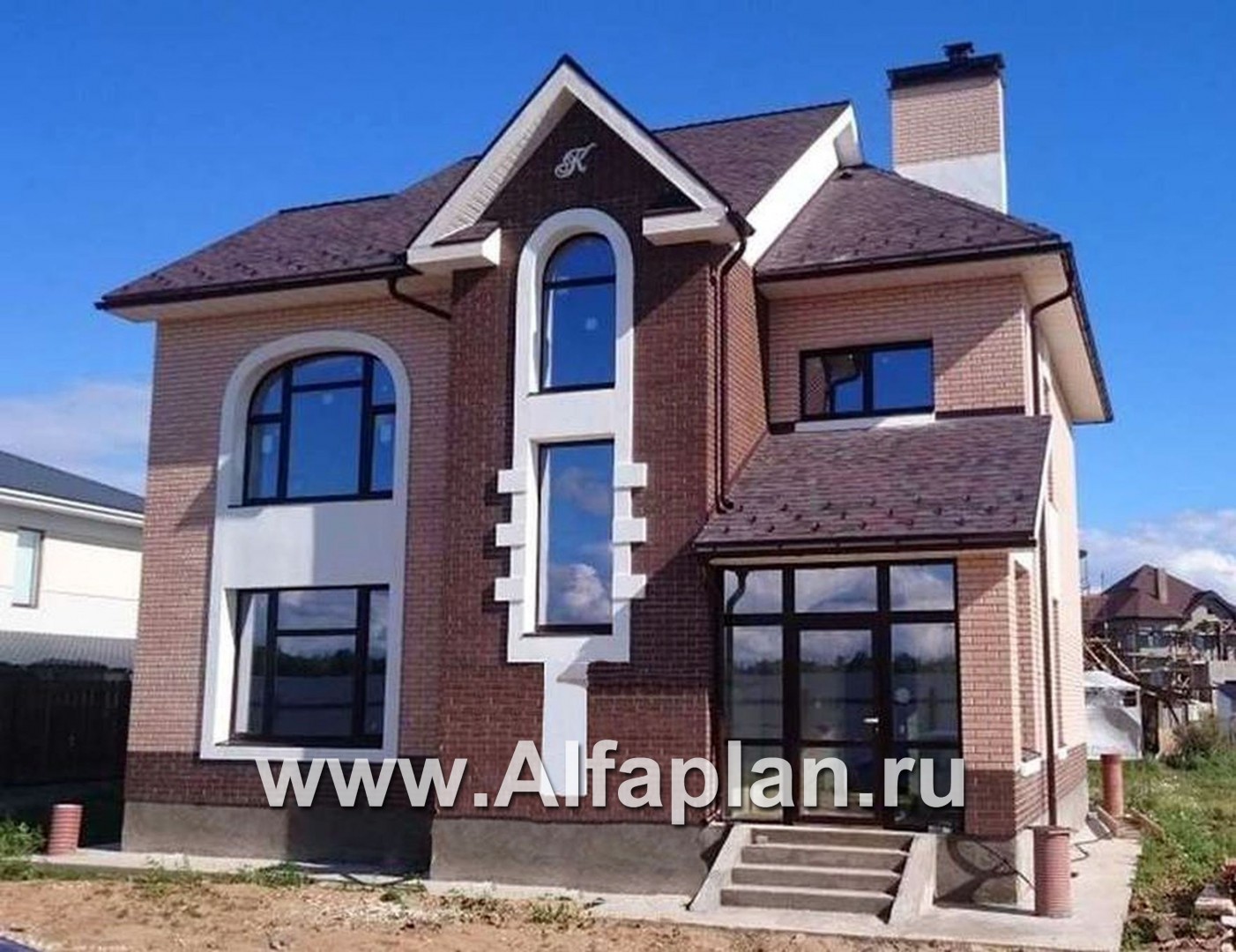

Фотографии домов, построенных по этому проекту, Вы найдете в фотогалерее на сайте http://www.alfaplan.ru/photos/ или в нашей группе Вконтакте https://vk.com/club9192433.
Наталья написал(а) 04.09.2017:

Вопрос по проекту 95A Здравствуйте! Укажите,пожалуйста, размеры мансарды от лестницы до стены и между трубами. Можно ли лестницу спроектировать на 2 ступени раньше на 1 этаже , чтобы на мансарде получилось расстояние 7 метров от лестницы до стены (для 12-футового бильярдного стола)? Нужно ли менять проект, если лестница планируется не деревянная, а бетонная?

Наталья, здравствуйте.

основные размеры мансардного этажа мы отправили Вам по электронной почте. Деревянную лестницу можно заменить на ж/б, можно силами строителей, можем мы разработать такую конструкцию. Хотя деревянная лестница, на наш взгляд, оптимальный вариант для небольших частных загородных домов.
Вячеслав написал(а) 31.07.2017:

Вопрос по проекту 95A Здравствуйте! Доработать проект для сейсмозоны Иркутска можете?

Вячеслав, здравствуйте.

проект не рассчитан на строительство в сейсмозоне, хотя монолитная конструкция фундамента и перекрытий облегчает задачу к адаптации проекта к сейсмике.  При строительстве в такой зоне необходим монолитный каркас, т.е. дополнительные монолитные сердечники (вставки) в углах дома. Как правило, эта работа выполняется по месту силами строителей или местных архитекторов.
