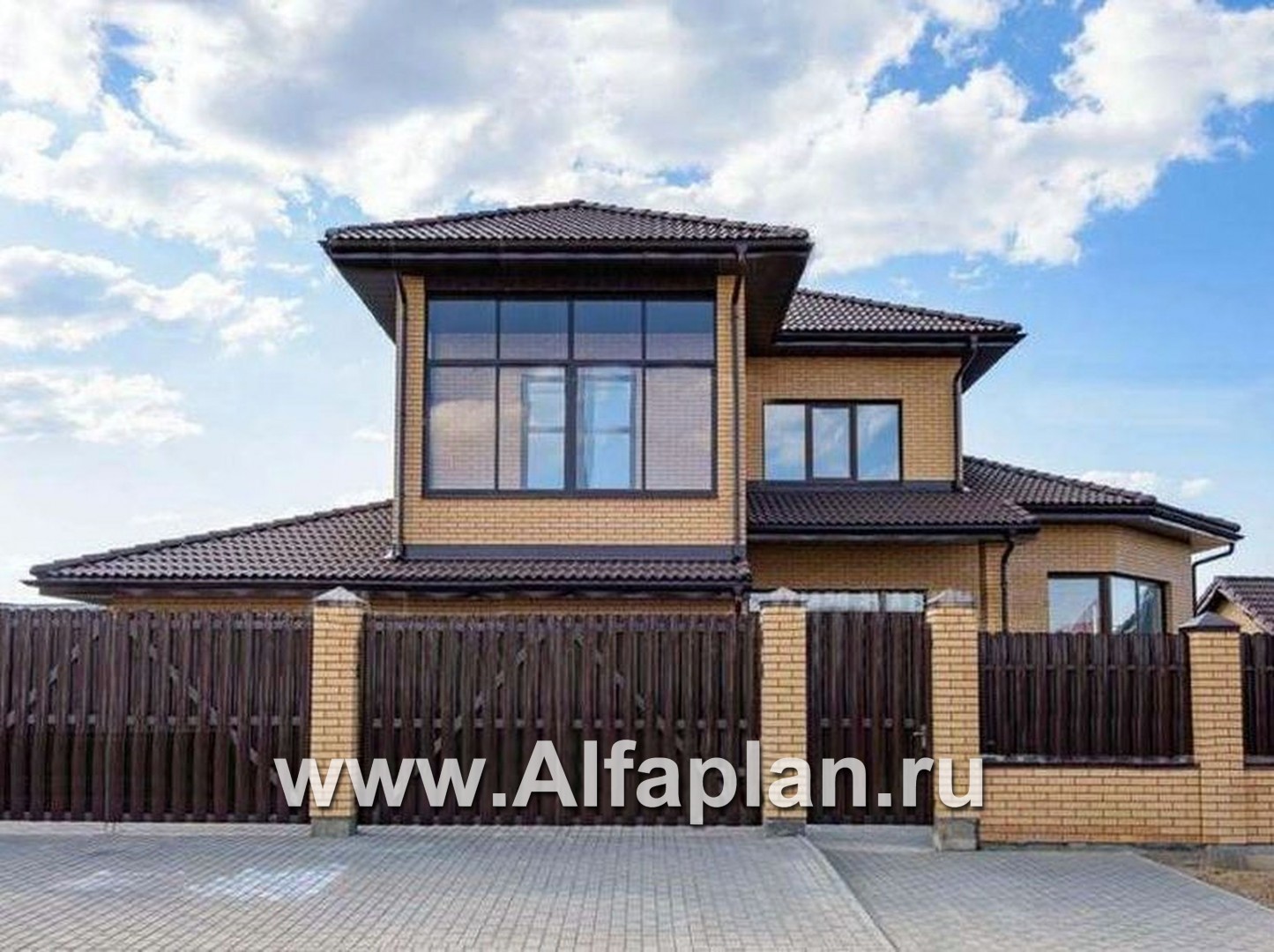

Внимание, АКЦИЯ! На проекты коллекции "Один-в-Один" (с фото дома) с 7-го ноября по 11 декабря скидка 5 тыс. рублей  (при заказе полного комплекта чертежей).

Стройте дома по проектам Альфаплан!

Вернуться
386A 3D

"Рубин" - современный дом c оригинальной гостиной

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
306.50294.22114.12
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)49900

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - ЛЕНТОЧНЫЙ из сборных Ж/Б блоков с глубиной заложения 1м50см5000
Вариант перекрытий - из сборных Ж/Б плит5000

4.84404

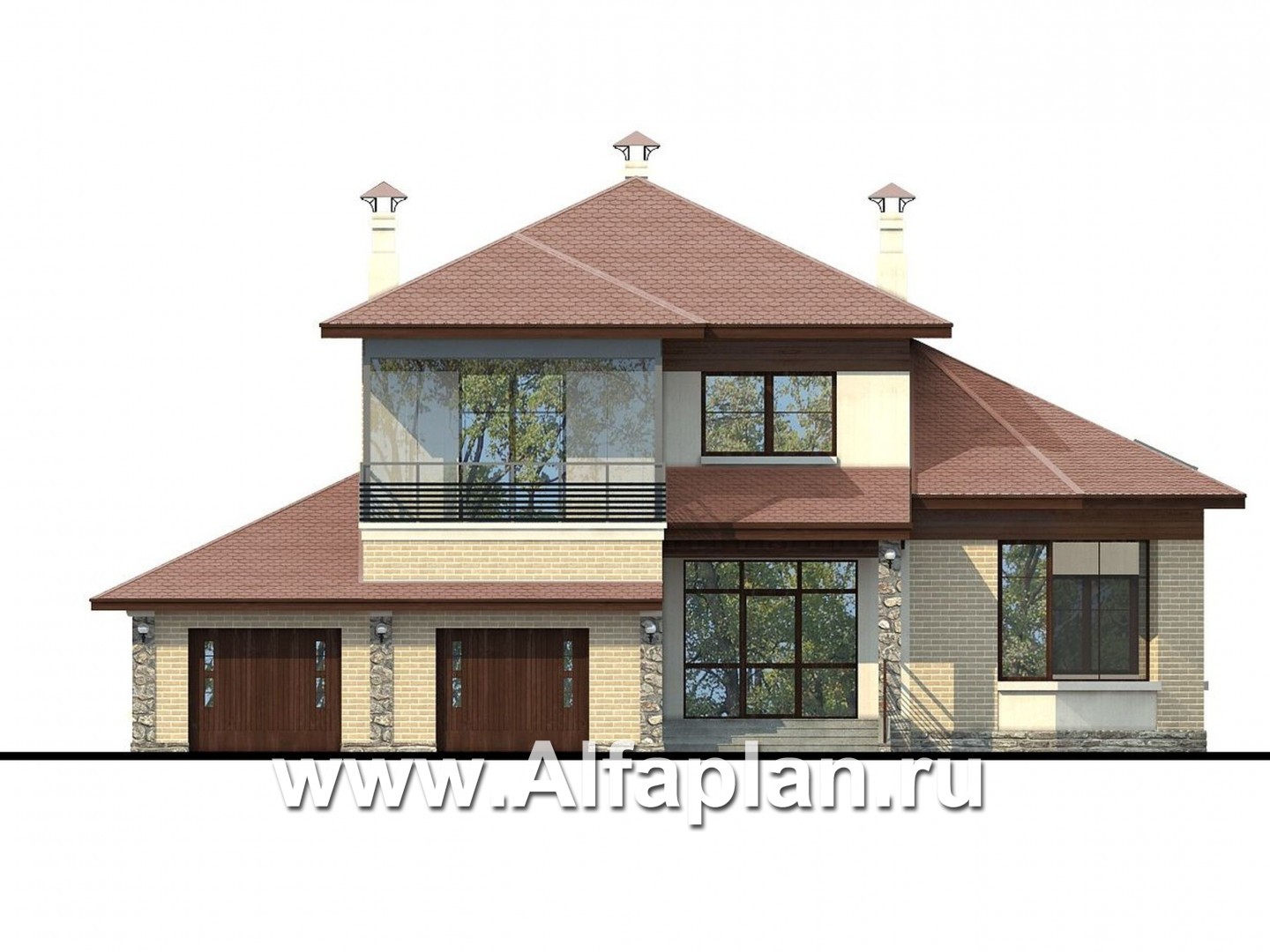

Вид спереди
Вид спереди

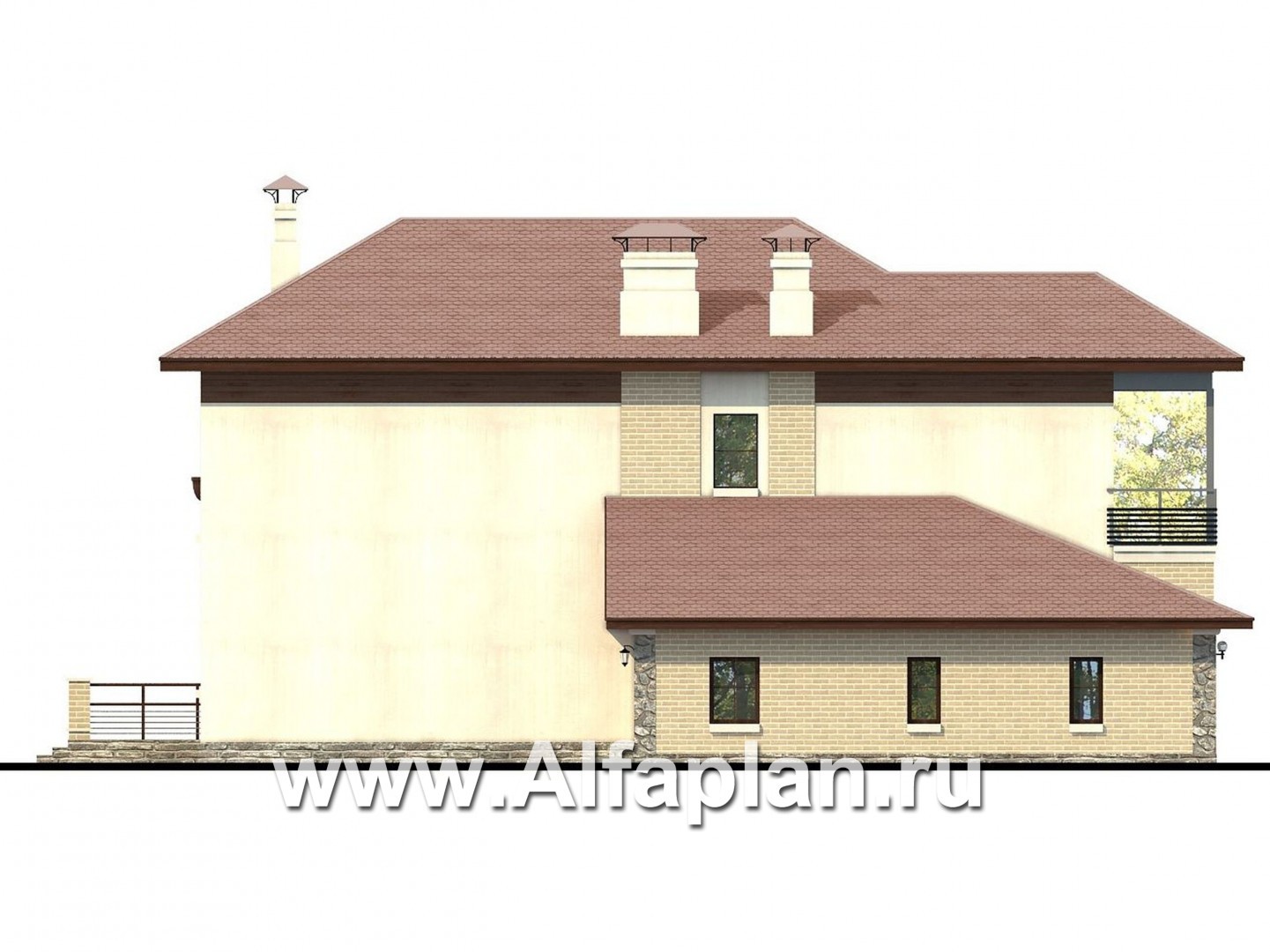

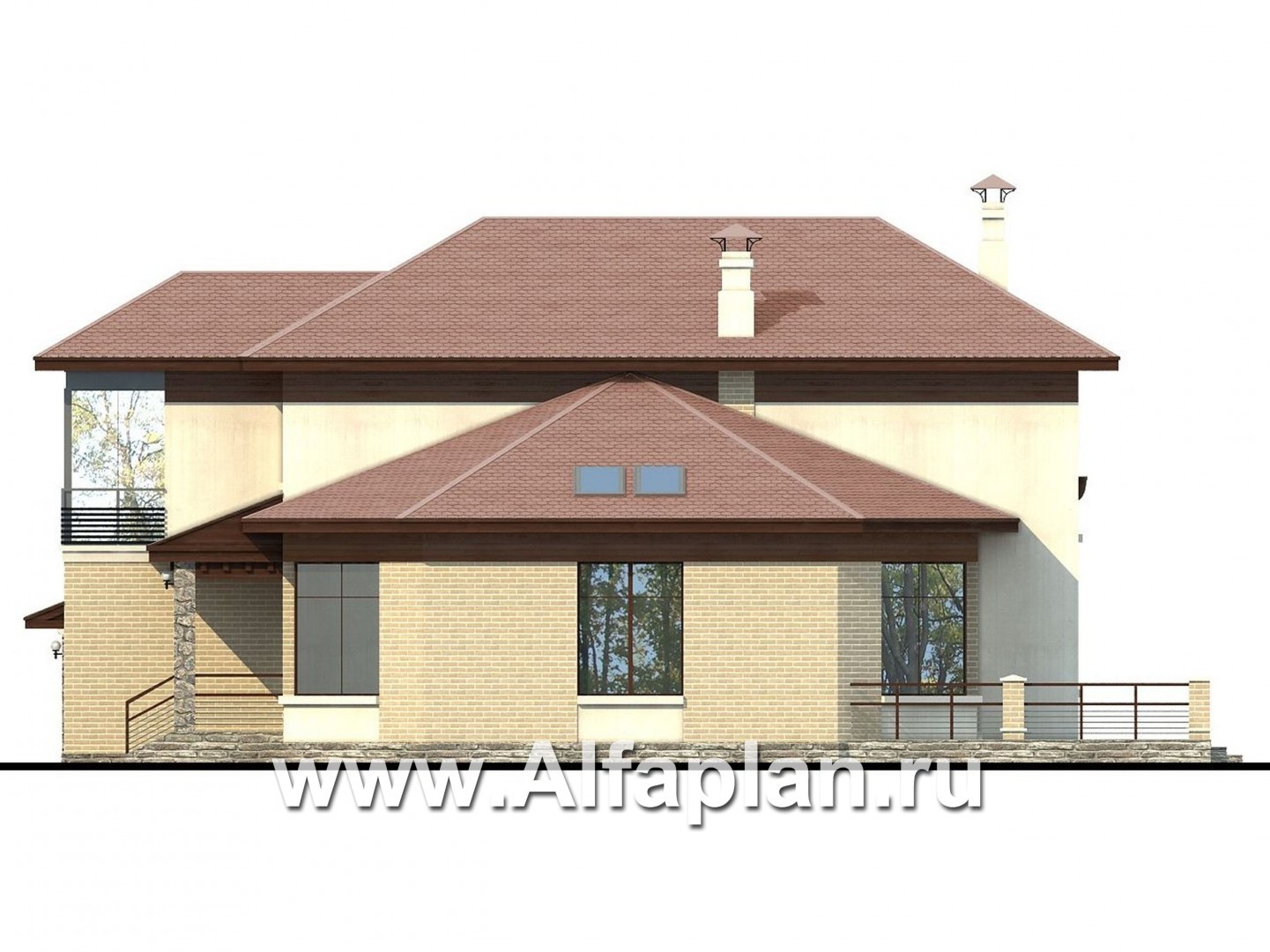

Вид справа
Вид справа

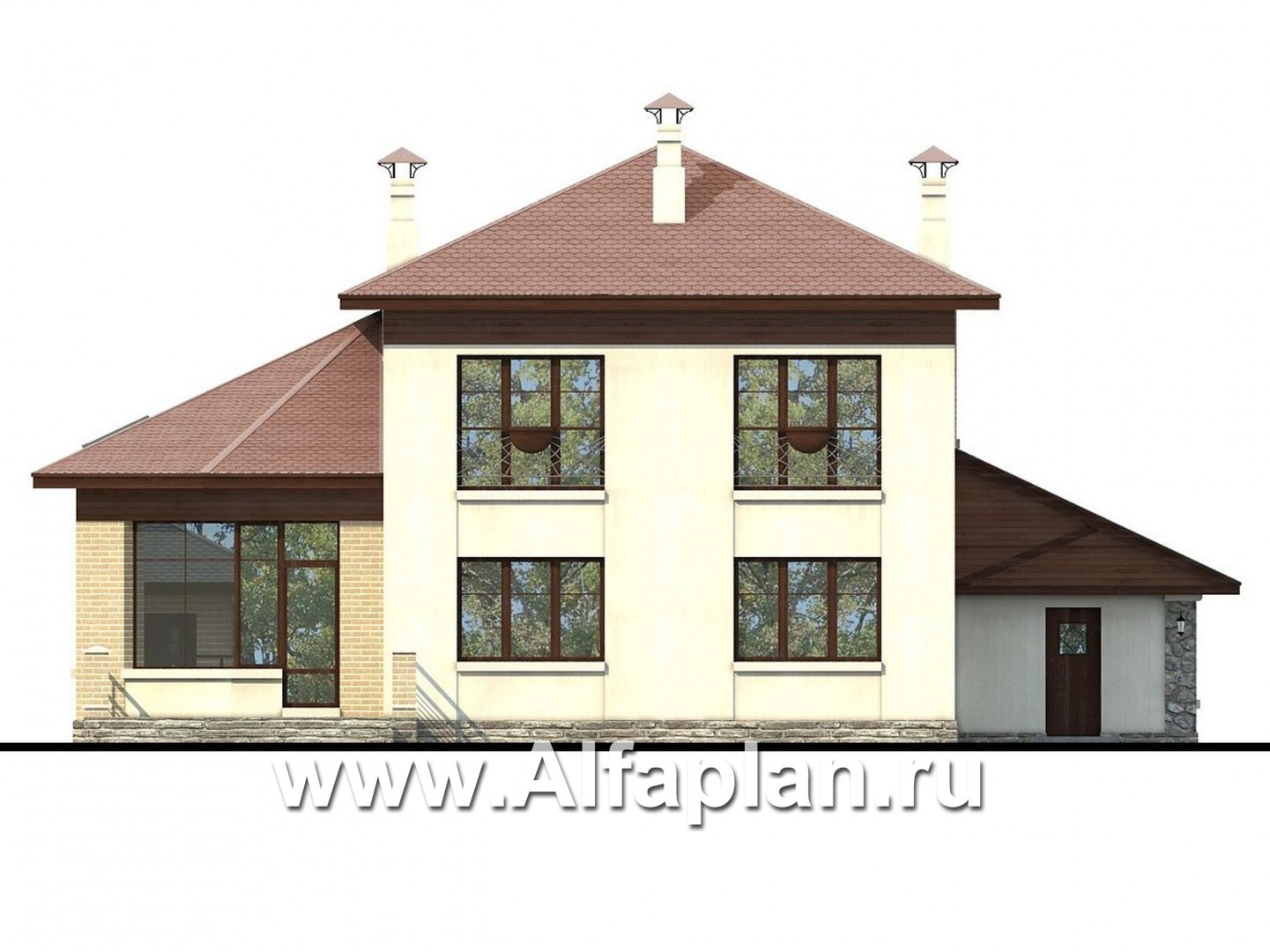

Вид сзади
Вид сзади
Вид слева
Вид слева

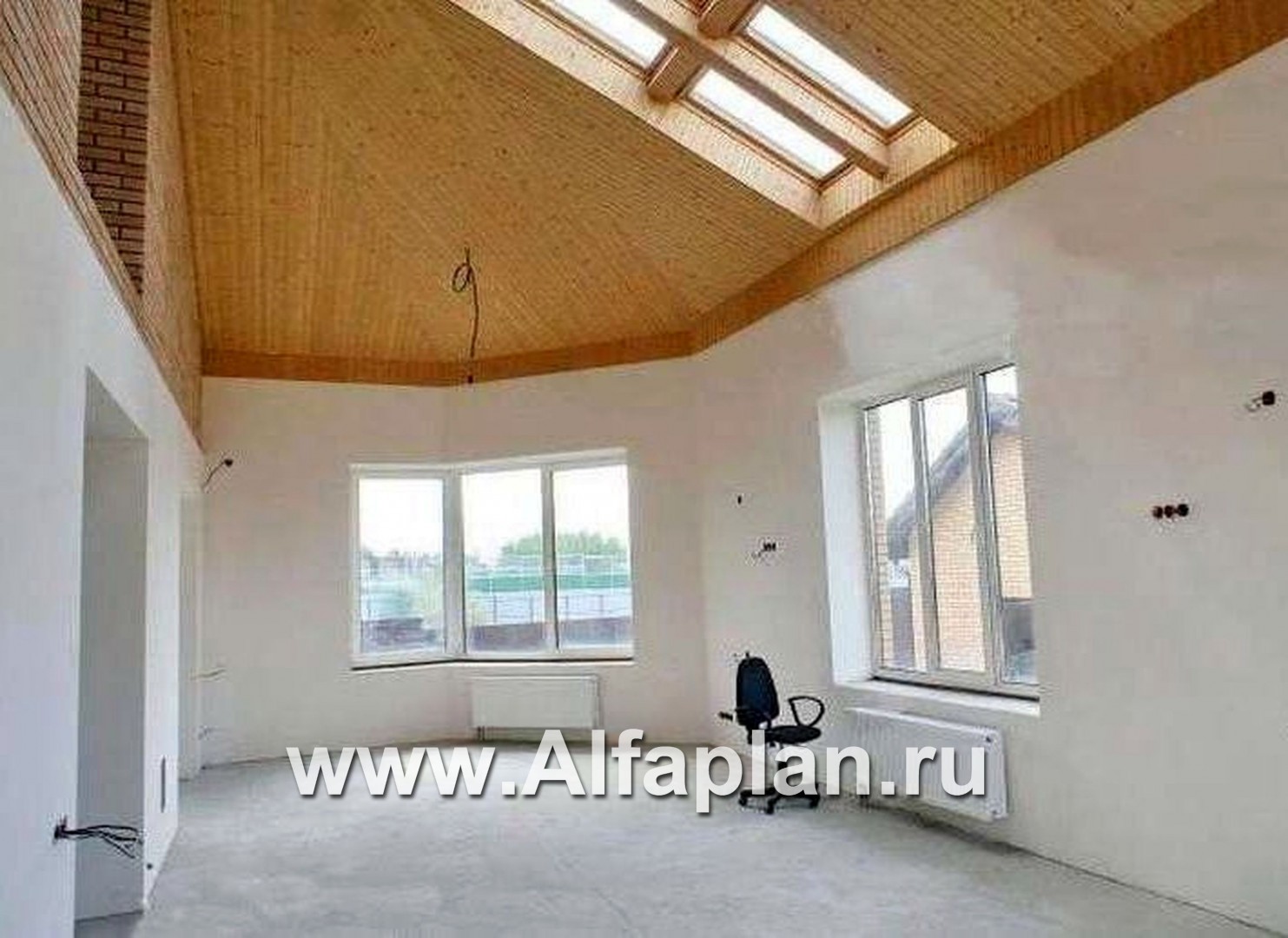

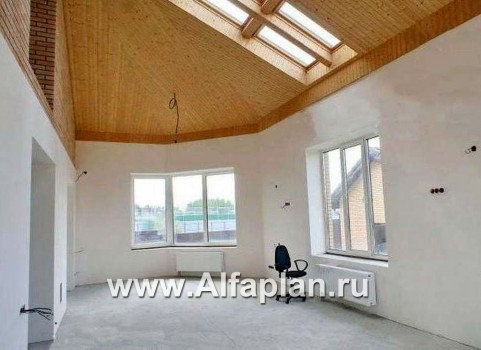

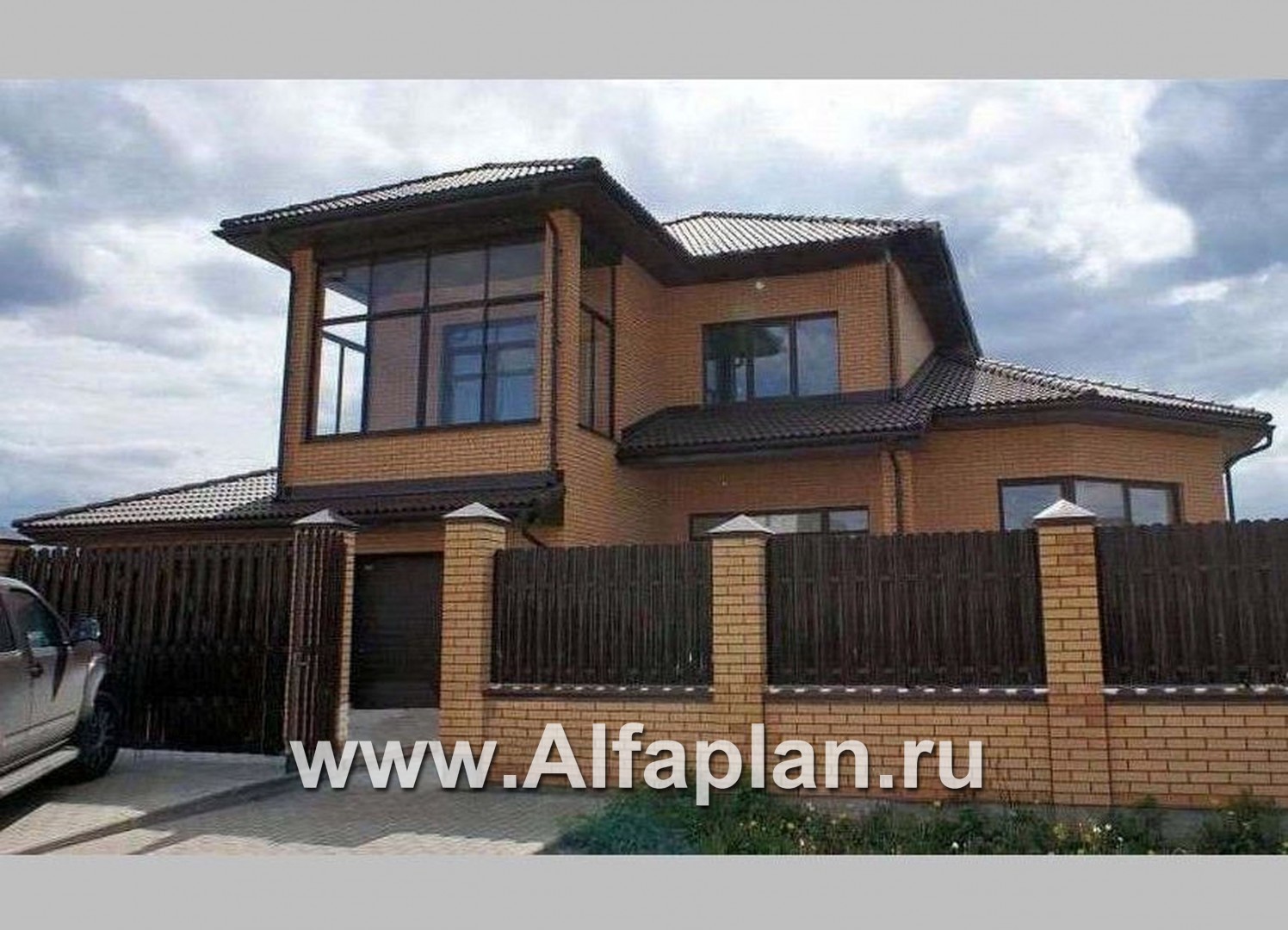

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Дополнительное изображение 5 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

61.0 (толщина 200 мм)  м3
Тип наружных стенкирпич или газобетон (альтернативно)

130.7/129.0  м3
Тип внутренних стенкирпич или газобетон (альтернативно)

47.5/46.9  м3
Тип перекрытиймонолитные ж/б

20.0 + 19.7  м3
Тип кровликерамическая черепица

364.0  м2
Наружная отделкалицевой кирпич, штукатурка, вагонка

106.0/157.7/79.6  м2
Наружная отделка цоколяоблицовочный камень

Гараж

Высота домаот пола 1-го этажа

9.15  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.95  м
Высота мансардного скосанет

Мощность котлас бойлером горячей воды

55 квт
Расчетная электр. нагрузкас учетом электроплиты

20.6 кВА
Утеплительминеральная вата


Современный коттедж с комфортной и оригинальной планировкой. Проектом предусмотрены два полноценных по высоте жилых этажа,  гараж на два автомобиля и двусветная гостиная.  Низкая крыша, невысокий цоколь и общая компактность конструкций проекта – все это создает некую легкость экстерьера и может сказать будущим обладателям этого коттеджа о том, что жить в нем будет уютно. В фасаде дома нет ни малейшей вычурности – ничего лишнего все по-современному, открыто и компактно. Единственный элемент изящного классического декора, придающий дому особую важность и грацию стиля – декоративный камень цоколя и колонн крыльца. Современность линий и особый лоск экстерьеру дома придает застекленная, высокая и открытая лоджия второго этажа, а также длинный гараж на два автомобиля. Что можно сказать относительно материалов, предусмотренных для строительства наружных стен, то здесь имеется хорошая альтернатива – либо газобетонные блоки, либо кирпич. Так что данный проект можно отнести к спаренной категории «кирпичные и газобетонные дома».

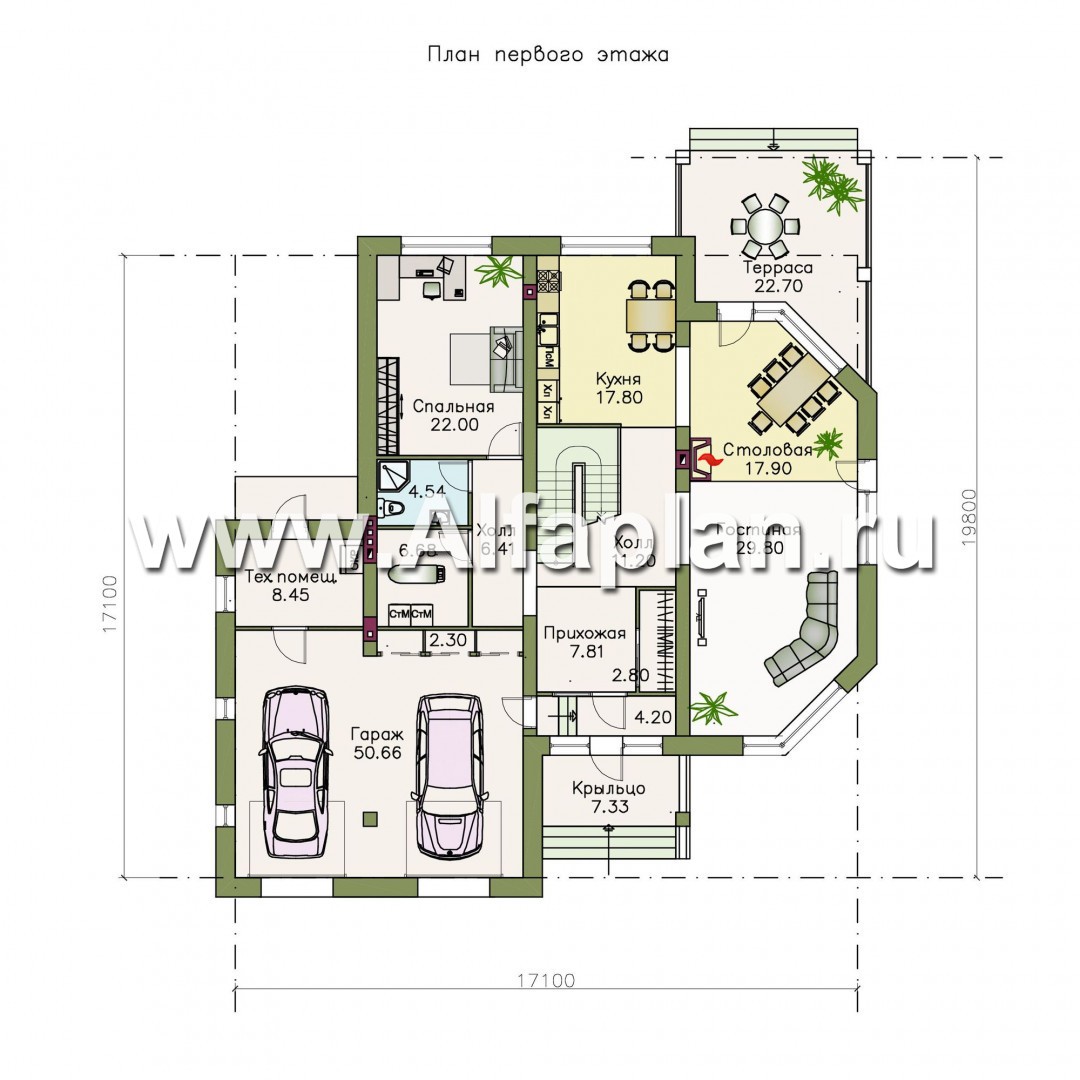

Вход на первый этаж дома идет с крыльца и далее ведет к прихожей, в которой находится гардероб. Далее прихожая перетекает в холл, занимающий центральное место в плане. Холл ведет к левому и правому крылу дома. В левом вы найдете ванную и санузел с душевой, расположенные по смежной стене. За ними, в конце левого крыла дома, расположена спальня. Правое крыло коттеджа вмещает в себя кухню, столовую и гостиную, занимающие большую жилую часть первого этажа и образующие единое пространство. Из столовой имеется выход на террасу. Лестница из холла ведет на второй этаж. Холл здесь так же, как и на первом, занимает центральное положение. С левой стороны холла расположена ванная комната, а с правой – спальня. Далее холл второго этажа продолжается и ведет к двум разным по площади спальням, разделенным ванной комнатой. Одна из спален, меньшая по площади, выходит на фасадную лоджию. Также на втором этаже имеется большое двусветное пространство, по площади вмещающее в себя весь боковой пятигранный эркер.

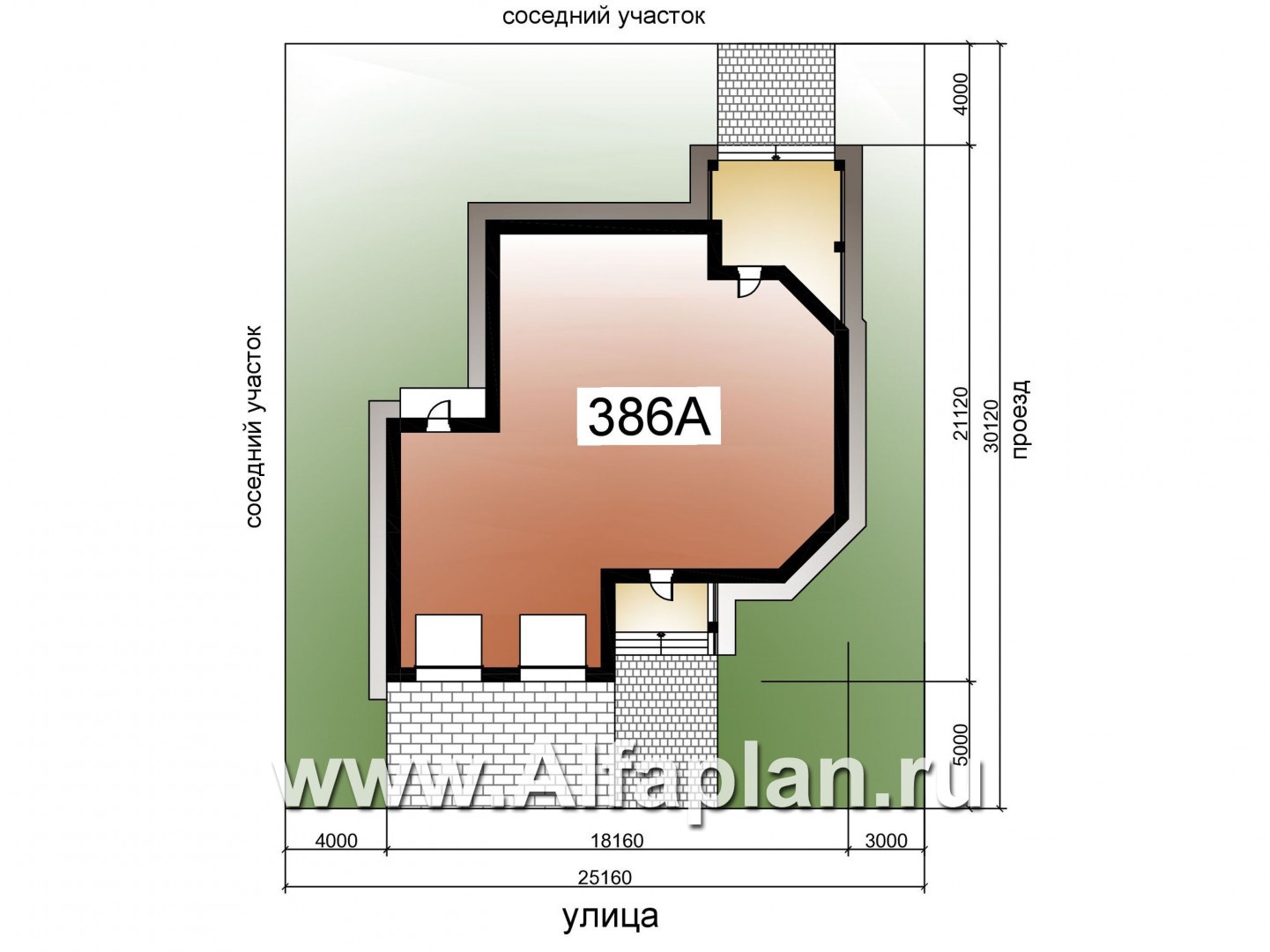

Для вашего удобства в этом образце предусмотрено зеркальное отображение проекта, позволяющее лучше понять, как выгоднее расположить дом на участке.

Если данный проект чем-то не понравился, в нашем каталоге вы найдете прочие проекты домов-вариации или, наоборот, совершенно уникальные экземпляры.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Екатерина написал(а) 30.08.2017:

Вопрос по проекту 386A Добрый день! Скажите, пожалуйста, можно ли убрать лоджию и добавить балкон, как в проекте "Тургенев"? Или это повлечёт за собой переделки Крыши в проекте? Нужно ли для этого переделывать проект? Спасибо!

Екатерина, здравствуйте.
возможно площадь лоджии присоединить к жилой части дома, увеличить площадь спальни. Такое решение можно реализовать пор месту силами строителей, можем мы показать в Паспорте проекте, корректировать рабочую документацию не требуется.

Виктория из города Москва написал(а) 24.03.2017:

Возможно ли приобрести зеркальный вариант проекта? Возможно ли добавить погреб? Спасибо

Виктория, добрый день,

проект 386а полностью разработан как в прямом, так и зеркальном варианте. Стоимость не меняется (указана на сайте).
Срок предоставления с момента оплаты - 1-2 дня на комплектацию заказа + доставка по России курьерской службой бесплатно.

У нас специально разработан типовой вариант погреба (с лазом и выдвижной лестницей, размер 3,60*4,20, высота 1,85м) с возможностью его организации в любом месте дома и при условии фундамента - монолитная плита. Он позволяет, пользуясь приведенными в нем инструкциями, самостоятельно, силами строителей, построить погреб «по месту». Настоящий проект НЕ ПРИВЯЗАН к конкретному дому, и представляет собой набор типовых решений: по устройству и армированию монолитных стен, устройству цоколя, гидроизоляции и т.д.



Галина из города Белокуриха написал(а) 28.10.2016:

Вопрос по проекту 386A. Из туалета на первом этаже дверь в комнату, что эта за комната? В целом проект устраивает.

Здравствуйте, Галина!

Это постирочная. Значки на плане - стиральная машина, гладильная доска.
