86A 3D

"Тургенев" - загородное поместье с комфортной планировкой

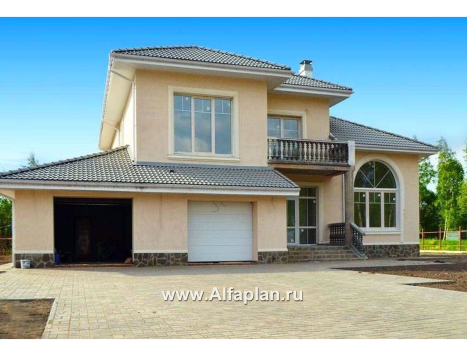

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
311.50301.57113.89
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)47000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

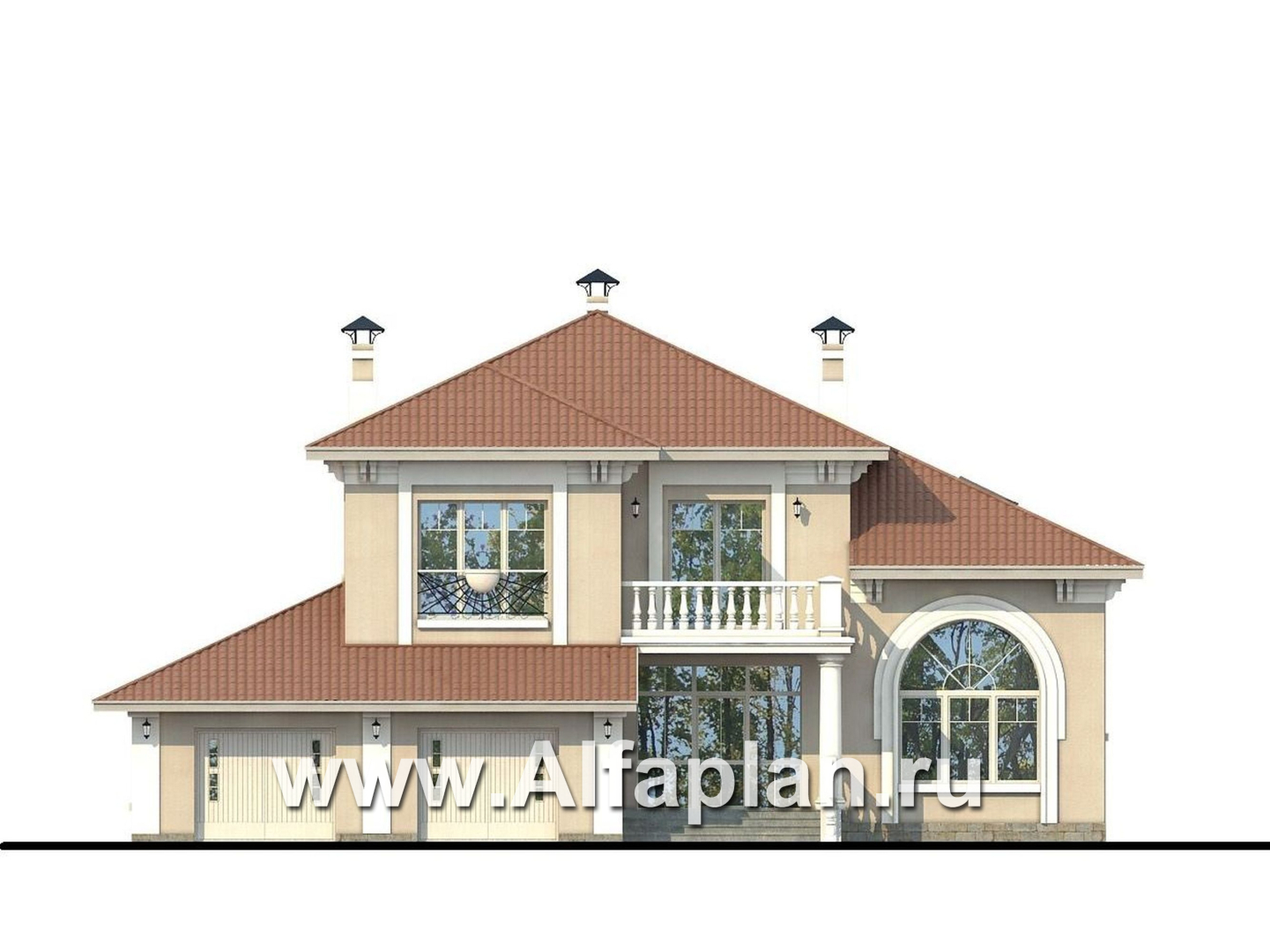

Вид спереди
Вид спереди
Вид справа
Вид справа
Вид сзади
Вид сзади

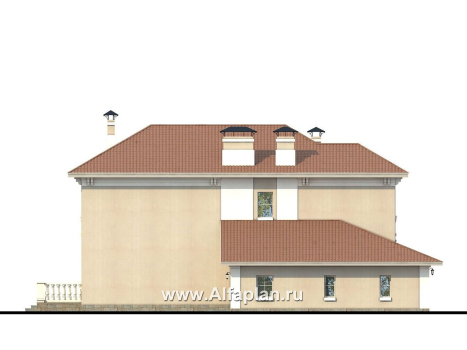

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

60.3 ( тощиной 200 мм)  м3
Тип наружных стенкирпич или газобетон (альтернативно)

142.5/140.6  м3
Тип внутренних стенкирпич или газобетон (альтернативно)

36.3/35.7  м3
Тип перекрытиймонолитные ж/б над 1-ым и 2-ым этажами

22.5 + 19.8  м3
Крышастропильная конструкция

Тип кровликерамическая чепепица

346.0  м2
Наружная отделкадекоративная штукатурка

379.2  м2
Наружная отделка цоколяоблицовочный камень 19.9 м2

Высота домаот пола 1-го этажа

9.150  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.95  м
Мощность котлас бойлером горячей воды

50 квт
Расчетная электр. нагрузкас учетом электроплиты

20.85
Утеплительминеральная вата




Этот коттедж по своей архитектуре очень напоминает загородное поместье девятнадцатого века. Несомненным украшением главного фасада дома являются большие окна. На первом этаже окно арочное, оно выходит в гостиную. Вход в дом предваряет широкая лестница. Перильное ограждение лестницы и крыльца выполнено в одном решении с балюстрадой балкона второго этажа, а мощная колонна дополняет это решение. Отделочные материалы наружных стен стандартные, цветовая гамма классических пастельных оттенков. Цоколь коттеджа отделан натуральным камнем, крыша покрыта битумной черепицей. В левом крыле дома разместился просторный гараж на два автомобиля и техническое помещение с выходом на противоположную сторону. Фундамент дома образован монолитной железобетонной плитой. Наружные стены по проектировке имеют вариацию материала: здесь могут использоваться газобетонные блоки или кирпич. В этом отношении коттедж входит в категорию «кирпичные и газобетонные дома».

Планировка дома современна и комфортна. На первом этаже помимо гаража расположены гостевая зона, спальня, кухня и столовая. В прихожей разместилась вместительная гардеробная. Из прихожей идет свободный выход в распределительный холл дома. Налево из холла расположились туалет, прачечная, душевая и спальная комната. Прямо из холла широкий дверной проем ведет в кухню, соединенную со столовой в единое пространство. Из столовой есть дверь на широкую террасу, выходящую в сад. Прекрасное место, где в летние вечера можно собраться всей семьей за чаепитием. Из холла направо - проход в светлую и уютную гостиную с камином. Столовая и гостиная двусветны, визуально они разделены лестницей, ведущей на второй этаж. На втором этаже расположились три спальни, две ванные комнаты и просторный холл с видом на гостиную. Из холла второго этажа есть выход на балкон, являющийся украшением главного фасада. Чердак по проекту не эксплуатируемый. В данном проекте предусмотрено зеркальное изображение дома и его поэтажная планировка. Это намного облегчит работу по выбору места под строение коттеджа на вашем участке с учетом его освещения и удаленности от соседних строений.

Если, ознакомившись с проектом, вы решили, что такой коттедж вам не подходит по той или иной причине, не забудьте о том, что в каталоге нашего сайта всегда можно найти хороший дом. Проекты коттеджей здесь самые разные, сильно отличающиеся по планировке и дизайну. Также можно найти вариацию на просмотренный вами проект и, вполне возможно, все детали ее будут вас полностью устраивать.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Вадим из города далматово написал(а) 11.10.2016:

Вопрос по проекту 86A, Здравствуйте, скажите пожалуйста какая высота у данного проекта от уровня земли до конька верхнего и нижнего.

Здравствуйте, Вадим!

Высота от уровня земли до конька крыши спальни (20.4) - 8.770. От уровня земли до конька крыши над холлом 9.750.

Андрей из города Омск написал(а) 08.05.2013:

Добрый день! Проект понравился. Уточните пожалуйста, какова высота цоколя у дома. Возможно ли увеличить высоту цоколя на 0,5м и какие изменения в проекте при этом последуют. Насколько существенно это отразится на стоимости строительства. Возможно ли изменить форму окна в гостиной (вместо арочного на прямоугольное).

Андрей, здравствуйте.
Отметка земли - -0.6 м. Т.е пол 1-го этажа на 60 см. выше уровня земли - если речь идет об этом. Если Вас интеоесует высота цокольной части она облицованная камнем, она может варьироваться по Вашему желанию. Если менять вертикальную привязку дома, поднимать первый этаж, например, до 0.75, 0.9 или 1.05 м - естественно это вызывает определенное удорожание, т.к увеличится строительный объем здания. Если речь идет об увеличении высоты кирпичного цоколя и соответствующей облицовке, при сохранении всех вертикальных привязок, это прринципиально не повлияет на стоимость строительства.

--

Александр из города Казань написал(а) 09.12.2012:

Добрый день! Скажите, для проекта "Тургенев" есть проектные документы для внутренних инженерных систем (ИС) отопление, водопровод, канализация, электрооборудование ?

Александр, здравствуйте. Да, этот проект разработан в полном объеме, в том числе готовы и Инженерные разделы. Стоимость стандартная- 5000 рубл, Цифры стоимости обновлены на странице проекта.
