127A 3D

"Первый класс" - современная классическая вилла

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
399.50374.36137.22
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)53000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - ленточный монолитный глубиной заложения 1м55см5000

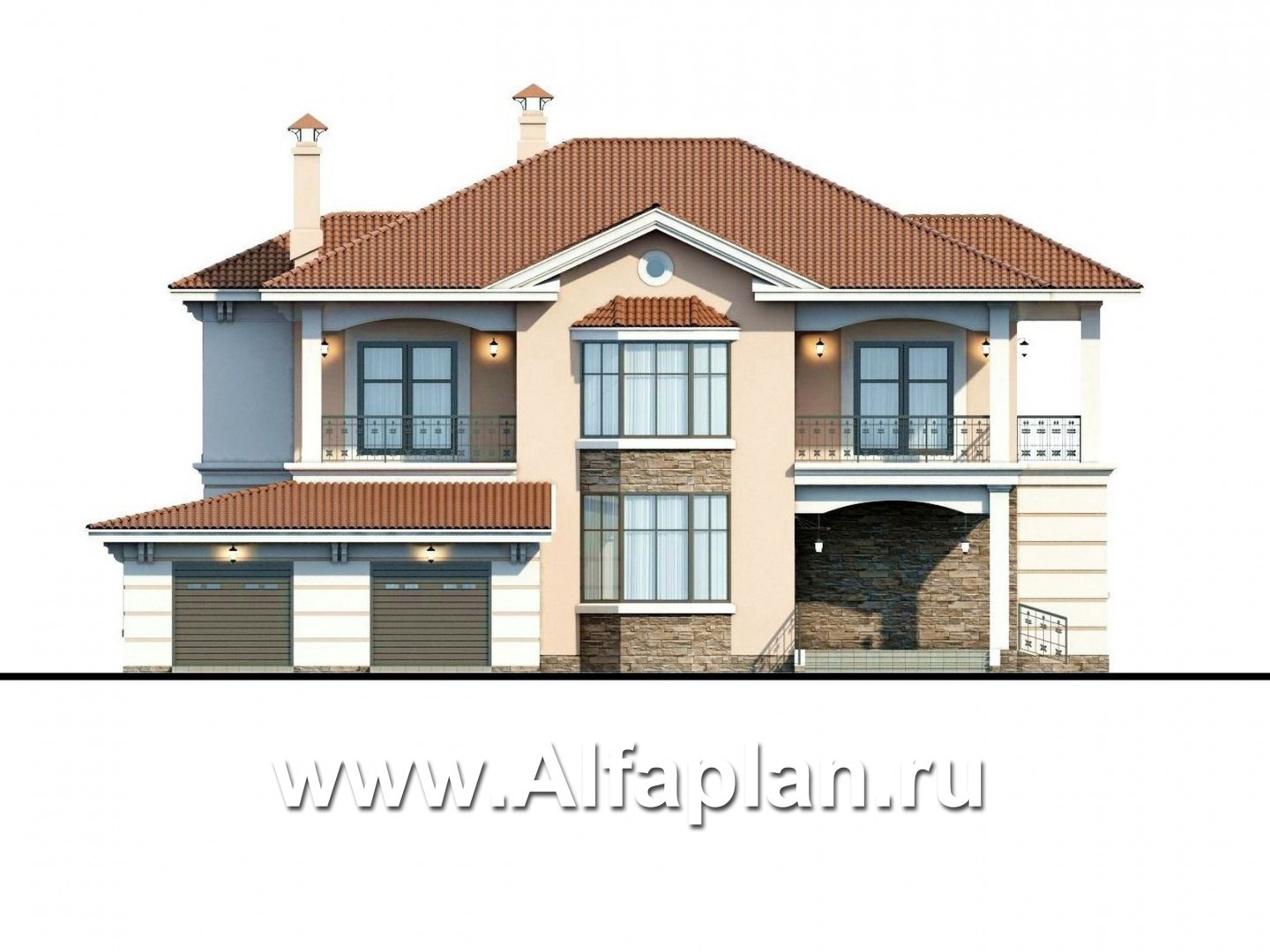

Вид спереди
Вид спереди

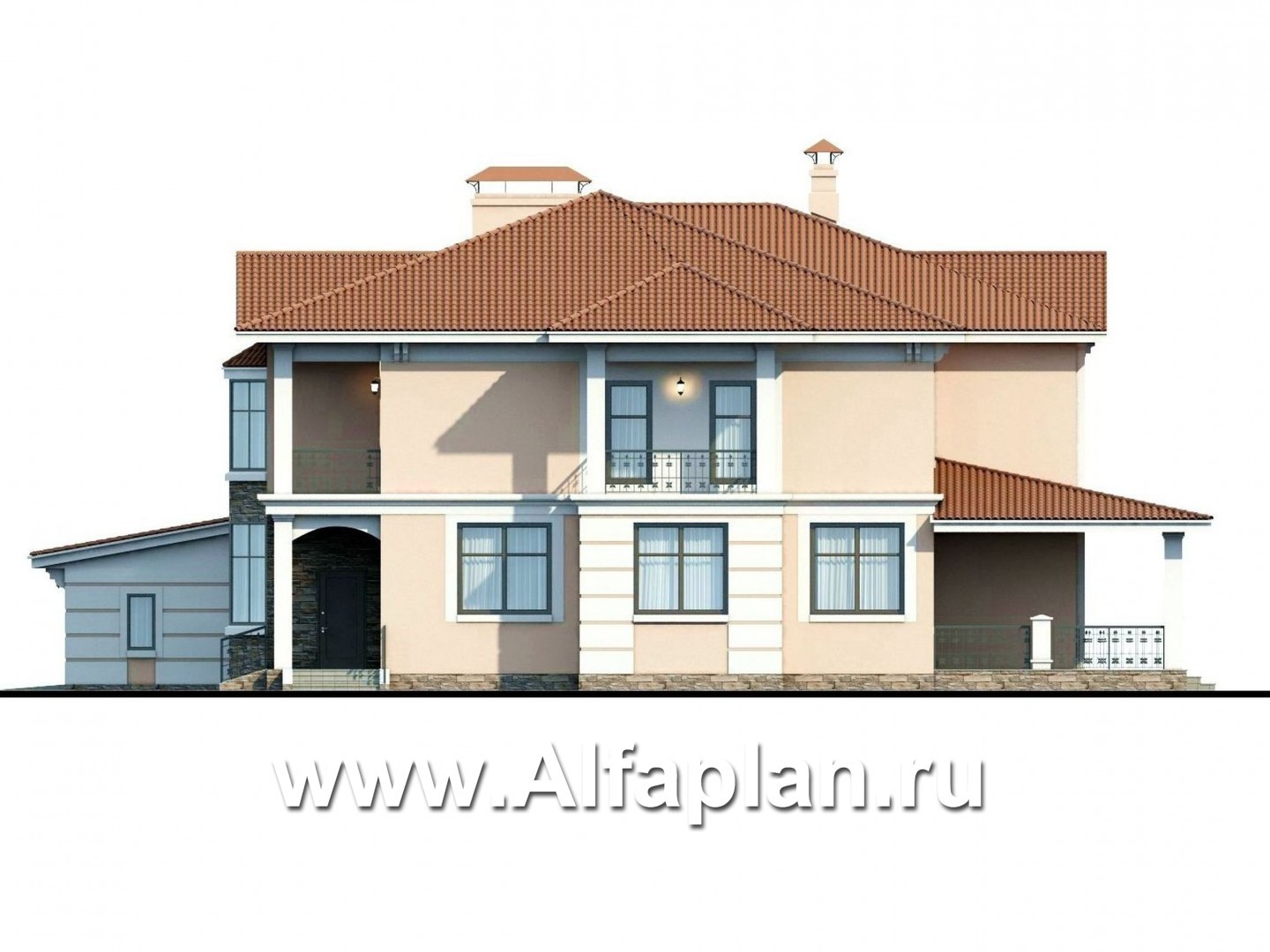

Вид справа
Вид справа

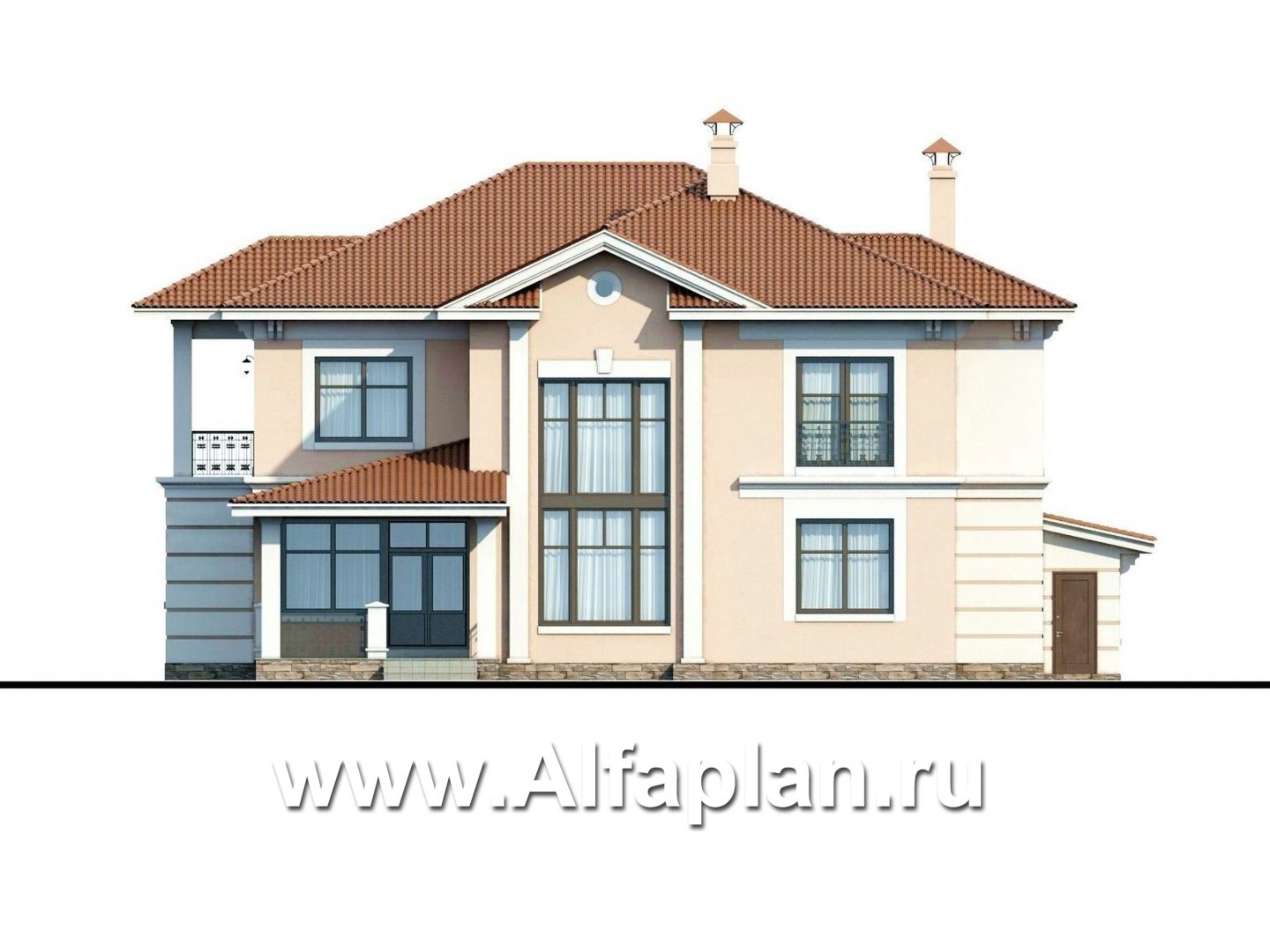

Вид сзади
Вид сзади

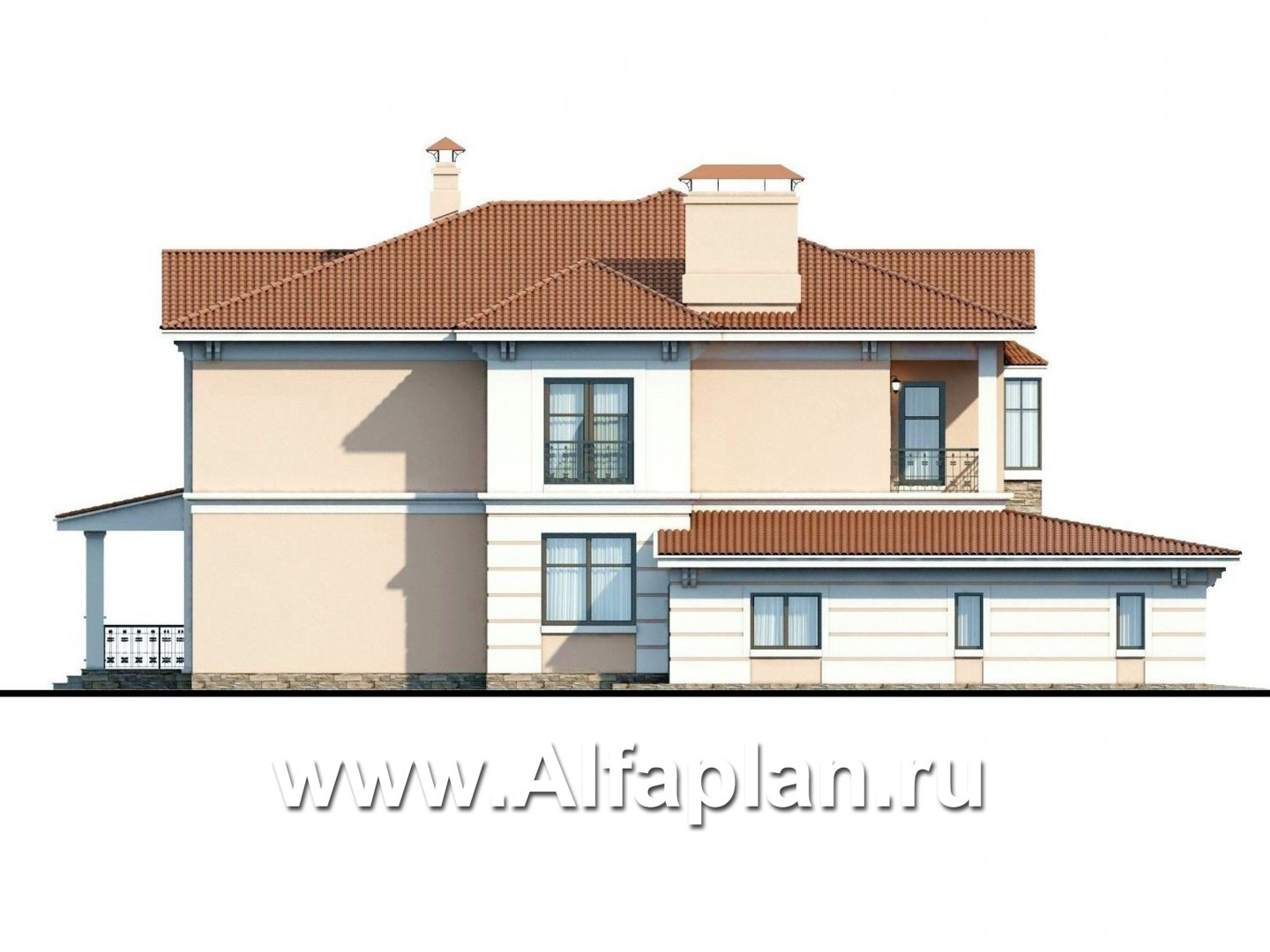

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

68.4 (толщиной 200 мм)  м3
Тип наружных стенкирпич или газобетон (альтернативно)

159.8/157.7  м3
Тип внутренних стенкирпич или газобетон (альтернативно)

50.5/49.8  м3
Тип перекрытиймонолитные ж/б

30.2  м3
Крышастропильная конструкция

Тип кровлинатуральная черепица

460.5  м2
Наружная отделкаштукатурка

417.9  м2
Наружная отделка цоколяоблицовочный камень - 22.2 м2

Высота домаот пола 1-го этажа

9.88  м
Высота 1-го этажаот пола до потолка

3.25  м
Высота 2-го этажаот пола до потолка

2.95  м
Высота мансардного скосанет

Расчетная электр. нагрузкас учетом электроплиты

22.9 кВА
Утеплительминеральная вата


Респектабельный коттедж с гаражом на два автомобиля – комфортное и престижное жилье для состоятельных заказчиков. Рассмотрим повнимательнее данный проект. В первую очередь обратим внимание на внешний облик дома. Главными украшениями коттеджа, несомненно, являются эркер и балконы второго этажа. Если участок позволяет вынести гараж за пределы дома, то центральный фасад будет выглядеть полностью симметричным.   В доме два полноценных по высоте этажа. Для отделки наружных стен применялась штукатурка с последующей покраской. Цвета выбраны  приятных постельных оттенков. В отношении материала, выбранного по проекту для строительства наружных стен – здесь предусматривается вполне стандартная, хорошая альтернатива. Возвести наружные стены можно как из газобетонных блоков, так и из кирпича. Следовательно, данный коттедж 127А можно причислить в «проекты кирпичных и газобетонных домов». Кровля крыши дома и гаража из битумной черепицы. Цоколь, части эркера и стены входа в дом облицованы натуральным камнем. Во всем царит надежность и продуманность. В проекте кроме поэтажной планировки предусмотрен объемный просмотр внутренних помещений - так называемая виртуальная прогулка. Воспользуйтесь ей.

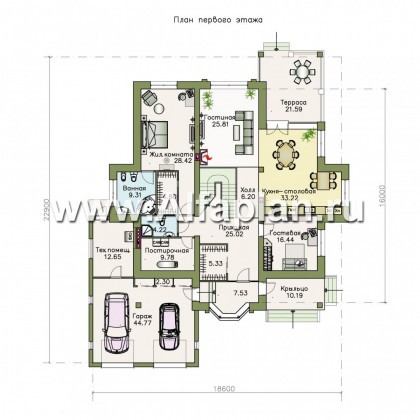

На первом этаже расположены гостевая зона, выполненная в свободной планировке и две жилые комнаты, что очень удобно для старших членов семьи. Удобно расположен гараж, в него можно попасть из тамбура. К заднему фасаду примыкает крытая терраса. Выход на нее из столовой. Кухня объединена со столовой, а в гостиную ведет широкий дверной проем. Все пространство гостевой зоны светлое и уютное. Одну из жилых комнат, находящуюся  при входе в дом, можно использовать как гостевую. Вторая жилая комната имеет отдельную ванную комнату и гардеробную. Кроме основного входа в дом существую  еще два дополнительных. Один из них идет через техническое помещение и гараж, другой - через крытую террасу. В техническом помещении находится котельная дома. Проектом запланирована отдельная комната под прачечную и место для глажки.  Из большого холла второго этажа открывается  красивый вид сверху на гостиную. Бильярдная расположилась во второй половине холла. Две спальни имеют выходы на балкон, один балкон для выхода из холла.

Если вас не устроил данный коттедж – по дизайну, планировке или еще по какому-то параметру, помните, что проекты домов в нашем каталоге имеются в большом разнообразии – заходите, и вы непременно сделаете нужный выбор!



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Андрей из города Алматы написал(а) 05.05.2014:

Не увидел в плане вытяжки для кухни и для ванных комнат, проясните пожалуйста. Второй вопрос насколько сложно будет увеличить гостинную за счет спальной комнаты и вместо второго света сделать холл на втором этаже? Спасибо заранее

Андрей, здравствуйте.
Благодарим за внимание к нашим проектам и обращение в нашу студию.
 Из  всех помещений, требующих вытяжку, она предусмотрена в проекте. Далеко не вся техничекая информация размещена на презентационных планах сайта.
От второго света можно отказаться без корректировки проекта, выполнив сплошное междуэтажное перекрытие.
Увеличить площадь гостиной за счет спальни 28.42 м2, к сожалению, не получится, эти помещения разделены несущей стеной. Можно соединить их проемом, например, арочным. Но полностью объединить в одно помещение не получится.
Рамис из города Кызылорда написал(а) 18.05.2012:

Добрый день! очень понравился проект коттеджа 127A 3D, как можно заказать и можно ли добавить цокольный этаж, подвал? заранее спасибо!

Рамис, здравствуйте.
Цокольный этаж мы можем выполнить в Паспорте проекта, за корректировку Рабочего проекта не возьмемся.
Стоимость и сроки по разработке Паспорта в разделе Сервис для Заказчиков на сайте.
