126A 3D

"Эсперанса" - загородный особняк с террасой и гаражом

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
302.90273.8115.06
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)48000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

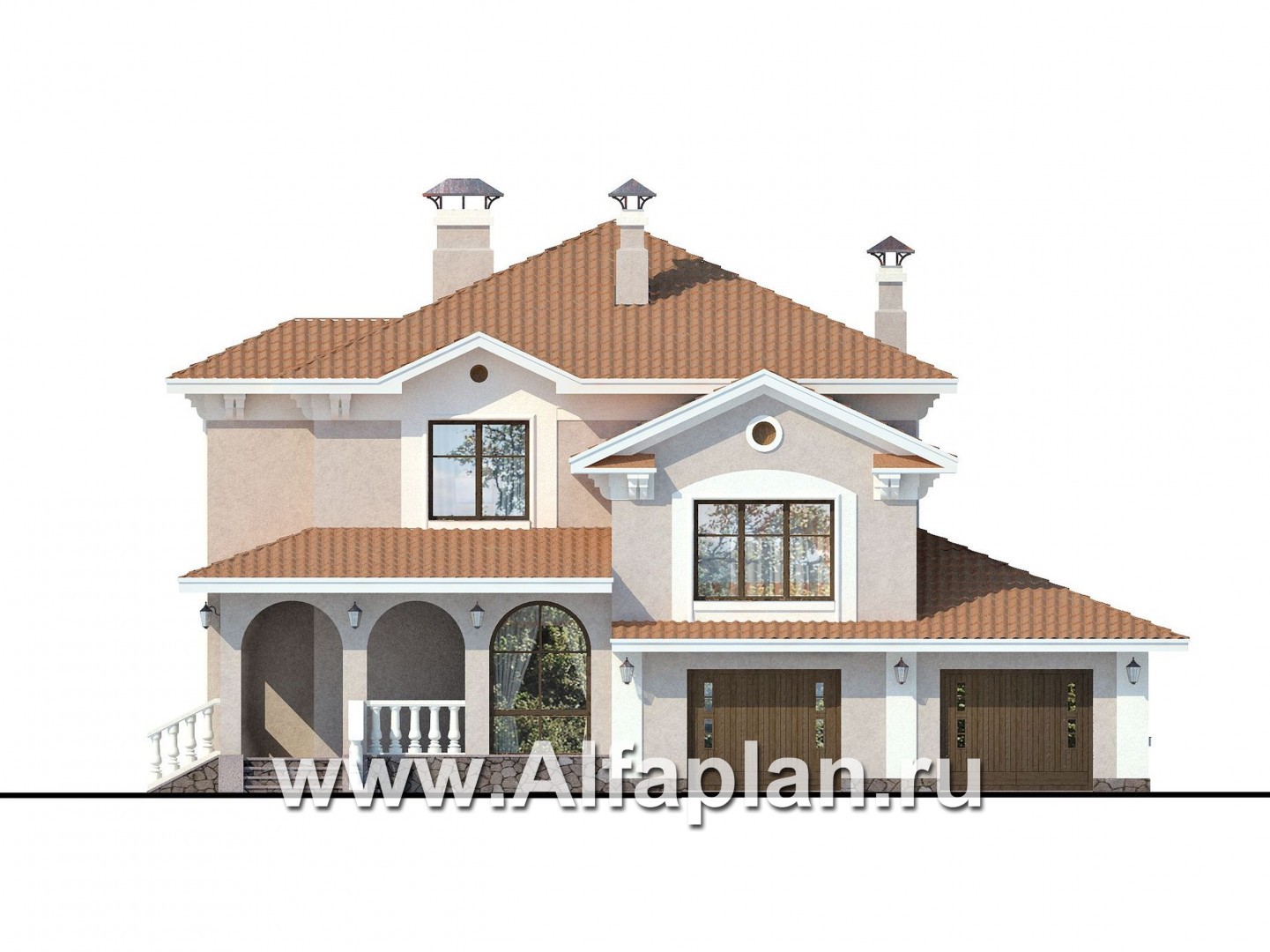

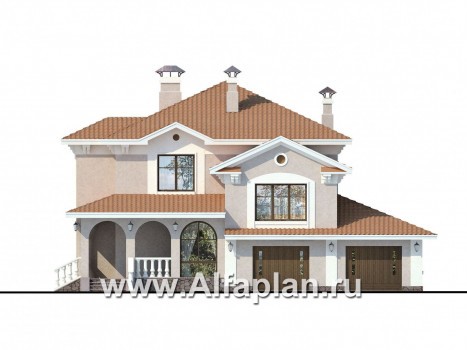

Вид спереди
Вид спереди

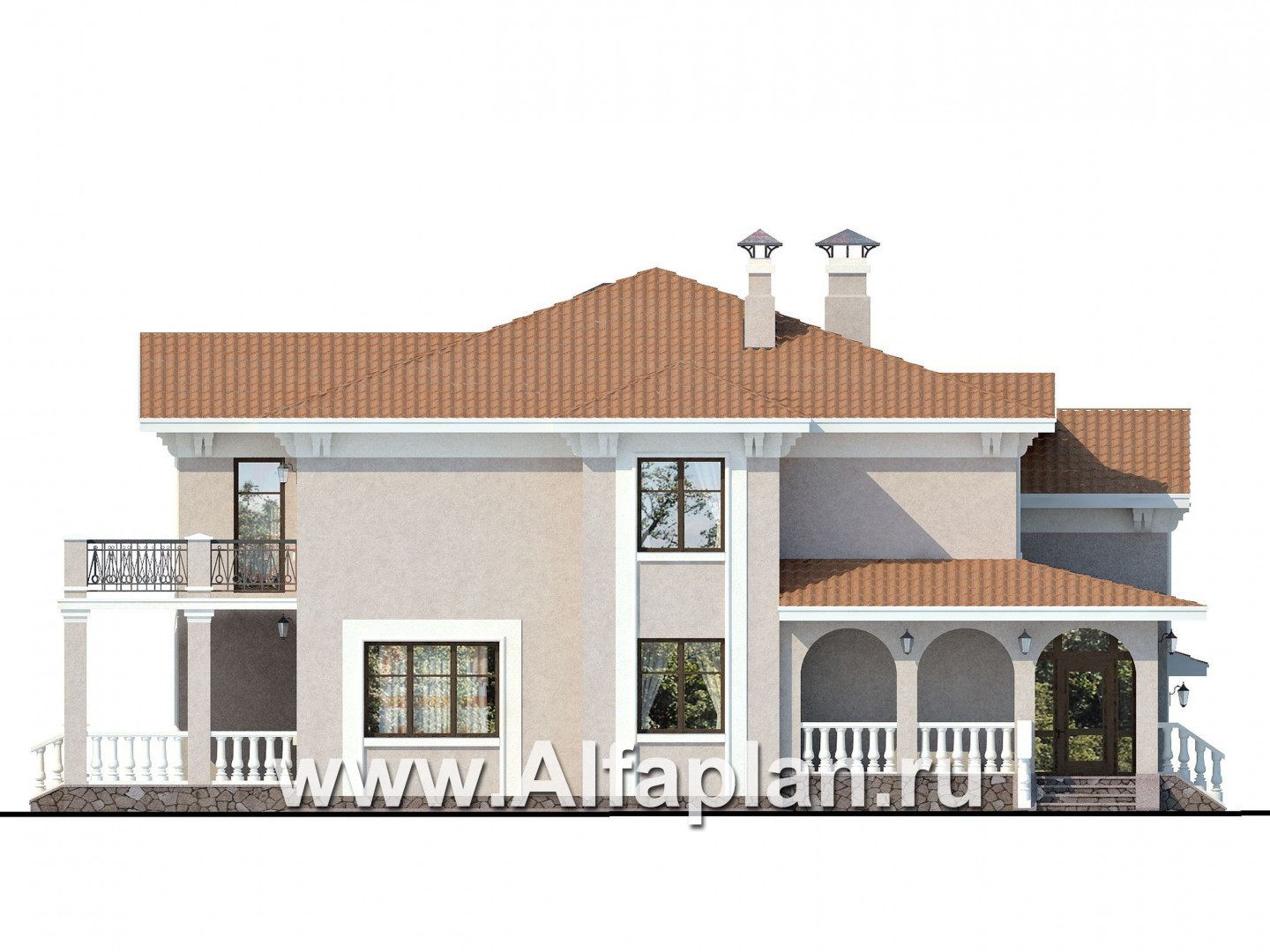

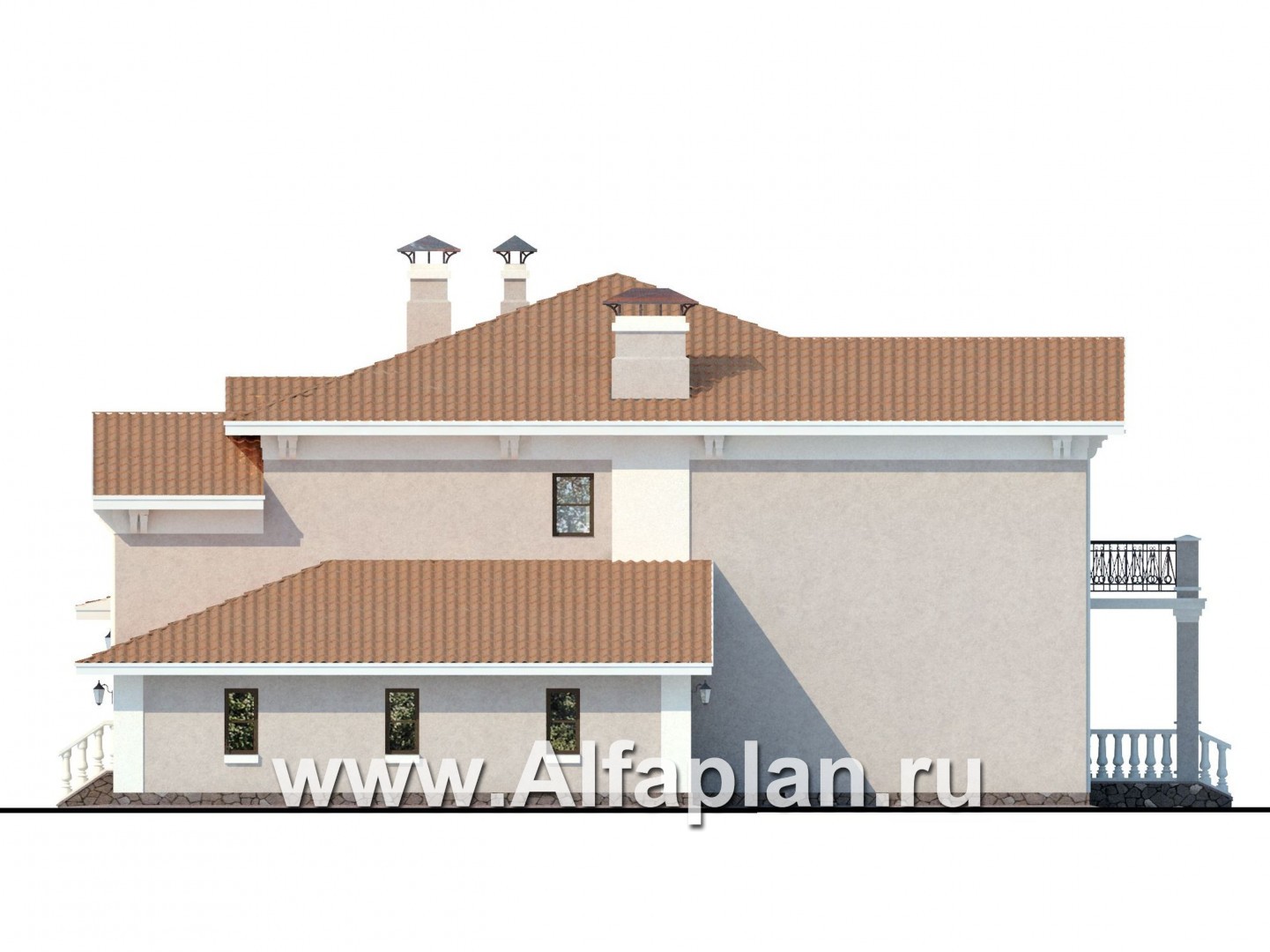

Вид справа
Вид справа

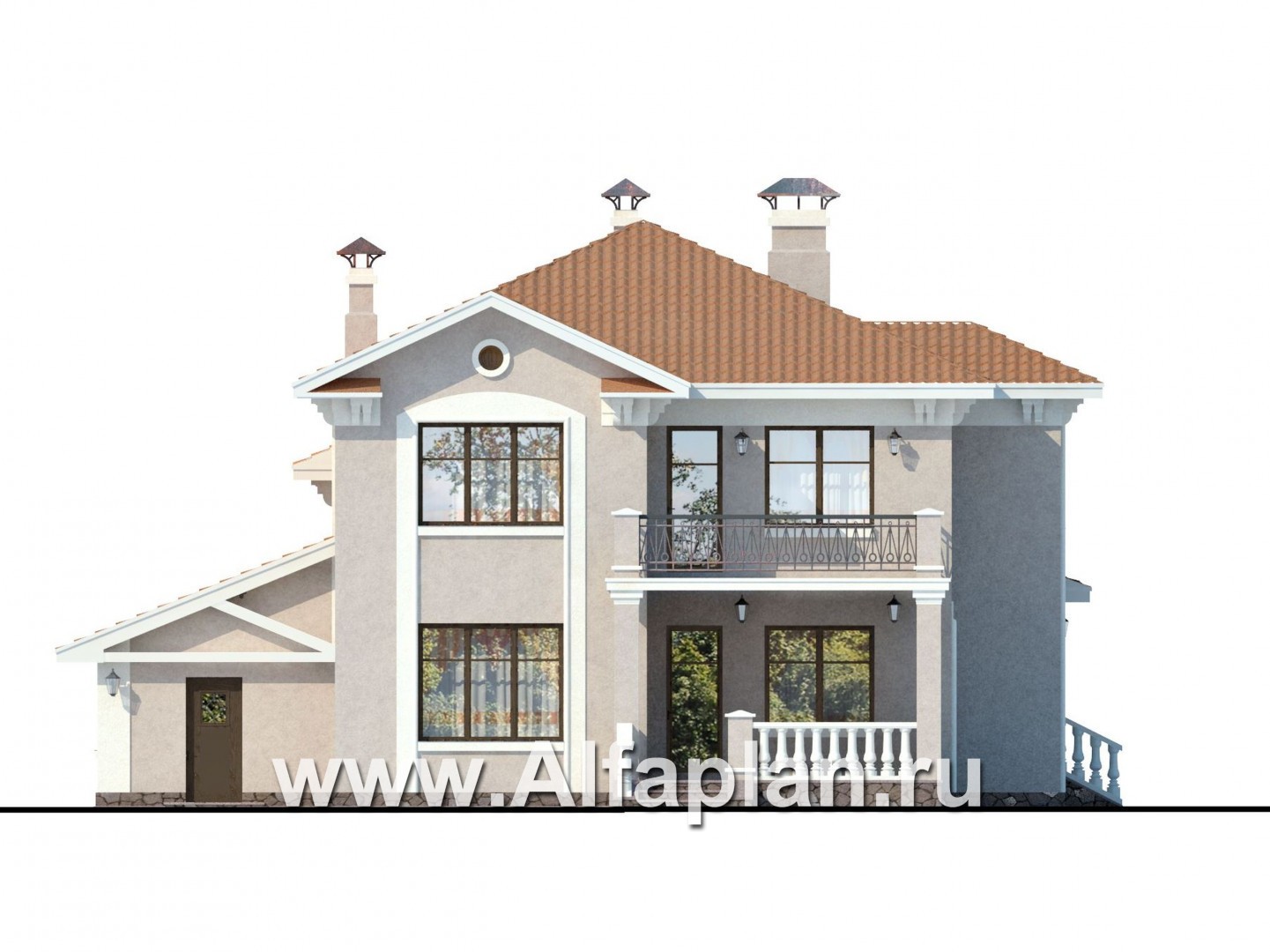

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Дополнительное изображение 5 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

67.3 ( толщина 250 мм)  м3
Тип наружных стенкирпич или газобетон ( альтернативно )

141.3/139.5  м3
Тип внутренних стенкирпич или газобетон ( альтернативно )

12.4/12.2  м3
Тип перекрытиймонолитные ж/б над 1-ым и 2-ым этажами

25.0 + 22.6  м3
Крышастропильная конструкция

Тип кровлинатуральная чепепица

316.1  м2
Наружная отделкадекоративная штукатурка

347.2  м2
Наружная отделка цоколяоблицовочный камень -22.5 м2

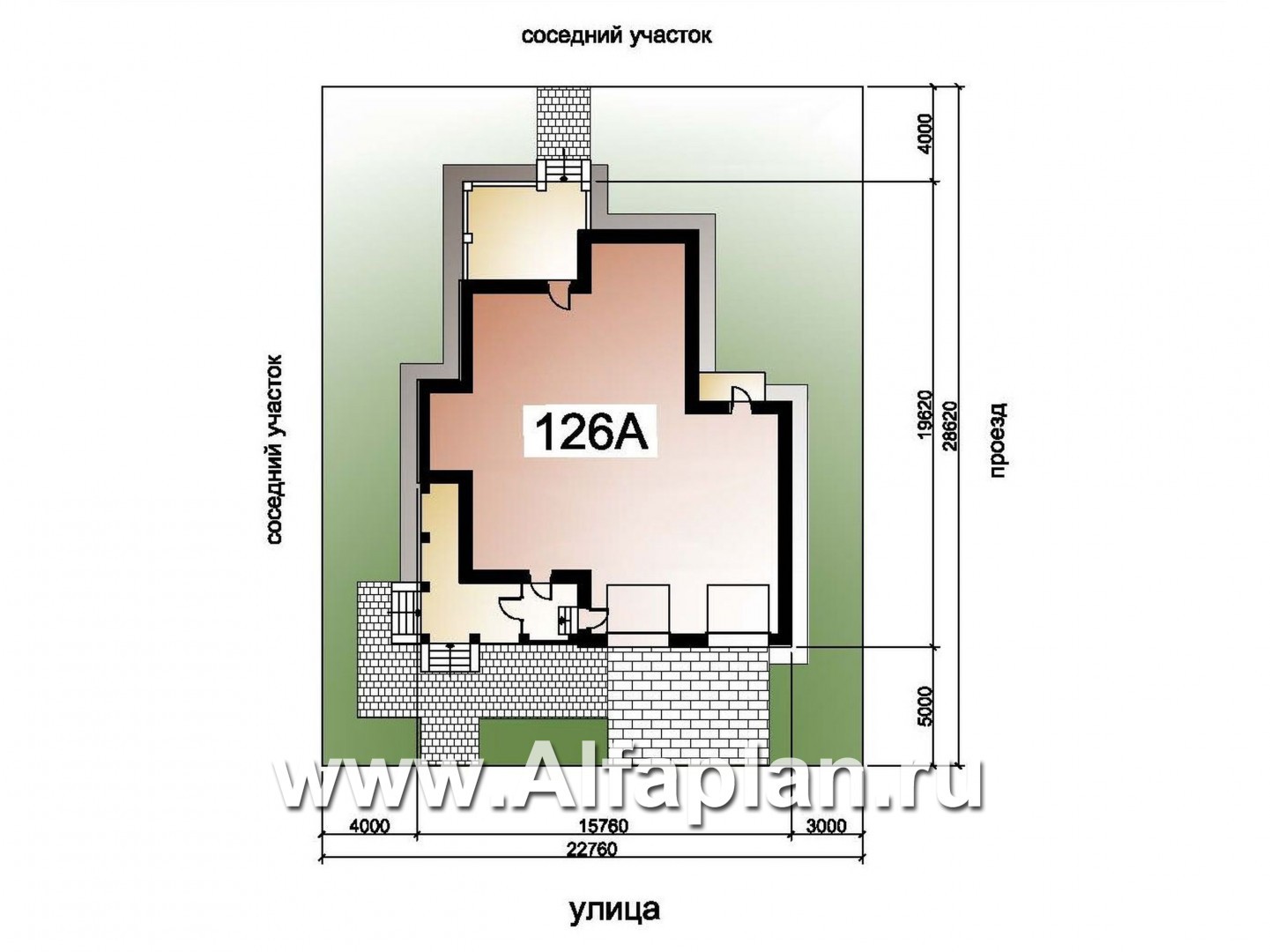

Габаритные размеры домабез террас и наружных лестниц

15.8 х 17.6  м
Высота домаот пола 1-го этажа

9.08  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.95  м
Высота мансардного скосанет

Мощность котлаквт

50.0
Расчетная электр. нагрузкакВА

18.9 (с учетом эл. плиты 8.5)
Утеплительминеральная вата

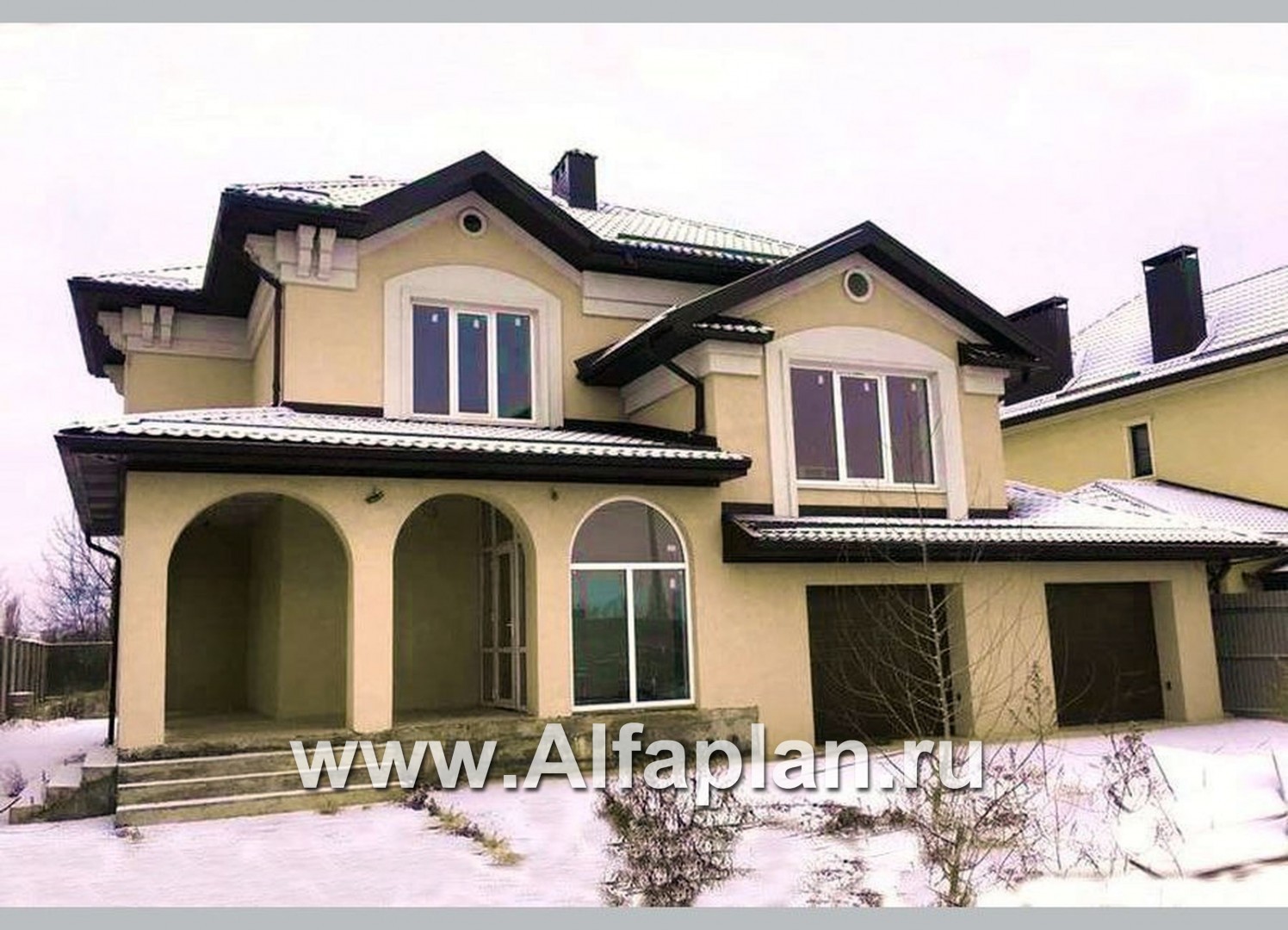

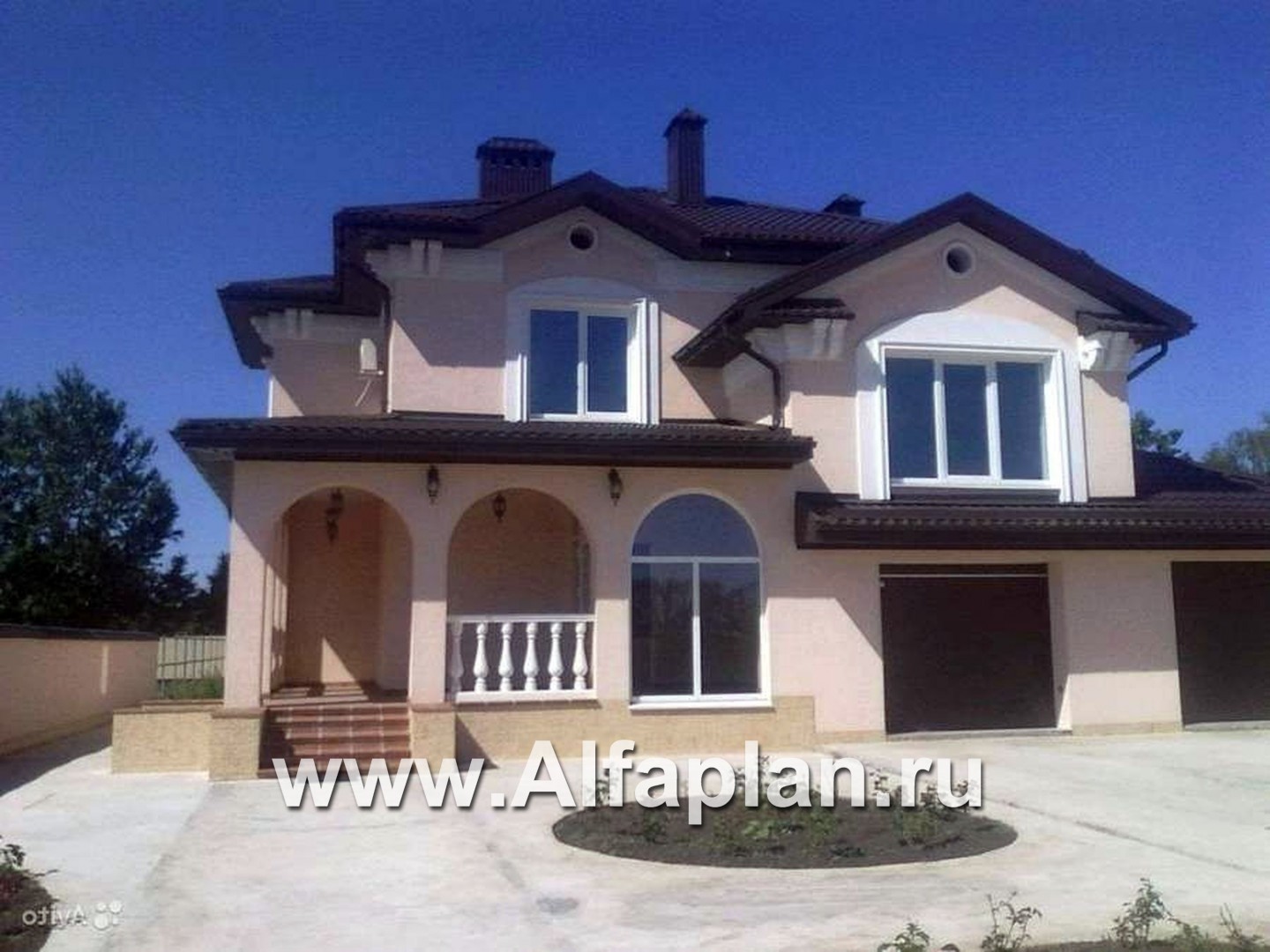

Данный проект  представляет современный двухэтажный дом с гаражом  – просторный и комфортабельный. В таком доме будет удобно и хозяевам, и их гостям. Главный вход в дом украшает арочная колоннада над угловым крыльцом, к которому ведут два марша ступенек с красивыми перильными ограждениями. Для наружной  отделки стен применена декоративная штукатурка, цоколь дома облицован натуральным камнем, крыша имеет черепичную кровлю. Весь отделочный материал здесь представлен в приятных светлых оттенках - дом просто сияет свежестью и чистотой, а вот что касается материала для строительства наружных стен, то здесь проектом предусмотрена хорошая и, вместе с тем, довольно стандартная альтернатива. По проекту на этом этапе строительства можно использовать как газобетонные блоки, так и кирпич, и, следовательно, коттедж 126В можно отнести к категории «кирпичные и газобетонные дома».

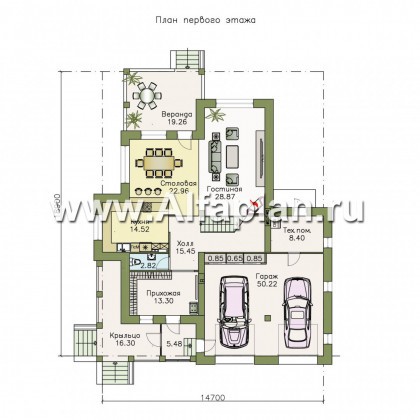

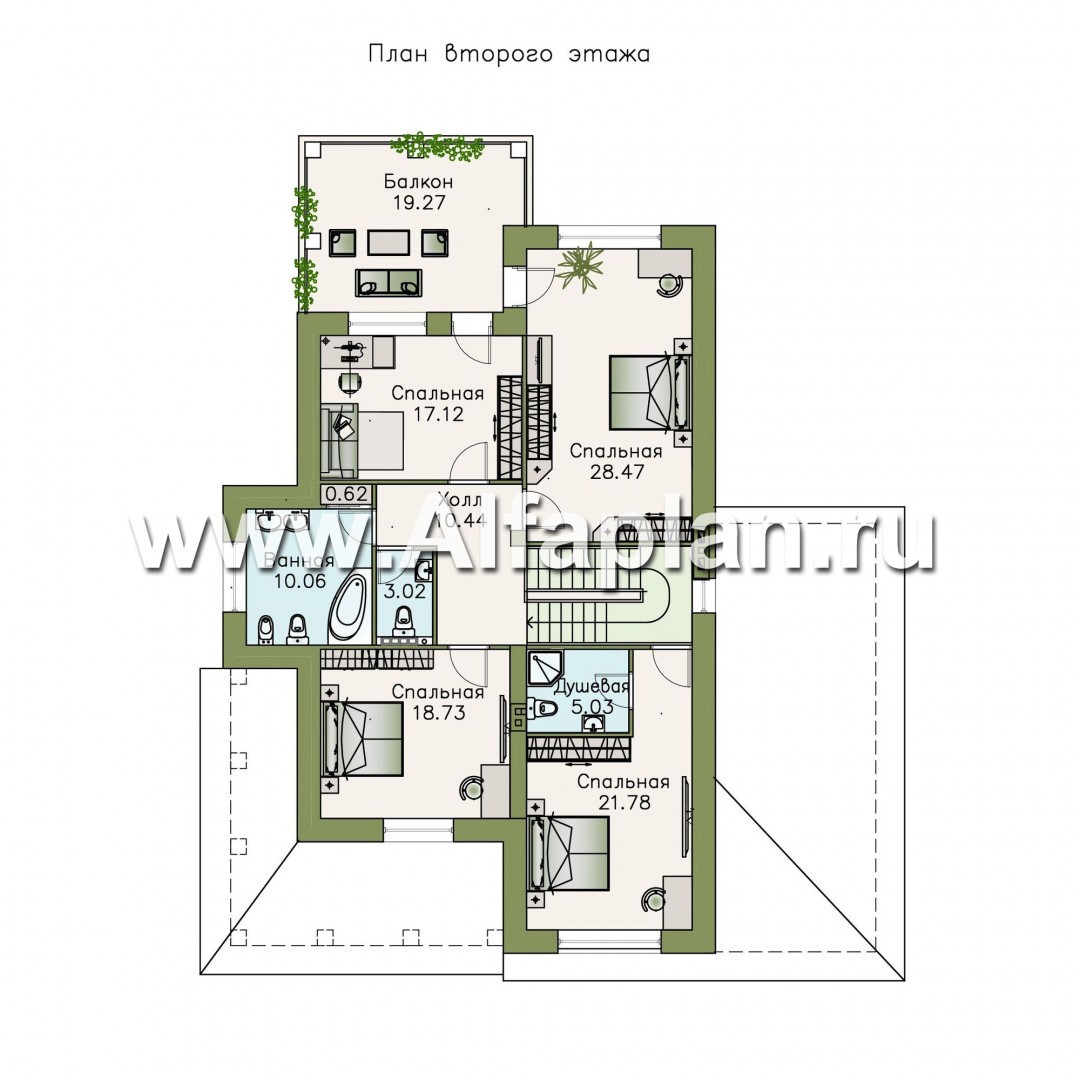

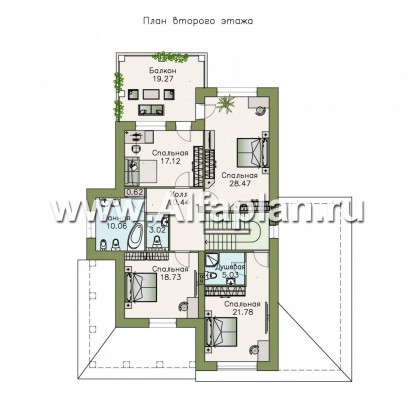

Вход в дом идет через тамбур. В гараж  можно пасть из тамбура, спустившись по ступенькам, либо из технического помещения, находящегося с задней части гаража. Техническое помещение выполняет функцию котельной дома. В прихожей имеется вместительная гардеробная. Рядом с гардеробной санузел, далее в холле размещена деревянная лестница на второй этаж. Лестница отделяет холл от гостевой зоны. Свободная планировка  гостевой, объединенной со столовой и кухней визуально еще более расширяет  пространство первого этажа. При желании его можно разделить перегородками на отдельные помещения. К заднему фасаду примыкает крытая терраса, выход на которую проходит из столовой. Вся гостевая зона имеет хорошее естественное освещение, дополнительный уют ей придает камин.  На втором этаже расположены три спальни. Одна из спален сблокирована с ванной комнатой. Вторая ванная комната, большей площади имеет вход из холла. Выход на просторный балкон, находящийся над террасой, из большей спальни, а так же из холла. Отличное место для отдыха. Чердак не эксплуатируемый, для его обслуживания есть лаз с выдвижной лестницей. Стоит напомнить, что в проекте учтено зеркальное изображение строения дома и его поэтажная планировка. Для удобства в рассмотрении внутренних помещений имеется объемный просмотр, так называемая  Виртуальная прогулка.

Если вы сочли что-то в этом доме не подходящим для вас – не теряйте времени и заходите в наш обширный каталог, где вы найдете проекты коттеджей разного плана.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Вадим из города Далматово написал(а) 04.09.2016:

Вопрос по проекту 126A Здравствуйте, подскажите возможно ли не большие корректировки в данном проекте в частности из спальни 28,47 кв. м. сделать второй свет, в гараже добавить постирачную и уменьшить высоту дома до 7,5 м . за счет стропильной системы?

Вадим, добрый день.
Благодарим за внимание к нашим проектам.
Отказаться от части перекрытия и сделать вместо спальни проем второго света можно.
Но, в данном случае получится не очень красивое решение. Второй свет получается эффектным, когда есть галерея или балкон второго света, например как в 126В http://www.alfaplan.ru/catalog/item_1903/ Изменить высоту дома до 7.5 м. не получится, в этом случае  придется отказаться от второго этажа.
Иван из города Самара написал(а) 08.05.2013:

Добрый день! Возможно ли в этом проекте в качестве материала стен использовать "теплую керамику" - блок 51 + облицовочный кирпич? Стоимость изменения проекта?

Иван, здравствуйте.
Да, можно использовать теплую керамику при строительстве этого дома. Использование малоформатного поризованного блока 2NF изначально заложено в проект. При использовании крупноформатного блока придется задействовать угловые, доборные прочие элементы линейки модификаций. Рабочую документацию мы под этот материал не перерабатываем, да это и не требуется.

Роман из города Москва написал(а) 23.09.2012:

Возможно исполнение этого проекта с цокольным этажом?

Роман, здравствуйте.
У этого проекта есть готовый вариант Паспорта проекта с Цокольным этажом.
Планы, фасады, разрезы, пояснительная записка с учетом цокольного этажа. Дополнительно прикладываются типовые конструктивные узлы по цоколю ( сечения, схема армирования, спецификация).Планировка показана на сайте, стоимость такого готового Паспорта -3500 рубл.
Рабочий проект остается неизменным.
