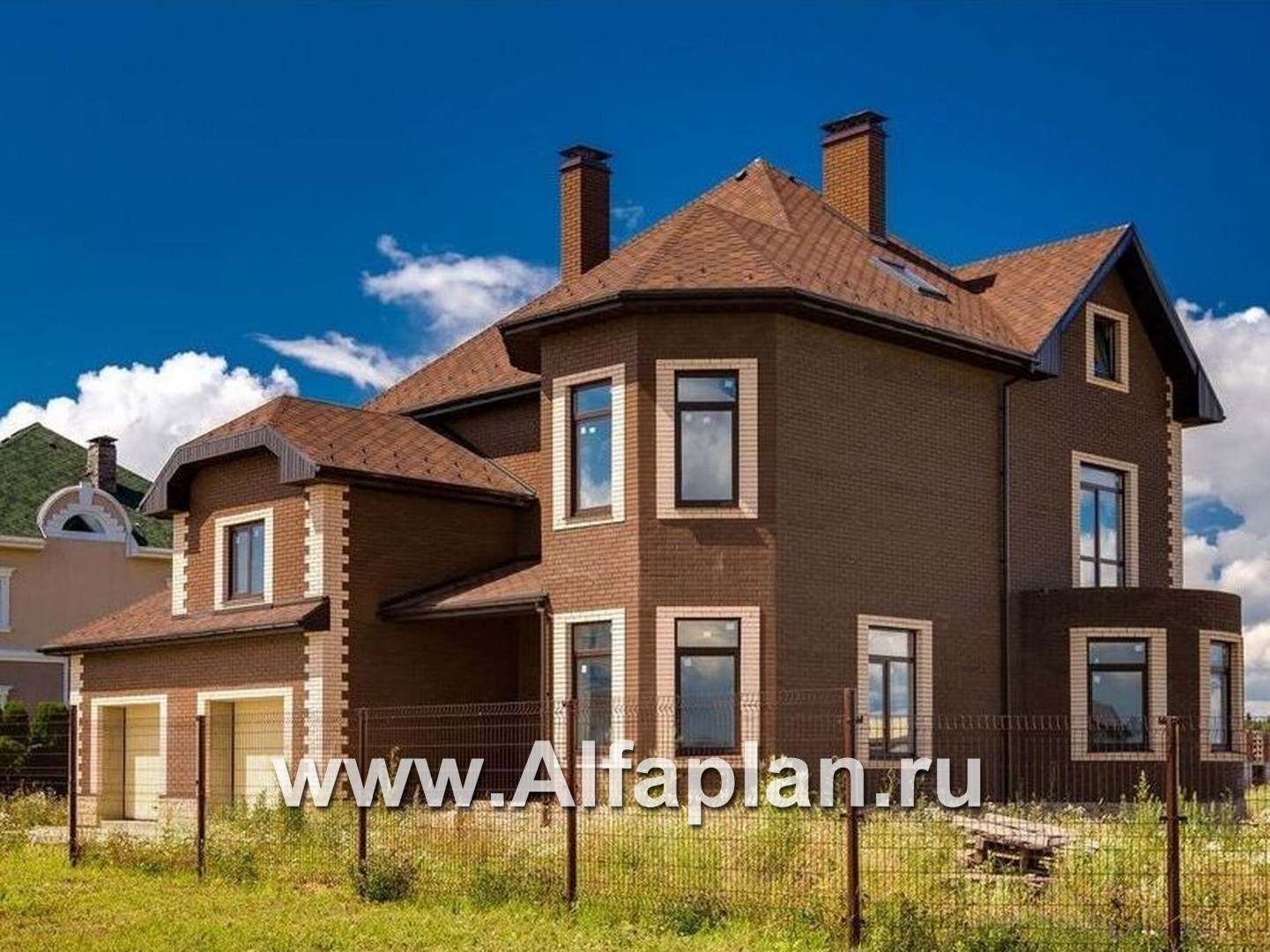

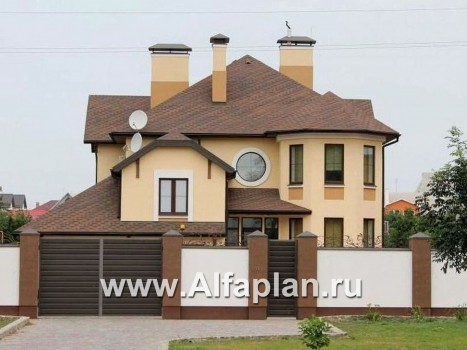

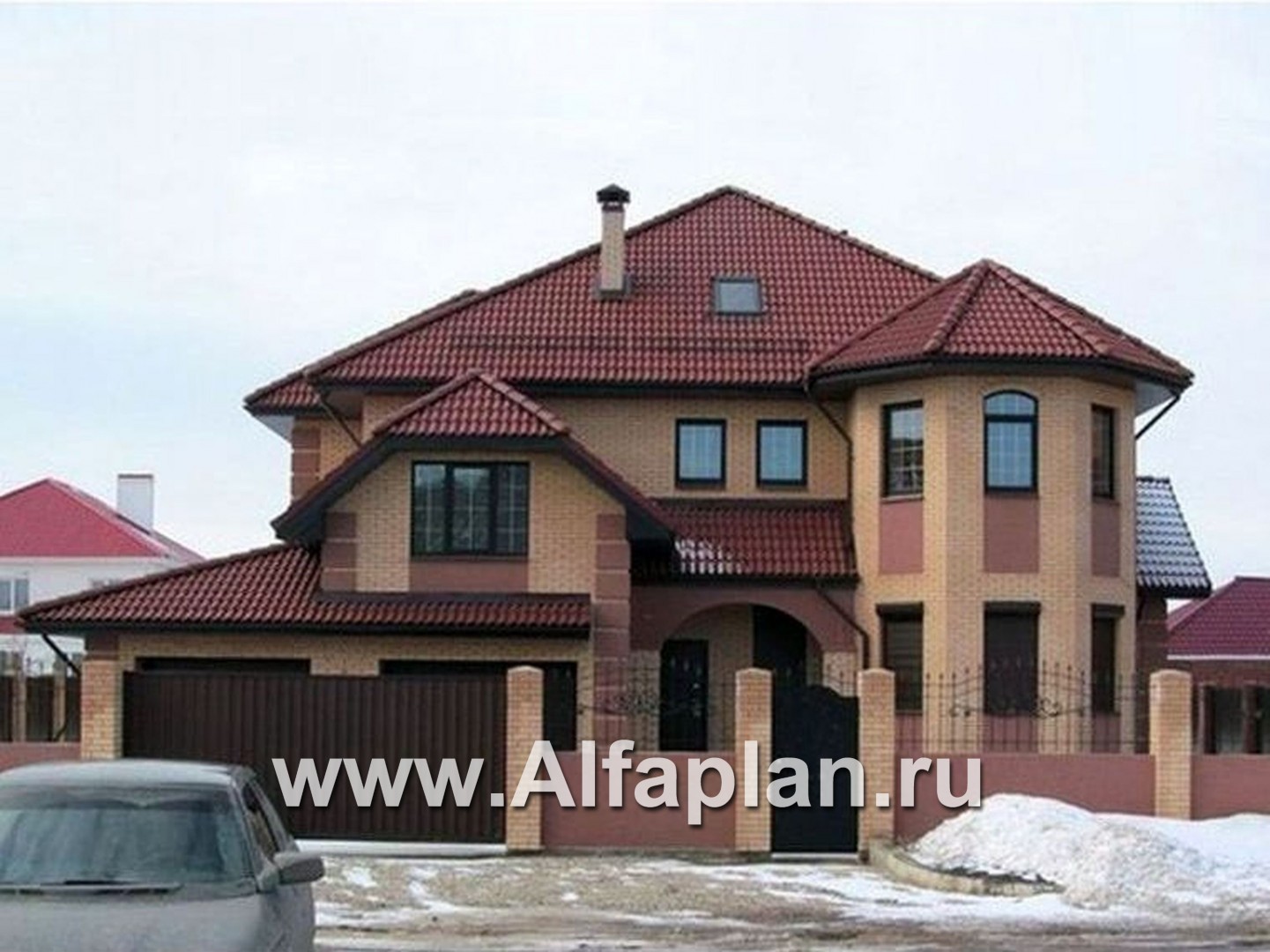

Приглашаем посмотреть: на сайте открыта коллекция проектов с фото реализаций "Один-в-Один"!

Вернуться
49B 3D

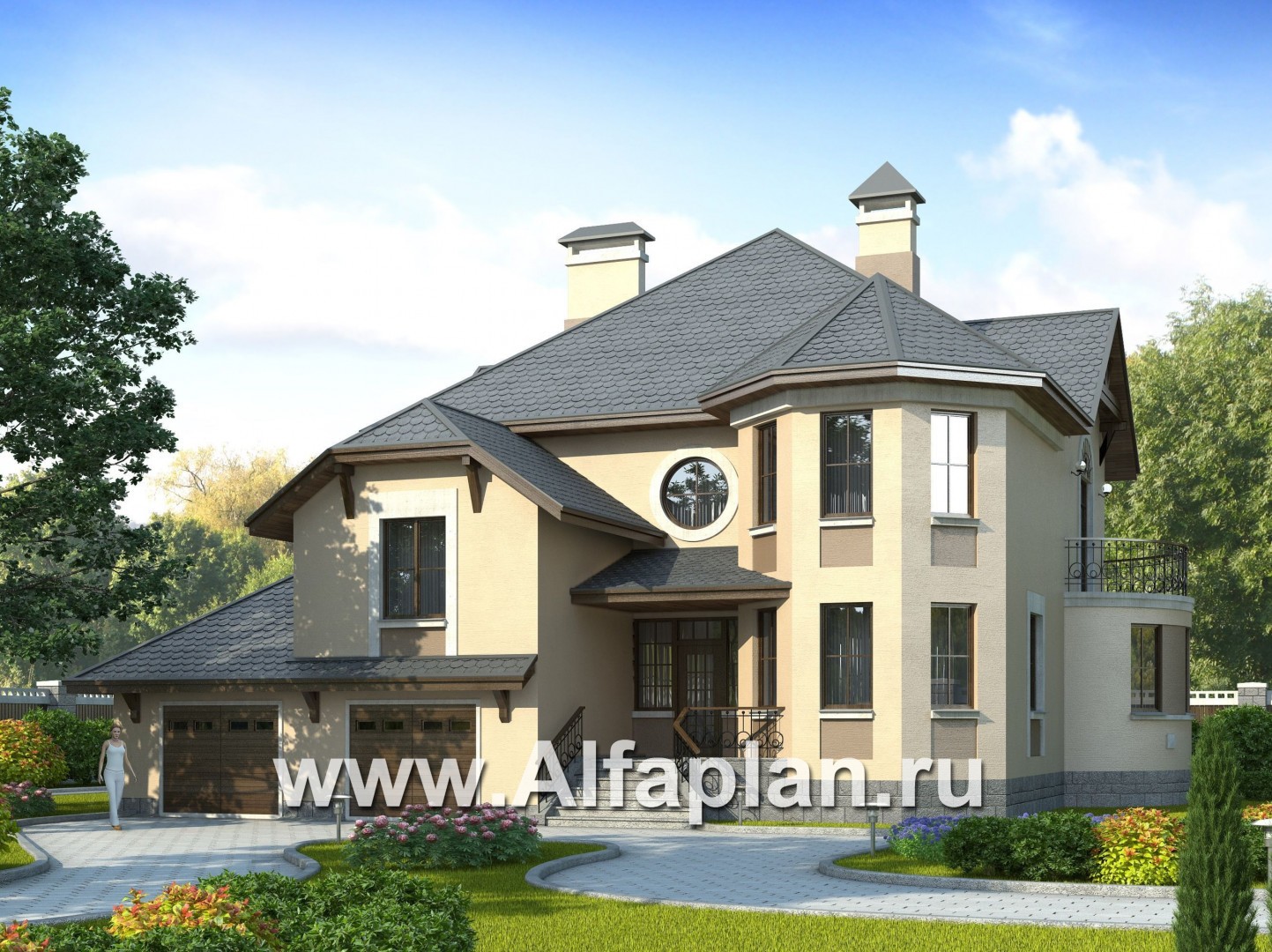

«Амбиент» - проект коттеджа с большим гаражом

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
311.80290.31137.2
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)50900

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - монолитная Ж/Б плита5000
Проект отопления ТЕПЛЫЕ ПОЛЫ + радиаторы (типовой вариант)5000

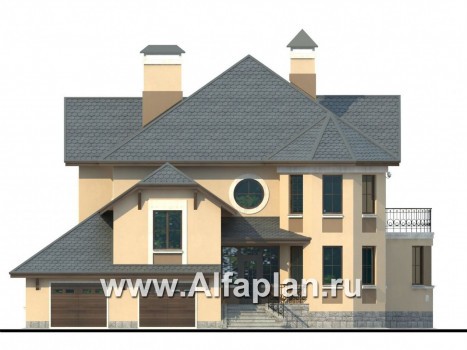

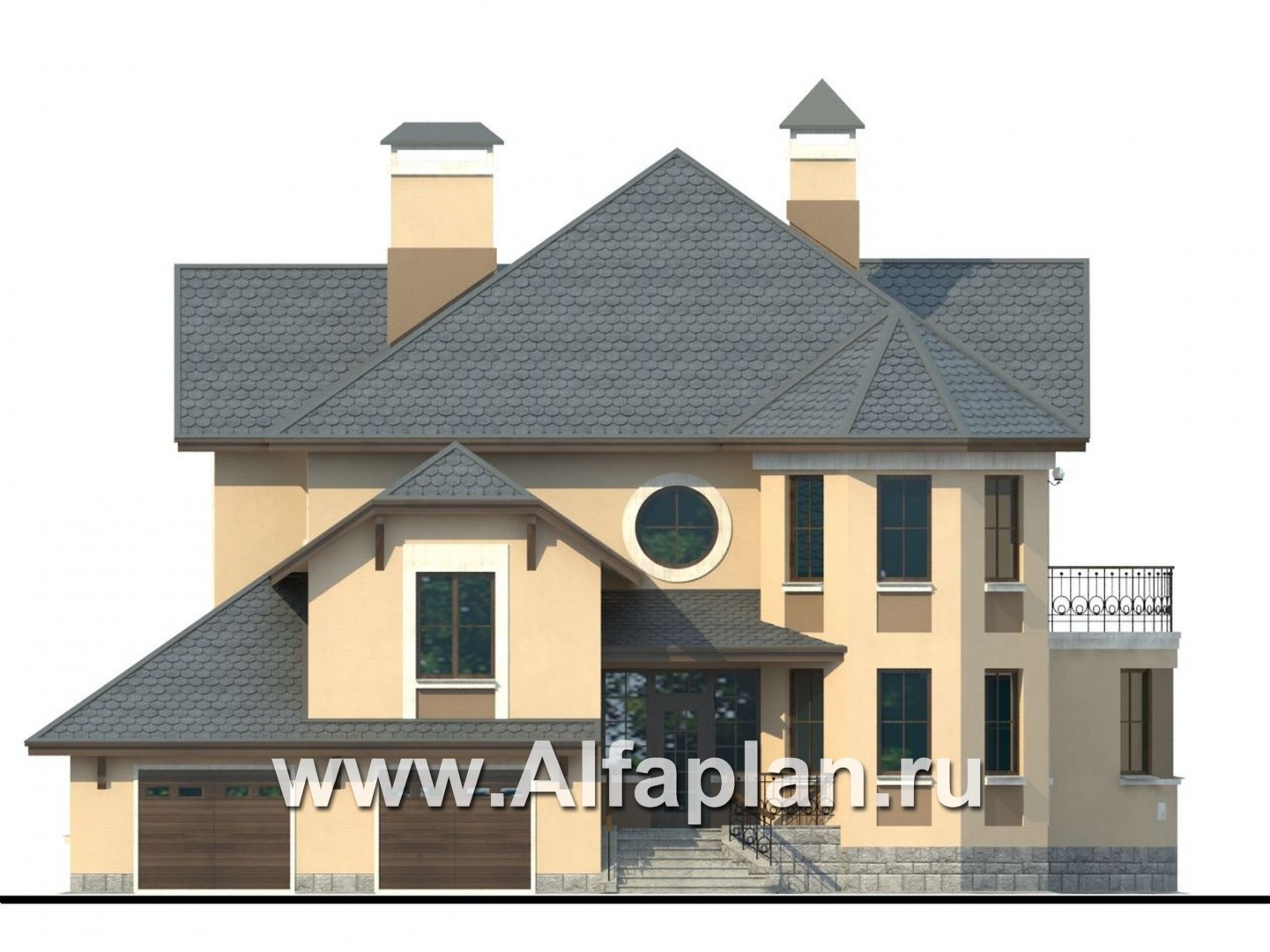

Вид спереди
Вид спереди

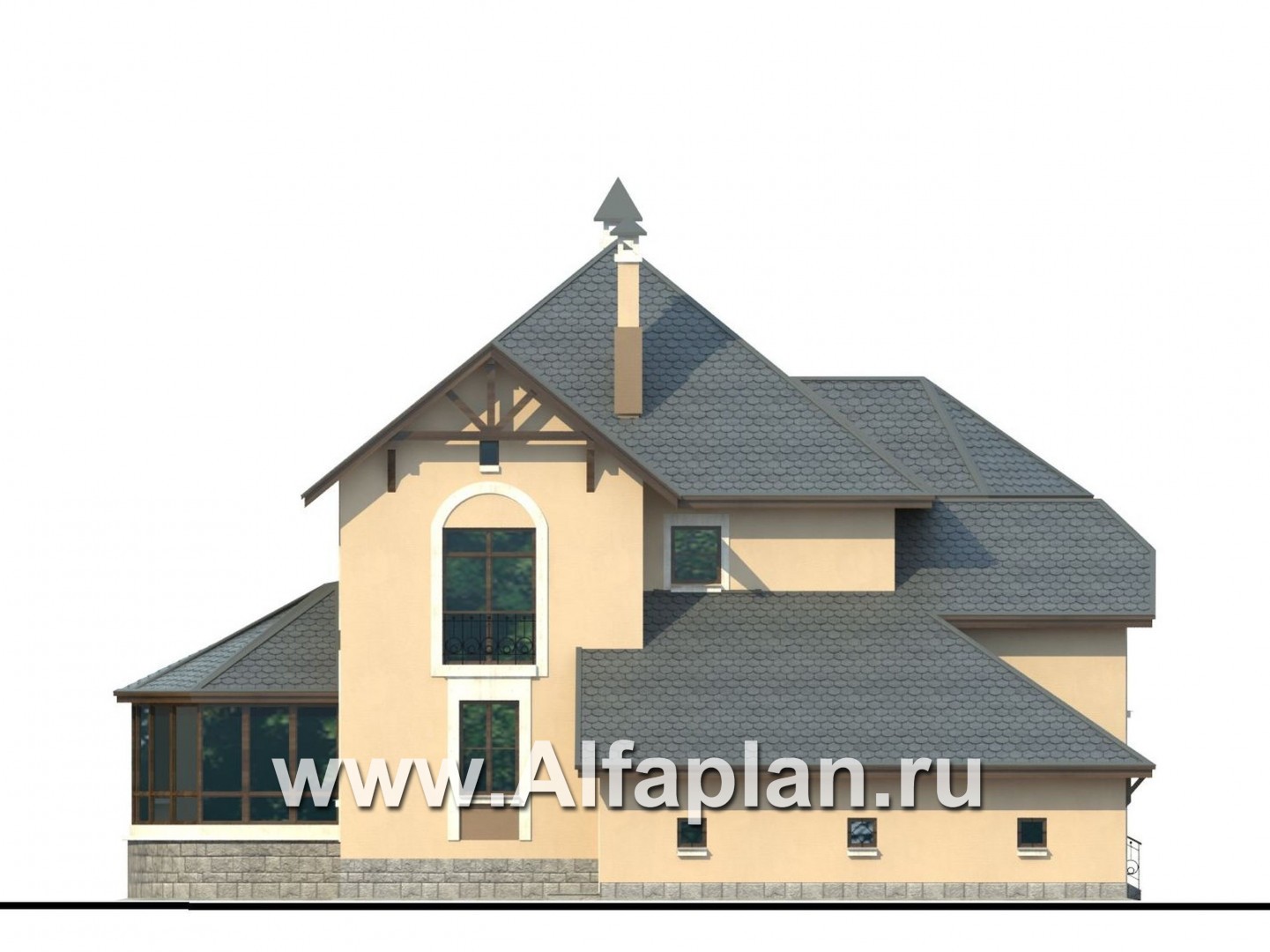

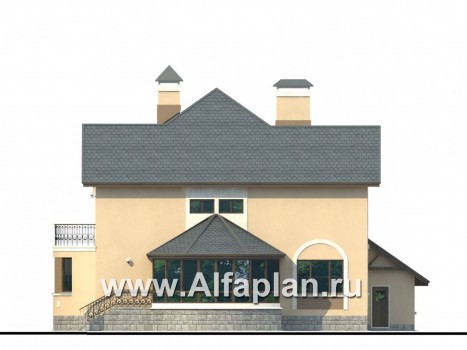

Вид справа
Вид справа

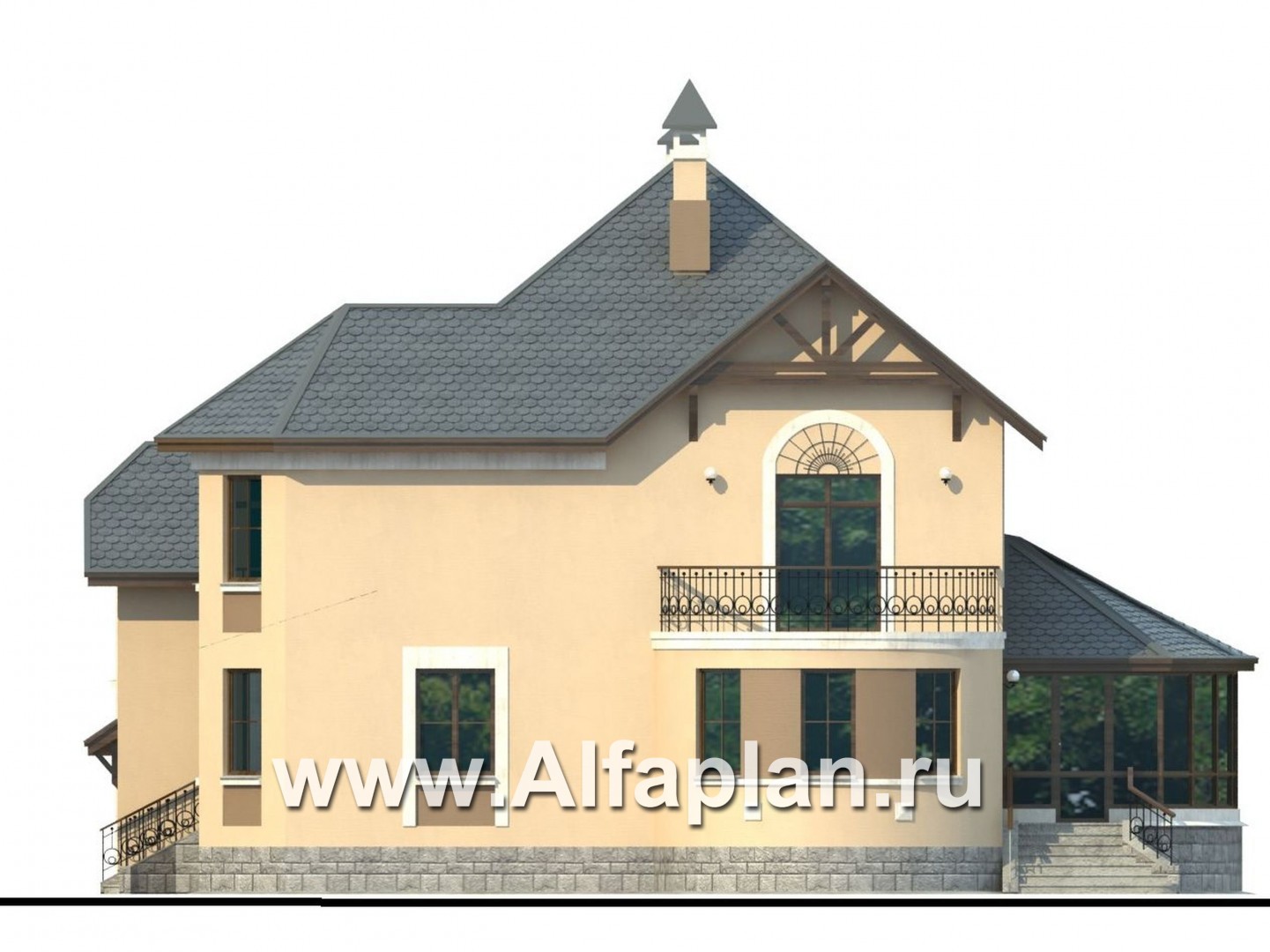

Вид сзади
Вид сзади
Вид слева
Вид слева

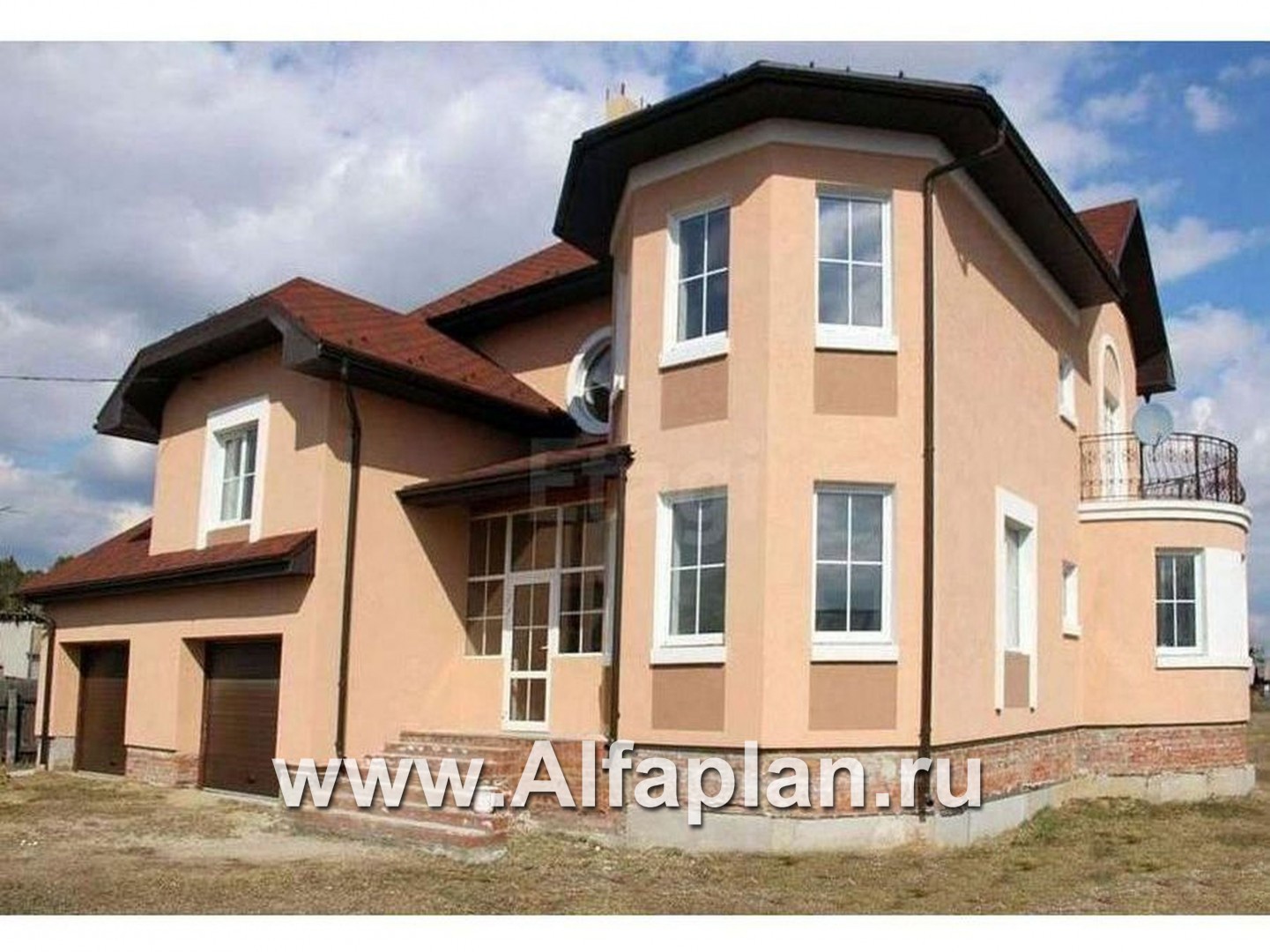

Дополнительные изображения к проекту:

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаменталенточные монолитные ж/б

127.5  м3
Тип наружных стенгазобетонные блоки (возможен кирпич)

151  м3
Тип внутренних стенкирпич, газобетон

13, 35  м3
Тип перекрытиймонолитные ж/б по металлическим балкам

Тип кровлибитумная черепица

315  м2
Наружная отделкадекоративная штукатурка

377  м2
Наружная отделка цоколяискусственный камень, штукатурка

Габаритные размеры домакоробка дома без террасы и лестниц

17. 8 х 14.0  м
Высота домаот пола 1-го этажа

11.09  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.96  м
Высота мансардного скосанет

Мощность котлас бойлером горячей воды

40 квт
Расчетная электр. нагрузкас учетом электроплиты

Утеплительминеральная вата

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Алексей из города Москва написал(а) 19.05.2016:

Подскажите , хочу данный дом облицовывать кирпичей , площадь облицовки указанная в проекте 377м2 . вопрос из 377м2 нужно вычитать оконные и дверные проемы, или 377м2 это уже с вычетом всех проемов ?

Алексей, добрый день,

площадь облицовки указана с вычетом всех проемов. При необходимости мы можем предоставить Вам конструктивные узлы по облицовке кирпичом (для заказчиков проектов, выполненных в штукатурке, они предоствляются бесплатно).

евгений из города сургут написал(а) 23.04.2016:

Добрый день. Подскажите какие будут размеры дома если наружная отделка будет из лицевого кирпича. Просто сложно сориентироваться в характеристиках указаны одни размеры а на схеме другие

Евгений, добрый день,

Наружные стены в проекте многослойные, предусмотрены в пяти вариантах альтернативно (в зависимости от климатической зоны строительства Вы выбираете нужный вариант) общей толщиной 440-540мм: - из газобетона (2 варианта) + из пустотного кирпича (3 варианта). Наружная отделка: штукатурная система. Если Вы решите выбрать вариант облицовки кирпичом, то в таком случае при заказе проекта укажите, что Вам нужны соответствующие узлы (см. форму заказа). Они будут приложены Вам бесплатно. Переработка проекта не потребуется. Что касается размеров дома, то на демонстрационных планах сайта они указаны в осях (т.е. без учета толщины наружных стен). В таблице с характеристиками дома показаны габариты коробки дома с учетом толщины наружных стен (без террасы и лестницы). На генплане (см. пункт Доп.изображения на странице с проектом) показаны габариты с учетом всех выступающих частей дома (так, как это требуется для его посадки на участке).

Иван из города Челябинск написал(а) 06.06.2013:

Добрый день! Скажите возможен ли в данном проекте заменить наружную отделку на облицовочный кирпич?

Иван, здравствуйте.
Да, возможно. В этом проекте разработан ленточный фундамент под проектную толщину стены, в случае увеличения толщины стены за счет слоя лицевого кирпича потребуется с делать вывод фундамента - увеличение ширины верхней части с дополнительным армированием. Строители могут самостоятельно выполнить это дополнение.
