89A 3D

"Ленский" - романтический дом для большой семьи

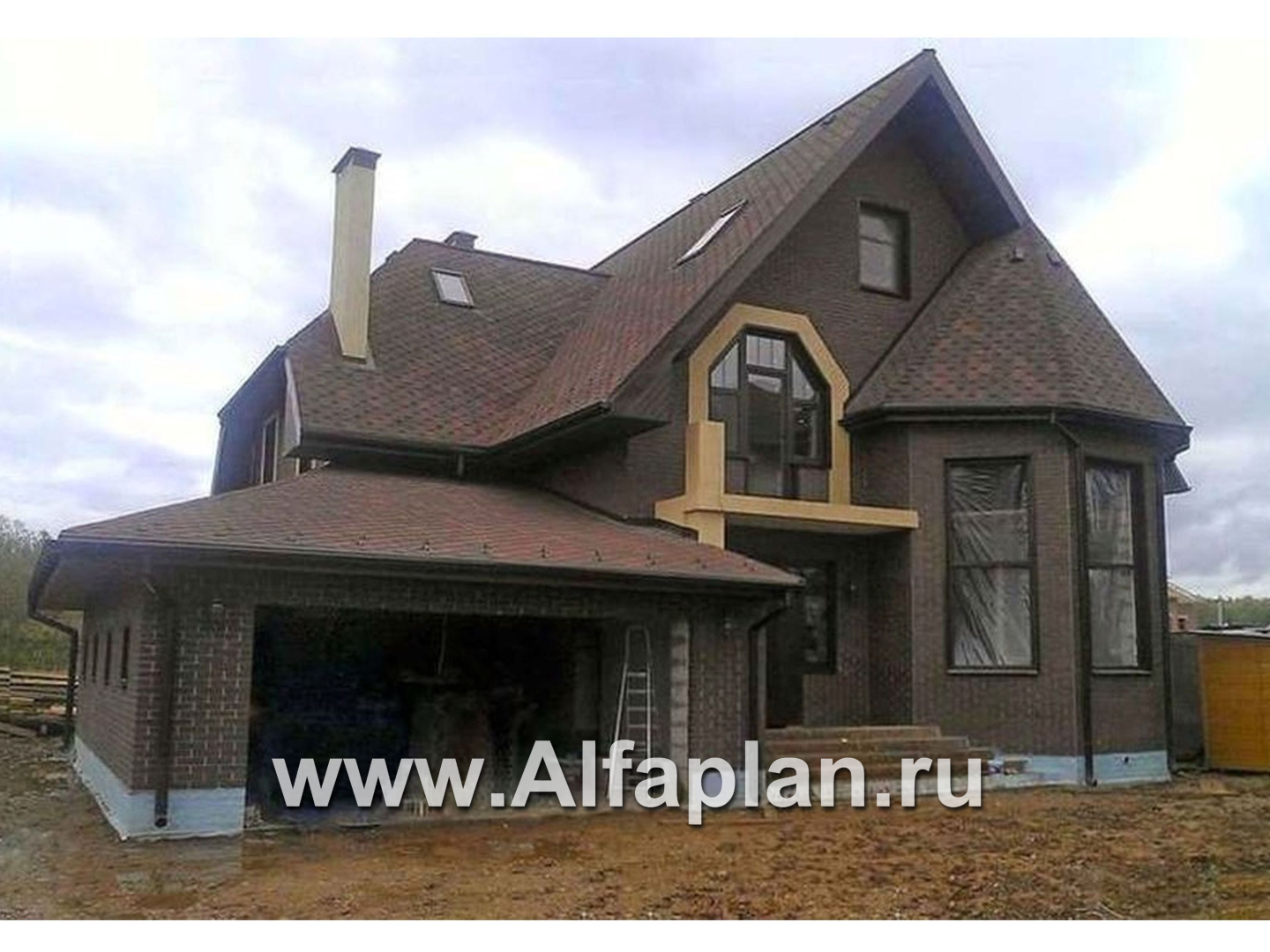

Дополнительные изображенияФотогалерея Фотогалерея 2Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
255.80240.8296.61
Общая площадь, включая мансардный этаж, м2Общая (отапливаемая) площадь мансардного этажа, м2
298.1642.33
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)45000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант перекрытия над 1 эт. - по ДЕРЕВЯННЫМ балкам5000
Вариант перекрытия над 1 эт. - из монолитного Ж/Б5000

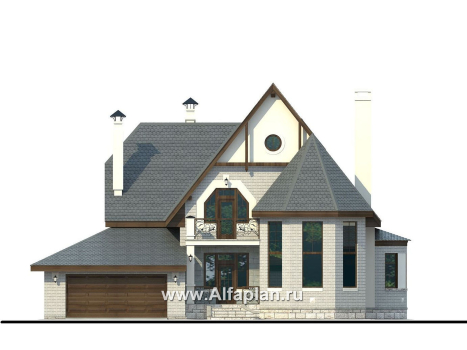

Вид спереди
Вид спереди

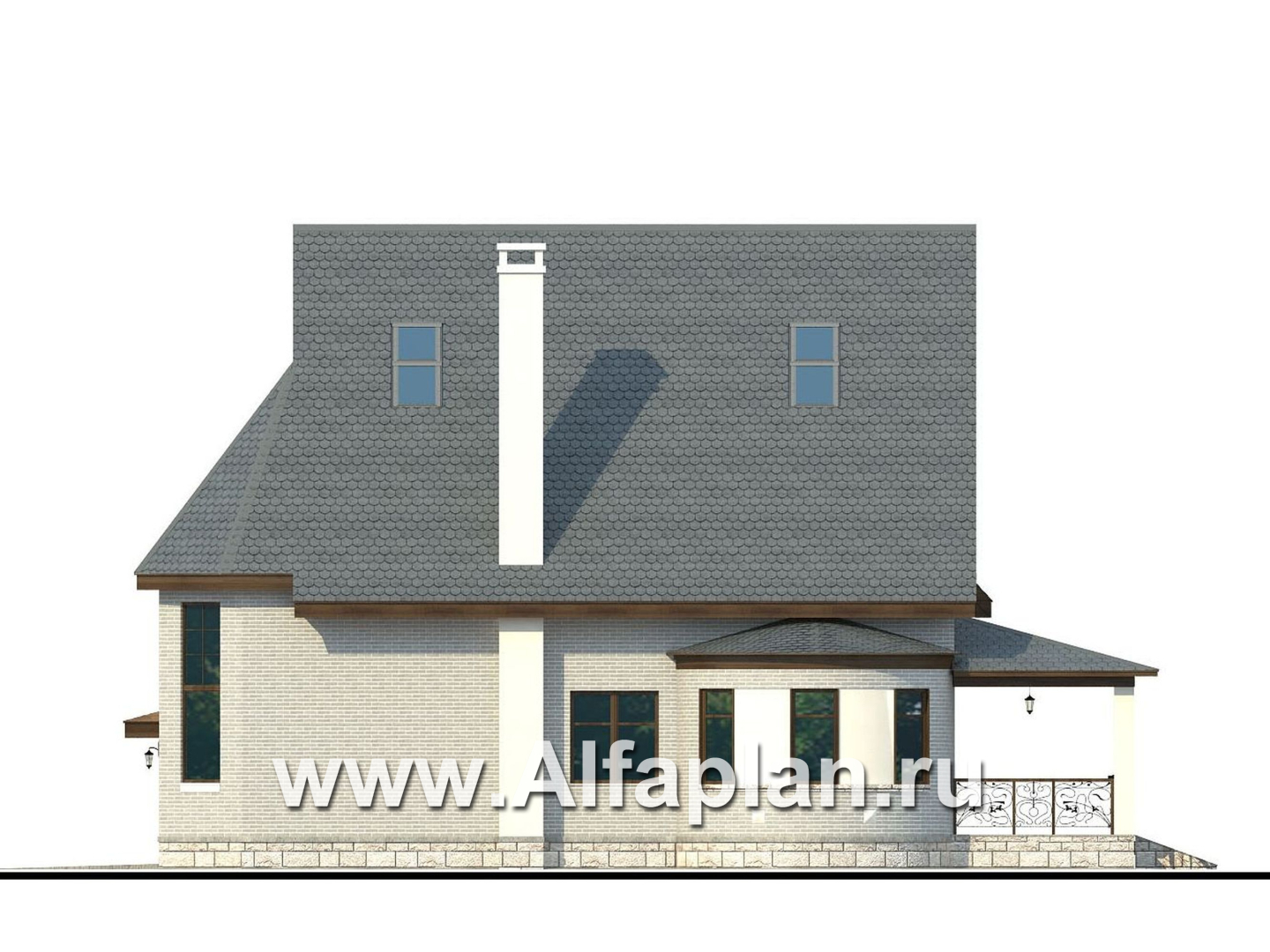

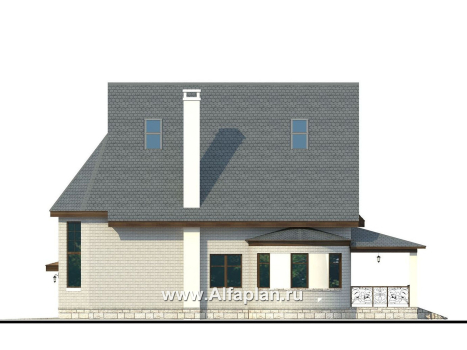

Вид справа
Вид справа

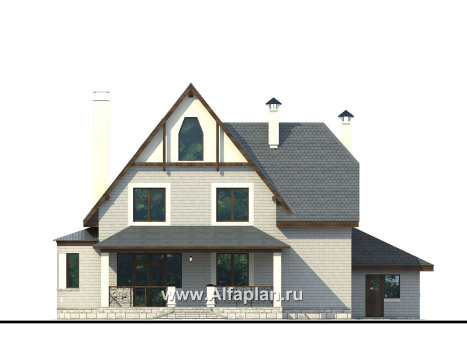

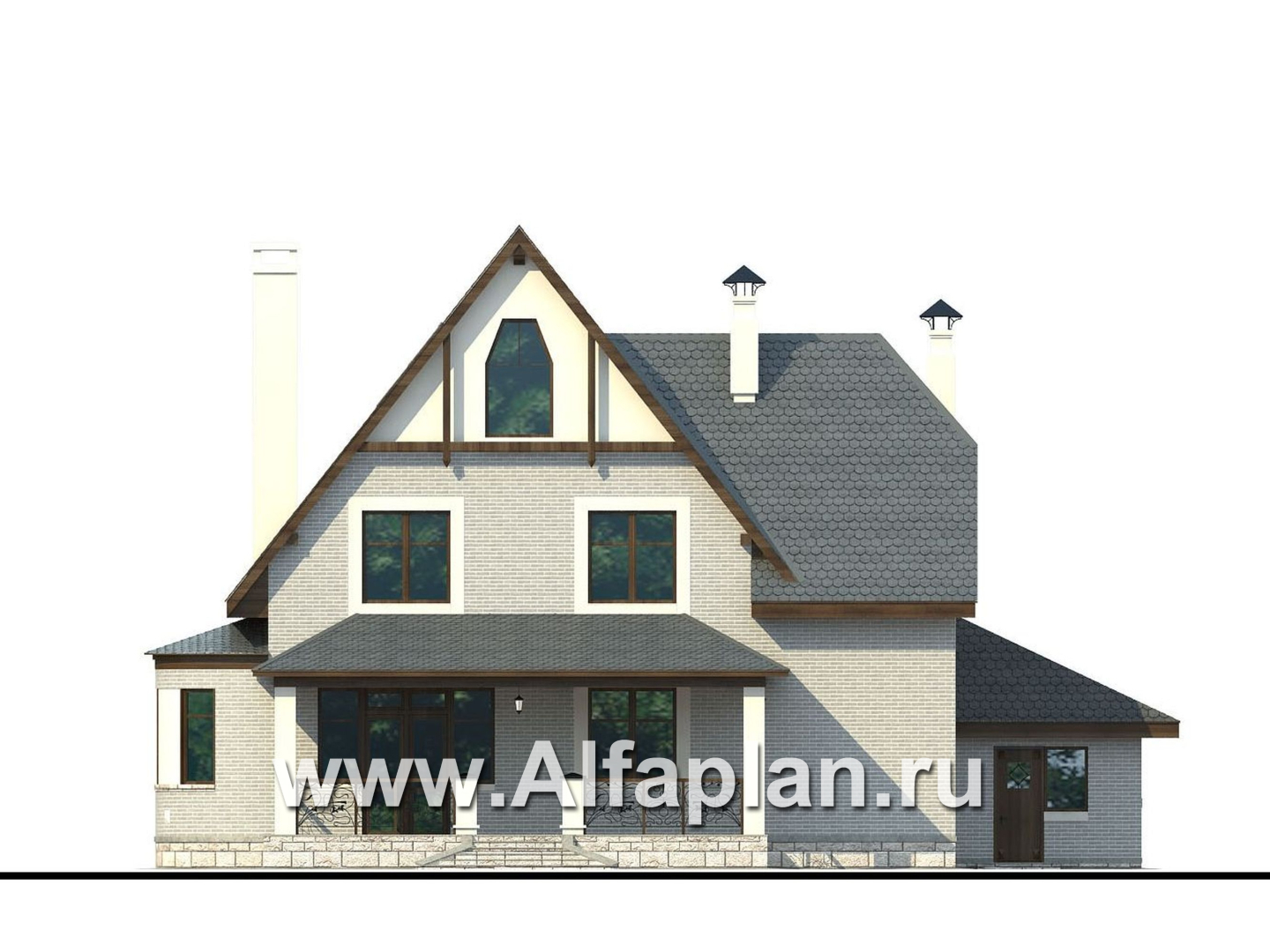

Вид сзади
Вид сзади

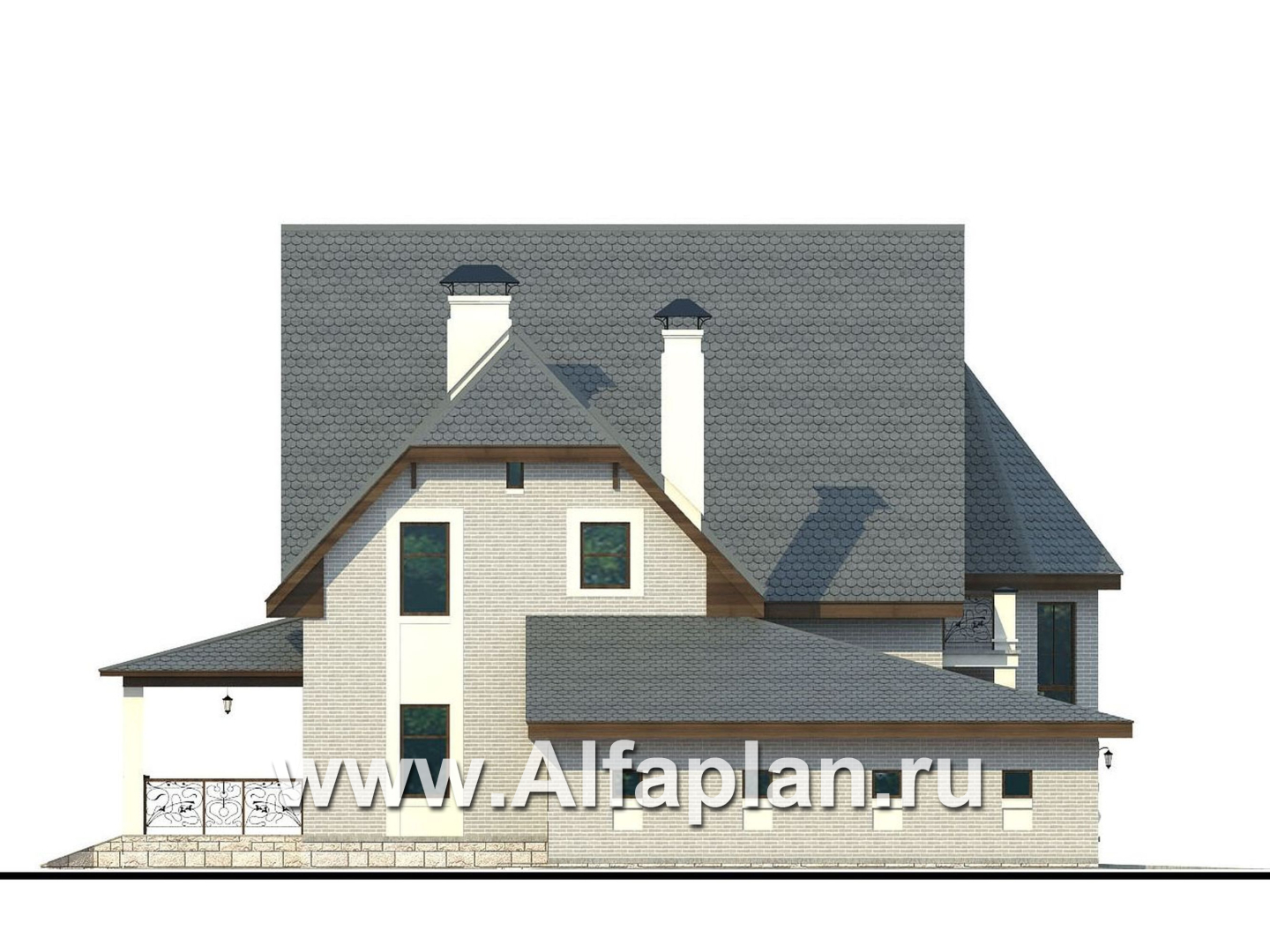

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

52 (толщина 200 мм)  м3
Тип наружных стенкирпич или газобетон (альтернативно), гараж-газобетон

100.6/99.2  м3
Тип внутренних стенкирпич

28.4  м3
Тип перекрытиймонолитные ж/б

18.0  м3
Крышапо деревянным стропилам

Тип кровлибитумная черепица

403.0  м2
Наружная отделкалицевой кирпич. штукатурка

279.3/26.8  м2
Наружная отделка цоколяискусственный камень

Габаритные размеры домабез крылец

17.8х14.2  м
Высота домаот уровня пола первого этажа

10.9  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.8  м
Высота мансардного скоса1.7 м

Мощность котлас бойлером горячей воды

60 кВт
Расчетная электр. нагрузкас учетом электроплиты

17.95 кВт
Утеплительминеральная вата


Красивый и удобный по планировке загородный дом. Его облик  формируют высокие скаты кровли, эркеры  фасадов, интересно решенная форма окон. Материалы для наружной отделки выбраны  в классическом варианте и сочетание их цветов наиболее гармонично. Это белый облицовочный кирпич, искусственный камень для цоколя. Крыша коттеджа мансардного типа, покрыта битумной черепицей. Окна, двери в дом, гаражные  роллеты и отдельные части кровли выполнены в коричневом цвете.  Фундаментом дома является монолитная железобетонная плита. Также проект имеет свои особенности относительно использования материалов при строительстве наружных стен. Стены самого дома предусматривают альтернативу – можно использовать кирпич и газобетон, а вот в отношении гаража предписано строить только из газобетона. Так что в этом отношении коттедж вписывается в категорию «дома из кирпича и газобетона».

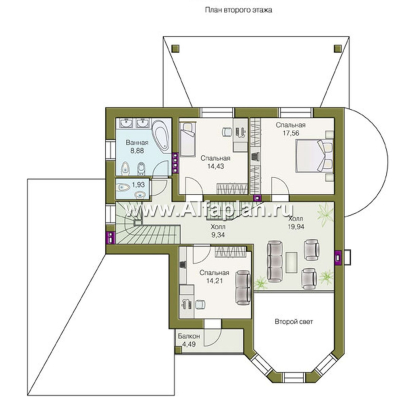

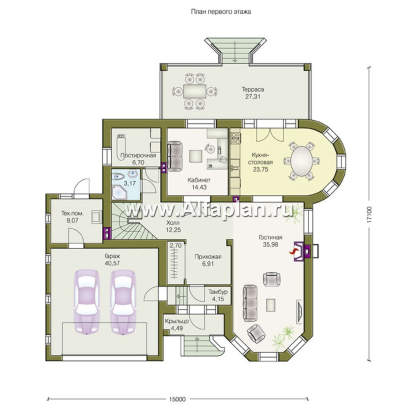

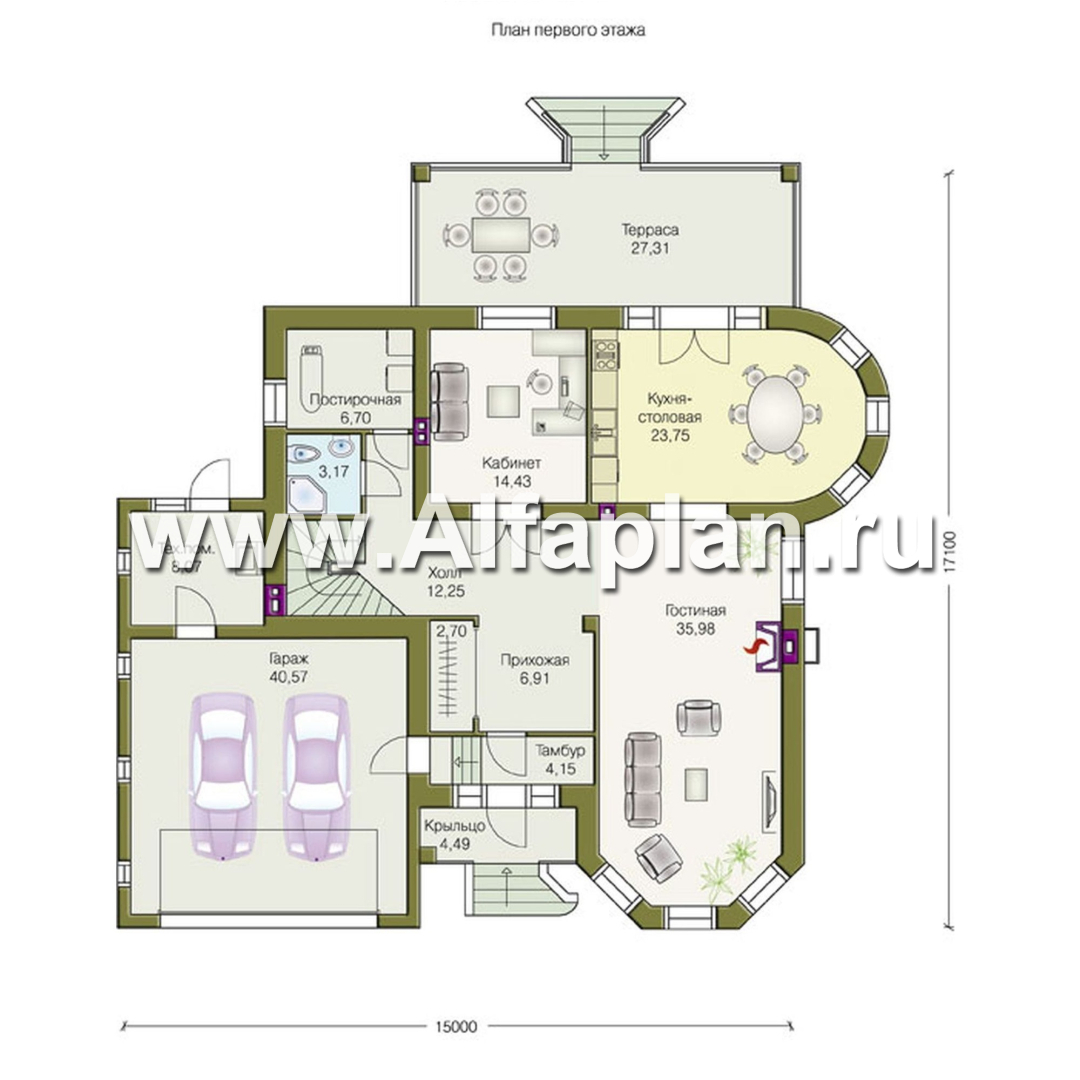

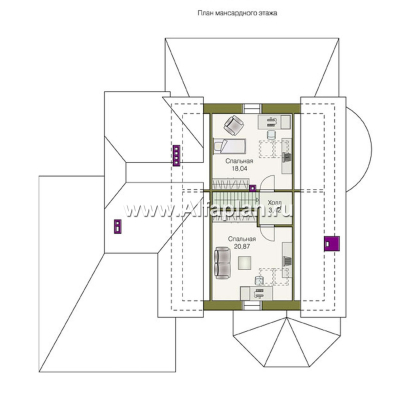

К жилой части дома пристроен  вместительный  гараж  на два автомобиля.  Котельная вынесена за пределы жилой части дома и соединена  гаражом. Вход в гараж  из тамбура по ступенькам, так как  уровень гаража  ниже, чем  уровень дома.  В прихожей есть небольшая гардеробная. Из распределительного холла можно пройти в любое помещение первого этажа. Также в холле  расположена деревянная лестница, ведущая  на второй этаж. Рядом с ней находится санузел. На первом этаже гостевые помещения дополнены небольшой жилой комнатой и комнатой, предназначенной для прачечной. Гостиная, холл и прихожая  объединены в одно пространство, с кухней-столовой - оно соединено через открытый арочный проем. Из столовой можно выйти на большую крытую террасу - отличное место для  праздничных ужинов  и вечернего чаепития.  Гостиная частично двусветная. Как столовая, так и гостиная  имеют прекрасное естественное освещение благодаря большим окнам  эркеров. Дополнительный уют гостиной придает  наличие в нем камина. На втором этаже расположены три спальни, ванная комната и комфортабельный холл с видом на гостиную. Это прекрасное место для отдыха, где хорошо разместятся диван и два кресла. Еще две спальни  находятся в  мансардном этаже. Семь жилых комнат позволят проживать с комфортом  в таком коттедже не только многочисленной семье, но и гостям.

Не забывайте, что в общей базе домов нашего сайта вы можете найти как вариации на уже просмотренные вами проекты коттеджей, так и варианты домов, не похожие ни на один предыдущий и последующий.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Сергей из города Нижний Тагил написал(а) 31.12.2013:

Скажите пожалуйста, можно ли в проекте убрать 3 этаж и изменить кровлю, будет ли это эстетично

Сергей, здравствуйте.
Верхний, мансардный этаж можно не эксплуатировать, оставить его просто чердаком.
Трудно сказать, как будет выглядеть дом с измененной формой кровли. Сейчас облик дома очень гармоничен, пропорционален, все элементы взаимосвязаны. Очень важный момент - изменение стропильной конструкции кровли. При изменении ее формы, требуется изменить и всю стропильную систему. Мы такую работу не выполняем.

Сергей из города Бронницы написал(а) 27.07.2013:

А сборные ж/б плиты в перекрытиях можно использовать вместо монолитных?

Сергей, здравствуйте.
Можно монолитное перекрытие заменить на сборное из пустотных плит. Но монолитные участки неизбежно останутся и прежде всего над эркерами. Такую конструкцию могут выполнить Ваши строители, может за доплату разработать наш конструктор.

Ксения из города Воронеж написал(а) 10.04.2013:

Здравствуйте! Подскажите, пожалуйста, можно ли обойтись без второго света и сделать на его месте комнату? И балкон под открытым небом тоже хотим убрать. Это возможно? Нужно ли вносить измененеия в проект? Заранее спасибо

Добрый день, Ксения. Вместо балкона сделать козырек не составит проблем. Комнату вместо второго света сделать тоже можно, но окна надо будет выводить по конструкциям слуховых или мансардных на боковой фасад.
