140A

"Драйв"- дом с высокой гостиной и террасой

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
160.70141.0777.50
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)31000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

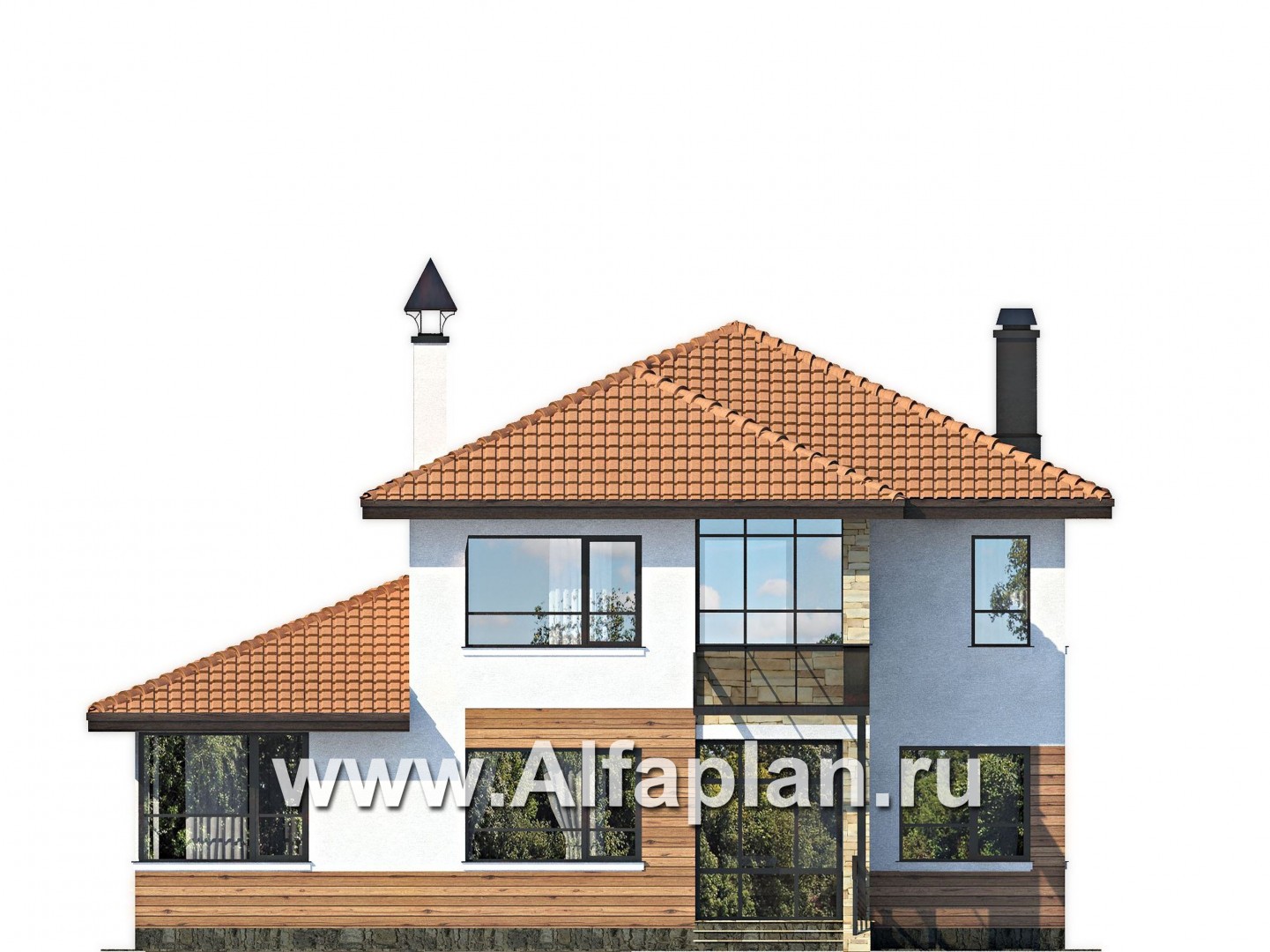

Вид спереди
Вид спереди

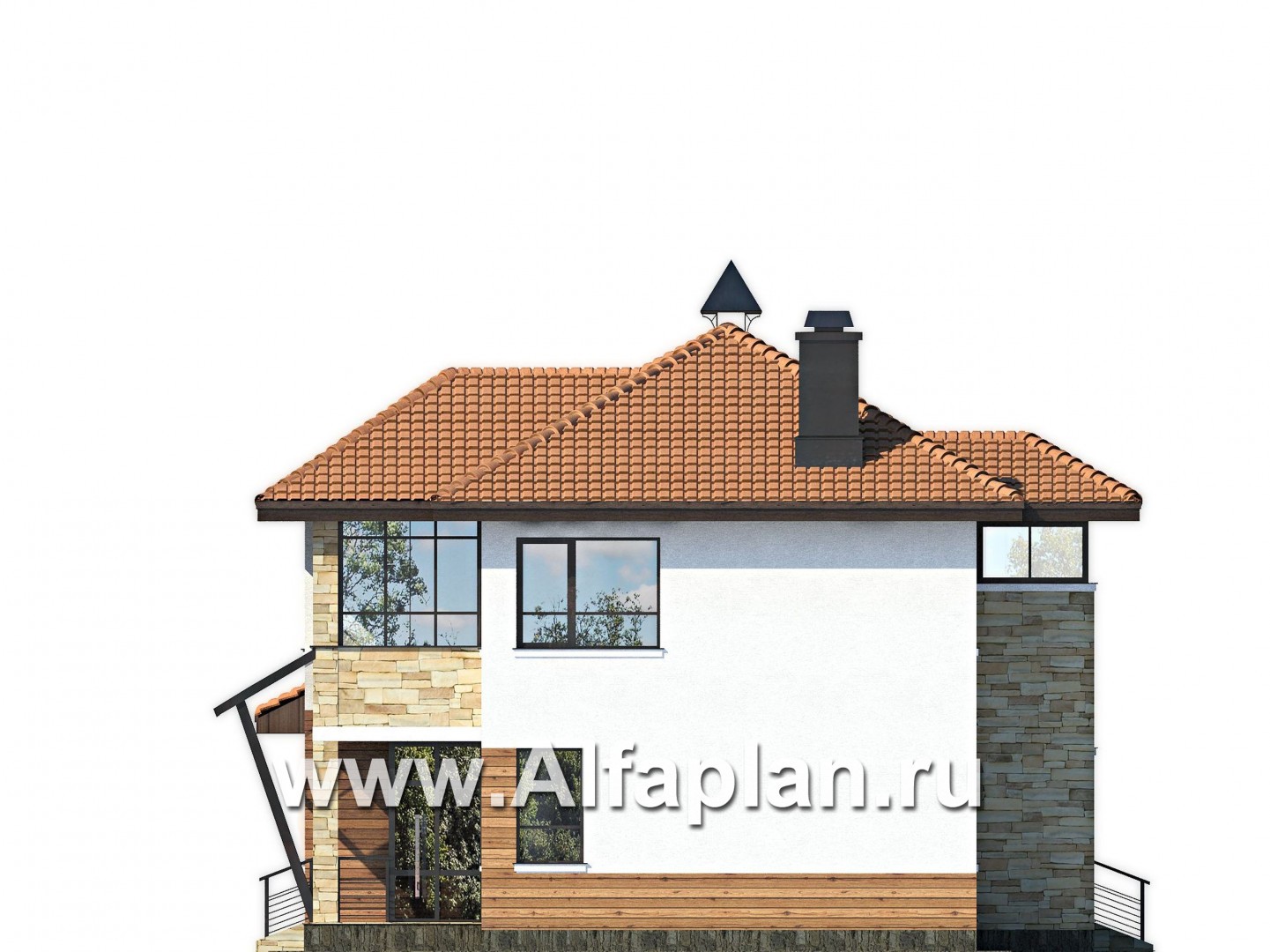

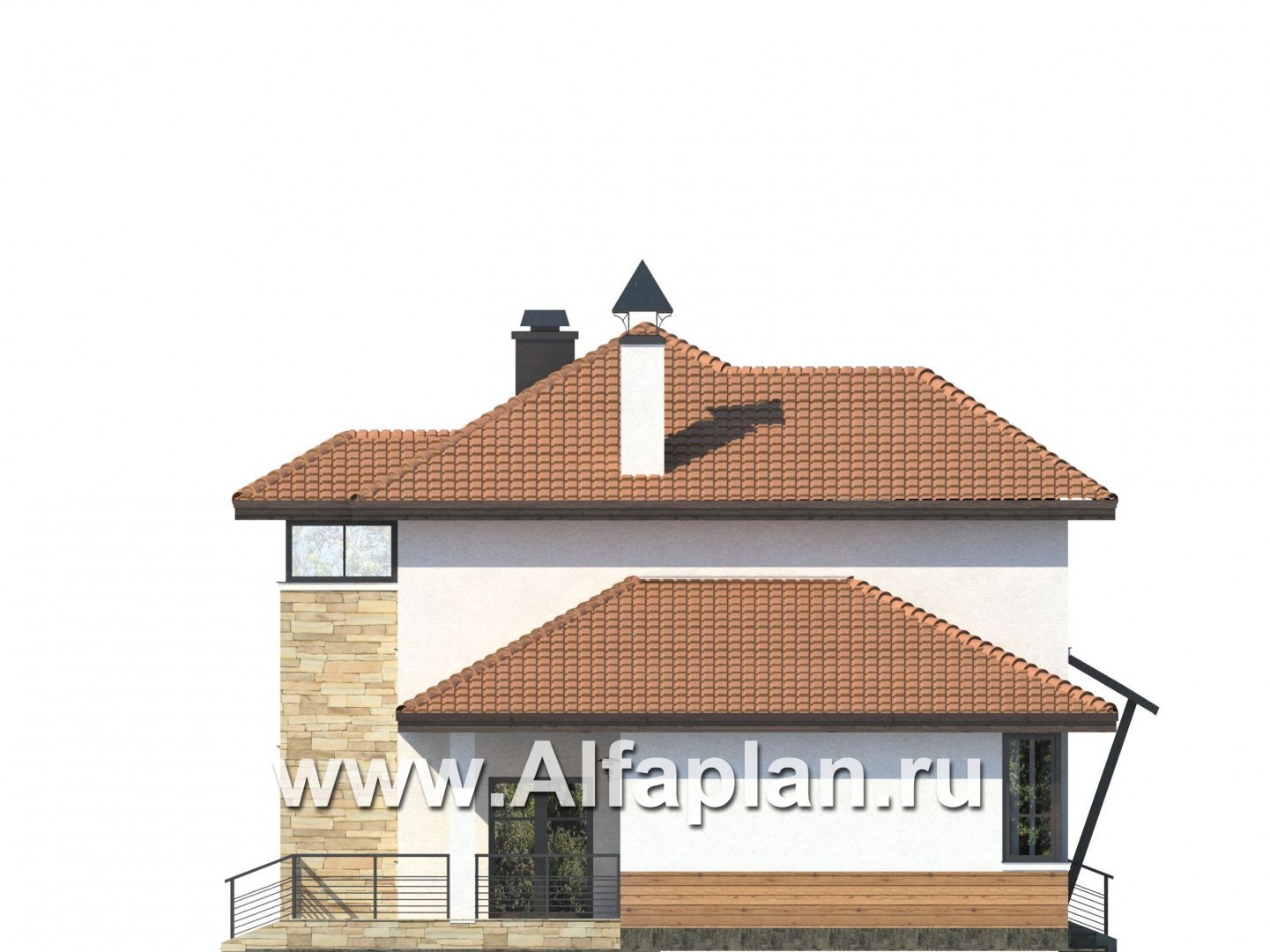

Вид справа
Вид справа

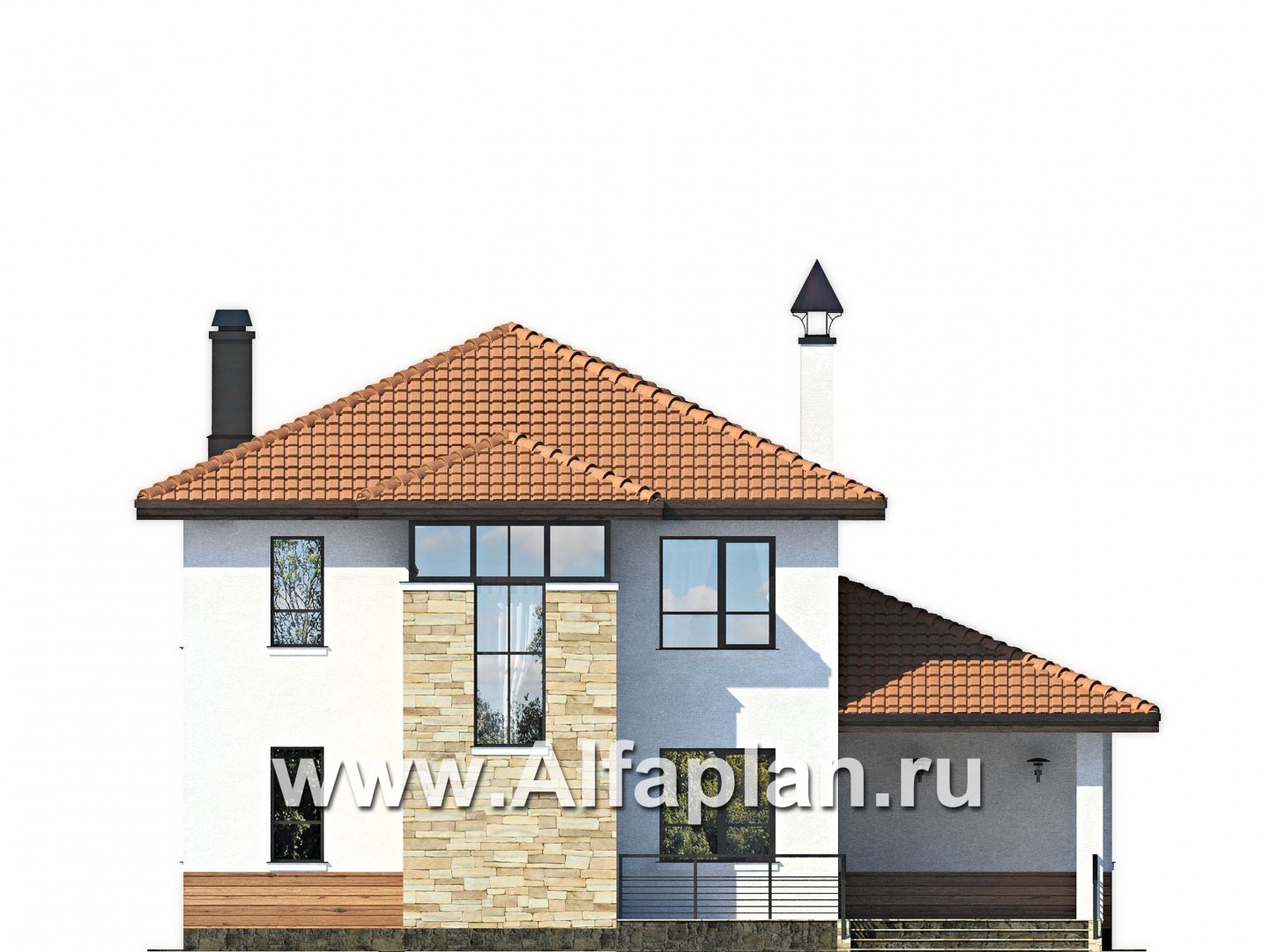

Вид сзади
Вид сзади

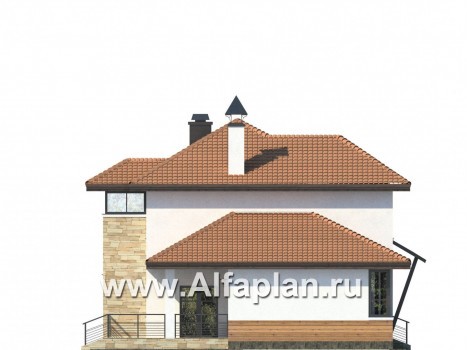

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

32.8 (В25)  м3
Тип наружных стенкирпич или газобетон (альтернативно)

101.5/100.2  м3
Тип перекрытиймонолитные ж/б

15.1 +13.5(В25)  м3
Крышастропильная конструция

Тип кровликерамическая черепица

207.0  м2
Наружная отделкаштукатурка, вагонка. искусственный камень

151.0/50.0/43.0  м2
Наружная отделка цоколяоблицовочный камень

Высота домаот пола 1-го этажа

8.9  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.7  м
Высота мансардного скосанет

Утеплительминеральная вата


В северных широтах для оформления фасада дома чаще всего выбирается сдержанная коричнево-бежевая гамма. Реже – яркие оттенки. Белый же цвет встречается преимущественно в виде акцентов. Не пора ли менять традиции? Пусть свои правила диктует великолепная южная архитектура, для который белый цвет – основополагающ.

Фасад этого кирпичного (газобетонного) дома выполнен в сочной бело-охристой гамме. Светлая штукатурка отлично гармонирует с деревянной облицовкой и светлым рустовым камнем, а также с керамической черепицей медового цвета, выбранной для оформления кровли.

Разумеется, светлые цвета фасада не говорят о строгом следовании канонам средиземноморского или, скажем, колониального стиля: этот проект кирпичного (газобетонного) дома – лишь вариация на «южную» тему, притом адаптированная под неприветливый российский климат. В первую очередь это касается окон: их внушительный размер позволяет привлечь как можно больше солнечного света, бесценного в северных широтах. Для той же цели стеклянным сделан навес над главным входом.

Стоит добавить, что остекленные поверхности, а также решетчатые ограждения придают довольно приземистой постройке элемент воздушности и изящества.

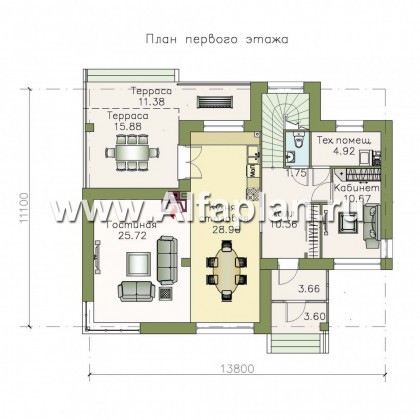

Планировка этого дома из кирпича (газобетона) предполагает весьма внушительную гостевую зону. Просторный холл с лестницей на второй этаж плавно перетекает в кухню-столовую, а затем – в гостиную, являющуюся главной изюминкой интерьера. Дело не только в камине и эффектном угловом окне, обеспечивающем отличное естественное освещение. Главное, что привлекает внимание, – это высокий стропильный потолок, создающий ощущение простора, воздуха.

Гостевая зона, помимо прочего, включает и пристроенные помещения: из кухонной зоны можно попасть на две большие террасы, одна из которых оборудована дополнительной обеденной группой. Здесь же проектом дома из кирпича (газобетона) предусмотрен дополнительный выход во двор.

Помимо гостевых помещений, хозблока и санузла, на первом этаже, согласно проекту коттеджа, расположен уединенный кабинет.

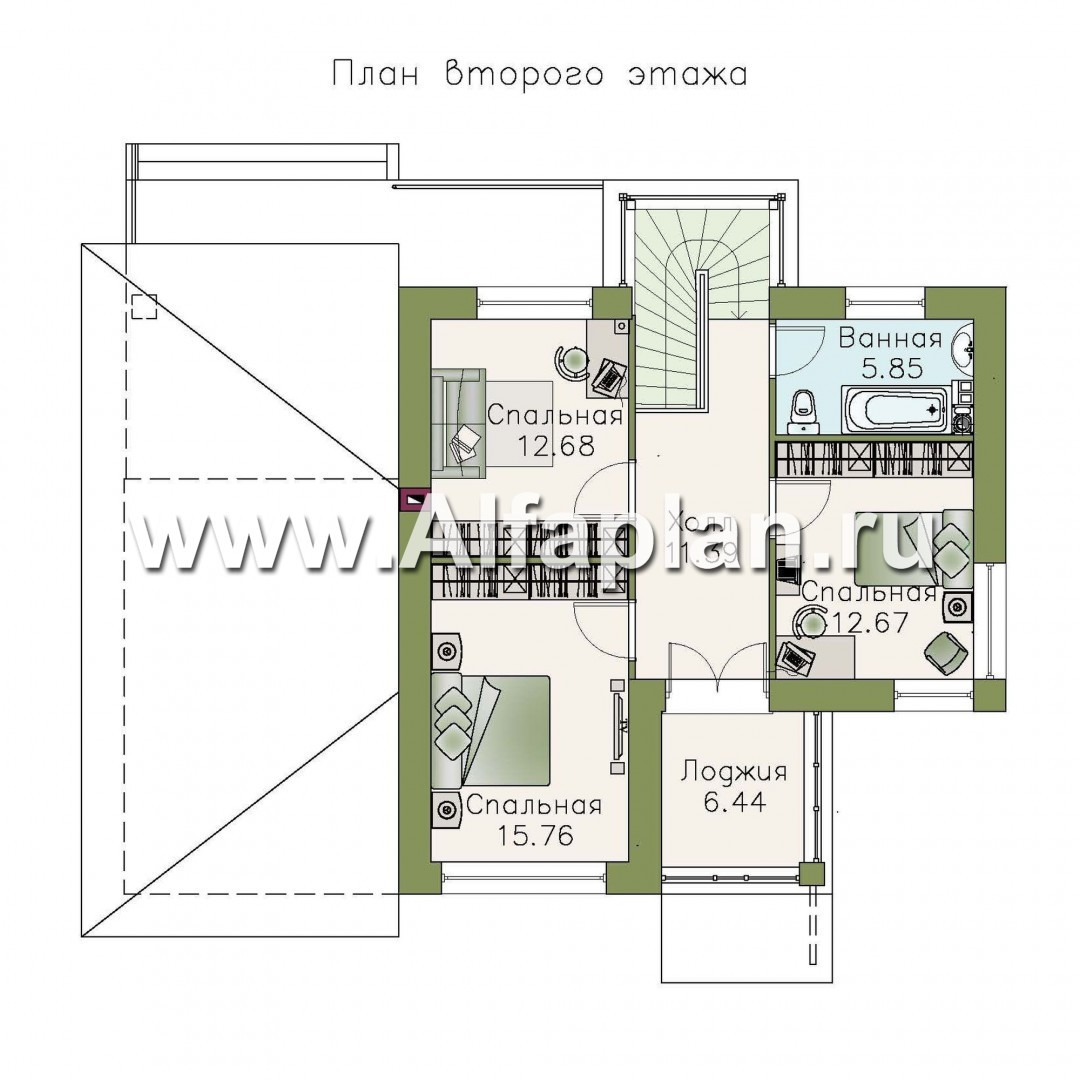

Пространство второго этажа отдано под помещения приватной группы: это три спальни, две из которых являются смежными. Все помещения второго этажа, в том числе общая ванная комната, сгруппированы вокруг холла, имеющего выход на лоджию.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Иван из города Москва написал(а) 07.11.2016:

Вопрос по проекту 140A. Здравствуйте! По данному проекту есть следующие вопросы: 1) Планирую построить данный дом на участке 20 шир х 30 длин, справа и слева соседи, при ширине дома до 14 м я вроде прохожу по нормам отступа от соседского забора!? 2) есть ли возможность поменять местами зону столовой с кухней и сделать ее у окна, соответственно, со сменой инженерии (газ, вода, канализация, вентиляция)? Какая стоимость изменений? Повлияет ли это на размеры окна, чтобы можно было разместить мебель кухни? 3) Данный дом я планирую строить из газобетона 500мм без утепления, стоит ли это вносить в качестве изменений к проекту? Влияет ли это на размеры фундаментной плиты, площади помещений? 4) Прошу выслать линейные размеры дома, для того, чтобы можно было прикинуть расстановку мебели? 5) Какова площадь остекления и основные размеры окон? 6) Какова площадь чердачного помещения и какое перекрытие между вторым этажом и чердаком? Заранее благодарен за ответы!

Здравствуйте, Иван!

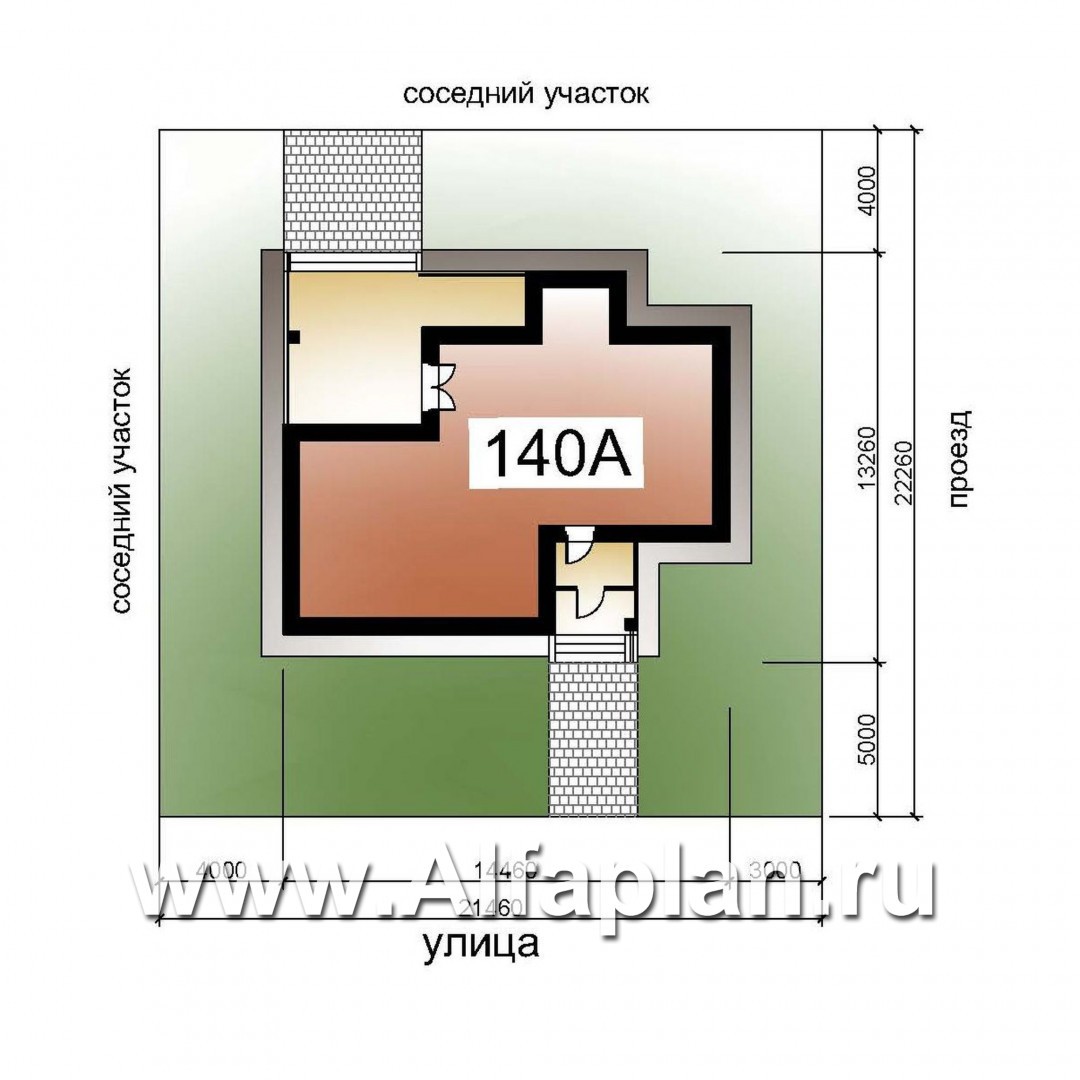

1. На презентационном плане показаны осевые размеры. Габаритные больше - 14.460х13.260. Если слева и справа соседи, то минимальная ширина участка должна быть 22.460. Иван, рассмотрите, пожалуйста, также проект 136А. Для него достаточно 19 метров по ширине. 2. К сожалению, такие корректировки мы не выполняем. 3. Вы не указали место строительства, поэтому на вопрос об отказе от утеплителя ответить не могу. В качестве фундамента используется монолитная плита, а она, как известно, шире толщины стены. В проекте предложены несколько вариантов кладки стен, в т.ч. шириной до 540 мм, поэтому гипотетически ширины достаточно. Ведомость оконных и дверных проемов является частью проекта и насчитывает боле 20 позиций. Таких данных, как общая площадь остекления, в проекте нет. 6. Площадь чердака на уровне перекрытия - 66 кв. м. 7. Между вторым этажом и чердаком - перекрытие из монолитного железобетона.

Владимир из города Санкт-Петербург написал(а) 02.03.2013:

Здравствуйте! Очень понравился ваш проект, но хотелось бы внести некоторые коррективы. Хотел бы узнать ваше мнение о возможности это сделать. Небольшую перестройку на первом этаже, а именно увеличить санузел примерно до 2,5-3 метров, чтобы оборудовать там и душевую, возможно увеличить тех.помещение, в кабинете убрать маленькое окно, а сам кабинет превратить в гардеробную и возможно небольшую кладовую, а все окна в доме сделать "французскими". И еще не понятно из представленных фото, рисунков- застеклена ли большая терраса. Заранее благодарю за ответ и с нетерпением его жду.

Владимир, здравствуйте.
Приносим извинения за задержку с ответом.
Внутреннюю перепланировку Вы можете сделать самостоятельно, если не затрагивается несущая конструкция дома с такой задачей справятся сами строители. В случае необходимости мы можем отразить такие изменения в Паспорте проекта за небольшую доплату.
Терраса по проекту не застеклена, она частично под кровлей. Проект имеет 100 5 готовность и может быть предоставлен в кратчайшие сроки.

Виталий из города Набережные Челны написал(а) 19.09.2012:

Здраствуйте! Очень удобный сайт,и отзывчивый персонал. Вопрос. воздушный канал в этом доме предусмотрен только один? Из какого материала сделаны внутренние перегородки в ваших проектах? Ищу двух этажный дом(полноценный второй этаж) общей площадью около 150 кв.м. желательно с коробкой квадратной или прямоугольной формы, можете что нибудь посоветовать?

Виталий, здравствуйте.
Благодарим за хороший отзыв о нашем сайте и нашей работе. Внутренние перегородки могут быть сборными, газобетонными (100мм) или кирпичным 120 мм. В проекте предусмотрен кирпичный дымовентиляционный канал от камина и вытяжная система Sichiedel, расположен в Тех. помещении за котлом. Двухэтажных домов площадью до 150 м2 у нас достаточно много, посмотрите, пожалуйста, коллекцию домов с полноценным вторым этажом, это, например, проекты 87А.157А.95А.136А и другие.
