449B

"Агент 007" - особняк для динамичных людей

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
243.00230.02113.13
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)43700

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000


51263

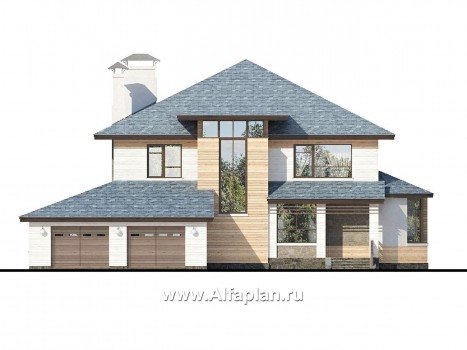

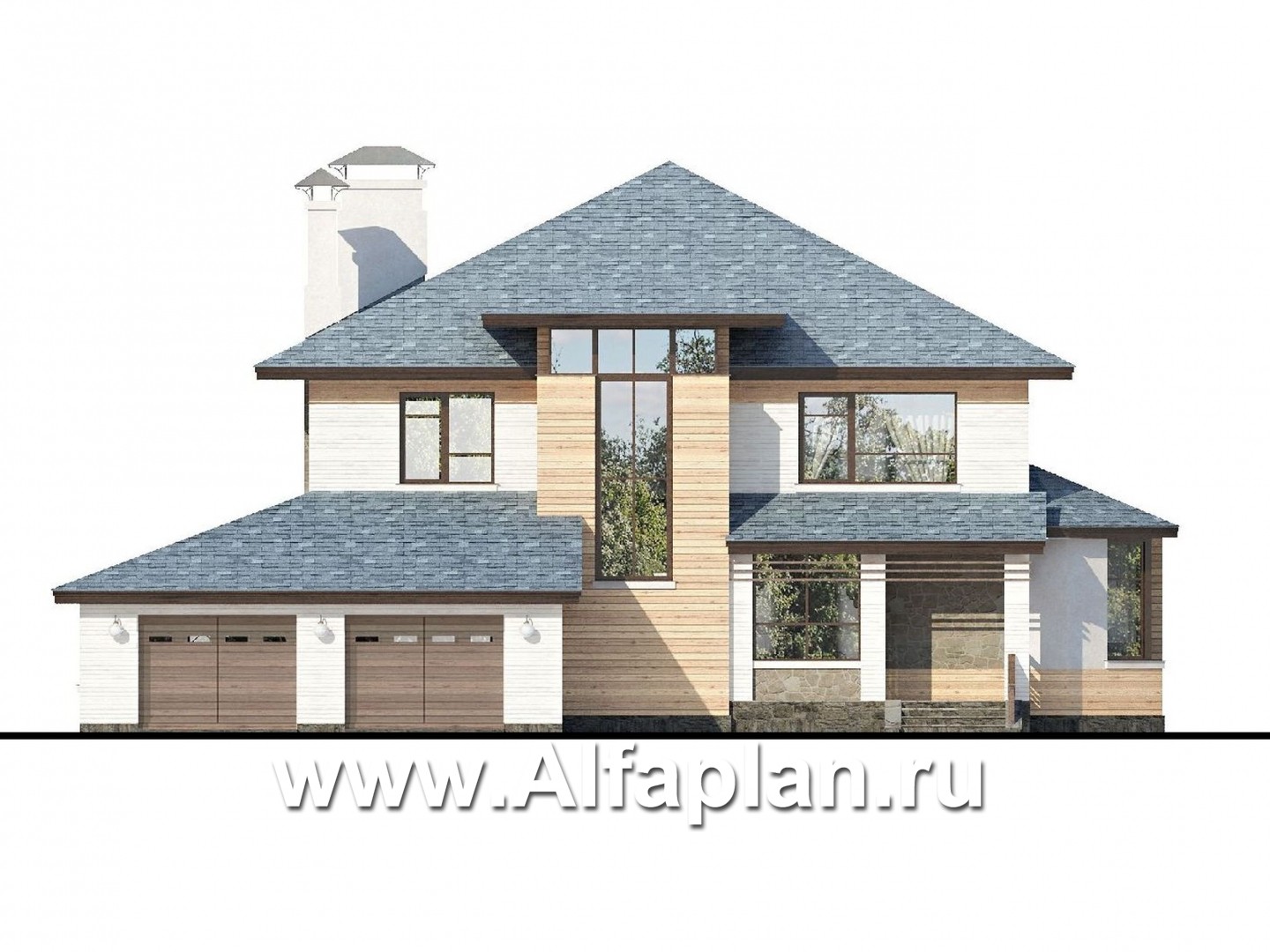

Вид спереди
Вид спереди

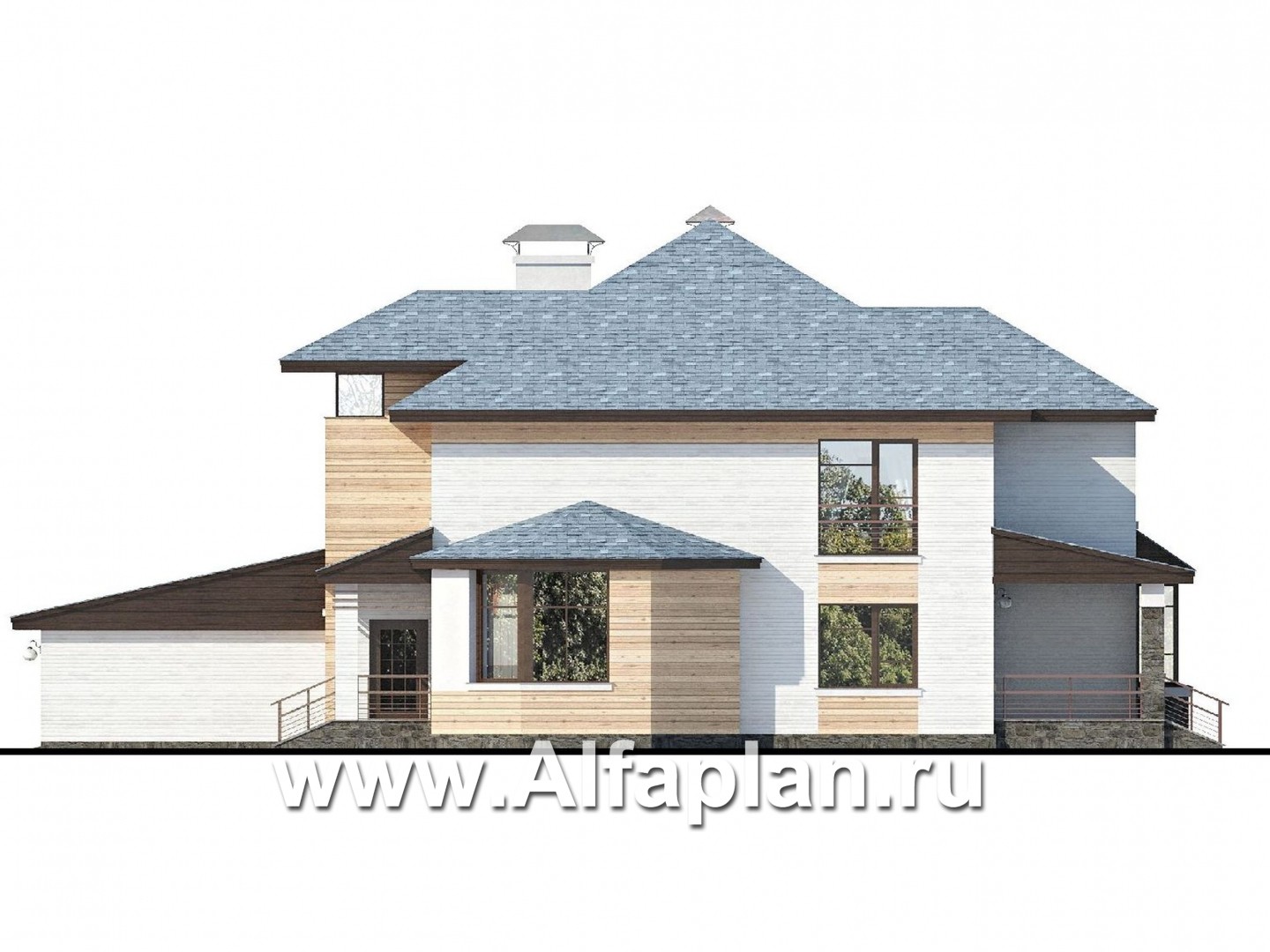

Вид справа
Вид справа

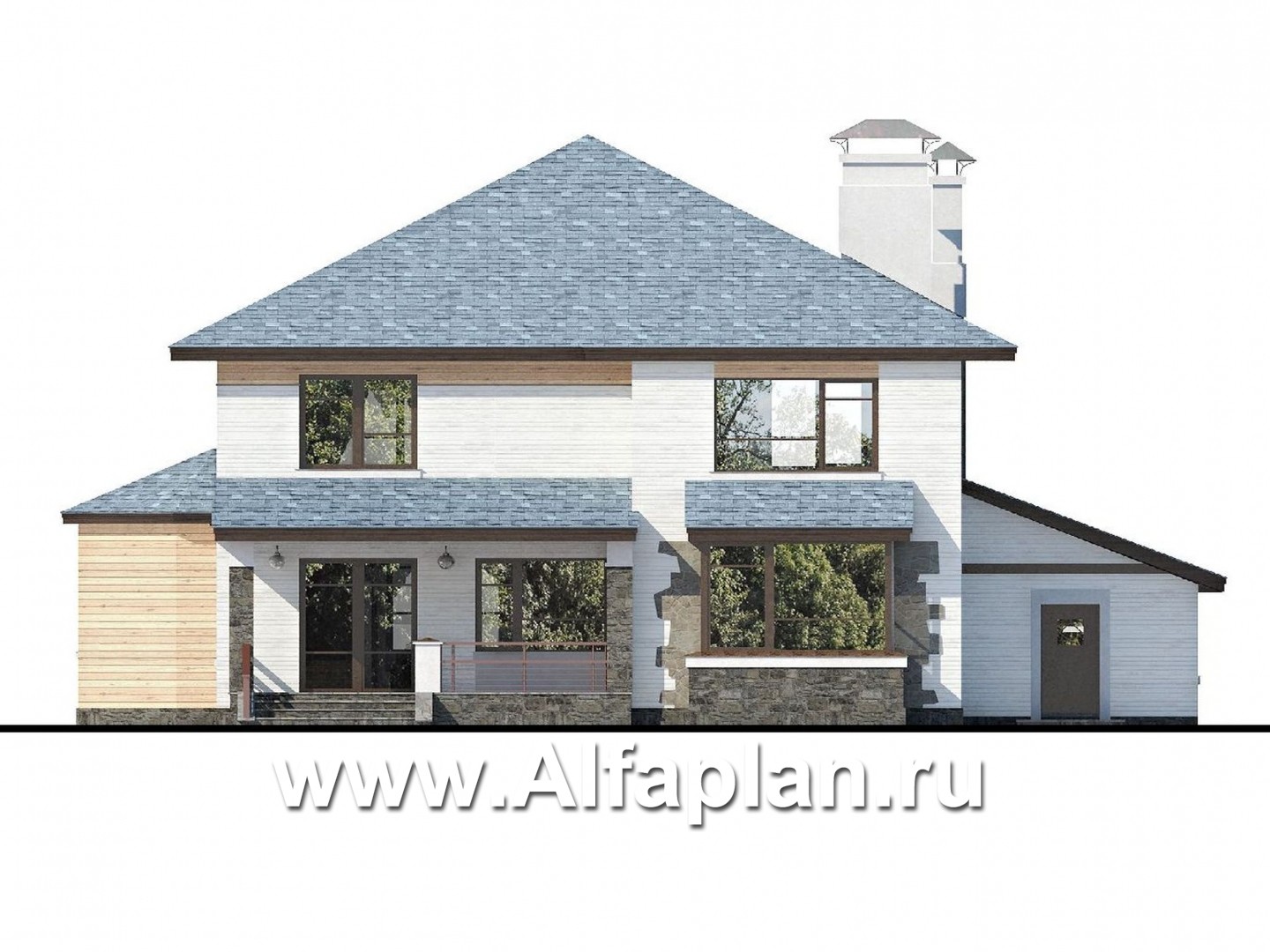

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

46.0 (толщина 200 мм)  м3
Тип наружных стенкирпич или газобетон (альтернативно)

134.9/133.1  м3
Тип внутренних стенкирпич или газобетон (альтернативно)

21.2/21.0  м3
Тип перекрытиймонолитное ж/б над 1-ым, по дерев. балкам над 2-ым эт.

16.9  м3
Тип кровлинатуральная черепица

314.4  м2
Наружная отделкалицевой кирпич, вагонка

196.6/57.8  м2
Наружная отделка цоколяоблицовочный камень - 31.6 м2

Гараж

Высота домаот пола 1-го этажа

9.9  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Высота мансардного скосанет (есть эксплуатируемый чердак)

Мощность котлас бойлером горячей воды

50 квт
Расчетная электр. нагрузкас учетом электроплиты

20.2 кВА
Утеплительминеральная вата

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Александр написал(а) 21.03.2017:

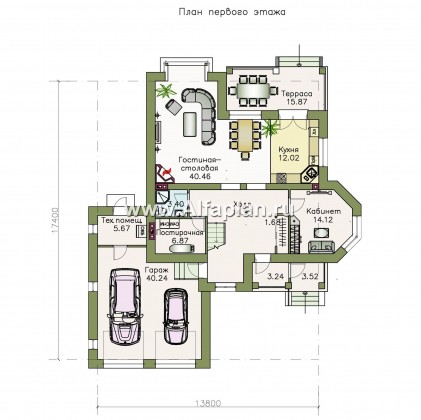

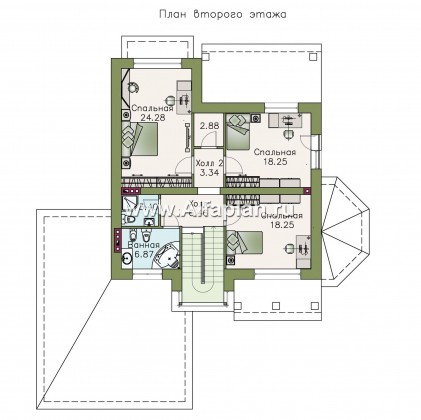

Вопрос по проекту 449B 1) Как Вы считаете, стоит ли и можно ли добавлять окно в гостиной на первом этаже? Не будет ли там темно? 2) Возможно ли на втором этаже перегородку в помещение 2,88м убрать, а на его место сместить двери? При этом в комнате 24,28м2 сделать перегородку и выделить гардеробную на 6м2. А в комнате 18,25м2 сделать перегородку и разделить её на две комнаты (типа детские по 9м2)? Сколько будет стоить такая перепланировка для проекта? 3) Также хочу, чтобы в проекте было предусмотрены теплые полы по всему первому этажу (кроме гаражей, тех. помещения, террасы). Насколько это увеличит стоимость проекта? Правильно ли я понимаю, что потребление газа газовым оборудованием тогда уложится в лимит 5м3 в час?

Александр, добрый день,

окно на боковой фасада гостиной добавить можно, это можно сделать по месту в процессе строительства, мы можем добавить окно на плане и фасаде в Паспорте проекта. Сейчас глухая стена сделана с учетом возможности расстановки камина, телевизора, возможно другой мебели. Выделить гардеробную на площади спальни 24,28м2 можно без проблем, это же относится и к кладовой. Делить спальню 18,25 кв.м. на 2 детские комнаты не стоит. Получатся узкие, маленькие "клетушки". Можно спальню 24.28 м2 разделить на две и добавить окно. Получатся две комнаты хороших пропорций. В проекте в жилых помещениях предусмотрены радиаторы, в ванных комнатах - теплые водяные полы. Разработка варианта теплого пола по Вашему заданию возможна (см. Сервис для заказчиков).

Владислав написал(а) 30.01.2017:

Вопрос по проекту 449B Добрый день. Какой в проекте заложен пирог стены? Написано 460мм? это включая облицивочный кирпич?

Владислав, здравствуйте,

по проекту наружные стены разработаны в нескольких вариантах, что позволяет адаптировать проект к различным климатическим условиям. В наружные стены заложен газо(пено)бетон - 375(400) мм. (характеристики блока объемный вес - 500 кг/м3, марка на прочность В3.5), и пустотный кирпич - 380мм.(альтернативно). Далее предусмотрен слой утеплителя 50-100 мм, толщина которого зависит от климатической зоны строительства, воздушный зазор -30-40 мм. и лицевой кирпич - 85-120 мм., штукатурка. Поэтому толщина стены варьируется в зависимости от применяемого материала и толщины утеплителя.

Ольга из города г. Сосновый Бор написал(а) 06.07.2016:

Вопрос по проекту 449B Разьясните пожалуйста: "Корректировка выполняется в обьеме паспорта, но проэкт без изменений." Обьясните пожалуйста, что это за паспорт? У нас участок ДНТ размером 25м*47м. Данный дом можно расположить в пределах этого участка? согласно пожарным нормам, санитарным и т.д. И какое расстояние от границ участка должно быть? Спасибо!

Ольга, здравствуйте,

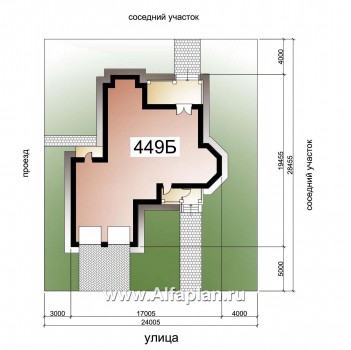

Паспорт проекта содержит в себе пояснения к архитектурному замыслу проекта - общую информацию о частном доме, и состоит из пояснений с описанием основных конструкций, поэтажных планов, фасадов и разреза. В нем, в отличие от Рабочей Документации, передаваемой на стройку, с целью раскрытия архитектурной идеи показана расстановка основной мебели (аналогично представленным на сайте материалам). Паспорт используется для решения вопросов согласования. Минимальные габариты участка для строительства этого дома и основные расстояния показаны на генплане (см. Доп.изображения на странице с проектом). Там же обозначен номер нормативного документа, регламентирующего расстояния и отступы.
