Стройте дома по проектам Альфаплан!

Вернуться
603A 3D

"Оптима"- экономичный дом с красивым эркером

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
125.50113.9358.66
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)26700

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - ленточный монолитный глубиной заложения 2,0м5000

4.99807

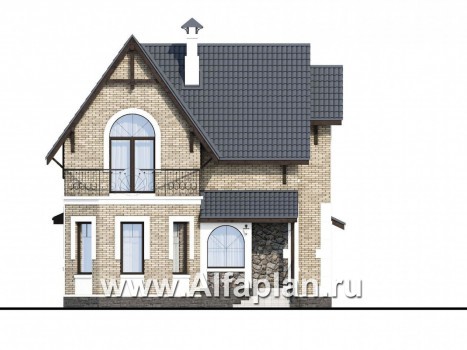

Вид спереди
Вид спереди

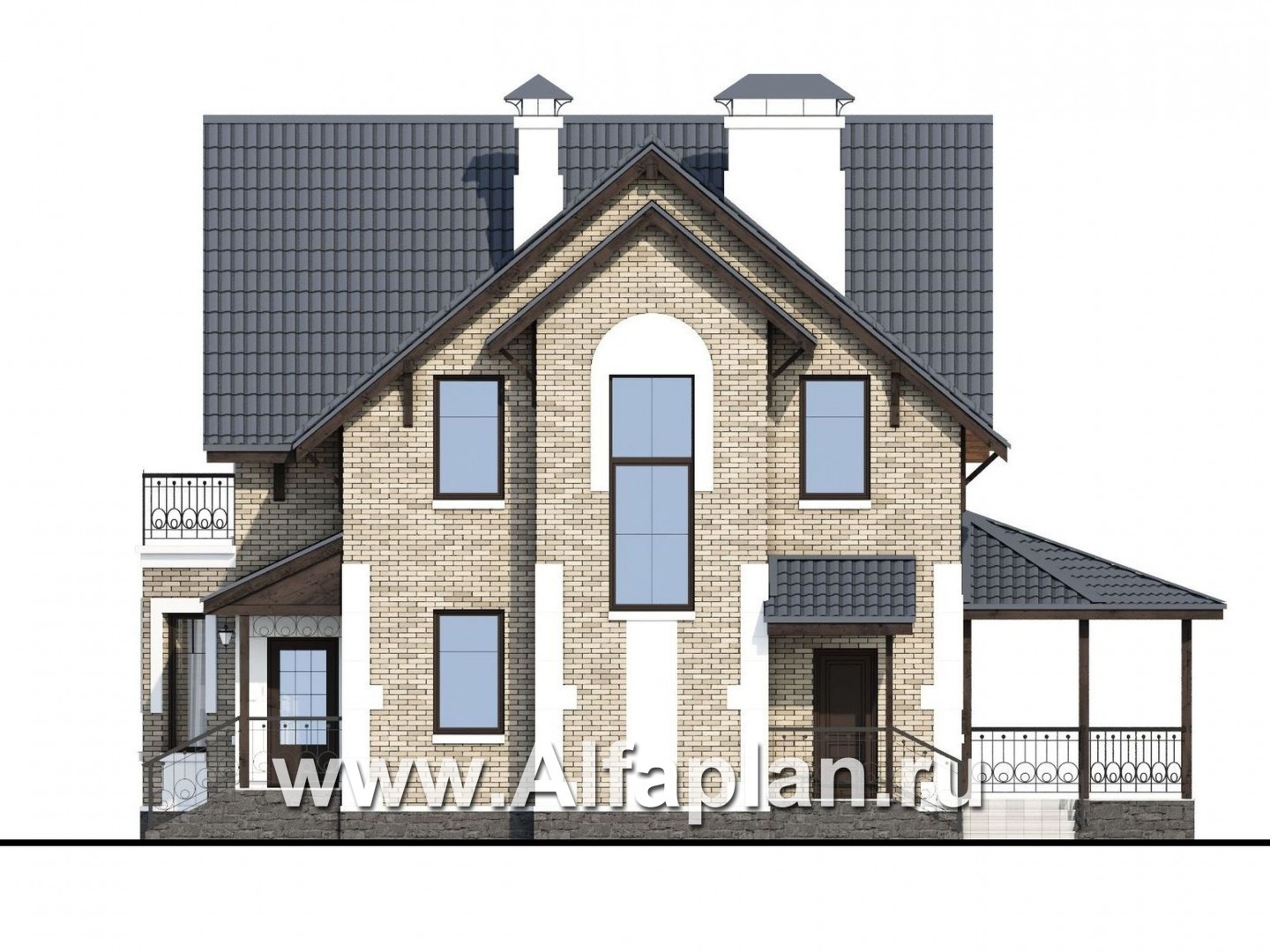

Вид справа
Вид справа

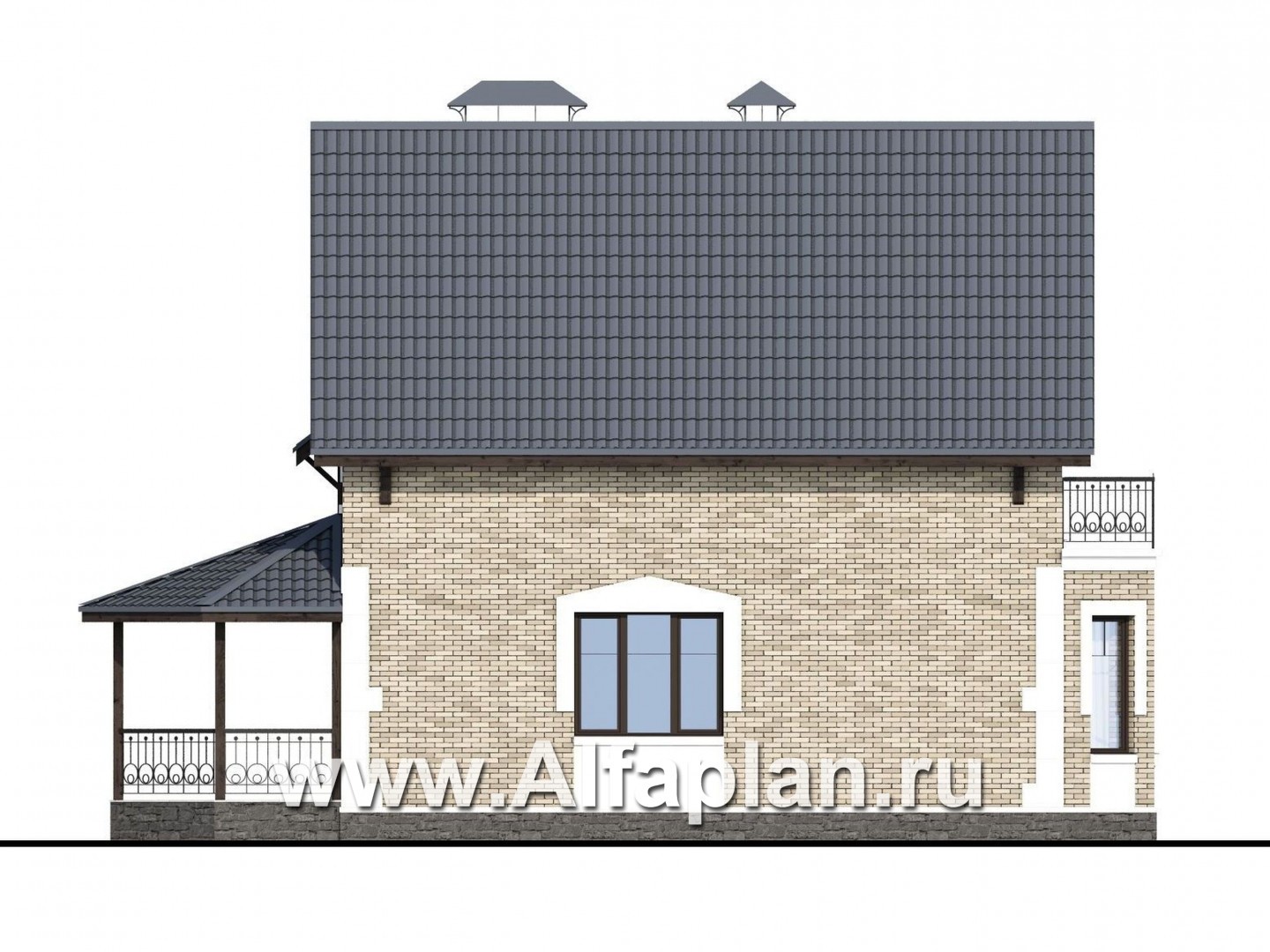

Вид сзади
Вид сзади

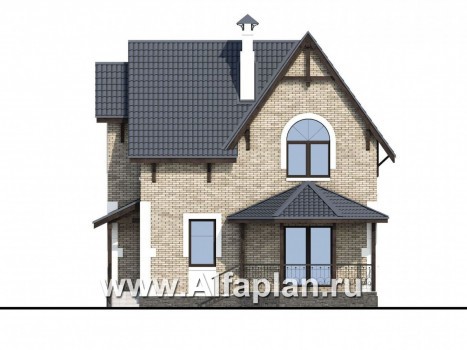

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенгазобетон/кирпич альтернативно

Тип внутренних стенкирпич

10.2  м3
Тип перекрытиймонолитное ж/б над 1-ым эт, по дерев. балкам над 2-ым

Тип кровлипо деревянным стропилам

176.7  м2
Наружная отделкалицевой кирпич

217.5  м2
Наружная отделка цоколяискусственный камень

Габаритные размеры домабез крылец

14.7х9.8  м
Высота домаот уровня пола первого этажа

8.95  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.0  м
Высота мансардного скоса2.6 м

Мощность котлас бойлером горячей воды

35 кВт
Расчетная электр. нагрузкас учетом электроплиты

14.4 кВт
Утеплительминеральная вата

Окна


Небольшой, компактный  коттедж может использоваться не только для загородного отдыха, но и служить постоянным местом жительства для небольшой семьи из 3-4 человек.  По площади и планировке он вполне соответствует комфортабельной городской квартире. Проектом предусмотрены два этажа. На открытом со всех сторон участке в черте города дом может стать наиболее запоминающейся  постройкой.  Двускатная кровля, наружный декор окон, руст по углам дома придают строгость и аккуратность  постройке. Элементы наружной  отделки:  стены – облицовочный кирпич; цоколь – искусственный камень; кровля – битумная черепица. Основание дома выполнено из монолитной железобетонной плиты. Строительство наружных стен предусматривает по проекту вполне стандартную альтернативу материалов – газобетонные блоки или кирпич. В этом смысле коттедж можно отнести в условную группу «дома из кирпича и газобетона».

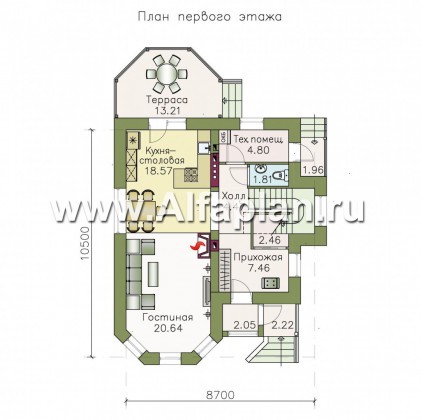

Первый этаж отдан полностью под зону дневного пребывания семьи. Основную часть этажа занимают гостиная и кухня-столовая. Гостиная и кухня-столовая, объединены в одно пространство.  Вместе  они образуют  просторное  помещение с хорошим трехсторонним освещением. Для придания  дополнительного  уюта гостиной, в ней расположился камин. Эркер гостиной не только украшает фасад, но обогощает внутренее пространство дома. Компактный план этажа не помешал поместить  удобную гардеробную в прихожей, санузел рядом с лестницей  на второй этаж и техническое помещение  для  отопительного котла и стиральной машины.  На втором этаже спроектированы три спальни, ванная комната и гардеробная. Арочная форма окон, кружевные  кованые  решетки, рустовка по углам - вот основные отличительные особенности  данного коттеджа, а внутренний  интерьер делает  его милым  и привлекательным.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Евгений из города Якутск написал(а) 02.11.2017:
Вопрос по проекту 603A. Возможно ли к данному проекту добавить гараж?
Евгений, здравствуйте.
Да, конечно, возможно.
Такой вариант планировки может быть выполнен в Паспорте проекта за небольшую доплату, может быть в Рабочем проекте.
Пристроить гараж возможно и по месту силами строителей. Рабочая документация выполнена очень подробно, что в ряде случаев позволяет позволяет самостоятельно реализовывать дополнения и изменения.
Марина написал(а) 29.08.2017:

Вопрос по проекту 603A Сколько будет полная стоимость дома( т.е. работа и материалы) до стадии предчисовой отделки?

Марина, здравствуйте.

Сложно дать однозначный ответ на вопрос о стоимости строительстваОна зависит от целого ряда факторов( способа строительства(фирма, бригада, xоз способ, региона строительства, местных материалов и рабочей силы и д.т.).
владимир написал(а) 05.01.2017:

Скажите, что за помещение под лестницей 2.46, габариты дома без веранды, характеристики, расходные материалы
