351A 3D

«Менестрель» - коттедж для узкого участка

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2жилая площадь дома, м2
137.6088.4
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)29000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

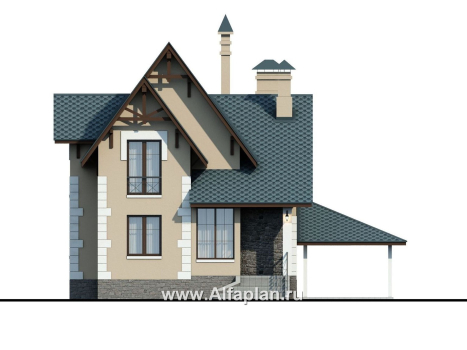

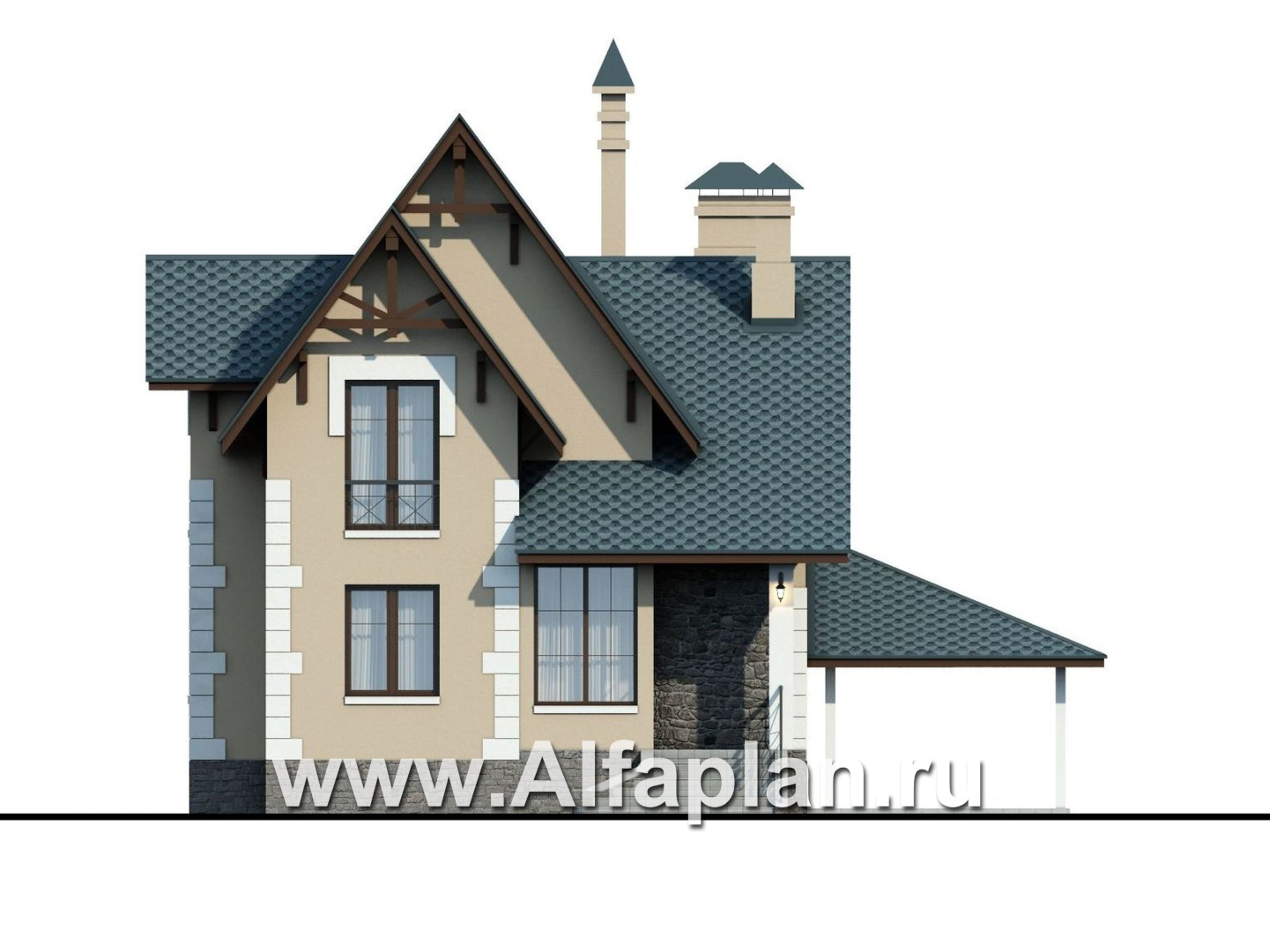

Вид спереди
Вид спереди

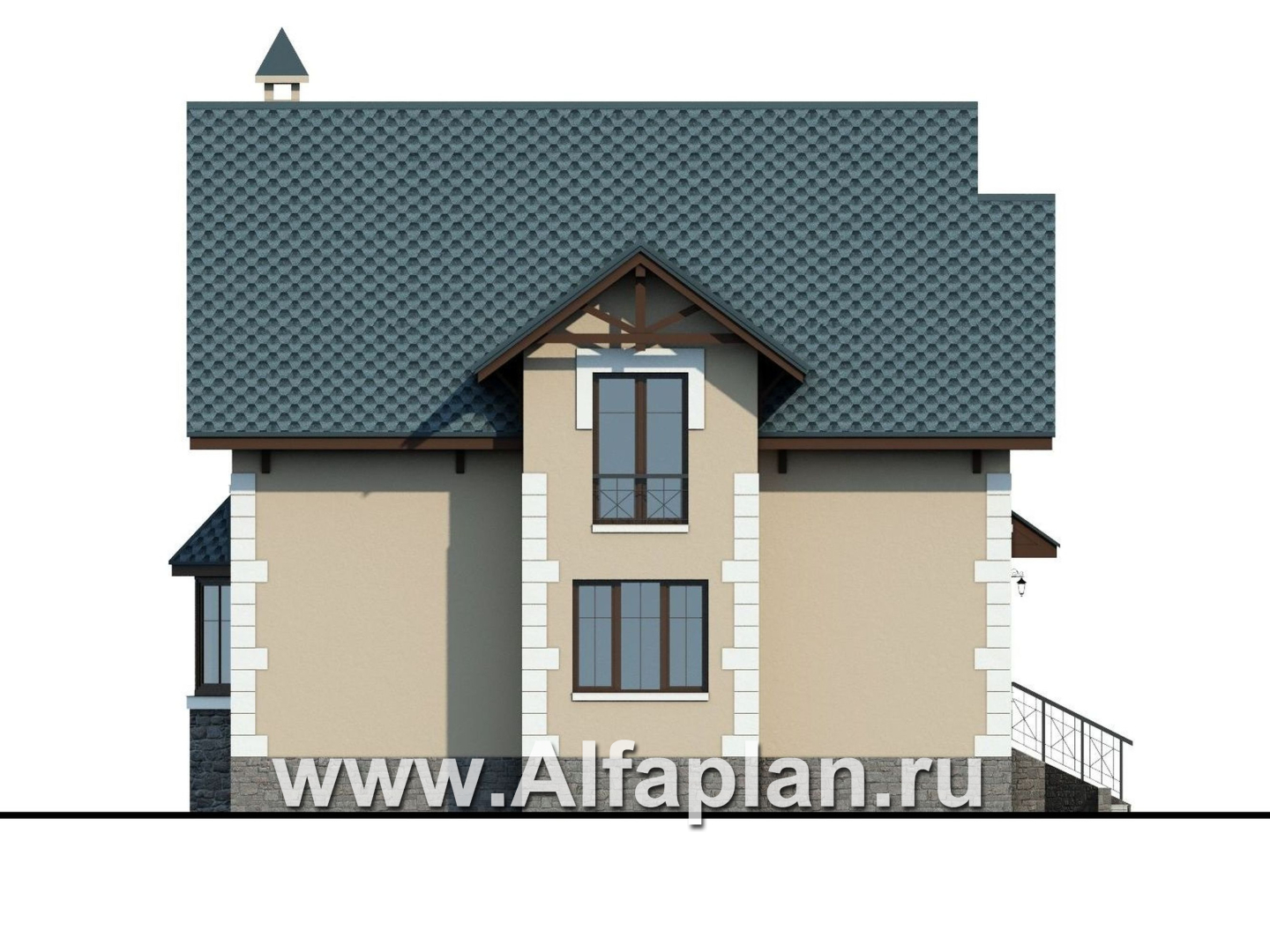

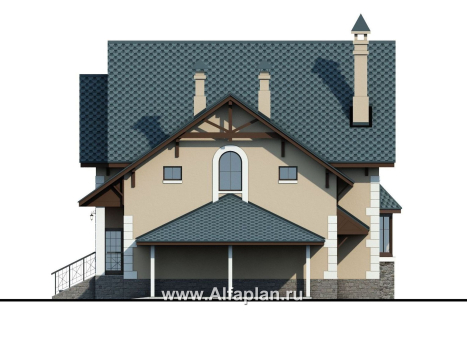

Вид справа
Вид справа

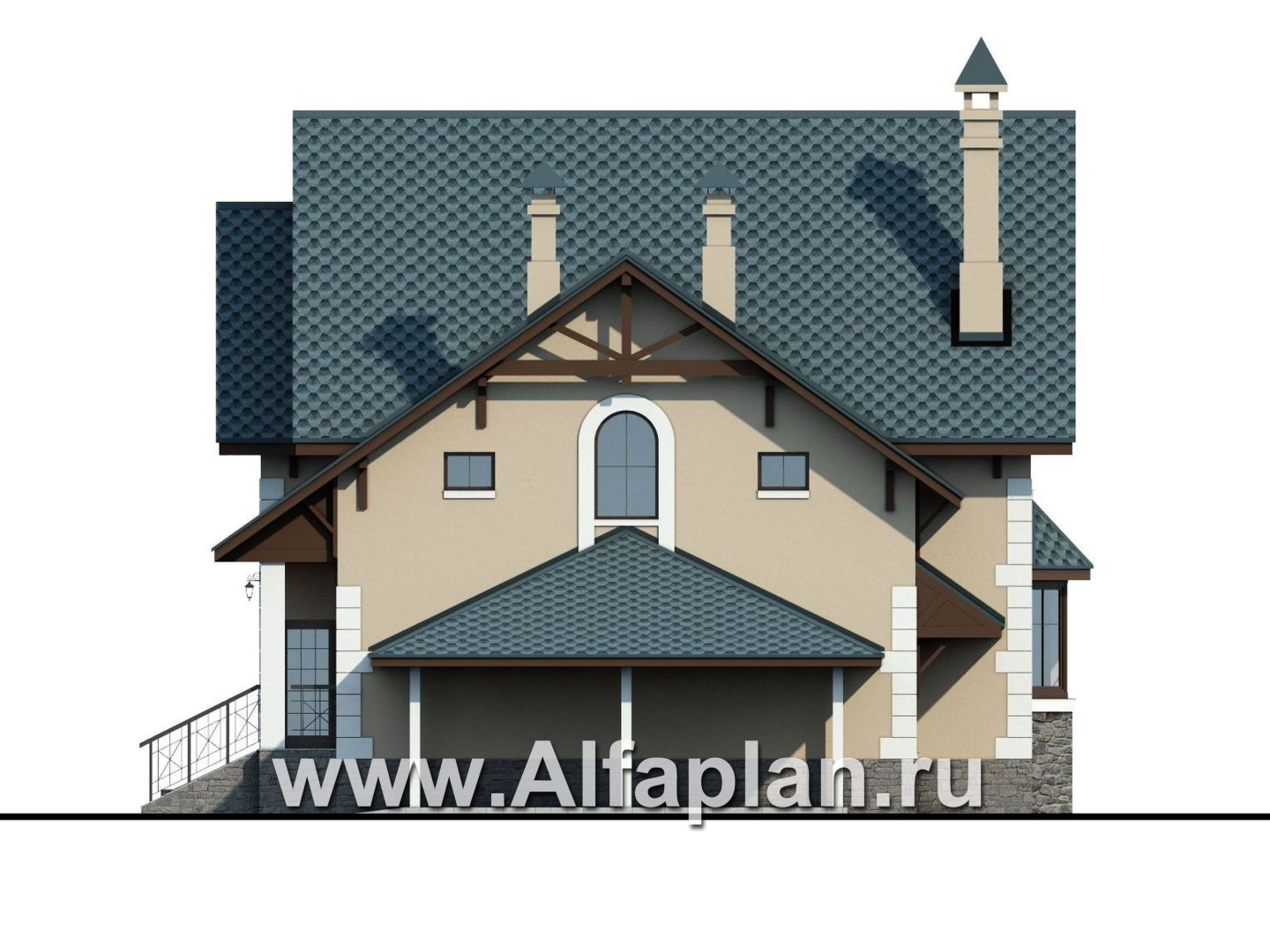

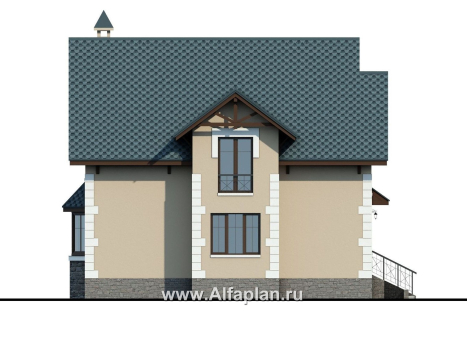

Вид сзади
Вид сзади

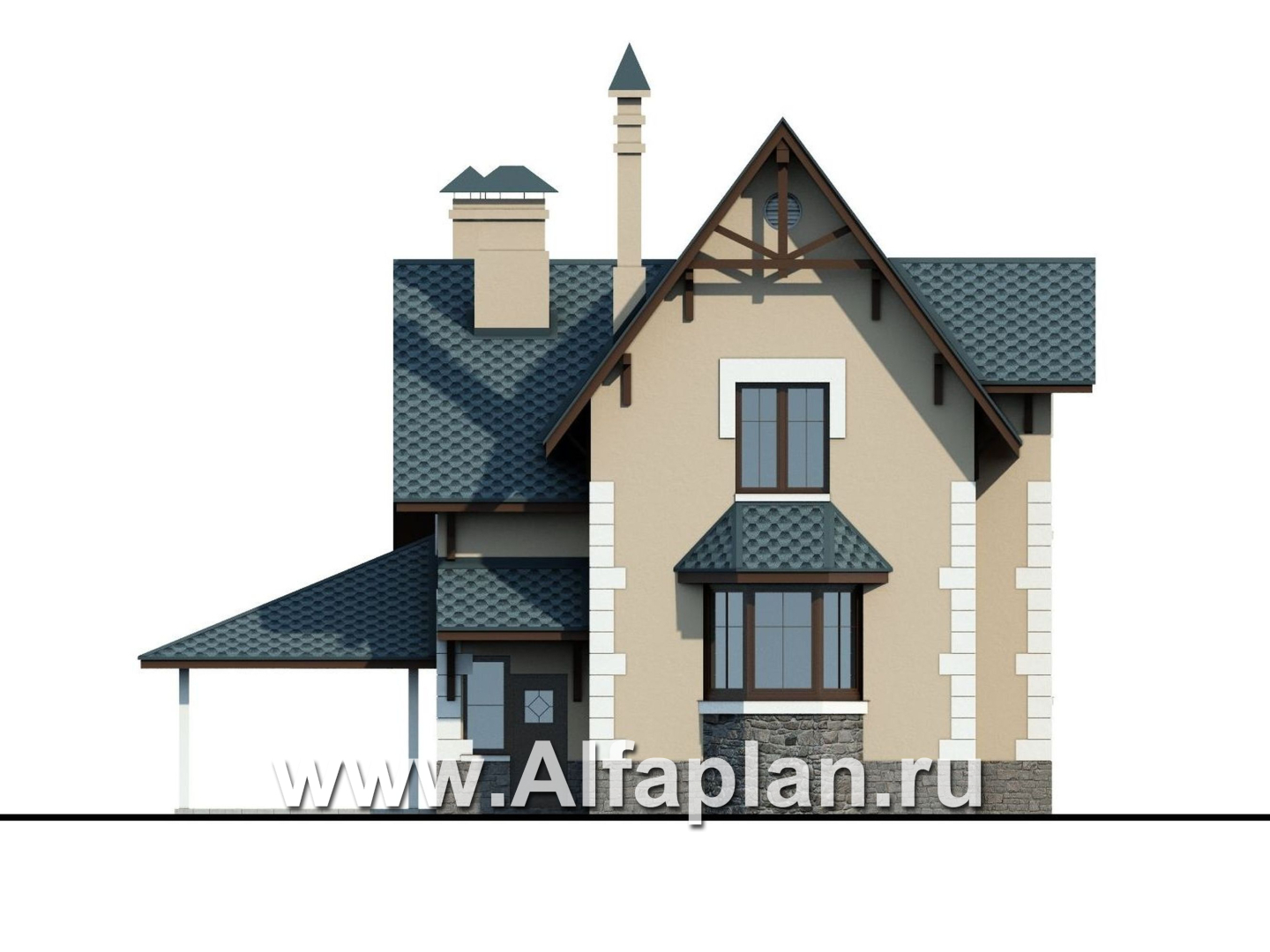

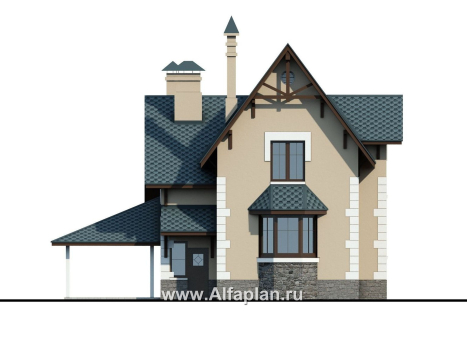

Вид слева
Вид слева

Дополнительные изображения к проекту:

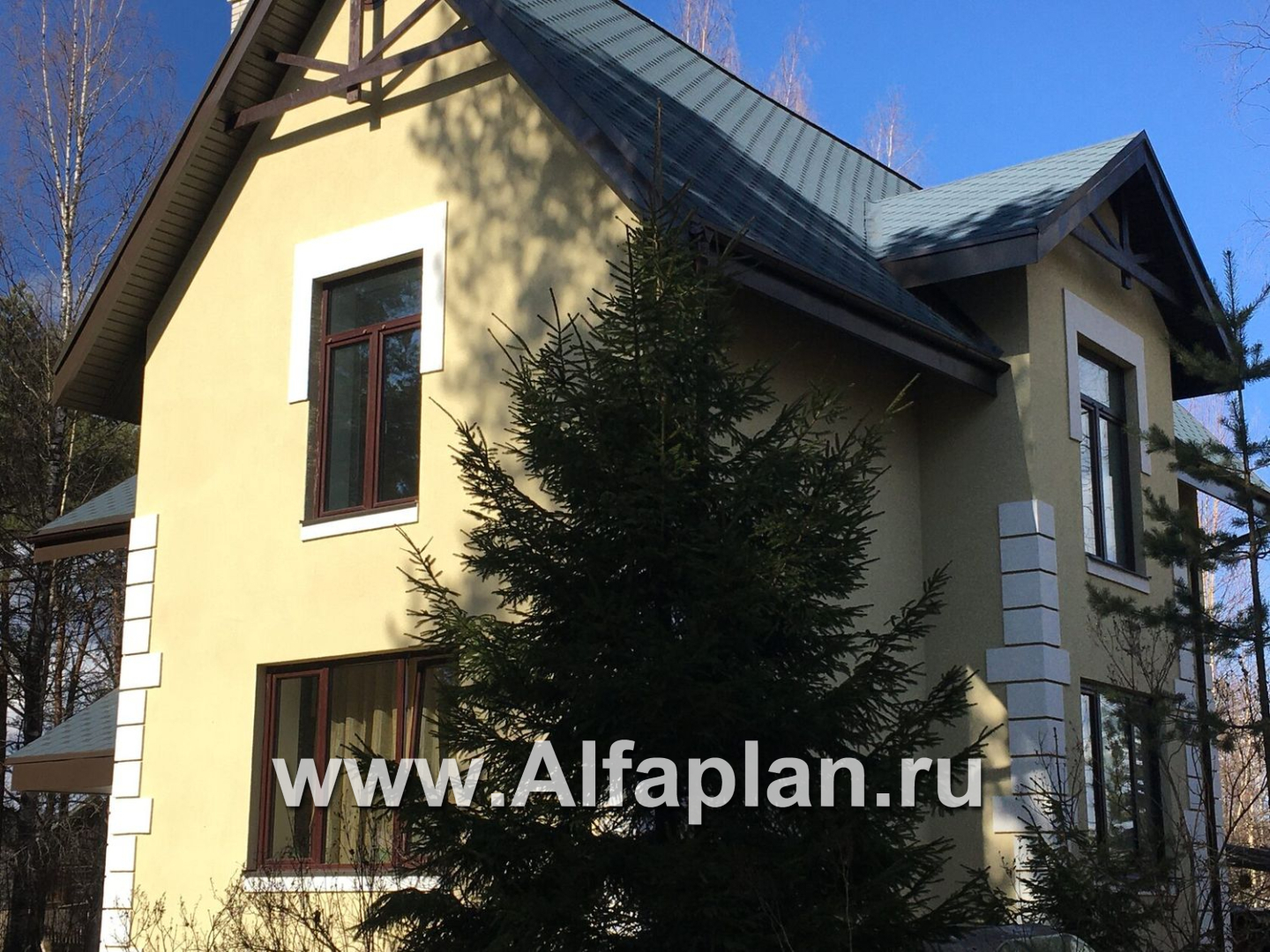

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенгазобетонные блоки или кирпич (альтернативно)

Тип перекрытиймонолитные ж/б над 1 эт. по деревянным балкам - над 2 эт.

Крышамансардная

Тип кровлибитумная черепица

Наружная отделкадекоративная штукатурка

Наружная отделка цоколяискусственный камень, штукатурка

Утеплительминеральная вата

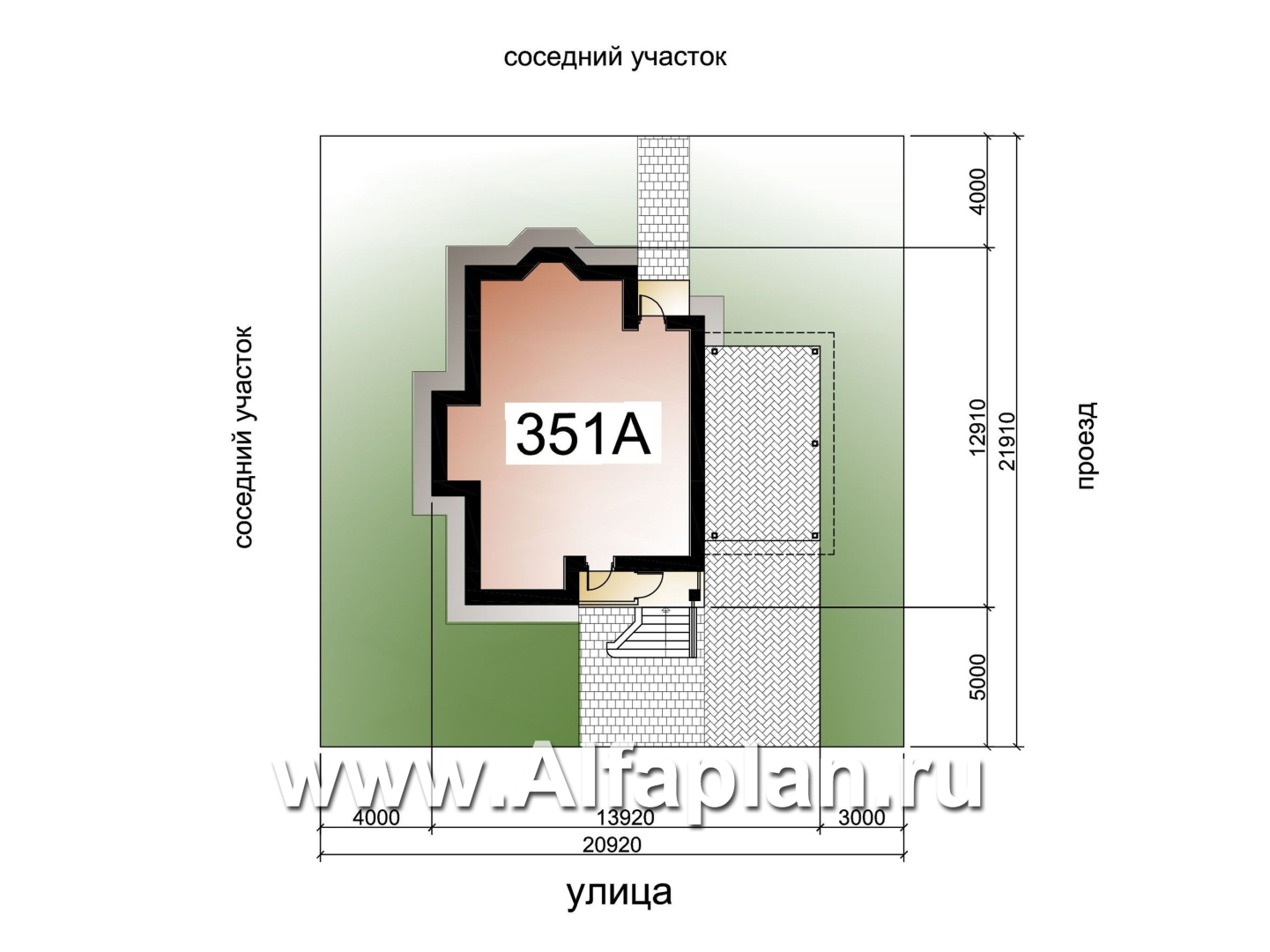

Привлекательный внешний вид, компактное пятно застройки и рациональная планировка - основные черты, характеризующие этот дом. Его внешний облик формируется красиво декорированным фасадом с угловыми декоративными элементами. По проекту крыша этого дома в основе своей двускатная, хотя и сложная по структуре и проектом в ней предусматривается использование интересных и визуально выгодных материалов. Очень привлекательно выполнен фахверк фасадов, который вместе с блочной отделкой углов, и отделкой высокого цоколя и части стен искусственным камнем, создает приятный глазу ансамбль. Что же касается материалов, предусмотренных для строительства наружных стен по проекту, то здесь имеется хорошая альтернатива – кирпич или газобетонные блоки. В этом отношении данный коттедж вхож в спаренную рубрику «проекты домов из кирпича и газобетона». Компактный план позволит посадить коттедж на небольшой участок. Разумный подход к внутреннему пространству позволит с комфортом разместить семью на небольшой площади дома.

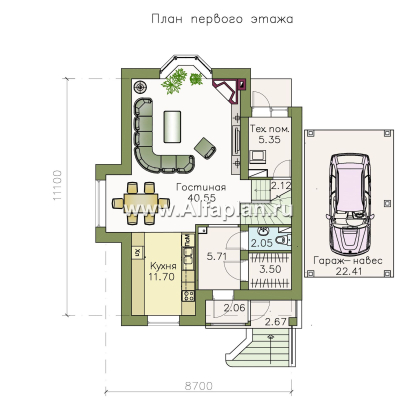

На первом этаже гостиная, столовая и кухня объединены в одно просторное помещение. Гостиная оборудована камином, зона столовой выделена эркером. Небольшая котельная совмещена с постирочной или иначе – техническим помещением, прихожая оборудована встроенными шкафами. Если описать сам ход планировки, то, зайдя в дом, через крыльцо вы сразу попадете в прихожую, и с правой стороны будет располагаться санузел и гардеробная. Далее, если проходить вглубь первого этажа, справа будет располагаться лестница на второй этаж, и собственно, впереди уже открывается большое пространство гостиной. Второй этаж - спальная зона. Она решена предельно рационально и при этом комфортабельно. Если вы подниметесь по лестнице, то сразу попадете в холл второго этажа, который занимает здесь центральное положение. Далее прямо перед собой, а также слева и справа вы увидите двери, ведущие к спальням. Одна из спален расположена рядом с душевой и санузлом, другая имеет непосредственно выход в душевую и санузел.

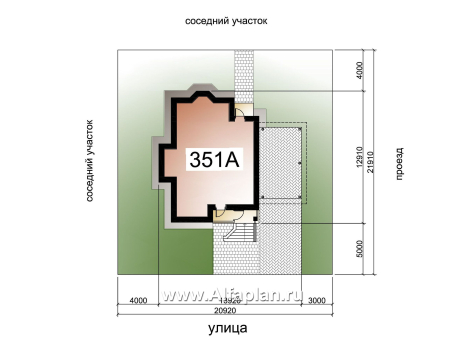

К дому на отдельном столбчатом фундаменте пристроен гараж-навес.

Если, все же, данный проект чем-то вас не устроил, не забудьте в этом случае, что в нашем обширном каталоге вас ждут прочие проекты домов в количестве более, чем пятисот штук, так что вы, так или иначе, найдете у нас то, что вам нужно!



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Наталья Овчинникова из города Новосибирск написал(а) 17.10.2016:

Вопрос по проекту 351A Здравствуйте. Хотим приобрести ваш проект для строительства. Скажите пожалуйста, возможно ли изменить облицовку на лицевой кирпич и отразить это в расчетах дома? Если фундамент монолитная плита. то как реализован перепад высоты пола в бойлерной? Не совсем понятно как делать перекрытия ж/б над первым этажом, куда будет опираться ж/б плита у лестничного пролета?

Наталья, здравствуйте.

В случае необходимости замены штукатурной поверхности на лицевой кирпич, мы прикладываем к проекту типовые узлы по облицовке. В чертежах подробно показано, как выполняется анкеровка в стеновой кладке для крепления облицовочного слоя, температурный шов, показан узел по цоколю для варианта облицовочного кирпича и конструкция верха оконных и дверных проемов. Эти дополнения бесплатно прикладываются к проекта. Соответствующую опцию нужно выбрать при заказе проекта. В форме заказа она присутствует.
Под всем домом, включая Тех. помещение предусмотрена единая монолитная ж/б плита. Она закладывается на 0.5.м от поверхности земли.
Выше выполняется обратная засыпка песком и монолитная плита пола 1-го этажа. Разница отметок достигается за счет разной толщины обратной засыпки.
В проекте разработано монолитное ж/б перекрытие, оно опирается на несущие стены, под лестничный марш в перекрытии предусмотрен проем.
