51B 3D

«Вива Бе» - рациональный дом с навесом для машины

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
142.00128.7685.6
Площадь гаража - навеса, м2
36.5 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)29000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

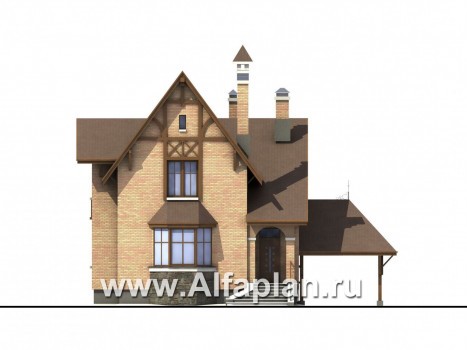

Вид спереди
Вид спереди

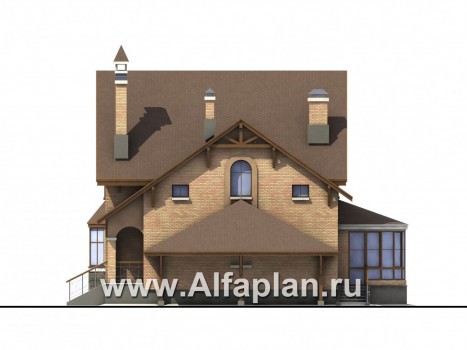

Вид справа
Вид справа

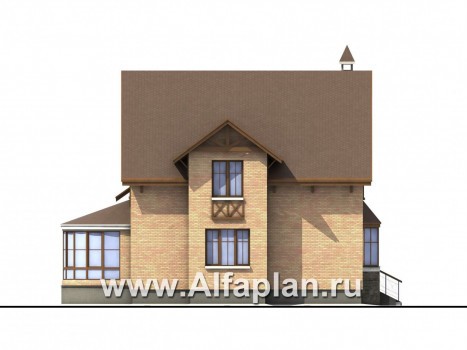

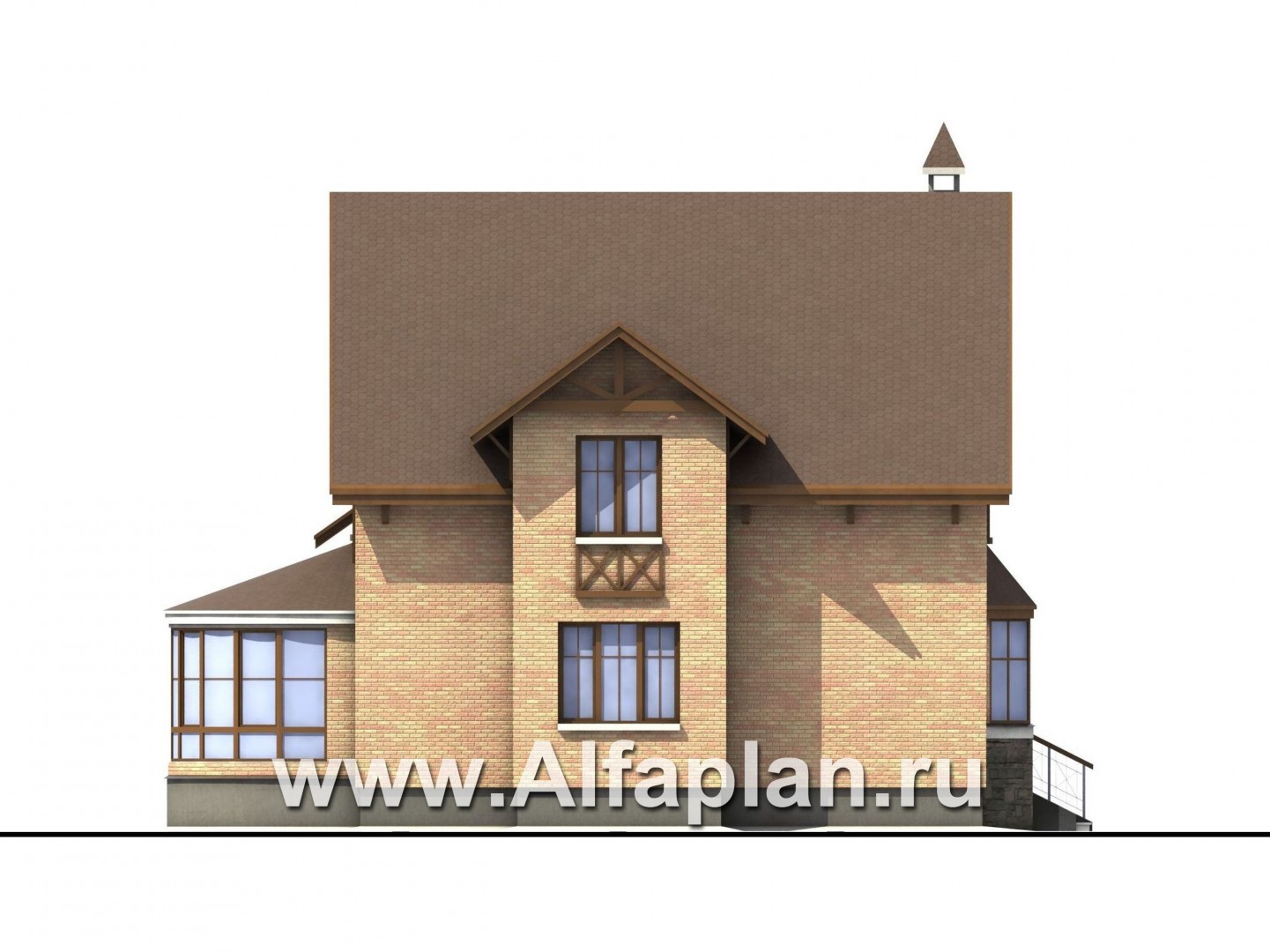

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

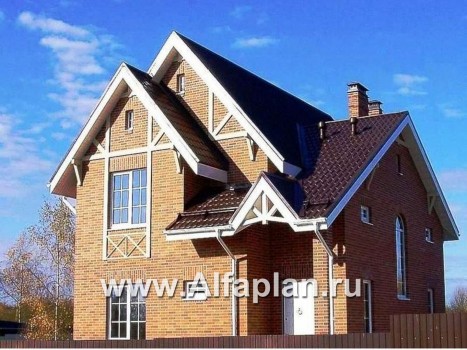

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаменталенточные монолитные ж/б

40.4 (глубиной 1.55м)  м3
Тип наружных стенгазобетонные блоки 375/400

84.0/89.0  м3
Тип внутренних стенгазобетонные 375/400

16/17  м3
Тип перекрытийпо деревянным балкам

Крышамансардная

Тип кровлибитумная черепица

259.0  м2
Наружная отделкалицевой кирпич

28 м3  м2
Наружная отделка цоколяискусственный камень, штукатурка

Высота домаот пола 1-го этажа

10.4  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.0  м
Высота мансардного скоса1.2 м в ванной комнате

Мощность котлас бойлером горячей воды

40 квт
Расчетная электр. нагрузкас учетом электроплиты

13.3 кВА
Утеплительминеральная вата

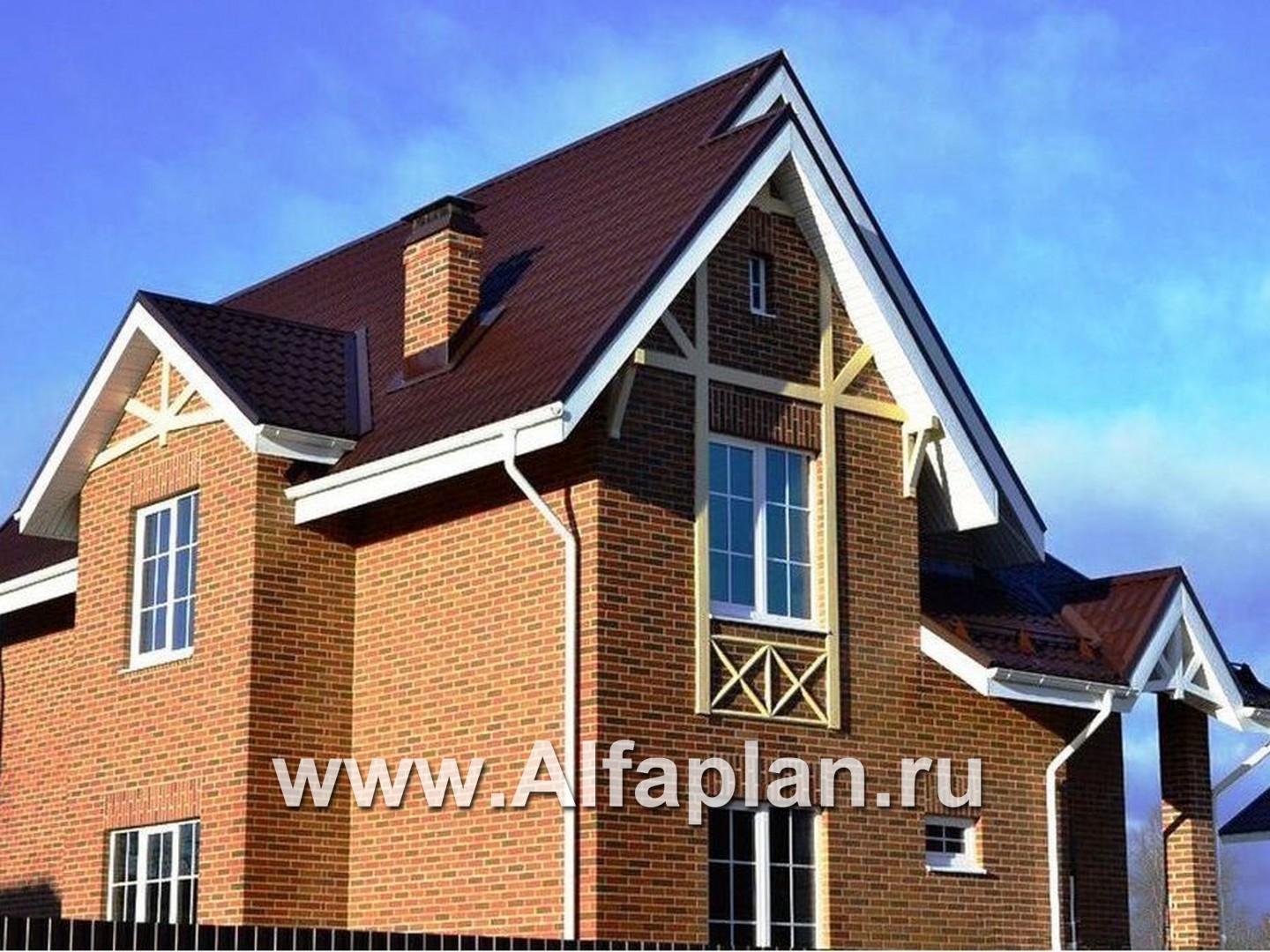

 Дом из газобетона с навесом для машины и полукруглой верандой - современное рациональное загородное жилье. Часть дома, заключенная в капитальных стенах, достаточно небольшая. Пристроенные к ней веранда и навес для автомобиля не требуют серьезного фундамента и капитальных ограждающих конструкций.

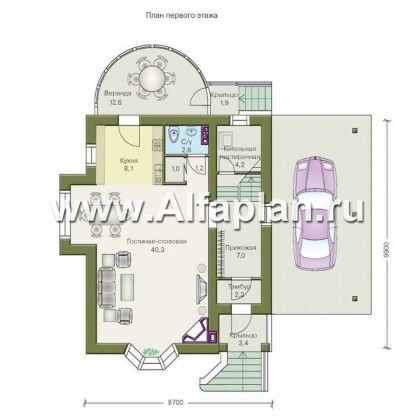

Первый этаж решен в свободной манере. Почти всю его площадь занимает единое гостевое пространство, включающее в себя гостиную, кухню и столовую. Перегородками отделен лишь санузел с кладовой. Такой прием, позволяя максимально сократить коридоры и холлы, увеличивает жилую площадь дома. Небольшая прихожая и котельная-постирочная дополняют планировку этого этажа. На втором этаже три спальни и большая ванная комната образуют спальную зону дома.

Дом из газобетона с навесом для машины и полукруглой верандой - современное рациональное  загородное жилье.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Павел из города Екатеринбург написал(а) 13.01.2014:

Владимир, спасибо за ответ. Продолжаем рассматривать Ваш проект, возникло еще пара вопросов: 1. Правильно ли я понимаю, что снег будет скатываться прямо на крыльцо или как решен данный нюанс в Вашем проекте? Собственно по второму крыльцу тот же вопрос. 2. Если мы покупаем проект в полном объеме предоставляется ли его электронная копия и входит ли в нее полноценная 3д модель? Заранее спасибо за ответы, но думаю вопросы еще появятся.

Здравствуйте, Павел!
1. Расчистить несколько квадратных метров от снега не явится проблемой для Вашего технического персонала. Но, если, все-таки, явится, то можно силами строителей продлить козырек над крыльцом.
2. Электронная версия проекта и 3d-модель не предоставляется. Об этом говорится на сайте.

Павел из города Екатеринбург написал(а) 09.01.2014:

Здравствуйте. Подскажите, возможно ли доработать проект небольшим балконом над эркером из спальни?

Здравствуйте, Павел!
Благодарим Вас за внимание к нашим проектам и обращение в нашу студию.
Такие корректировки на проектном уровне мы не выполняем. Это могут сделать Ваши строители самостоятельно.

Ольга из города Литва написал(а) 02.11.2012:

Проект нравится. Есть несколько вопросов. 1. Какова высота по этажам и высота дома от земли до высшей точки? 2. Достаточно ли ширины фундамента для блока шириной 500 мл с последующей штукатуркой ( рекомендуете ли Вы такой вариант строительства ) ? 3.Если специалисты порекомендуют фундамент плитный для моего участка смогу ли я использовать ваш проект под другой тип фундамента? Спасибо. С уважением, Ольга

Ольга, здравствуйте.Высота дома в коньке -10.36 м от пола 1-го этажа.. высота от земли -11.41м.
Ширина монолитной ленты под наружные стены 400 мм в верхней части сделано утолщение (вывод) -ширина -565 мм.Конструкция фундамента в первую очередь определяется характеристикой грунтов участка. Если в результате геологических изысканий рекомендован плитный фундамент, следовательно его и нужно применять. Такую конструкцию мжет разработать для Вас наш конструктор за небольшую доплату, могут выполнить Ваши строители.
