162B

"Чистые пруды"- компактный дом с гаражом

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2жилая площадь дома, м2
203.00117.26
Площадь гаража - навеса, м2
28.14 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Вариант проекта с гаражом на 2 машиныСтоимость разработки - 40000 рубл.
Архитектурно-строительные чертежи (АС)38000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

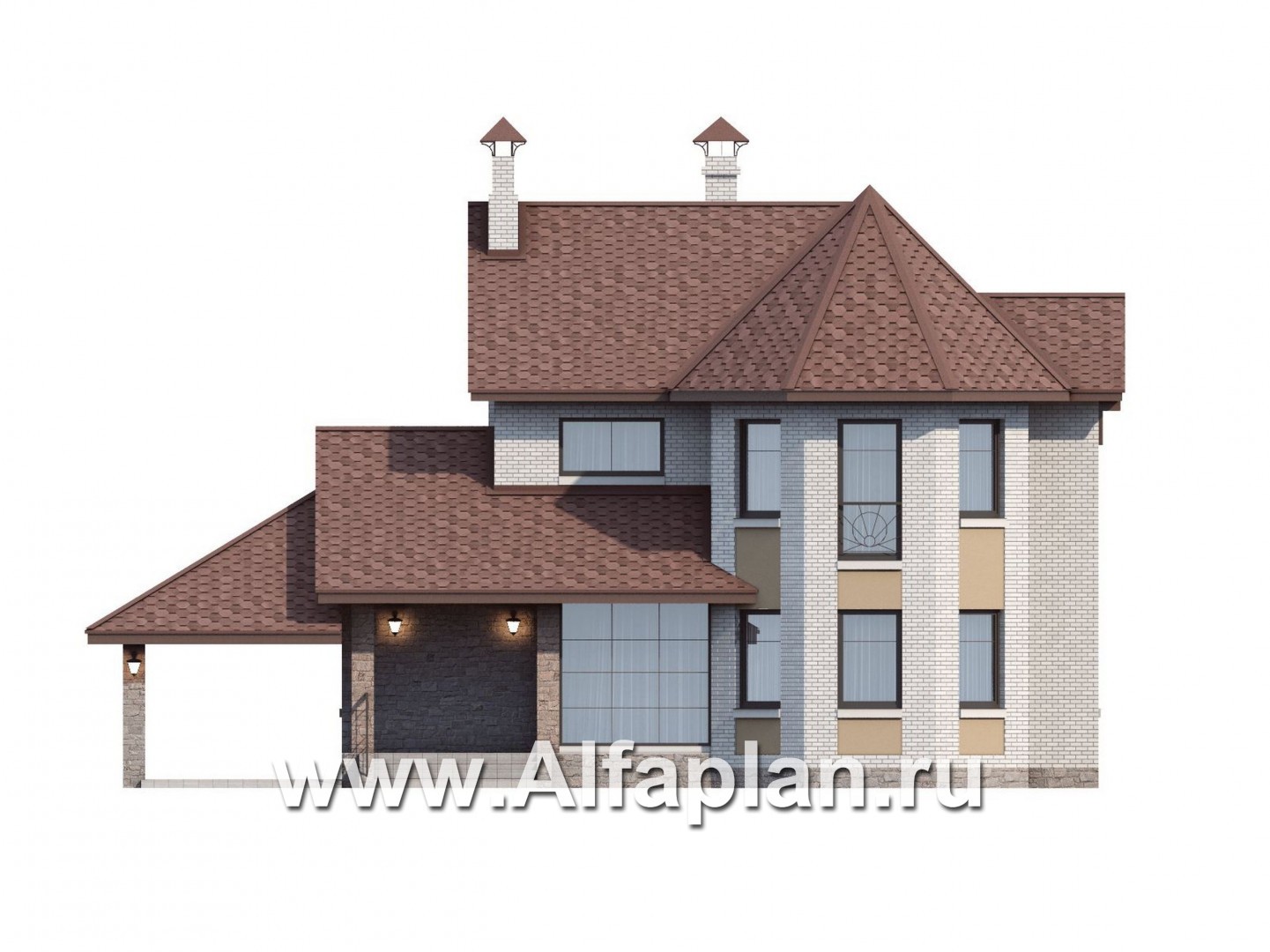

Вид спереди
Вид спереди

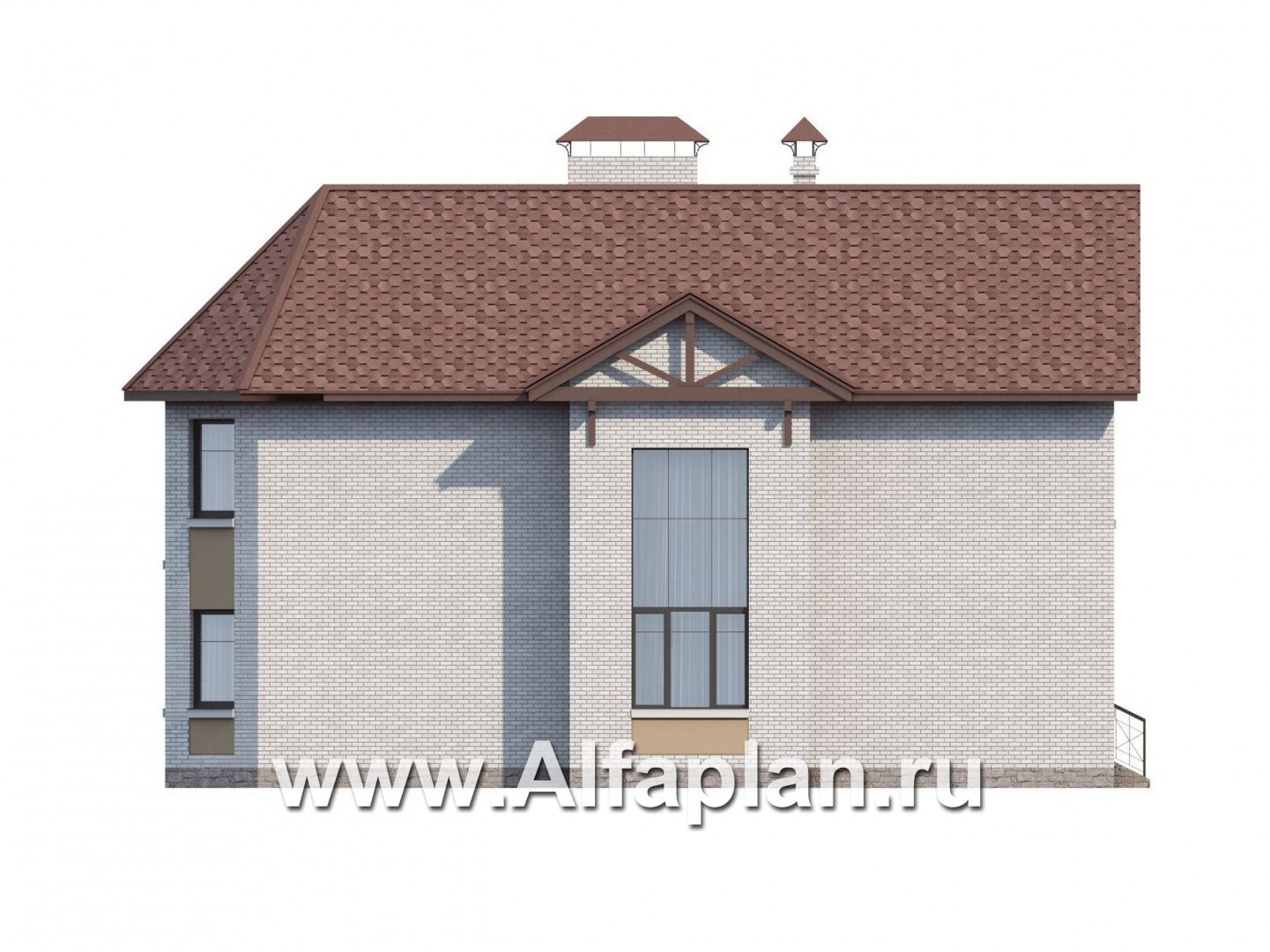

Вид справа
Вид справа

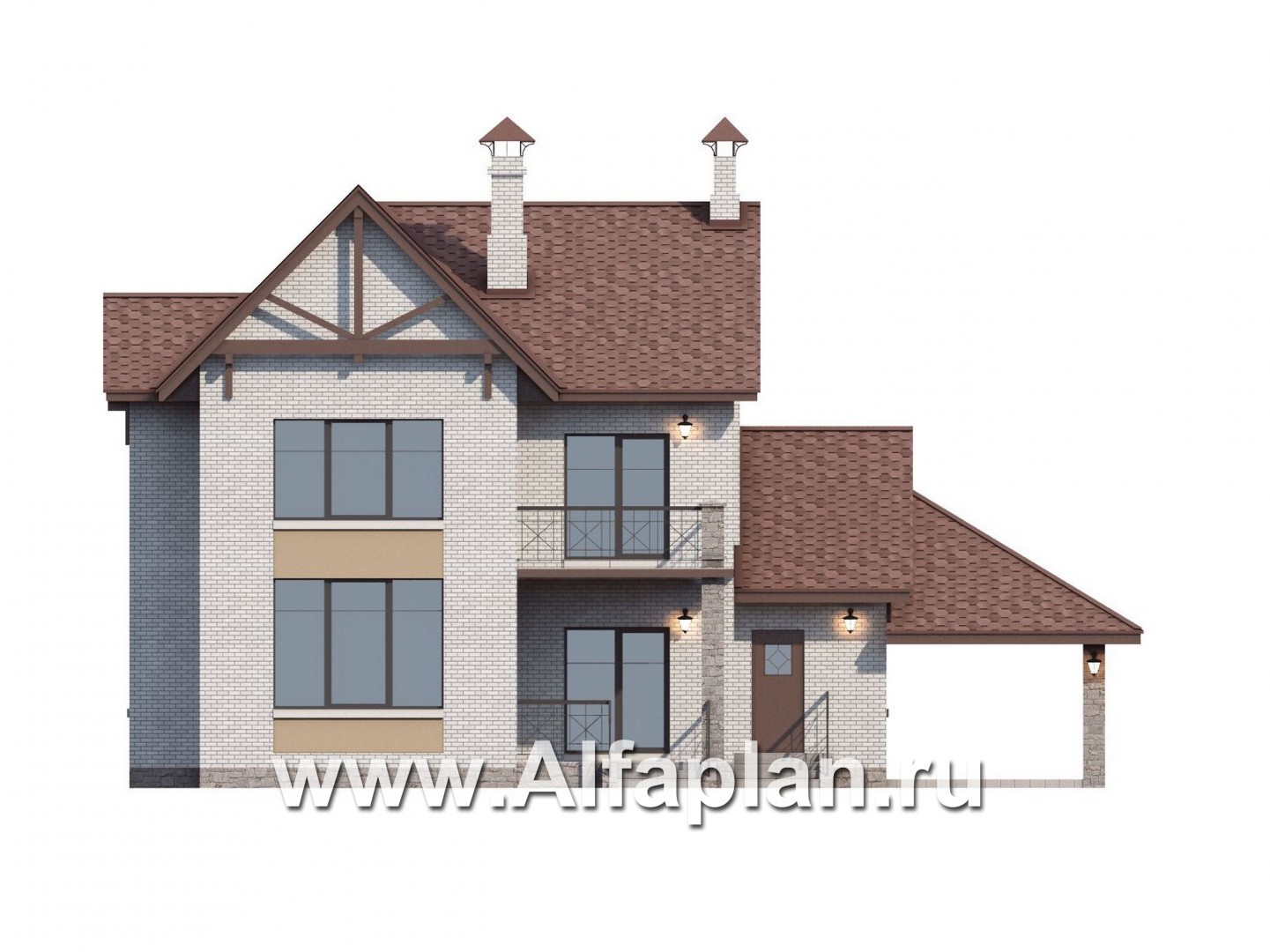

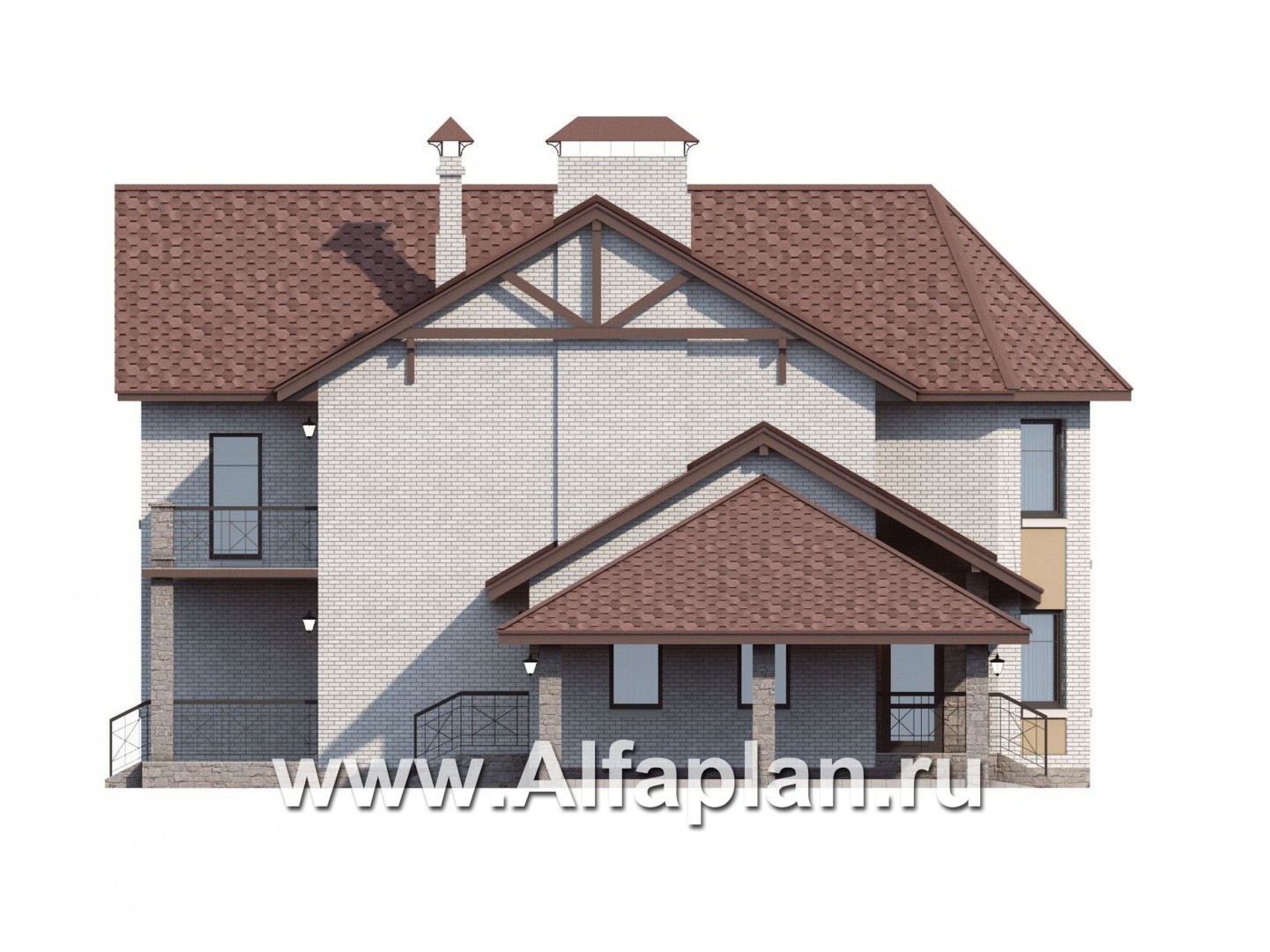

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенгазобетонные блоки, кирпич (альтернативно)

Тип внутренних стенгазобетонные блоки, кирпич (альтернативно)

Тип перекрытиймонолитные ж/б над 1 эт. по деревянным балкам - над 2 эт.

Крышапо деревянным стропилам

Тип кровлибитумная черепица, возможна металлочерепица или натуральная

Наружная отделкаоблицовочный кирпич, штукатурка

Наружная отделка цоколяискусственный камень

Утеплительминеральная вата


Считается, что обустройство в загородном доме двухсветного пространства оправдано только при значительных площадях. И все же грамотный подход к планировке с успехом решает проблему: сравнительно компактная постройка вполне может вмещать все необходимые для комфортного проживания помещения плюс приятный бонус  – второй свет с его обилием пространства и воздуха.

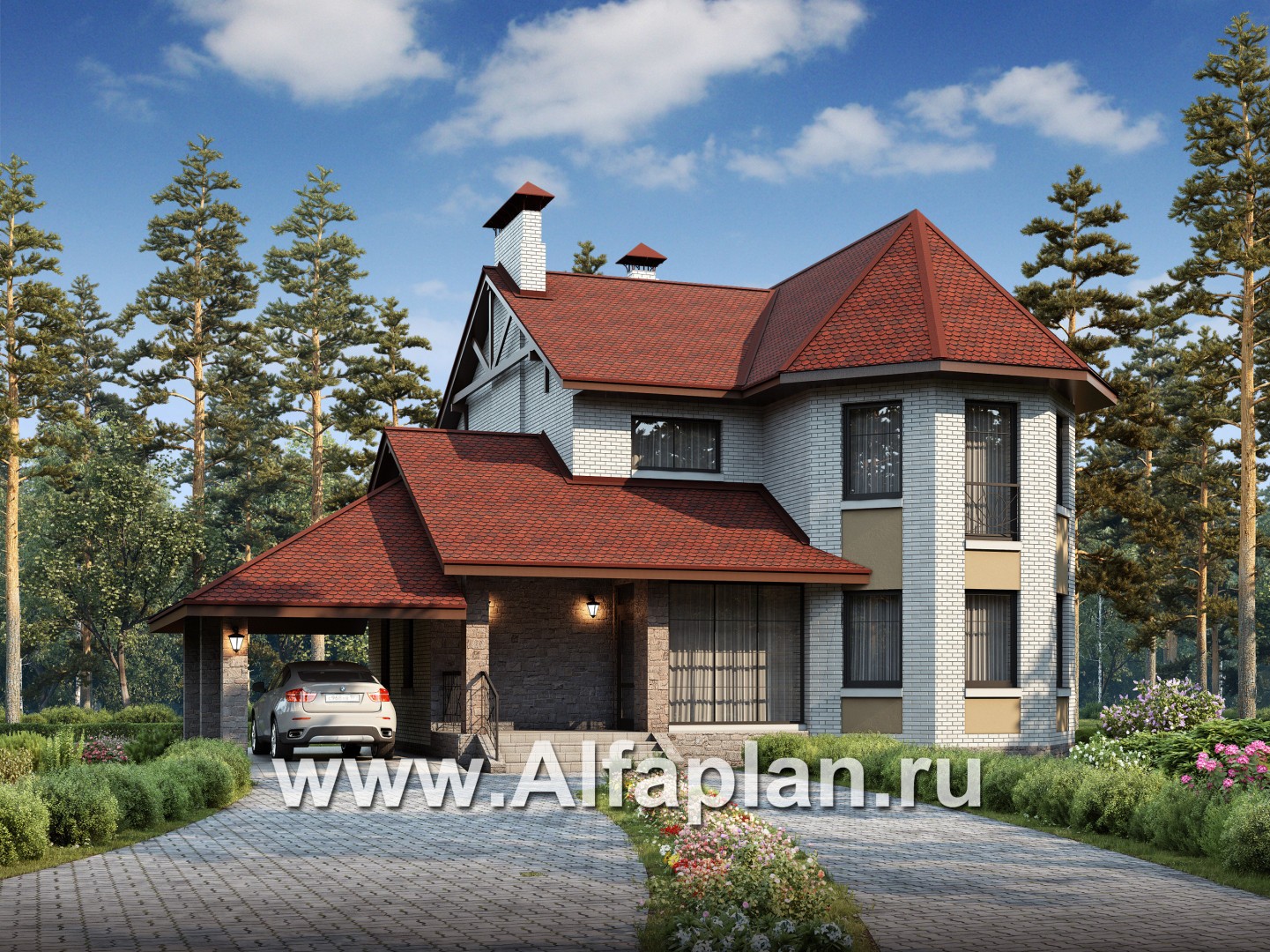

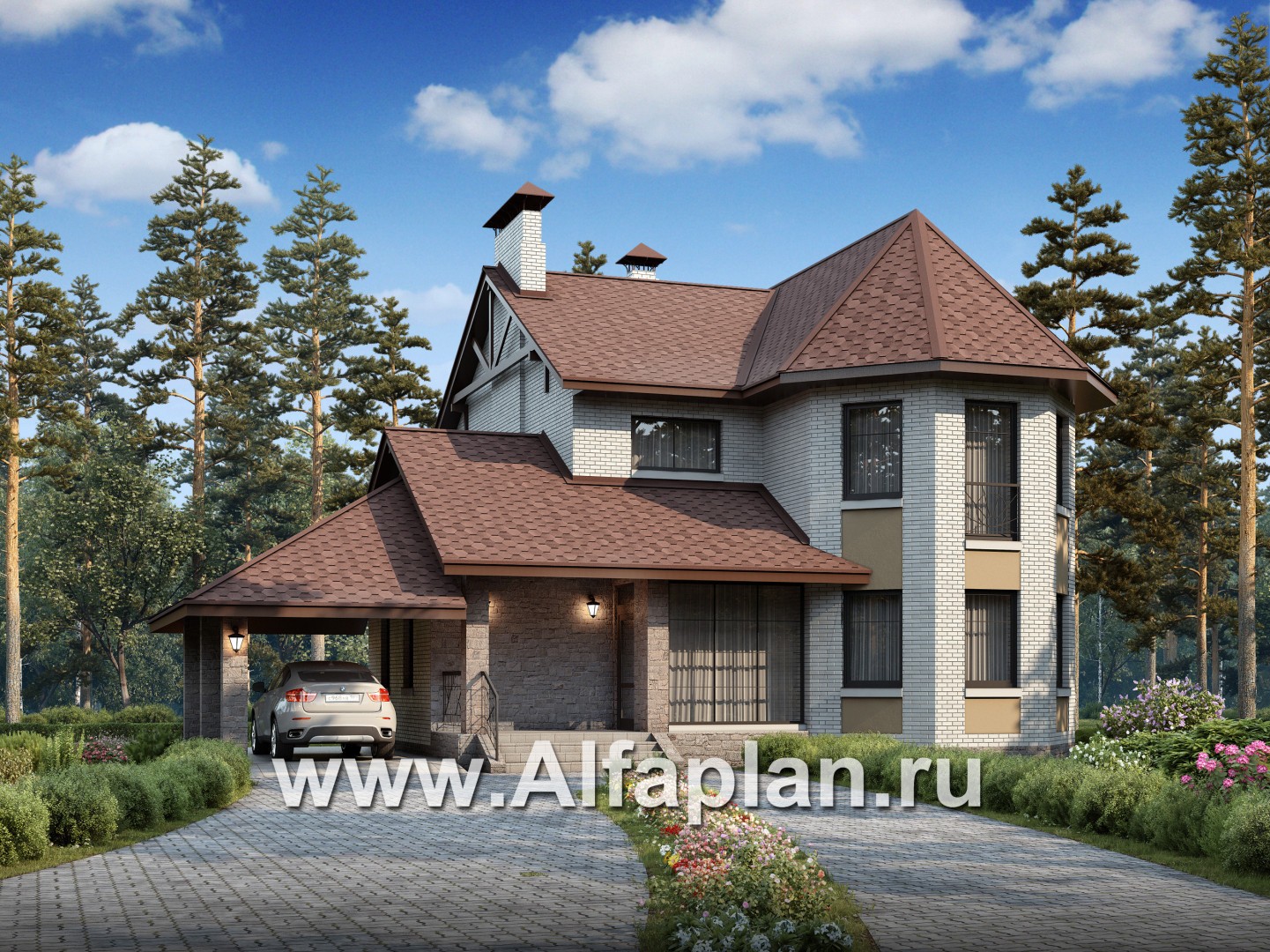

Этот дом, который можно построить как из кирпича, так и из газобетона,  рассчитан на то, чтобы удивлять, восхищать, привлекать внимание. Причем речь и об особенностях планировки, и о внешнем виде здания. Фасад дома фактически составлен из эркеров – причем один из них имеет форму многогранника. Еще интересный нюанс – многоярусная скатная крыша со сложной геометрией. Черепица (натуральная, битумная, металлочерепица), безусловно, добавляет фасаду элегантности. Стоит обратить внимание и на сочетание в его отделке разных фактур и оттенков – темного рустового камня, газобетонной кладки и штукатурки пастельных тонов.

Чердак дома не эксплуатируется, подвал не предусмотрен, зато, согласно проекту, запланированы пристроенные помещения – веранда, переходящая в балкон на втором этаже, а также навес для автомобиля, все чаще приходящий на смену дорогостоящим теплым гаражам.  Существует проект дома без навеса для авто (162A).

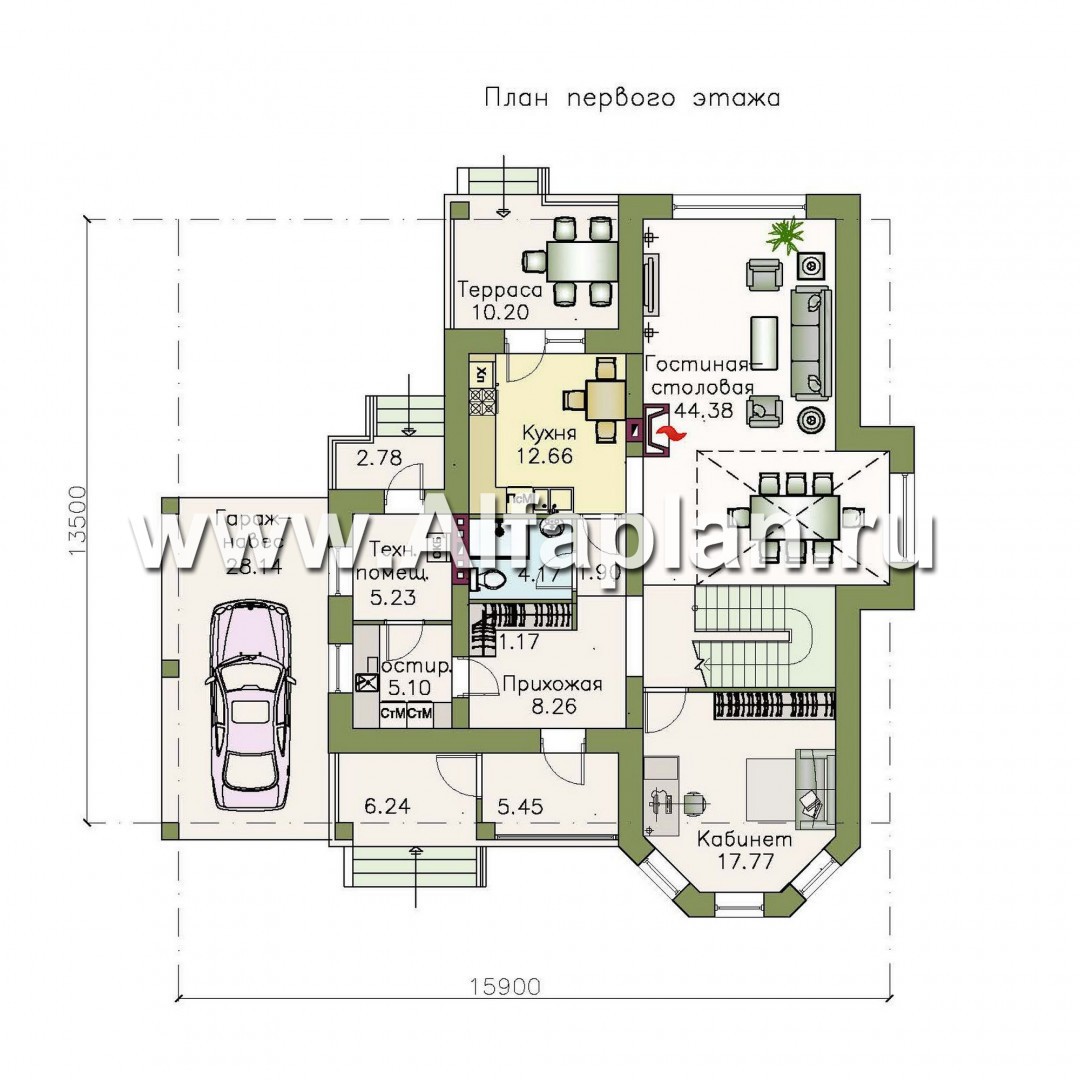

На первом этаже располагается объединенная гостевая группа, часть которой – а именно помещение, отведенное под столовую, – имеет второй свет. И все же, несмотря на столь выраженное разделение гостиной-столовой на функциональные зоны, пространство удалось зрительно «собрать» – с помощью грамотно расположенного камина

Из гостиной, согласно проекту коттеджа, можно попасть на крытую веранду, сообщающуюся, помимо этого, и с кухней. Удобство такого решения сполна можно будет оценить в теплое время года, когда веранда станет местом для семейных трапез.

Помимо гостевой зоны и хозяйственных помещений, на первом этаже предусмотрено просторное изолированное помещение, идеально подходящее под библиотеку или кабинет. Попасть в него можно из холла, там же располагается лестница, ведущая на второй этаж.

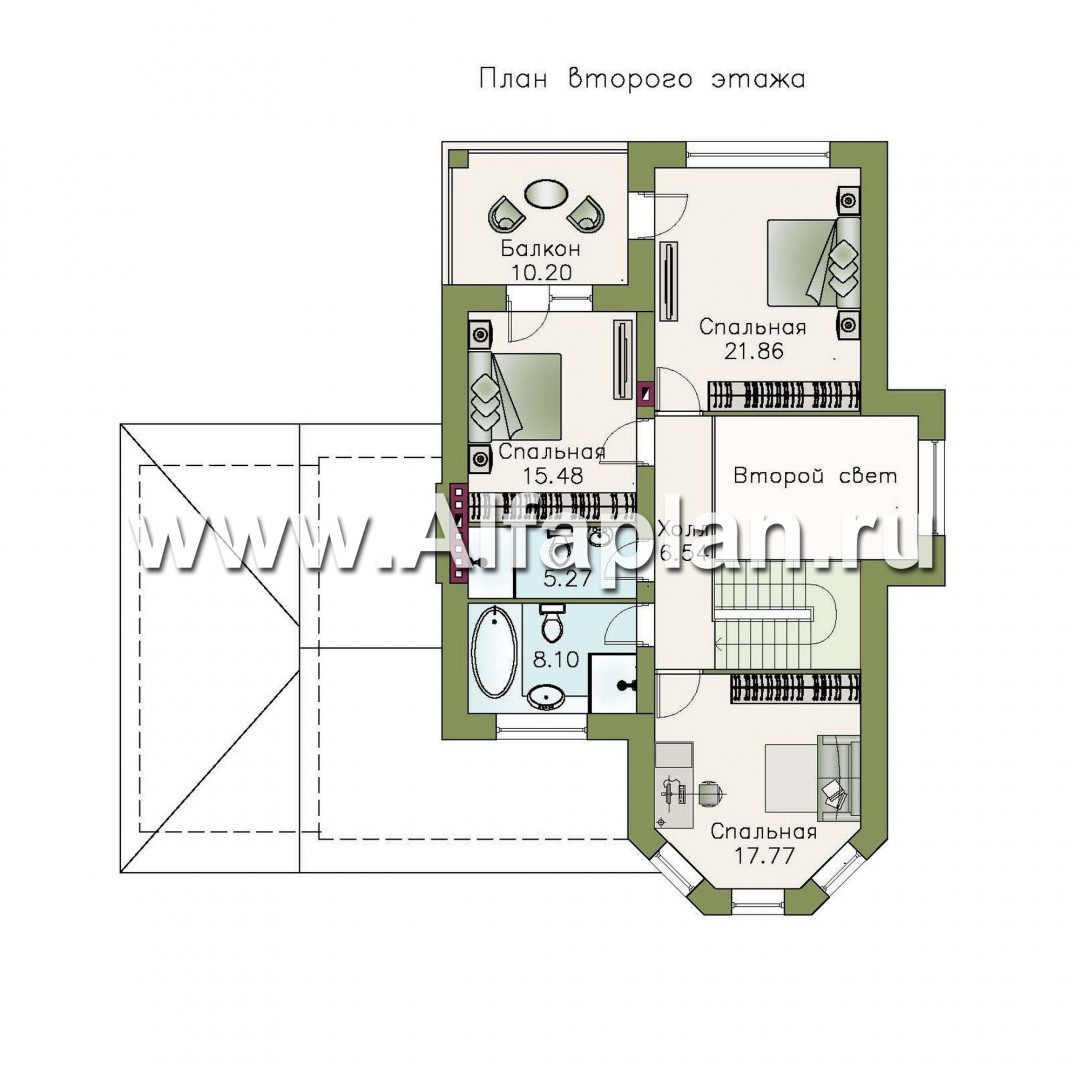

По замыслу автора проекта этого дома из газобетона или кирпича, на втором этаже находятся две смежные спальни, объединенные балконом. Третья спальня является изолированной. Кроме того, на этаже предусмотрено два санузла.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Татьяна из города Екатеринбург написал(а) 09.09.2014:

Добрый день! Скажите уже есть рабочие чертежи проекта? Его можно приобрести?

Татьяна, добрый день,
 Готовы рабочие чертежи проекта 162а.
 Под Ваш заказ мы можем разработать комплект чертежей 162В (т.е. с доработанным навесом
для машины). Срок готовности - 10 рабочих дней с момента предоплаты.
Сергей из города Киев написал(а) 04.10.2012:

Отлично! То что долго искал. Всего пара вопросов: можно ли перекрыть второй свет и сделать там еще одну небольшую комнату? возможен ли цокольный этаж? можно ли на заднем фасаде увеличить террасу и балкон и продолжить по задней стене, чтобы захватить и гостиную и спальню над ней? А вообще - этот проект, самый удачный, как по мне; я просмотрел много похожих предыдущих проектов Тарасова В. (ему лично респект) - чего-то не хватало, но этот практически отшлифован. Жду ответов ответов на вопросы и еще хотелось бы узнать объем стройматериалов.

Сергей, здравствуйте. Благодарим за хороший отклик о нашем проекте. Этот проект - новая разработка нашей студии, пока рабочих чертежей нет. И, к сожалению, подробной информации пока нет. Принципиально можно сказать следующее. От второго света Вы можете отказаться без корректировки проекта. Этот проем закрывается аналогично схеме основного перекрытия ( арматурный каркас, заливка бетоном). В этом случае двусветное окно бокового фасада придется разделить на 2 окна - 1-го и 2-го этажей. Террасу так же можно увеличить самостоятельно. Цокольный этаж можно дополнить в Паспорте проекта. Сергей в Одессе у нас есть представить -Екатерина Рачкова ( www.alfaplan.com.ua). Вопросы по подготовке и доставке проекта можно адресовать ей.
