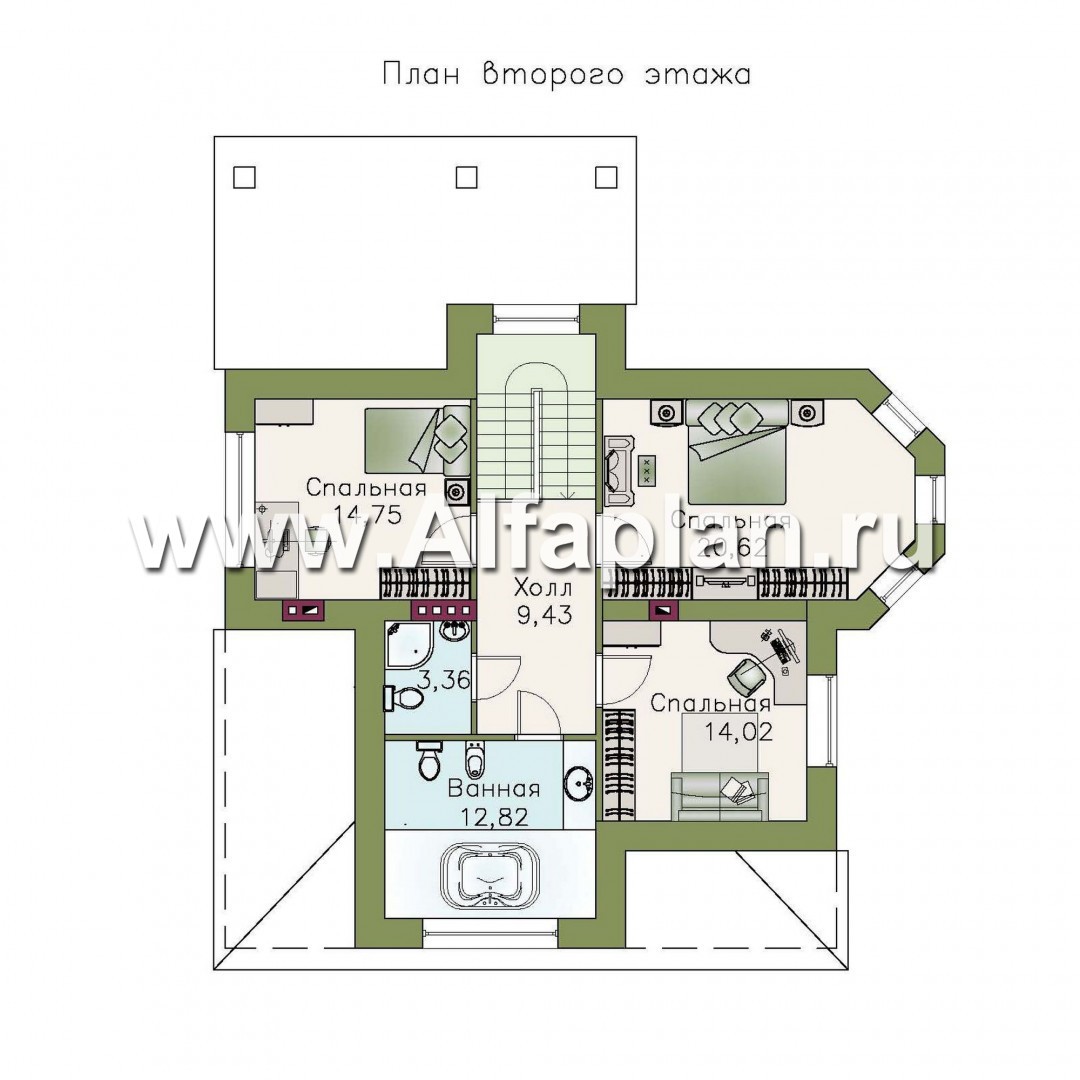

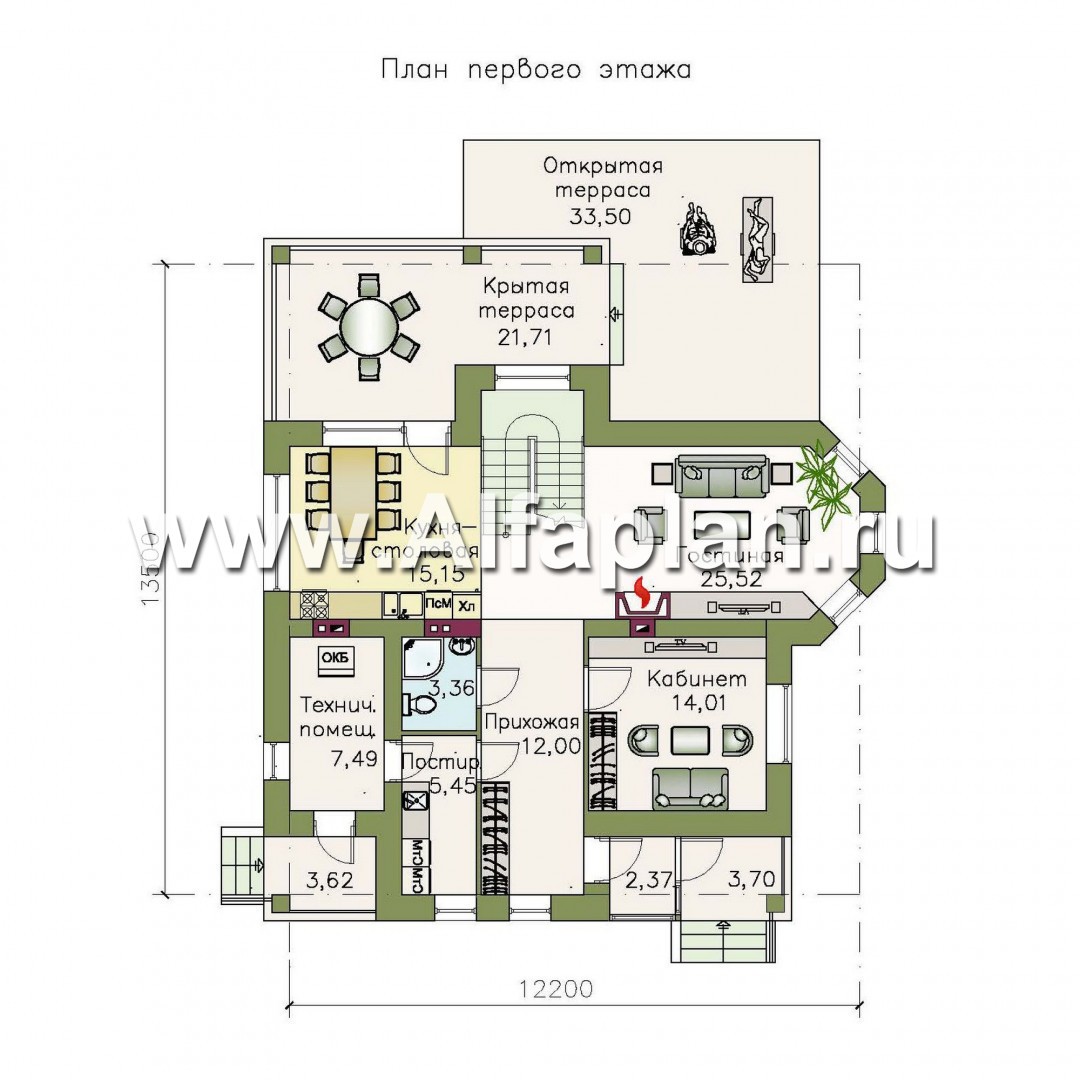

Здравствуйте. В образце документации представлен именно этот проект. Изучая этот образец я вижу множество конструктивных ошибок. Например рассогласование на чертежах и в спецификации размеров мауэрлатной балки (на отметке 9,635). Судя по разрезам в разделе КЖ мауэрлат по прериметру стен на разных отметках. Так ли это?
Добрый день, Максим.

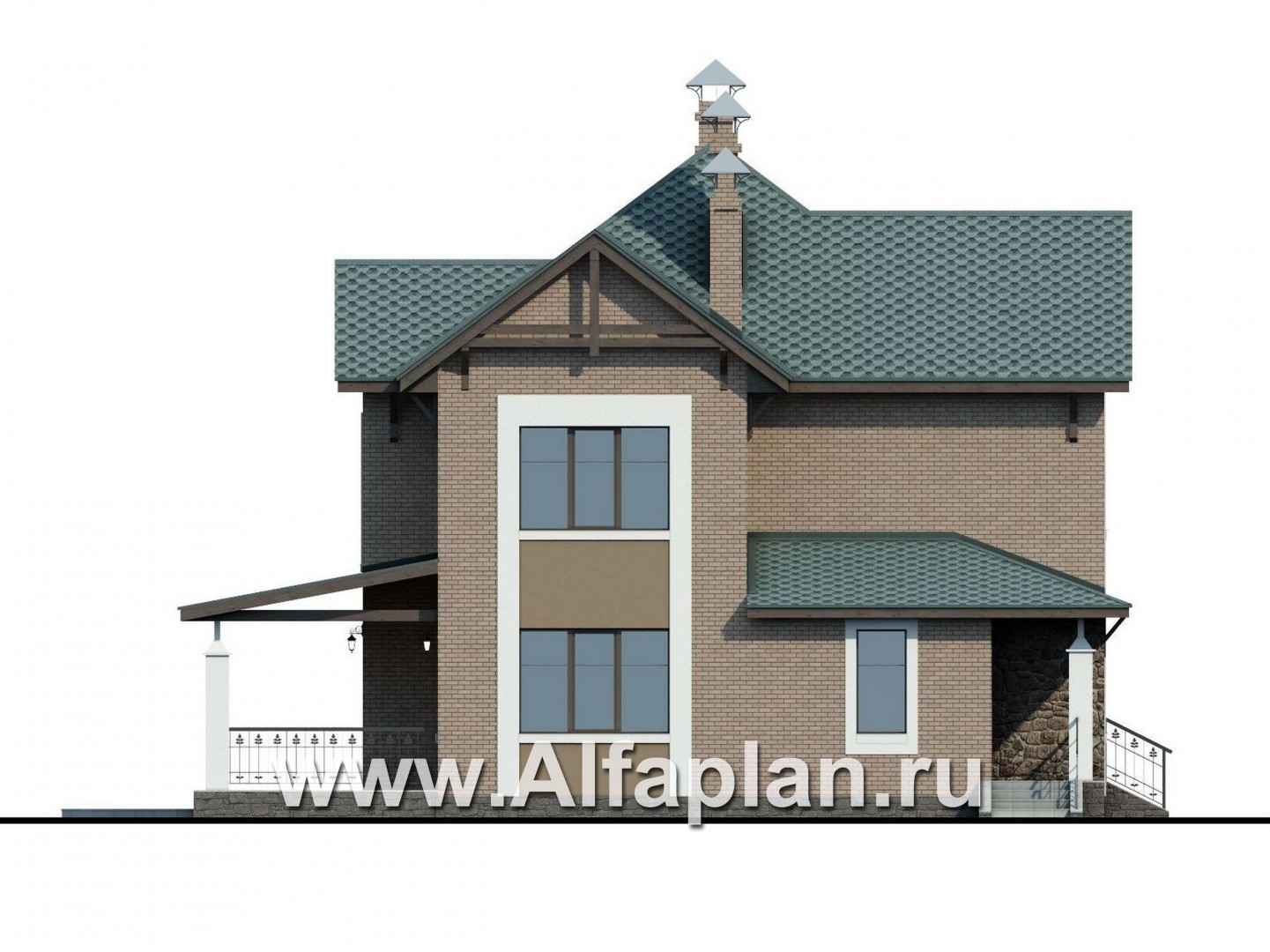

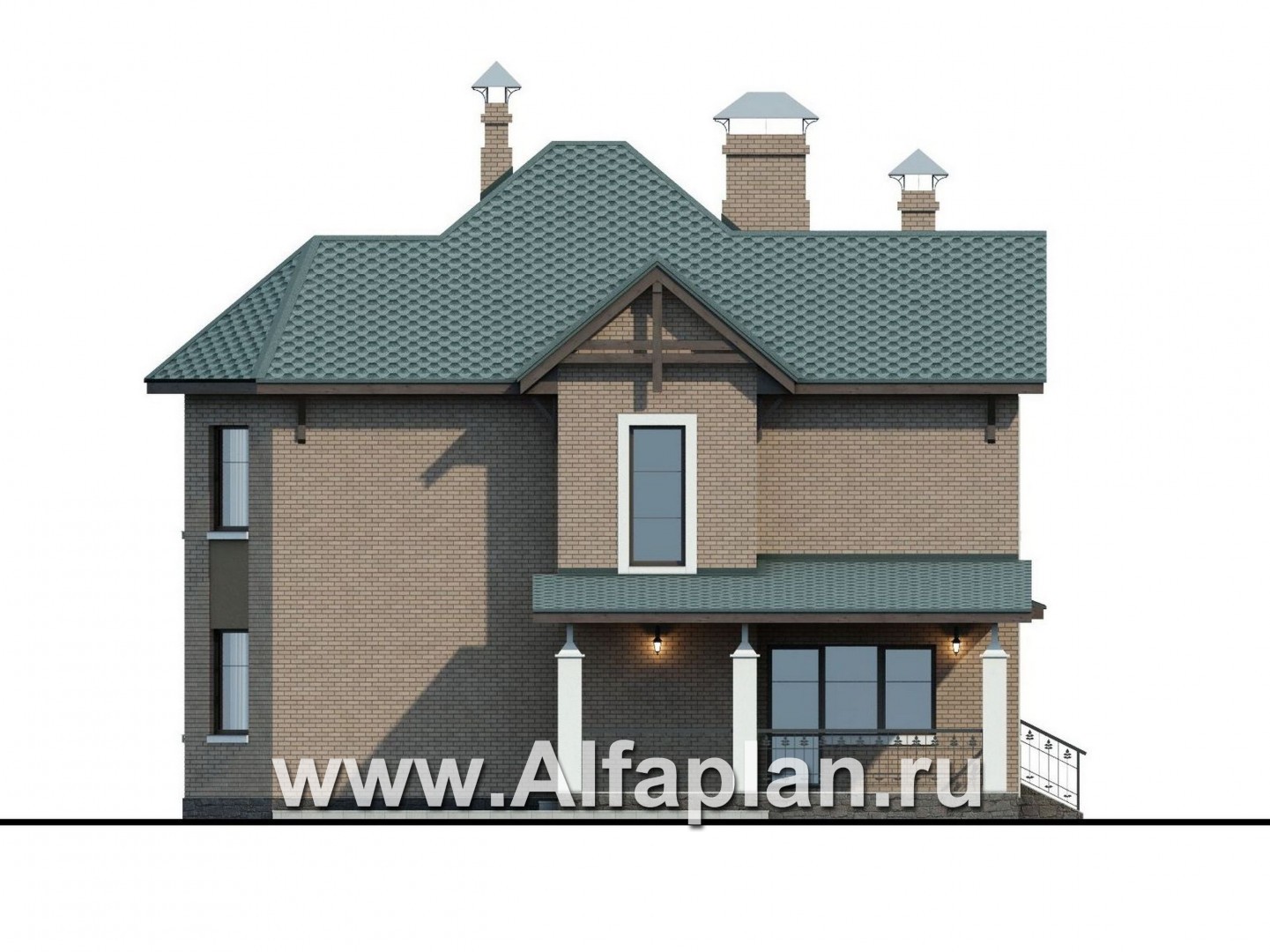

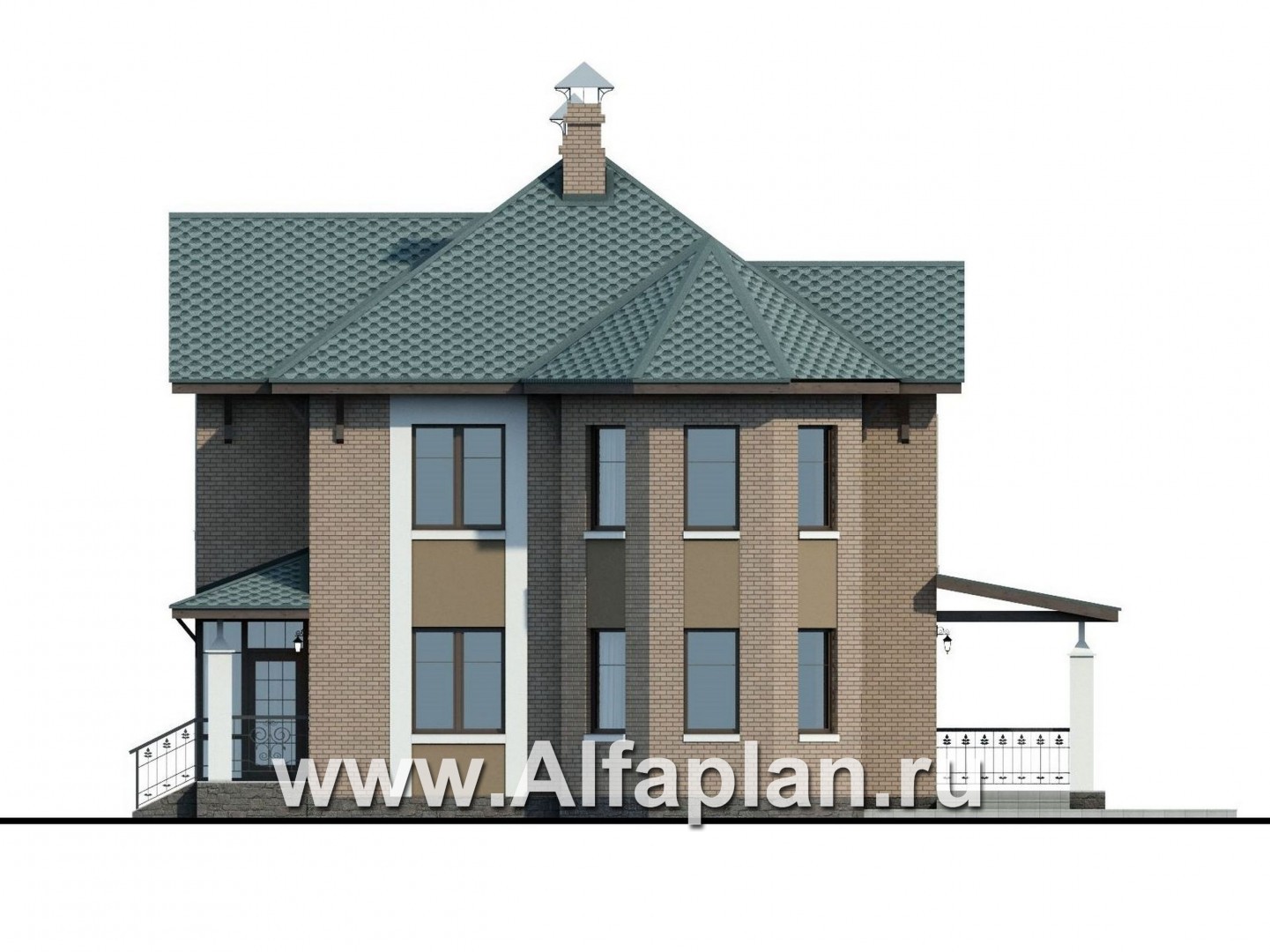

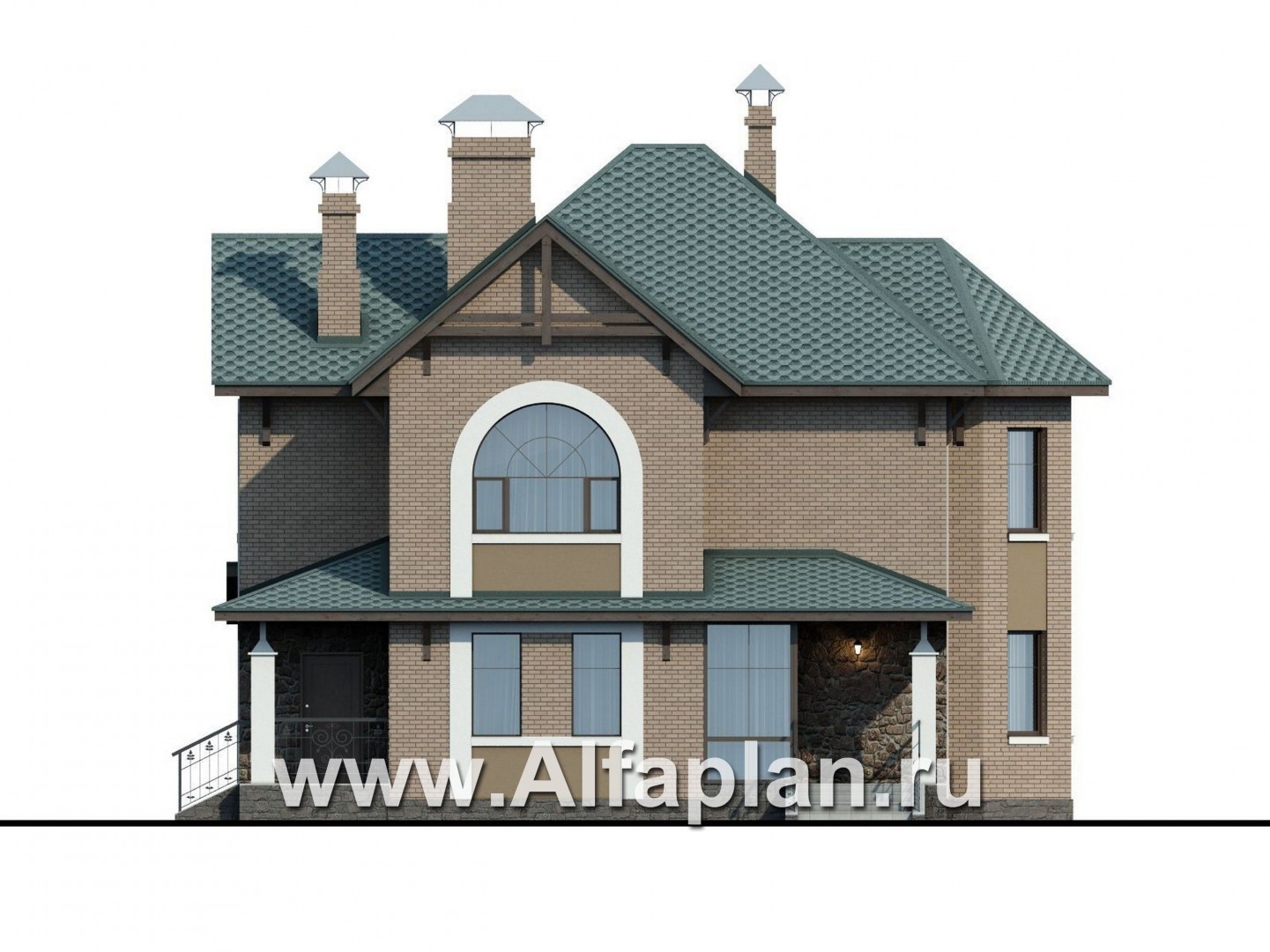

Если Вы заметили, что у дома основная кровля имеет четыре отметки коньков, разные пролеты крыльев здания, а отметка карнизных свесов у всего дома одна. По этой причине отметки мауэрлатов располагаются на разных отметках. Балка на отметке 9,635 – это коньковый прогон и он принят такого же сечения как и мауэрлат – 150х150мм.
В проекте предусмотрено выполнение лобовых врубок в мауэрлатах размером 25-35 мм
