67A 3D

"Уют" - проект небольшого коттеджа с зимним садом

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2жилая площадь дома, м2
174.30104.9
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)36000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

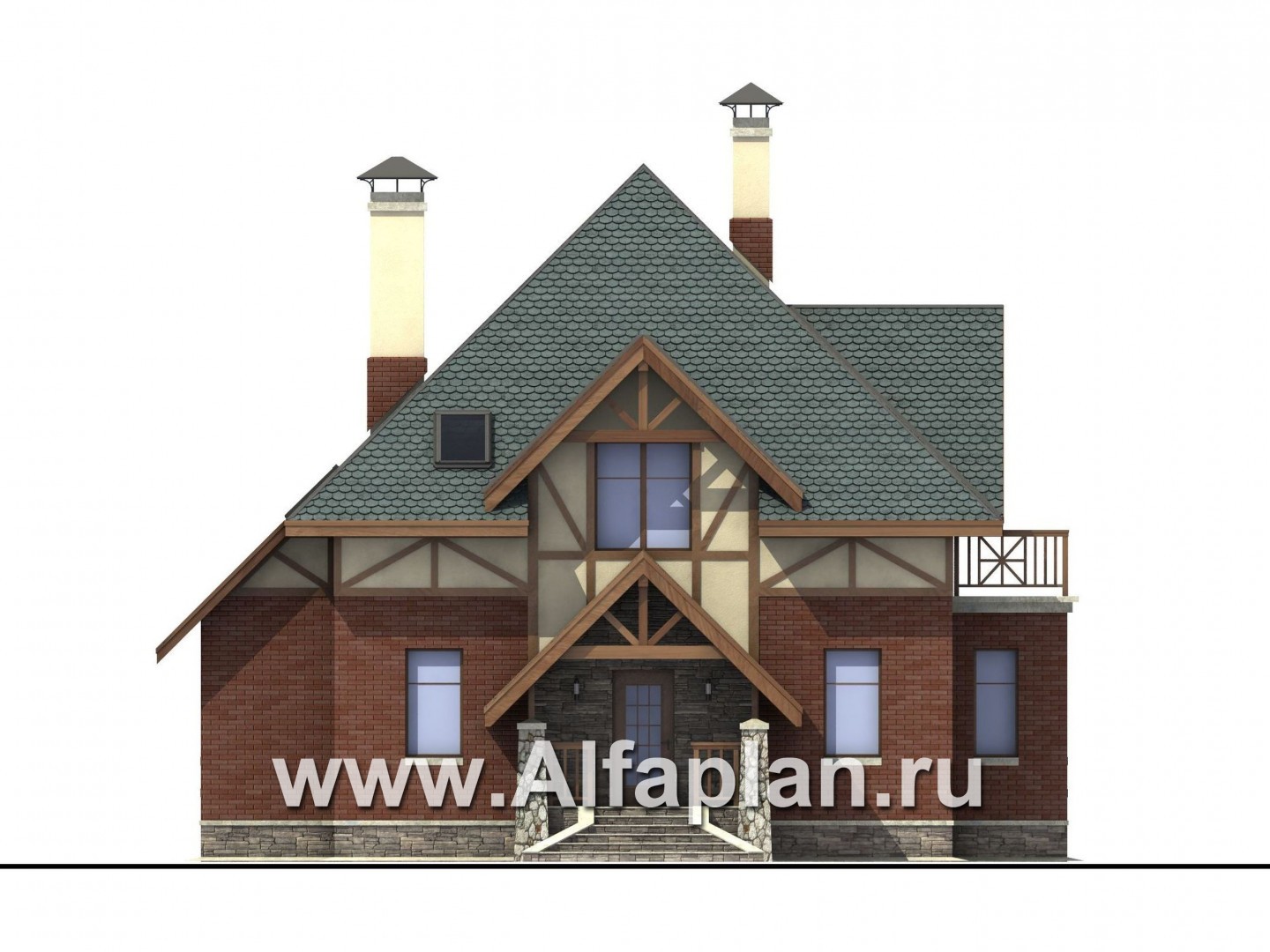

Вид спереди
Вид спереди

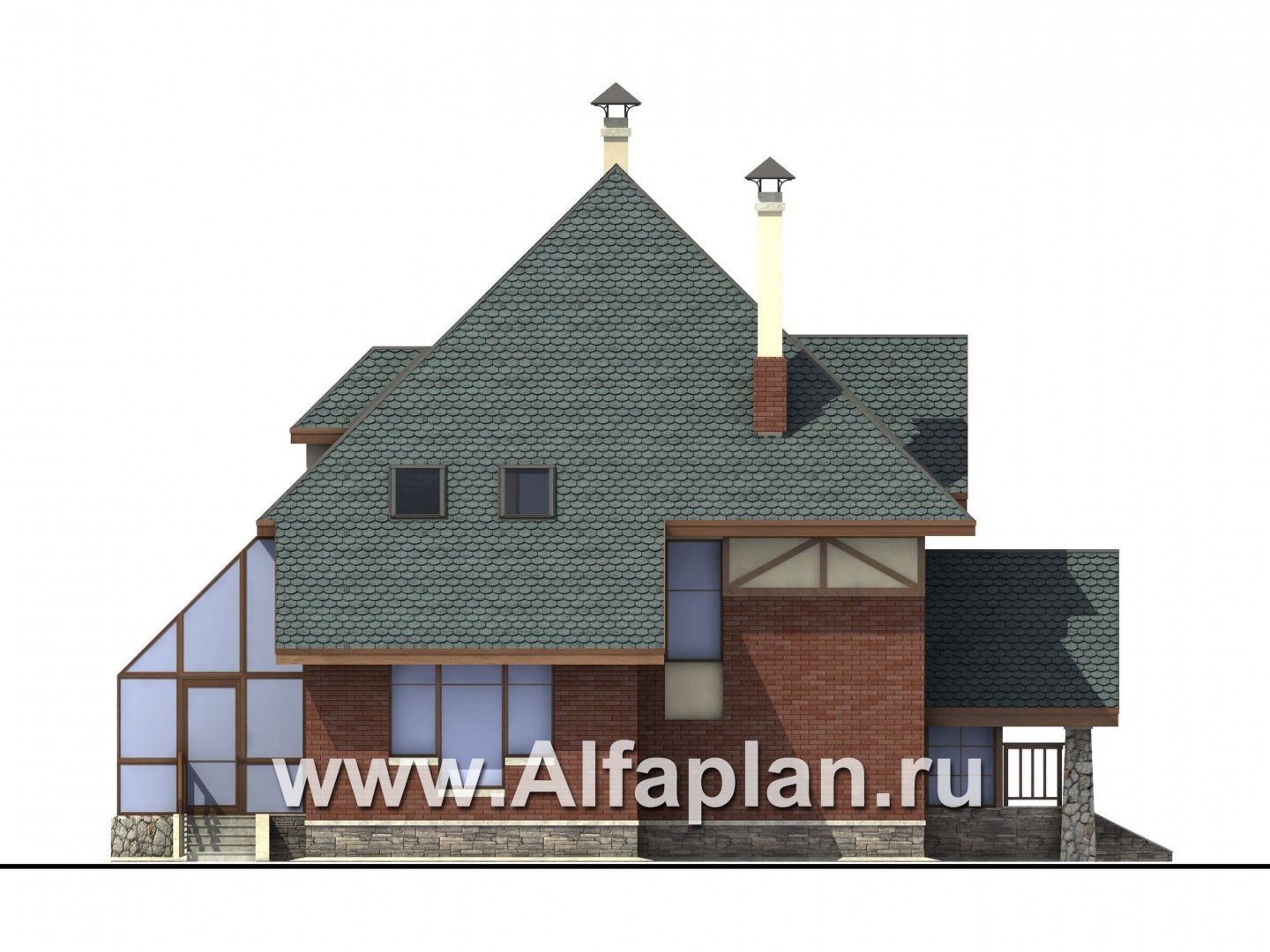

Вид справа
Вид справа

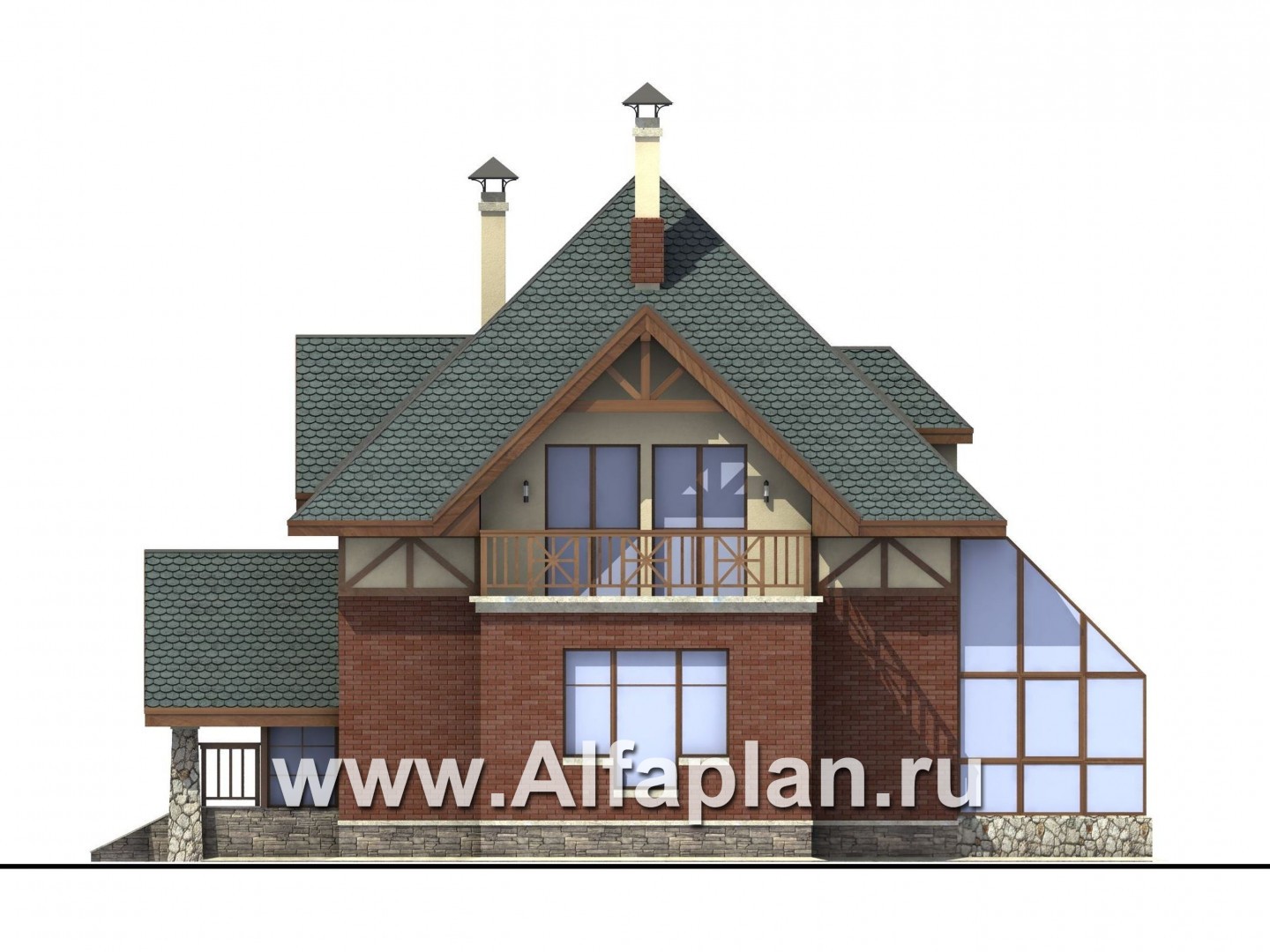

Вид сзади
Вид сзади

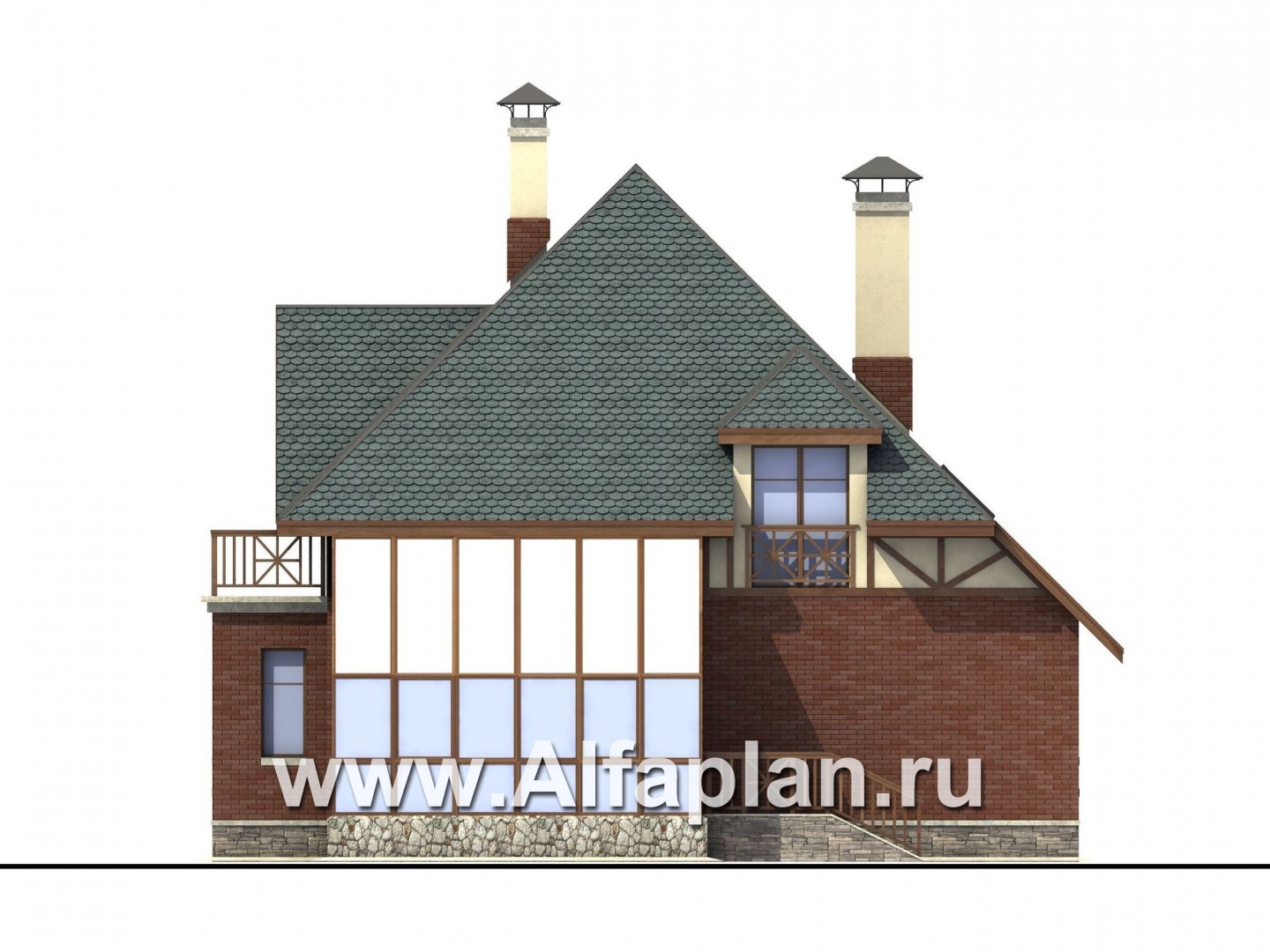

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенгазобетонные блоки или кирпич (альтернативно)

Тип перекрытийплиты ж/б над первым этажом, по деревянным балкам - над вторым

Крышаполумансардная с вертикальной частью 1,9 м

Тип кровлибитумная черепица

Наружная отделкаоблицовочный кирпич, декоративная штукатурка

Наружная отделка цоколяискусственный камень

Утеплительминеральная вата


Небольшой по площади, компактный по плану коттедж с зимним садом. Объемно-планировочное решение дома создает образ уютного семейного  жилища. Данный коттедж  удачно впишется как в городскую зону, так и загородный  пейзаж. Это ощущение подкрепляют и крылечко с вынесенным за основные габариты дома тамбуром, и шатровая кровля, и даже декоративный фахверк фасадов. В доме два этажа, подвал отсутствует. Второй этаж мансардного типа. Монолитная плита основания позволит вести строительство даже на сложных грунтах. Наружные стены в проекте предусматривают альтернативное строительство – их можно строить как из газобетонных блоков, так и из кирпича. Так что в этом смысле данный коттедж можно определить в категорию «проекты домов из газобетона и кирпича». Центральный вход в дом и цоколь отделаны искусственным камнем. Крыша  коттеджа покрыта битумной черепицей.

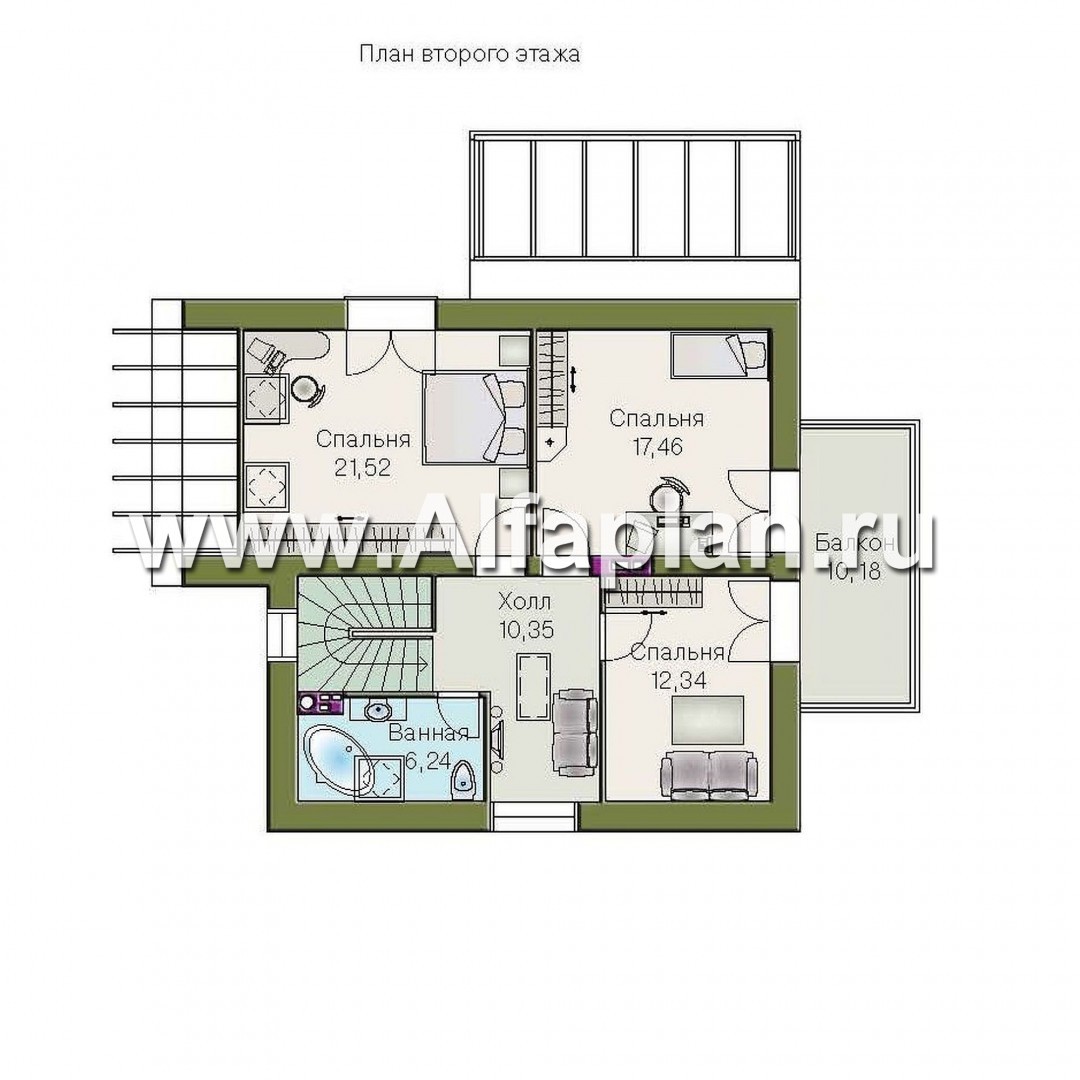

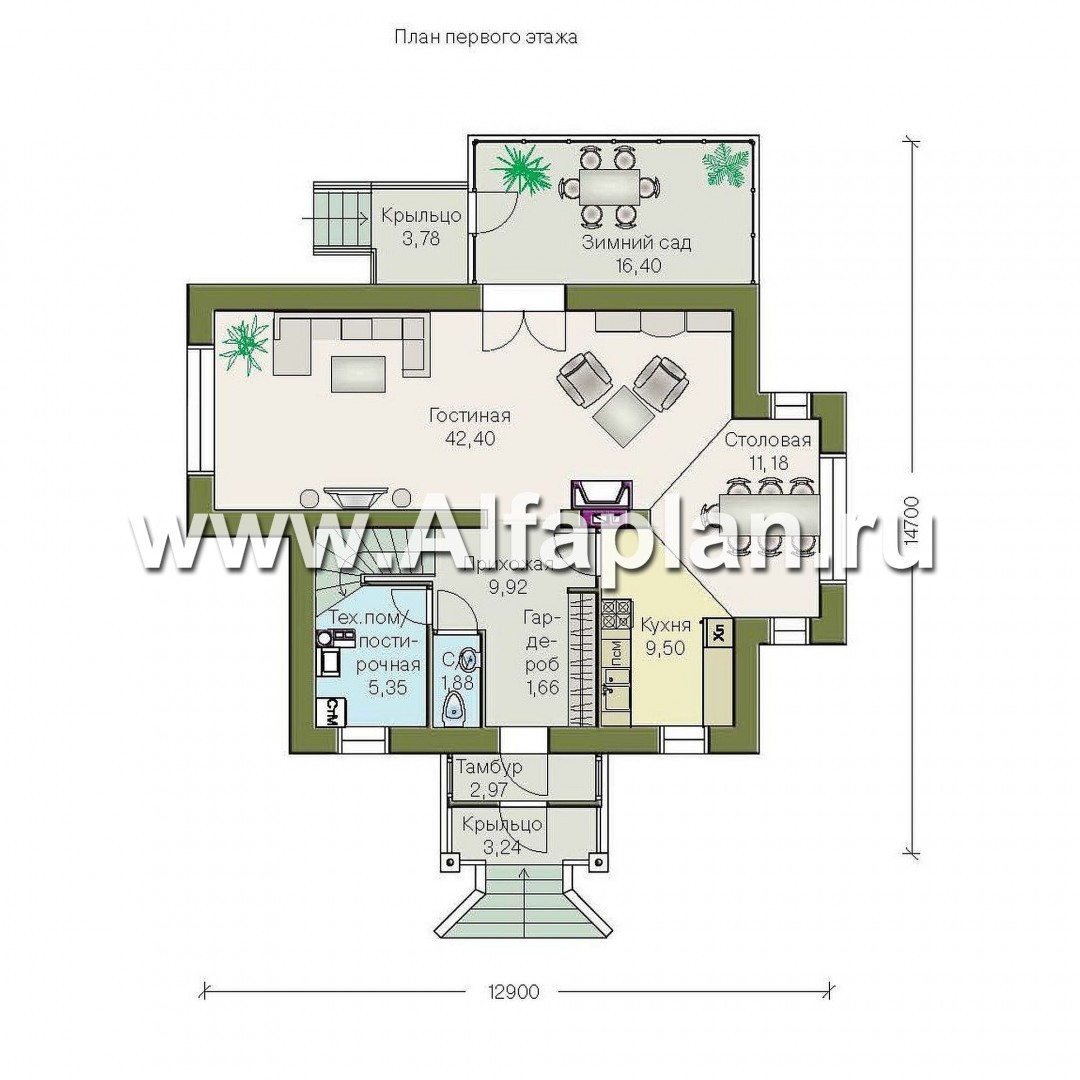

Планировка, предложенная проектом, оптимальна. При этом наличие только одной внутренней несущей стены предоставляет и определенную свободу в части изменений. В прихожей  удачно  разместились подсобное помещение (котельная, прачечная), туалет и гардеробная. Здесь же находится лестница на второй этаж. Первый  этаж  решен по принципу перетекающего  пространства, где гостиная,  кухня и столовая  объединены в одно помещение.  В эркере очень удобно располагается обеденный стол, рядом небольшая, но вполне комфортабельная кухня. Гостиная занимает половину всего первого этажа. Она хорошо освещена, а наличие камина придает ей дополнительный уют. Со стороны гостиной к дому примыкает  зимний сад - место покоя и душевного отдохновения. В летнее время терраса может служить столовой. Через нее  организован и второй выход на улицу. На втором этаже расположены три спальни и ванная комната. Две смежные спальни имеют выход на общий балкон. В небольшом, но светлом холле вполне возможно организовать уютную зону отдыха. Проектом  предусмотрено зеркальное изображение коттеджа. Это намного облегчит работу по выбору места на участке под строительство дома.

Если, к примеру, вы уже полностью ознакомились с проектом и поняли, что ваши поиски жилища не окончены, имейте в виду, что вам не нужно далеко ходить, чтобы  отыскать вариант, подходящий вам. 450 штук – это все те проекты коттеджей, которые расположены в нашем общем каталоге и ждут, когда вы просмотрите их. Среди этого множества интереснейших экземпляров вы найдете что-то свое!

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

роман из города Фрязино написал(а) 04.12.2016:

Вопрос по проекту 67A здравствуйте какова стоимость проекта в исполнении газосиликатного блока или каркасника? Роман.

Добрый день, Роман. Проект 67А можно построить из газосиликатных блоков, без внесения изменений в него. Стоимость строительства вам лучше нас назовут строительные компании в вашем регионе.

Перепроектировать дом на каркасный вариант - дорогостоящее мероприятие, это полная переделка проекта.

Елена, консультант "Альфаплан".

Диитрий из города Москва написал(а) 13.01.2013:

Добрый день! Подскажите. а зимний сад можно заменить в данном проекте на летнюю веранду?

Дмитрий, здравствуйте. Да, можно заменить Зимний сад верандой. Сделать это можно по месту, без корректировки проекта.

Аглотков Михаил из города Белгород написал(а) 24.08.2012:

Подскажите, пожалуйста, существует ли вариант ленточного фундамента для данного проекта. Если нет - сколько будет стоить разработка?

Михаил. здравствуйте.
Готового варианта ленточного фундамента к этому проекту к сожалению нет. Разработка такой конструкции применительно к грунтам Вашего участка стоит 17000 руб. Более подробно о сроках ценах доработок можно посмотреть в разделе Сервис для заказчиков.
