123A

Небольшой коттедж с нaвесом для машин

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
158.80122.764.80
Площадь гаража - навеса, м2
49.0 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)27000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

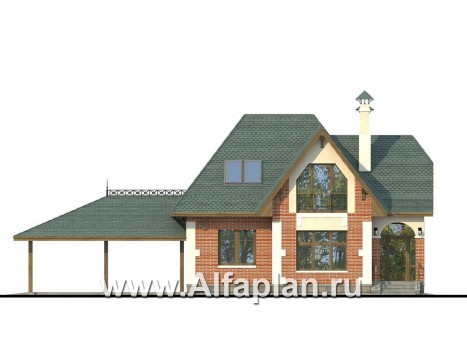

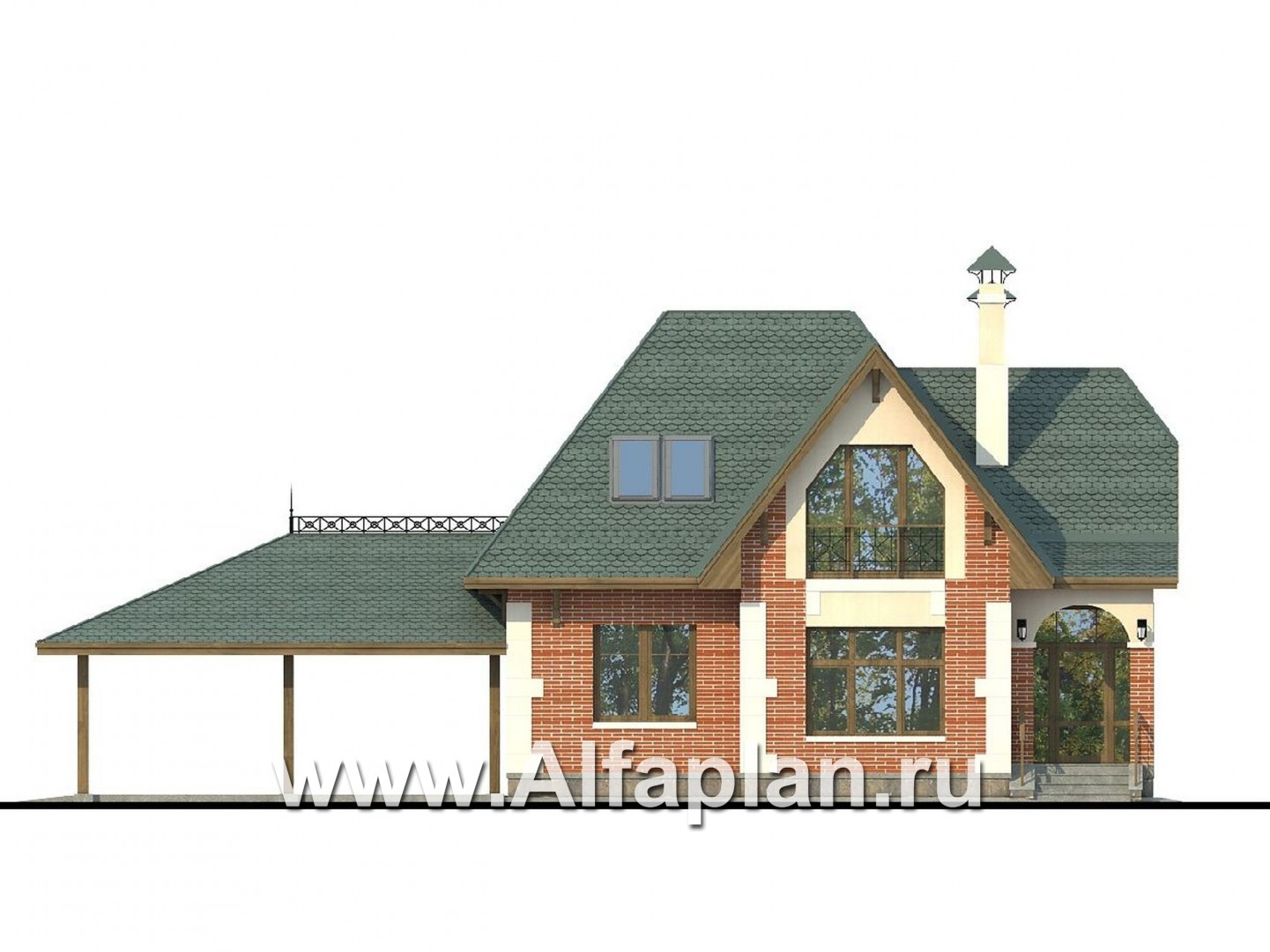

Вид спереди
Вид спереди

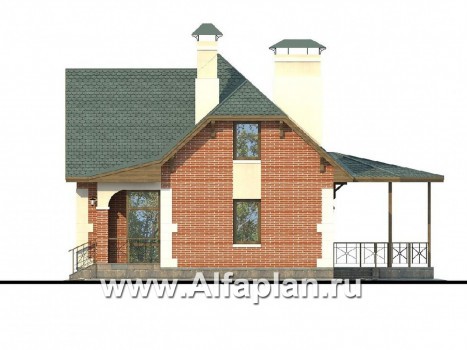

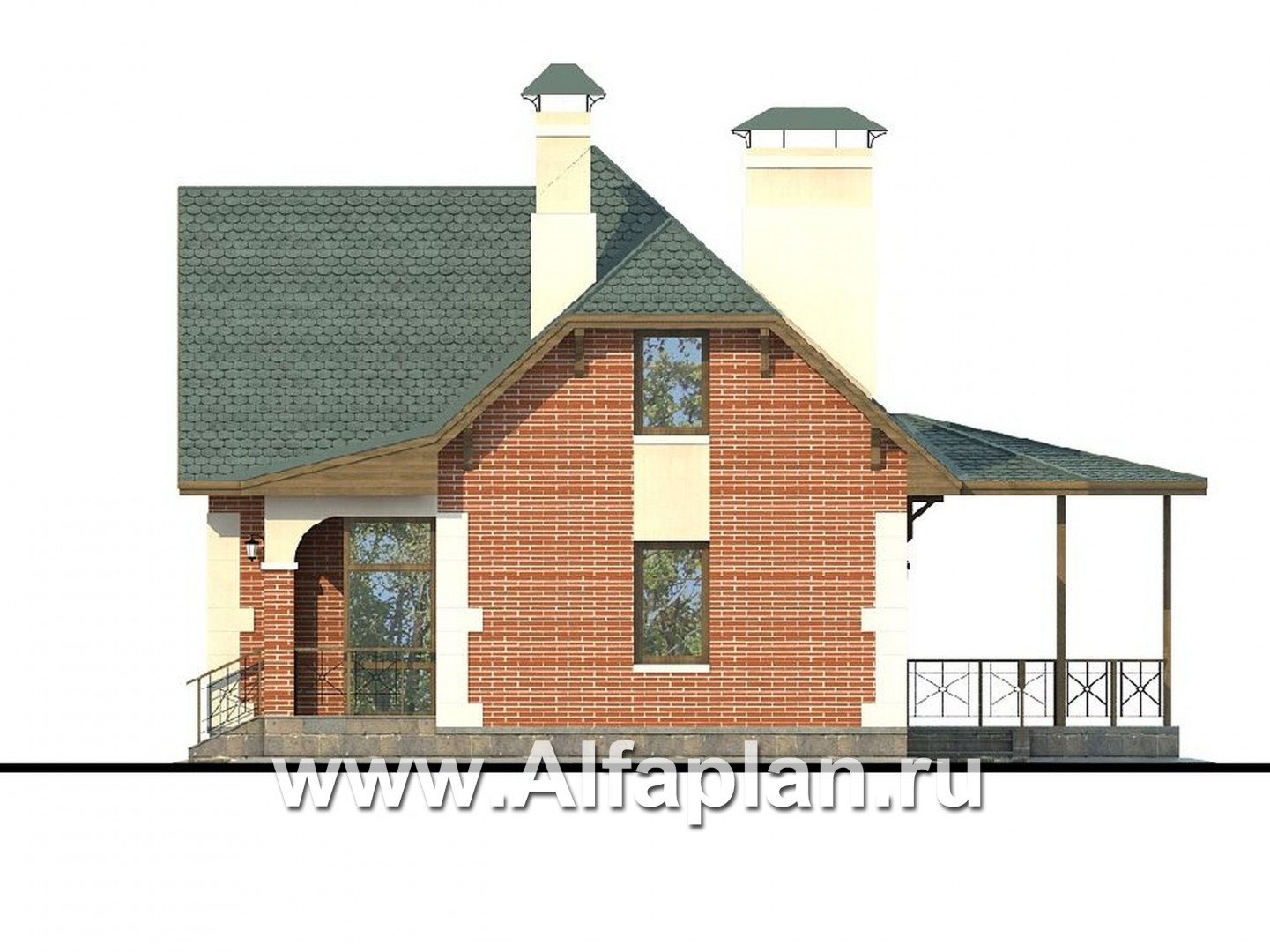

Вид справа
Вид справа

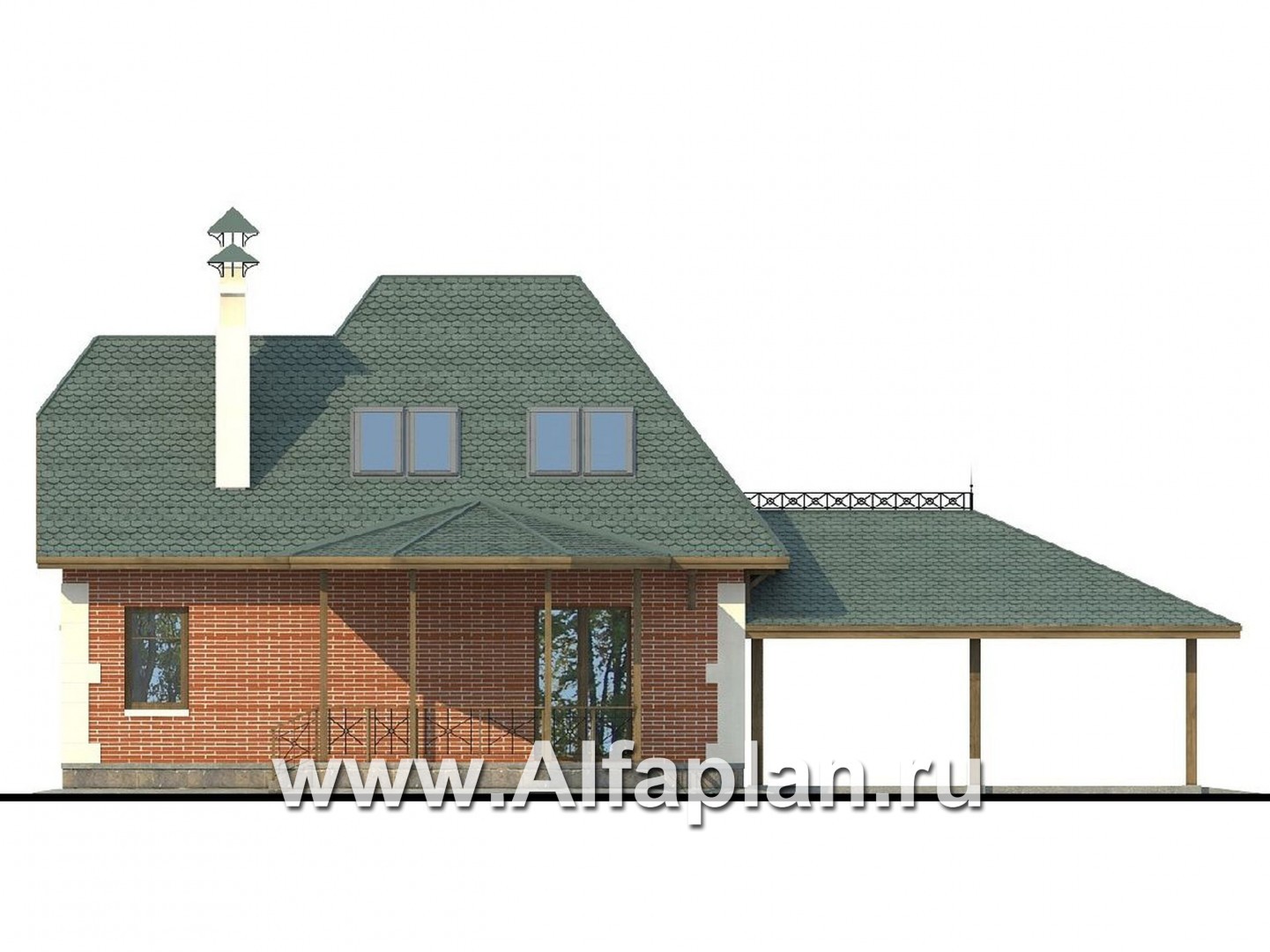

Вид сзади
Вид сзади

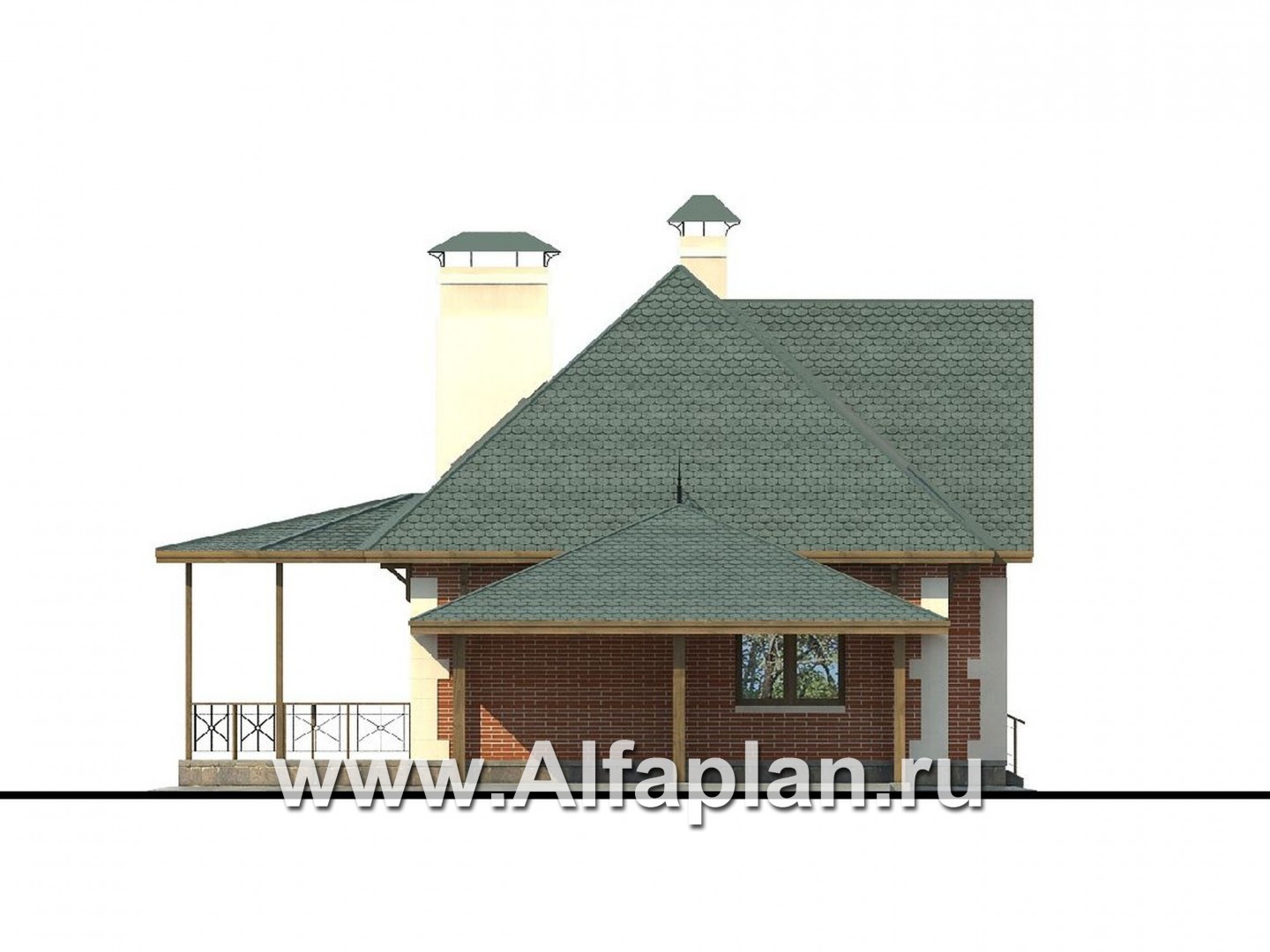

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

24.0 (толщина 200 мм)  м3
Тип наружных стенгазобетон 300мм

44.5  м3
Тип внутренних стенгазобетон 300мм

9.3  м3
Тип перекрытиймонолитные ж/б над 1-ым эт, по деревянным балкам над 2-ым

11.5  м3
Крышастропильная конструкция

Тип кровлибитумная чепепица

175.4  м2
Наружная отделкалицовой кирпич

125.4  м2
Наружная отделка цоколяоблицовочный камень 16.5 м2

Габаритные размеры домабез навеса и террасы

10.7 х 9.2  м
Высота домаот пола 1-го этажа

8.065  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Высота мансардного скоса1.1

Мощность котлас бойлером горячей воды

35 квт
Расчетная электр. нагрузкас учетом электроплиты 8.5

16.2 кВА
Утеплительминеральная вата


Этот небольшой дом с навесом для автомобилей представляет собой вариант недорого, экономичного жилья. В первую очередь зон заинтересует  тех, кто  решил построить надежный дачный домик. Ведь в таком доме можно со всеми удобствами и Новый год встретить с друзьями, и провести летние выходные, а для молодой семьи этот дом будет хорошим началом самостоятельной жизни. Дом рассчитан для удобного и комфортного проживания семьи из 3-4 человек. Площади внутренних помещений не большие, но удачно спланированы - все продумано до мелочей. А вот что касается материалов, предусмотренных проектировкой для возведения наружных стен, то здесь мы увидим хорошее и довольно стандартное решение – для строительства может быть использован кирпич или газобетон. Так что в отношении этой альтернативы материалов коттедж 123А удачно вписывается в категорию «проекты домов из кирпича и газобетона».

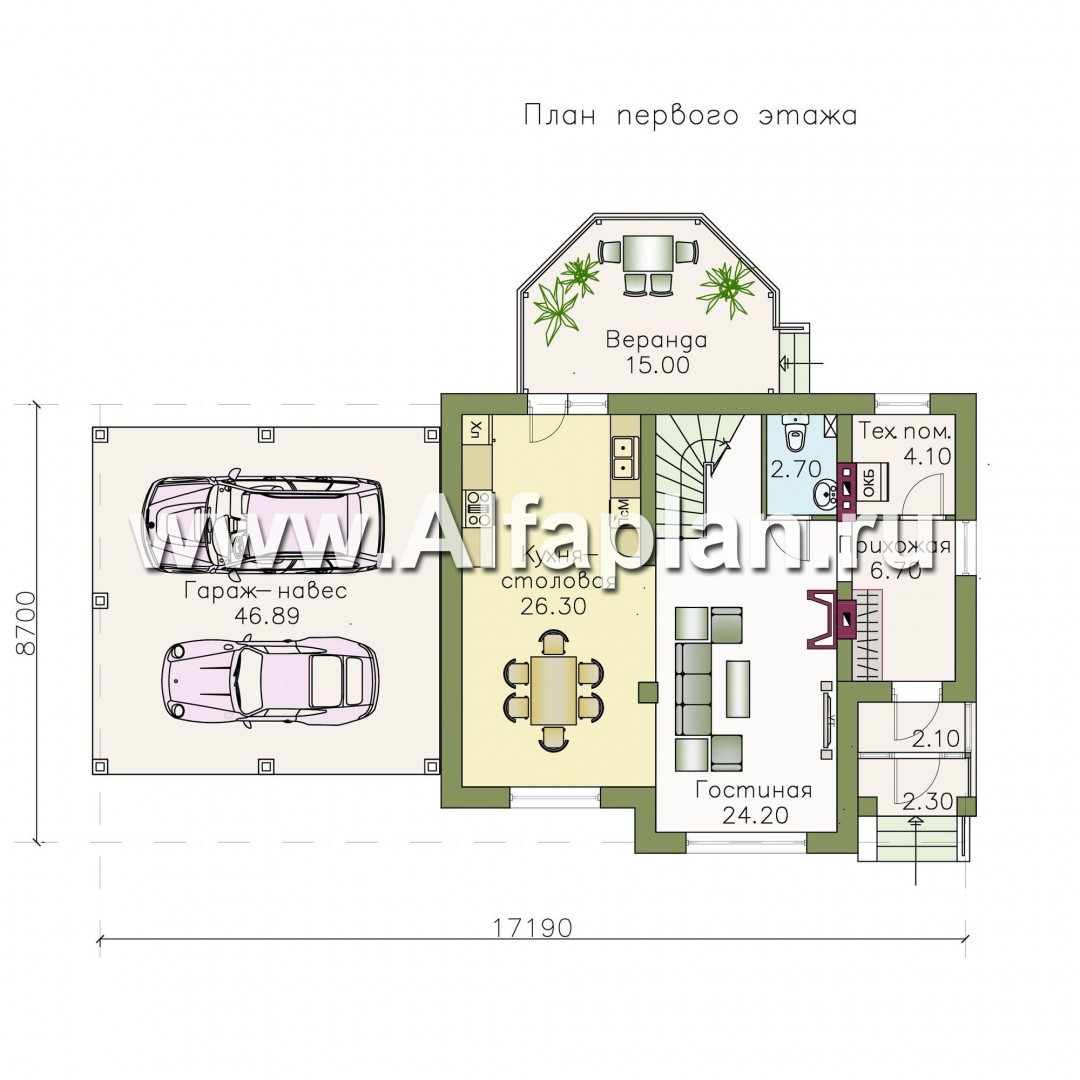

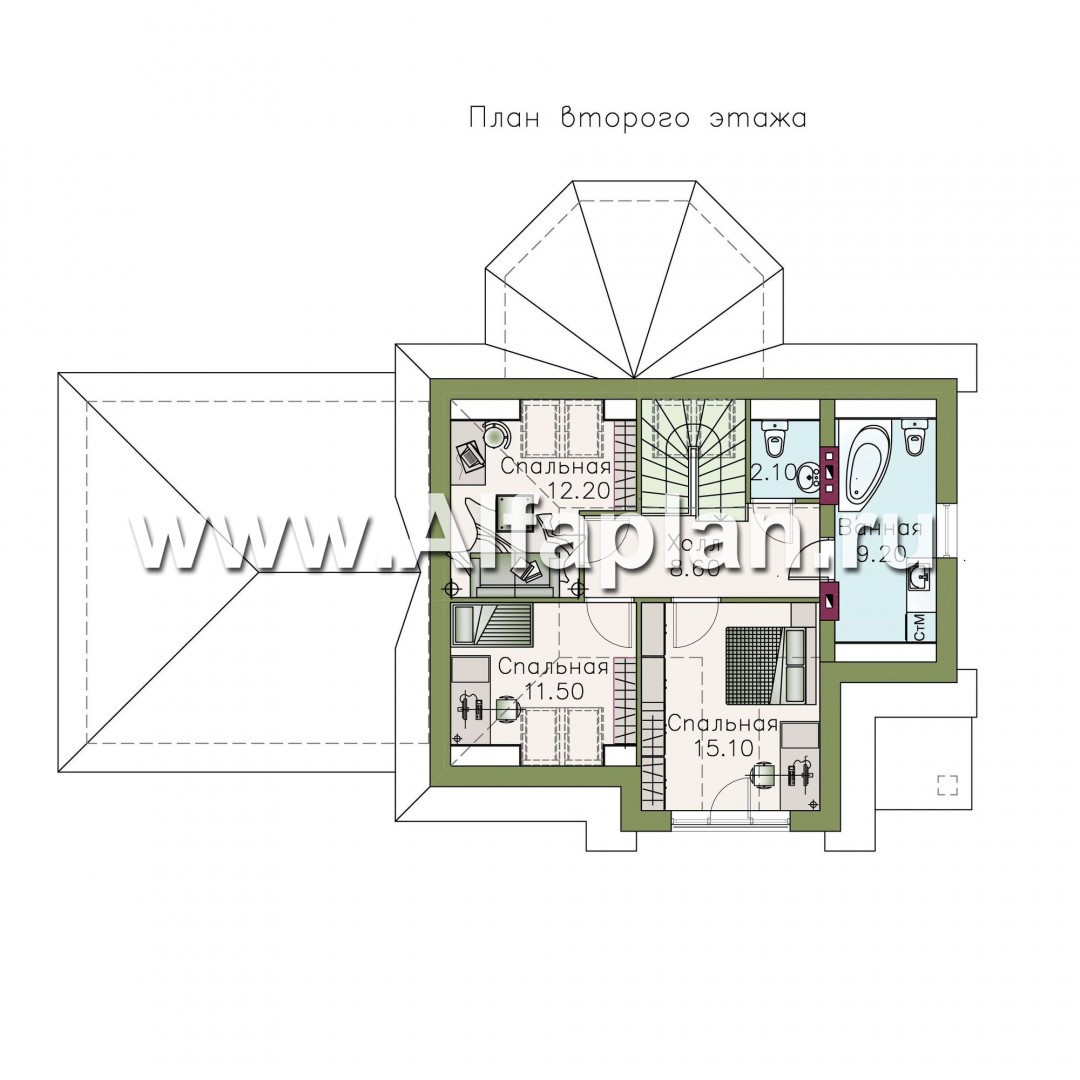

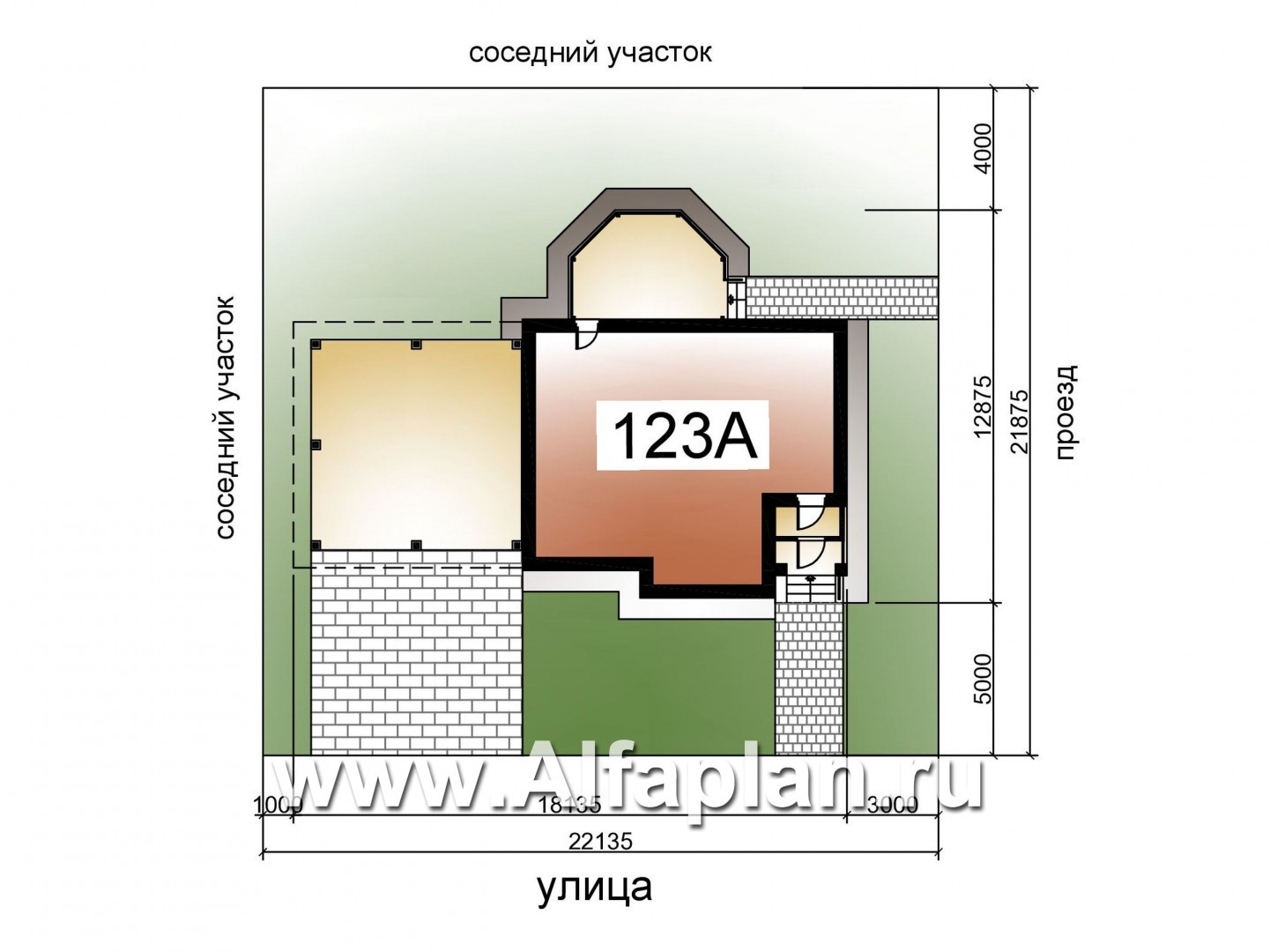

Вход в дом проходит через застекленный тамбур. Прихожая светлая, имеется окно с бокового фасада. При входе, в прихожей разместился встроенный шкаф, далее дверь ведет в техническое помещение, в котором находится отопительный котел и место для стиральной машины. В гостиную из прихожей ведет широкий дверной проем.  Площадь гостиной имеет общее пространство с кухней-столовой. Такое объединение позволяет увеличить полезную площадь за счет отсутствия перегородок  и  наполнить пространство светом. Обязательный атрибут гостиной - камин. Он придаст дополнительный уют и тепло.  Компактная деревянная лестница ведет на второй - мансардный этаж. Здесь расположены три спальни, санузел и ванная комната. Они группируются вокруг небольшого холла. Две спальни и лестница освещаются через мансардные окна.  Высота первого этажа составляет 3м, высота мансардного этажа от пола до потолка немного меньше – 2,85м. В данном проекте также имеется зеркальное изображение коттеджа, его поэтажная планировка  и виды  его фасадов. Имея даже совсем небольшой участок под строительство, можно удачно разместить на нем предлагаемый вариант дома с навесом для гаража. По этому же принципу разработан проект небольшого коттеджа 108А, бани 222С и гаража 204Р.

Если проект 123А не заставил вас остановиться на нем, то советуем вам, не теряя времени, обращаться к нашему каталогу объектов и смотреть там как проекты коттеджей-вариации, так и уникальные объекты. На нашем сайте огромный выбор!

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Елена из города Челябинск написал(а) 28.03.2015:

Очень уютный дом вышел!

Елена из города Челябинск написал(а) 28.03.2015:

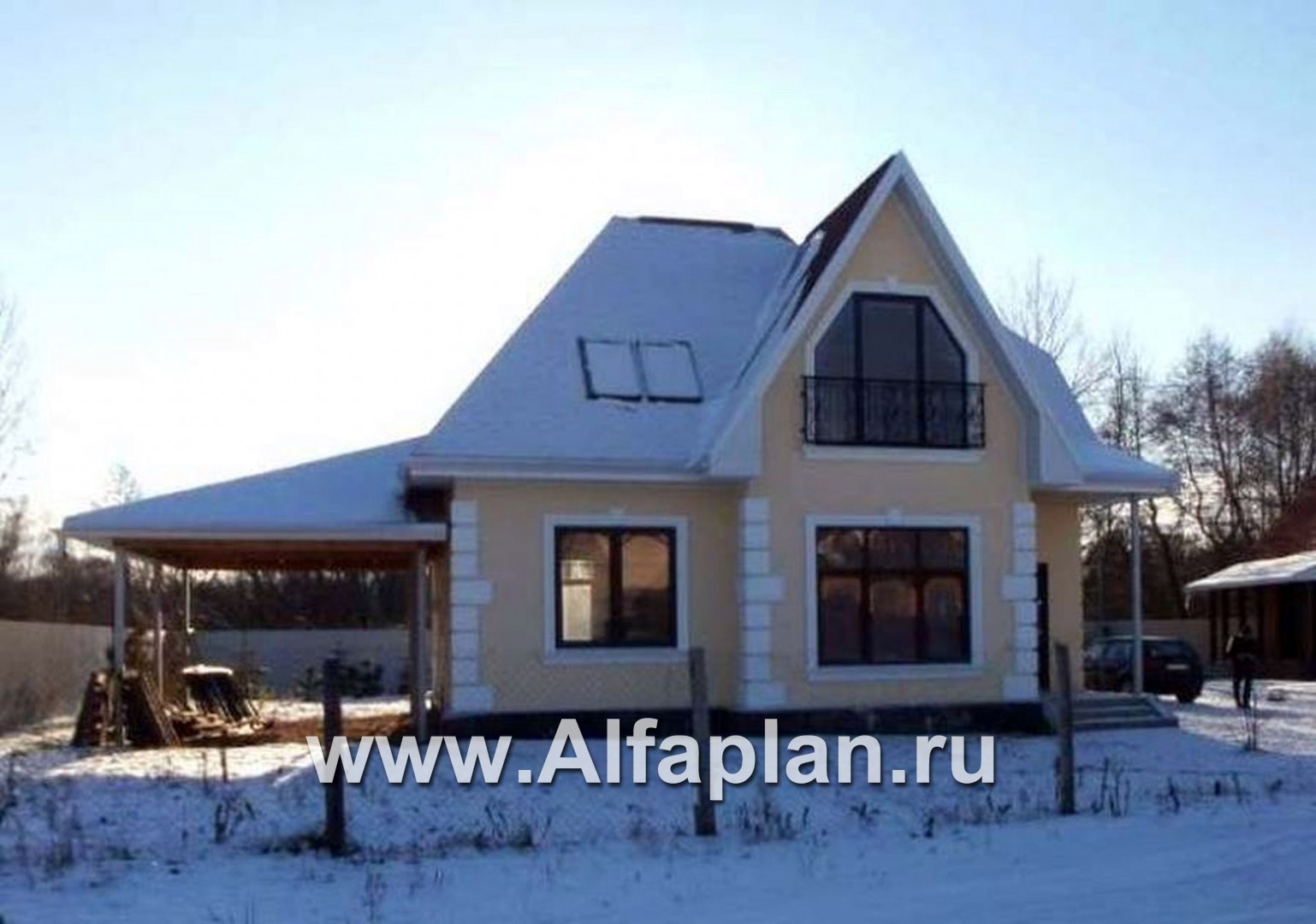

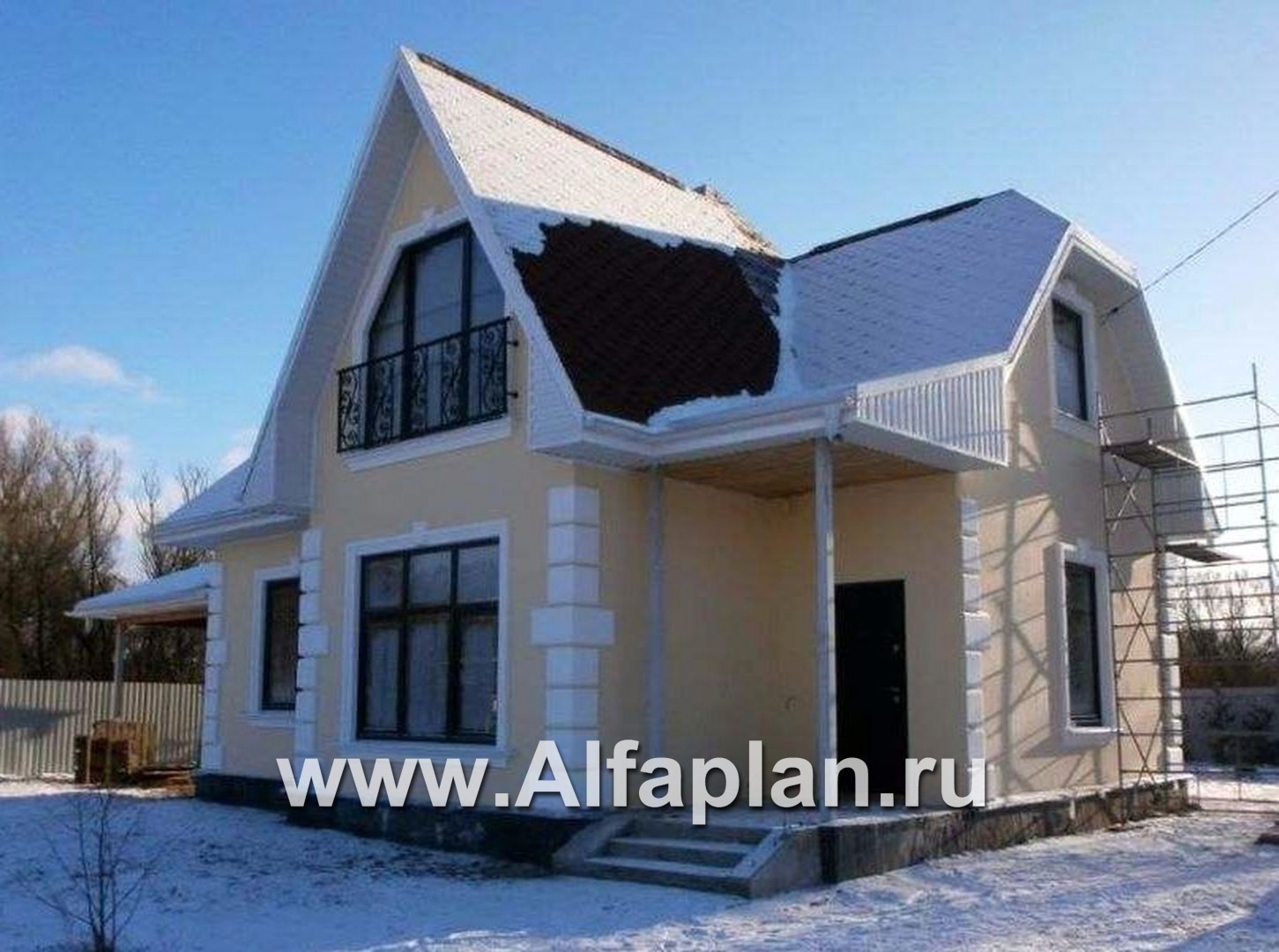

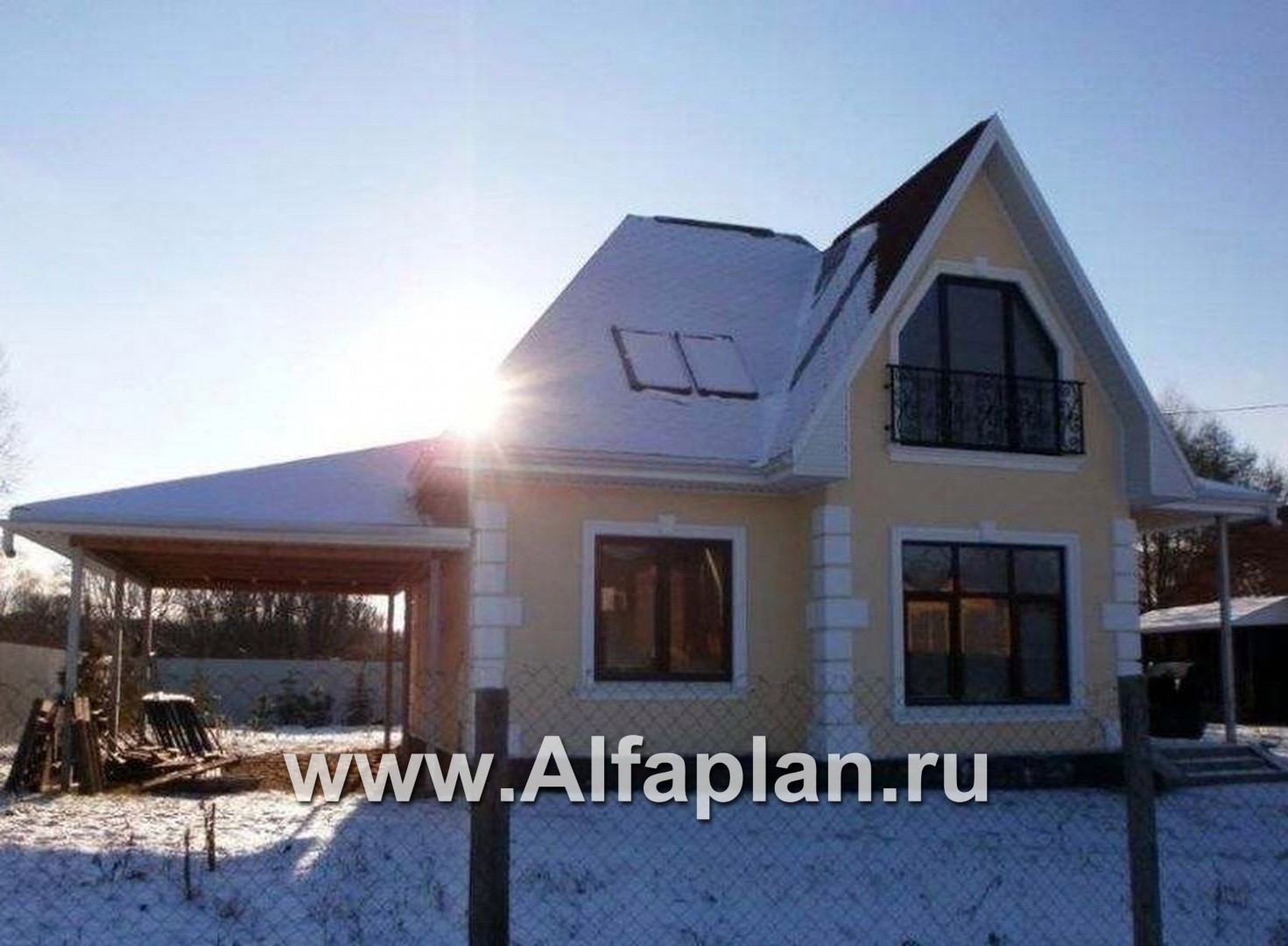

Купили этот проект у вас несколько лет назад - вот, что у нас вышло! Внесли некоторые изменения (утеплили и остеклили веранду, увеличили тамбур, сделали крылечки большими). Считаю этот проект удачным! Многим нравится! Нас часто спрашивают про проект - отправляем к вам!
Саша из города Киев написал(а) 01.06.2013:

Возможно ли сделать перекрытие первого этажа по деревянным балкам, а не монолитной плитой.

Саша, здравствуйте.  Да, возможно заменть монолитное ж/б перекрытие конструкцией по деревянным балкам. Такой вариант могут выполнить Ваши строители, может разработать наш конструктор за небольшую доплату.
