112A 3D

"Аристократ" - современный особняк в стиле модерн

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
180.80149.8104.90
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)39000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

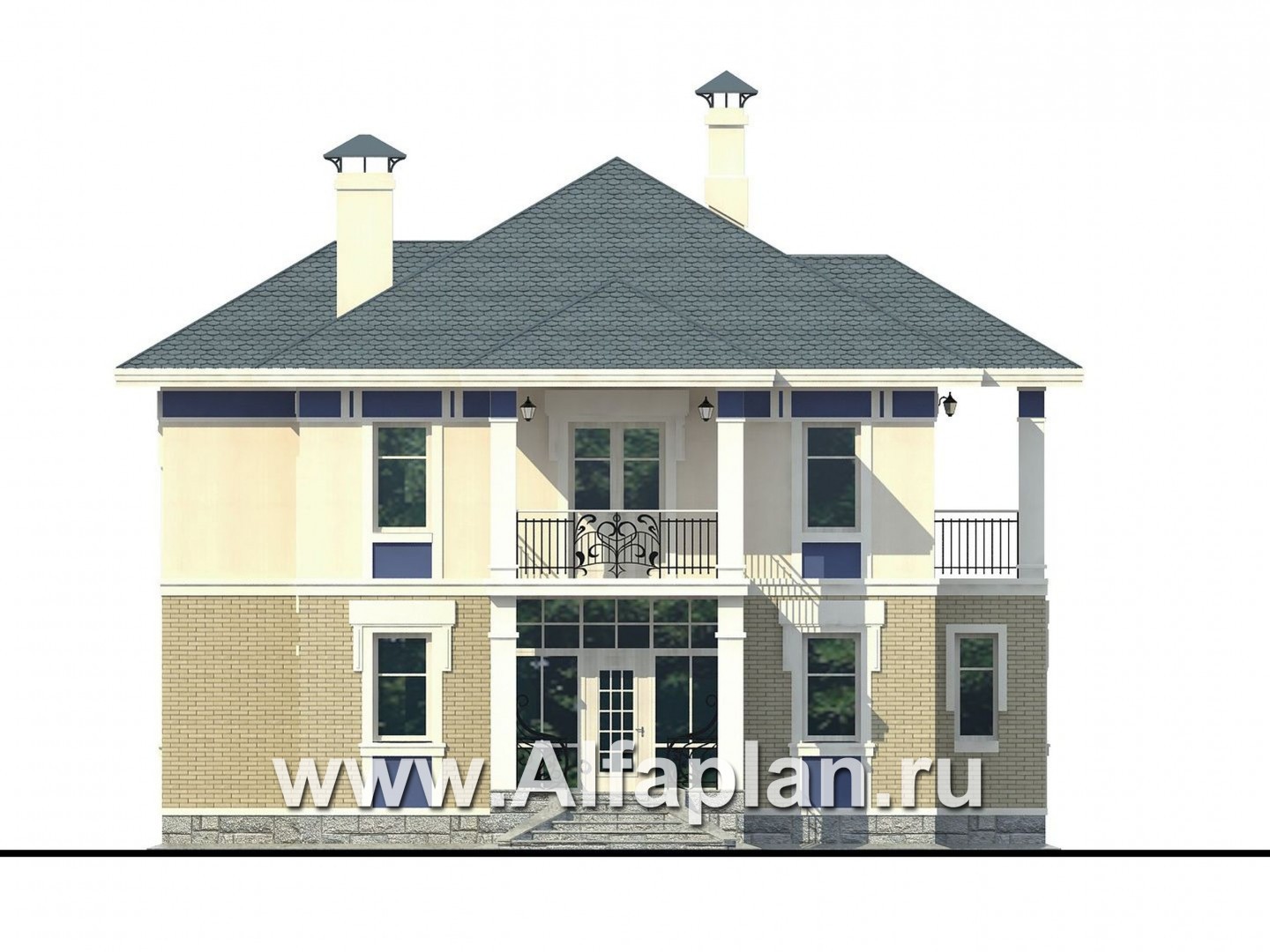

Вид спереди
Вид спереди

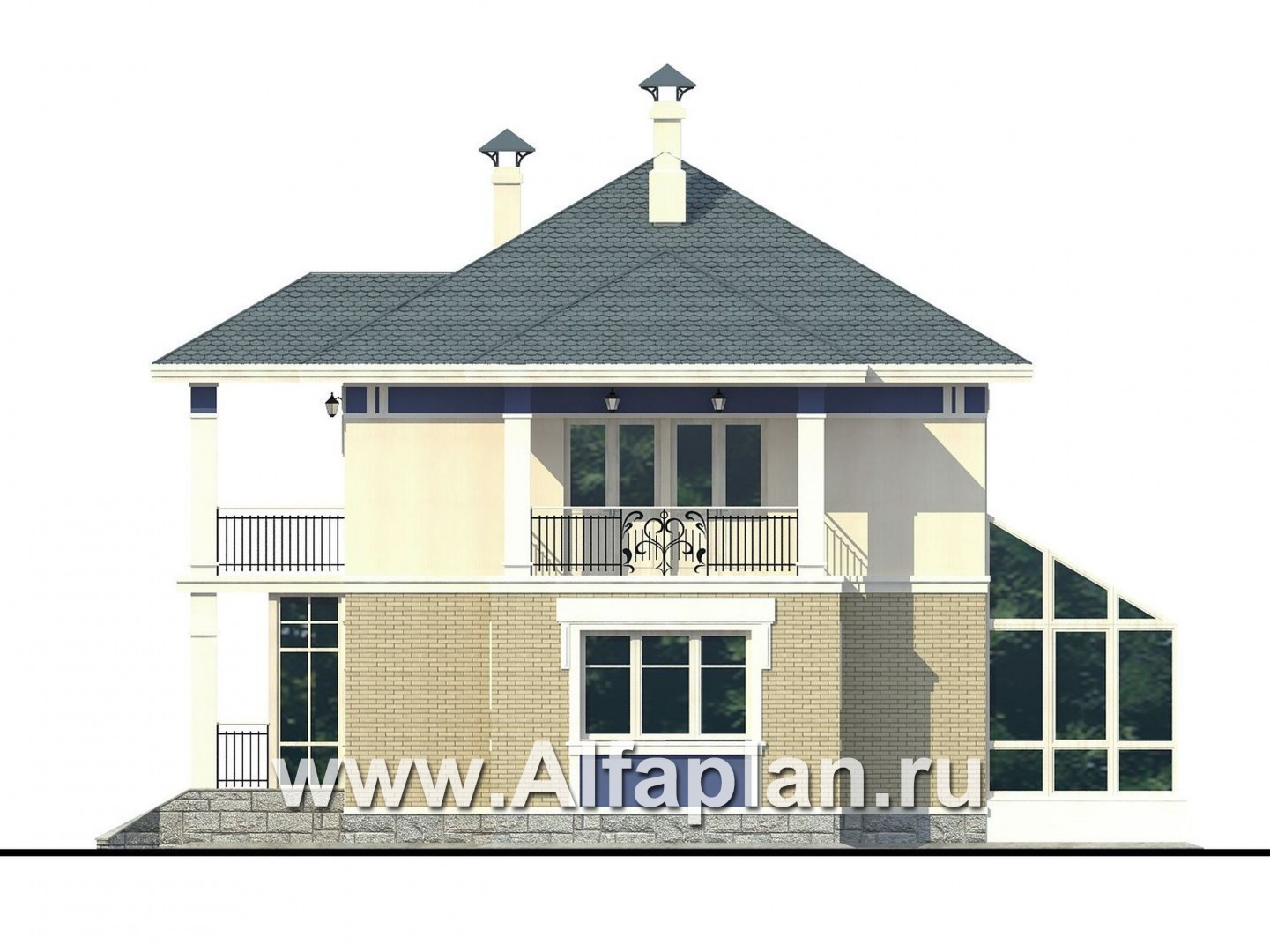

Вид справа
Вид справа

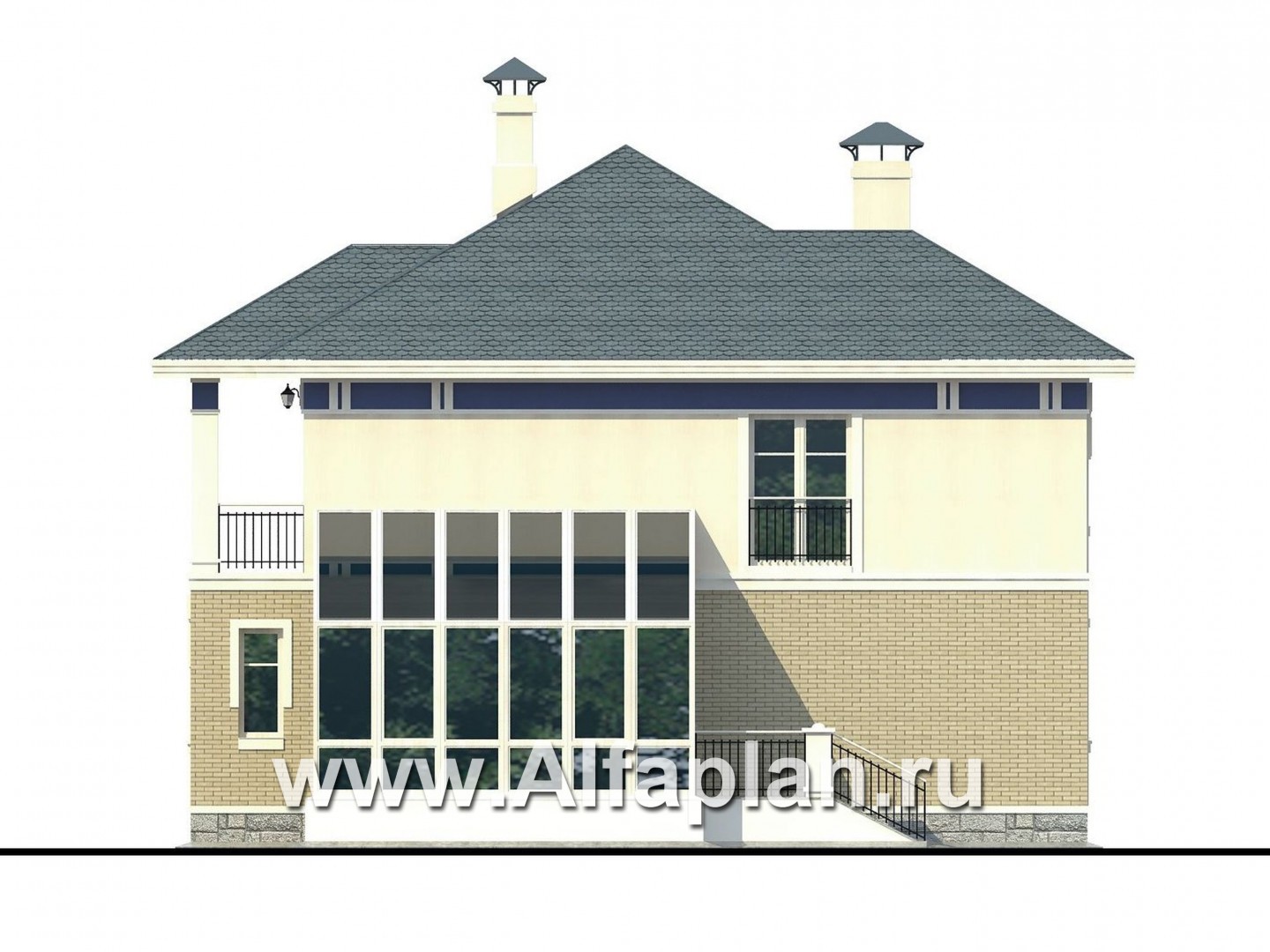

Вид сзади
Вид сзади

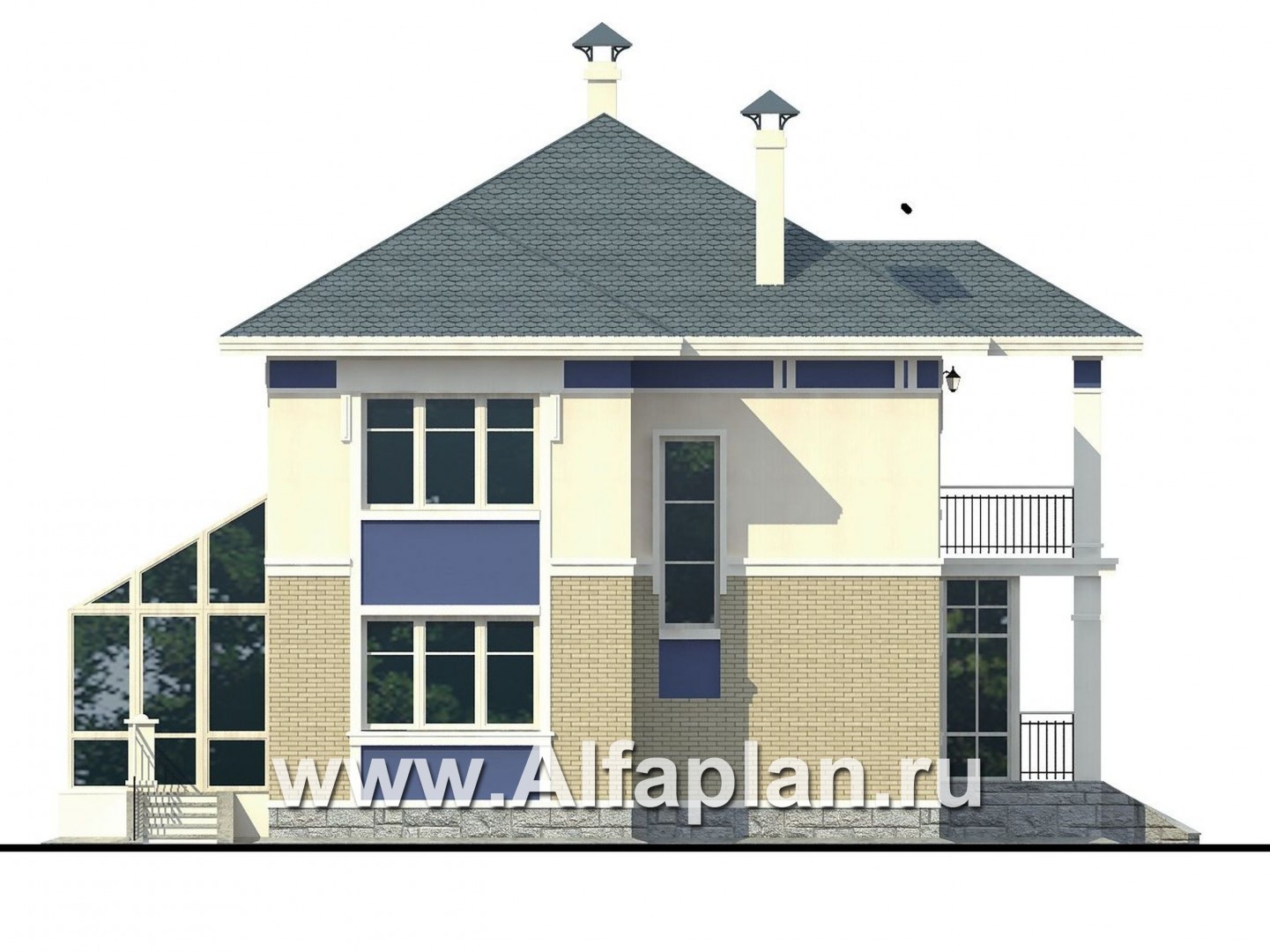

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

42.2 (250 мм)  м3
Тип наружных стенкирпич или газобетон ( альтернативно )

103.5/102.1  м3
Тип внутренних стенкирпич

15.5  м3
Тип перекрытийплиты ж/б над первым этажом и по деревянным балкам над вторым

Крышастропильная конструкция

Тип кровлибитумная черепица

180.4  м2
Наружная отделкалицевой кирпич, штукатурка с покраской

140.2/108.7  м2
Наружная отделка цоколяискусственный камень

Габаритные размеры домабез веранды и тамбура

13.5 х 10.0  м
Высота домаот пола первого этажа

9.765  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.95  м
Высота мансардного скосанет

Мощность котлакВА

50
Расчетная электр. нагрузкаКВА

14.1
Утеплительминеральная вата

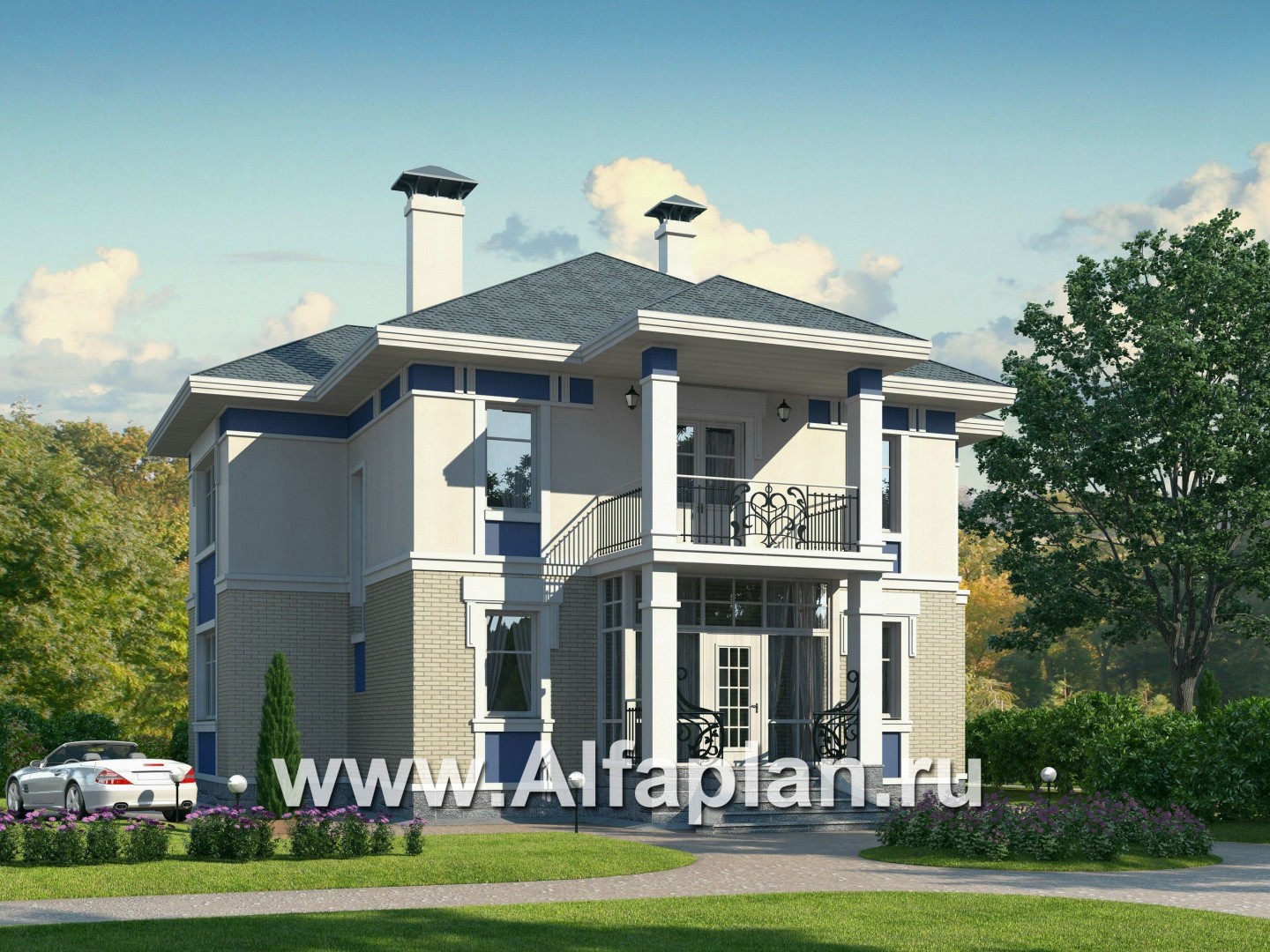

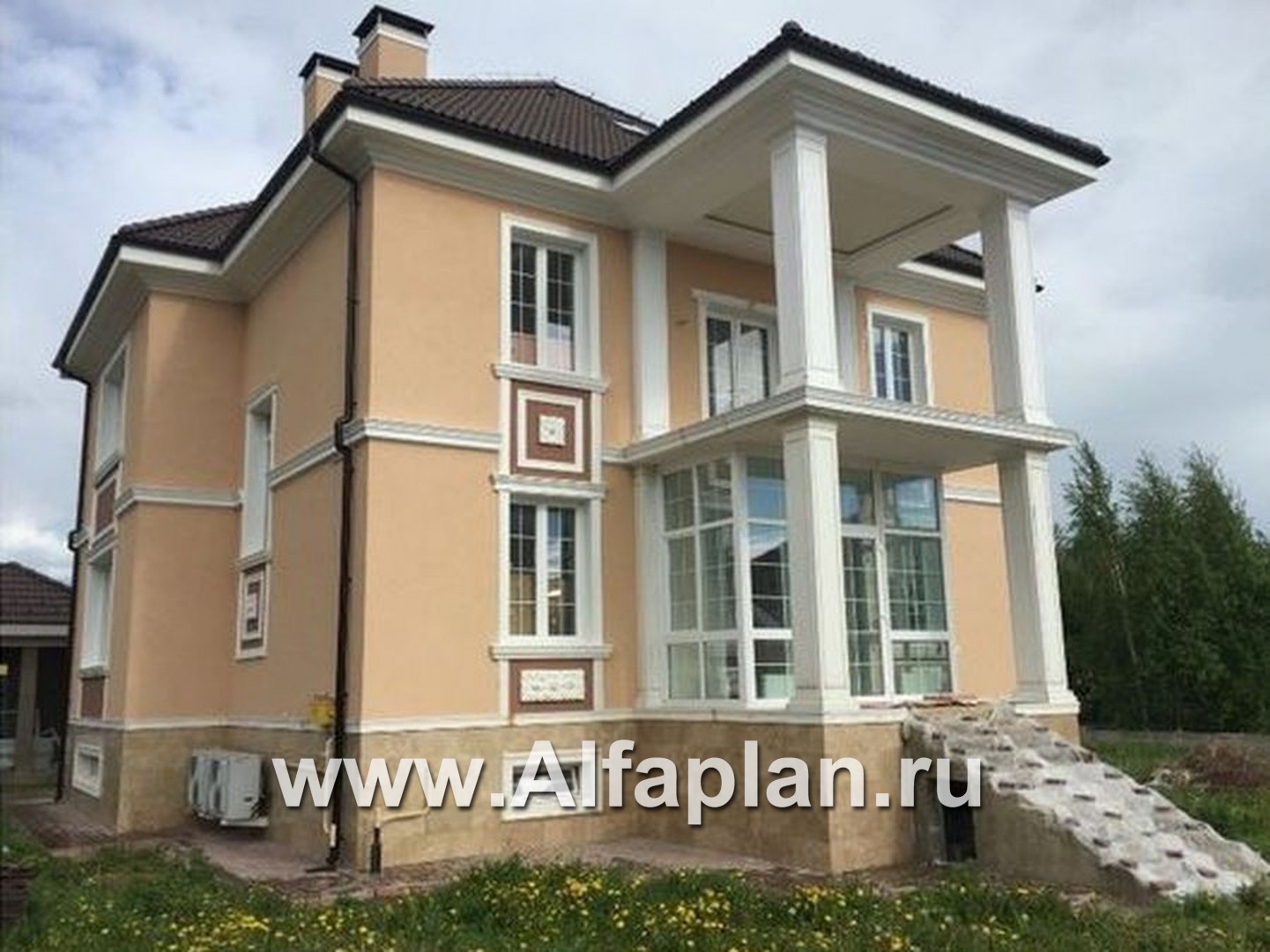

Название данного проекта «Аристократ» и он вполне  достоин  этого названия.  Изысканность образу дома придают  точные и выверенные пропорции и элементы декора. Тем самым удалось создать лаконичный и вместе  с тем  аристократичный  вид дома.  В доме два полноценных по высоте этажа и не эксплуатируемый чердак. Наружная отделка стен выполнена поэтажно: первый этаж – облицовочный кирпич, второй этаж – штукатурка с покраской. Цоколь, ступеньки и крыльцо имеют отделку искусственным камнем. Кровля крыши – битумная черепица. В отношении самого возведения наружных стен дома 112А проектировкой предусматривается возможность использования двух материалов – кирпича и газобетонных блоков. Так что в этой связи коттедж можно отнести к условной категории «кирпичные и газобетонные дома». Общая цветовая гамма строения спокойного  светло-серого оттенка.

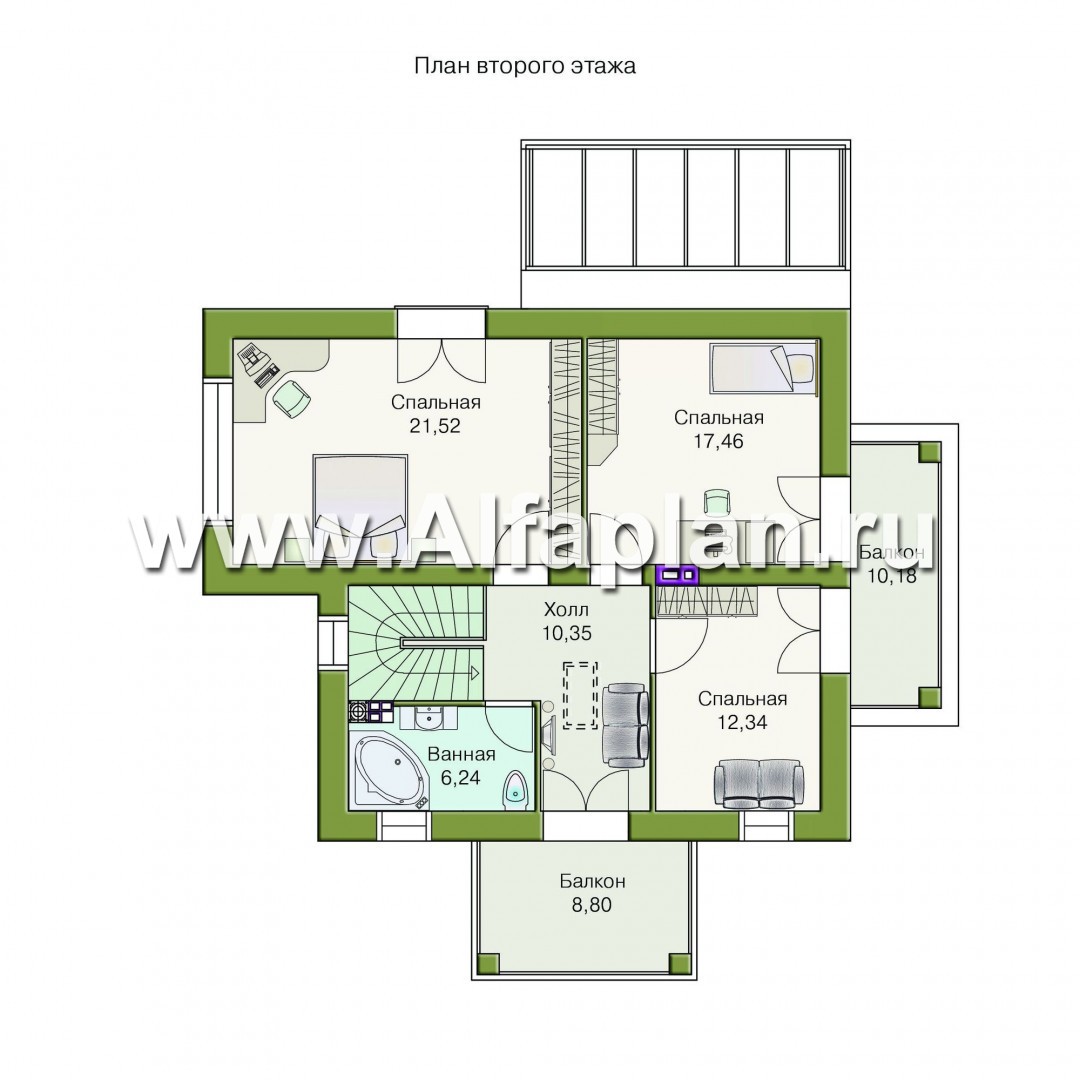

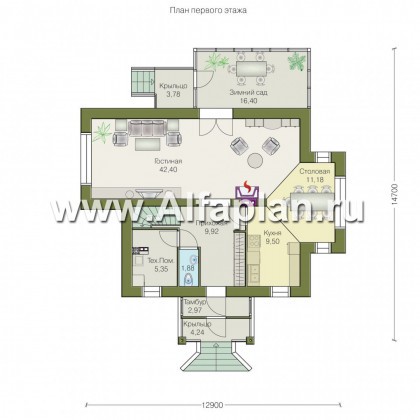

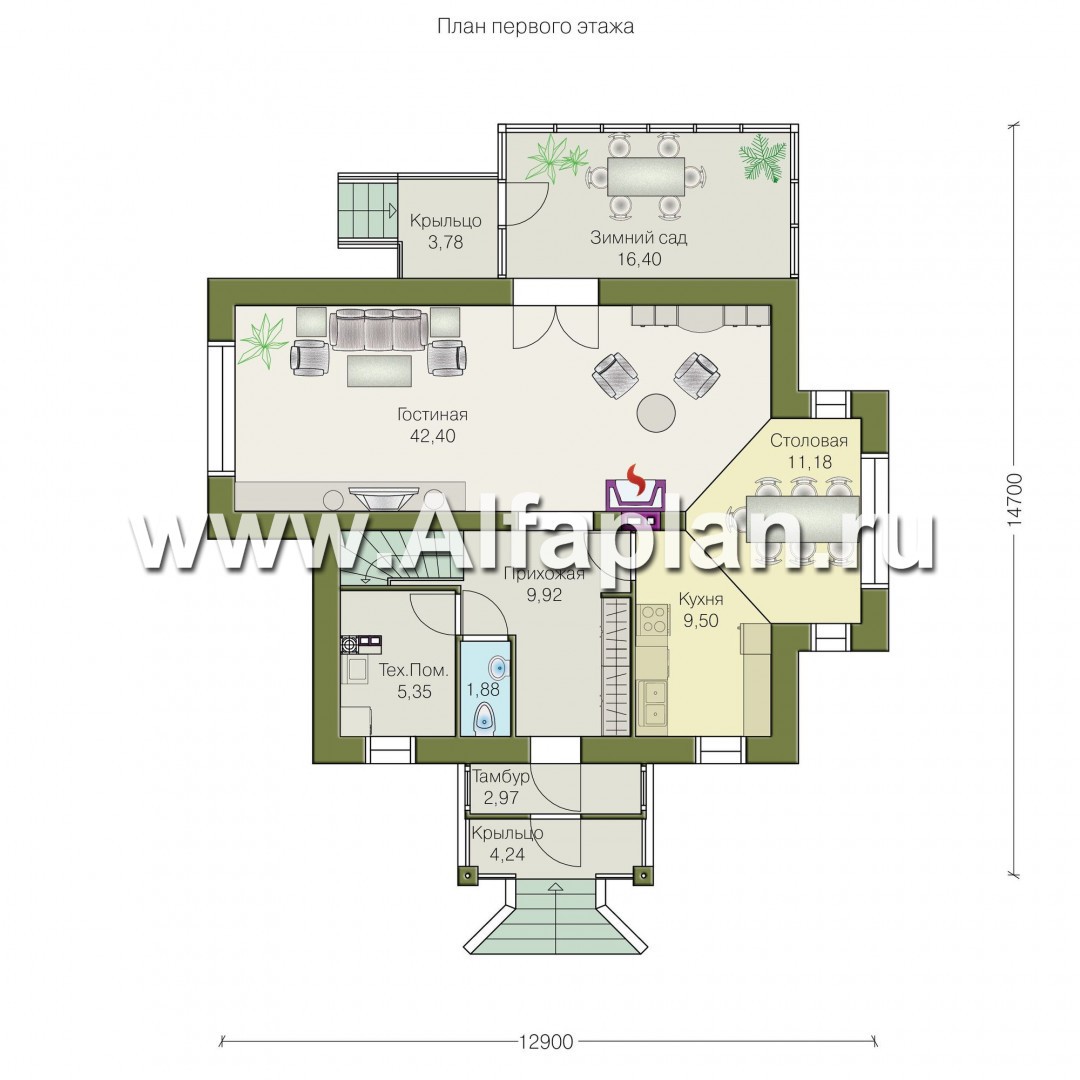

Парадный вход располагается на главном фасаде по центру здания. Он оформлен торжественным портиком, переходящим в красивый  балкон второго этажа.  Тамбур вынесен за границы капитальных стен, что позволяет получить просторную прихожую, в которой  уместились небольшая гардеробная  и санузел. Слева из прихожей  дверь в техническое помещение, здесь находится котельная дома и место для стирального оборудования. За техническим помещением  расположилась лестница на второй этаж. Справа из прихожей дверь ведет в кухню.  От кухни-столовой  она отделена перегородкой, и ее при желании можно передвинуть, варьируя площади этих смежных помещений. Гостиная занимает целый пролет, ее ширина - 4.0 м. Со столовой и кухней она объединена в одно помещение. Для столовой отведено место в эркере. Трехстороннее  освещение и большое панорамное окно делает это место особенно уютным. Гостиная напрямую связана с зимним садом. Зимний сад станет отличным местом для отдыха в солнечные зимние дни. На втором этаже расположены три спальни и ванная комната. Два балкона очень удачно дополняют планировку. Из холла на чердак ведет лаз с выдвижной лестницей. При необходимости  в левой части дома можно сделать  навес для автомобиля, это будет без ущерба для облика дома и корректировки проекта.

Допустим, вам понравился проект 112А, но у вас возникло желание найти еще один такой же проект с несколько иными параметрами. В этом случае сразу обращайтесь к нашему каталогу объектов – там вы найдете как вариации на просмотренные вами проекты коттеджей, так и совершенно уникальные образцы.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Анастасия из города Москва написал(а) 02.06.2013:

..Проект просто Великолепный! Намного продуманней и функциональней многих 300-х метровых... Но скажите пожалуйста, какова ширина гостиной ? Не слишком ли она узкая.. Заранее спасибо.

Анастасия, здравствуйте.
Благодарим за такой хороший отзыв о нашем проекте.
Ширина гостиной от стены до стены 4,110 м.

Владимир из города Ярославль написал(а) 28.04.2013:

Добрый день! Очень понравился проект 112А Аристократ. Есть ли вариант этого проекта с цокольным этажом?

Владимир, здравствуйте.
Готового Рабочего комплекта с цокольным этажом нет.
Можем предложить выполнить для Вас вариант с цоколем в ПАСПОРТЕ проекта (без корректировки строительной рабочей документации). К такому Паспорту прикладываются типовые конструктивные узлы по цоколю ( сечения, схема армирования. Спецификации).
Корректировка выполняется в соответствии с Тех. Заданинем, составленным на основании Ваших пожеланий.
Более подробную информацию о стоимости и сроках корректировок можно посмотреть в разделе «Сервис для Заказчиков» на сайте .

Виталий из города Набережные Челны написал(а) 19.09.2012:

Здраствуйте! Проект очень нравиться! Скажите пожалуйста, там где по проекту газобетон,можно ли использовать пенобетон, если да то какой марки и каких размеров. Какие перекрытия, если можно размер ж\б плит и их кол-во для данного проекта. Сколько кубометров бетона надо на плиту фундамента и какой марки, хочу посчитать стоимость, заранее спасибо.

Виталий, здравствуйте.
По проекту в наружные стены заложен газобетон объемным весом 500 кг/м3, марка на прочность В3.5. При использовании других материалов, их характеристики должны быть аналогичными. В междуэтажном перекрытии использованы пустотные серийные плиты нескольких марок. На фундаментную плиту рассчитано 42.2 м3 бетона В20.
