38E 3D

«Приорат»- элегантный проект коттеджа

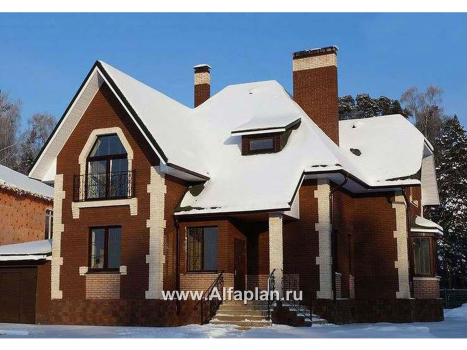

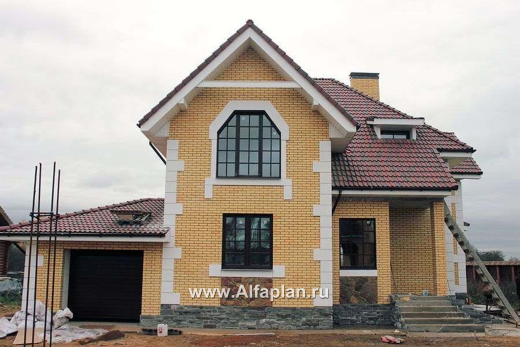

Дополнительные изображенияФотогалерея Фотогалерея 2Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
217.30198.48109.25
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)41000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - монолитный ЛЕНТОЧНЫЙ, с глубиной заложения 1м60см5000
Вариант фундамента - ЛЕНТОЧНЫЙ, из сборных ж/б блоков по монолитной подошве, глубина заложения 1м50см5000

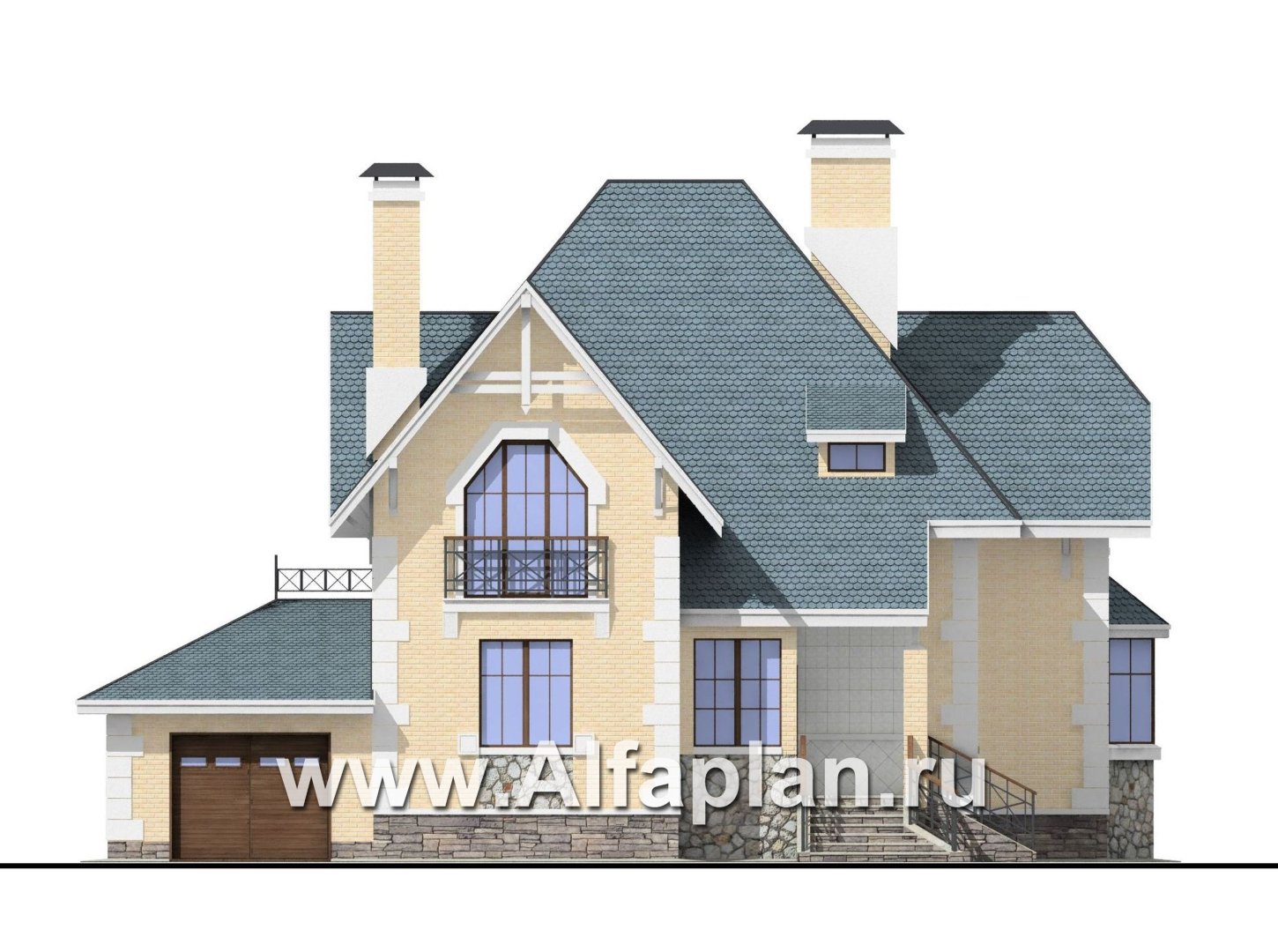

Вид спереди
Вид спереди
Вид справа
Вид справа

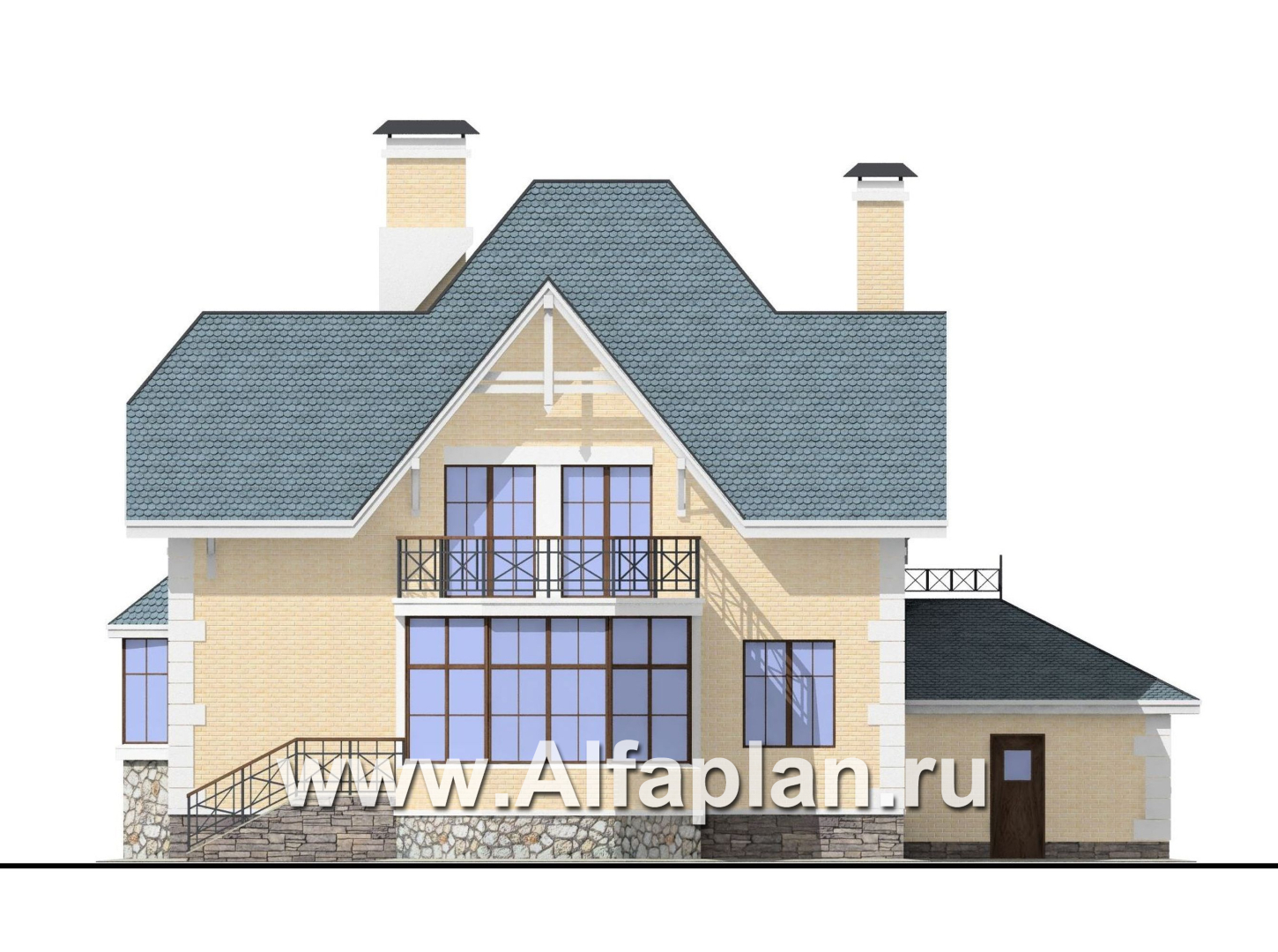

Вид сзади
Вид сзади

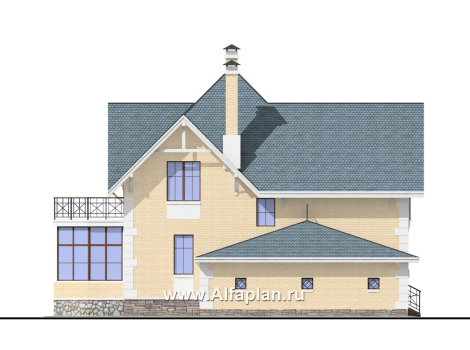

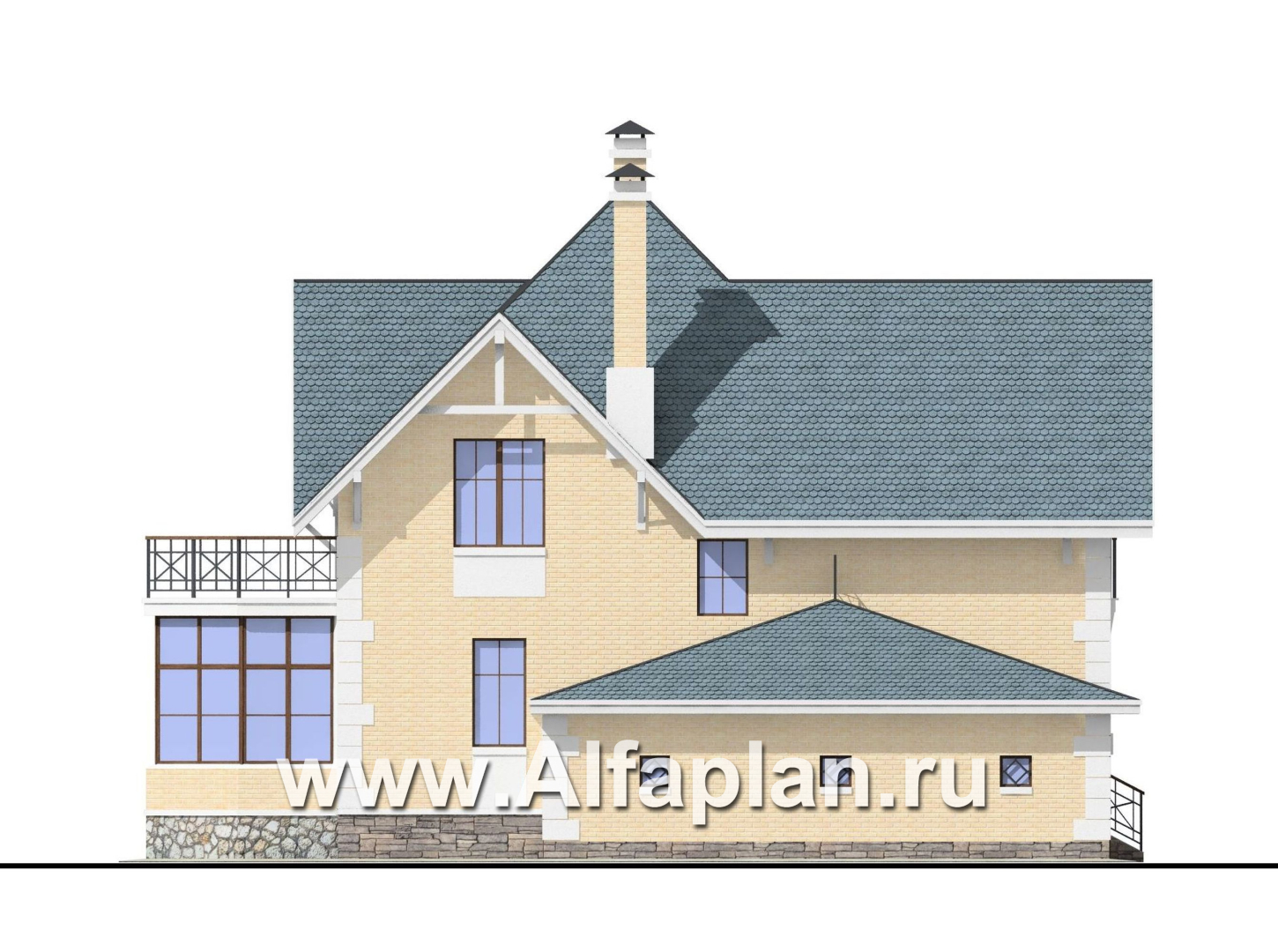

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

40.2 (толщина 200 мм)  м3
Тип наружных стенкирпич или газобетон (альтернативно)

97.3/96.0  м3
Тип внутренних стенкирпич

24.4  м3
Тип перекрытиймонолитные ж/б над 1-ым эт, по дерев. балкам над 2-ым

15.2  м3
Крышапо деревянным стропилам

Тип кровлибитумная черепица

290.2  м2
Наружная отделкалицевой кирпич, штукатурка

273.5 кирпич  м2
Наружная отделка цоколяоблицовочный камень

Количество этажей2

Верхний этаж - мансардный

Наличие встроенного гаража

Габаритные размеры домабез веранды, лестницы и эркера

16.2 х 12.3  м
Высота домаот пола 1-го этажа

10.010  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.95  м
Высота мансардного скоса2.2

Мощность котлас бойлером горячей воды

50 квт
Расчетная электр. нагрузкас учетом электроплиты

14.8 кВА
Утеплительминеральная вата

Показать описание

Современный удобный особняк, рассчитанный для  комфортного проживания семьи из 4-5 человек. Строгость форм  и приятные пастельные  оттенки цветов  в отделке – все это придает дому элегантный  вид, а  рациональная планировка дома отлично сочетается с его привлекательным внешним видом. Дом удачно впишется как в городскую, так и в загородную среду.

Дом базируется на монолитной железобетонной плите. Наружные стены по проекту альтернативно выполняются из кирпича или газобетона. Соответственно, коттедж 38Е можно включить в категорию проекты домов из кирпича и из газобетона.

Центральный вход в дом украшают  колонна и две лестницы. Перила балкона и лестниц  выполнены в одном варианте. Цоколь особняка высокий, отделан  облицовочным камнем. Двухэтажная жилая часть и пристроенный гараж формируют объем дома. Особняк имеет три входа: центральный, с главного фасада, второй  идет  через веранду, а третий  - непосредственно  через гараж.

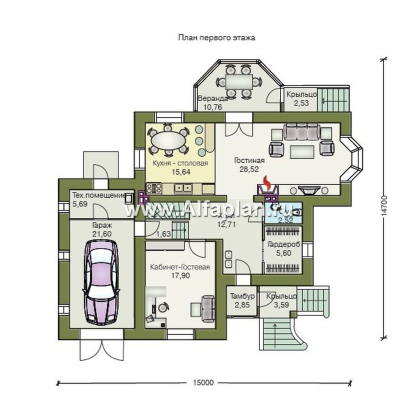

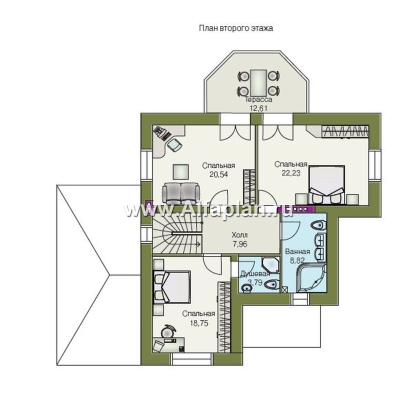

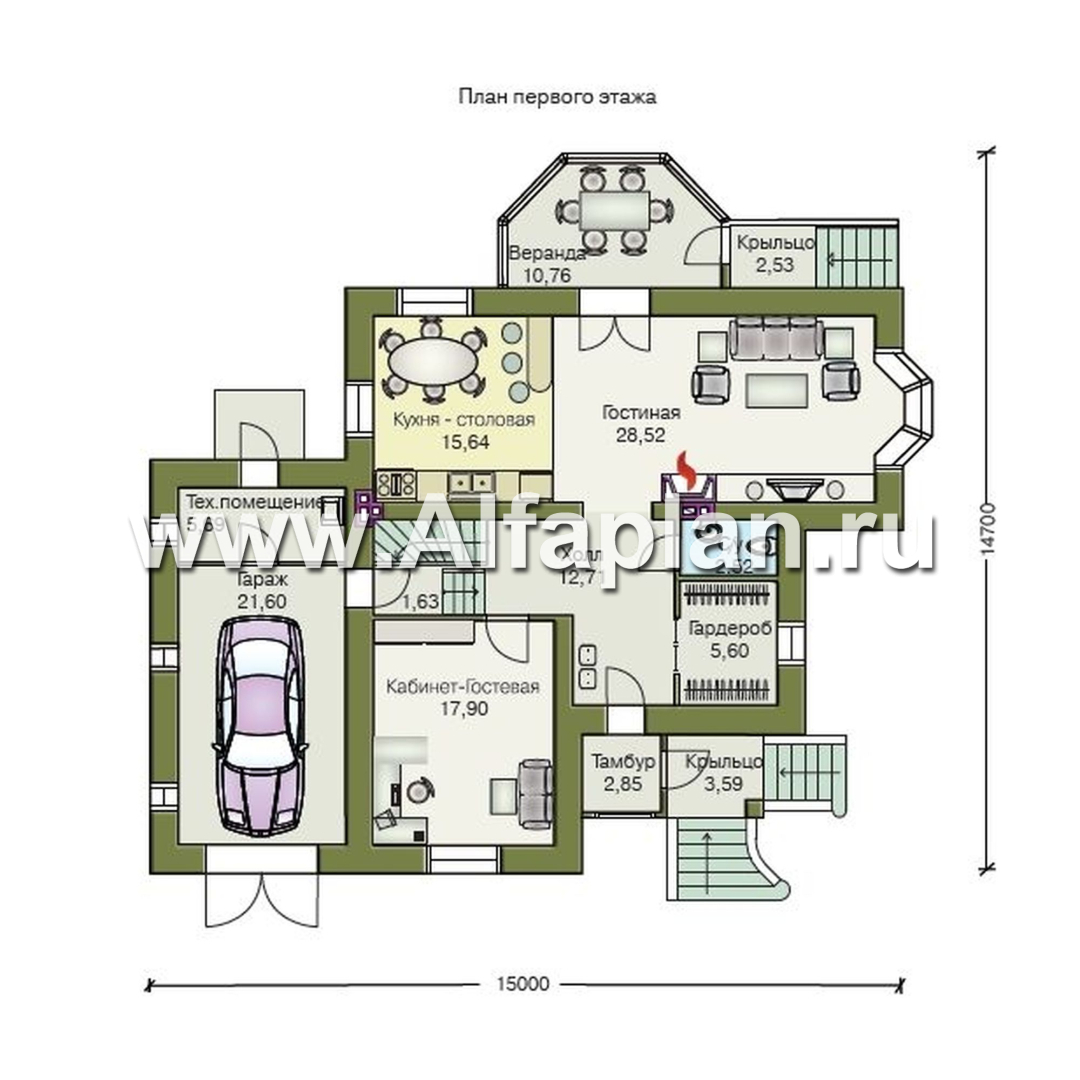

Планировка особняка  просторна и удобна. На первом этаже из прихожей можно попасть в любые помещения первого этажа или на лестницу. Рядом с прихожей выделено помещение для гардеробной и туалета. Большая часть первого этажа - открытое пространство, включающее в себя холл, кухню-столовую и гостиную. Освещенность гостиной  обеспечена большими окнами эркера первого этажа. Для придания уюта  гостиной, в ней  предусмотрен камин.  Из гостиной можно через распашную дверь выйти на  застекленную веранду. На первом этаже также располагается кабинет (или гостевая комната). В гараж и расположенное  смежно  с ним техническое помещение можно попасть прямо из дома, не выходя на улицу. На втором, мансардном  этаже находятся три достаточно просторные  изолированные спальни и большая ванная комната. Одна из спален имеет отдельную душевую комнату. Из холла второго этажа  можно выйти на просторную террасу, расположенную над верандой. Проект имеет зеркальное изображение, что облегчает облегчит посадку дома на участок. Так же есть варианты проекта: 38A и 38B 38AC.

Если данный коттедж вас устроил, и вы хотите найти схожий с ним – обращайтесь к другим  вариациям дома под номером 38. Если же вас не устроил  этот дом в принципе – обращайтесь к общему каталогу нашего сайта, alfaplan.ru. Там вы найдете интересные проекты коттеджей в большом разнообразии!

Высота 1-го этажа -3.0 м, 2-го этажа 2.95 м, ширина гостиной -4.0 м, ширина гаража -3.8 м.

Высота дома - 10.76 м

Габаритные размеры дома  без веранды -16100 х 12500 мм.

ВернутьсяЗеркальный вариант проекта
Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Сергей из города Челябинск написал(а) 06.06.2013:

Здравствуйте, прекрасный и понятный сайт . Подскажите, пожалуйста, рассматриваю данный проект и "Белоостров"- классический коттедж с удобной и компактной планировкой (проект коттеджа 338B). В данном проекте второй этаж мансардный, и как я понимаю затраты будут больше на кровлю.В 338В полноценный второй этаж. Подскажите плюсы и минусы данных вариантов, какой из них трудозатратнее и соответственно дороже? Спасибо.

Сергей, здравствуйте.
Благодарим за такой хороший отзыв о нашем сайте.
Проект 338В, как Вы правильно заметили, модификация исходного проекта 38А.
Проект 38А а на протяжении нескольких лет лидировал по продажам, подготовили его приемника-
338В. Он немного больше по площади, но у него проще профиль кровли, современная монолитная конструкция фундамента и перекрытий. По стоимости строительства они будут примерно одинаковы.

Ольга из города Москва написал(а) 06.05.2013:

Добрый день! Нахожусь в стадии выбора проекта. Очень нравится планировка данного коттеджа, но есть два вопроса: 1.можно ли продлить гараж, чтобы добавить хоз. помещение 2. возможно ли на втором этаже сделать холл, как в проекте 38А (понятно, что при этом придется поменять фасад с окнами

Ольга, здравствуйте.
Благодарим Вас за такой хороший отзыв о нашем проекте.
Понятно желание увеличить площадь гаражной пристройки и дополнить планировку хоз. помещением. Но, при существующем решении делать это очень не хочется. Посмотрите, пожалуйста, на вид слева. При увеличении гаража кровля получится не симметричной или совсем придется менять ее форму. И в целом боковой фасад совсем не выиграет . Вопрос с холлом на втором этаже решается очень просто. Его можно выгородить, добавив еще одну перегородку. Окна в спальнях раздвинуть или убрать, заменив на одно их холла. Вы полнить такой вариант можно по месту без корректировки проекта. При необходимости мы можем отразить это изменение в Паспорте проекта.

Любовь из города Н.Новгород написал(а) 15.04.2013:

Здравствуйте! Есть ли вариант с цоколем (Проект " Приорат-38Е"(зерк)?

Любовь, здравствуйте.
Есть готовый вариант Паспорта проекта с Цокольным этажом.
Планы, фасады, разрезы, пояснительная записка с учетом цокольного этажа. Дополнительно прикладываются типовые конструктивные узлы по цоколю ( сечения, схема армирования, спецификация)Планировка показана на сайте, стоимость такого готового Паспорта -3500 рубл.
Также есть вариант с цокольным этажом уже рабочего проекта 38АС - это вариант проекта без гаража.
Оба эти варианта готовы.
