47A 3D

«Ягерхаус» - загородный дом с пирамидальной кровлей

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
151.90144.3495.0
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)33000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - монолитная ж/б плита, цоколь из полнотелого кирпича к5000

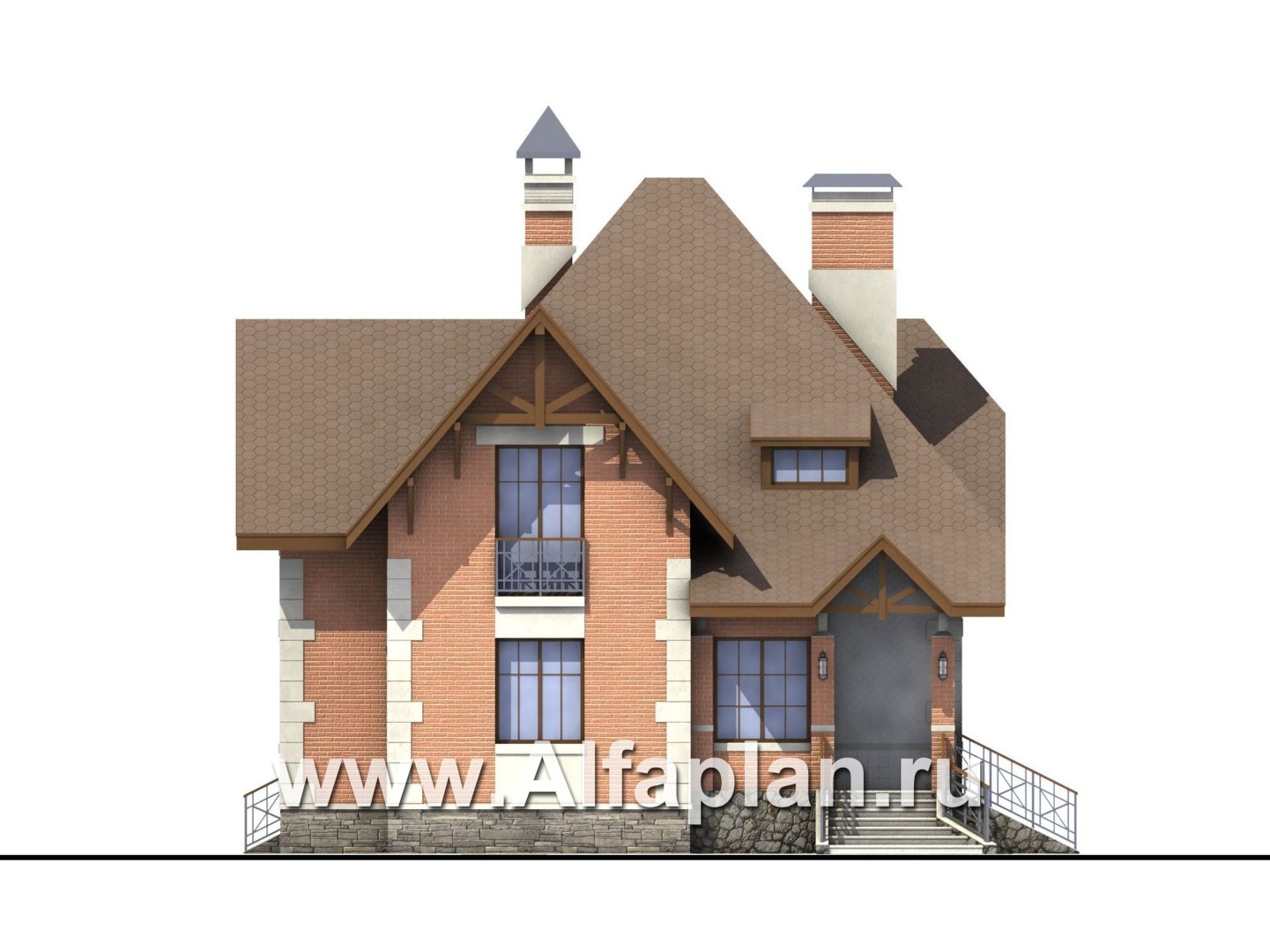

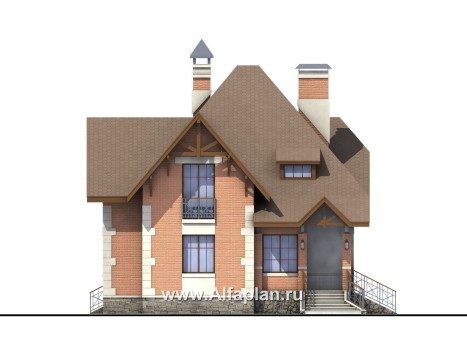

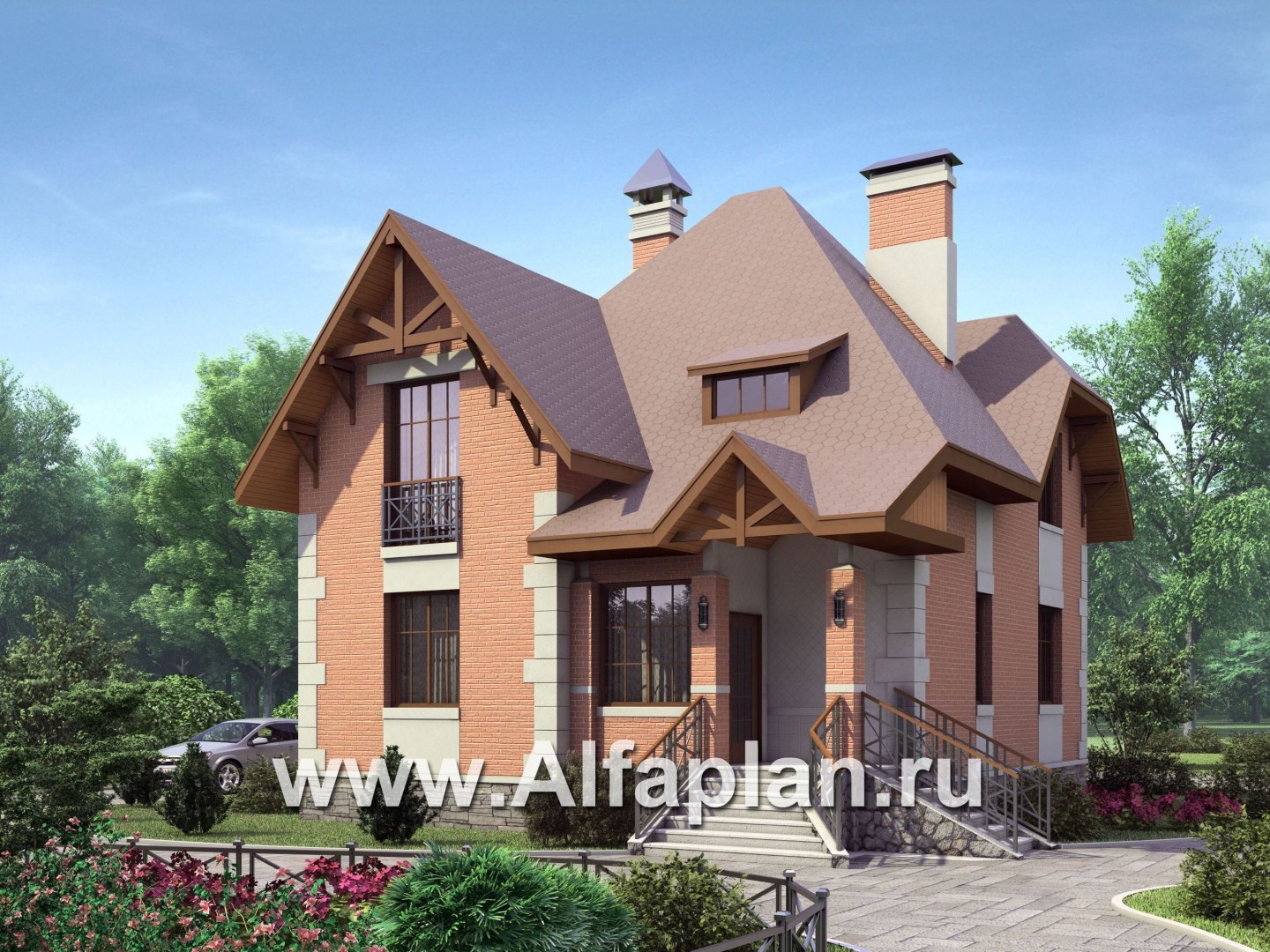

Вид спереди
Вид спереди

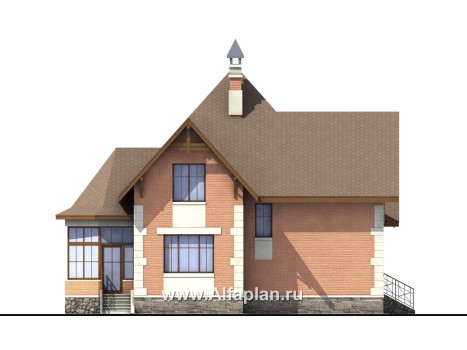

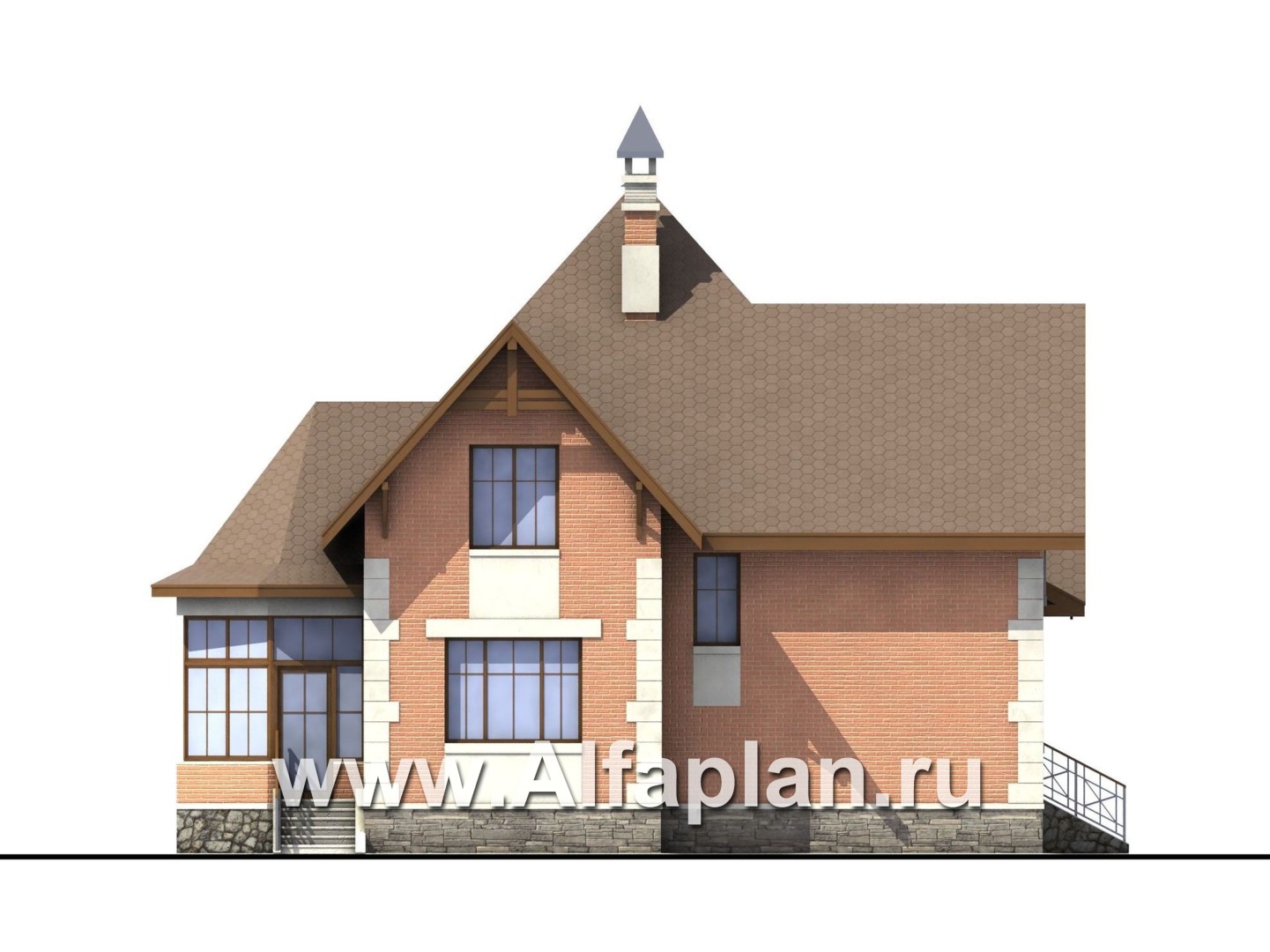

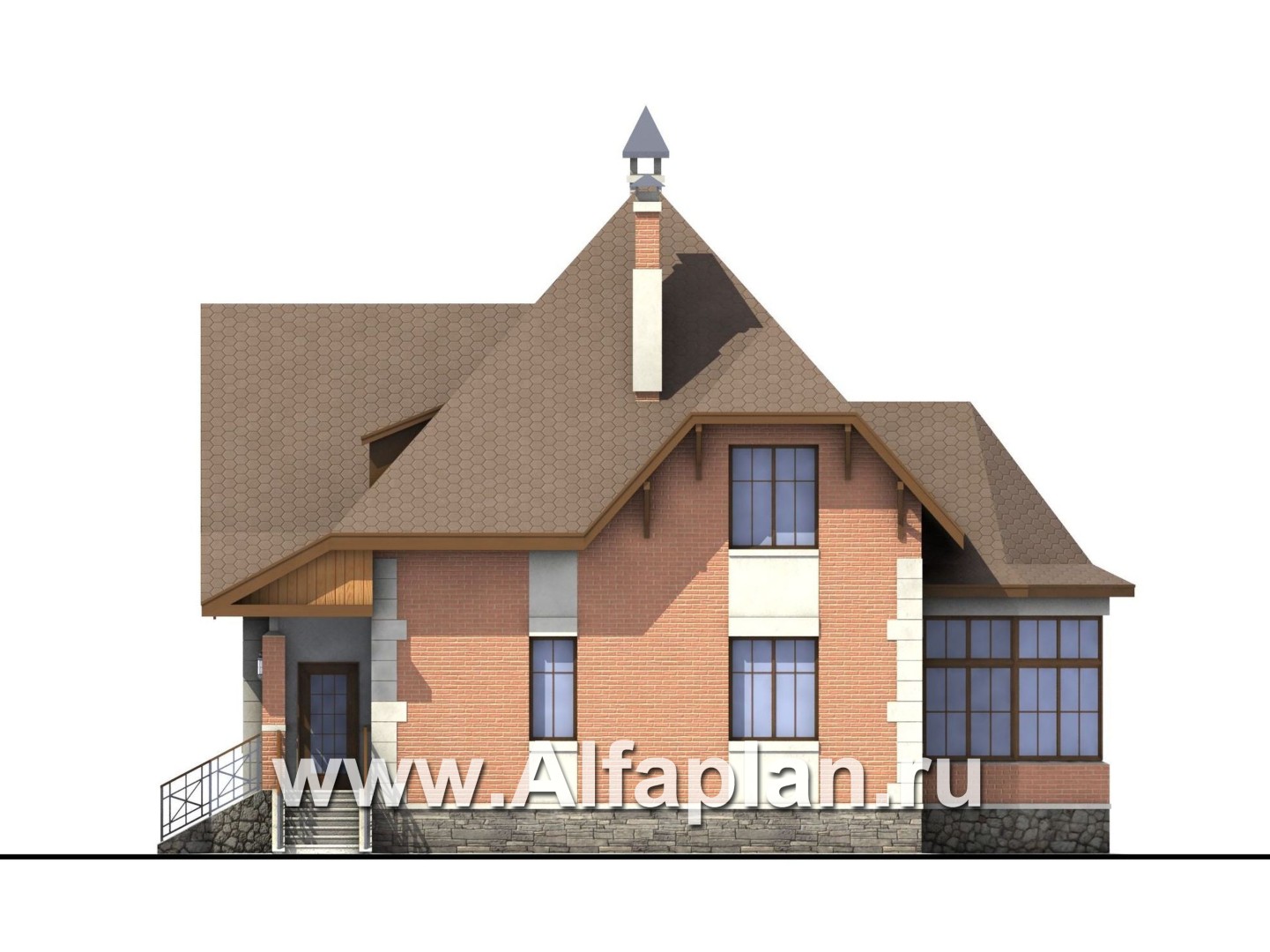

Вид справа
Вид справа

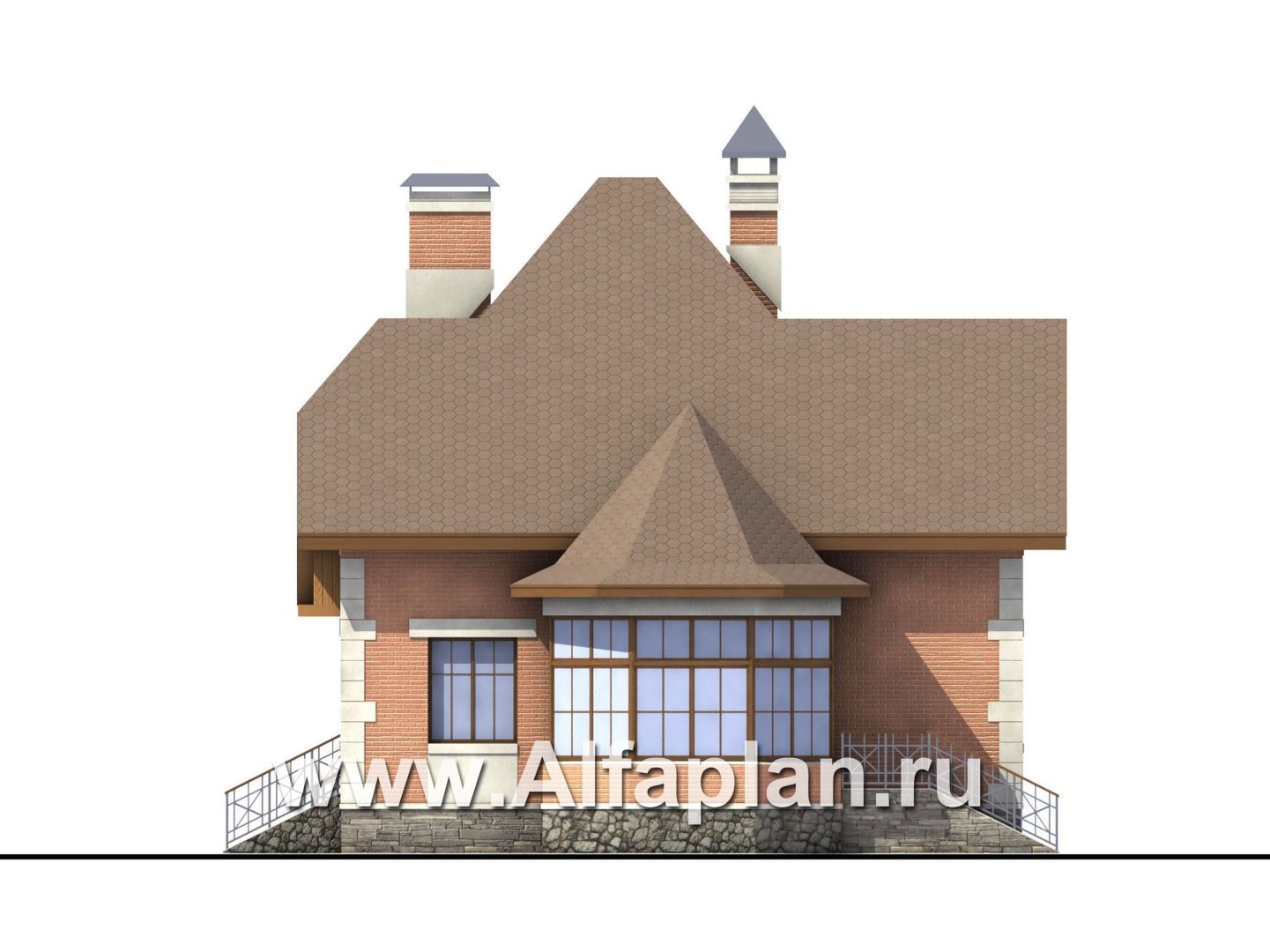

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита с монолитным цоколем

52.2 (с монолитным ж/б цоколем)  м3
Тип наружных стенгазобетон, возможен пустотный кирпич

85.1  м3
Тип внутренних стенгазобетон, возможен пустотный кирпич

31.0  м3
Тип перекрытиймонолитные ж/б и по дерев. балкам

Крышамансардная

Тип кровлибитумная черепица

228  м2
Наружная отделкалицевой кирпич

217.0  м2
Наружная отделка цоколяискусственный камень, штукатурка

Высота домаот пола 1-го этажа

10.16  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.95  м
Мощность котлас бойлером горячей воды

40 квт
Расчетная электр. нагрузкас учетом электроплиты

15.6 кВА
Утеплительминеральная вата


Двухэтажный дом с мансардной  кровлей, характер фасадов которого формируется разнообразной по материалам и фактуре отделкой  и сложной объемной конфигурацией плана. Дом отличается рациональной, удобной планировкой. При небольшой общей площади он не уступает по комфорту значительно большим домам.

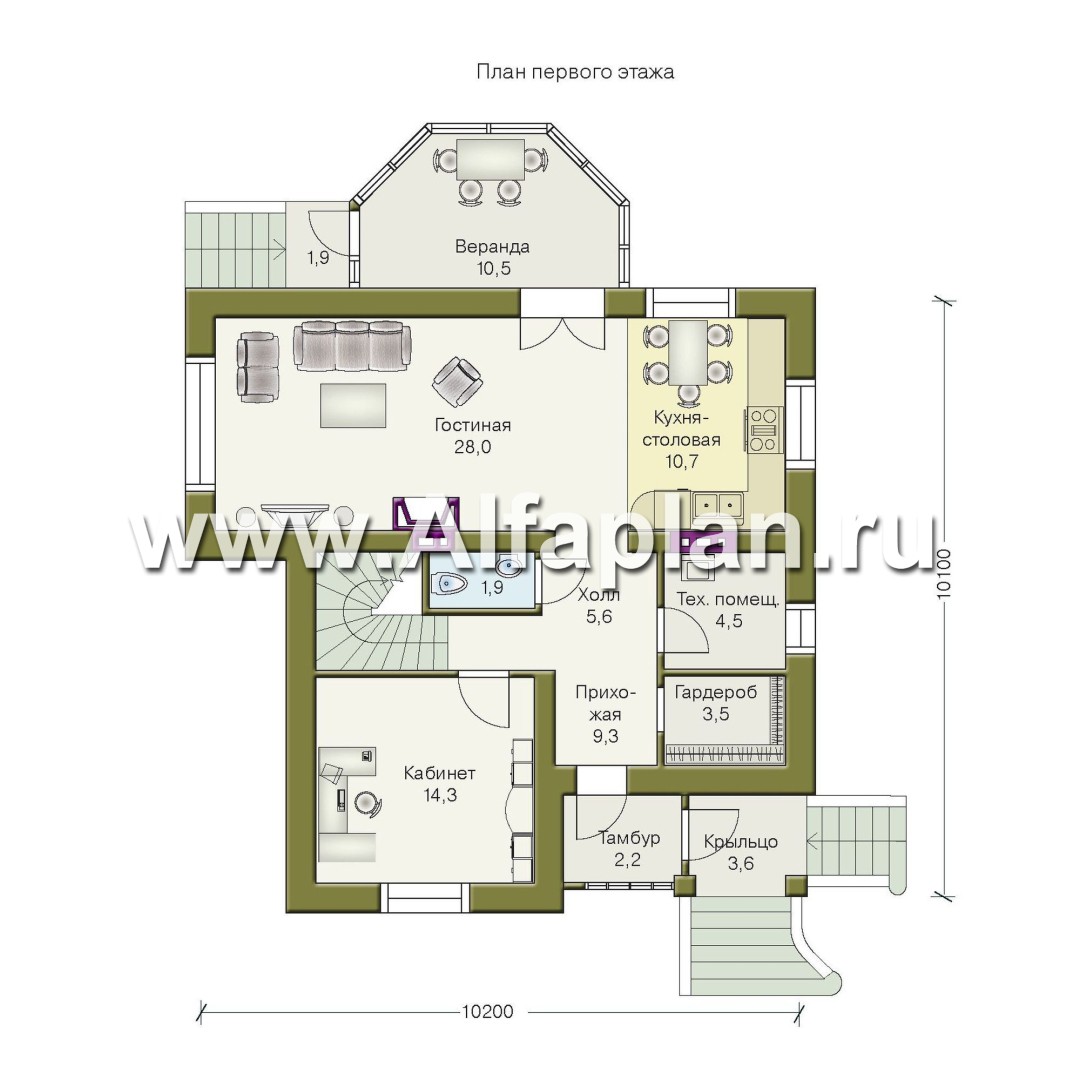

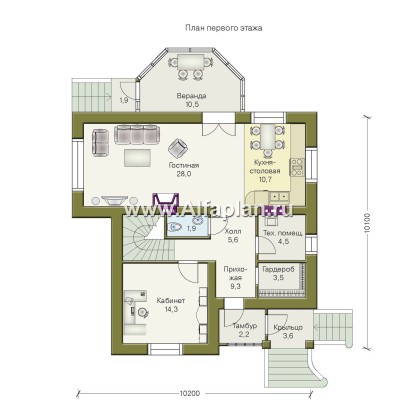

На первом этаже из прихожей можно попасть в любые помещения первого этажа или на лестницу. Рядом с прихожей выделено помещение для гардеробной. Большая часть первого этажа - открытое пространство, включающее в себя кухню-столовую и гостиную. Из гостиной напрямую можно попасть через распашную дверь в остекленную веранду. На первом этаже также располагается кабинет (или гостевая комната) и техническое помещение. На втором этаже находятся три изолированных спальных и большая ванная комната.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Марк из города Воронеж написал(а) 09.06.2016:

Возможно ли выполнить такую перепланировку первого этажа (приложена на рисунке), необходимы ли внесения изменений в проект, какова их цена?

Добрый день, Марк,

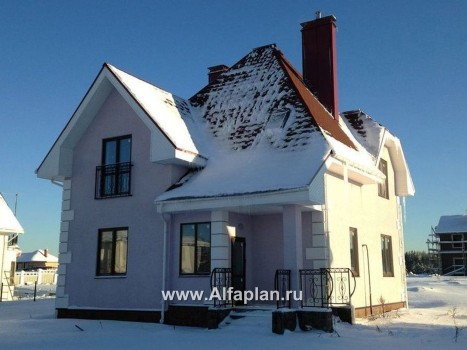

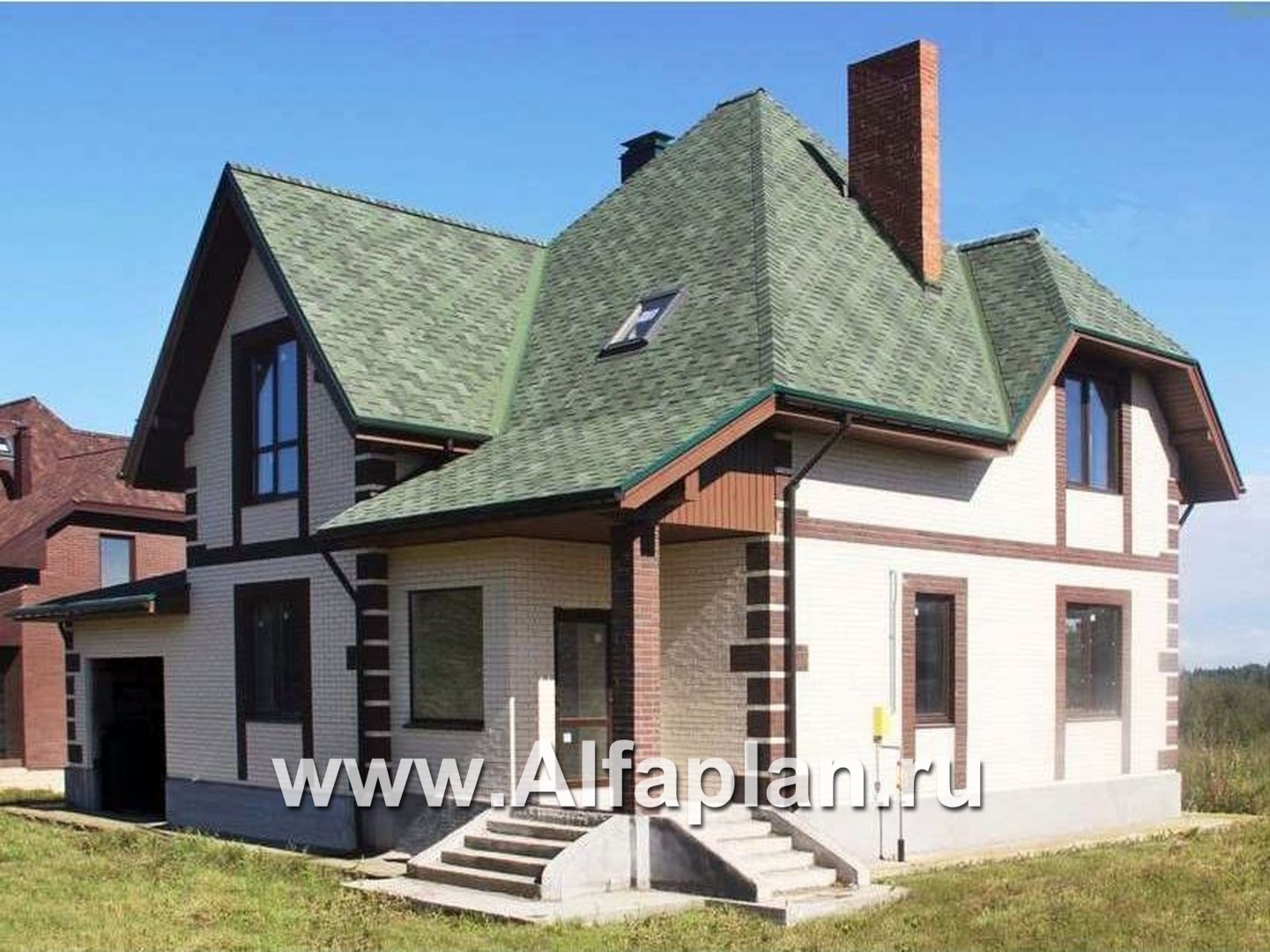

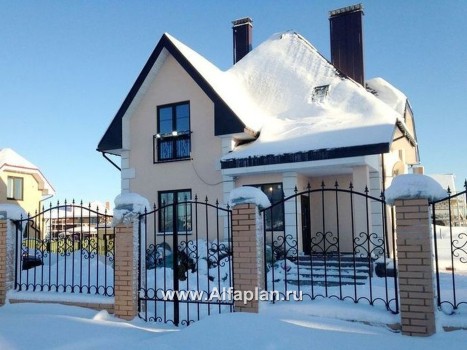

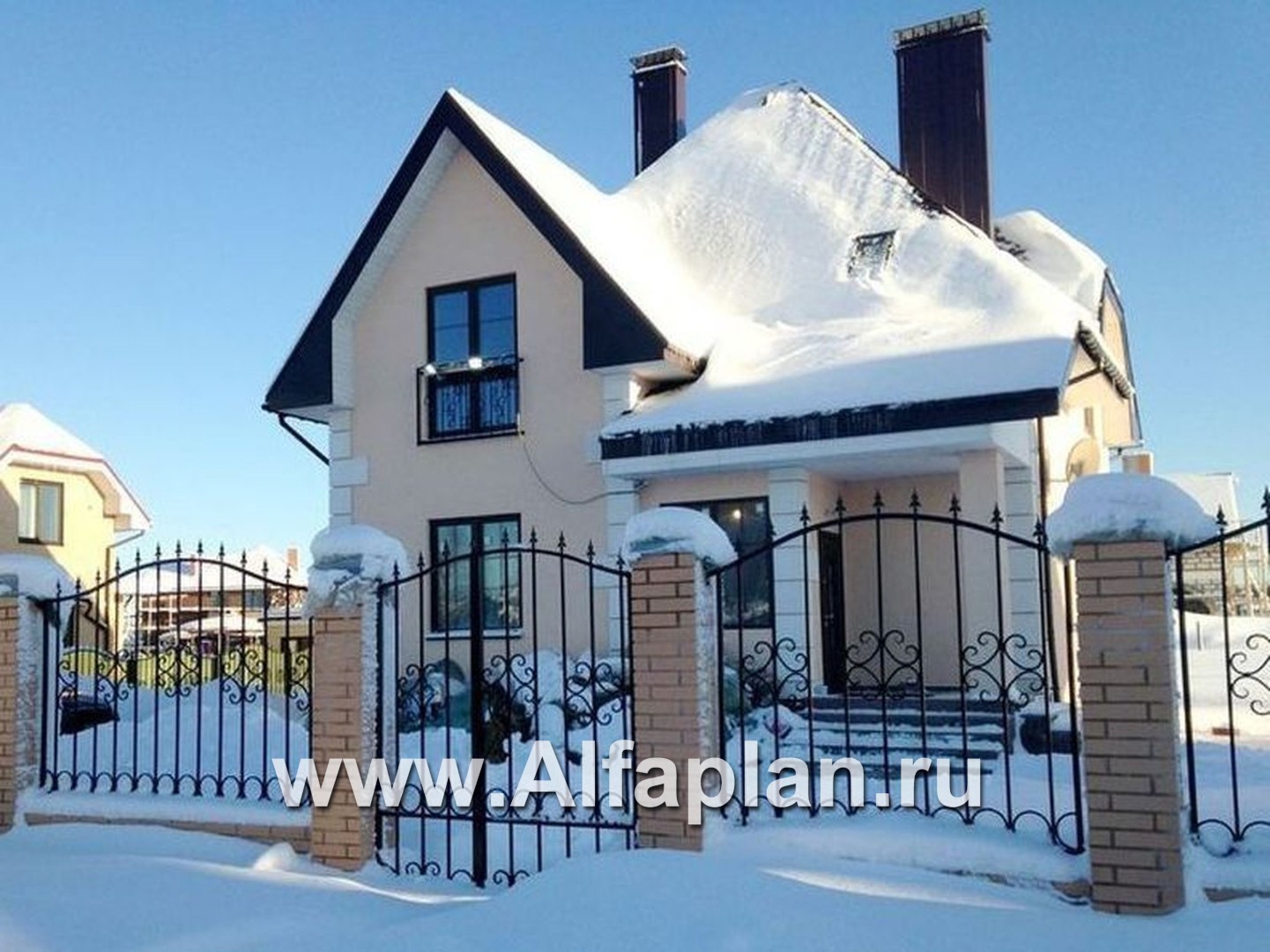

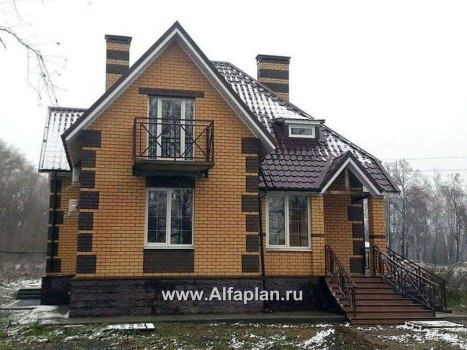

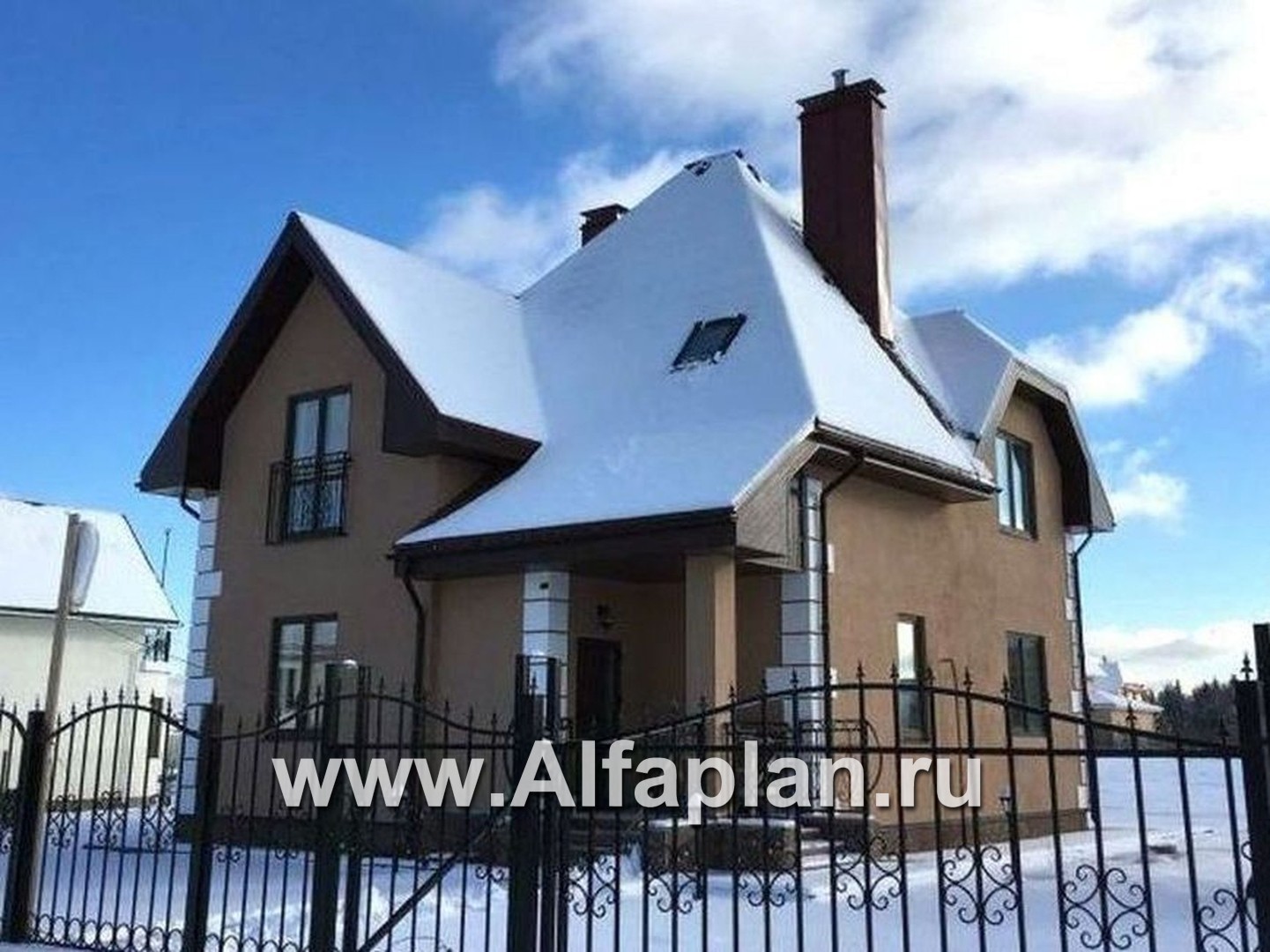

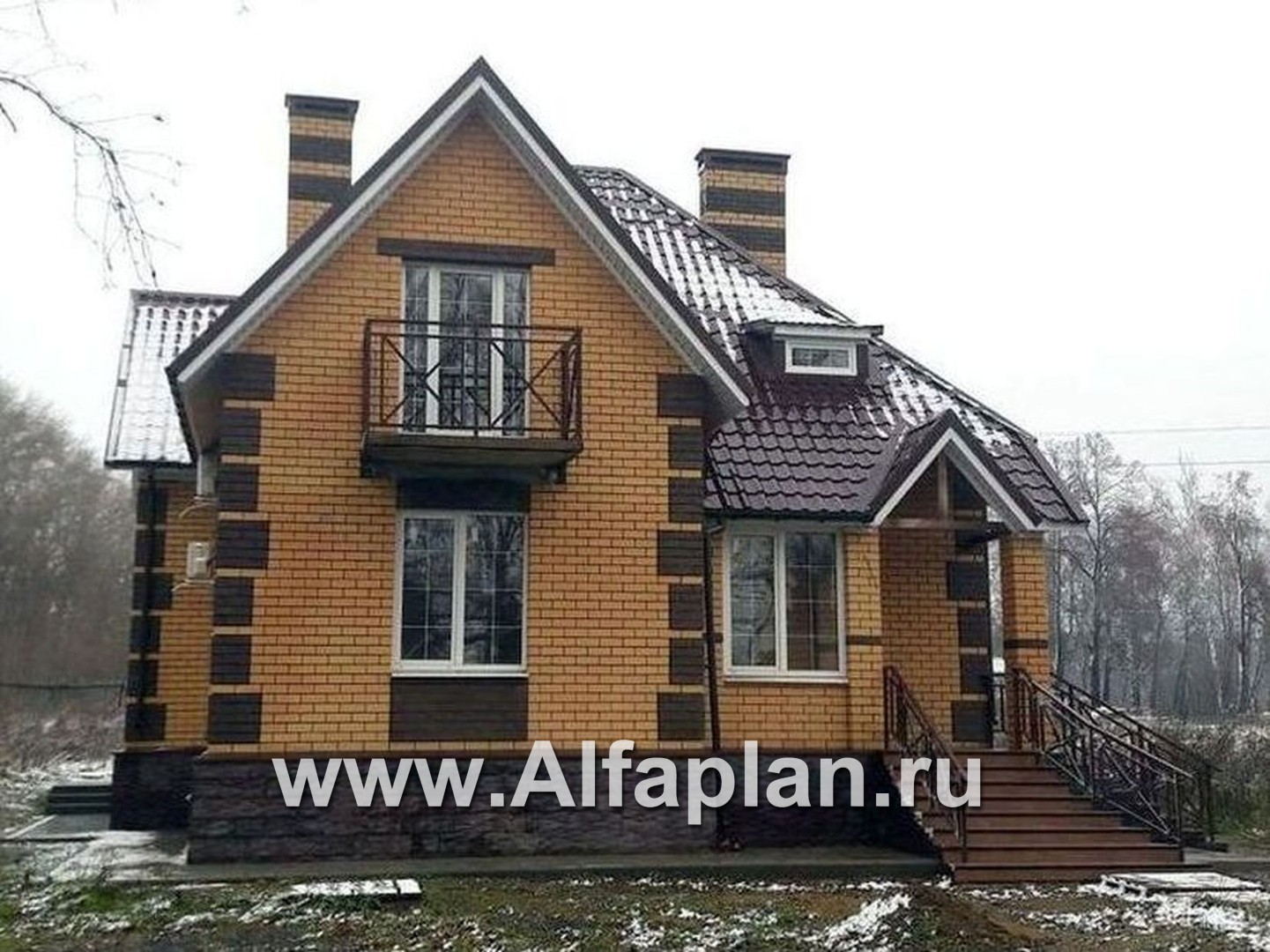

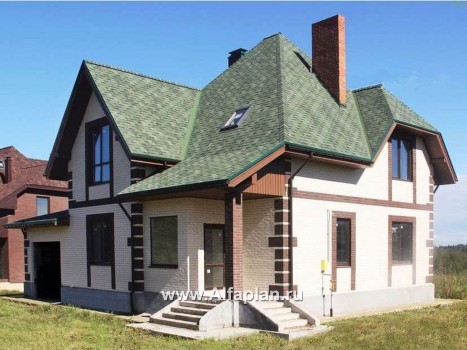

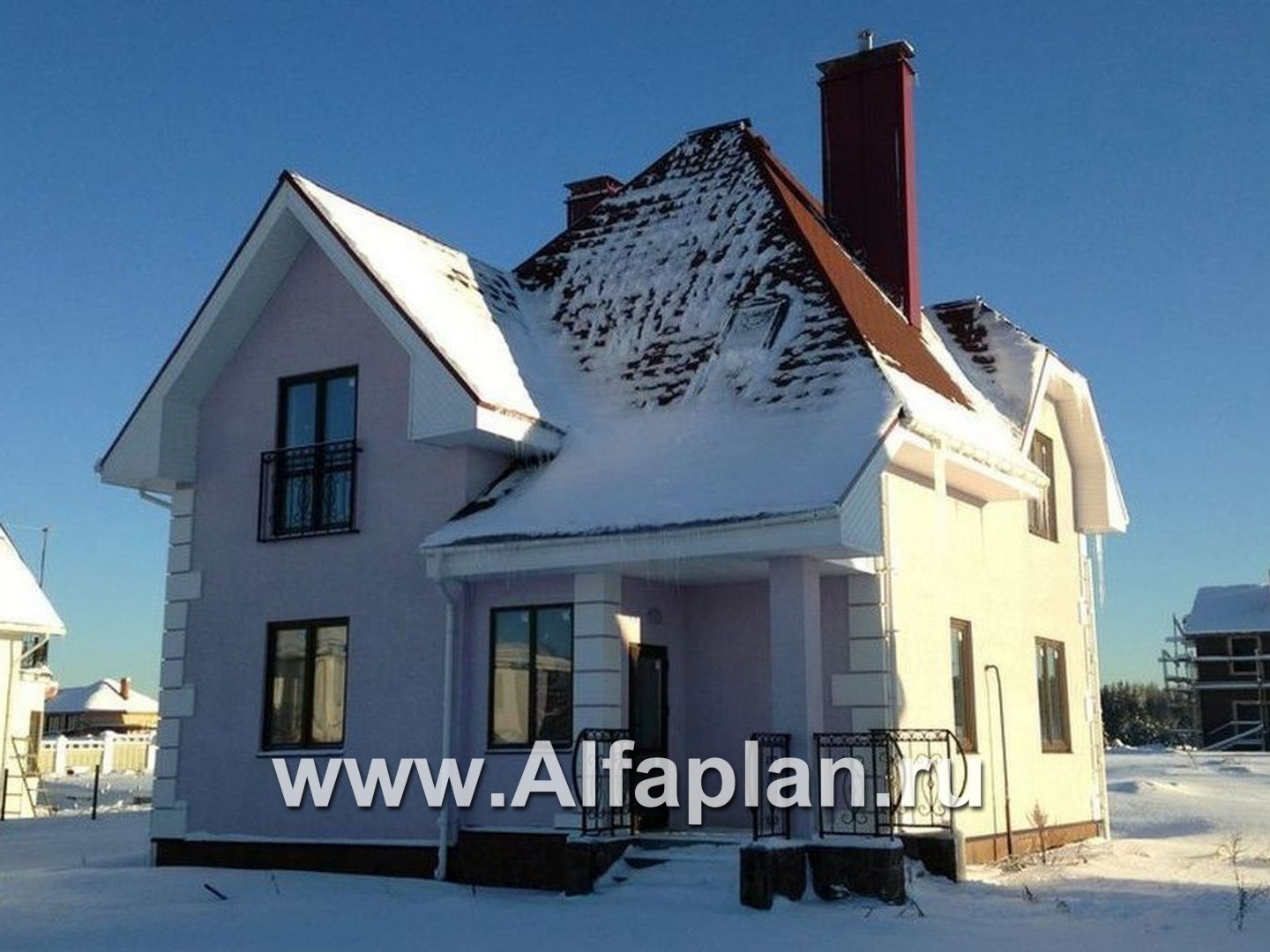

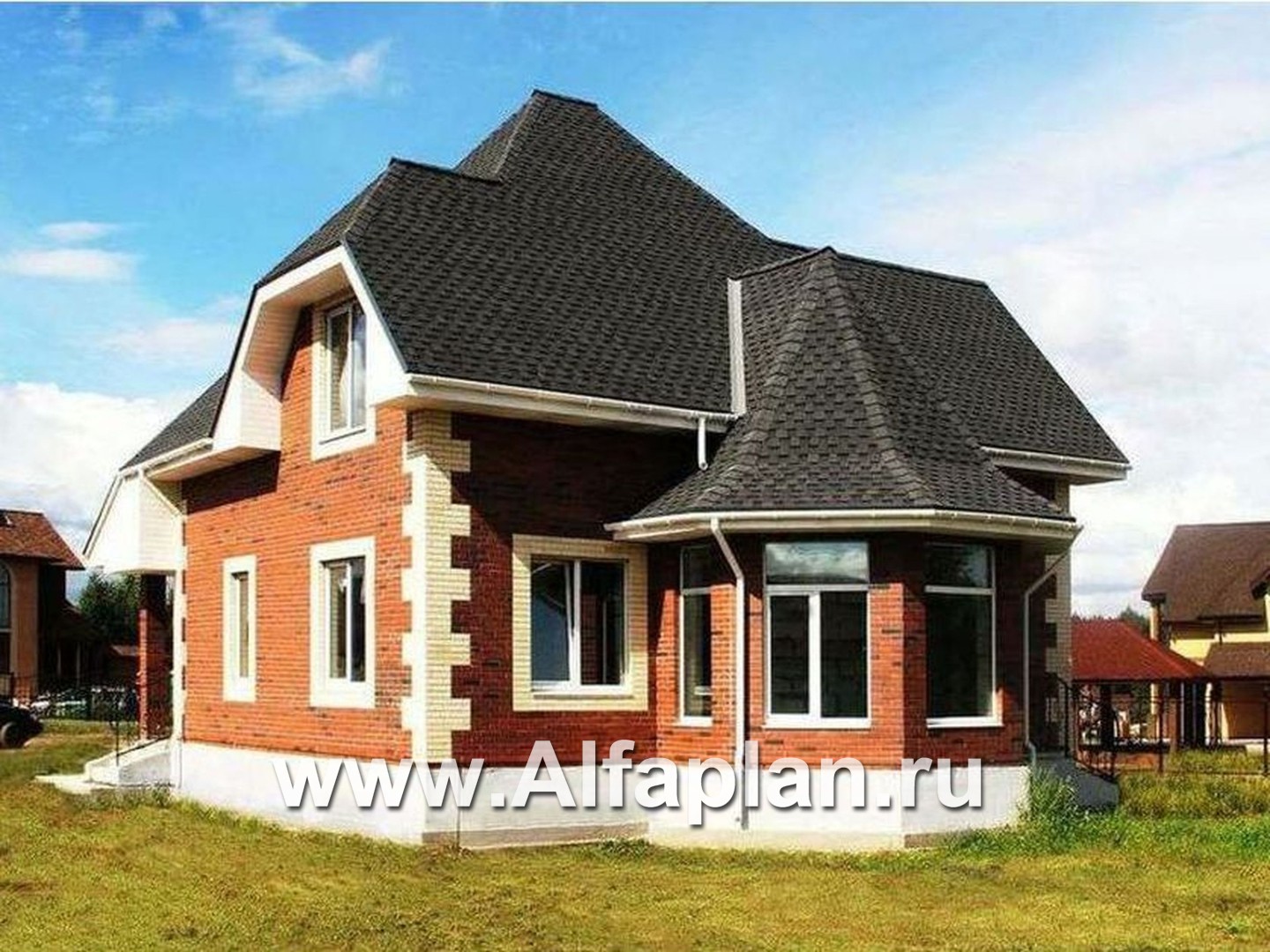

благодарим за обращение в наше бюро. Проект полностью готов и был многократно реализован (см. фотогалерею).
Перепланировка согласно Вашему рисунку возможна. Реализовать ее Вы сможете силами строителей. Внесение изменений в рабочую документацию готовых проектов не предусмотрено.Если необходимо, мы готовы отобразить указанные Вами изменения в объеме Паспорта проекта, т.е. на планах, фасадах и разрезах дома (без корректировки архитектурно-строительных чертежей). Подробно об изменениях в Паспорте проекта см. в разделе Сервис для заказчиков.
Михаил из города Пермь написал(а) 08.03.2013:

Можно ли вместо тех.помещения сделать ванну,а под лестницей вместо туалета сделать выход (дверь), например выход на террасу

Михаил, здравствуйте.
Да, такой вариант возможен. Выполнить его можно по месту силами строителей. Но в этом случае Вам потребуется найти место для котельной или выбрать марку котла, не требующего отдельного помещения.

Анна из города С.-Петербург написал(а) 12.11.2012:

Здравствуйте, проект понравился, но есть вопрос: что это за помещение под лестницей за санузлом и как туда попасть?

Анна, здравствуйте. За санузлом под лестницей нет помещения, там "глухое" пространство в которое нет доступа.
