54A 3D

«Альтбург» - коттедж в романтическом стиле

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
201.40185.3134.1
Площадь гаража - навеса, м2
36.4 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)37000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

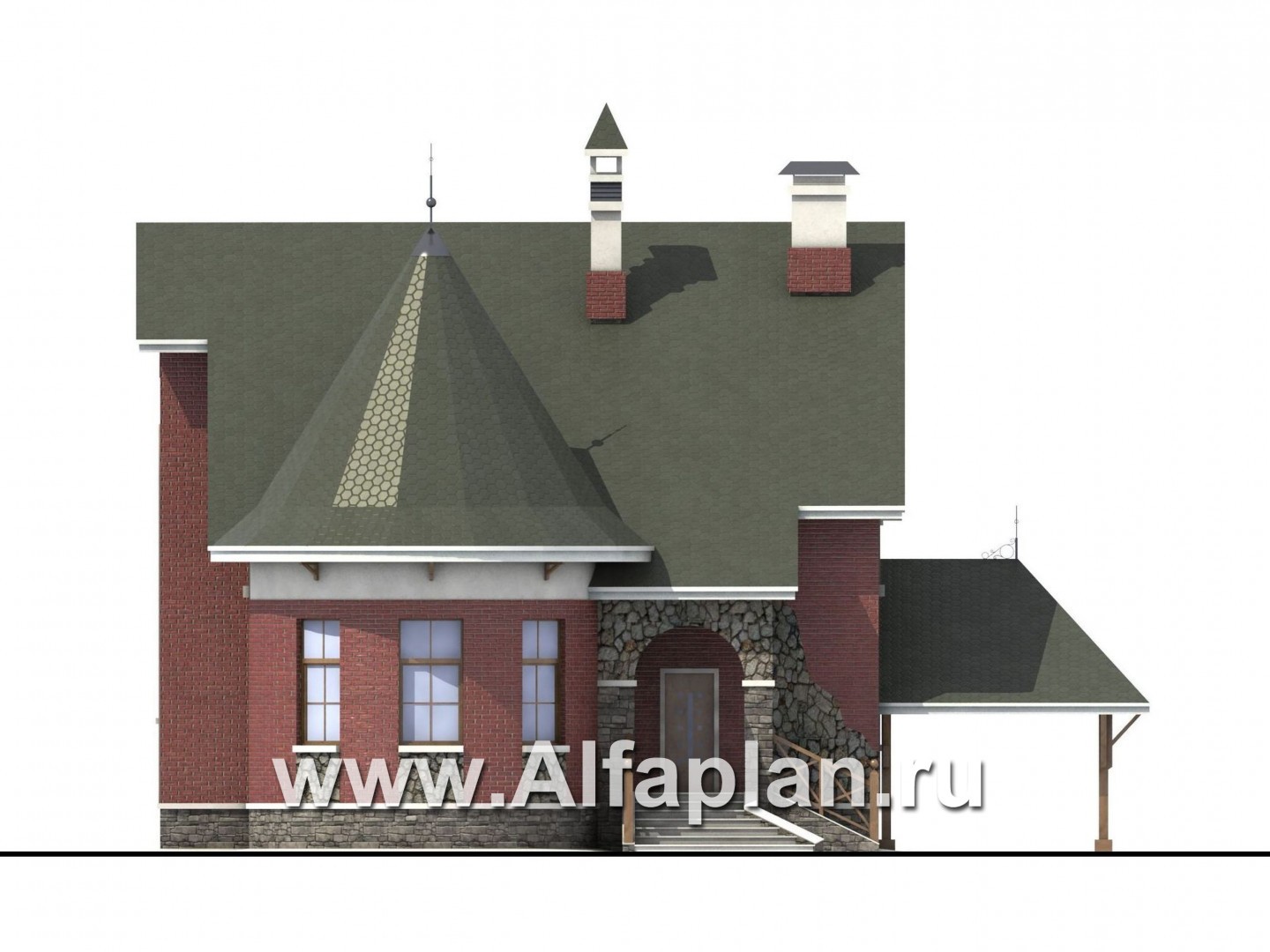

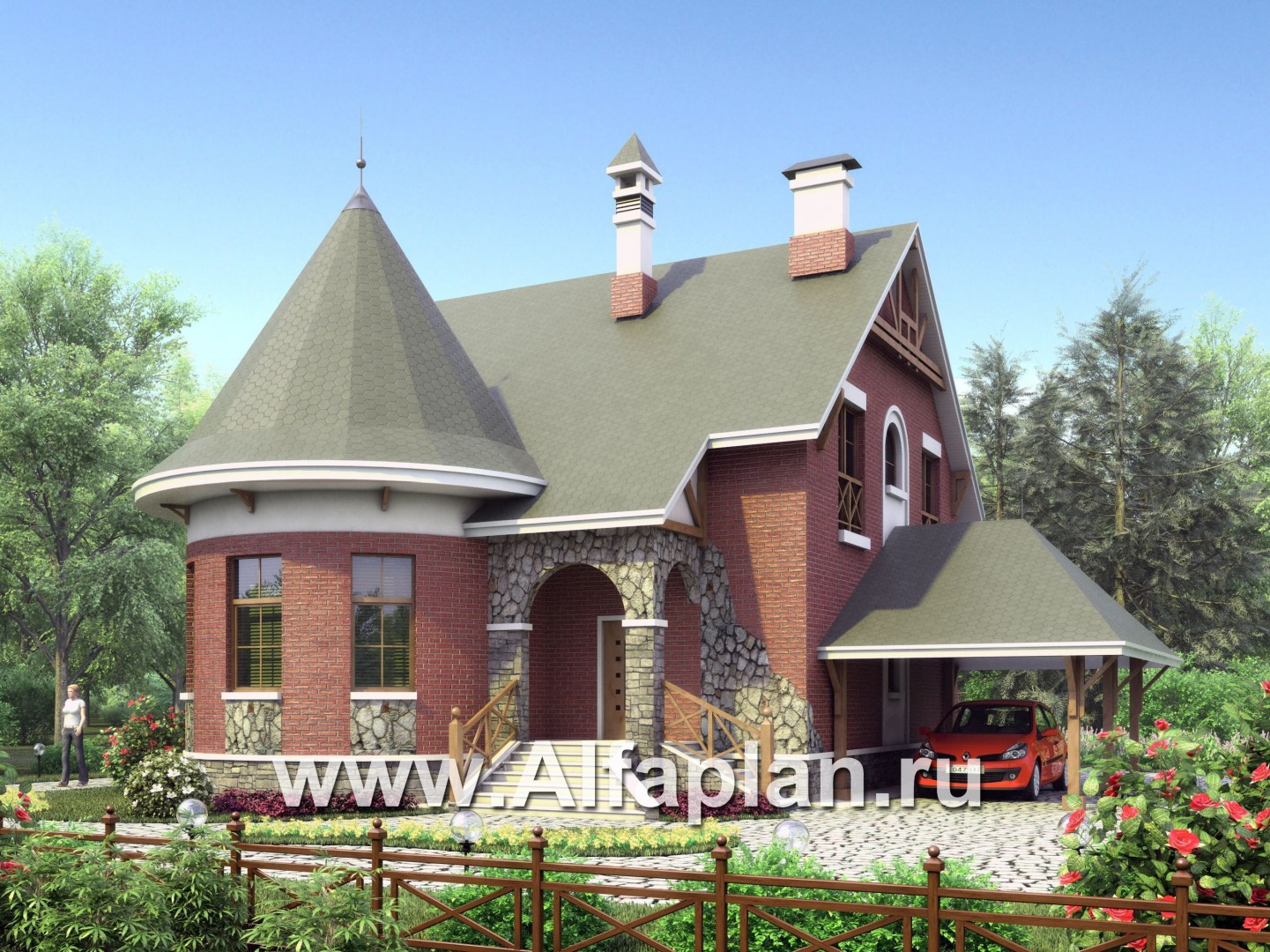

Вид спереди
Вид спереди
Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

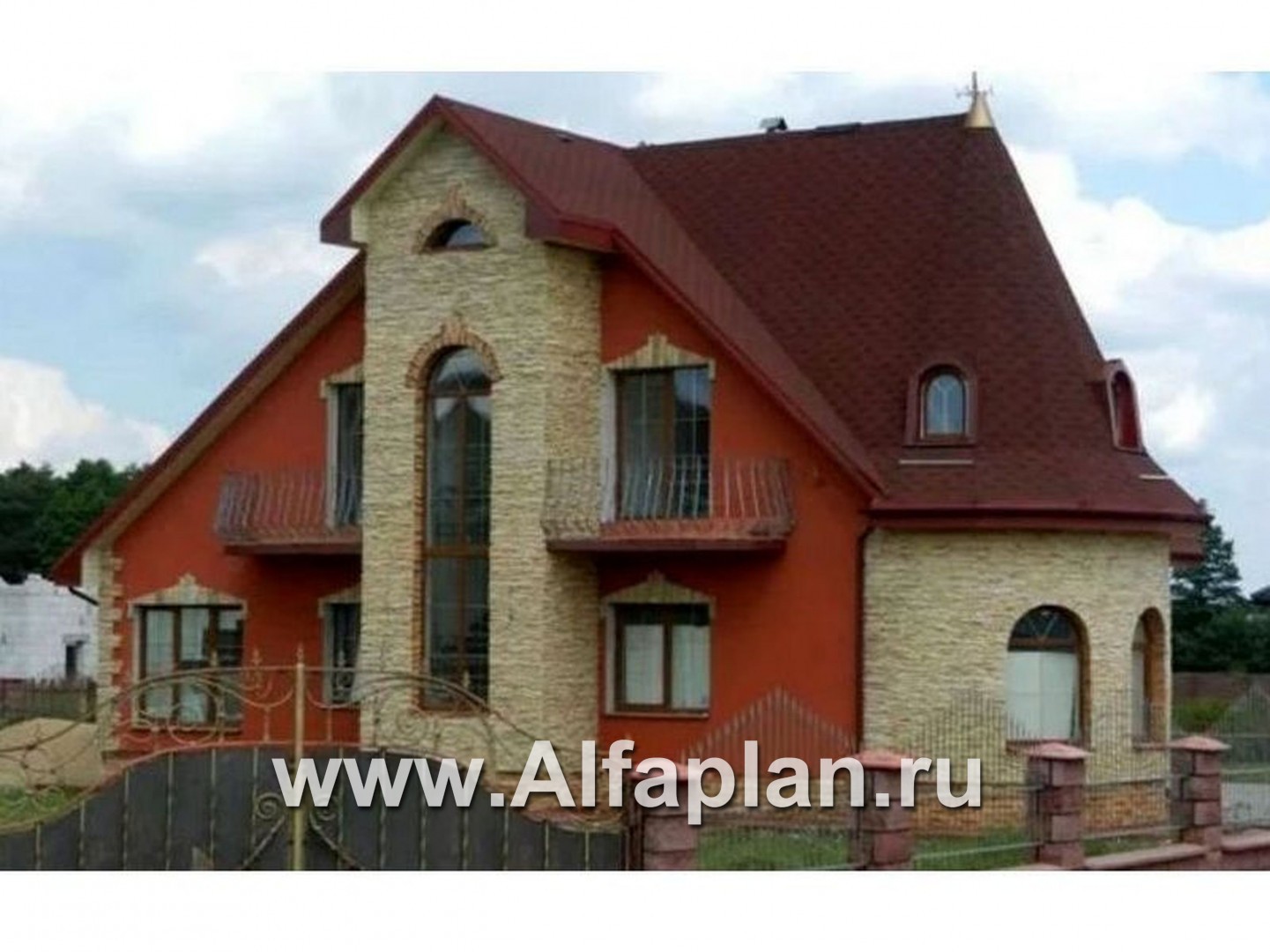

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаменталенточные монолитные ж/б

55.5 (глубиной 1.5 м)  м3
Тип наружных стенкирпич или газобетон (альтернативно)

93.5/93.5  м3
Тип внутренних стенкирпич или газобетон (альтернативно)

16.05/16.05  м3
Тип перекрытиймонолитные ж/б

16.9  м3
Крышамансардная

Тип кровлибитумная черепица

316.0  м2
Наружная отделкалицевой кирпич

260.0  м2
Наружная отделка цоколяискусственный камень или штукатурка

Высота домаот пола 1-го этажа

9.60  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.0  м
Высота мансардного скоса2.0 м

Мощность котлас бойлером горячей воды

40 квт
Расчетная электр. нагрузкас электроплитой

10.5 кВА
Утеплительминеральная вата

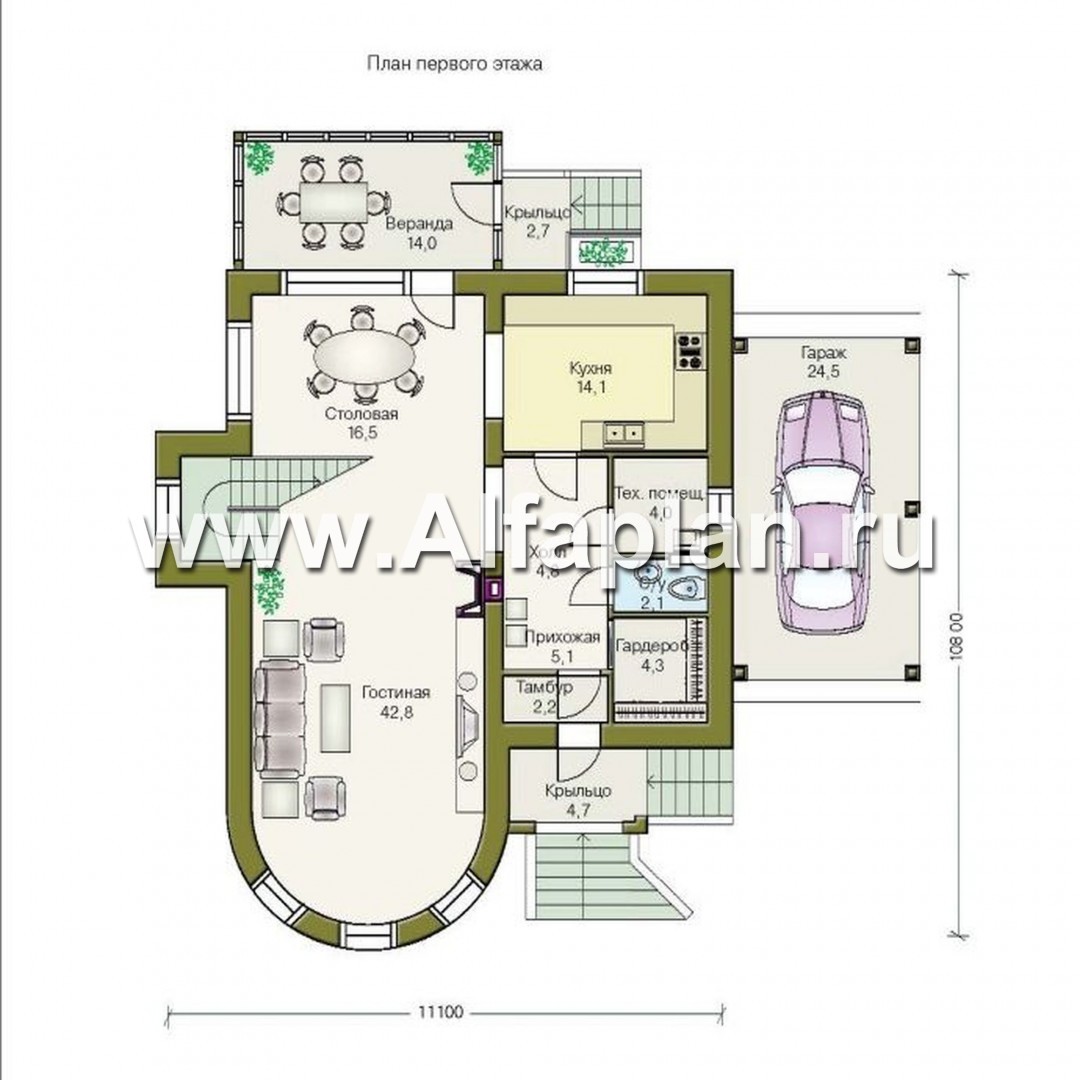

Двухэтажный коттедж с романтическим характером архитектуры, выражающий пословицу «Мой дом - моя крепость». В доме два этажа и навес для машины. На первом этаже просторная прихожая с большой гардеробной. Из холла можно пройти в любое помещение дома,  по лестнице - на второй этаж. Гостиная и столовая представляют собой единое пространство, визуально разделенное лестницей. Гостиная украшена мощным полукруглым эркером. Столовая через открытый проем связана  с кухней, панорамным окном - с верандой. На втором этаже дома находятся четыре спальные комнаты и ванная. Одна из спальных оснащена большой гардеробной комнатой. К дому может быть пристроен гараж-навес на один или два автомобиля.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Дмитрий из города Екатеринбург написал(а) 27.12.2012:

Здравствуйте! Можно узнать у Вас более подробные размеры дома? Например: ширину столовой и гостиной. Спасибо!

Дмитрий, здравствуйте.
Ширина гостиной 4.9 м в чистоте.

Дмитрий из города Москва написал(а) 06.06.2012:

Здравствуйте! Возможно ли к данному проекту разработать цокольный этаж?

Дмитрий, здравствуйте.
Готового Рабочего комплекта с цокольным этажом нет.За переработку проекта с добавлением цокольного этажа мы сейчас не возьмемся,
Можем предложить выполнить для Вас вариант с цоколем в ПАСПОРТЕ проекта (без корректировки строительной рабочей документации). К такому Паспорту прикладываются типовые конструктивнгые узлы по цоколю ( сечения, схема армирования. Спецификации).
Корректировка выполняется в соответствии с Тех. Заданинем, составленным на основании Ваших пожеланий.
Пожелания по корректировке Вы формулируете в поле для комментариев, оформляя заказ проекта ( красная кнопка на странице проекта)

Дмитрий из города Москва написал(а) 01.06.2012:

Здравствуйте! Очень понравился данный проект. Уточните, пожалуйста, внешние размеры дома. У меня с размерами, указанными на сайте не получается размещение комнат на первом этаже. Площади указанны по внутренним размерам? Спасибо

Дмитрий, здравствуйте.
На сайте даны осевые размеры
