41A 3D

«Ретростилиса» - рациональный дом с гаражом

Дополнительные изображенияФотогалерея Фотогалерея 2Фотогалерея 3Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
174.30139.4789.4
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)33000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
Паспорт проекта3500

Дополнительная копия проекта5000

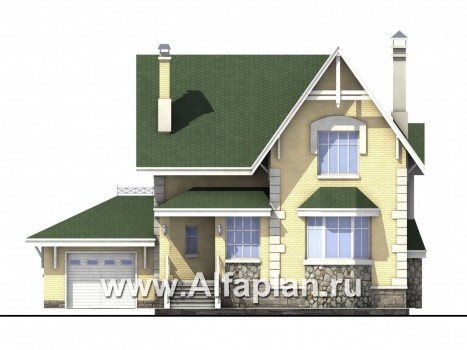

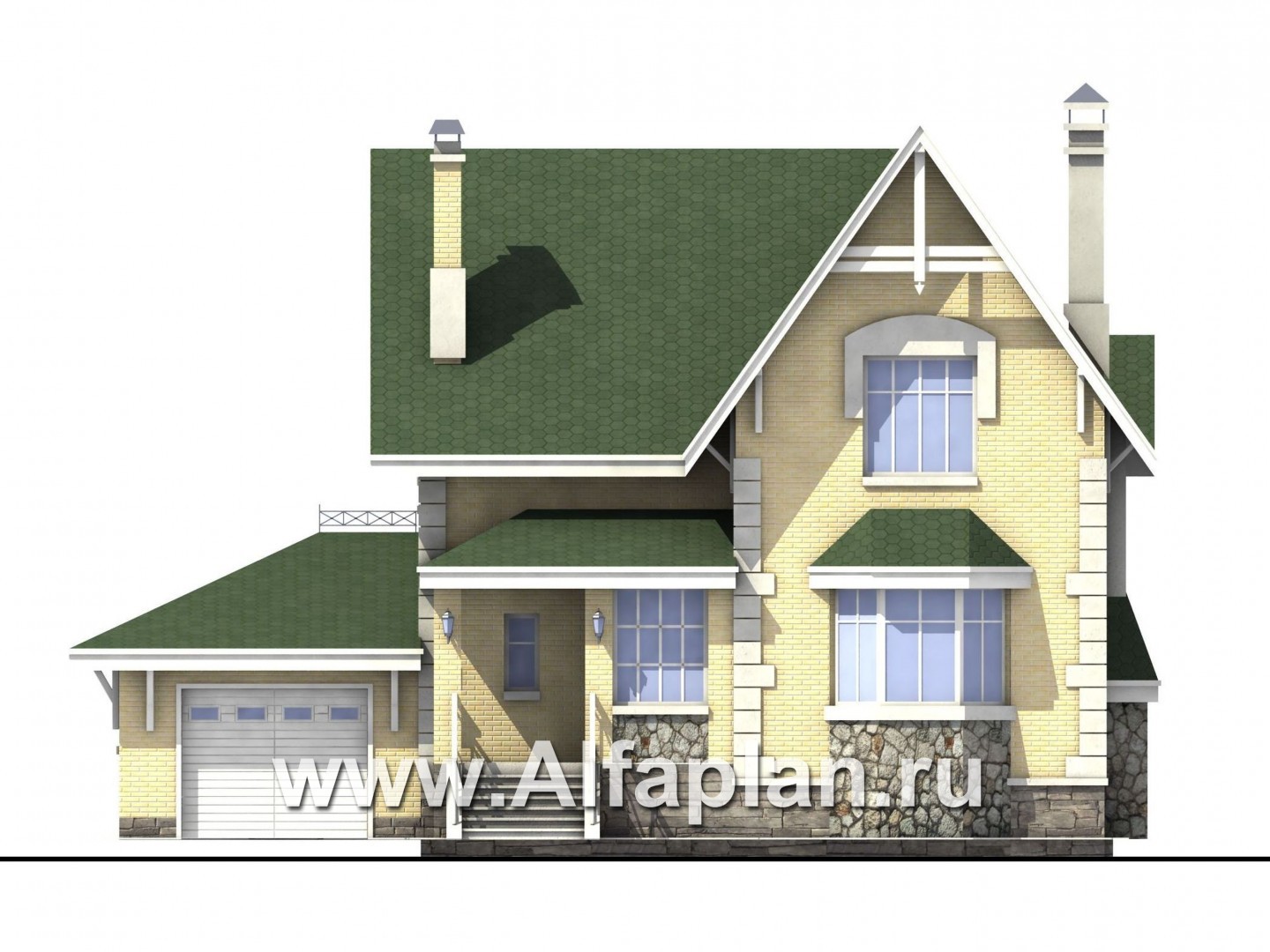

Вид спереди
Вид спереди

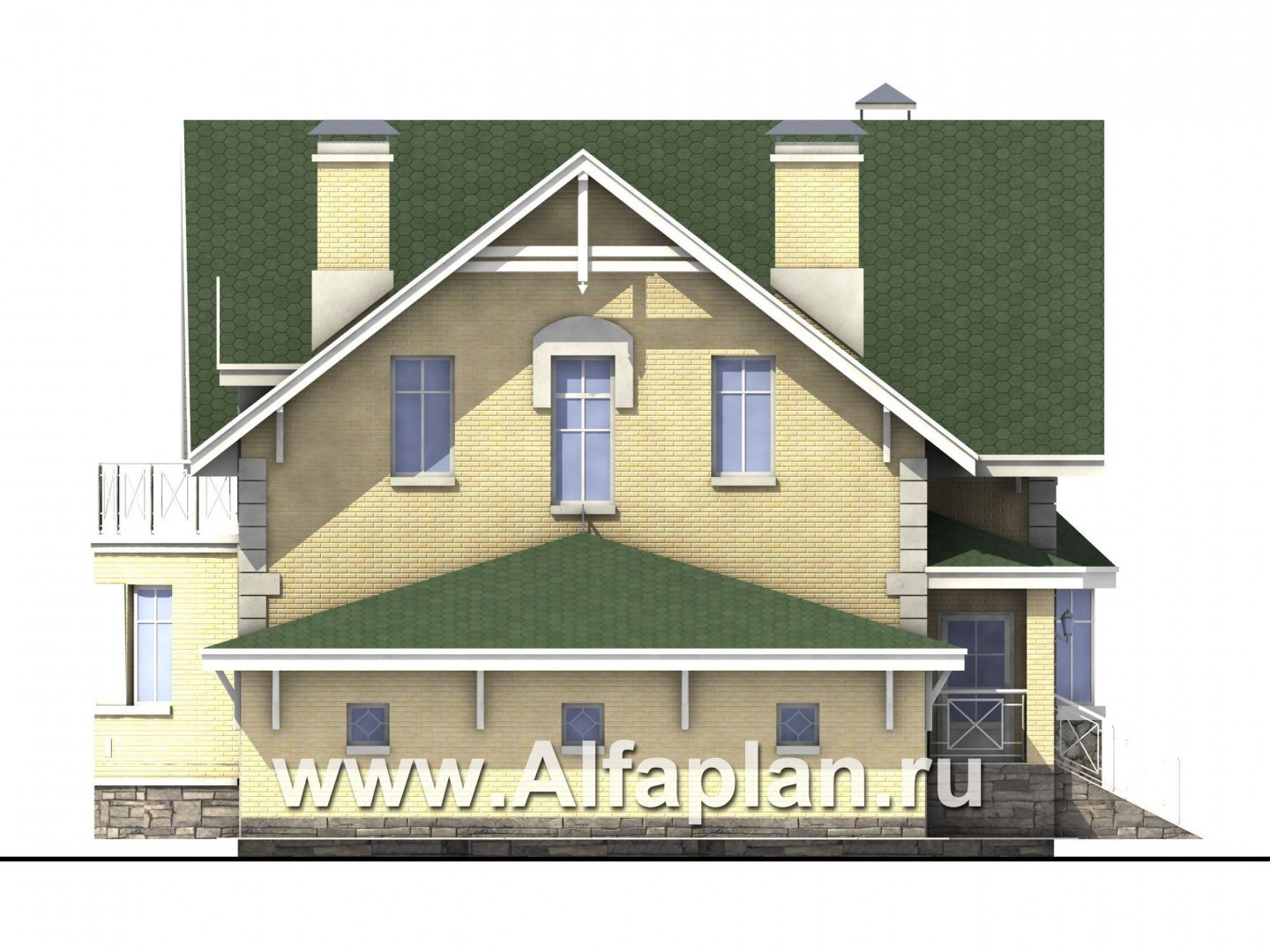

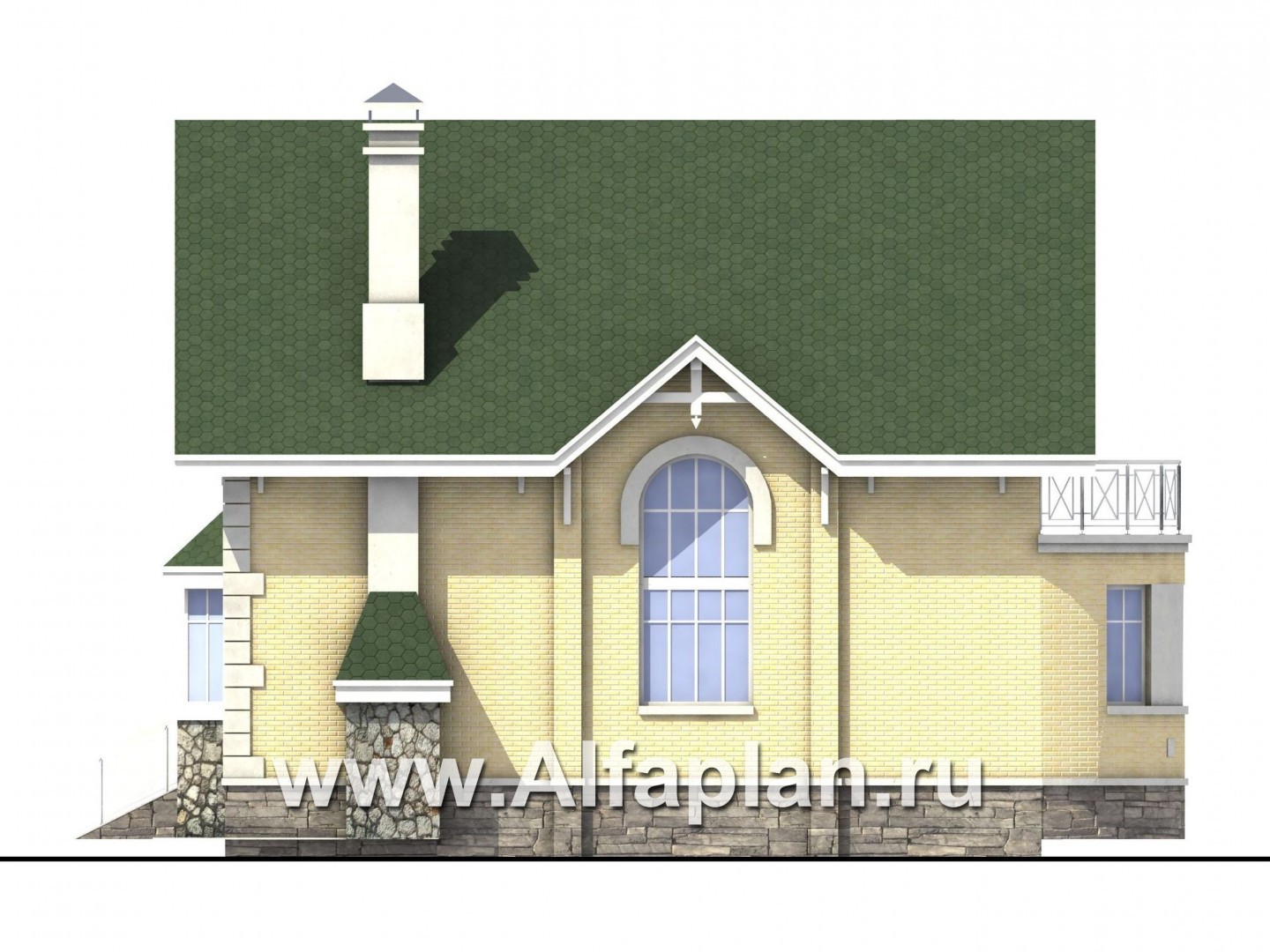

Вид справа
Вид справа

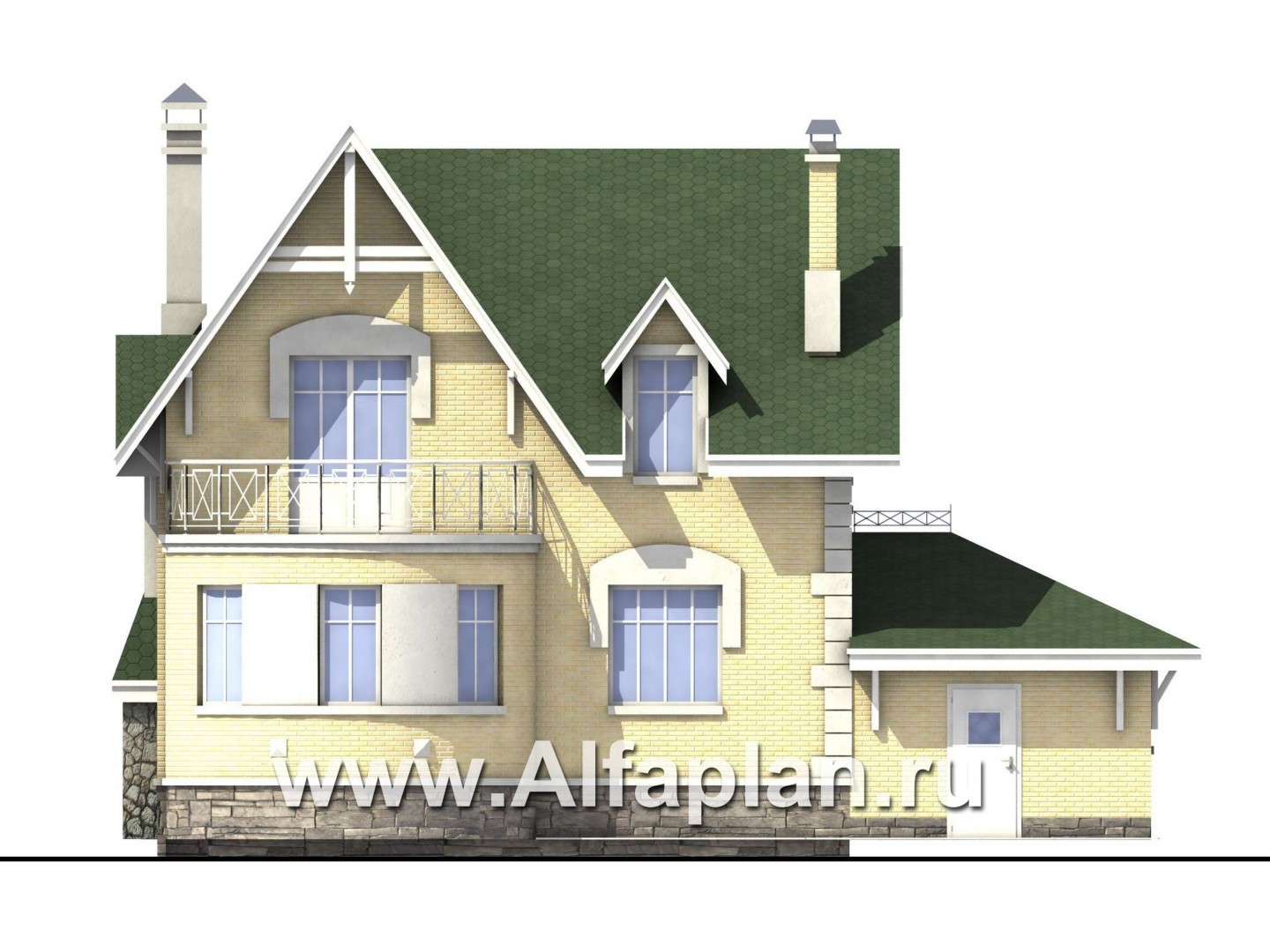

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита (200 мм. толщино, на о5. от земли)

62.1м3  м3
Тип наружных стенкирпич или газобетонные блоки (альтернативно)

99.0/94.0  м3
Тип внутренних стенкирпич или газобетонные блоки (альтернативно)

16.0/16.0  м3
Тип перекрытиймонолитные ж/б

14.4  м3
Крышачердачная

Тип кровлибитумная черепица

267.2  м2
Наружная отделкалицевой кирпич

270.5  м2
Наружная отделка цоколяискусственный камень

Количество этажей2

Верхний этаж - мансардный

Наличие встроенного гаража

Габаритные размеры домабез наружной лестницы

13.6 х13.8  м
Высота домаот пола 1-го этажа

9.036  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.8  м
Высота мансардного скоса1.9

Мощность котлас бойлером горячей воды

40 квт
Расчетная электр. нагрузкас учетом электроплиты

15.4 кВА
Утеплительминеральная вата

Показать описание

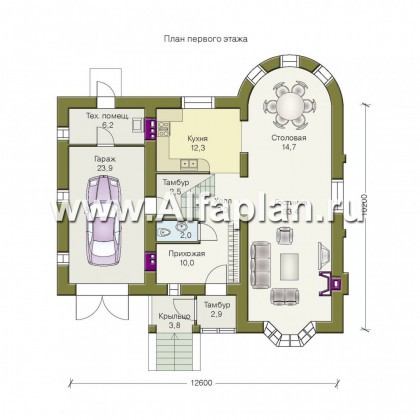

Дом двухэтажный с мансардной кровлей. Украшением дома являются эркеры на главном и садовом фасадах. Дом представляет собой компактный объем, с прекрасным функциональным зонированием в плане. Из большой, светлой прихожей можно попасть в кухню, гостиную или на лестницу. Гостиная с камином и столовой являются единым пространством, визуально разделенным двусветной частью гостиной. К столовой, размещенной в круглом эркере, примыкает кухня. На втором этаже расположены три изолированные спальные комнаты и две ванных. Из холла второго этажа открывается вид в двусветное пространство гостиной. К дому пристроен гараж, в который можно попасть по лестнице, не выходя из дома. Имеется вариант дома без гаража.

ВернутьсяЗеркальный вариант проекта
Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Анатолий из города Тобольск написал(а) 11.01.2015:

Проект очень понравился, а есть ли у вас подобный только без гаража и в место эркера что нибудь подобное как на против стена с полукругом, только как половина шестиугольника с тремя окнами как в проекте 111В

Здравствуйте, Анатолий!
Благодарим Вас за внимание к нашим проектам и обращение в нашу студию.
41А без гаража - 41В:
Галина из города Марий Эл написал(а) 15.09.2014:

Здравствуйте! Уже задавали вам вопросы, есть еще. Можно ли удлинить длину дома на 1,5 - 2 метра, тем самым увеличить сан узел? Тогда сдвинется тамбур с дверью в гараж. Хотелось бы узнать ширину гаража.

Галина, добрый день,
 такое, казалось бы, незначительное изменение габаритов  дома на 1.5 - 2 м на практике приводит к практически полной переработке проекта.

Корректировке в этом случае подлежат все разделы проекта, архитектурно-конструктивное решение дома, начиная с фундамента и заканчивая стропильной конструкцией. Эта работа дорогостоящая (стоимость аналогична индивидуальному проектированию),трудоемкая и далеко не всегда оправданная. И за такую корректировку мы не беремся.Ширина гаража - 4,20 м в осях.

Галина из города Марий Эл написал(а) 14.09.2014:

В какую сумму выйдет строительство дома "Ретростилиса 41А"?

Здравствуйте, Галина!
Стоимость строительства зависит от цены на строительные материалы, которая может быть различна в разных регионах, от стоимости строительных работ, которая также может существенно отличатся в зависимости от региона строительства и способа ведения строительных работ, от подготовительных работ и от удаленности места застройки. Правильную цифру вы получите, только когда проведете тендер среди местных компаний и получите от них сметы. Обязательно при проведении тендера требуйте, чтобы вам четко разделили смету на две части: материалы и рабочая сила.
