163E

"Гольфстрим" - дом с навесом для 2-х машин для узкого участка

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
141.50122.1972.20
Площадь гаража - навеса, м2
45.14 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)30000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

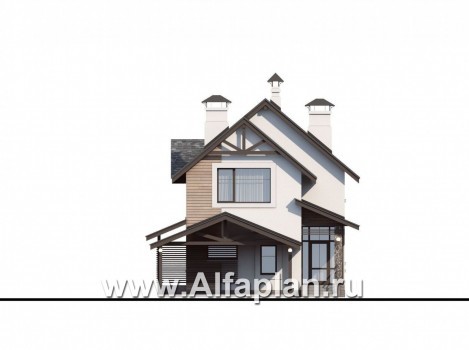

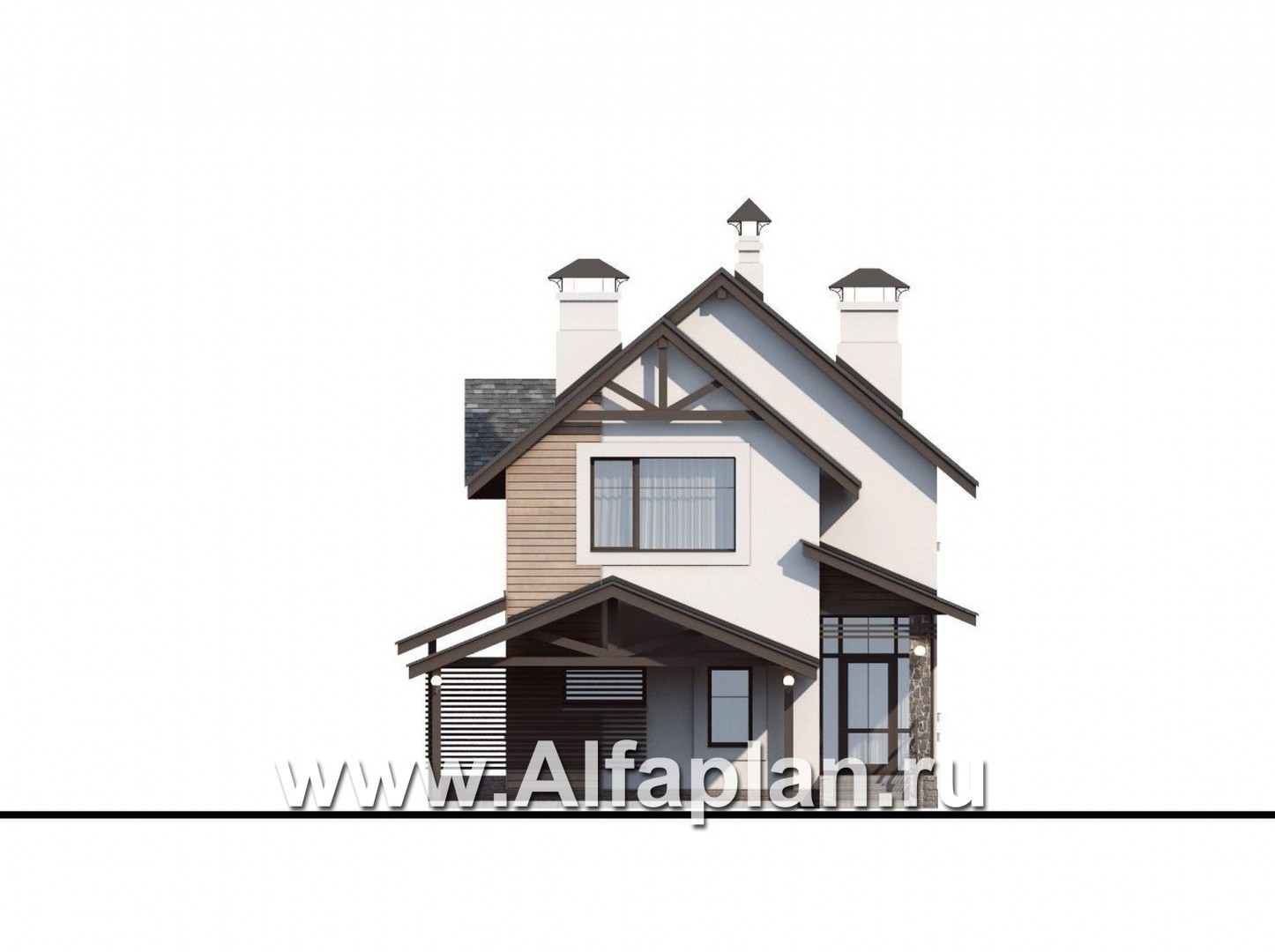

Вид спереди
Вид спереди

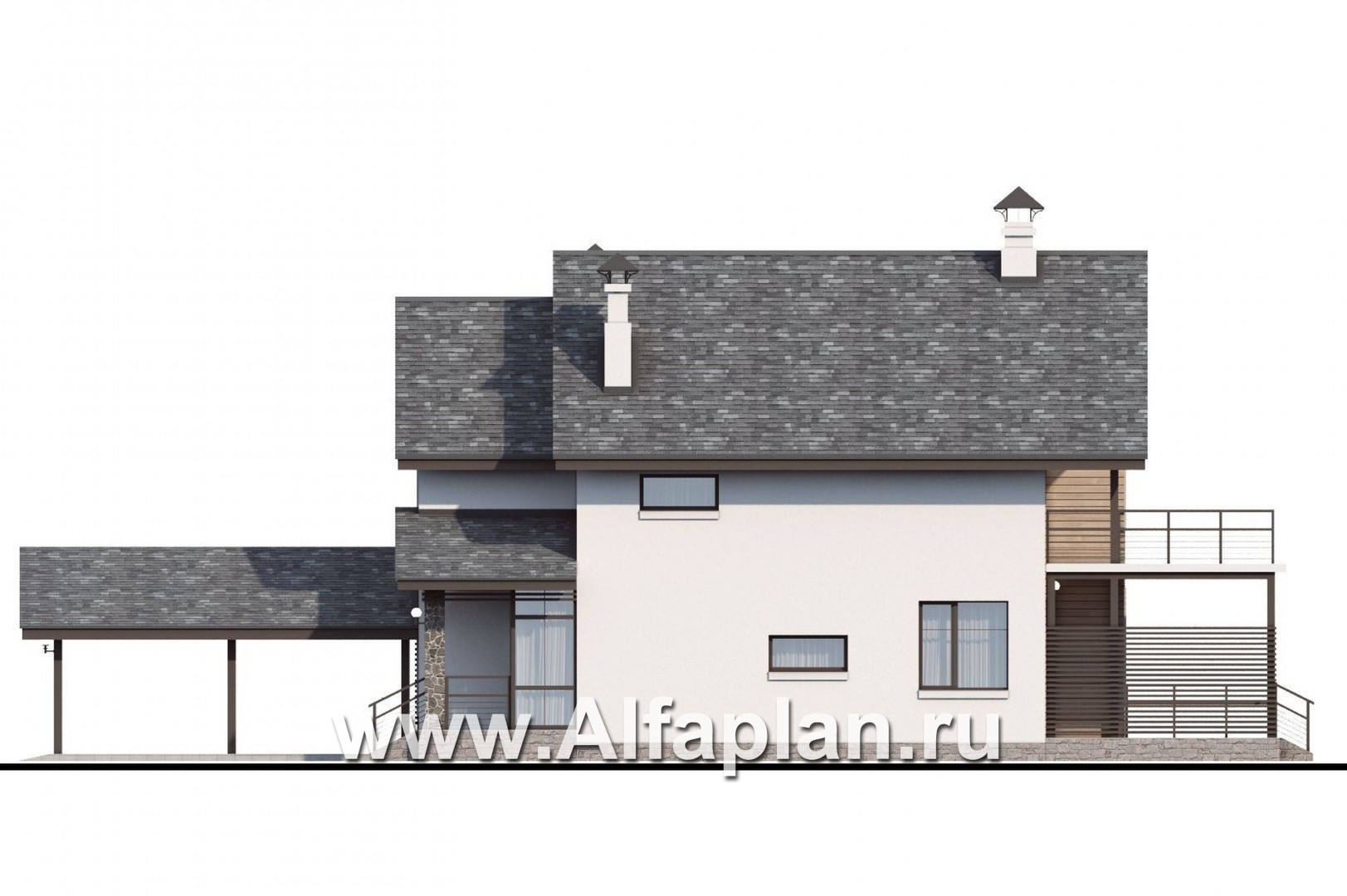

Вид справа
Вид справа

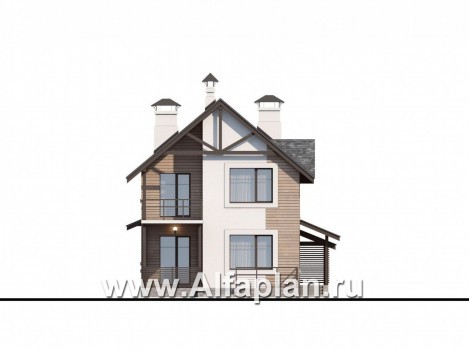

Вид сзади
Вид сзади

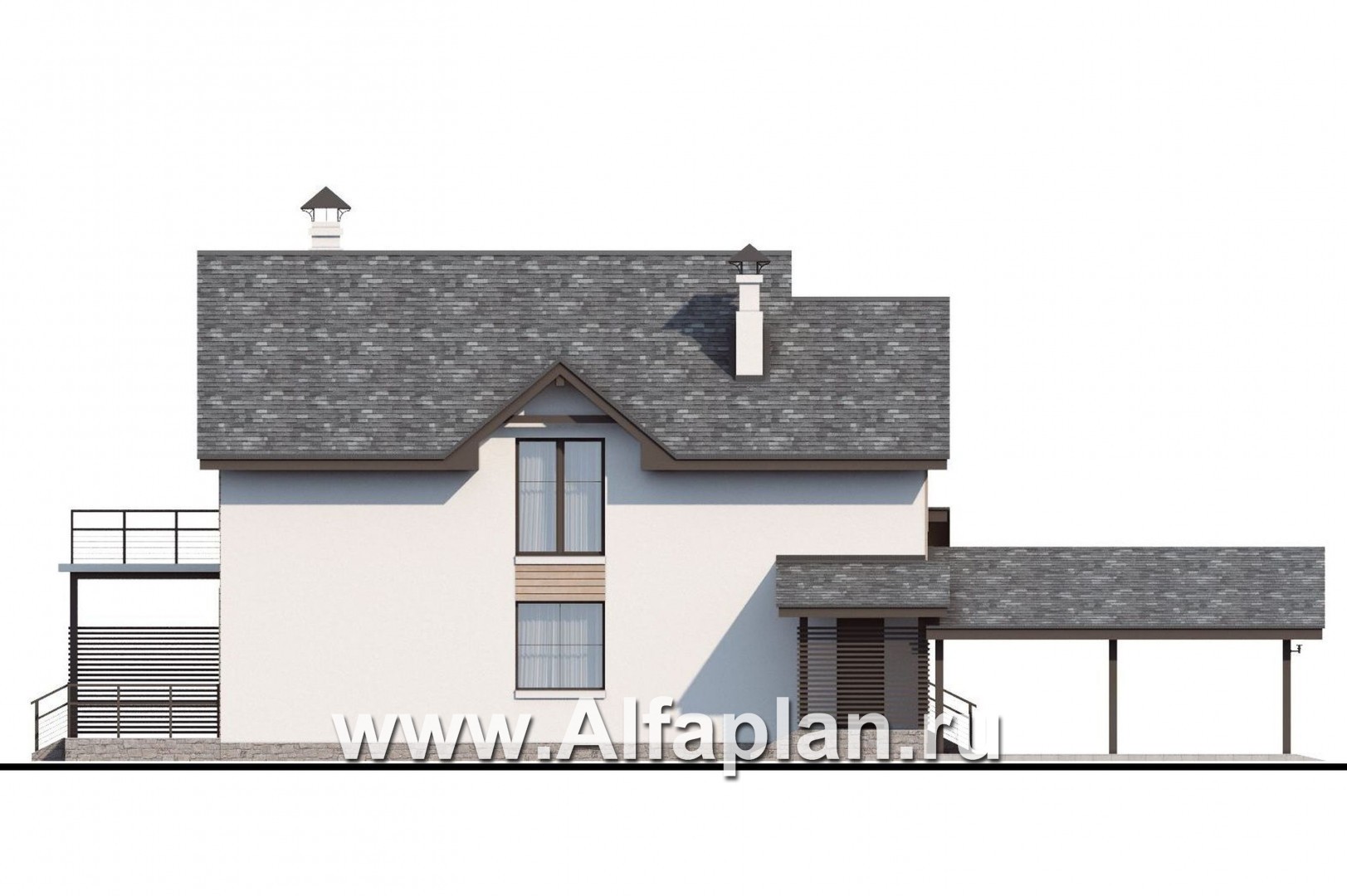

Вид слева
Вид слева

Дополнительные изображения к проекту:

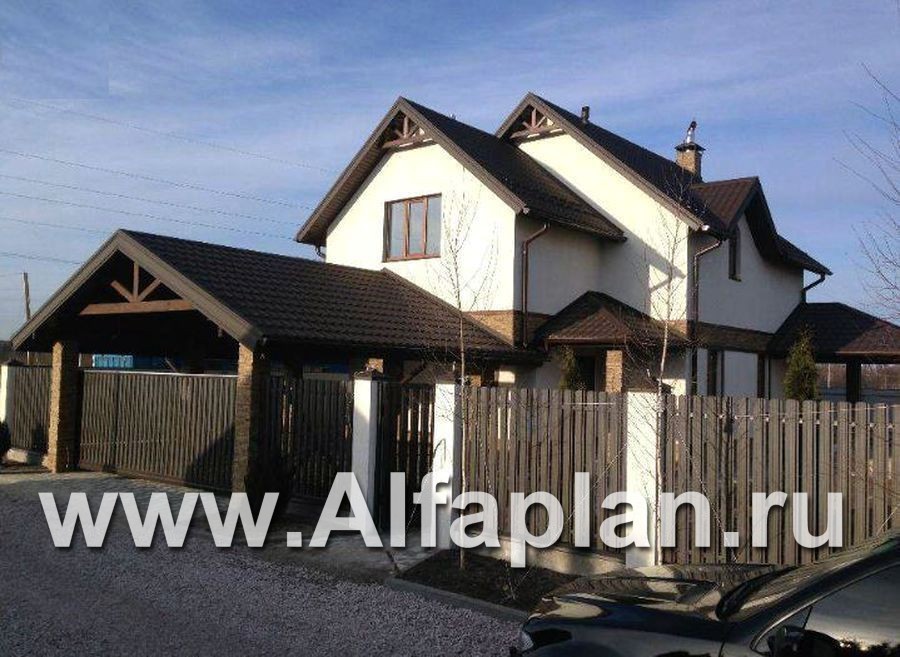

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенкирпич или газобетон (альтернативно)

Тип внутренних стенкирпич или газобетон (альтернативно)

Тип перекрытиймонолитные ж/б над 1 эт и по деревянным балкам над 2 эт

Крышастропильная конструкция

Тип кровлибитумная черепица

Наружная отделкадекоративная штукатурка, вагонка

Наружная отделка цоколяоблицовочный камень

Утеплительминеральная вата


Как разместить на очень узком земельном участке комфортабельный дом и целых два автомобиля? Очень просто: массивный и дорогостоящий теплый гараж заменяется навесом, и конструкция эта пристраивается к главному фасаду. Так, как в этом проекте дома из кирпича (газобетона).
Навес ни в коей мере не портит впечатление от постройки: рифмующиеся внешние стропила создают гармоничную картину, кроме того, массивная кровля навеса добавляет сверхкомпактному главному фасаду солидности, массивности. Темная цветовая гамма, в которой оформлены автомобильный навес и кровля дома (в качестве материала рекомендована битумная черепица), выгодно контрастируют со светлыми оштукатуренными стенами и охристой гаммой вагонки, используемой в качестве элемента декора.
Стоит добавить, что существуют еще два варианта проекта дома: с навесом для одного автомобиля, пристроенным к боковому фасаду, а также вовсе без автомобильного навеса. Однако в том, что касается внутренней планировки, определяющим фактором выступил именно проект кирпичного (газобетонного) дома с автомобильным навесом, пристроенным к главному фасаду.
Наличие массивного навеса не может не повлиять на интенсивность естественного освещения в помещениях, прилегающих к этой части дома: вот почему во всех трех проектах к главному фасаду смещен хозблок. Для удобства его использования в этом кирпичном (газобетонном) доме предусмотрен отдельный вход.

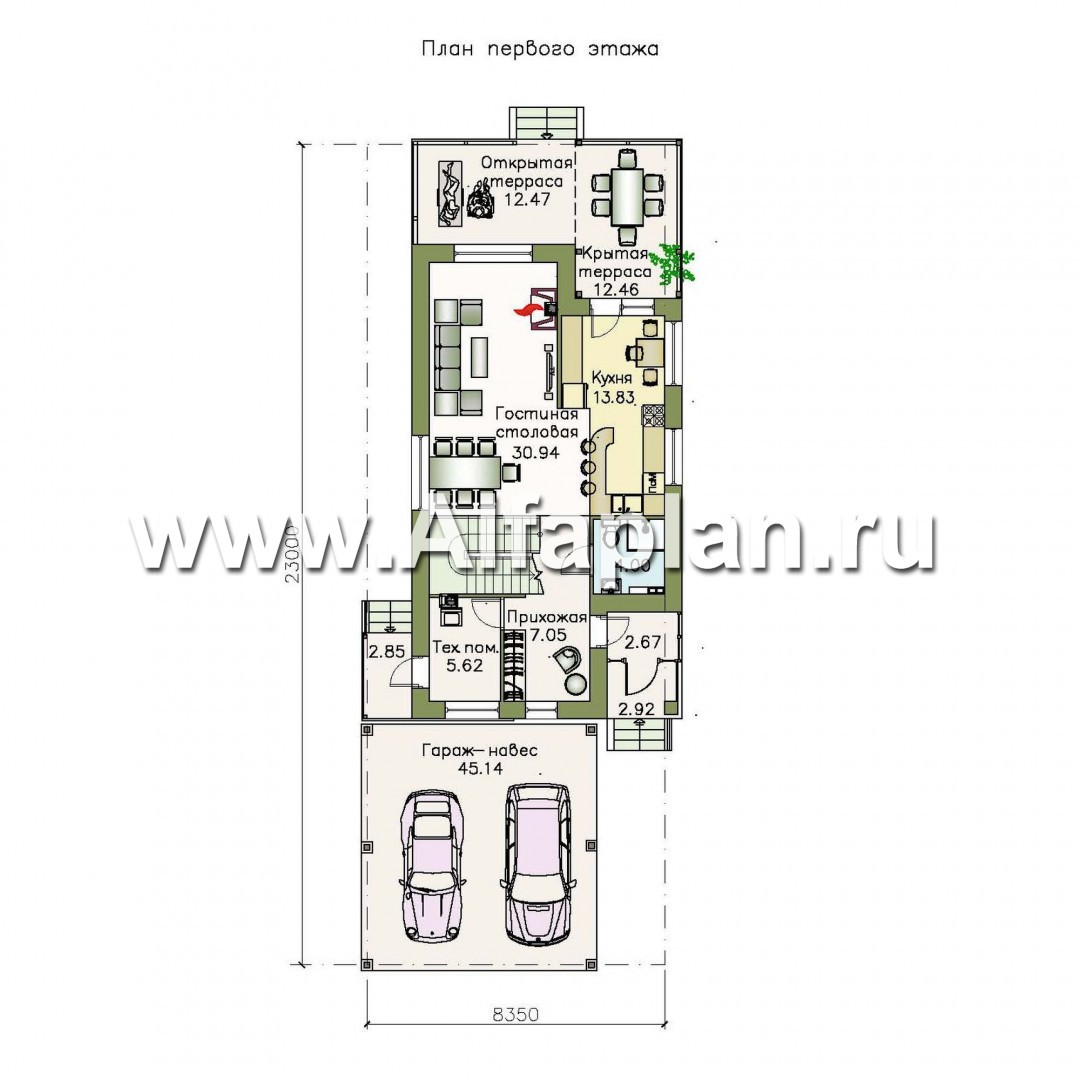

Прихожая, в которой располагается лестница на второй этаж, может быть объединена в одно пространство с кухней-столовой, располагающейся в центральной части дома. Еще одним компонентом студии станет кухня. Обозначить границы уголка отдыха помогает камин, столовая зона размещается напротив большого бокового окна, а кухонное пространство очерчивается барной стойкой.
Логическим продолжение гостевой зоны выступают две террасы – открытая и крытая, вход на которую осуществляется из кухни. Открытая терраса имеет отдельный выход во двор.

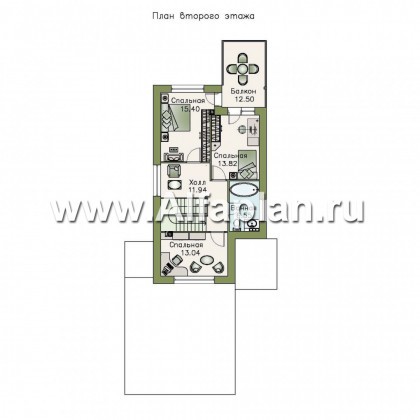

Второй этаж этого дома из газобетона (кирпича) отдан под приватную группу: это три спальни. Одна из них является изолированной, ее окно выходит на главный фасад. Две другие спальни – смежные, они имеют выходы на общий балкон, предусмотренный на заднем фасаде. Все три спальни группируются вокруг холла, расположенного в центральной части второго этажа.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Михаил из города Дмитров написал(а) 07.04.2013:

Доброго времени суток,можно ли увеличить стену на 1.5 метра где кухня и туалет,то есть 6.60+1.50 и сколько будет стоить строительство теплого контура, СПС .

Здравствуйте, Михаил. Изменение габаритных размеров ведет к полной переделке проекта, такие корректировки мы не делаем.
Катя из города Липецк написал(а) 05.04.2013:

Добрый день. Отличный проект. Вопрос-второй этаж мансардный?Если нет то можно ли использовать мансарду и провести к ней основную лестницу. Спасибо.

Катя, здравствуйте.
Извините за задержку с ответом.
Если речь идет о чердаке, то его небольшая высота и отсутствие перекрытия не позволяют его использовать под помещение и вести туда лестницу. На второй этаж дома, если речь о нем, ведет основная лестница дома.

Владимир из города Воронеж написал(а) 18.03.2013:

Добрый день! Заинтересовал данный проект. Прошу указать наружние размеры самого дома (без навеса) - нужно знать ширину пятна застройки для согласования на получения РНС. Также интересуют альтернативные варианты облицовки - предусмотрена ли в проекте возможность отделки фасада кирпичём?

Владимир, здравствуйте.

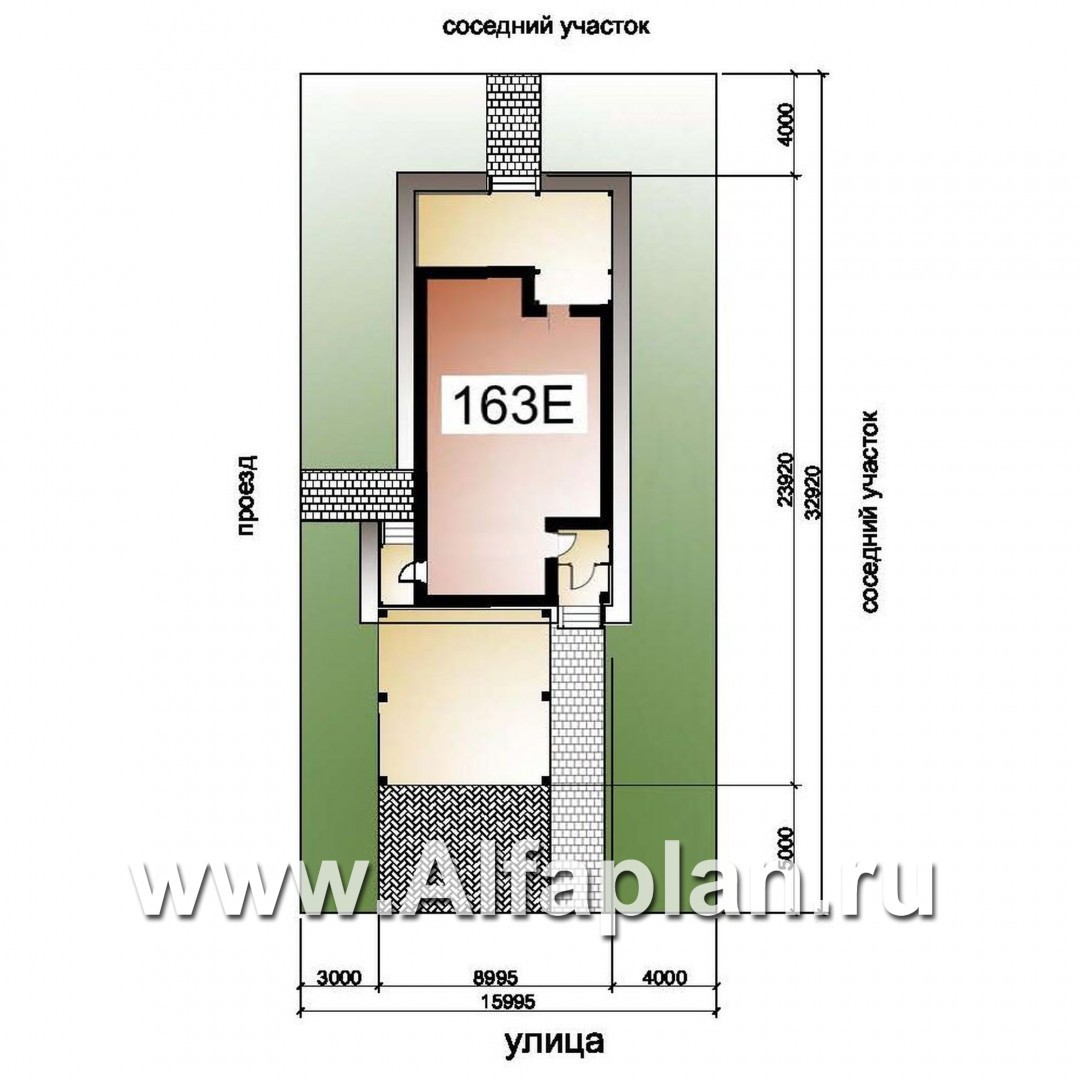

Ширина коробки дома в осях 6.6 м. , к этому размеры нужно прибавить толщину двух стен, примерно по 550 мм. каждая. Левое крылечко в этих размерах не учитывается.
