22K 3D

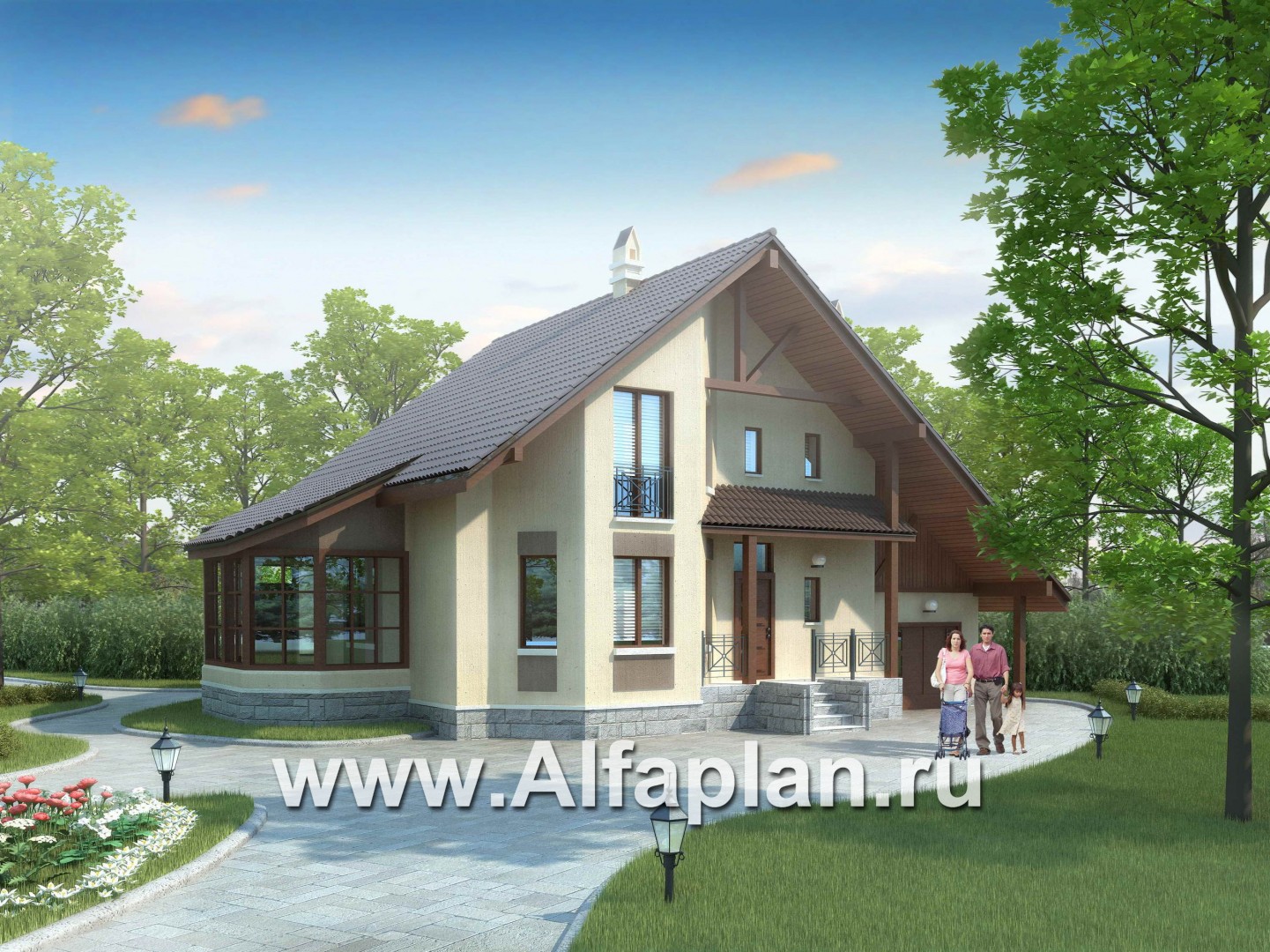

«Грюсгот» - проект коттеджа с гаражом и верандой

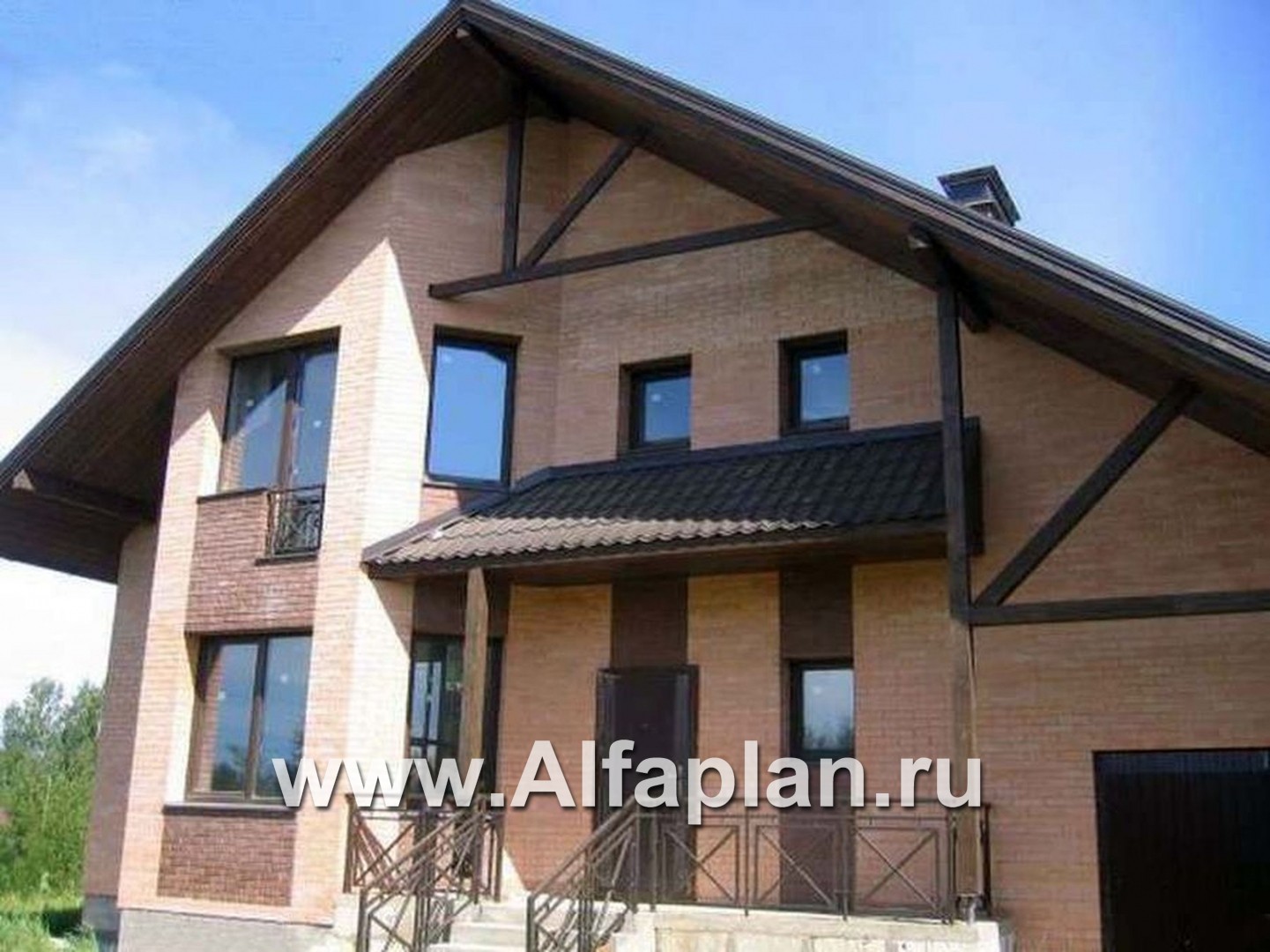

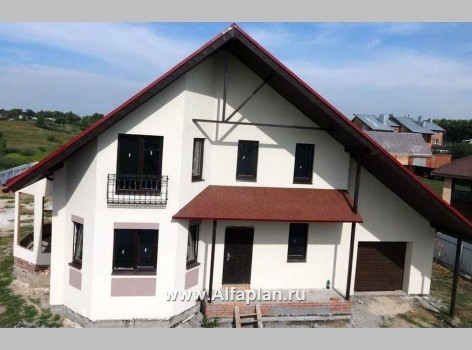

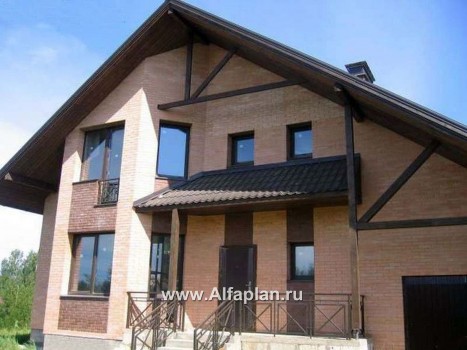

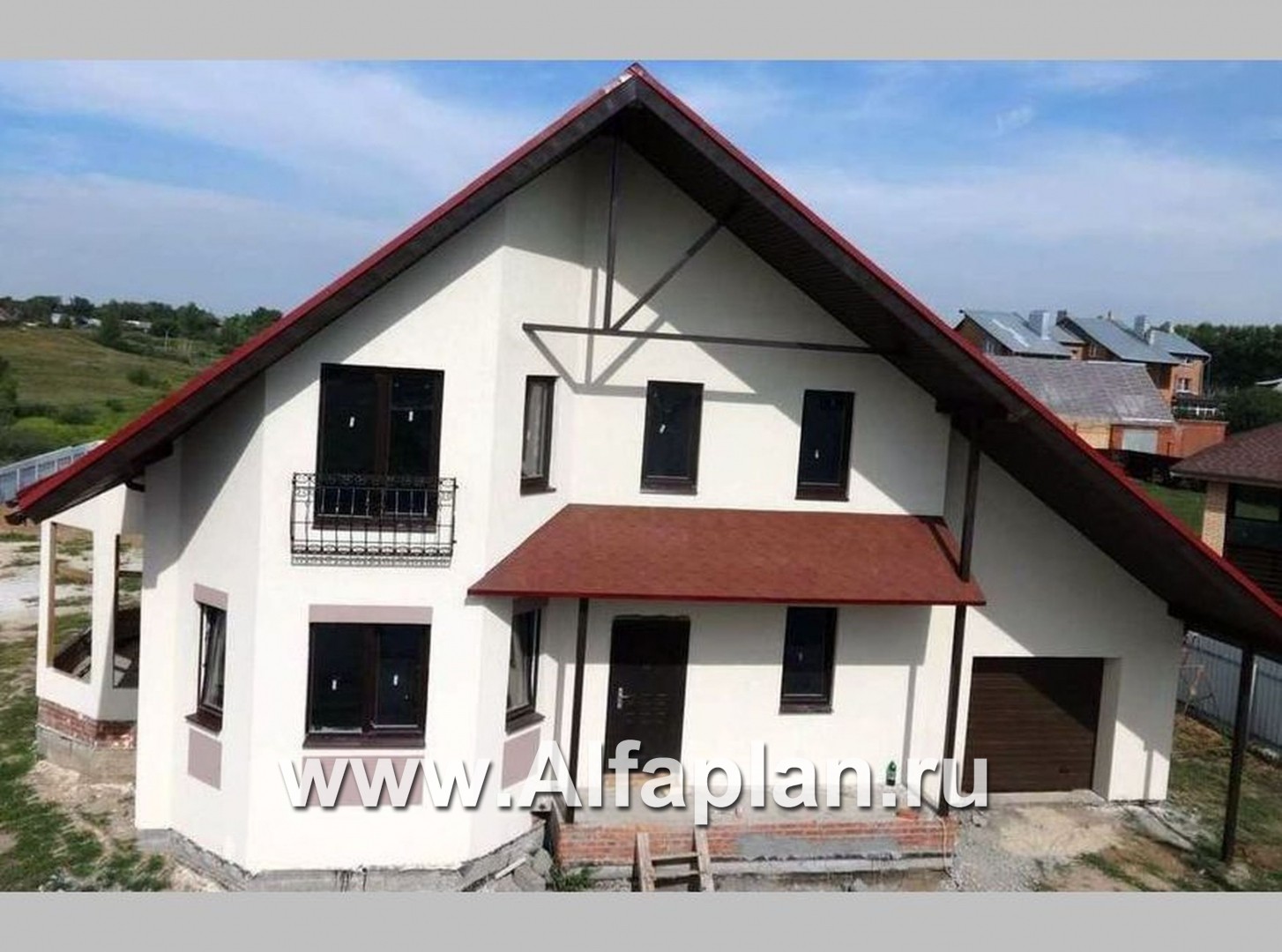

Дополнительные изображенияФотогалерея Фотогалерея 2Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
210.10152.2798.9
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)35000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - монолитная ж/б плита5000
Вариант фундамента - монолитный ж/б ЛЕНТОЧНЫЙ, глубина заложения 1м60см5000
Проект отопления ТЕПЛЫЕ ПОЛЫ + радиаторы (типовой вариант)5000

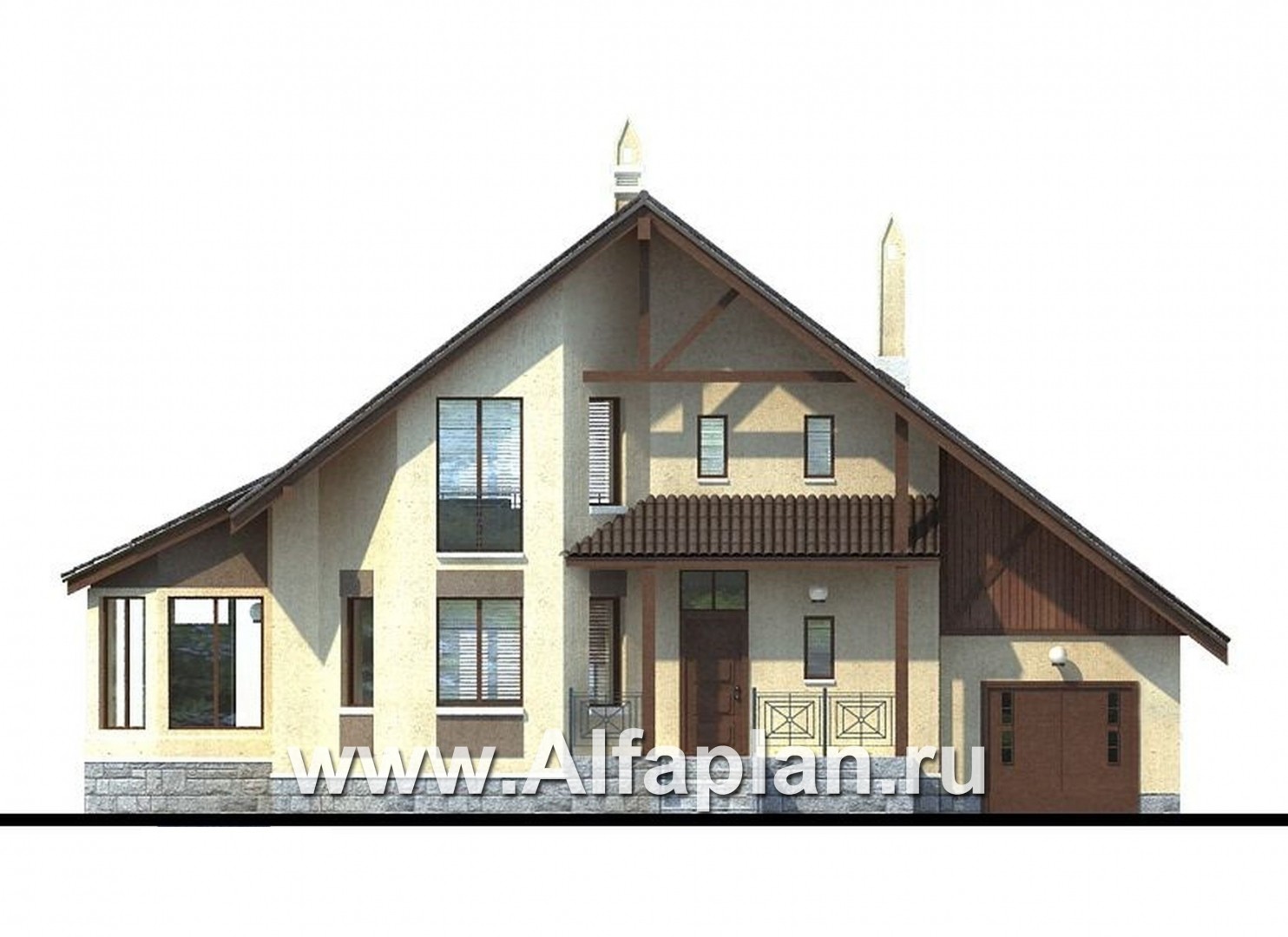

Вид спереди
Вид спереди

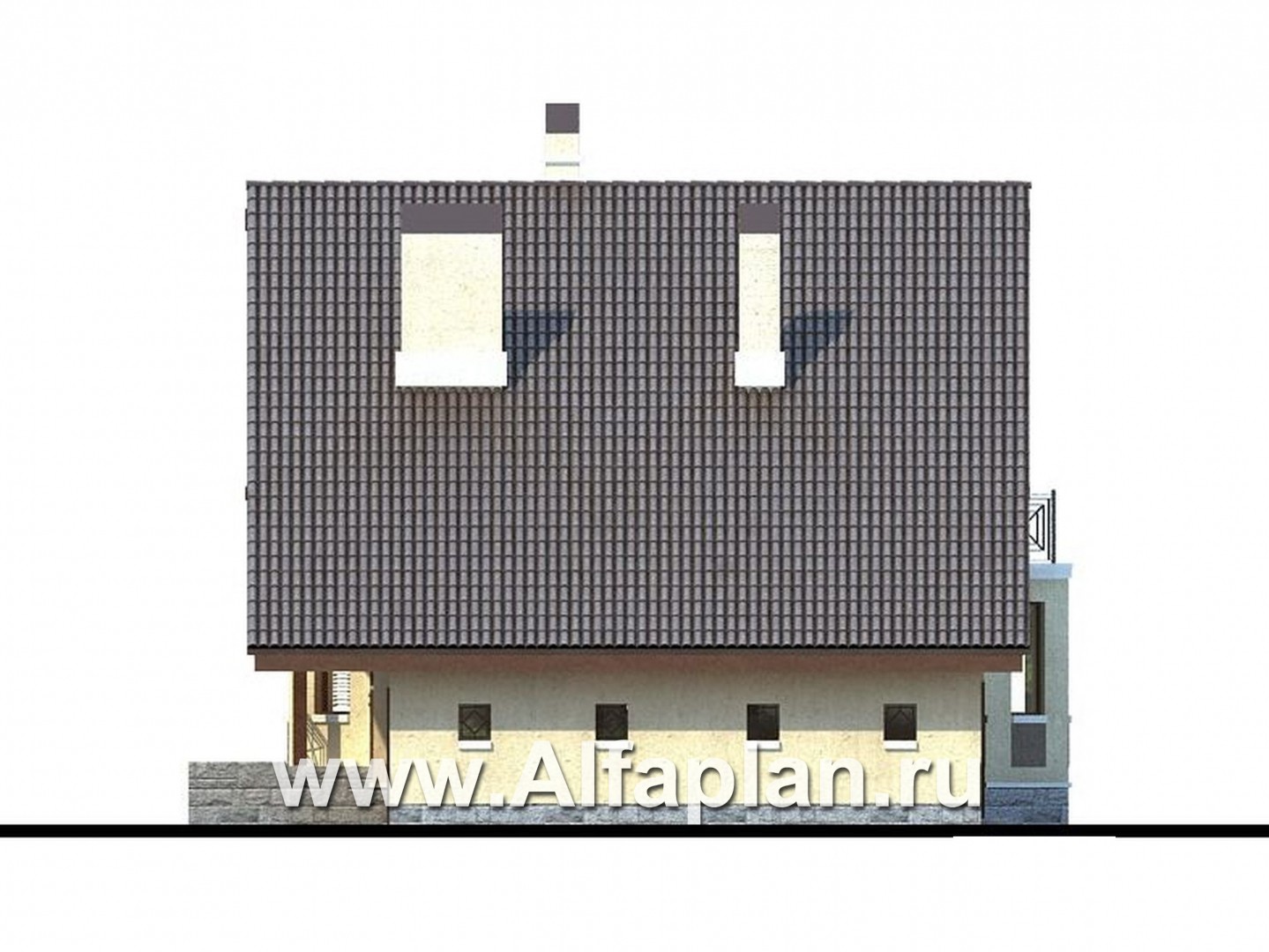

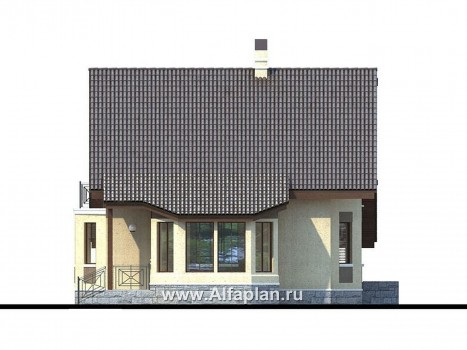

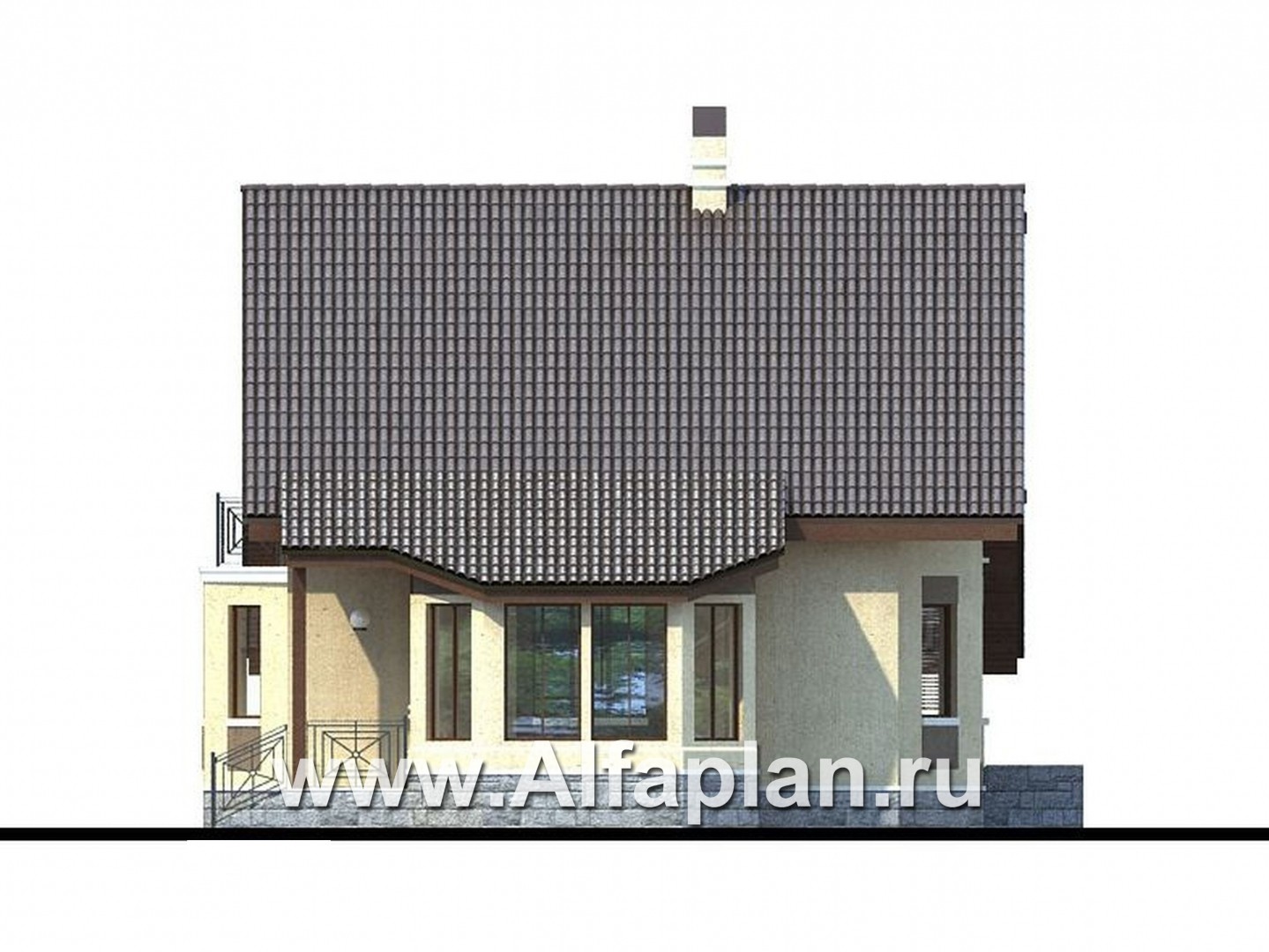

Вид справа
Вид справа

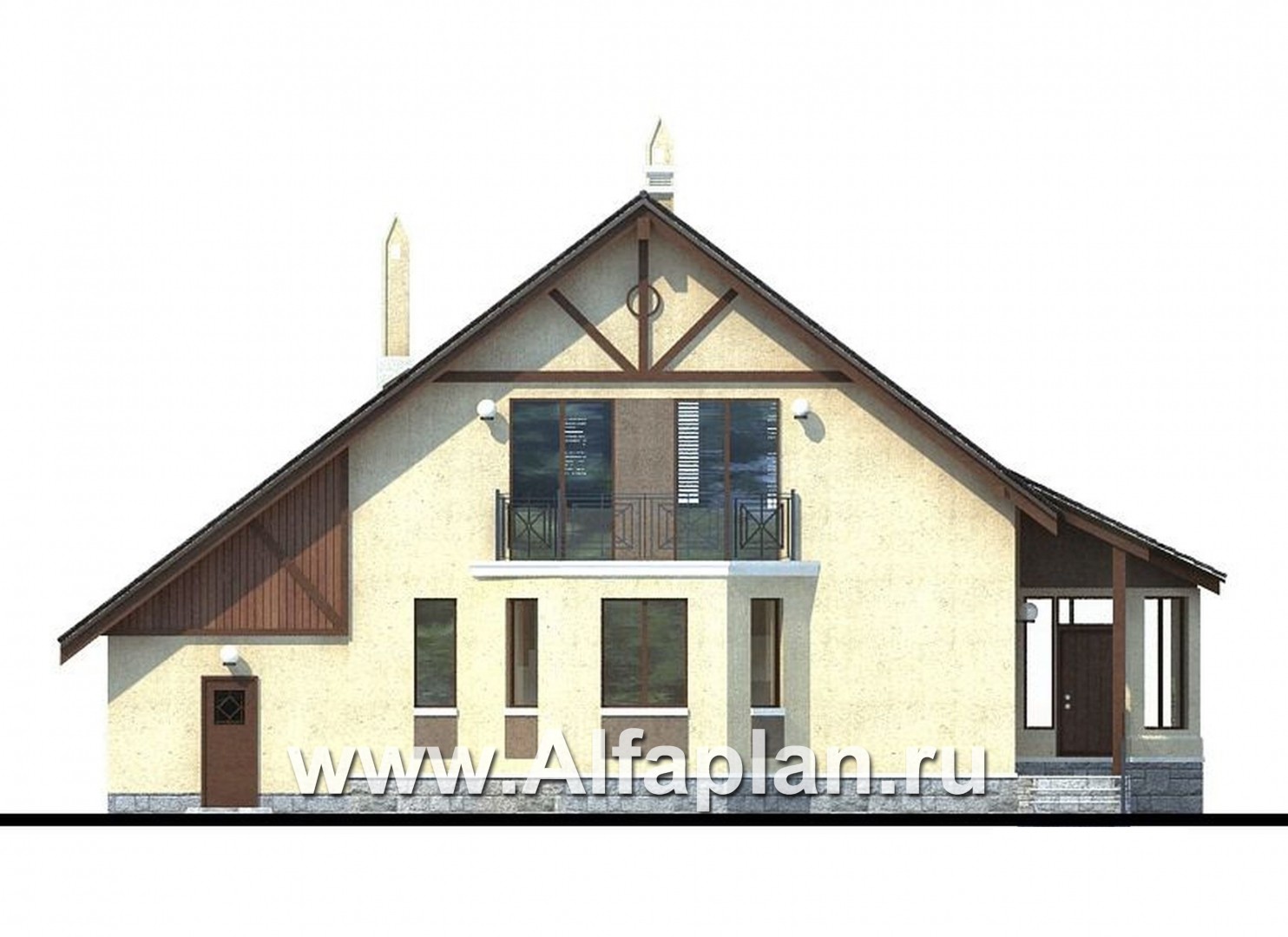

Вид сзади
Вид сзади

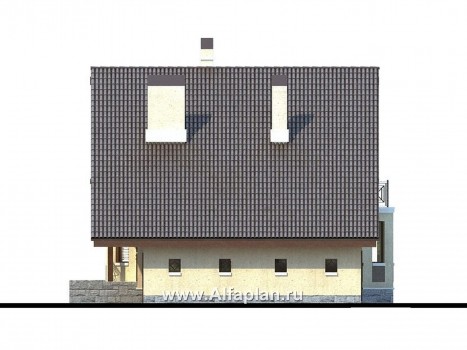

Вид слева
Вид слева

Дополнительные изображения к проекту:

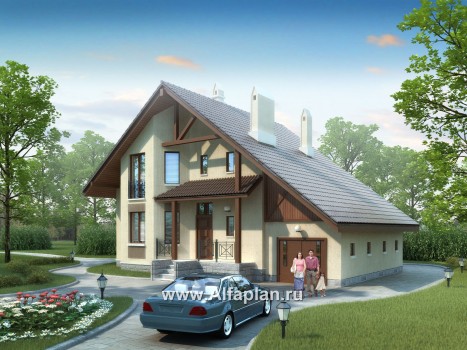

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментасборные ж/б

Тип наружных стенкирпич или газобетонные блоки (альтернативно)

79.0/79.0 + 9.0 гараж  м3
Тип внутренних стенкирпич

7.0  м3
Тип перекрытийпо деревянным балкам

Крышамансардная

Тип кровлиметаллочерепица

285.0  м2
Наружная отделкаштукатурка

210.0  м2
Наружная отделка цоколяискусственный камень

Высота домаот пола 1-го этажа

8.94  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.78  м
Высота мансардного скоса1.07

Мощность котлас бойлером горячей воды

40.0
Расчетная электр. нагрузкас учетом электроплиты

12.23 кВА
Утеплительминеральная вата

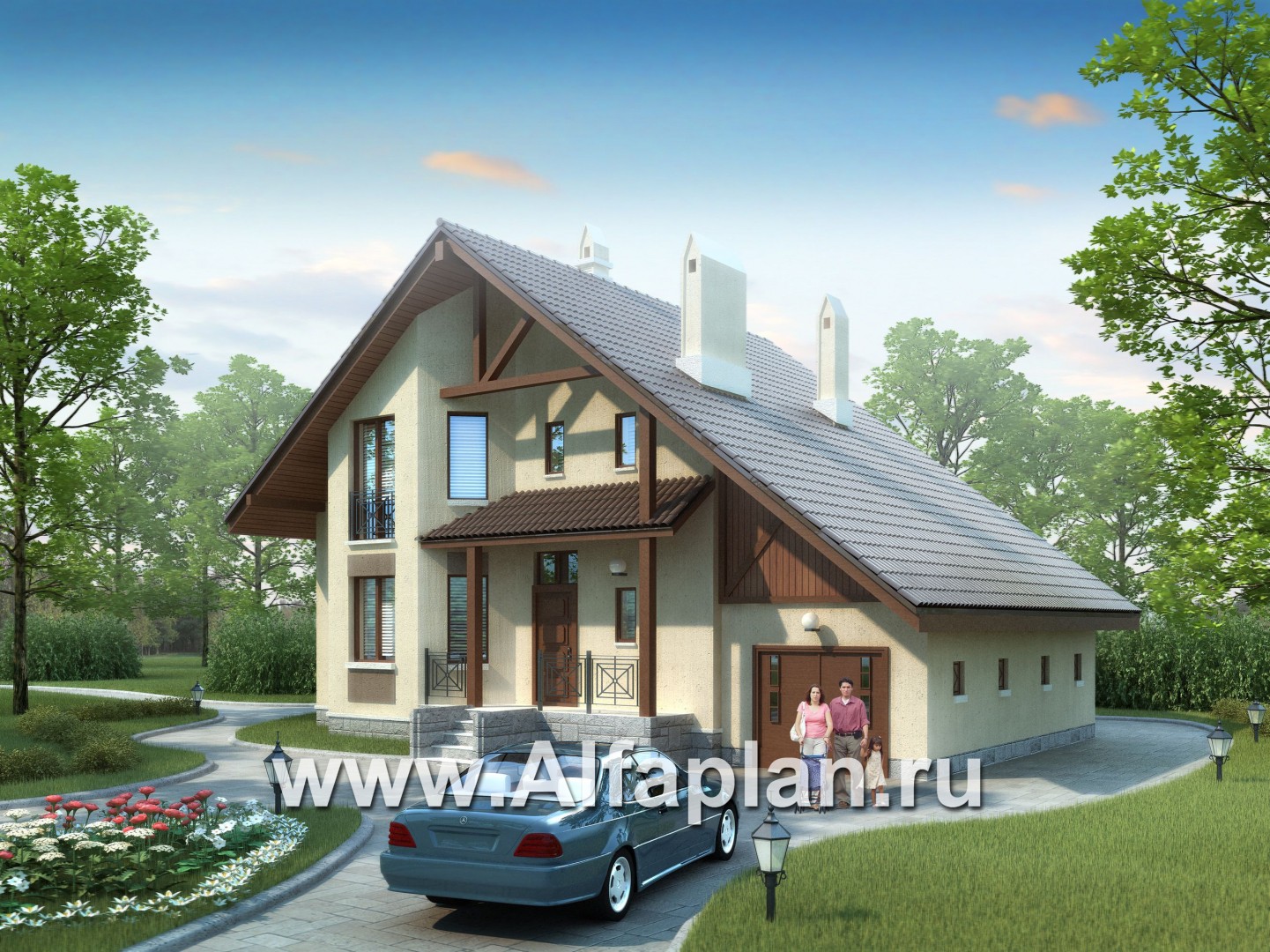

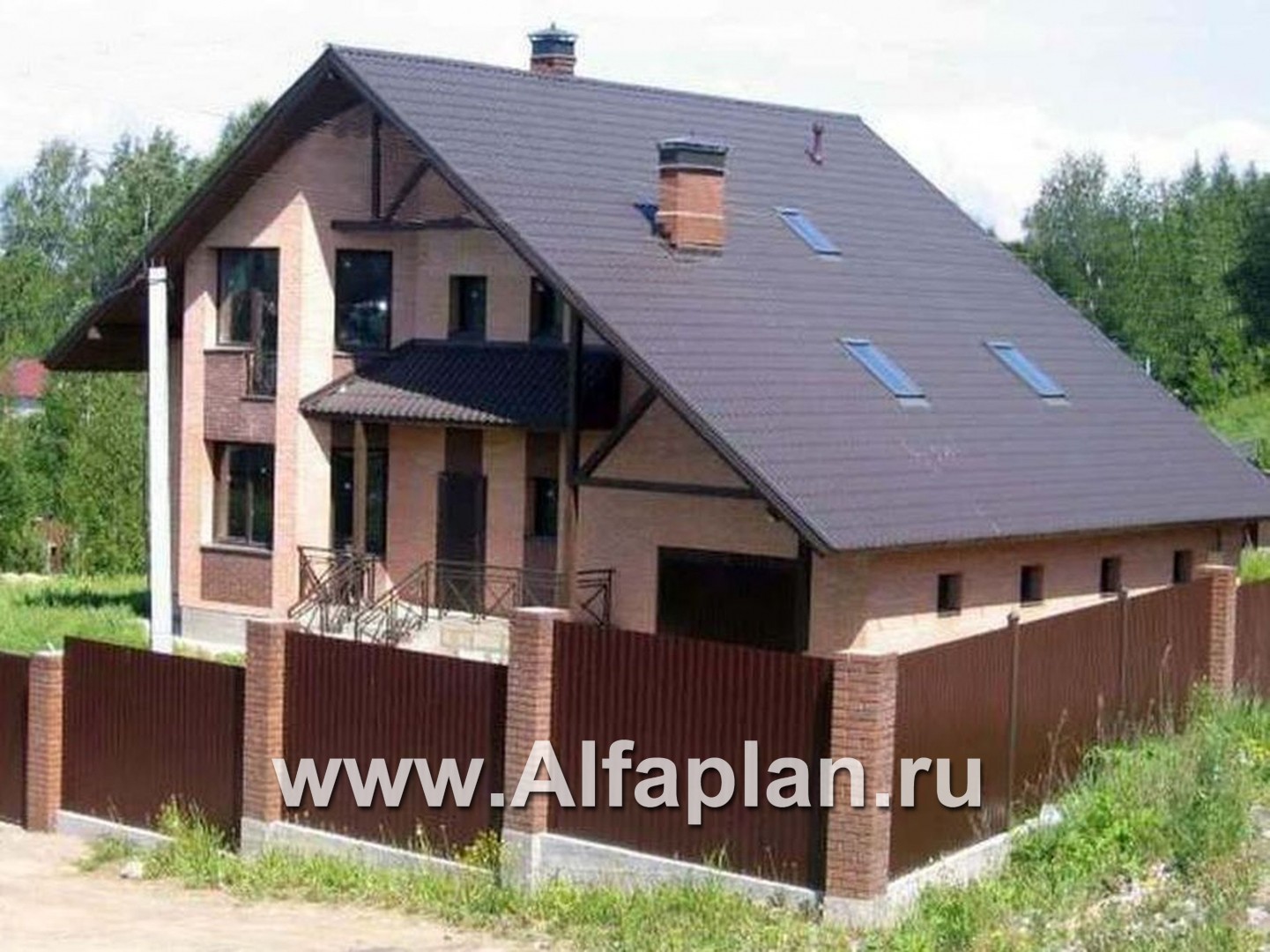

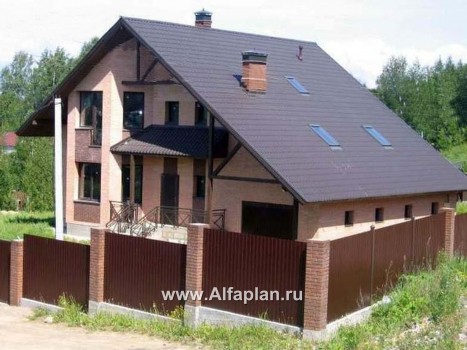

Двухэтажный коттедж рассчитан на проживание семьи из 3-4 человек. Характер фасадов дома формируется двумя мощными эркерами. Фундамент коттеджа выполнен из сборных железобетонных блоков. Наружные стены по проекту дома могут быть альтернативно сделаны либо из кирпича, либо из газобетонных блоков. Следовательно, коттедж однозначно можно отнести и в проекты домов из кирпича, и в проекты газобетонных домов. Типичная двускатная крыша в этом коттедже – это удачно выбранное решение. Она накрывает не только сам дом, но и  боковые  его части – гараж и застекленную веранду. Такой простой профиль кровли не удорожает и не усложняет строительства. Внешне такая крыша  придает уют дому. Дополнительное изящество и облегченность конструкции дому придают деревянные колонны, являющиеся продолжением стропил. Застекленную веранду дома можно приспособить как под зимний сад, так и под летнюю столовую. Дом имеет два входа: один – с  главного фасада здания, второй -через веранду, с боковой сторонеы дома. Если вход с крыльца оснащен навесом, то вход с веранды находится под общей крышей.

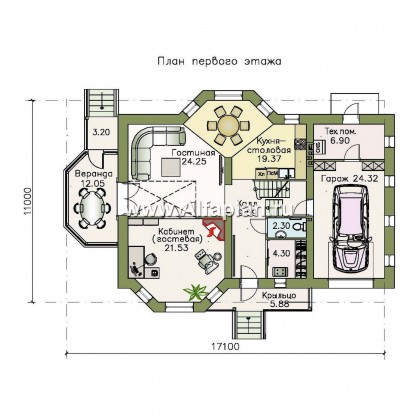

На первом этаже перегородками выделен входной блок, включающий в себя тамбур, холл, лестницу, техническое помещение и санузел. Из холла есть вход, ведущий в гостиную. Гостиная спланирована так, что она имеет  общую с кухней площадь. Также гостиная выполняет функцию столовой. Блок гостиная-столовая-кухня имеет прекрасное, естественное освещение за счет больших окон эркера. Окна второго эркера также хорошо освещают отапливаемый угловым камином кабинет. При желании кабинет можно соединить с гостиной, избавившись от перегородки. Из гостиной имеется выход на веранду через широкую распашную дверь.

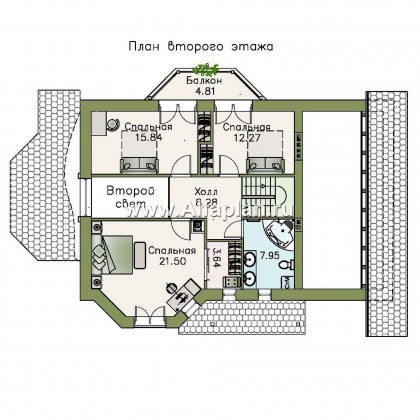

С первого этажа предусмотрен выход непосредственно в гараж и мастерскую. Второй этаж дома полностью отведен под спальные помещения. Здесь расположены три спальных комнаты и две ванные, одна из которых сблокирована со спальней хозяев дома. Конфигурация большой спальни обогащена эркером. Вторая ванная комната (по площади она больше) имеет вход из холла. Из холла открывается вид в двусветное пространство гостиной. Балкон на втором этаже объединяет две смежные спальни.

В том случае, если  этот дом  оказался не ваш вариант, смело листайте проекты в каталоге нашего сайта. Здесь вы увидите самые разнообразные проекты коттеджей и, безусловно, отыщите дом на свой вкус!

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Владимир из города дубна написал(а) 26.10.2016:

Вопрос по проекту 22K Хочу заказать проект с монолитной фундаментной плитой, другие фундаменты меня не интересуют. мне надо дополнительно платить за такой тип фундамента. Тёплые полы предусмотрены во всех помещениях? Это имеются ввиду с водяным теплоносителем?

Владимир, добрый день,

Да, изначально в проекте предусмотрен сборный ленточный фундамент. Монолитная плита - это отдельно разработанный альбом, предоставляется как доп. опция по стоимости 5000 рублей.Теплые (водяные) полы предусмотрены в спальнях, гостиной, кухне, холлах и с/у.

Денис из города Калининград написал(а) 01.08.2016:

Здравствуйте. Можно ли использовать другой тип перекрытий?

Денис, добрый день,

при строительстве может быть использован другой тип перекрытий. К проекту 22А (вариант проекта 22К без веранды) есть готовый расчет монолитных ж/б перекрытий (в том числе и для этого дома без "второго света"). Вы можете воспользоваться этим вариантом. При необходимости также можно сделать заказ нашим конструкторам на разработку сборных перекрытий (или доверить это строителям).
Эдуард из города Кемерово написал(а) 09.09.2014:

Возможен ли вариант постройки этого дома из СИП-панелей? Возьметесь ли за адаптацию проекта?

Эдуард, добрый день,
Проект 22К рассчитан на строительство из газобетона или кирпича (пустотного) альтернативно. Все спецификации, узлы, детали, сечения выполнены из расчета на эти материалы.
 Конечно, этот проект можно выполнить из СИП-панелей, но за корректировку проектной документации мы не возьмемся, т.к. она будет подразумевать полную и дорогостоящую переработку существующих разделов.

Обратите внимание на то, что заметного удешевления строительства в этом случае не достигается, так как речь идет об экономии только при возведении стен, а сами стены в общей стоимости дома - не более 15-20% (есть еще фундамент, перекрытия, стропила и кровля, окна и двери, инженерные системы, отделка.).
